– Ziehen Sie den Stecker ⇒ Abb. 188 2
von der Lampe ab.
– Nehmen Sie die Haltefeder ⇒ Abb. 188 3
durch Eindrücken
und Rechtsdrehung ab.
– Nehmen Sie die Lampe heraus und setzen Sie die neue Glüh-
lampe so ein, dass die Befestigungsnase des Tellers in der Auf-
nahme des Spiegels sitzt. 

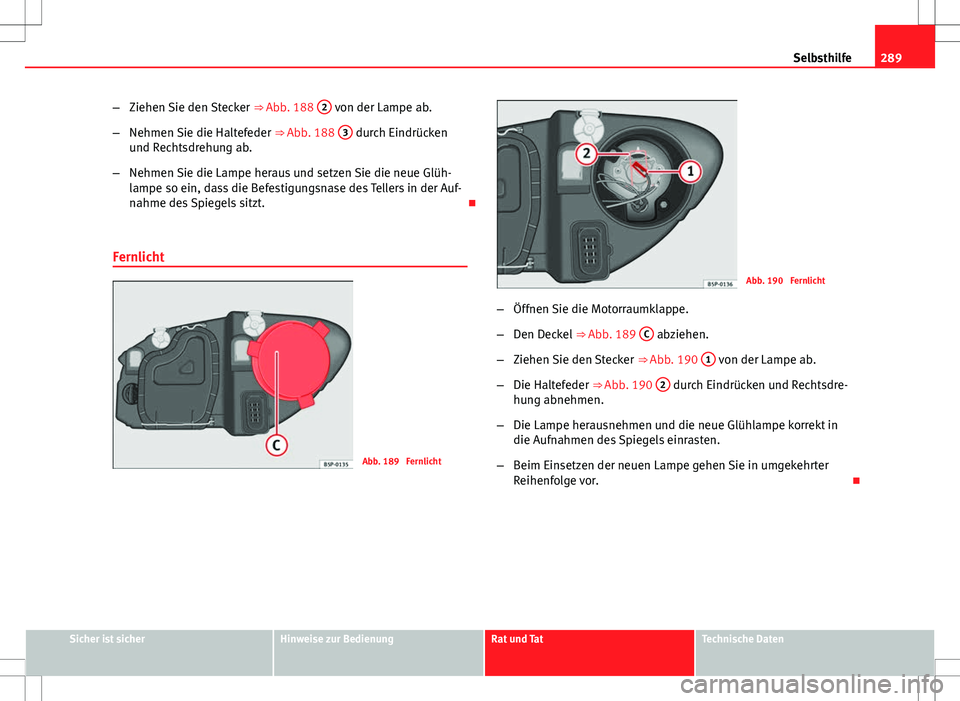

Fernlicht
Abb. 189 Fernlicht
Abb. 190 Fernlicht
– Öffnen Sie die Motorraumklappe.
– Den Deckel ⇒ Abb. 189 C
abziehen.
– Ziehen Sie den Stecker ⇒ Abb. 190 1
von der Lampe ab.
– Die Haltefeder ⇒ Abb. 190 2
durch Eindrücken und Rechtsdre-
hung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe korrekt in
die Aufnahmen des Spiegels einrasten.
– Beim Einsetzen der neuen Lampe gehen Sie in umgekehrter
Reihenfolge vor. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

290Selbsthilfe

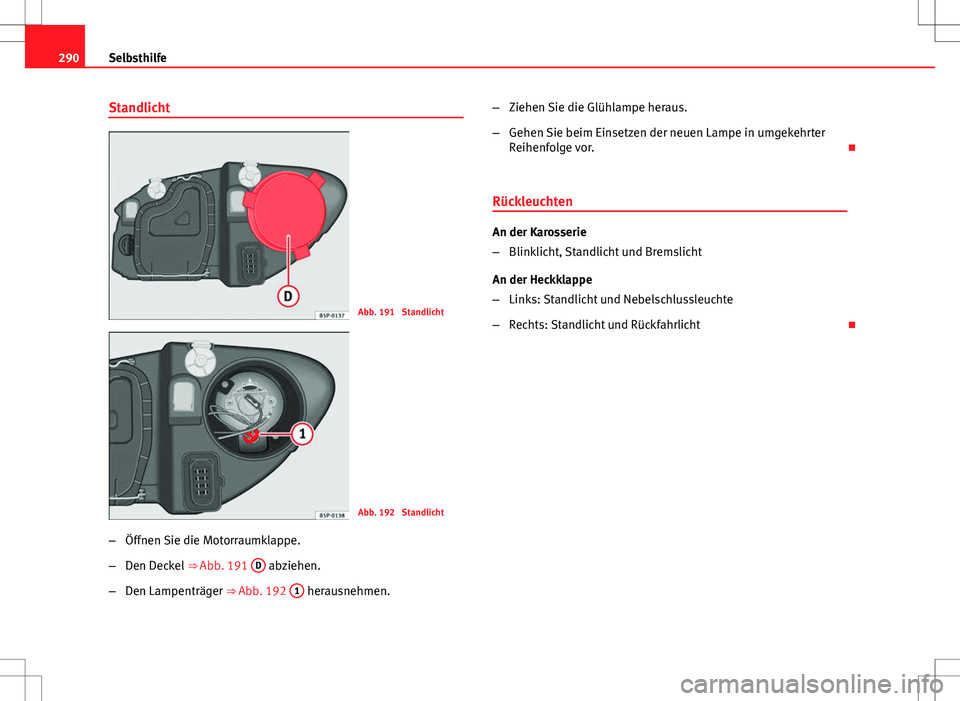

Standlicht
Abb. 191 Standlicht
Abb. 192 Standlicht
– Öffnen Sie die Motorraumklappe.
– Den Deckel ⇒ Abb. 191 D
abziehen.
– Den Lampenträger ⇒ Abb. 192 1
herausnehmen. –
Ziehen Sie die Glühlampe heraus.
– Gehen Sie beim Einsetzen der neuen Lampe in umgekehrter
Reihenfolge vor. 
Rückleuchten
An der Karosserie
– Blinklicht, Standlicht und Bremslicht
An der Heckklappe
– Links: Standlicht und Nebelschlussleuchte
– Rechts: Standlicht und Rückfahrlicht 

291
Selbsthilfe

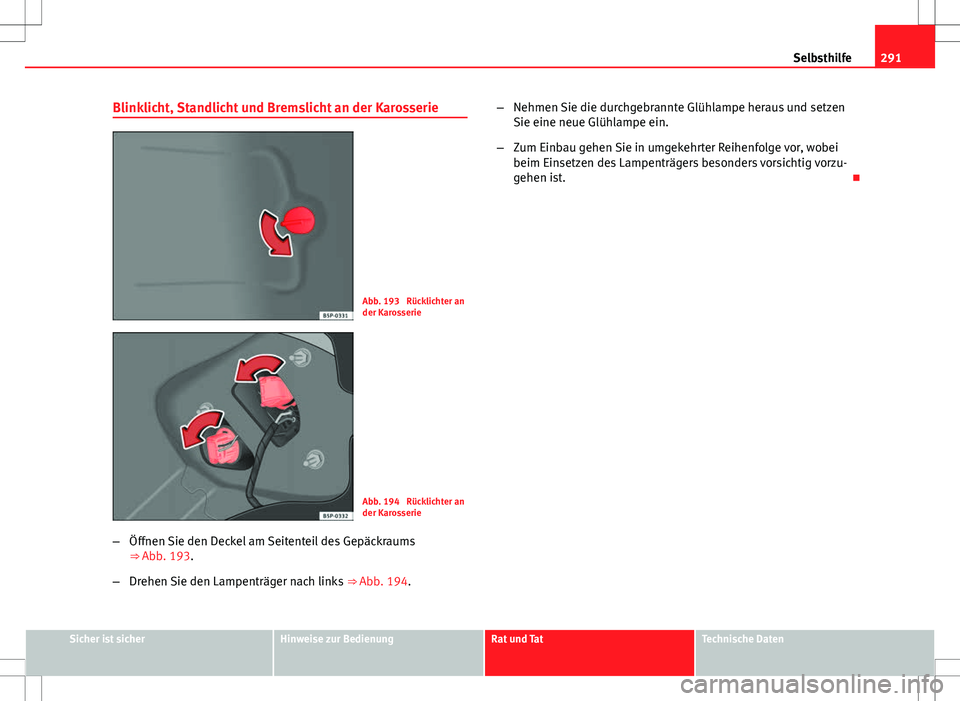

Blinklicht, Standlicht und Bremslicht an der Karosserie
Abb. 193 Rücklichter an
der Karosserie
Abb. 194 Rücklichter an
der Karosserie
– Öffnen Sie den Deckel am Seitenteil des Gepäckraums
⇒ Abb. 193.
– Drehen Sie den Lampenträger nach links ⇒ Abb. 194.–
Nehmen Sie die durchgebrannte Glühlampe heraus und setzen
Sie eine neue Glühlampe ein.
– Zum Einbau gehen Sie in umgekehrter Reihenfolge vor, wobei
beim Einsetzen des Lampenträgers besonders vorsichtig vorzu-
gehen ist. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

292Selbsthilfe
Standlicht, Nebelschlussleuchte und Rückfahrlicht an der
Heckklappe

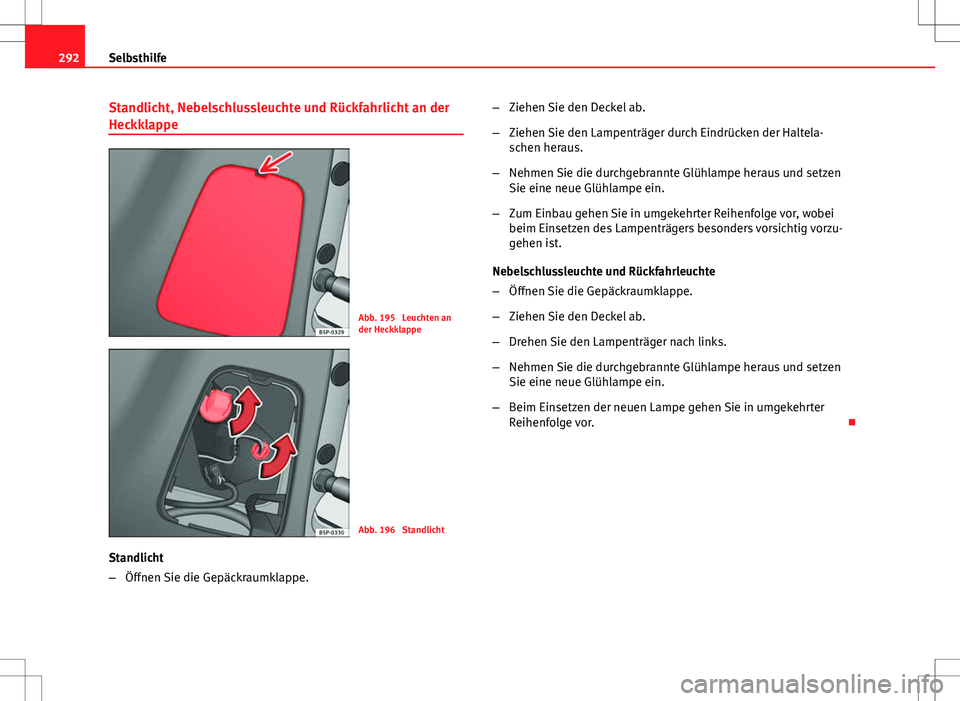

Abb. 195 Leuchten an
der Heckklappe
Abb. 196 Standlicht
Standlicht
– Öffnen Sie die Gepäckraumklappe. –
Ziehen Sie den Deckel ab.
– Ziehen Sie den Lampenträger durch Eindrücken der Haltela-
schen heraus.
– Nehmen Sie die durchgebrannte Glühlampe heraus und setzen
Sie eine neue Glühlampe ein.
– Zum Einbau gehen Sie in umgekehrter Reihenfolge vor, wobei
beim Einsetzen des Lampenträgers besonders vorsichtig vorzu-
gehen ist.
Nebelschlussleuchte und Rückfahrleuchte
– Öffnen Sie die Gepäckraumklappe.
– Ziehen Sie den Deckel ab.
– Drehen Sie den Lampenträger nach links.
– Nehmen Sie die durchgebrannte Glühlampe heraus und setzen
Sie eine neue Glühlampe ein.
– Beim Einsetzen der neuen Lampe gehen Sie in umgekehrter
Reihenfolge vor. 

293
Selbsthilfe

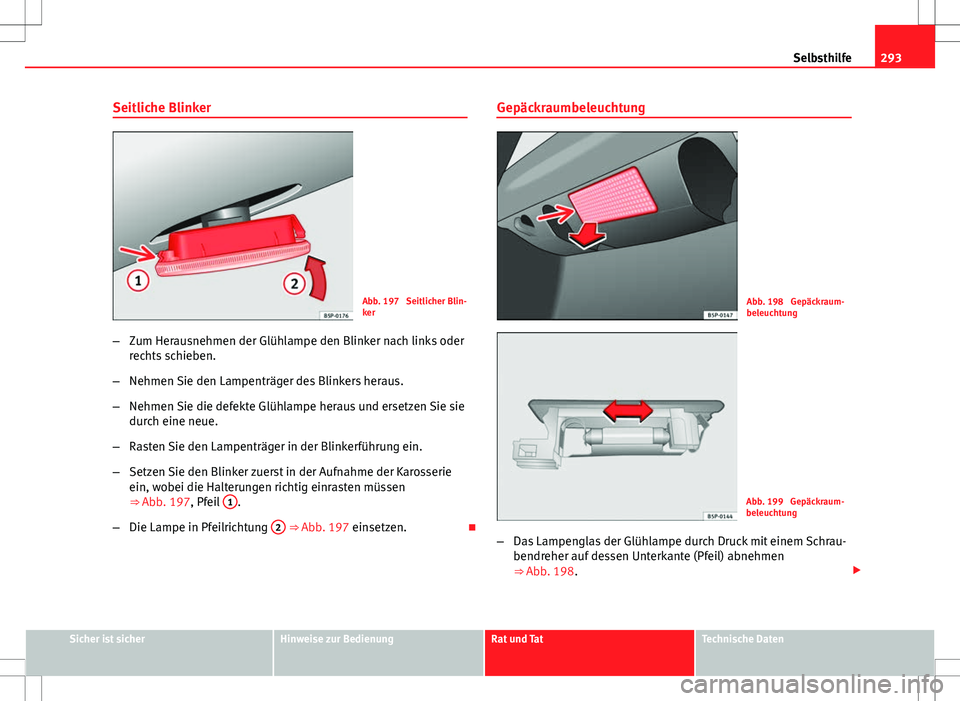

Seitliche Blinker
Abb. 197 Seitlicher Blin-
ker
– Zum Herausnehmen der Glühlampe den Blinker nach links oder
rechts schieben.
– Nehmen Sie den Lampenträger des Blinkers heraus.
– Nehmen Sie die defekte Glühlampe heraus und ersetzen Sie sie
durch eine neue.
– Rasten Sie den Lampenträger in der Blinkerführung ein.
– Setzen Sie den Blinker zuerst in der Aufnahme der Karosserie
ein, wobei die Halterungen richtig einrasten müssen
⇒ Abb. 197, Pfeil 1
.
– Die Lampe in Pfeilrichtung 2
⇒ Abb. 197 einsetzen. Gepäckraumbeleuchtung
Abb. 198 Gepäckraum-
beleuchtung
Abb. 199 Gepäckraum-
beleuchtung
– Das Lampenglas der Glühlampe durch Druck mit einem Schrau-
bendreher auf dessen Unterkante (Pfeil) abnehmen
⇒ Abb. 198. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

294Selbsthilfe
–Drücken Sie die Lampe zur Seite und nehmen Sie sie aus ihrer
Halterung heraus ⇒ Abb. 199. 

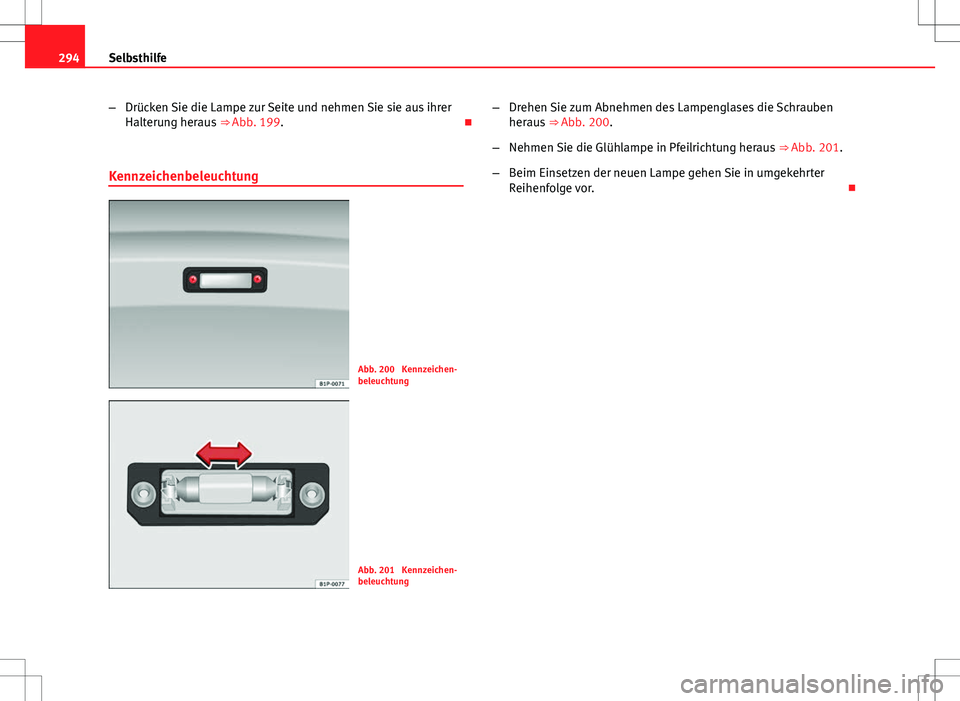

Kennzeichenbeleuchtung
Abb. 200 Kennzeichen-
beleuchtung
Abb. 201 Kennzeichen-
beleuchtung –
Drehen Sie zum Abnehmen des Lampenglases die Schrauben
heraus ⇒ Abb. 200.
– Nehmen Sie die Glühlampe in Pfeilrichtung heraus ⇒ Abb. 201.
– Beim Einsetzen der neuen Lampe gehen Sie in umgekehrter
Reihenfolge vor. 

295
Selbsthilfe
Leuchte in der Sonnenblende
Abb. 202 Ausbau der
Leuchte in der Sonnen-
blende
Abb. 203 Ausbau der
Leuchte in der Sonnen-
blende
– Hebeln Sie das Lampenglas mit einem Schraubendreher vor-
sichtig an der Vertiefung heraus, wie dies im Bild gezeigt wird
⇒ Abb. 203. –
Nehmen Sie die Glühlampe in Pfeilrichtung heraus ⇒ Abb. 203.
Starthilfe Starthilfekabel
Das Starthilfekabel muss einen ausreichenden Leitungsqu-
erschnitt haben.Springt der Motor nicht an, weil die Fahrzeugbatterie entladen ist, können
Sie die Batterie eines anderen Fahrzeuges zum Starten benutzen.
Starthilfekabel
Für die Starthilfe benötigen Sie Starthilfekabel nach der Norm DIN 72553
(beachten Sie die Anweisungen des Kabelherstellers). Der Leitungsquer-
schnitt muss bei Fahrzeugen mit Benzinmotor mindestens 25 mm 2
und bei
Fahrzeugen mit Dieselmotor mindestens 35 mm 2
betragen.
Hinweis
● Zwischen den Fahrzeugen darf kein Kontakt bestehen, andernfalls könn-
te bereits beim Verbinden der Pluspole Strom fließen.
● Die entladene Batterie muss ordnungsgemäß am Bordnetz angeklemmt
sein. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

296Selbsthilfe
Starthilfe: Beschreibung
Abb. 204 Anschluss-
schema für Fahrzeuge
ohne Start-Stopp-Sys-
tem.
Abb. 205 Anschluss-
schema für Fahrzeuge
mit Start-Stopp-System.

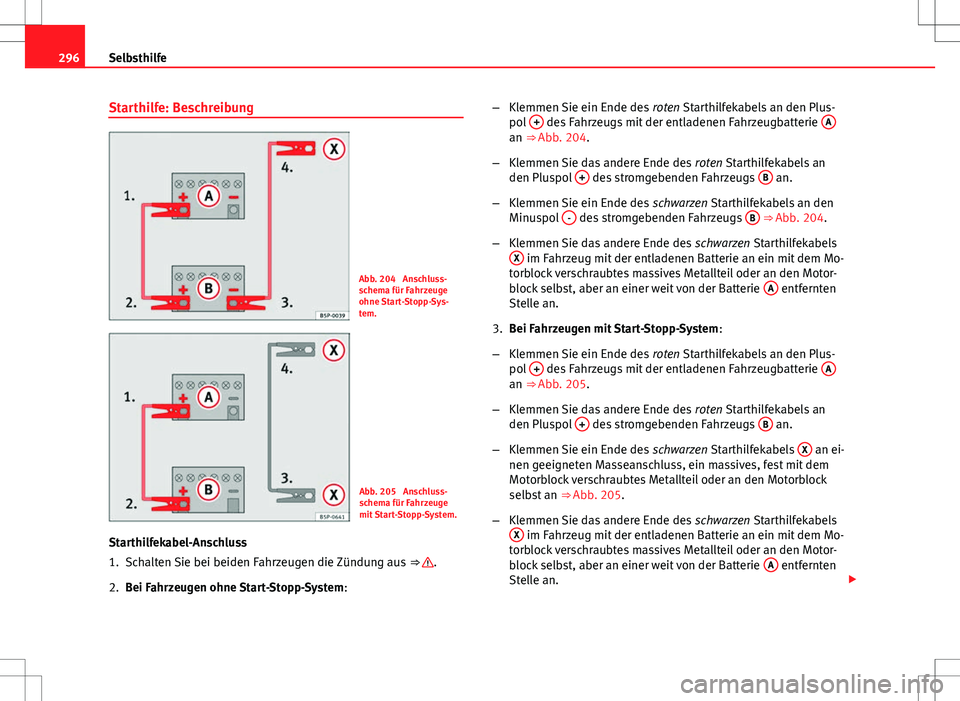

Starthilfekabel-Anschluss
1. Schalten Sie bei beiden Fahrzeugen die Zündung aus ⇒ 
.
2. Bei Fahrzeugen ohne Start-Stopp-System :–
Klemmen Sie ein Ende des roten Starthilfekabels an den Plus-
pol +
des Fahrzeugs mit der entladenen Fahrzeugbatterie Aan ⇒ Abb. 204.
– Klemmen Sie das andere Ende des roten Starthilfekabels an
den Pluspol +
des stromgebenden Fahrzeugs B an.
– Klemmen Sie ein Ende des schwarzen Starthilfekabels an den
Minuspol -
des stromgebenden Fahrzeugs B ⇒ Abb. 204.
– Klemmen Sie das andere Ende des schwarzen Starthilfekabels
X
im Fahrzeug mit der entladenen Batterie an ein mit dem Mo-
torblock verschraubtes massives Metallteil oder an den Motor-
block selbst, aber an einer weit von der Batterie A
entfernten
Stelle an.
3. Bei Fahrzeugen mit Start-Stopp-System :
– Klemmen Sie ein Ende des roten Starthilfekabels an den Plus-
pol +
des Fahrzeugs mit der entladenen Fahrzeugbatterie Aan ⇒ Abb. 205.
– Klemmen Sie das andere Ende des roten Starthilfekabels an
den Pluspol +
des stromgebenden Fahrzeugs B an.
– Klemmen Sie ein Ende des schwarzen Starthilfekabels X
an ei-
nen geeigneten Masseanschluss, ein massives, fest mit dem
Motorblock verschraubtes Metallteil oder an den Motorblock
selbst an ⇒ Abb. 205.
– Klemmen Sie das andere Ende des schwarzen Starthilfekabels
X
im Fahrzeug mit der entladenen Batterie an ein mit dem Mo-
torblock verschraubtes massives Metallteil oder an den Motor-
block selbst, aber an einer weit von der Batterie A
entfernten
Stelle an. 

297
Selbsthilfe

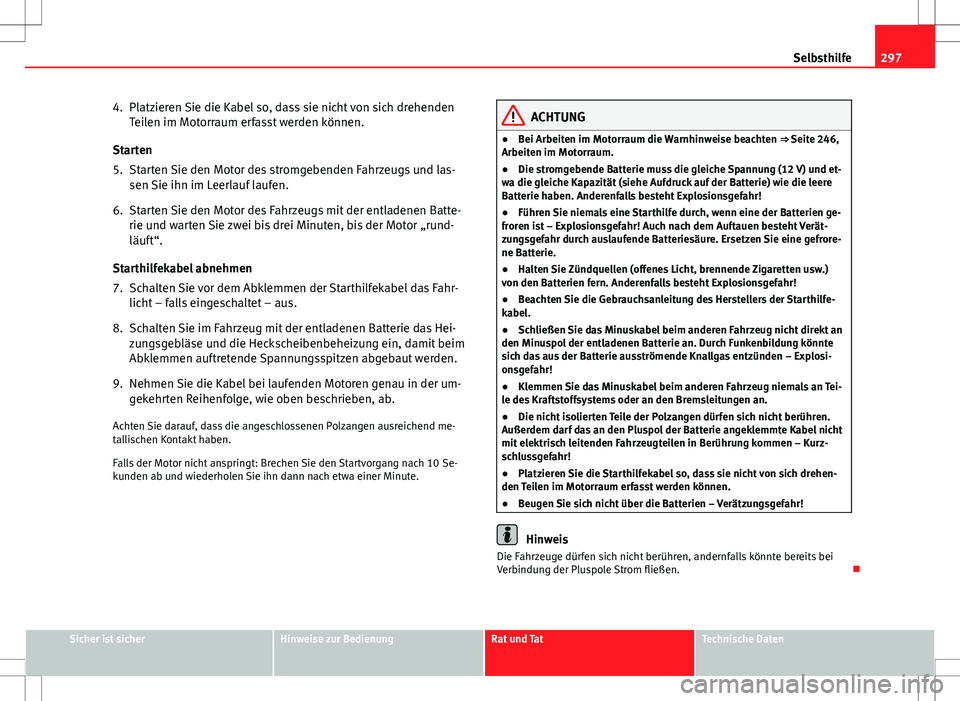

4. Platzieren Sie die Kabel so, dass sie nicht von sich drehenden Teilen im Motorraum erfasst werden können.
Starten
5. Starten Sie den Motor des stromgebenden Fahrzeugs und las- sen Sie ihn im Leerlauf laufen.
6. Starten Sie den Motor des Fahrzeugs mit der entladenen Batte- rie und warten Sie zwei bis drei Minuten, bis der Motor „rund-
läuft“.
Starthilfekabel abnehmen
7. Schalten Sie vor dem Abklemmen der Starthilfekabel das Fahr- licht – falls eingeschaltet – aus.
8. Schalten Sie im Fahrzeug mit der entladenen Batterie das Hei- zungsgebläse und die Heckscheibenbeheizung ein, damit beim
Abklemmen auftretende Spannungsspitzen abgebaut werden.
9. Nehmen Sie die Kabel bei laufenden Motoren genau in der um- gekehrten Reihenfolge, wie oben beschrieben, ab.
Achten Sie darauf, dass die angeschlossenen Polzangen ausreichend me-
tallischen Kontakt haben.
Falls der Motor nicht anspringt: Brechen Sie den Startvorgang nach 10 Se-
kunden ab und wiederholen Sie ihn dann nach etwa einer Minute.
ACHTUNG
● Bei Arbeiten im Motorraum die Warnhinweise beachten ⇒ Seite 246,
Arbeiten im Motorraum.
● Die stromgebende Batterie muss die gleiche Spannung (12 V) und et-
wa die gleiche Kapazität (siehe Aufdruck auf der Batterie) wie die leere
Batterie haben. Anderenfalls besteht Explosionsgefahr!
● Führen Sie niemals eine Starthilfe durch, wenn eine der Batterien ge-
froren ist – Explosionsgefahr! Auch nach dem Auftauen besteht Verät-
zungsgefahr durch auslaufende Batteriesäure. Ersetzen Sie eine gefrore-
ne Batterie.
● Halten Sie Zündquellen (offenes Licht, brennende Zigaretten usw.)
von den Batterien fern. Anderenfalls besteht Explosionsgefahr!
● Beachten Sie die Gebrauchsanleitung des Herstellers der Starthilfe-
kabel.
● Schließen Sie das Minuskabel beim anderen Fahrzeug nicht direkt an
den Minuspol der entladenen Batterie an. Durch Funkenbildung könnte
sich das aus der Batterie ausströmende Knallgas entzünden – Explosi-
onsgefahr!
● Klemmen Sie das Minuskabel beim anderen Fahrzeug niemals an Tei-
le des Kraftstoffsystems oder an den Bremsleitungen an.
● Die nicht isolierten Teile der Polzangen dürfen sich nicht berühren.
Außerdem darf das an den Pluspol der Batterie angeklemmte Kabel nicht
mit elektrisch leitenden Fahrzeugteilen in Berührung kommen – Kurz-
schlussgefahr!
● Platzieren Sie die Starthilfekabel so, dass sie nicht von sich drehen-
den Teilen im Motorraum erfasst werden können.
● Beugen Sie sich nicht über die Batterien – Verätzungsgefahr!
Hinweis
Die Fahrzeuge dürfen sich nicht berühren, andernfalls könnte bereits bei
Verbindung der Pluspole Strom fließen. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

298Selbsthilfe

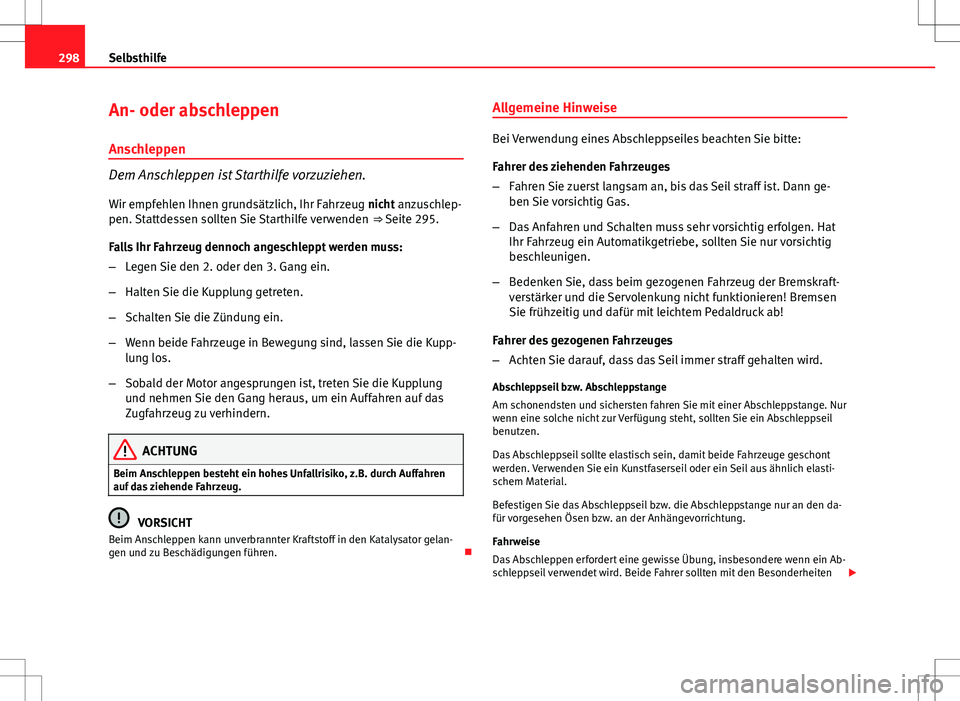

An- oder abschleppen
Anschleppen
Dem Anschleppen ist Starthilfe vorzuziehen. Wir empfehlen Ihnen grundsätzlich, Ihr Fahrzeug nicht anzuschlep-
pen. Stattdessen sollten Sie Starthilfe verwenden ⇒ Seite 295.
Falls Ihr Fahrzeug dennoch angeschleppt werden muss:
– Legen Sie den 2. oder den 3. Gang ein.
– Halten Sie die Kupplung getreten.
– Schalten Sie die Zündung ein.
– Wenn beide Fahrzeuge in Bewegung sind, lassen Sie die Kupp-
lung los.
– Sobald der Motor angesprungen ist, treten Sie die Kupplung
und nehmen Sie den Gang heraus, um ein Auffahren auf das
Zugfahrzeug zu verhindern.
ACHTUNG
Beim Anschleppen besteht ein hohes Unfallrisiko, z.B. durch Auffahren
auf das ziehende Fahrzeug.
VORSICHT
Beim Anschleppen kann unverbrannter Kraftstoff in den Katalysator gelan-
gen und zu Beschädigungen führen. Allgemeine Hinweise
Bei Verwendung eines Abschleppseiles beachten Sie bitte:
Fahrer des ziehenden Fahrzeuges
–
Fahren Sie zuerst langsam an, bis das Seil straff ist. Dann ge-
ben Sie vorsichtig Gas.
– Das Anfahren und Schalten muss sehr vorsichtig erfolgen. Hat
Ihr Fahrzeug ein Automatikgetriebe, sollten Sie nur vorsichtig
beschleunigen.
– Bedenken Sie, dass beim gezogenen Fahrzeug der Bremskraft-
verstärker und die Servolenkung nicht funktionieren! Bremsen
Sie frühzeitig und dafür mit leichtem Pedaldruck ab!
Fahrer des gezogenen Fahrzeuges
– Achten Sie darauf, dass das Seil immer straff gehalten wird.
Abschleppseil bzw. Abschleppstange
Am schonendsten und sichersten fahren Sie mit einer Abschleppstange. Nur
wenn eine solche nicht zur Verfügung steht, sollten Sie ein Abschleppseil
benutzen.
Das Abschleppseil sollte elastisch sein, damit beide Fahrzeuge geschont
werden. Verwenden Sie ein Kunstfaserseil oder ein Seil aus ähnlich elasti-
schem Material.
Befestigen Sie das Abschleppseil bzw. die Abschleppstange nur an den da-
für vorgesehen Ösen bzw. an der Anhängevorrichtung.
Fahrweise
Das Abschleppen erfordert eine gewisse Übung, insbesondere wenn ein Ab-
schleppseil verwendet wird. Beide Fahrer sollten mit den Besonderheiten 
