Seat Altea XL 2010 Manual del propietario (in Spanish)

Situaciones diversas279
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

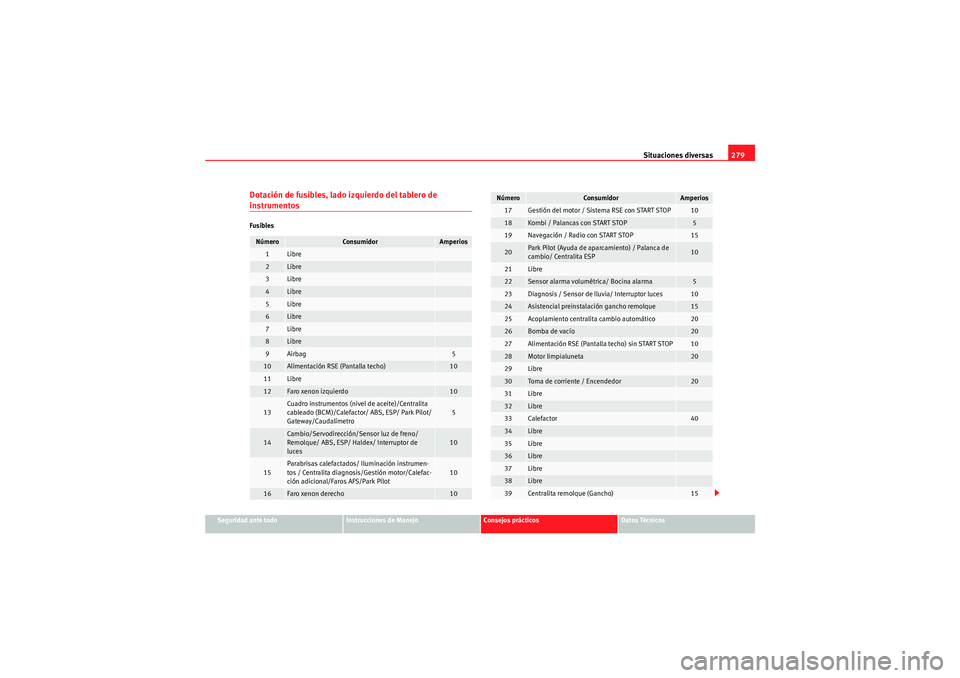

Dotación de fusibles, lado izquierdo del tablero de instrumentosFusiblesNúmero
Consumidor
Amperios
1
Libre
2
Libre
3
Libre
4
Libre
5
Libre
6
Libre
7
Libre
8
Libre
9
Airbag
5
10
Alimentación RSE (Pantalla techo)
10
11
Libre
12
Faro xenon izquierdo
10
13
Cuadro instrumentos (nivel de aceite)/Centralita
cableado (BCM)/Calefactor/ ABS, ESP/ Park Pilot/
Gateway/Caudalímetro
5
14
Cambio/Servodirección/Sensor luz de freno/
Remolque/ ABS, ESP/ Haldex/ Interruptor de
luces
10
15
Parabrisas calefactados/ Iluminación instrumen-
tos / Centralita diagnosis/Gestión motor/Calefac-
ción adicional/Faros AFS/Park Pilot
10
16
Faro xenon derecho
10
17
Gestión del motor / Sistema RSE con START STOP
10
18
Kombi / Palancas con START STOP
5
19
Navegación / Radio con START STOP
15
20
Park Pilot (Ayuda de aparcamiento) / Palanca de
cambio/ Centralita ESP
10
21
Libre
22
Sensor alarma volumétrica/ Bocina alarma
5
23
Diagnosis / Sensor de lluvia/ Interruptor luces
10
24
Asistencial preinstalación gancho remolque
15
25
Acoplamiento centralita cambio automático
20
26
Bomba de vacío
20
27
Alimentación RSE (Pantalla techo) sin START STOP
10
28
Motor limpialuneta
20
29
Libre
30
Toma de corriente / Encendedor
20
31
Libre
32
Libre
33
Calefactor
40
34
Libre
35
Libre
36
Libre
37
Libre
38
Libre
39
Centralita remolque (Gancho)
15
Número
Consumidor
Amperios
Altea XL_ES.book Seite 279 Donnerstag, 30. Juli 2009 3:40 15

Situaciones diversas

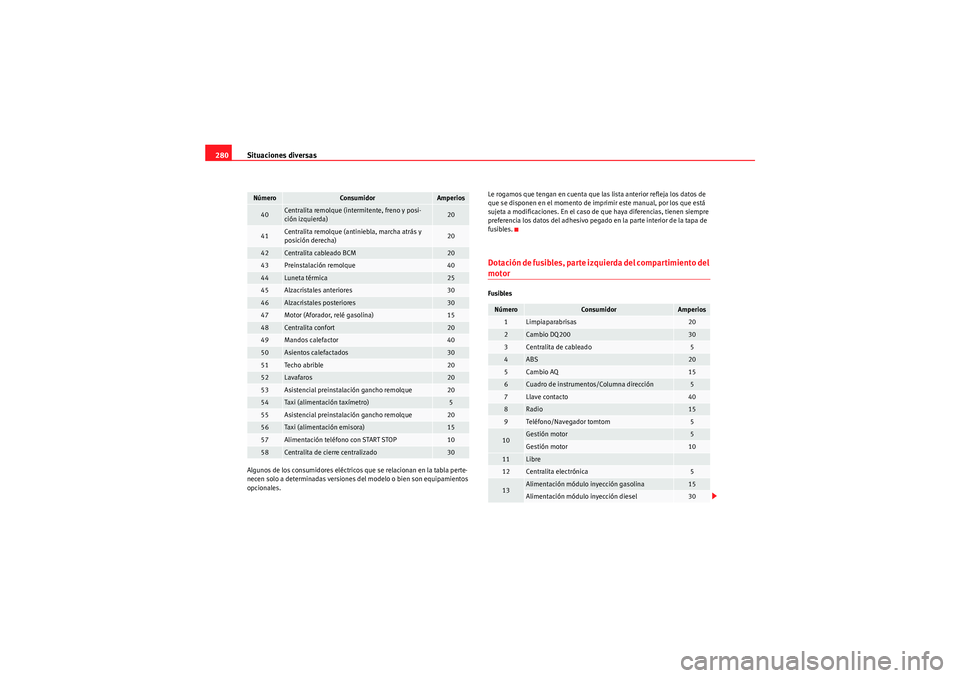

280Algunos de los consumidores eléctricos que se relacionan en la tabla perte-
necen solo a determinadas versiones del modelo o bien son equipamientos
opcionales. Le rogamos que tengan en cuenta que las lista anterior refleja los datos de
que se disponen en el momento de imprimir este manual, por los que está
sujeta a modificaciones. En el caso de que haya diferencias, tienen siempre
preferencia los datos del adhesivo pegado en la parte interior de la tapa de
fusibles.
Dotación de fusibles, parte izquierda del compartimiento del motorFusibles
40
Centralita remolque (intermitente, freno y posi-
ción izquierda)
20
41
Centralita remolque (antiniebla, marcha atrás y
posición derecha)
20
42
Centralita cableado BCM
20
43
Preinstalación remolque
40
44
Luneta térmica
25
45
Alzacristales anteriores
30
46
Alzacristales posteriores
30
47
Motor (Aforador, relé gasolina)
15
48
Centralita confort
20
49
Mandos calefactor
40
50
Asientos calefactados
30
51
Tech o a bri ble
20
52
Lavafaros
20
53
Asistencial preinstalación gancho remolque
20
54
Taxi (alimentación taxímetro)
5
55
Asistencial preinstalación gancho remolque
20
56
Taxi (alimentación emisora)
15
57
Alimentación teléfono con START STOP
10
58
Centralita de cierre centralizado
30
Número
Consumidor
Amperios
Número
Consumidor
Amperios
1
Limpiaparabrisas
20
2
Cambio DQ200
30
3
Centralita de cableado
5
4
ABS
20
5
Cambio AQ
15
6
Cuadro de instrumentos/Columna dirección
5
7
Llave contacto
40
8
Radio
15
9
Teléfono/Navegador tomtom
5
10
Gestión motor
5
Gestión motor
10
11
Libre
12
Centralita electrónica
5
13
Alimentación módulo inyección gasolina
15
Alimentación módulo inyección diesel
30
Altea XL_ES.book Seite 280 Donnerstag, 30. Juli 2009 3:40 15

Situaciones diversas281
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

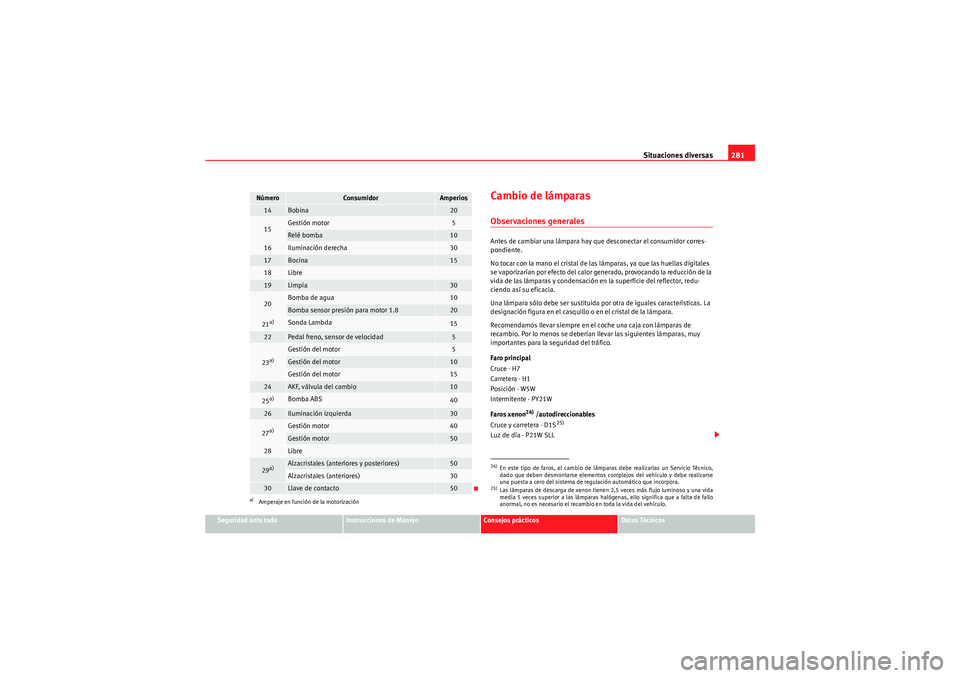

Cambio de lámparasObservaciones generalesAntes de cambiar una lámpara hay que desconectar el consumidor corres-
pondiente.
No tocar con la mano el cristal de las lámparas, ya que las huellas digitales
se vaporizarían por efecto del calor generado, provocando la reducción de la
vida de las lámparas y condensación en la superficie del reflector, redu-
ciendo así su eficacia.
Una lámpara sólo debe ser sustituida por otra de iguales características. La
designación figura en el casquillo o en el cristal de la lámpara.
Recomendamos llevar siempre en el coche una caja con lámparas de
recambio. Por lo menos se deberían llevar las siguientes lámparas, muy
importantes para la seguridad del tráfico.
Faro principal
Cruce - H7
Carretera - H1
Posición - W5W
Intermitente - PY21W
Faros xenon
24) /autodireccionables
Cruce y carretera - D1S
25)
Luz de día - P21W SLL
14
Bobina
20
15
Gestión motor
5
Relé bomba
10
16
Iluminación derecha
30
17
Bocina
15
18
Libre
19
Limpia
30
20
Bomba de agua
10
Bomba sensor presión para motor 1.8
20
21a)
Sonda Lambda
15
22
Pedal freno, sensor de velocidad
5
23a)
Gestión del motor
5
Gestión del motor
10
Gestión del motor
15
24
AKF, válvula del cambio
10
25a)
Bomba ABS
40
26
Iluminación izquierda
30
27a)
Gestión motor
40
Gestión motor
50
28
Libre
29a)
Alzacristales (anteriores y posteriores)
50
Alzacristales (anteriores)
30
30
Llave de contacto
50
a)Amperaje en función de la motorizaciónNúmero
Consumidor
Amperios
24)En este tipo de faros, el cambio de lámparas debe realizarlas un Servicio Técnico,
dado que deben desmontarse elementos complejos del vehículo y debe realizarse
una puesta a cero del sistema de regulación automático que incorpora.25)Las lámparas de descarga de xenon tienen 2,5 veces más flujo luminoso y una vida
media 5 veces superior a las lámparas halógenas, ello significa que a falta de fallo
anormal, no es necesario el recambio en toda la vida del vehículo.
Altea XL_ES.book Seite 281 Donnerstag, 30. Juli 2009 3:40 15

Situaciones diversas
282Posición W5W
Intermitentes PY21W
Faro antiniebla
Faro antiniebla - H3
Piloto posterior fijo
Stop/Posición - P21W
26)
Intermitente - P21W
Piloto posterior móvil
Antiniebla (lado conductor) - P21W
Retromarcha (lado acompañante) - P21W
Posición - W5W
Intermitente lateral
Intermitente lateral - W5W
Luz matrícula
Luz matrícula - C5W
Nota
•Según las condiciones metereológicas (frío, humedad), podrían empa-
ñarse temporalmente los faros delanteros, antiniebla, pilotos traseros y los
intermitentes. Esto no afecta a la vida útil del sistema de iluminación. Encen-
diendo las luces, la zona por donde se proyecta el haz de luz, se desempaña
en poco tiempo. Sin embargo, puede que por dentro, los bordes sigan empa-
ñados.•Compruebe con regularidad que todos los equipos de iluminación de su
vehículo funcionan a la perfección, en especial las luces exteriores. Esto no
sólo redunda en su seguridad, sino ta mbién en la de los demás conductores.
•Debido a la dificultad de acceso a algunas lámparas, el cambio de éstas
debería realizarse en un Servicio Técnico. No obstante, a continuación se
describe cómo hay que proceder para dicho cambio, a excepción de los faros
antiniebla* y luz de cortesía.Lámparas del faro principal
Intermitente
Luz de cruce
Luz de carretera
Luz de población
26)Lámpara de un solo filamento de control el ectrónico para luz Stop/Posición. En caso
de fundirse no funcionará ni posición ni Stop.
Fig. 187 Lámparas del
faro principal
AAABACAD
Altea XL_ES.book Seite 282 Donnerstag, 30. Juli 2009 3:40 15

Situaciones diversas283
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

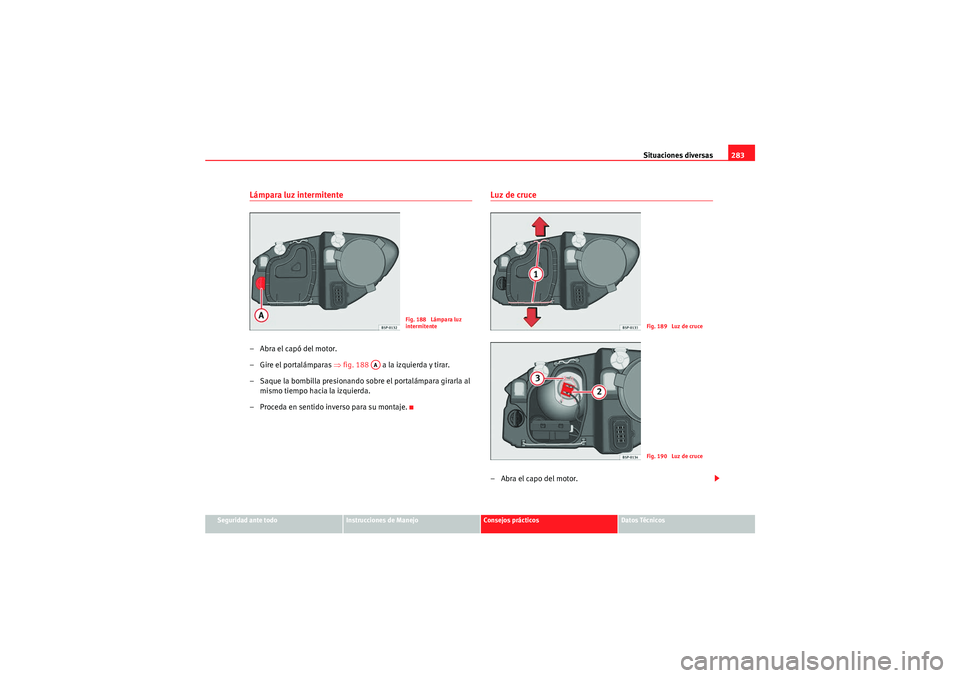

Lámpara luz intermitente–Abra el capó del motor.
– Gire el portalámparas ⇒ fig. 188 a la izquierda y tirar.
– Saque la bombilla presionando sobre el portalámpara girarla al mismo tiempo hacia la izquierda.
– Proceda en sentido inverso para su montaje.
Luz de cruce–Abra el capo del motor.
Fig. 188 Lámpara luz
intermitente
AA
Fig. 189 Luz de cruceFig. 190 Luz de cruce
Altea XL_ES.book Seite 283 Donnerstag, 30. Juli 2009 3:40 15

Situaciones diversas
284

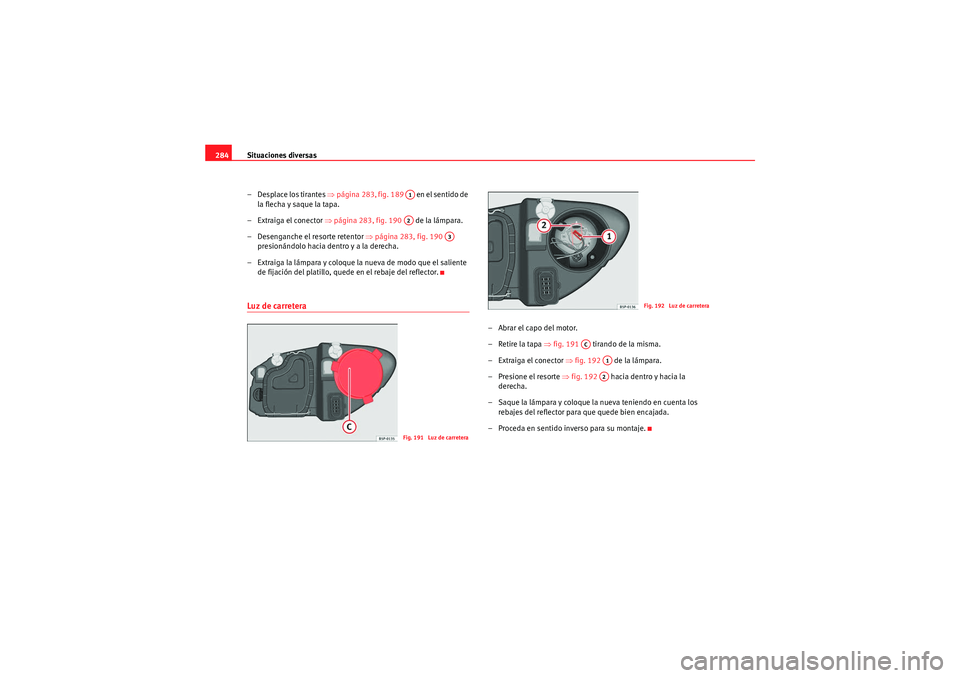

– Desplace los tirantes ⇒página 283, fig. 189 en el sentido de
la flecha y saque la tapa.
–Extraiga el conector ⇒página 283, fig. 190 de la lámpara.
– Desenganche el resorte retentor ⇒página 283, fig. 190
presionándolo hacia dentro y a la derecha.
– Extraiga la lámpara y coloque la nueva de modo que el saliente de fijación del platillo, quede en el rebaje del reflector.Luz de carretera
– Abrar el capo del motor.
–Retire la tapa ⇒fig. 191 tirando de la misma.
–Extraiga el conector ⇒fig. 192 de la lámpara.
– Presione el resorte ⇒fig. 192 hacia dentro y hacia la
derecha.
– Saque la lámpara y coloque la nueva teniendo en cuenta los rebajes del reflector para que quede bien encajada.
– Proceda en sentido in verso para su montaje.
A1A2
A3
Fig. 191 Luz de carretera
Fig. 192 Luz de carretera
AC
A1A2
Altea XL_ES.book Seite 284 Donnerstag, 30. Juli 2009 3:40 15

Situaciones diversas285
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

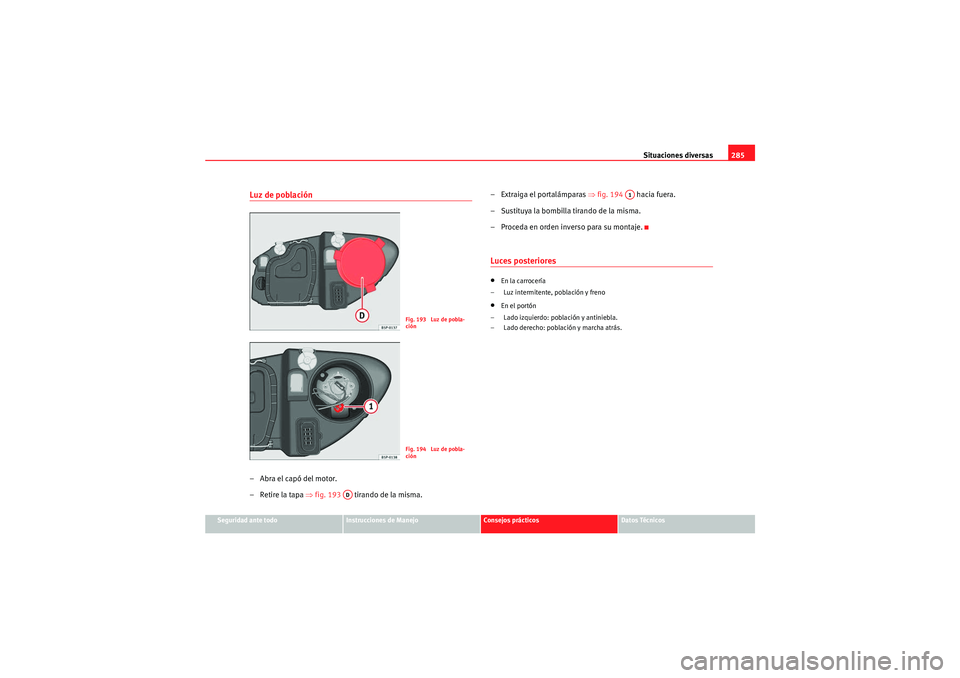

Luz de población–Abra el capó del motor.
–Retire la tapa ⇒fig. 193 tirando de la misma. – Extraiga el portalámparas
⇒fig. 194 hacia fuera.
– Sustituya la bombilla tirando de la misma.
– Proceda en orden inverso para su montaje.
Luces posteriores•En la carrocería
– Luz intermitente, población y freno•En el portón
– Lado izquierdo: población y antiniebla.
– Lado derecho: población y marcha atrás.
Fig. 193 Luz de pobla-
ciónFig. 194 Luz de pobla-
ción
AD
A1
Altea XL_ES.book Seite 285 Donnerstag, 30. Juli 2009 3:40 15

Situaciones diversas

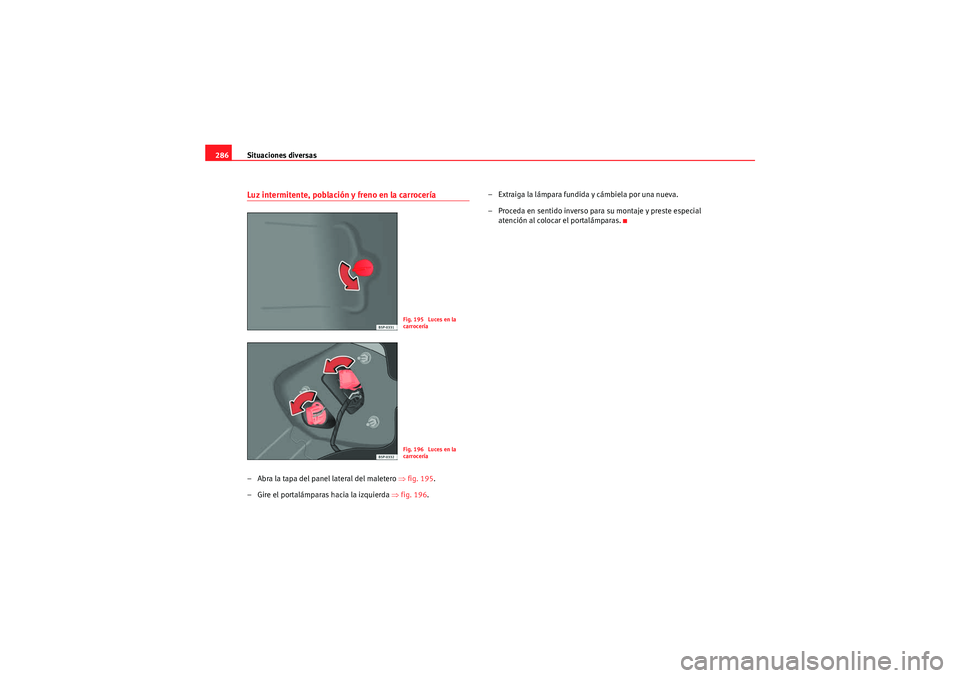

286Luz intermitente, población y freno en la carrocería– Abra la tapa del panel lateral del maletero ⇒fig. 195 .
– Gire el portalámparas hacia la izquierda ⇒fig. 196 . – Extraiga la lámpara fundida y cámbiela por una nueva.
– Proceda en sentido inverso para su montaje y preste especial
atención al colocar el portalámparas.
Fig. 195 Luces en la
carroceríaFig. 196 Luces en la
carrocería
Altea XL_ES.book Seite 286 Donnerstag, 30. Juli 2009 3:40 15

Situaciones diversas287
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

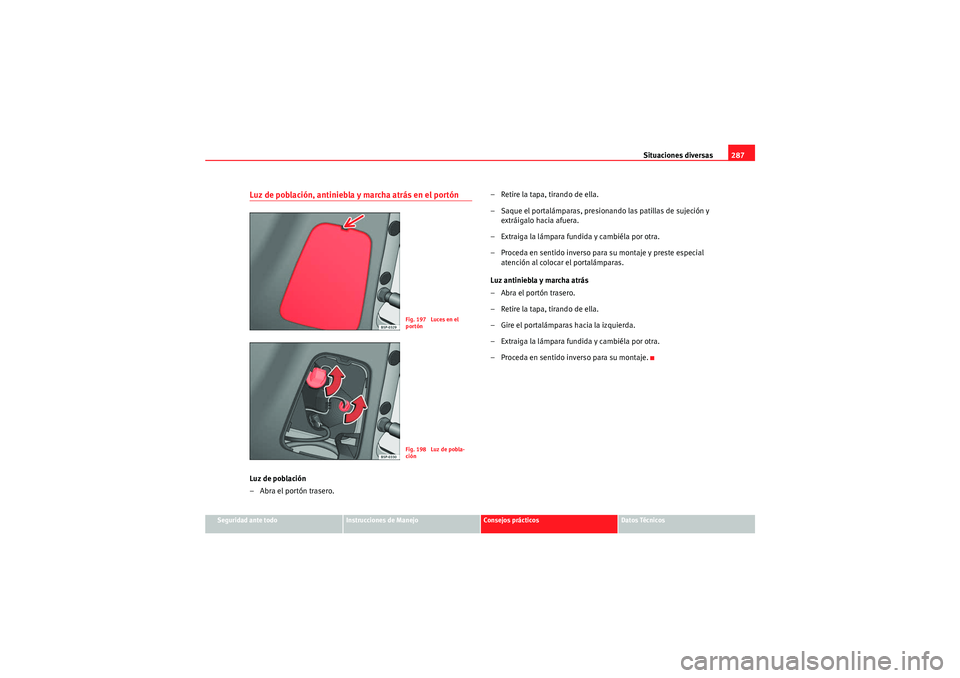

Luz de población, antiniebla y marcha atrás en el portónLuz de población
– Abra el portón trasero. – Retire la tapa, tirando de ella.
– Saque el portalámparas, presionando las patillas de sujeción y
extráigalo hacia afuera.
– Extraiga la lámpara fundida y cambiéla por otra.
– Proceda en sentido inverso para su montaje y preste especial atención al colocar el portalámparas.
Luz antiniebla y marcha atrás
– Abra el portón trasero.
– Retire la tapa, tirando de ella.
– Gire el portalámparas hacia la izquierda.
– Extraiga la lámpara fundida y cambiéla por otra.
– Proceda en sentido inverso para su montaje.
Fig. 197 Luces en el
portónFig. 198 Luz de pobla-
ción
Altea XL_ES.book Seite 287 Donnerstag, 30. Juli 2009 3:40 15

Situaciones diversas

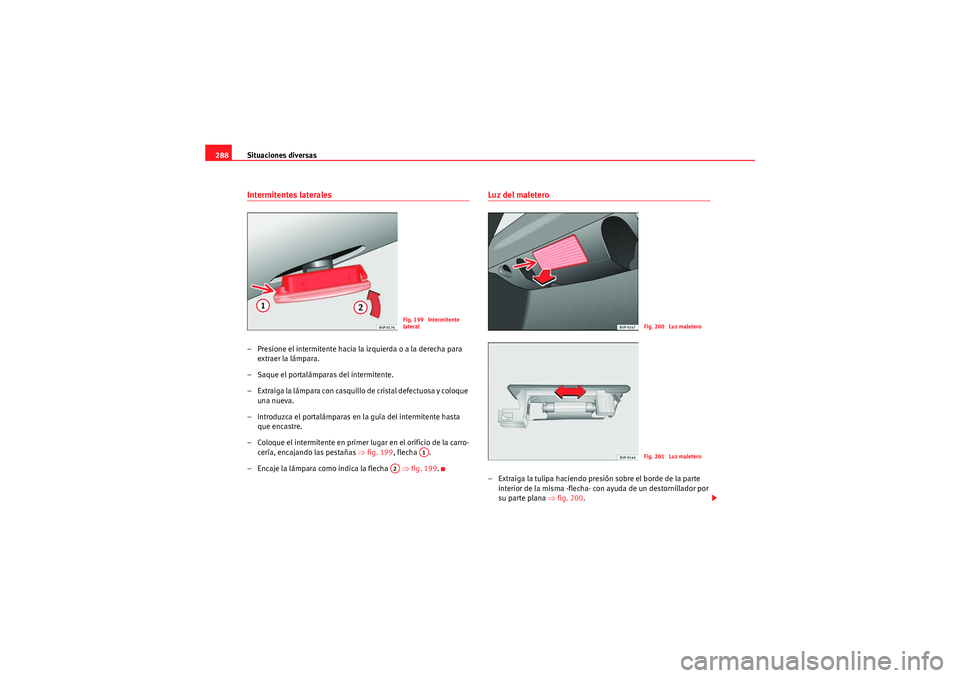

288Intermitentes laterales– Presione el intermitente hacia la izquierda o a la derecha para
extraer la lámpara.
– Saque el portalámparas del intermitente.
– Extraiga la lámpara con casquillo de cristal defectuosa y coloque una nueva.
– Introduzca el portalámparas en la guía del intermitente hasta
que encastre.
– Coloque el intermitente en primer lugar en el orificio de la carro- cería, encajando las pestañas ⇒fig. 199 , flecha .
– Encaje la lámpara como indica la flecha ⇒fig. 199 .
Luz del maletero– Extraiga la tulipa haciendo presión sobre el borde de la parte
interior de la misma -flecha- con ayuda de un destornillador por
su parte plana ⇒ fig. 200.
Fig. 199 Intermitente
lateral
A1
A2
Fig. 200 Luz maleteroFig. 201 Luz maletero
Altea XL_ES.book Seite 288 Donnerstag, 30. Juli 2009 3:40 15
