Verificación y reposición de niveles239
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

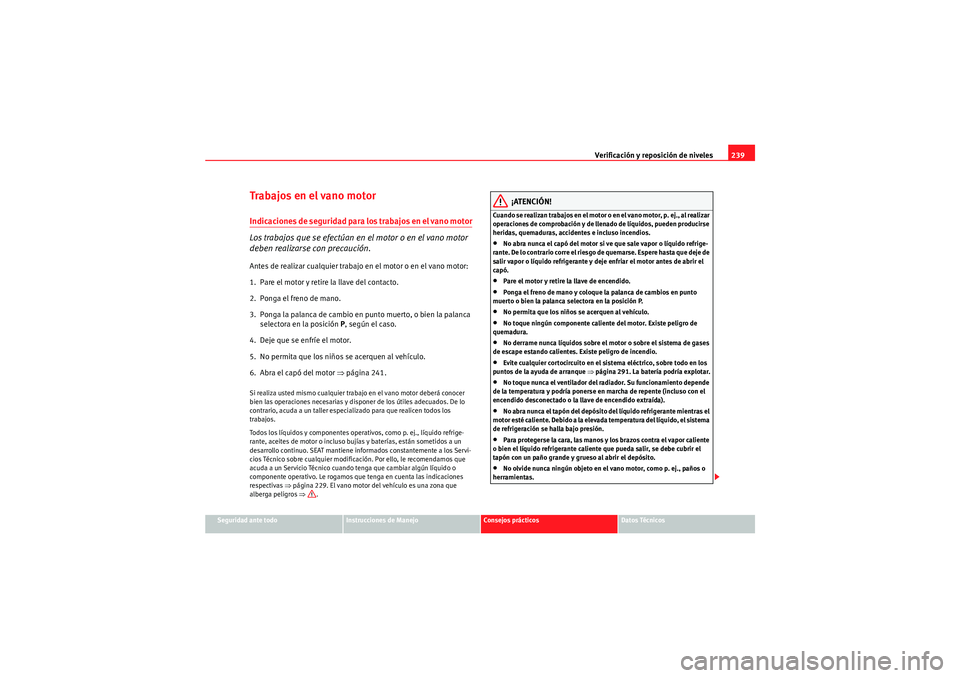

Trabajos en el vano motorI n d i caci o ne s d e seg u r i dad pa ra l os t ra ba jos en e l va n o mo to r
Los trabajos que se efectúan en el motor o en el vano motor
deben realizarse con precaución.Antes de realizar cualquier trabajo en el motor o en el vano motor:
1. Pare el motor y retire la llave del contacto.
2. Ponga el freno de mano.
3. Ponga la palanca de cambio en punto muerto, o bien la palanca
selectora en la posición P, según el caso.
4. Deje que se enfríe el motor.
5. No permita que los niños se acerquen al vehículo.
6. Abra el capó del motor ⇒página 241.Si realiza usted mismo cualquier trabajo en el vano motor deberá conocer
bien las operaciones necesarias y disponer de los útiles adecuados. De lo
contrario, acuda a un taller especializado para que realicen todos los
trabajos.
Todos los líquidos y componentes operativos, como p. ej., líquido refrige-
rante, aceites de motor o incluso bujías y baterías, están sometidos a un
desarrollo continuo. SEAT mantiene informados constantemente a los Servi-
cios Técnico sobre cualquier modificación. Por ello, le recomendamos que
acuda a un Servicio Técnico cuando tenga que cambiar algún líquido o
componente operativo. Le rogamos que tenga en cuenta las indicaciones
respectivas ⇒página 229. El vano motor del vehículo es una zona que
alberga peligros ⇒ .
¡ATENCIÓN!
Cu a n d o s e r e a l i z a n t r a b a j o s e n e l m o t o r o e n e l v a n o m o t o r, p . e j . , a l r e al i z a r
operaciones de comprobación y de llenado de líquidos, pueden producirse
heridas, quemaduras, accidentes e incluso incendios.•No abra nunca el capó del motor si ve que sale vapor o líquido refrige-
rante. De lo contrario corre el riesgo de quemarse. Espere hasta que deje de
salir vapor o líquido refrigerante y deje enfriar el motor antes de abrir el
capó.•Pare el motor y retire la llave de encendido.•Ponga el freno de mano y coloque la palanca de cambios en punto
muerto o bien la palanca selectora en la posición P.•No permita que los niños se acerquen al vehículo.•No toque ningún componente caliente del motor. Existe peligro de
quemadura.•No derrame nunca líquidos sobre el motor o sobre el sistema de gases
de escape estando calientes. Existe peligro de incendio.•Evite cualquier cortocircuito en el sistema eléctrico, sobre todo en los
puntos de la ayuda de arranque ⇒ página 291. La batería podría explotar.•No toque nunca el ventilador del radiador. Su funcionamiento depende
de la temperatura y podría ponerse en marcha de repente (incluso con el
encendido desconectado o la llave de encendido extraída).•No abra nunca el tapón del depósito del líquido refrigerante mientras el
motor esté caliente. Debido a la elevada temperatura del líquido, el sistema
de refrigeración se halla bajo presión.•Para protegerse la cara, las manos y los brazos contra el vapor caliente
o bien el líquido refrigerante caliente que pueda salir, se debe cubrir el
tapón con un paño grande y grueso al abrir el depósito.•No olvide nunca ningún objeto en el vano motor, como p. ej., paños o
herramientas.
Altea XL_ES.book Seite 239 Donnerstag, 30. Juli 2009 3:40 15

Verificación y reposición de niveles

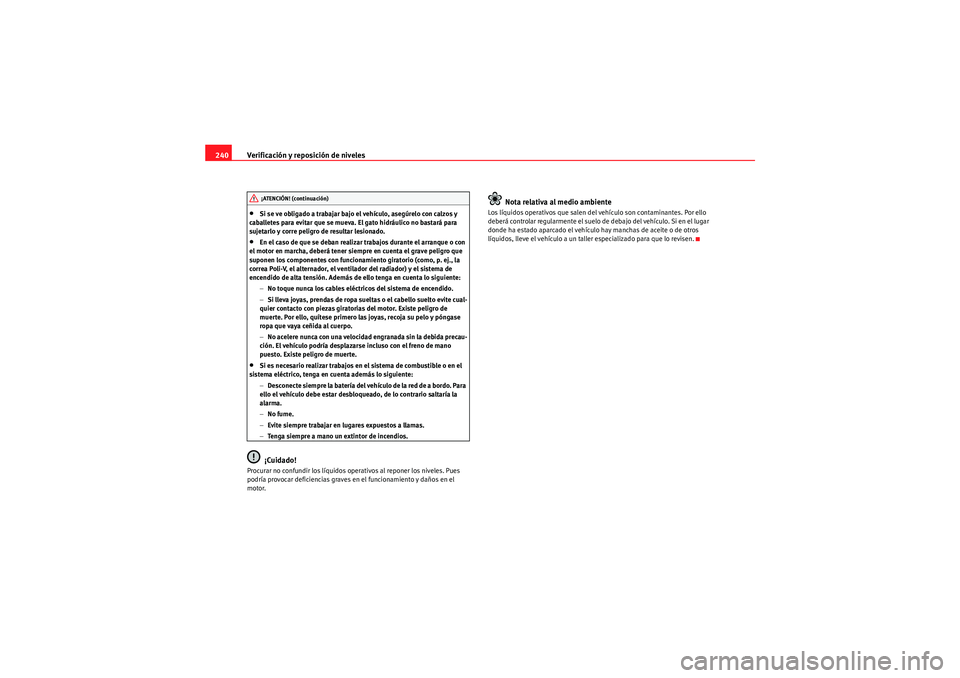

240•Si se ve obligado a trabajar bajo el vehículo, asegúrelo con calzos y
caballetes para evitar que se mueva. El gato hidráulico no bastará para
sujetarlo y corre peligro de resultar lesionado.•En el caso de que se deban realizar trabajos durante el arranque o con
el motor en marcha, deberá tener siempre en cuenta el grave peligro que
suponen los componentes con funcionamiento giratorio (como, p. ej., la
correa Poli-V, el alternador, el ventilador del radiador) y el sistema de
encendido de alta tensión. Además de ello tenga en cuenta lo siguiente:
−No toque nunca los cables eléctricos del sistema de encendido.
− Si lleva joyas, prendas de ropa suel tas o el cabello suelto evite cual-
quier contacto con piezas giratorias del motor. Existe peligro de
muerte. Por ello, quítese primero las joyas, recoja su pelo y póngase
ropa que vaya ceñida al cuerpo.
− No acelere nunca con una velocidad engranada sin la debida precau-
ción. El vehículo podría desplazarse incluso con el freno de mano
puesto. Existe peligro de muerte.•Si es necesario realizar trabajos en el sistema de combustible o en el
sistema eléctrico, tenga en cuenta además lo siguiente:
−Desconecte siempre la batería del vehículo de la red de a bordo. Para
ello el vehículo debe estar desbloqueado, de lo contrario saltaría la
alarma.
− No fume.
− Evite siempre trabajar en lugares expuestos a llamas.
− Tenga siempre a mano un extintor de incendios.¡Cuidado!
Procurar no confundir los líquidos operativos al reponer los niveles. Pues
podría provocar deficiencias graves en el funcionamiento y daños en el
motor.
Nota relativa al medio ambiente
Los líquidos operativos que salen del vehículo son contaminantes. Por ello
deberá controlar regularmente el suelo de debajo del vehículo. Si en el lugar
donde ha estado aparcado el vehículo hay manchas de aceite o de otros
líquidos, lleve el vehículo a un taller especializado para que lo revisen.
¡ATENCIÓN! (continuación)
Altea XL_ES.book Seite 240 Donnerstag, 30. Juli 2009 3:40 15

Verificación y reposición de niveles241
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

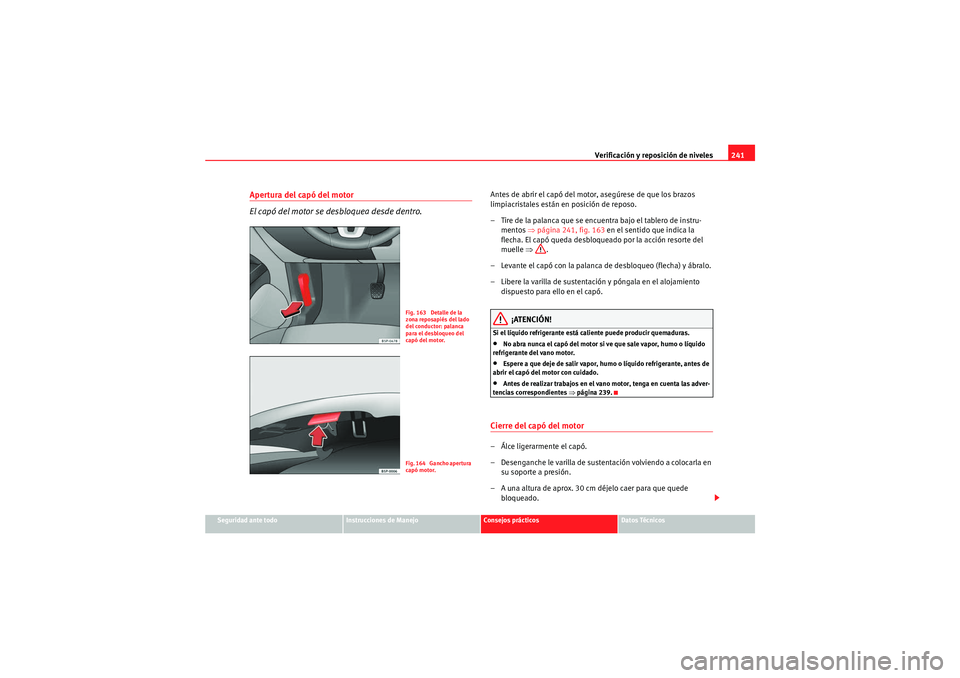

Apertura del capó del motor
El capó del motor se desbloquea desde dentro.
Antes de abrir el capó del motor, asegúrese de que los brazos
limpiacristales están en posición de reposo.
– Tire de la palanca que se encuentra bajo el tablero de instru-
mentos ⇒página 241, fig. 163 en el sentido que indica la
flecha. El capó queda desbloqueado por la acción resorte del
muelle ⇒.
– Levante el capó con la palanca de desbloqueo (flecha) y ábralo.
– Libere la varilla de sustentación y póngala en el alojamiento dispuesto para ello en el capó.
¡ATENCIÓN!
Si el líquido refrigerante está ca liente puede producir quemaduras.•No abra nunca el capó del motor si ve que sale vapor, humo o líquido
refrigerante del vano motor.•Espere a que deje de salir vapor, hu mo o líquido refrigerante, antes de
abrir el capó del motor con cuidado.•Antes de realizar trabajos en el vano motor, tenga en cuenta las adver-
tencias correspondientes ⇒página 239.
Cierre del capó del motor– Álce ligerarmente el capó.
– Desenganche le varilla de sustentación volviendo a colocarla en
su soporte a presión.
– A una altura de aprox. 30 cm déjelo caer para que quede bloqueado.
Fig. 163 Detalle de la
zona reposapiés del lado
del conductor: palanca
para el desbloqueo del
capó del motor.Fig. 164 Gancho apertura
capó motor.
Altea XL_ES.book Seite 241 Donnerstag, 30. Juli 2009 3:40 15

Verificación y reposición de niveles

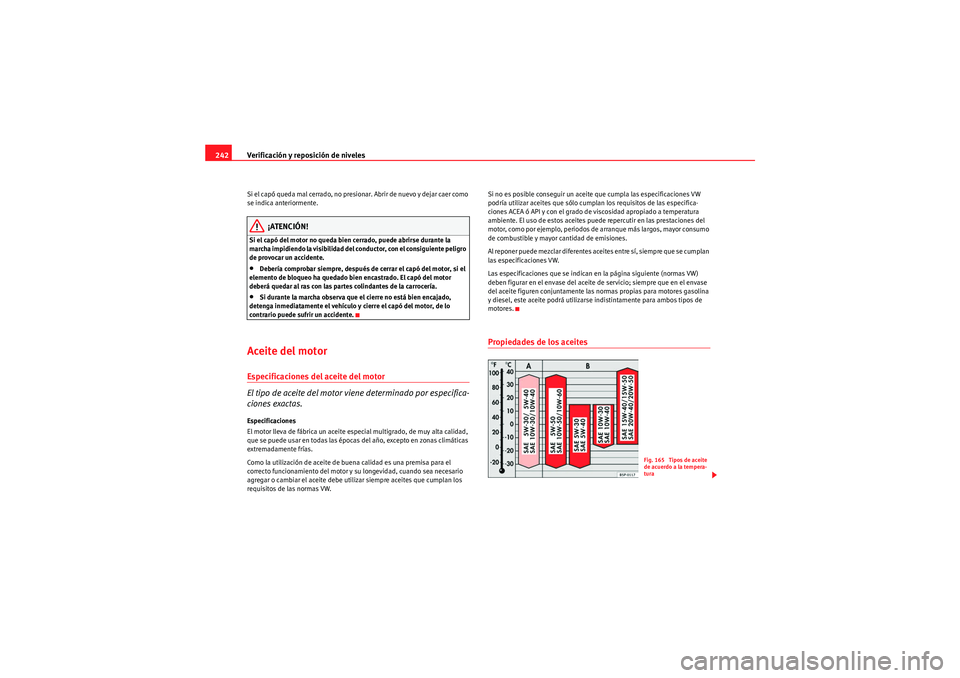

242Si el capó queda mal cerrado, no presionar. Abrir de nuevo y dejar caer como
se indica anteriormente.
¡ATENCIÓN!
Si el capó del motor no queda bien cerrado, puede abrirse durante la
marcha impidiendo la visibilidad del conductor, con el consiguiente peligro
de provocar un accidente.•Debería comprobar siempre, después de cerrar el capó del motor, si el
elemento de bloqueo ha quedado bien encastrado. El capó del motor
deberá quedar al ras con las partes colindantes de la carrocería.•Si durante la marcha observa que el cierre no está bien encajado,
detenga inmediatamente el vehículo y cierre el capó del motor, de lo
contrario puede sufrir un accidente.
Aceite del motorEspecificaciones del aceite del motor
El tipo de aceite del motor viene determinado por especifica-
ciones exactas.Especificaciones
El motor lleva de fábrica un aceite especial multigrado, de muy alta calidad,
que se puede usar en todas las épocas del año, excepto en zonas climáticas
extremadamente frías.
Como la utilización de aceite de buena calidad es una premisa para el
correcto funcionamiento del motor y su longevidad, cuando sea necesario
agregar o cambiar el aceite debe utilizar siempre aceites que cumplan los
requisitos de las normas VW. Si no es posible conseguir un aceite que cumpla las especificaciones VW
podría utilizar aceites que sólo cumplan los requisitos de las especifica-
ciones ACEA ó API y con el grado de viscosidad apropiado a temperatura
ambiente. El uso de estos aceites puede repercutir en las prestaciones del
motor, como por ejemplo, periodos de arranque más largos, mayor consumo
de combustible y mayor cantidad de emisiones.
Al reponer puede mezclar diferentes aceites entre sí, siempre que se cumplan
las especificaciones VW.
Las especificaciones que se indican en la página siguiente (normas VW)
deben figurar en el envase del aceite de servicio; siempre que en el envase
del aceite figuren conjuntamente las normas propias para motores gasolina
y diesel, este aceite podrá utilizarse indistintamente para ambos tipos de
motores.
Propiedades de los aceites
Fig. 165 Tipos de aceite
de acuerdo a la tempera-
tura
Altea XL_ES.book Seite 242 Donnerstag, 30. Juli 2009 3:40 15

Verificación y reposición de niveles243
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

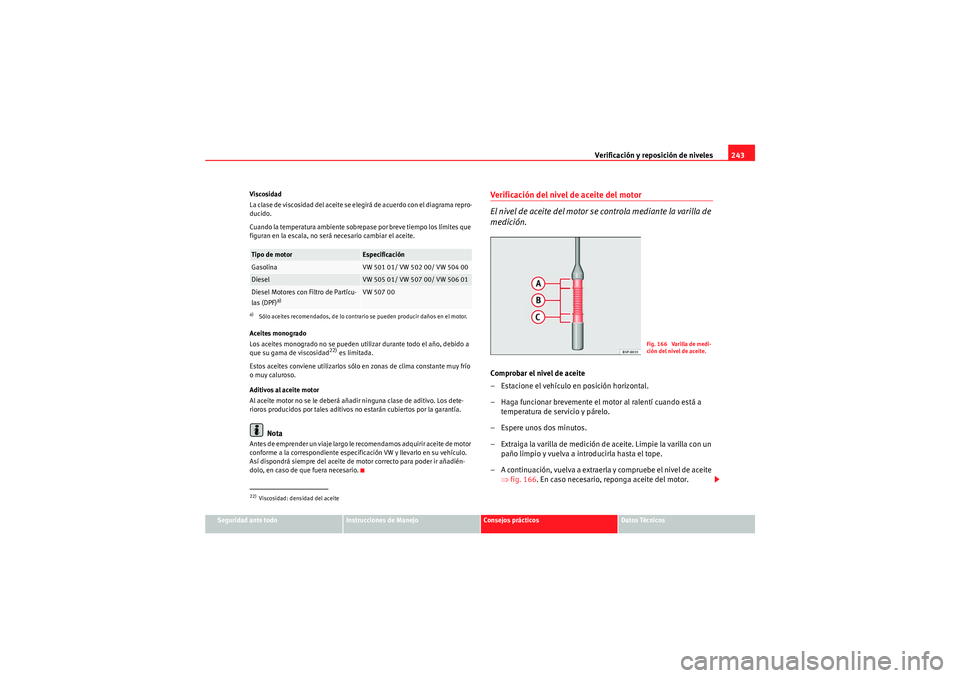

Viscosidad
L a clas e de viscosidad d e l acei te s e e legi rá d e a cue rd o co n el dia grama re pr o-
ducido.
Cuando la temperatura ambiente sobrepase por breve tiempo los límites que
figuran en la escala, no será necesario cambiar el aceite.
Aceites monogrado
Los aceites monogrado no se pueden utilizar durante todo el año, debido a
que su gama de viscosidad
22) es limitada.
Estos aceites conviene utilizarlos sólo en zonas de clima constante muy frío
o muy caluroso.
Aditivos al aceite motor
Al aceite motor no se le deberá añadir ninguna clase de aditivo. Los dete-
rioros producidos por tales aditivos no estarán cubiertos por la garantía.
Nota
Antes de emprender un viaje largo le recomendamos adquirir aceite de motor
conforme a la correspondiente especificación VW y llevarlo en su vehículo.
Así dispondrá siempre del aceite de motor correcto para poder ir añadién-
dolo, en caso de que fuera necesario.
Verificación del nivel de aceite del motor
El nivel de aceite del motor se controla mediante la varilla de
medición.Comprobar el nivel de aceite
– Estacione el vehículo en posición horizontal.
– Haga funcionar brevemente el motor al ralentí cuando está a
temperatura de servicio y párelo.
– Espere unos dos minutos.
– Extraiga la varilla de medición de aceite. Limpie la varilla con un paño limpio y vuelva a in troducirla hasta el tope.
– A continuación, vuelva a extraerla y compruebe el nivel de aceite ⇒fig. 166 . En caso necesario, reponga aceite del motor.
Tipo de motor
Especificación
Gasolina
VW 501 01/ VW 502 00/ VW 504 00
Diesel
VW 505 01/ VW 507 00/ VW 506 01
Diesel Motores con Filtro de Partícu-
las (DPF)
a)
a)Sólo aceites recomendados, de lo contrario se pueden producir daños en el motor.
VW 507 00
22)Viscosidad: densidad del aceite
Fig. 166 Varilla de medi-
ción del nivel de aceite.
Altea XL_ES.book Seite 243 Donnerstag, 30. Juli 2009 3:40 15

Verificación y reposición de niveles

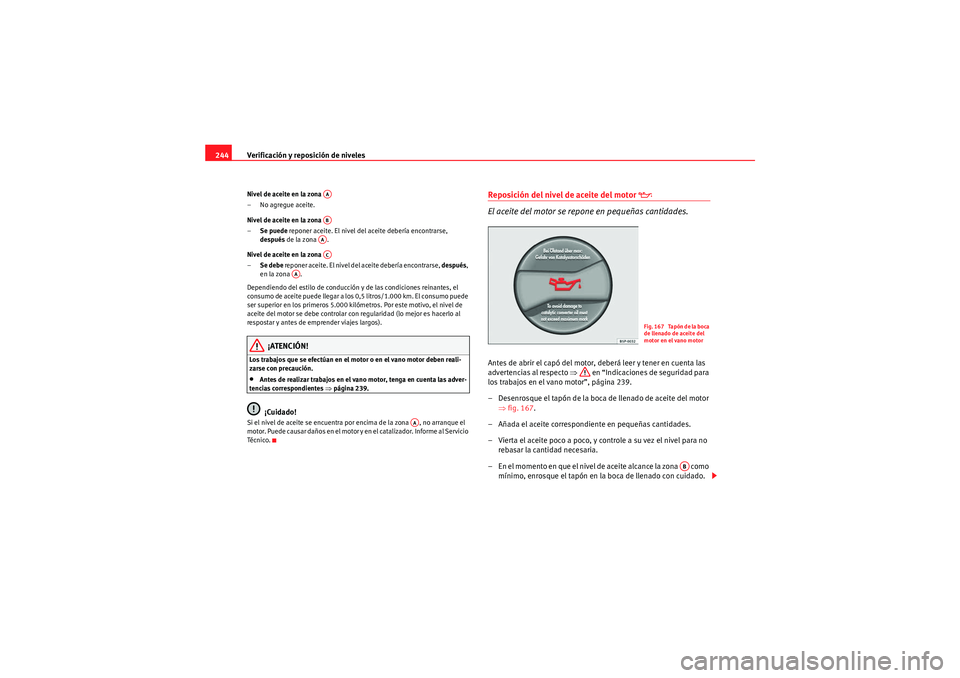

244Nivel de aceite en la zona
– No agregue aceite.
Nivel de aceite en la zona
– Se puede reponer aceite. El nivel del aceite debería encontrarse,
después de la zona .
Nivel de aceite en la zona
– Se debe reponer aceite. El nivel del aceite debería encontrarse, después,
en la zona .
Dependiendo del estilo de conducción y de las condiciones reinantes, el
consumo de aceite puede llegar a los 0,5 litros/1.000 km. El consumo puede
ser superior en los primeros 5.000 kilómetros. Por este motivo, el nivel de
aceite del motor se debe controlar con regularidad (lo mejor es hacerlo al
respostar y antes de emprender viajes largos).
¡ATENCIÓN!
Los trabajos que se efectúan en el motor o en el vano motor deben reali-
zarse con precaución.•Antes de realizar trabajos en el vano motor, tenga en cuenta las adver-
tencias correspondientes ⇒página 239.¡Cuidado!
Si el nivel de aceite se encuentra por encima de la zona , no arranque el
motor. Puede causar daños en el motor y en el catalizador. Informe al Servicio
Té cni co.
Reposición del nivel de aceite del motor


El aceite del motor se repone en pequeñas cantidades.
Antes de abrir el capó del motor, deberá leer y tener en cuenta las
advertencias al respecto ⇒ en “Indicaciones de seguridad para
los trabajos en el vano motor”, página 239.
– Desenrosque el tapón de la boca de llenado de aceite del motor ⇒fig. 167 .
– Añada el aceite correspondiente en pequeñas cantidades.
– Vierta el aceite poco a poco, y controle a su vez el nivel para no rebasar la cantidad necesaria.
– En el momento en que el nivel de aceite alcance la zona como mínimo, enrosque el tapón en la boca de llenado con cuidado.
AAABAAAC
AA
AA
Fig. 167 Tapón de la boca
de llenado de aceite del
motor en el vano motor
AB
Altea XL_ES.book Seite 244 Donnerstag, 30. Juli 2009 3:40 15

Verificación y reposición de niveles245
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

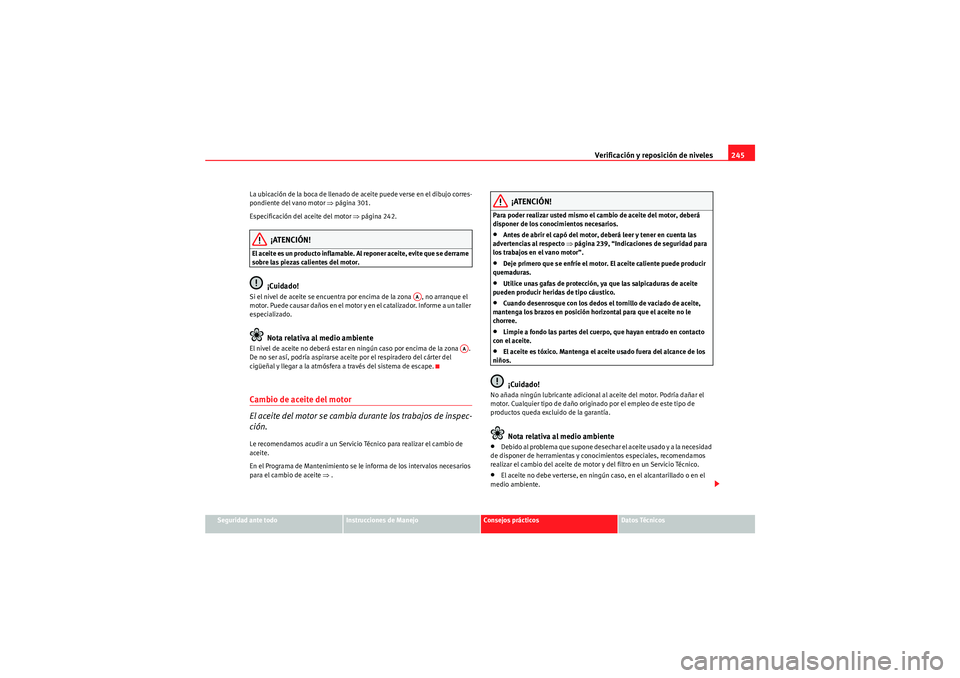

La ubicación de la boca de llenado de aceite puede verse en el dibujo corres-
pondiente del vano motor
⇒página 301.
Especificación del aceite del motor ⇒ página 242.
¡ATENCIÓN!
El aceite es un producto inflamable. Al reponer aceite, evite que se derrame
sobre las piezas calientes del motor.
¡Cuidado!
Si el nivel de aceite se encuentra por encima de la zona , no arranque el
motor. Puede causar daños en el motor y en el catalizador. Informe a un taller
especializado.
Nota relativa al medio ambiente
El nivel de aceite no deberá estar en ningún caso por encima de la zona .
De no ser así, podría aspirarse aceite por el respiradero del cárter del
cigüeñal y llegar a la atmósfera a través del sistema de escape.Cambio de aceite del motor
El aceite del motor se cambia durante los trabajos de inspec-
ción.Le recomendamos acudir a un Servicio Técnico para realizar el cambio de
aceite.
En el Programa de Mantenimiento se le informa de los intervalos necesarios
para el cambio de aceite ⇒.
¡ATENCIÓN!
Para poder realizar usted mismo el cambio de aceite del motor, deberá
disponer de los conocimientos necesarios.•Antes de abrir el capó del motor, deberá leer y tener en cuenta las
advertencias al respecto ⇒página 239, “Indicaciones de seguridad para
los trabajos en el vano motor”.•Deje primero que se enfríe el motor. El aceite caliente puede producir
quemaduras.•Utilice unas gafas de protección, ya que las salpicaduras de aceite
pueden producir heridas de tipo cáustico.•Cuando desenrosque con los dedos el tornillo de vaciado de aceite,
mantenga los brazos en posición horizontal para que el aceite no le
chorree.•Limpie a fondo las partes del cuerpo, que hayan entrado en contacto
con el aceite.•El aceite es tóxico. Mantenga el aceite usado fuera del alcance de los
niños.¡Cuidado!
No añada ningún lubricante adicional al aceite del motor. Podría dañar el
motor. Cualquier tipo de daño originado por el empleo de este tipo de
productos queda excluido de la garantía.
Nota relativa al medio ambiente
•Debido al problema que supone desechar el aceite usado y a la necesidad
de disponer de herramientas y conocimientos especiales, recomendamos
realizar el cambio del aceite de motor y del filtro en un Servicio Técnico.•El aceite no debe verterse, en ningún caso, en el alcantarillado o en el
medio ambiente.
AA
AA
Altea XL_ES.book Seite 245 Donnerstag, 30. Juli 2009 3:40 15

Verificación y reposición de niveles

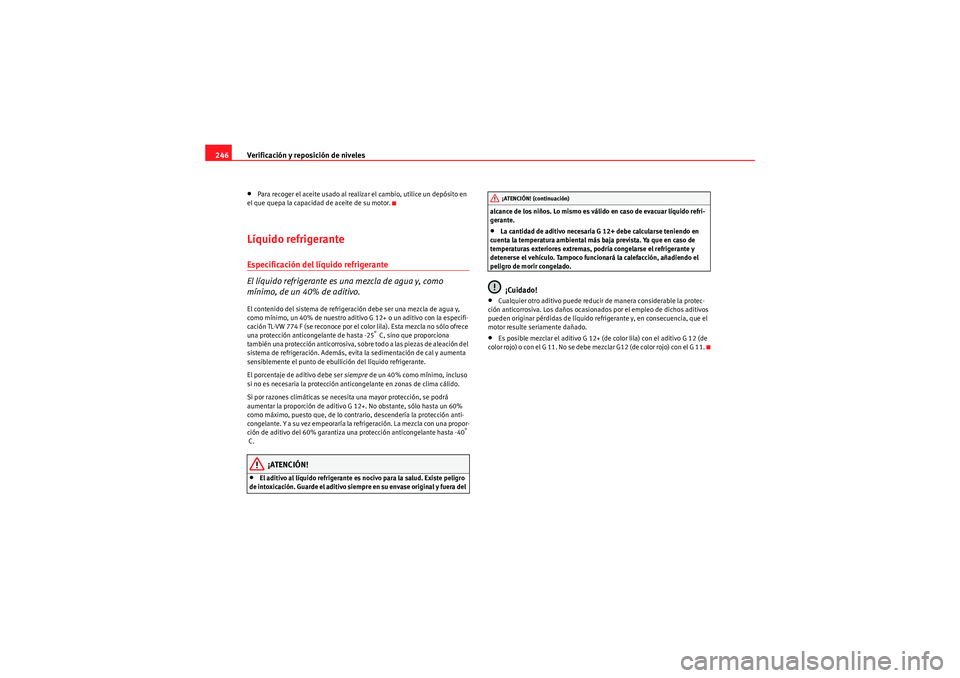

246•Para recoger el aceite usado al realizar el cambio, utilice un depósito en
el que quepa la capacidad de aceite de su motor.Líquido refrigeranteEspecificación del líquido refrigerante
El líquido refrigerante es una mezcla de agua y, como
mínimo, de un 40% de aditivo.El contenido del sistema de refrigeración debe ser una mezcla de agua y,
como mínimo, un 40% de nuestro aditivo G 12+ o un aditivo con la especifi-
cación TL-VW 774 F (se reconoce por el color lila). Esta mezcla no sólo ofrece
una protección anticongelante de hasta -25
° C, sino que proporciona
también una protección anticorrosiva, sobre todo a las piezas de aleación del
sistema de refrigeración. Además, evita la sedimentación de cal y aumenta
sensiblemente el punto de ebullición del líquido refrigerante.
El porcentaje de aditivo debe ser siempre de un 40% como mínimo, incluso
si no es necesaria la protección anticongelante en zonas de clima cálido.
Si por razones climáticas se necesita una mayor protección, se podrá
aumentar la proporción de aditivo G 12+. No obstante, sólo hasta un 60%
como máximo, puesto que, de lo contrario, descendería la protección anti-
congelante. Y a su vez empeoraría la refrigeración. La mezcla con una propor-
ción de aditivo del 60% garantiza una protección anticongelante hasta -40
°
C.
¡ATENCIÓN!
•El aditivo al líquido refrigerante es nocivo para la salud. Existe peligro
de intoxicación. Guarde el aditivo siempre en su envase original y fuera del alcance de los niños. Lo mismo es válido en caso de evacuar líquido refri-
gerante.
•La cantidad de aditivo necesaria G 12+ debe calcularse teniendo en
cuenta la temperatura ambiental más baja prevista. Ya que en caso de
temperaturas exteriores extremas, podría congelarse el refrigerante y
detenerse el vehículo. Tampoco funcionará la calefacción, añadiendo el
peligro de morir congelado.¡Cuidado!
•Cualquier otro aditivo puede reducir de manera considerable la protec-
ción anticorrosiva. Los daños ocasionados por el empleo de dichos aditivos
pueden originar pérdidas de líquido refrigerante y, en consecuencia, que el
motor resulte seriamente dañado.•Es posible mezclar el aditivo G 12+ (de color lila) con el aditivo G 12 (de
color rojo) o con el G 11. No se debe mezclar G12 (de color rojo) con el G 11.¡ATENCIÓN! (continuación)
Altea XL_ES.book Seite 246 Donnerstag, 30. Juli 2009 3:40 15

Verificación y reposición de niveles247
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

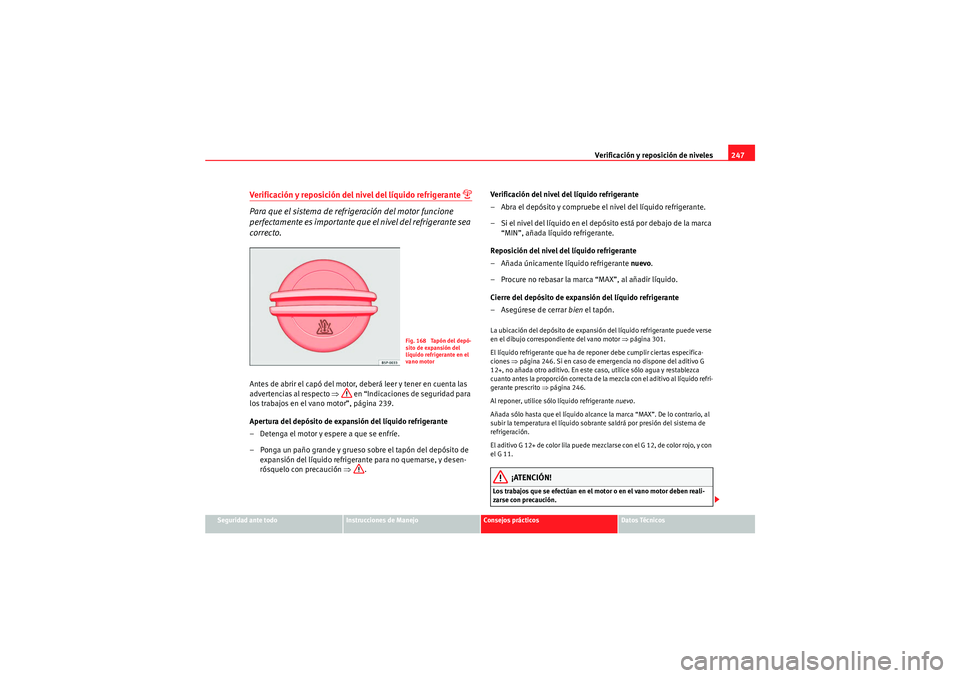

Verificación y reposición del nivel del líquido refrigerante

Para que el sistema de refrigeración del motor funcione
perfectamente es importante que el nivel del refrigerante sea
correcto.Antes de abrir el capó del motor, deberá leer y tener en cuenta las
advertencias al respecto ⇒ en “Indicaciones de seguridad para
los trabajos en el vano motor”, página 239.
Apertura del depósito de expansión del líquido refrigerante
– Detenga el motor y espere a que se enfríe.
– Ponga un paño grande y grueso sobre el tapón del depósito de expansión del líquido refrigeran te para no quemarse, y desen-
rósquelo con precaución ⇒. Verificación del nivel del líquido refrigerante
– Abra el depósito y compruebe el nivel del líquido refrigerante.
– Si el nivel del líquido en el depósito está por debajo de la marca
“MIN”, añada líquido refrigerante.
Reposición del nivel del líquido refrigerante
– Añada únicamente líquido refrigerante nuevo.
– Procure no rebasar la marca “MAX”, al añadir líquido.
Cierre del depósito de expansión del líquido refrigerante
– Asegúrese de cerrar bien el tapón.
La ubicación del depósito de expansión del líquido refrigerante puede verse
en el dibujo correspondiente del vano motor ⇒página 301.
El líquido refrigerante que ha de reponer debe cumplir ciertas especifica-
ciones ⇒página 246. Si en caso de emergencia no dispone del aditivo G
12+, no añada otro aditivo. En este caso, utilice sólo agua y restablezca
cuanto antes la proporción correcta de la mezcla con el aditivo al líquido refri-
gerante prescrito ⇒página 246.
Al reponer, utilice sólo líquido refrigerante nuevo .
Añada sólo hasta que el líquido alcance la marca “MAX”. De lo contrario, al
subir la temperatura el líquido sobrante saldrá por presión del sistema de
refrigeración.
El aditivo G 12+ de color lila puede mezclarse con el G 12, de color rojo, y con
el G 11.
¡ATENCIÓN!
Los trabajos que se efectúan en el motor o en el vano motor deben reali-
zarse con precaución.
Fig. 168 Tapón del depó-
sito de expansión del
líquido refrigerante en el
vano motor
Altea XL_ES.book Seite 247 Donnerstag, 30. Juli 2009 3:40 15

Verificación y reposición de niveles

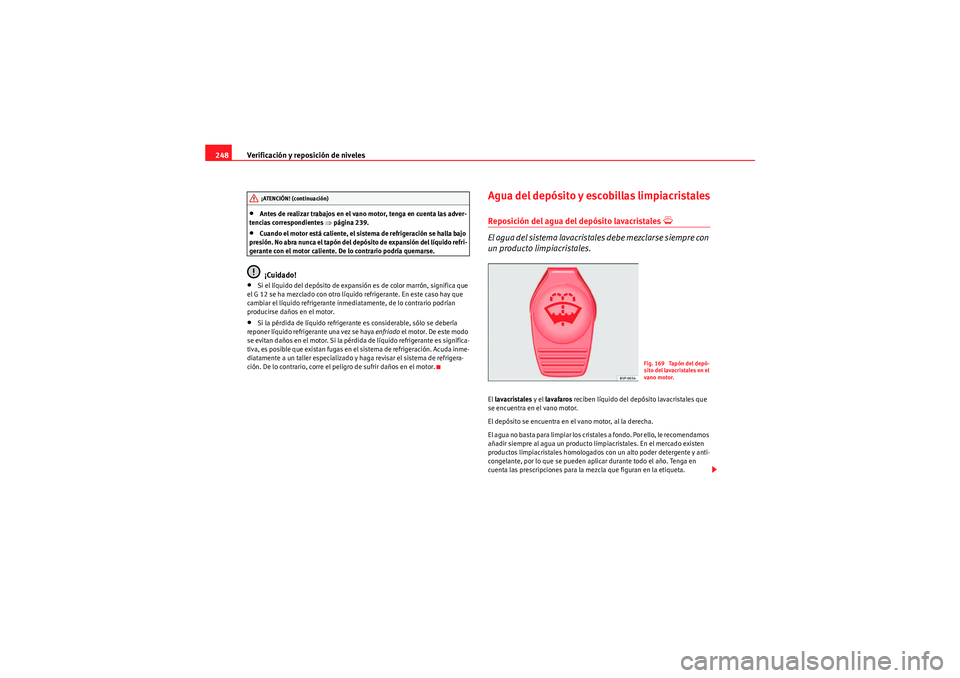

248•Antes de realizar trabajos en el vano motor, tenga en cuenta las adver-
tencias correspondientes ⇒página 239.•Cuando el motor está caliente, el sistema de refrigeración se halla bajo
presión. No abra nunca el tapón del depósito de expansión del líquido refri-
gerante con el motor caliente. De lo contrario podría quemarse.¡Cuidado!
•Si el líquido del depósito de expansión es de color marrón, significa que
el G 12 se ha mezclado con otro líquido refrigerante. En este caso hay que
cambiar el líquido refrigerante inmediatamente, de lo contrario podrían
producirse daños en el motor.•Si la pérdida de líquido refrigerante es considerable, sólo se debería
reponer líquido refrigerante una vez se haya enfriado el motor. De este modo
se evitan daños en el motor. Si la pérdida de líquido refrigerante es significa-
tiva, es posible que existan fugas en el sistema de refrigeración. Acuda inme-
diatamente a un taller especializado y haga revisar el sistema de refrigera-
ción. De lo contrario, corre el peligro de sufrir daños en el motor.
Agua del depósito y escobillas limpiacristalesReposición del agua del depósito lavacristales

El agua del sistema lavacrista les debe mezclarse siempre con
un producto limpiacristales.El lavacristales y el lavafaros reciben líquido del depósito lavacristales que
se encuentra en el vano motor.
El depósito se encuentra en el vano motor, al la derecha.
El agua no basta para limpiar los cristales a fondo. Por ello, le recomendamos
añadir siempre al agua un producto limpiacristales. En el mercado existen
productos limpiacristales homologados con un alto poder detergente y anti-
congelante, por lo que se pueden aplicar durante todo el año. Tenga en
cuenta las prescripciones para la mezcla que figuran en la etiqueta.
¡ATENCIÓN! (continuación)
Fig. 169 Tapón del depó-
sito del lavacristales en el
vano motor.
Altea XL_ES.book Seite 248 Donnerstag, 30. Juli 2009 3:40 15
