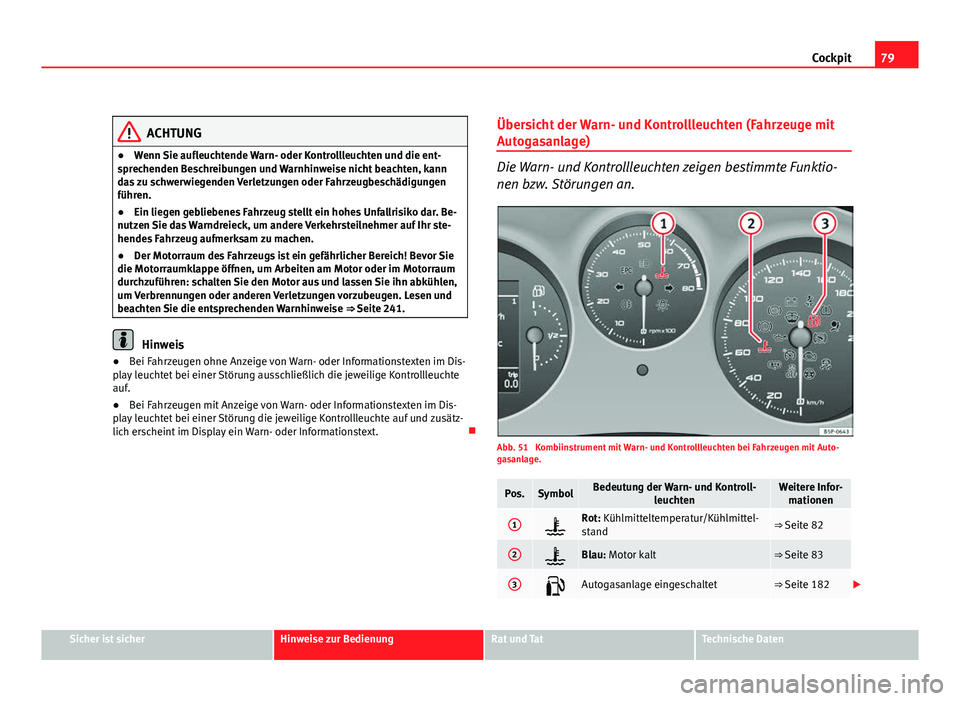

79
Cockpit
ACHTUNG
● Wenn Sie aufleuchtende Warn- oder Kontrollleuchten und die ent-
sprechenden Beschreibungen und Warnhinweise nicht beachten, kann
das zu schwerwiegenden Verletzungen oder Fahrzeugbeschädigungen
führen.
● Ein liegen gebliebenes Fahrzeug stellt ein hohes Unfallrisiko dar. Be-
nutzen Sie das Warndreieck, um andere Verkehrsteilnehmer auf Ihr ste-
hendes Fahrzeug aufmerksam zu machen.
● Der Motorraum des Fahrzeugs ist ein gefährlicher Bereich! Bevor Sie
die Motorraumklappe öffnen, um Arbeiten am Motor oder im Motorraum
durchzuführen: schalten Sie den Motor aus und lassen Sie ihn abkühlen,
um Verbrennungen oder anderen Verletzungen vorzubeugen. Lesen und
beachten Sie die entsprechenden Warnhinweise ⇒ Seite 241.
Hinweis
● Bei Fahrzeugen ohne Anzeige von Warn- oder Informationstexten im Dis-
play leuchtet bei einer Störung ausschließlich die jeweilige Kontrollleuchte
auf.
● Bei Fahrzeugen mit Anzeige von Warn- oder Informationstexten im Dis-
play leuchtet bei einer Störung die jeweilige Kontrollleuchte auf und zusätz-
lich erscheint im Display ein Warn- oder Informationstext. Übersicht der Warn- und Kontrollleuchten (Fahrzeuge mit
Autogasanlage)
Die Warn- und Kontrollleuchten zeigen bestimmte Funktio-
nen bzw. Störungen an.
Abb. 51 Kombiinstrument mit Warn- und Kontrollleuchten bei Fahrzeugen mit Auto-
gasanlage.
Pos.SymbolBedeutung der Warn- und Kontroll-
leuchtenWeitere Infor-mationen
1Rot: Kühlmitteltemperatur/Kühlmittel-
stand⇒ Seite 82
2Blau: Motor kalt⇒ Seite 83
3Autogasanlage eingeschaltet⇒ Seite 182 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

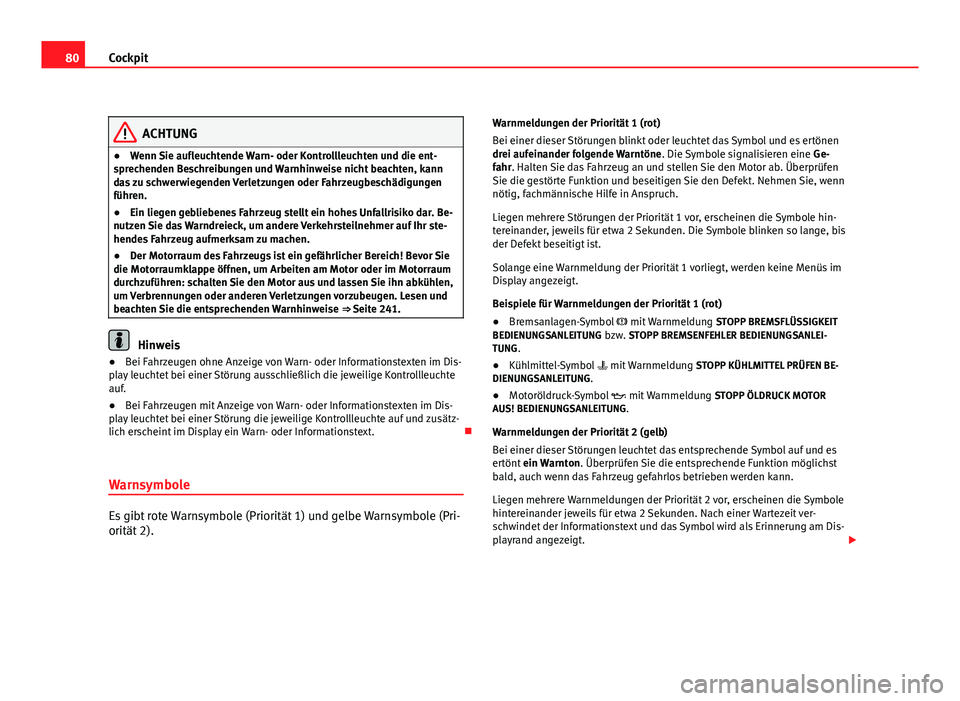

80Cockpit
ACHTUNG
● Wenn Sie aufleuchtende Warn- oder Kontrollleuchten und die ent-
sprechenden Beschreibungen und Warnhinweise nicht beachten, kann
das zu schwerwiegenden Verletzungen oder Fahrzeugbeschädigungen
führen.
● Ein liegen gebliebenes Fahrzeug stellt ein hohes Unfallrisiko dar. Be-
nutzen Sie das Warndreieck, um andere Verkehrsteilnehmer auf Ihr ste-
hendes Fahrzeug aufmerksam zu machen.
● Der Motorraum des Fahrzeugs ist ein gefährlicher Bereich! Bevor Sie
die Motorraumklappe öffnen, um Arbeiten am Motor oder im Motorraum
durchzuführen: schalten Sie den Motor aus und lassen Sie ihn abkühlen,
um Verbrennungen oder anderen Verletzungen vorzubeugen. Lesen und
beachten Sie die entsprechenden Warnhinweise ⇒ Seite 241.
Hinweis
● Bei Fahrzeugen ohne Anzeige von Warn- oder Informationstexten im Dis-
play leuchtet bei einer Störung ausschließlich die jeweilige Kontrollleuchte
auf.
● Bei Fahrzeugen mit Anzeige von Warn- oder Informationstexten im Dis-
play leuchtet bei einer Störung die jeweilige Kontrollleuchte auf und zusätz-
lich erscheint im Display ein Warn- oder Informationstext. 
Warnsymbole
Es gibt rote Warnsymbole (Priorität 1) und gelbe Warnsymbole (Pri-
orität 2). Warnmeldungen der Priorität 1 (rot)
Bei einer dieser Störungen blinkt oder leuchtet das Symbol und es ertönen
drei aufeinander folgende Warntöne
. Die Symbole signalisieren eine Ge-
fahr. Halten Sie das Fahrzeug an und stellen Sie den Motor ab. Überprüfen
Sie die gestörte Funktion und beseitigen Sie den Defekt. Nehmen Sie, wenn
nötig, fachmännische Hilfe in Anspruch.
Liegen mehrere Störungen der Priorität 1 vor, erscheinen die Symbole hin-
tereinander, jeweils für etwa 2 Sekunden. Die Symbole blinken so lange, bis
der Defekt beseitigt ist.
Solange eine Warnmeldung der Priorität 1 vorliegt, werden keine Menüs im
Display angezeigt.
Beispiele für Warnmeldungen der Priorität 1 (rot)
● Bremsanlagen-Symbol  mit Warnmeldung STOPP BREMSFLÜSSIGKEIT
BEDIENUNGSANLEITUNG bzw. STOPP BREMSENFEHLER BEDIENUNGSANLEI-
TUNG.
● Kühlmittel-Symbol  mit Warnmeldung STOPP KÜHLMITTEL PRÜFEN BE-
DIENUNGSANLEITUNG.
● Motoröldruck-Symbol  mit Warnmeldung STOPP ÖLDRUCK MOTOR
AUS! BEDIENUNGSANLEITUNG.
Warnmeldungen der Priorität 2 (gelb)
Bei einer dieser Störungen leuchtet das entsprechende Symbol auf und es
ertönt ein Warnton . Überprüfen Sie die entsprechende Funktion möglichst
bald, auch wenn das Fahrzeug gefahrlos betrieben werden kann.
Liegen mehrere Warnmeldungen der Priorität 2 vor, erscheinen die Symbole
hintereinander jeweils für etwa 2 Sekunden. Nach einer Wartezeit ver-
schwindet der Informationstext und das Symbol wird als Erinnerung am Dis-
playrand angezeigt. 

81
Cockpit
Warnmeldungen der Priorität 2 werden erst angezeigt, wenn keine Warn-
meldung der Priorität 1 vorliegt!
Beispiele für Warnmeldungen der Priorität 2 (gelb) 1)
● Kontrollleuchte für Kraftstoffreserve mit Informationstext TANKEN.
● Scheibenwaschwasser-Symbol  mit Informationstext WASCHWASSER
AUFFÜLLEN. Füllen Sie den Scheibenwaschwasserbehälter auf. 
Informationsmeldungen am Display*
Textnach-
richten a)Erläuterung
SERVICEEs ist ein Service fällig. Wenden Sie sich an einen Fachbe-
trieb.
WEGFAHR-
SPERREWegfahrsperre aktiv. Das Fahrzeug kann nicht gestartet wer-
den. Wenden Sie sich an einen Fachbetrieb.
FEHLERKombiinstrument defekt. Wenden Sie sich an einen Fachbe-
trieb.
LUFTFILTERREINIGENWarnung: Reinigen Sie den Luftfilter.
KEIN
SCHLÜSSELWarnung: Es befindet sich kein zugehöriger Schlüssel im
Fahrzeug.
SCHLÜSSEL- BATTERIEWarnung: Die Schlüsselbatterie ist schwach. Wechseln Sie
die Batterie.
KUPPLUNGWarnung: Treten Sie zum Anfahren die Kupplung. Bei Fahr-
zeugen mit Schaltgetriebe und Start-Stopp-System.
--> P/NWarnung: Legen Sie den Wählhebel in Stellung P oder N, um
den Motor zu starten. Nur bei Fahrzeugen mit Automatikge-
triebe.
--> PWarnung: Legen Sie den Wählhebel beim Abschalten des
Motors in die Stellung P.
STARTETWarnung: Der Motor startet automatisch. Start-Stopp-Sys-
tem eingeschaltet.
MANUELLSTARTENWarnung: Der Motor muss manuell gestartet werden. Start-
Stopp-System eingeschaltet.
FEHLER
START STOPPWarnung: Fehler im Start-Stopp-System.
START STOPP NICHT MÖG- LICHWarnung: Obwohl das Start-Stopp-System eingeschaltet ist,
kann der Motor nicht automatisch abgestellt werden. Es
werden nicht alle nötigen Bedingungen erfüllt.
START STOPPAKTIVWarnung: Start-Stopp-System eingeschaltet. Fahrzeug im
Stopp-Modus.
ZÜNDUNG
AUSSCHAL- TENWarnung: Start-Stopp-System eingeschaltet. Schalten Sie
die Zündung vor dem Verlassen des Fahrzeugs aus.
STOPP GE-TRIEBE ZU HEISSWarnung: Stellen Sie den Motor ab. Getriebe überhitzt.
BREMSEWarnung: Betätigen Sie zum Starten das Bremspedal. Nur
bei Fahrzeugen mit Automatikgetriebe.
FREILAUFWarnung: „Segelmodus“ aktiv. Kraftübertragung eingekup-
pelt. Nur bei Fahrzeugen mit Automatikgetriebe.
SAFELOCK
BEACHTENMeldung für aktivierte Zentralverriegelung.
a) Diese Meldungen können modellabhängig unterschiedlich sein. 
1)
Modellabhängig
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

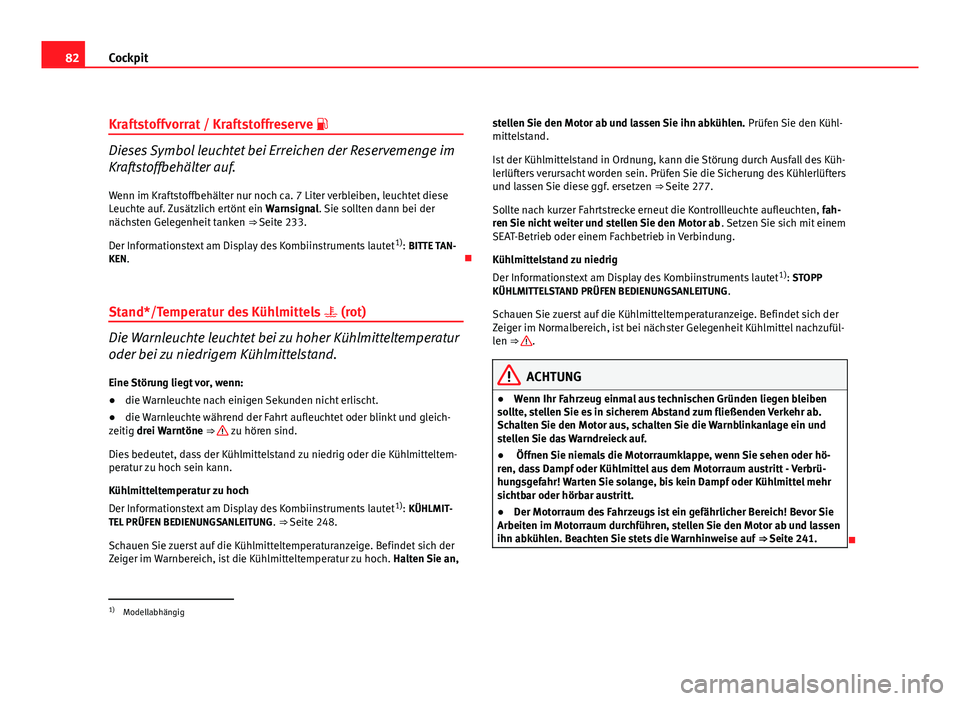

82Cockpit
Kraftstoffvorrat / Kraftstoffreserve 
Dieses Symbol leuchtet bei Erreichen der Reservemenge im
Kraftstoffbehälter auf.
Wenn im Kraftstoffbehälter nur noch ca. 7 Liter verbleiben, leuchtet diese
Leuchte auf. Zusätzlich ertönt ein Warnsignal. Sie sollten dann bei der
nächsten Gelegenheit tanken ⇒ Seite 233.
Der Informationstext am Display des Kombiinstruments lautet 1)
: BITTE TAN-
KEN. 
Stand*/Temperatur des Kühlmittels  (rot)
Die Warnleuchte leuchtet bei zu hoher Kühlmitteltemperatur
oder bei zu niedrigem Kühlmittelstand.
Eine Störung liegt vor, wenn:
● die Warnleuchte nach einigen Sekunden nicht erlischt.
● die Warnleuchte während der Fahrt aufleuchtet oder blinkt und gleich-
zeitig drei Warntöne ⇒ 
zu hören sind.
Dies bedeutet, dass der Kühlmittelstand zu niedrig oder die Kühlmitteltem-
peratur zu hoch sein kann.
Kühlmitteltemperatur zu hoch
Der Informationstext am Display des Kombiinstruments lautet 1)
: KÜHLMIT-
TEL PRÜFEN BEDIENUNGSANLEITUNG . ⇒ Seite 248.
Schauen Sie zuerst auf die Kühlmitteltemperaturanzeige. Befindet sich der
Zeiger im Warnbereich, ist die Kühlmitteltemperatur zu hoch. Halten Sie an,stellen Sie den Motor ab und lassen Sie ihn abkühlen.
Prüfen Sie den Kühl-
mittelstand.
Ist der Kühlmittelstand in Ordnung, kann die Störung durch Ausfall des Küh-
lerlüfters verursacht worden sein. Prüfen Sie die Sicherung des Kühlerlüfters
und lassen Sie diese ggf. ersetzen ⇒ Seite 277.
Sollte nach kurzer Fahrtstrecke erneut die Kontrollleuchte aufleuchten, fah-
ren Sie nicht weiter und stellen Sie den Motor ab . Setzen Sie sich mit einem
SEAT-Betrieb oder einem Fachbetrieb in Verbindung.
Kühlmittelstand zu niedrig
Der Informationstext am Display des Kombiinstruments lautet 1)
: STOPP
KÜHLMITTELSTAND PRÜFEN BEDIENUNGSANLEITUNG.
Schauen Sie zuerst auf die Kühlmitteltemperaturanzeige. Befindet sich der
Zeiger im Normalbereich, ist bei nächster Gelegenheit Kühlmittel nachzufül-
len ⇒ 
.
ACHTUNG
● Wenn Ihr Fahrzeug einmal aus technischen Gründen liegen bleiben
sollte, stellen Sie es in sicherem Abstand zum fließenden Verkehr ab.
Schalten Sie den Motor aus, schalten Sie die Warnblinkanlage ein und
stellen Sie das Warndreieck auf.
● Öffnen Sie niemals die Motorraumklappe, wenn Sie sehen oder hö-
ren, dass Dampf oder Kühlmittel aus dem Motorraum austritt - Verbrü-
hungsgefahr! Warten Sie solange, bis kein Dampf oder Kühlmittel mehr
sichtbar oder hörbar austritt.
● Der Motorraum des Fahrzeugs ist ein gefährlicher Bereich! Bevor Sie
Arbeiten im Motorraum durchführen, stellen Sie den Motor ab und lassen
ihn abkühlen. Beachten Sie stets die Warnhinweise auf ⇒ Seite 241.

1)
Modellabhängig

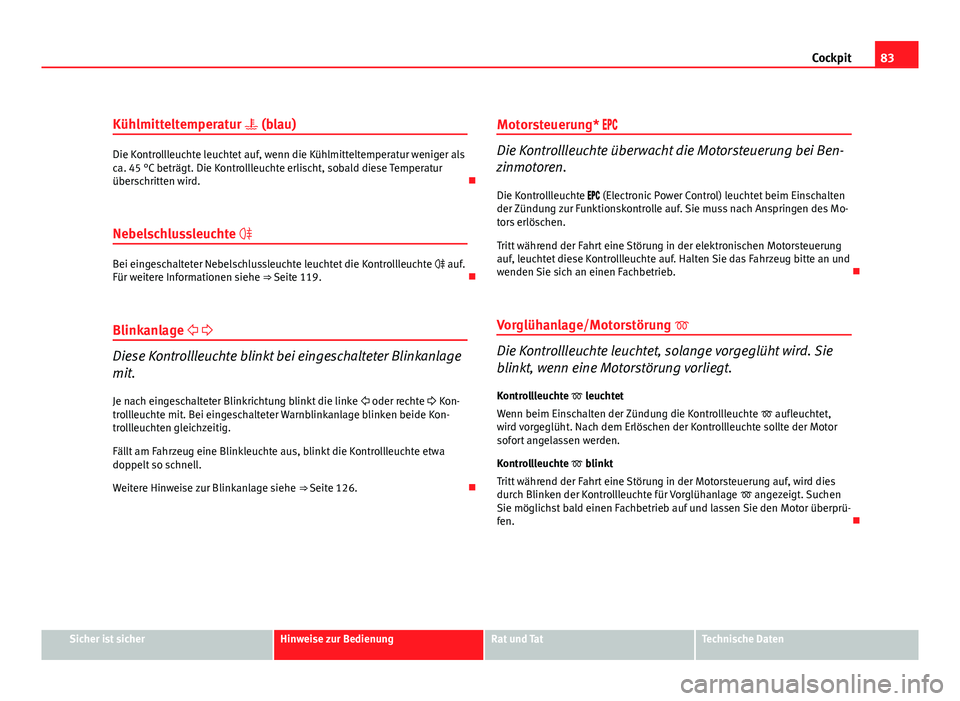

83
Cockpit
Kühlmitteltemperatur  (blau)
Die Kontrollleuchte leuchtet auf, wenn die Kühlmitteltemperatur weniger als
ca. 45 °C beträgt. Die Kontrollleuchte erlischt, sobald diese Temperatur
überschritten wird. 
Nebelschlussleuchte 
Bei eingeschalteter Nebelschlussleuchte leuchtet die Kontrollleuchte  auf.
Für weitere Informationen siehe ⇒  Seite 119. 
Blinkanlage  
Diese Kontrollleuchte blinkt bei eingeschalteter Blinkanlage
mit.
Je nach eingeschalteter Blinkrichtung blinkt die linke  oder rechte  Kon-
trollleuchte mit. Bei eingeschalteter Warnblinkanlage blinken beide Kon-
trollleuchten gleichzeitig.
Fällt am Fahrzeug eine Blinkleuchte aus, blinkt die Kontrollleuchte etwa
doppelt so schnell.
Weitere Hinweise zur Blinkanlage siehe ⇒ Seite 126. Motorsteuerung* 
Die Kontrollleuchte überwacht die Motorsteuerung bei Ben-
zinmotoren.
Die Kontrollleuchte  (Electronic Power Control) leuchtet beim Einschalten
der Zündung zur Funktionskontrolle auf. Sie muss nach Anspringen des Mo-
tors erlöschen.
Tritt während der Fahrt eine Störung in der elektronischen Motorsteuerung
auf, leuchtet diese Kontrollleuchte auf. Halten Sie das Fahrzeug bitte an und
wenden Sie sich an einen Fachbetrieb. 
Vorglühanlage/Motorstörung 
Die Kontrollleuchte leuchtet, solange vorgeglüht wird. Sie
blinkt, wenn eine Motorstörung vorliegt.
Kontrollleuchte  leuchtet
Wenn beim Einschalten der Zündung die Kontrollleuchte  aufleuchtet,
wird vorgeglüht. Nach dem Erlöschen der Kontrollleuchte sollte der Motor
sofort angelassen werden.
Kontrollleuchte  blinkt
Tritt während der Fahrt eine Störung in der Motorsteuerung auf, wird dies
durch Blinken der Kontrollleuchte für Vorglühanlage  angezeigt. Suchen
Sie möglichst bald einen Fachbetrieb auf und lassen Sie den Motor überprü-
fen. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

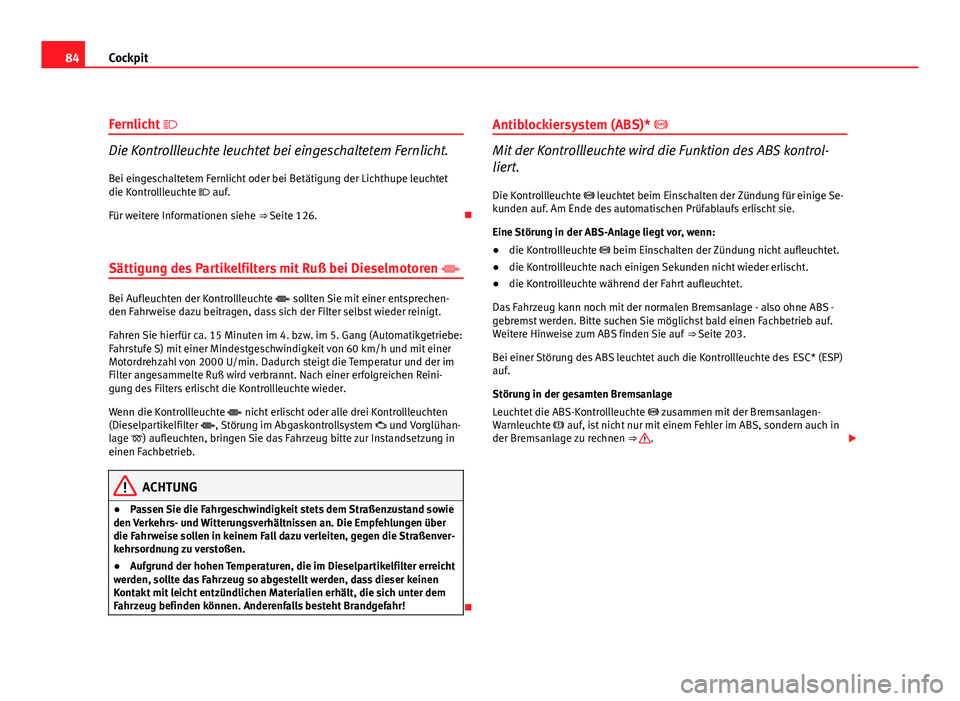

84Cockpit
Fernlicht 
Die Kontrollleuchte leuchtet bei eingeschaltetem Fernlicht.
Bei eingeschaltetem Fernlicht oder bei Betätigung der Lichthupe leuchtet
die Kontrollleuchte  auf.
Für weitere Informationen siehe ⇒  Seite 126. 
Sättigung des Partikelfilters mit Ruß bei Dieselmotoren 
Bei Aufleuchten der Kontrollleuchte  sollten Sie mit einer entsprechen-
den Fahrweise dazu beitragen, dass sich der Filter selbst wieder reinigt.
Fahren Sie hierfür ca. 15 Minuten im 4. bzw. im 5. Gang (Automatikgetriebe:
Fahrstufe S) mit einer Mindestgeschwindigkeit von 60 km/h und mit einer
Motordrehzahl von 2000 U/min. Dadurch steigt die Temperatur und der im
Filter angesammelte Ruß wird verbrannt. Nach einer erfolgreichen Reini-
gung des Filters erlischt die Kontrollleuchte wieder.
Wenn die Kontrollleuchte  nicht erlischt oder alle drei Kontrollleuchten
(Dieselpartikelfilter , Störung im Abgaskontrollsystem  und Vorglühan-
lage ) aufleuchten, bringen Sie das Fahrzeug bitte zur Instandsetzung in
einen Fachbetrieb.
ACHTUNG
● Passen Sie die Fahrgeschwindigkeit stets dem Straßenzustand sowie
den Verkehrs- und Witterungsverhältnissen an. Die Empfehlungen über
die Fahrweise sollen in keinem Fall dazu verleiten, gegen die Straßenver-
kehrsordnung zu verstoßen.
● Aufgrund der hohen Temperaturen, die im Dieselpartikelfilter erreicht
werden, sollte das Fahrzeug so abgestellt werden, dass dieser keinen
Kontakt mit leicht entzündlichen Materialien erhält, die sich unter dem
Fahrzeug befinden können. Anderenfalls besteht Brandgefahr!
 Antiblockiersystem (ABS)* 
Mit der Kontrollleuchte wird die Funktion des ABS kontrol-
liert.
Die Kontrollleuchte  leuchtet beim Einschalten der Zündung für einige Se-
kunden auf. Am Ende des automatischen Prüfablaufs erlischt sie.
Eine Störung in der ABS-Anlage liegt vor, wenn:
● die Kontrollleuchte  beim Einschalten der Zündung nicht aufleuchtet.
● die Kontrollleuchte nach einigen Sekunden nicht wieder erlischt.
● die Kontrollleuchte während der Fahrt aufleuchtet.
Das Fahrzeug kann noch mit der normalen Bremsanlage - also ohne ABS -
gebremst werden. Bitte suchen Sie möglichst bald einen Fachbetrieb auf.
Weitere Hinweise zum ABS finden Sie auf ⇒ Seite 203.
Bei einer Störung des ABS leuchtet auch die Kontrollleuchte des ESC* (ESP)
auf.
Störung in der gesamten Bremsanlage
Leuchtet die ABS-Kontrollleuchte  zusammen mit der Bremsanlagen-
Warnleuchte  auf, ist nicht nur mit einem Fehler im ABS, sondern auch in
der Bremsanlage zu rechnen ⇒ 
. 

85
Cockpit

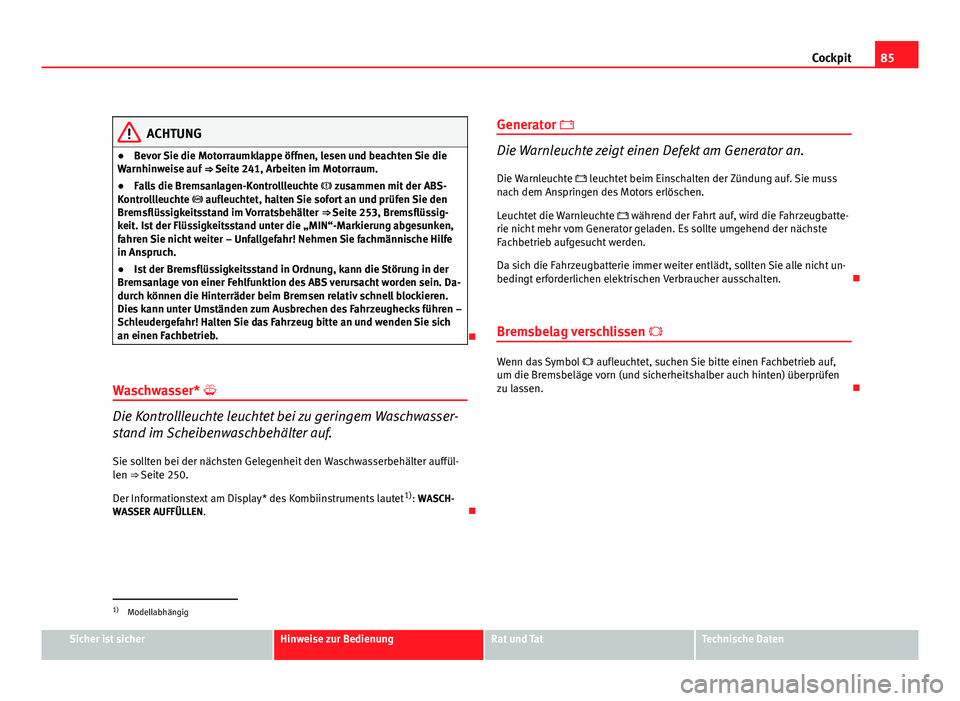

ACHTUNG
● Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die
Warnhinweise auf ⇒ Seite 241, Arbeiten im Motorraum.
● Falls die Bremsanlagen-Kontrollleuchte  zusammen mit der ABS-
Kontrollleuchte  aufleuchtet, halten Sie sofort an und prüfen Sie den
Bremsflüssigkeitsstand im Vorratsbehälter ⇒ Seite 253, Bremsflüssig-
keit. Ist der Flüssigkeitsstand unter die „MIN“-Markierung abgesunken,
fahren Sie nicht weiter – Unfallgefahr! Nehmen Sie fachmännische Hilfe
in Anspruch.
● Ist der Bremsflüssigkeitsstand in Ordnung, kann die Störung in der
Bremsanlage von einer Fehlfunktion des ABS verursacht worden sein. Da-
durch können die Hinterräder beim Bremsen relativ schnell blockieren.
Dies kann unter Umständen zum Ausbrechen des Fahrzeughecks führen –
Schleudergefahr! Halten Sie das Fahrzeug bitte an und wenden Sie sich
an einen Fachbetrieb.

Waschwasser* 
Die Kontrollleuchte leuchtet bei zu geringem Waschwasser-
stand im Scheibenwaschbehälter auf.
Sie sollten bei der nächsten Gelegenheit den Waschwasserbehälter auffül-
len ⇒ Seite 250.
Der Informationstext am Display* des Kombiinstruments lautet 1)
: WASCH-
WASSER AUFFÜLLEN. Generator 
Die Warnleuchte zeigt einen Defekt am Generator an.
Die Warnleuchte  leuchtet beim Einschalten der Zündung auf. Sie muss
nach dem Anspringen des Motors erlöschen.
Leuchtet die Warnleuchte  während der Fahrt auf, wird die Fahrzeugbatte-
rie nicht mehr vom Generator geladen. Es sollte umgehend der nächste
Fachbetrieb aufgesucht werden.
Da sich die Fahrzeugbatterie immer weiter entlädt, sollten Sie alle nicht un-
bedingt erforderlichen elektrischen Verbraucher ausschalten. 
Bremsbelag verschlissen 
Wenn das Symbol  aufleuchtet, suchen Sie bitte einen Fachbetrieb auf,
um die Bremsbeläge vorn (und sicherheitshalber auch hinten) überprüfen
zu lassen. 
1)
Modellabhängig
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

86Cockpit

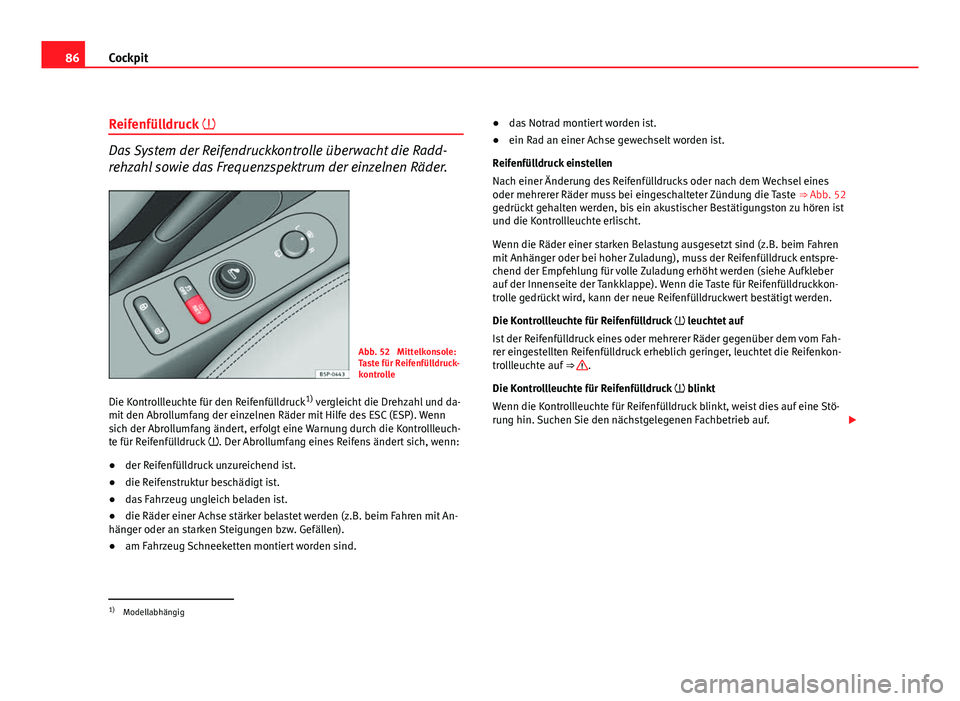

Reifenfülldruck 
Das System der Reifendruckkontrolle überwacht die Radd-
rehzahl sowie das Frequenzspektrum der einzelnen Räder.
Abb. 52 Mittelkonsole:
Taste für Reifenfülldruck-
kontrolle
Die Kontrollleuchte für den Reifenfülldruck 1)
vergleicht die Drehzahl und da-
mit den Abrollumfang der einzelnen Räder mit Hilfe des ESC (ESP). Wenn
sich der Abrollumfang ändert, erfolgt eine Warnung durch die Kontrollleuch-
te für Reifenfülldruck . Der Abrollumfang eines Reifens ändert sich, wenn:
● der Reifenfülldruck unzureichend ist.
● die Reifenstruktur beschädigt ist.
● das Fahrzeug ungleich beladen ist.
● die Räder einer Achse stärker belastet werden (z.B. beim Fahren mit An-
hänger oder an starken Steigungen bzw. Gefällen).
● am Fahrzeug Schneeketten montiert worden sind. ●
das Notrad montiert worden ist.
● ein Rad an einer Achse gewechselt worden ist.
Reifenfülldruck einstellen
Nach einer Änderung des Reifenfülldrucks oder nach dem Wechsel eines
oder mehrerer Räder muss bei eingeschalteter Zündung die Taste ⇒ Abb. 52
gedrückt gehalten werden, bis ein akustischer Bestätigungston zu hören ist
und die Kontrollleuchte erlischt.
Wenn die Räder einer starken Belastung ausgesetzt sind (z.B. beim Fahren
mit Anhänger oder bei hoher Zuladung), muss der Reifenfülldruck entspre-
chend der Empfehlung für volle Zuladung erhöht werden (siehe Aufkleber
auf der Innenseite der Tankklappe). Wenn die Taste für Reifenfülldruckkon-
trolle gedrückt wird, kann der neue Reifenfülldruckwert bestätigt werden.
Die Kontrollleuchte für Reifenfülldruck  leuchtet auf
Ist der Reifenfülldruck eines oder mehrerer Räder gegenüber dem vom Fah-
rer eingestellten Reifenfülldruck erheblich geringer, leuchtet die Reifenkon-
trollleuchte auf ⇒ .
Die Kontrollleuchte für Reifenfülldruck  blinkt
Wenn die Kontrollleuchte für Reifenfülldruck blinkt, weist dies auf eine Stö-
rung hin. Suchen Sie den nächstgelegenen Fachbetrieb auf. 
1)
Modellabhängig

87
Cockpit

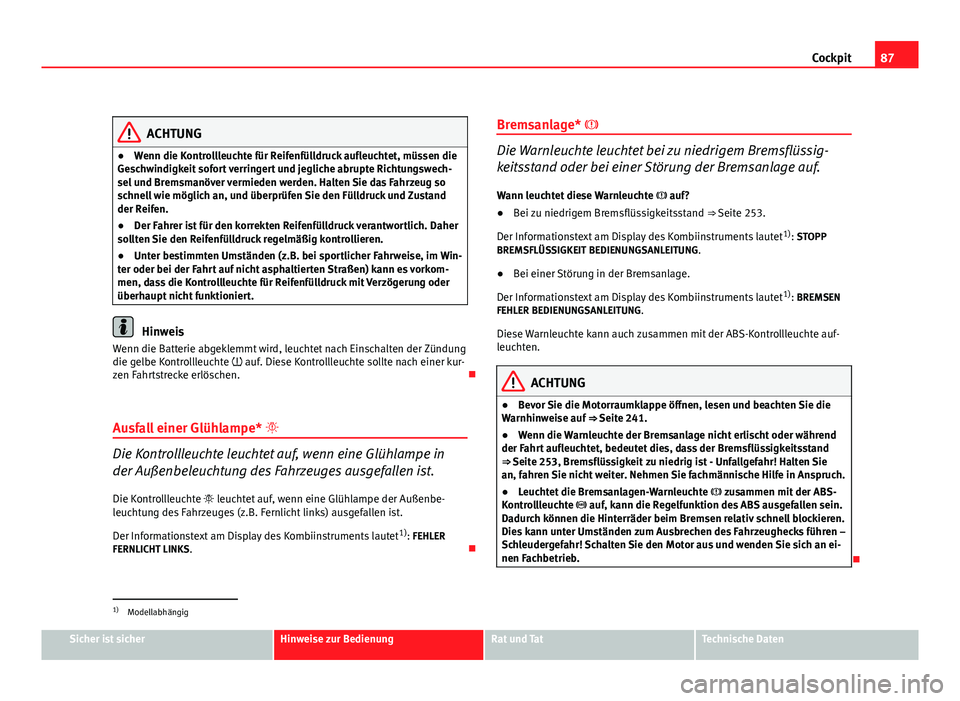

ACHTUNG
● Wenn die Kontrollleuchte für Reifenfülldruck aufleuchtet, müssen die
Geschwindigkeit sofort verringert und jegliche abrupte Richtungswech-
sel und Bremsmanöver vermieden werden. Halten Sie das Fahrzeug so
schnell wie möglich an, und überprüfen Sie den Fülldruck und Zustand
der Reifen.
● Der Fahrer ist für den korrekten Reifenfülldruck verantwortlich. Daher
sollten Sie den Reifenfülldruck regelmäßig kontrollieren.
● Unter bestimmten Umständen (z.B. bei sportlicher Fahrweise, im Win-
ter oder bei der Fahrt auf nicht asphaltierten Straßen) kann es vorkom-
men, dass die Kontrollleuchte für Reifenfülldruck mit Verzögerung oder
überhaupt nicht funktioniert.
Hinweis
Wenn die Batterie abgeklemmt wird, leuchtet nach Einschalten der Zündung
die gelbe Kontrollleuchte  auf. Diese Kontrollleuchte sollte nach einer kur-
zen Fahrtstrecke erlöschen. 
Ausfall einer Glühlampe* 
Die Kontrollleuchte leuchtet auf, wenn eine Glühlampe in
der Außenbeleuchtung des Fahrzeuges ausgefallen ist.
Die Kontrollleuchte  leuchtet auf, wenn eine Glühlampe der Außenbe-
leuchtung des Fahrzeuges (z.B. Fernlicht links) ausgefallen ist.
Der Informationstext am Display des Kombiinstruments lautet 1)
: FEHLER
FERNLICHT LINKS. Bremsanlage* 
Die Warnleuchte leuchtet bei zu niedrigem Bremsflüssig-
keitsstand oder bei einer Störung der Bremsanlage auf.
Wann leuchtet diese Warnleuchte  auf?
● Bei zu niedrigem Bremsflüssigkeitsstand ⇒ Seite 253.
Der Informationstext am Display des Kombiinstruments lautet 1)
: STOPP
BREMSFLÜSSIGKEIT BEDIENUNGSANLEITUNG.
● Bei einer Störung in der Bremsanlage.
Der Informationstext am Display des Kombiinstruments lautet 1)
: BREMSEN
FEHLER BEDIENUNGSANLEITUNG.
Diese Warnleuchte kann auch zusammen mit der ABS-Kontrollleuchte auf-
leuchten.
ACHTUNG
● Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die
Warnhinweise auf ⇒ Seite 241.
● Wenn die Warnleuchte der Bremsanlage nicht erlischt oder während
der Fahrt aufleuchtet, bedeutet dies, dass der Bremsflüssigkeitsstand
⇒  Seite 253, Bremsflüssigkeit zu niedrig ist - Unfallgefahr! Halten Sie
an, fahren Sie nicht weiter. Nehmen Sie fachmännische Hilfe in Anspruch.
● Leuchtet die Bremsanlagen-Warnleuchte  zusammen mit der ABS-
Kontrollleuchte  auf, kann die Regelfunktion des ABS ausgefallen sein.
Dadurch können die Hinterräder beim Bremsen relativ schnell blockieren.
Dies kann unter Umständen zum Ausbrechen des Fahrzeughecks führen –
Schleudergefahr! Schalten Sie den Motor aus und wenden Sie sich an ei-
nen Fachbetrieb.

1) Modellabhängig
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

88Cockpit

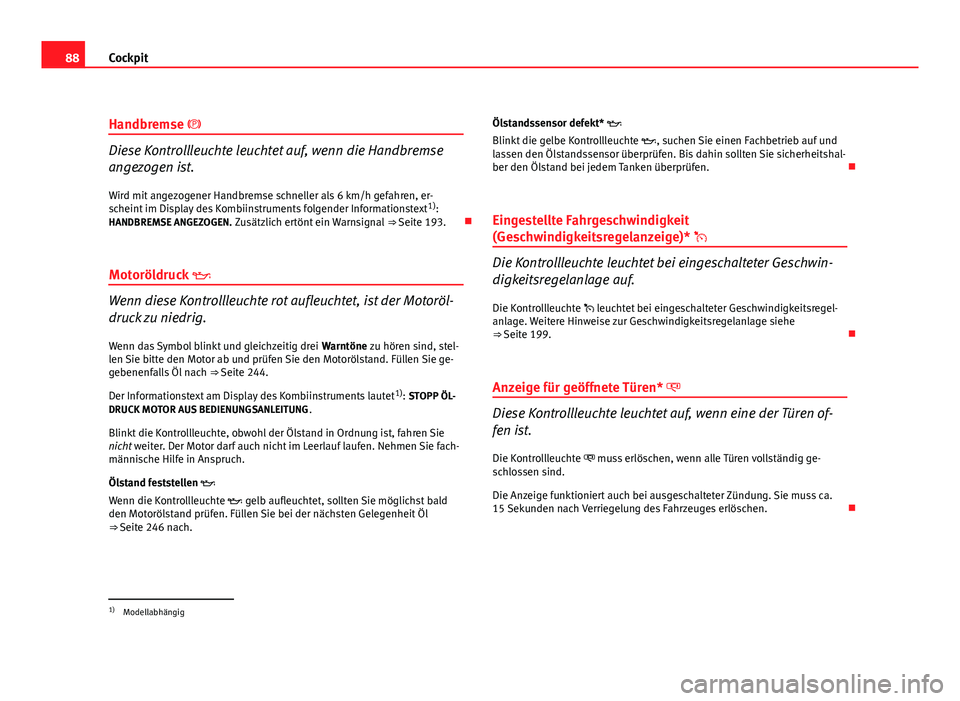

Handbremse 
Diese Kontrollleuchte leuchtet auf, wenn die Handbremse
angezogen ist.
Wird mit angezogener Handbremse schneller als 6 km/h gefahren, er-
scheint im Display des Kombiinstruments folgender Informationstext 1)
:
HANDBREMSE ANGEZOGEN. Zusätzlich ertönt ein Warnsignal ⇒ Seite 193.
Motoröldruck 
Wenn diese Kontrollleuchte rot aufleuchtet, ist der Motoröl-
druck zu niedrig.
Wenn das Symbol blinkt und gleichzeitig drei Warntöne zu hören sind, stel-
len Sie bitte den Motor ab und prüfen Sie den Motorölstand. Füllen Sie ge-
gebenenfalls Öl nach ⇒ Seite 244.
Der Informationstext am Display des Kombiinstruments lautet 1)
: STOPP ÖL-
DRUCK MOTOR AUS BEDIENUNGSANLEITUNG .
Blinkt die Kontrollleuchte, obwohl der Ölstand in Ordnung ist, fahren Sie
nicht weiter. Der Motor darf auch nicht im Leerlauf laufen. Nehmen Sie fach-
männische Hilfe in Anspruch.
Ölstand feststellen 
Wenn die Kontrollleuchte  gelb aufleuchtet, sollten Sie möglichst bald
den Motorölstand prüfen. Füllen Sie bei der nächsten Gelegenheit Öl
⇒ Seite 246 nach. Ölstandssensor defekt* 
Blinkt die gelbe Kontrollleuchte
, suchen Sie einen Fachbetrieb auf und
lassen den Ölstandssensor überprüfen. Bis dahin sollten Sie sicherheitshal-
ber den Ölstand bei jedem Tanken überprüfen. 
Eingestellte Fahrgeschwindigkeit
(Geschwindigkeitsregelanzeige)* 
Die Kontrollleuchte leuchtet bei eingeschalteter Geschwin-
digkeitsregelanlage auf. Die Kontrollleuchte  leuchtet bei eingeschalteter Geschwindigkeitsregel-
anlage. Weitere Hinweise zur Geschwindigkeitsregelanlage siehe
⇒ Seite 199. 
Anzeige für geöffnete Türen* 
Diese Kontrollleuchte leuchtet auf, wenn eine der Türen of-
fen ist. Die Kontrollleuchte  muss erlöschen, wenn alle Türen vollständig ge-
schlossen sind.
Die Anzeige funktioniert auch bei ausgeschalteter Zündung. Sie muss ca.
15 Sekunden nach Verriegelung des Fahrzeuges erlöschen. 
1)
Modellabhängig
