Seat Altea XL 2012 Manual de instrucciones (in Spanish)

119
Luces y visibilidad
Luces y visibilidad

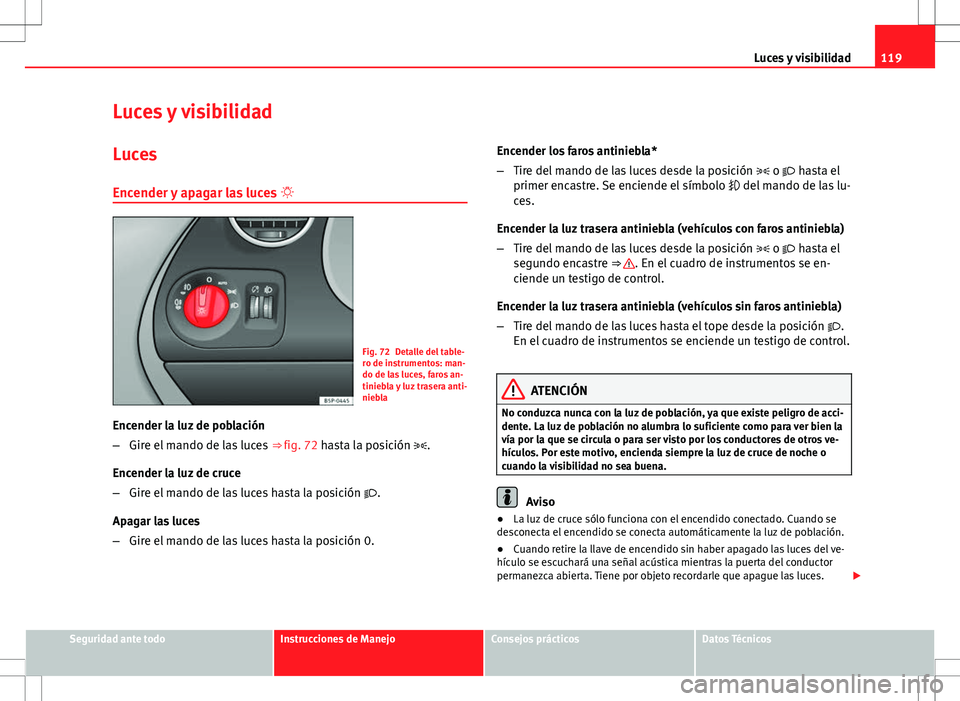

Luces Encender y apagar las luces 
Fig. 72 Detalle del table-
ro de instrumentos: man-
do de las luces, faros an-
tiniebla y luz trasera anti-
niebla
Encender la luz de población
– Gire el mando de las luces ⇒ fig. 72 hasta la posición .
Encender la luz de cruce
– Gire el mando de las luces hasta la posición .
Apagar las luces
– Gire el mando de las luces hasta la posición 0. Encender los faros antiniebla*
–
Tire del mando de las luces desde la posición  o  hasta el
primer encastre. Se enciende el símbolo  del mando de las lu-
ces.
Encender la luz trasera antiniebla (vehículos con faros antiniebla)
– Tire del mando de las luces desde la posición  o  hasta el
segundo encastre ⇒ 
. En el cuadro de instrumentos se en-
ciende un testigo de control.
Encender la luz trasera antiniebla (vehículos sin faros antiniebla)
– Tire del mando de las luces hasta el tope desde la posición .
En el cuadro de instrumentos se enciende un testigo de control.
ATENCIÓN
No conduzca nunca con la luz de población, ya que existe peligro de acci-
dente. La luz de población no alumbra lo suficiente como para ver bien la
vía por la que se circula o para ser visto por los conductores de otros ve-
hículos. Por este motivo, encienda siempre la luz de cruce de noche o
cuando la visibilidad no sea buena.
Aviso
● La luz de cruce sólo funciona con el encendido conectado. Cuando se
desconecta el encendido se conecta automáticamente la luz de población.
● Cuando retire la llave de encendido sin haber apagado las luces del ve-
hículo se escuchará una señal acústica mientras la puerta del conductor
permanezca abierta. Tiene por objeto recordarle que apague las luces. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

120Luces y visibilidad
● La luz trasera antiniebla es tan clara que puede deslumbrar a los vehícu-
los que vengan por detrás. Utilice la luz trasera antiniebla sólo cuando la
visibilidad sea muy escasa.
● El dispositivo de remolque montado de fábrica está construido de tal
forma que la luz trasera antiniebla del vehículo tractor se apaga automáti-
camente cuando se lleva un remolque con luz trasera antiniebla.
● Tenga en cuenta las prescripciones legales al utilizar los dispositivos de
señalización e iluminación descritos.
● Según las condiciones metereológicas (mucho frío o humedad), podrían
empañarse temporalmente los faros delanteros, traseros y los intermiten-
tes. Esto no afecta a la vida útil del sistema de iluminación. Encendiendo
las luces, los faros se desempañarán en poco tiempo. 
Encendido automático de luces*
Fig. 73 Encendido auto-
mático de luces
Activación
– Gire el conmutador a la posición “Auto”, ésta indicación se ilu-
minará. Desactivación
–
Gire el conmutador de las luces a la posición 0.
Encendido automático de luces
Cuando el control automático de la luz de cruce está activado, un fotosen-
sor se encarga de encender automáticamente la luz de cruce cuando, por
ejemplo, se entra de día en un túnel.
El sensor de lluvia enciende la luz de cruce cuando los limpiaparabrisas
funcionan de forma continuada durante algunos segundos y la apaga de
nuevo cuando el barrido continuado o a intervalos del limpiaparabrisas per-
manece desconectado durante algunos minutos ⇒ página 133.
Cuando el control automático de la luz de cruce está conectado pero la luz
de cruce apagada, se enciende el testigo  en el mando de las luces
⇒ fig. 73. Si el control automático enciende la luz de cruce, se encenderá la
iluminación de los instrumentos y los mandos.
ATENCIÓN
● Aunque el encendido automático de luces esté activado, la luz de cru-
ce no se enciende en caso de niebla. Deberá entonces, encender manual-
mente la luz de cruce.
Aviso
● En vehículos con encendido automático de luces, cuando retire la llave
de encendido, sólo se escuchará la señal acústica si el mando de las luces
está en la posición  o  si el vehículo no dispone de la función Coming
Home.
● Cuando el encendido automático de luces esté activado, no se podrán
encender al mismo tiempo ni los faros antiniebla ni la luz trasera antiniebla.
● Tenga en cuenta las prescripciones legales al utilizar los dispositivos de
señalización e iluminación descritos. 

121
Luces y visibilidad
● No ponga pegatinas en el parabrisas delante del sensor. Podría causar
perturbaciones o fallos en el encendido automático de luces.
● Para evitar dañar los pilotos, las luces colocadas sobre el portón del ma-
letero se apagan cuando éste se abre (según país). 
Luces diurnas*
La luz de día permite reducir el riesgo de accidentes, au-
mentando la visibilidad de su vehículo. La luz de marcha
diurna se enciende automáticamente al conectar el encendi-
do. Se desactiva automáticamente al conectar la luz de po-
blación.
Luces diurnas (faros halógenos) 1)
Las luces diurnas aumentan la seguridad vial en vehículos con faros haló-
genos. Comprenden las luces de cruce, de posición y de la matrícula.
Las luces diurnas se encienden cada vez que se conecta el encendido si el
mando de las luces se encuentra en la posición 0 o . En función del mo-
delo se indicará su conexión mediante el testigo de control  del mando
de las luces o mediante el encendido de la iluminación del cuadro de ins-
trumentos.
Usted no puede encender ni apagar las luces diurnas. Si quiere desactivar-
las, diríjase a un taller especializado.
Luces diurnas (faros bi-xenón)
Las luces diurnas aumentan la seguridad vial en vehículos con faros bi-xe-
nón. Se trata de unas luces integradas por separado en los faros que se en-
cienden cada vez que se conecta el encendido si el mando de las luces se
encuentra en la posición 0 o . Control automático de la luz de cruce en combinación con las luces diurnas
(faros bi-xenón)
Si el
control de la luz de cruce y las luces diurnas están activas simultánea-
mente, la luz de cruce y la iluminación de los instrumentos se encenderán
automáticamente cuando la situación lo requiera (p.ej. al entrar en un tú-
nel) y las luces diurnas se apagarán. Cuando el control automático de la luz
de cruce apague la luz de cruce (p.ej. al salir del túnel), las luces diurnas se
encenderán de nuevo.
Activación de las luces diurnas
Con el contacto apagado, mueva la palanca de los intermitentes y la luz de
carretera hacia arriba y hacia atrás (intermitente derecho y ráfagas de luz) y
manténgala en esta posición.
Conecte el encendido manteniendo esta posición durante 3 segundos. Las
luces diurnas quedan activadas y pueden encenderse.
Desactivación de las luces diurnas
Con el contacto apagado, mueva la palanca de los intermitentes y la luz de
carretera hacia abajo y hacia atrás (intermitente izquierdo y ráfagas de luz)
y manténgala en esta posición.
Conecte el encendido manteniendo esta posición durante 3 segundos. Las
luces diurnas quedan desactivadas y no pueden encenderse.
Activación de las luces diurnas (faros bi-xenón)
Quite la llave del contacto, mueva la palanca de los intermitentes hacia arri-
ba (intermitente derecho) y presiónela hacia atrás en posición ráfagas de
luz y manténgala permanentemente esta posición.
Ponga la llave y dé contacto, manteniendo esta posición durante 3 segun-
dos. Pasado este tiempo, quite el contacto. Las luces diurnas quedan acti-
vadas y pueden encenderse. 
1)
Sólo disponible en algunos países o como equipamiento opcional
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

122Luces y visibilidad
Desactivación de las luces diurnas (faros bi-xenón)
Quite la llave del contacto, mueva la palanca de los intermitentes hacia arri-
ba (intermitente izquierdo) y presiónela hacia atrás en posición ráfagas de
luz y manténgala permanentemente esta posición.
Ponga la llave y dé contacto, manteniendo esta posición durante 3 segun-
dos. Pasado este tiempo, quite el contacto. Las luces diurnas quedan de-
sactivadas y no pueden encenderse.
Aviso
En algunos países se deben observar las disposiciones legales al respecto. 
Función coming/leaving home*
La función Coming Home se controla de forma manual. La
función Leaving Home se controla mediante un fotosensor. Si la función Coming Home o Leaving Home se halla conectada, se encen-
derán a modo de luces de orientación las luces de posición y de cruce de-
lanteras, las luces traseras y la luz de la placa de la matrícula.
Función Coming Home
La función Coming Home se activa desconectando el encendido y accionan-
do brevemente las ráfagas de luz. Tras abrir la puerta del conductor, se en-
cenderá la iluminación Coming Home. Si la puerta del conductor ya está
abierta al accionar brevemente las ráfagas de luz, la iluminación Coming
Home se encenderá inmediatamente.
Al cerrar la última puerta del vehículo o el capó del maletero comienza el
retardo de apagado de los faros de la función Coming Home.
La iluminación Coming Home se apaga en los siguientes casos: ●
Si transcurre el tiempo ajustado para el retardo de apagado de los faros
tras cerrar todas las puertas del vehículo y el portón trasero.
● Si, 30 segundos después de haberse conectado, aún está abierta algu-
na puerta o el portón trasero.
● Si se coloca el mando de las luces en la posición .
● Si se conecta el encendido.
Función Leaving Home
La función Leaving Home se activa al desbloquear el vehículo si:
● el mando de las luces está en la posición  y
● el fotosensor detecta “oscuridad”.
La iluminación Leaving Home se apaga en los siguientes casos:
● Si transcurre el tiempo ajustado para el retardo de apagado de los faros
● Si se bloquea el vehículo de nuevo.
● Si se coloca el mando de las luces en la posición .
● Si se conecta el encendido.
Aviso
En el menú Luces y visibilidad ⇒ página 78 puede ajustar el retardo de apa-
gado de los faros de la función Coming Home y Leaving Home así como co-
nectar o desconectar esta función.
● Si con las luces encendidas extrae la llave del encendido, acciona las rá-
fagas de luz brevemente y abre la puerta del conductor, no se escuchará
ninguna señal acústica pues, al estar encendida la función Coming Home,
las luces se apagarán automáticamente transcurrido un tiempo (excepto si
el mando de las luces está en la posición  o . 

123
Luces y visibilidad
Iluminación de instrumentos y mandos / regulación del
alcance de los faros
Fig. 74 Tablero de instru-
mentos: reguladores de
la iluminación de instru-
mentos y mandos y del
alcance de los faros
Iluminación de instrumentos y mandos 1
Con las luces encendidas se puede regular la intensidad de la luz de los ins-
trumentos y mandos girando la ruedecilla moleteada
⇒ fig. 74 1.
Un fototransistor integrado en el cuadro de instrumentos regula la ilumina-
ción de los instrumentos (iluminación de indicadores y escalas), así como
la iluminación de la consola central y de los displays.
Con la luz apagada y el encendido conectado, la iluminación de los instru-
mentos (indicadores y escalas) está encendida. A medida que la luz del en-
torno disminuye, va disminuyendo también la iluminación de los instru-
mentos. Cuando la claridad de la luz del entorno es mínima se apaga la ilu-
minación de los instrumentos. Esta función pretende recordar al conductor
que encienda la luz de cruce cuando la luz exterior sea insuficiente.
Regulación del alcance de los faros 2
Con el regulador eléctrico del alcance de los faros 2 se pueden adaptar los
faros sin escalonamientos al estado de carga del vehículo. Con ello se evita deslumbrar más de lo normal a los conductores que circulan en sentido
contrario. Al mismo tiempo, regulando correctamente el alcance de los fa-
ros se consiguen mejores condiciones de visibilidad para el conductor.
Los faros sólo pueden ajustarse estando la luz de cruce encendida. Para ba-
jar el haz de luz gire la ruedecilla
2
hacia abajo desde la posición básica
0.
Regulación dinámica del alcance de las luces
Los vehículos con lámparas de descarga de gas (“luz de xenon”) disponen
de una regulación dinámica del alcance de las luces . De este modo, al en-
cender las luces, el alcance de las mismas se regula en función del estado
de carga del vehículo y, al acelerar y frenar, los “movimientos de cabeceo”
se compensan automáticamente.
Los vehículos con lámparas de descarga de gas no disponen del regulador
del alcance de las luces. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

124Luces y visibilidad

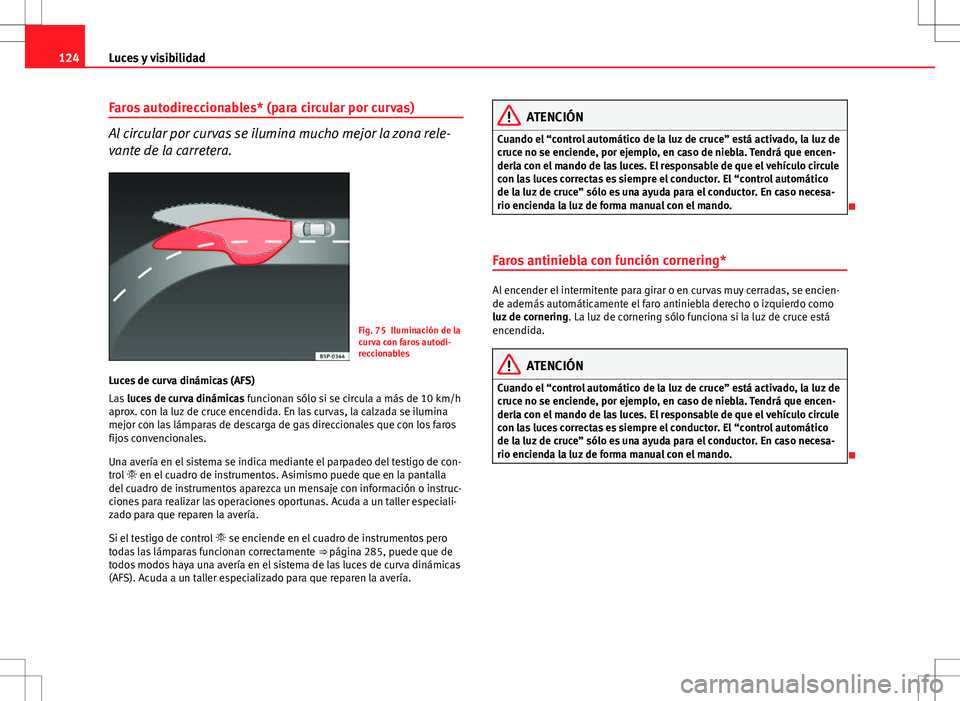

Faros autodireccionables* (para circular por curvas)
Al circular por curvas se ilumina mucho mejor la zona rele-
vante de la carretera.
Fig. 75 Iluminación de la
curva con faros autodi-
reccionables
Luces de curva dinámicas (AFS)
Las luces de curva dinámicas funcionan sólo si se circula a más de 10 km/h
aprox. con la luz de cruce encendida. En las curvas, la calzada se ilumina
mejor con las lámparas de descarga de gas direccionales que con los faros
fijos convencionales.
Una avería en el sistema se indica mediante el parpadeo del testigo de con-
trol  en el cuadro de instrumentos. Asimismo puede que en la pantalla
del cuadro de instrumentos aparezca un mensaje con información o instruc-
ciones para realizar las operaciones oportunas. Acuda a un taller especiali-
zado para que reparen la avería.
Si el testigo de control  se enciende en el cuadro de instrumentos pero
todas las lámparas funcionan correctamente ⇒ página 285, puede que de
todos modos haya una avería en el sistema de las luces de curva dinámicas
(AFS). Acuda a un taller especializado para que reparen la avería.
ATENCIÓN
Cuando el “control automático de la luz de cruce” está activado, la luz de
cruce no se enciende, por ejemplo, en caso de niebla. Tendrá que encen-
derla con el mando de las luces. El responsable de que el vehículo circule
con las luces correctas es siempre el conductor. El “control automático
de la luz de cruce” sólo es una ayuda para el conductor. En caso necesa-
rio encienda la luz de forma manual con el mando.

Faros antiniebla con función cornering*
Al encender el intermitente para girar o en curvas muy cerradas, se encien-
de además automáticamente el faro antiniebla derecho o izquierdo como
luz de cornering . La luz de cornering sólo funciona si la luz de cruce está
encendida.
ATENCIÓN
Cuando el “control automático de la luz de cruce” está activado, la luz de
cruce no se enciende, por ejemplo, en caso de niebla. Tendrá que encen-
derla con el mando de las luces. El responsable de que el vehículo circule
con las luces correctas es siempre el conductor. El “control automático
de la luz de cruce” sólo es una ayuda para el conductor. En caso necesa-
rio encienda la luz de forma manual con el mando.


125
Luces y visibilidad

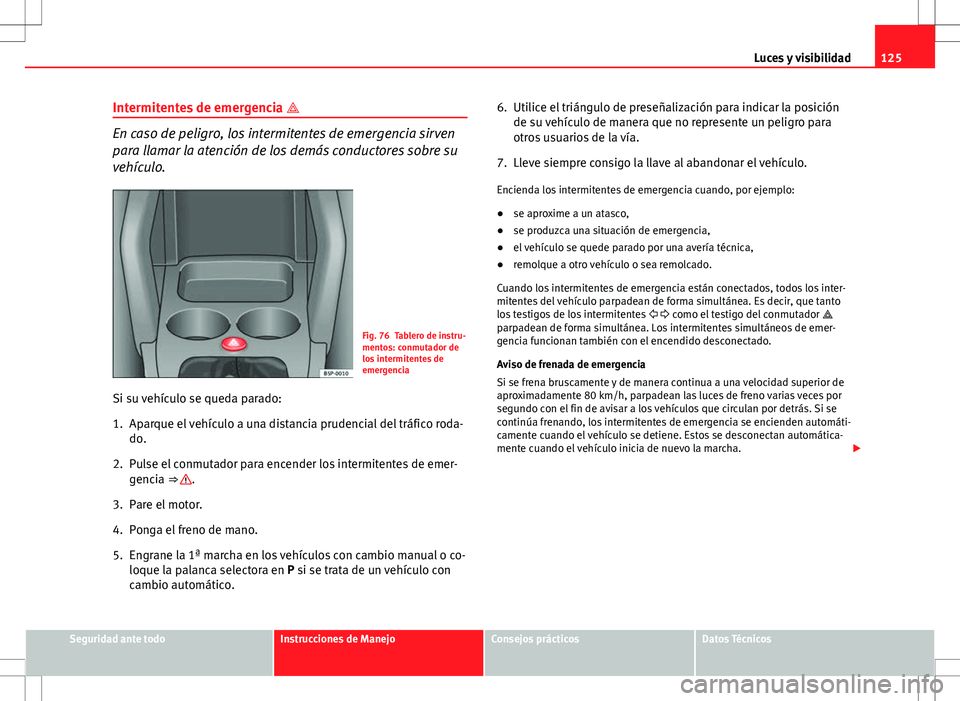

Intermitentes de emergencia 
En caso de peligro, los intermitentes de emergencia sirven
para llamar la atención de los demás conductores sobre su
vehículo.
Fig. 76 Tablero de instru-
mentos: conmutador de
los intermitentes de
emergencia
Si su vehículo se queda parado:
1. Aparque el vehículo a una distancia prudencial del tráfico roda- do.
2. Pulse el conmutador para encender los intermitentes de emer- gencia ⇒ 
.
3. Pare el motor.
4. Ponga el freno de mano.
5. Engrane la 1ª marcha en los vehículos con cambio manual o co- loque la palanca selectora en P si se trata de un vehículo con
cambio automático. 6. Utilice el triángulo de preseñalización para indicar la posición
de su vehículo de manera que no represente un peligro para
otros usuarios de la vía.
7. Lleve siempre consigo la llave al abandonar el vehículo.
Encienda los intermitentes de emergencia cuando, por ejemplo:
● se aproxime a un atasco,
● se produzca una situación de emergencia,
● el vehículo se quede parado por una avería técnica,
● remolque a otro vehículo o sea remolcado.
Cuando los intermitentes de emergencia están conectados, todos los inter-
mitentes del vehículo parpadean de forma simultánea. Es decir, que tanto
los testigos de los intermitentes   como el testigo del conmutador 
parpadean de forma simultánea. Los intermitentes simultáneos de emer-
gencia funcionan también con el encendido desconectado.
Aviso de frenada de emergencia
Si se frena bruscamente y de manera continua a una velocidad superior de
aproximadamente 80 km/h, parpadean las luces de freno varias veces por
segundo con el fin de avisar a los vehículos que circulan por detrás. Si se
continúa frenando, los intermitentes de emergencia se encienden automáti-
camente cuando el vehículo se detiene. Estos se desconectan automática-
mente cuando el vehículo inicia de nuevo la marcha. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

126Luces y visibilidad

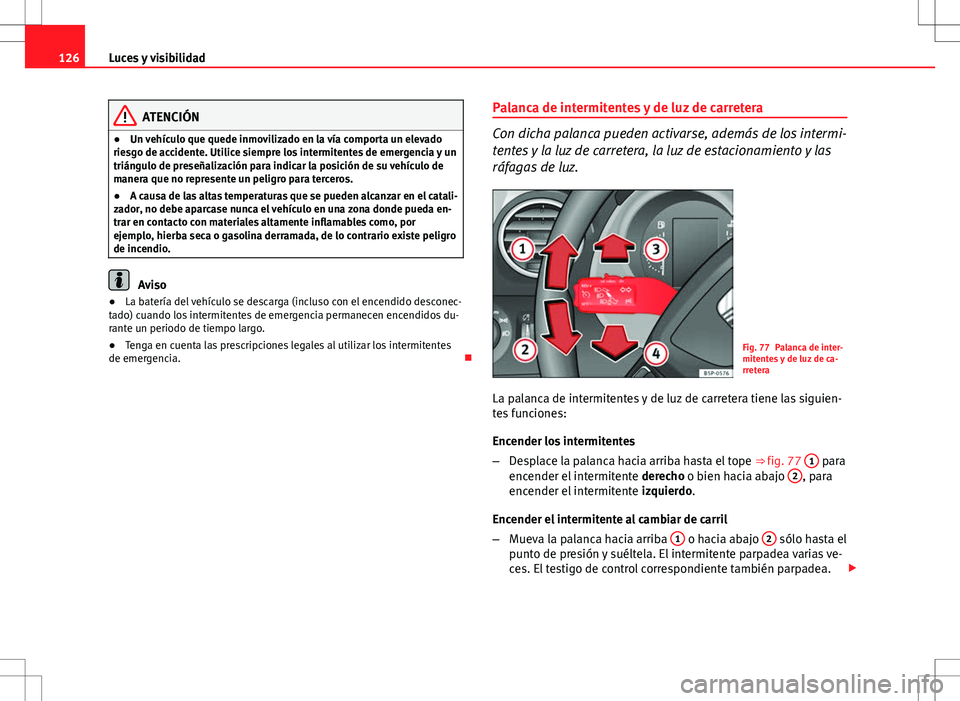

ATENCIÓN
● Un vehículo que quede inmovilizado en la vía comporta un elevado
riesgo de accidente. Utilice siempre los intermitentes de emergencia y un
triángulo de preseñalización para indicar la posición de su vehículo de
manera que no represente un peligro para terceros.
● A causa de las altas temperaturas que se pueden alcanzar en el catali-
zador, no debe aparcase nunca el vehículo en una zona donde pueda en-
trar en contacto con materiales altamente inflamables como, por
ejemplo, hierba seca o gasolina derramada, de lo contrario existe peligro
de incendio.
Aviso
● La batería del vehículo se descarga (incluso con el encendido desconec-
tado) cuando los intermitentes de emergencia permanecen encendidos du-
rante un periodo de tiempo largo.
● Tenga en cuenta las prescripciones legales al utilizar los intermitentes
de emergencia. Palanca de intermitentes y de luz de carretera
Con dicha palanca pueden activarse, además de los intermi-
tentes y la luz de carretera, la luz de estacionamiento y las
ráfagas de luz.
Fig. 77 Palanca de inter-
mitentes y de luz de ca-
rretera
La palanca de intermitentes y de luz de carretera tiene las siguien-
tes funciones:
Encender los intermitentes
– Desplace la palanca hacia arriba hasta el tope ⇒ fig. 77 1
para
encender el intermitente derecho o bien hacia abajo 2, para
encender el intermitente izquierdo.
Encender el intermitente al cambiar de carril
– Mueva la palanca hacia arriba 1
o hacia abajo 2 sólo hasta el
punto de presión y suéltela. El intermitente parpadea varias ve-
ces. El testigo de control correspondiente también parpadea. 

127
Luces y visibilidad

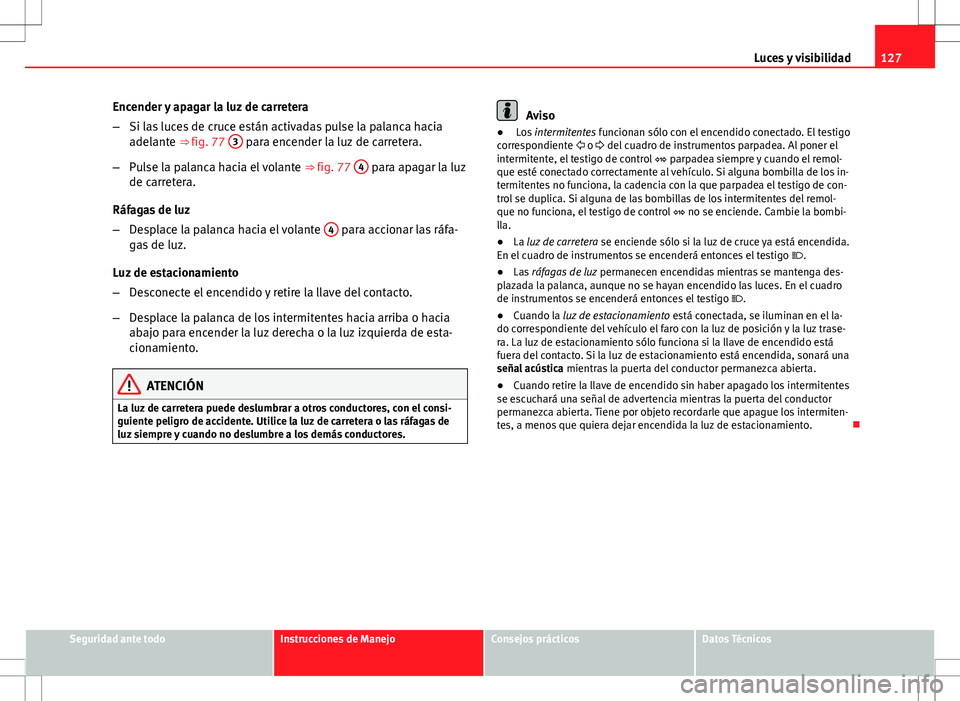

Encender y apagar la luz de carretera
– Si las luces de cruce están activadas pulse la palanca hacia
adelante ⇒ fig. 77 3
para encender la luz de carretera.
– Pulse la palanca hacia el volante ⇒ fig. 77 4
para apagar la luz
de carretera.
Ráfagas de luz
– Desplace la palanca hacia el volante 4
para accionar las ráfa-
gas de luz.
Luz de estacionamiento
– Desconecte el encendido y retire la llave del contacto.
– Desplace la palanca de los intermitentes hacia arriba o hacia
abajo para encender la luz derecha o la luz izquierda de esta-
cionamiento.
ATENCIÓN
La luz de carretera puede deslumbrar a otros conductores, con el consi-
guiente peligro de accidente. Utilice la luz de carretera o las ráfagas de
luz siempre y cuando no deslumbre a los demás conductores.
Aviso
● Los intermitentes funcionan sólo con el encendido conectado. El testigo
correspondiente  o  del cuadro de instrumentos parpadea. Al poner el
intermitente, el testigo de control  parpadea siempre y cuando el remol-
que esté conectado correctamente al vehículo. Si alguna bombilla de los in-
termitentes no funciona, la cadencia con la que parpadea el testigo de con-
trol se duplica. Si alguna de las bombillas de los intermitentes del remol-
que no funciona, el testigo de control  no se enciende. Cambie la bombi-
lla.
● La luz de carretera se enciende sólo si la luz de cruce ya está encendida.
En el cuadro de instrumentos se encenderá entonces el testigo .
● Las ráfagas de luz permanecen encendidas mientras se mantenga des-
plazada la palanca, aunque no se hayan encendido las luces. En el cuadro
de instrumentos se encenderá entonces el testigo .
● Cuando la luz de estacionamiento está conectada, se iluminan en el la-
do correspondiente del vehículo el faro con la luz de posición y la luz trase-
ra. La luz de estacionamiento sólo funciona si la llave de encendido está
fuera del contacto. Si la luz de estacionamiento está encendida, sonará una
señal acústica mientras la puerta del conductor permanezca abierta.
● Cuando retire la llave de encendido sin haber apagado los intermitentes
se escuchará una señal de advertencia mientras la puerta del conductor
permanezca abierta. Tiene por objeto recordarle que apague los intermiten-
tes, a menos que quiera dejar encendida la luz de estacionamiento. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

128Luces y visibilidad

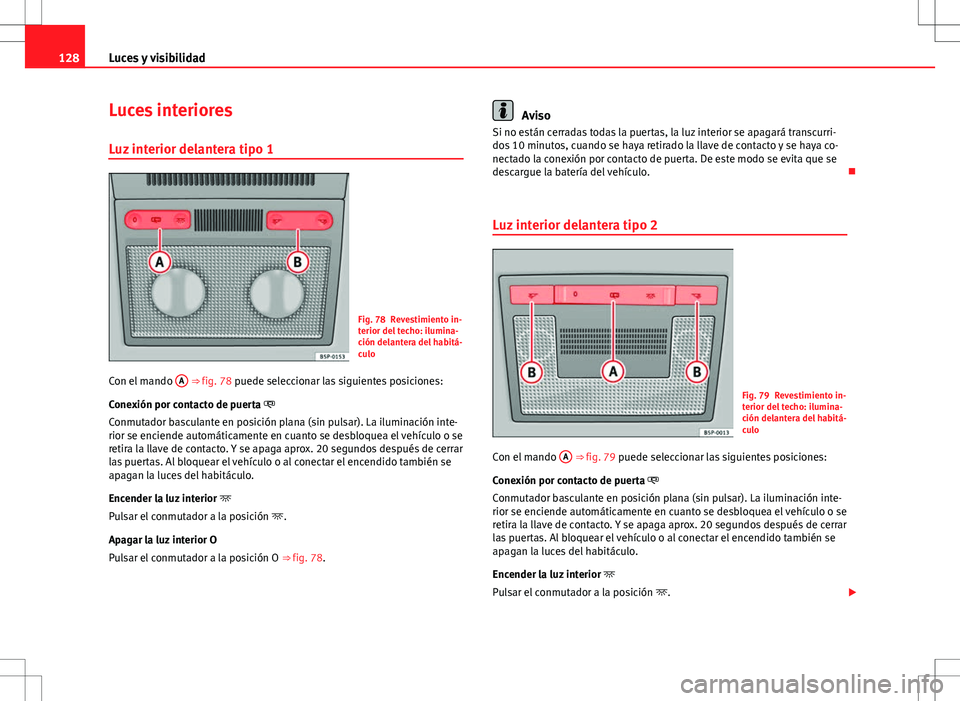

Luces interiores
Luz interior delantera tipo 1
Fig. 78 Revestimiento in-
terior del techo: ilumina-
ción delantera del habitá-
culo
Con el mando A

⇒  fig. 78 puede seleccionar las siguientes posiciones:
Conexión por contacto de puerta 
Conmutador basculante en posición plana (sin pulsar). La iluminación inte-
rior se enciende automáticamente en cuanto se desbloquea el vehículo o se
retira la llave de contacto. Y se apaga aprox. 20 segundos después de cerrar
las puertas. Al bloquear el vehículo o al conectar el encendido también se
apagan la luces del habitáculo.
Encender la luz interior 
Pulsar el conmutador a la posición .
Apagar la luz interior O
Pulsar el conmutador a la posición O ⇒ fig. 78.
Aviso
Si no están cerradas todas la puertas, la luz interior se apagará transcurri-
dos 10 minutos, cuando se haya retirado la llave de contacto y se haya co-
nectado la conexión por contacto de puerta. De este modo se evita que se
descargue la batería del vehículo. 
Luz interior delantera tipo 2
Fig. 79 Revestimiento in-
terior del techo: ilumina-
ción delantera del habitá-
culo
Con el mando A
⇒ fig. 79 puede seleccionar las siguientes posiciones:
Conexión por contacto de puerta 
Conmutador basculante en posición plana (sin pulsar). La iluminación inte-
rior se enciende automáticamente en cuanto se desbloquea el vehículo o se
retira la llave de contacto. Y se apaga aprox. 20 segundos después de cerrar
las puertas. Al bloquear el vehículo o al conectar el encendido también se
apagan la luces del habitáculo.
Encender la luz interior 
Pulsar el conmutador a la posición . 
