Seat Altea XL 2012 Manual del propietario (in Spanish)

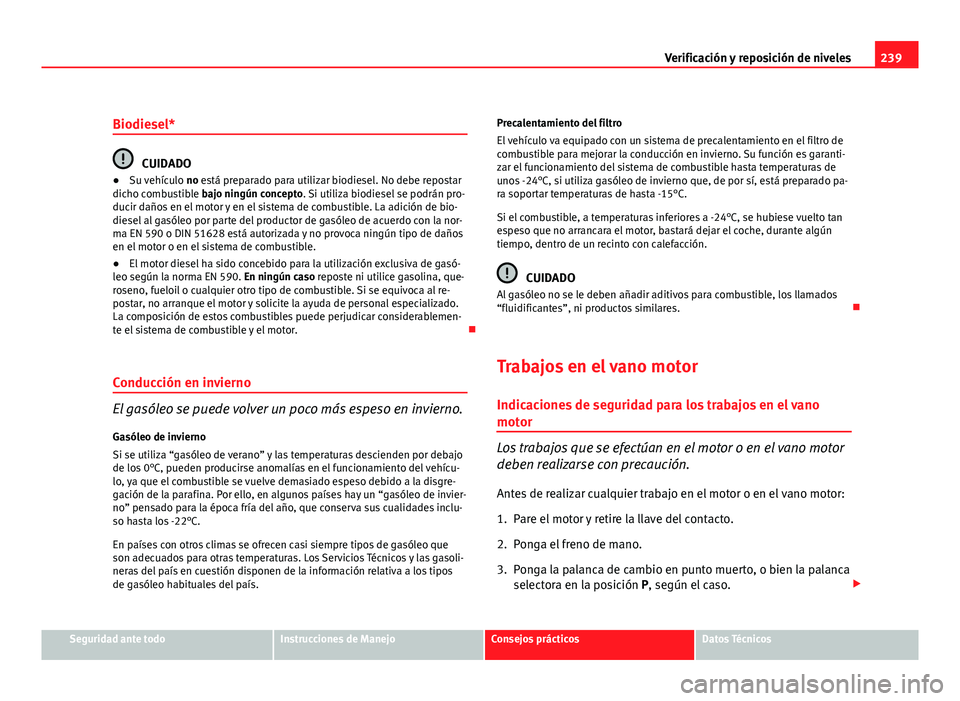

239
Verificación y reposición de niveles
Biodiesel*
CUIDADO
● Su vehículo no está preparado para utilizar biodiesel. No debe repostar
dicho combustible bajo ningún concepto. Si utiliza biodiesel se podrán pro-
ducir daños en el motor y en el sistema de combustible. La adición de bio-
diesel al gasóleo por parte del productor de gasóleo de acuerdo con la nor-
ma EN 590 o DIN 51628 está autorizada y no provoca ningún tipo de daños
en el motor o en el sistema de combustible.
● El motor diesel ha sido concebido para la utilización exclusiva de gasó-
leo según la norma EN 590. En ningún caso reposte ni utilice gasolina, que-
roseno, fueloil o cualquier otro tipo de combustible. Si se equivoca al re-
postar, no arranque el motor y solicite la ayuda de personal especializado.
La composición de estos combustibles puede perjudicar considerablemen-
te el sistema de combustible y el motor. 
Conducción en invierno
El gasóleo se puede volver un poco más espeso en invierno. Gasóleo de invierno
Si se utiliza “gasóleo de verano” y las temperaturas descienden por debajo
de los 0°C, pueden producirse anomalías en el funcionamiento del vehícu-
lo, ya que el combustible se vuelve demasiado espeso debido a la disgre-
gación de la parafina. Por ello, en algunos países hay un “gasóleo de invier-
no” pensado para la época fría del año, que conserva sus cualidades inclu-
so hasta los -22°C.
En países con otros climas se ofrecen casi siempre tipos de gasóleo que
son adecuados para otras temperaturas. Los Servicios Técnicos y las gasoli-
neras del país en cuestión disponen de la información relativa a los tipos
de gasóleo habituales del país. Precalentamiento del filtro
El vehículo va equipado con un sistema de precalentamiento en el filtro de
combustible para mejorar la conducción en invierno. Su función es garanti-
zar el funcionamiento del sistema de combustible hasta temperaturas de
unos -24°C, si utiliza gasóleo de invierno que, de por sí, está preparado pa-
ra soportar temperaturas de hasta -15°C.
Si el combustible, a temperaturas inferiores a -24°C, se hubiese vuelto tan
espeso que no arrancara el motor, bastará dejar el coche, durante algún
tiempo, dentro de un recinto con calefacción.
CUIDADO
Al gasóleo no se le deben añadir aditivos para combustible, los llamados
“fluidificantes”, ni productos similares. 
Trabajos en el vano motor
Indicaciones de seguridad para los trabajos en el vano
motor
Los trabajos que se efectúan en el motor o en el vano motor
deben realizarse con precaución. Antes de realizar cualquier trabajo en el motor o en el vano motor:
1. Pare el motor y retire la llave del contacto.
2. Ponga el freno de mano.
3. Ponga la palanca de cambio en punto muerto, o bien la palanca selectora en la posición P, según el caso. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

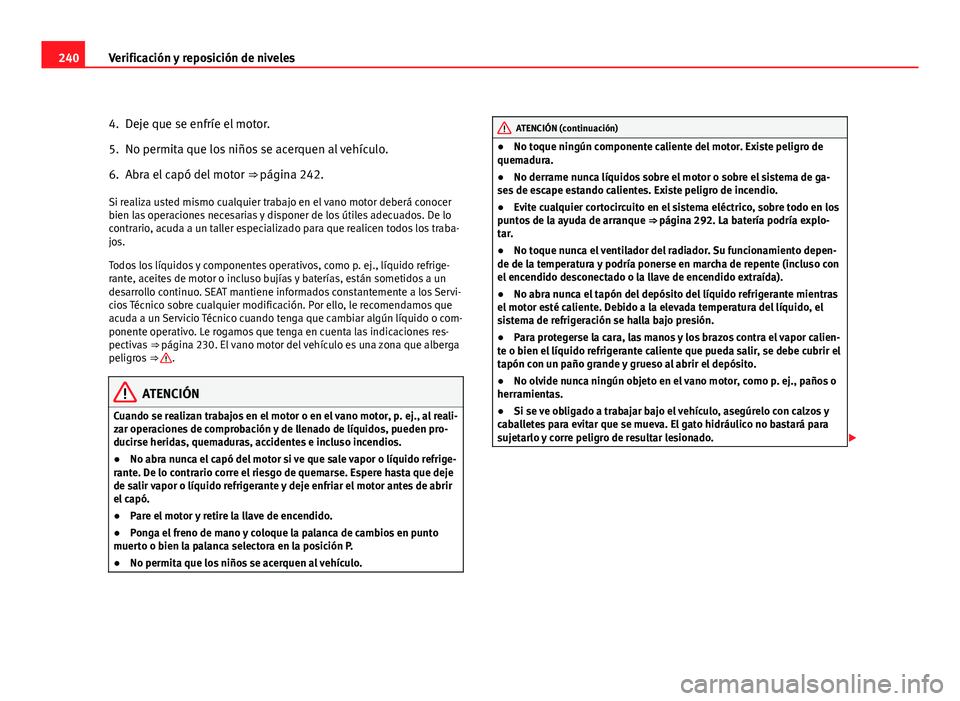

240Verificación y reposición de niveles
4. Deje que se enfríe el motor.
5. No permita que los niños se acerquen al vehículo.
6. Abra el capó del motor ⇒ página 242.
Si realiza usted mismo cualquier trabajo en el vano motor deberá conocer
bien las operaciones necesarias y disponer de los útiles adecuados. De lo
contrario, acuda a un taller especializado para que realicen todos los traba-
jos.
Todos los líquidos y componentes operativos, como p. ej., líquido refrige-
rante, aceites de motor o incluso bujías y baterías, están sometidos a un
desarrollo continuo. SEAT mantiene informados constantemente a los Servi-
cios Técnico sobre cualquier modificación. Por ello, le recomendamos que
acuda a un Servicio Técnico cuando tenga que cambiar algún líquido o com-
ponente operativo. Le rogamos que tenga en cuenta las indicaciones res-
pectivas ⇒ página 230. El vano motor del vehículo es una zona que alberga
peligros ⇒ 
.
ATENCIÓN
Cuando se realizan trabajos en el motor o en el vano motor, p. ej., al reali-
zar operaciones de comprobación y de llenado de líquidos, pueden pro-
ducirse heridas, quemaduras, accidentes e incluso incendios.
● No abra nunca el capó del motor si ve que sale vapor o líquido refrige-
rante. De lo contrario corre el riesgo de quemarse. Espere hasta que deje
de salir vapor o líquido refrigerante y deje enfriar el motor antes de abrir
el capó.
● Pare el motor y retire la llave de encendido.
● Ponga el freno de mano y coloque la palanca de cambios en punto
muerto o bien la palanca selectora en la posición P.
● No permita que los niños se acerquen al vehículo.
ATENCIÓN (continuación)
● No toque ningún componente caliente del motor. Existe peligro de
quemadura.
● No derrame nunca líquidos sobre el motor o sobre el sistema de ga-
ses de escape estando calientes. Existe peligro de incendio.
● Evite cualquier cortocircuito en el sistema eléctrico, sobre todo en los
puntos de la ayuda de arranque ⇒ página 292. La batería podría explo-
tar.
● No toque nunca el ventilador del radiador. Su funcionamiento depen-
de de la temperatura y podría ponerse en marcha de repente (incluso con
el encendido desconectado o la llave de encendido extraída).
● No abra nunca el tapón del depósito del líquido refrigerante mientras
el motor esté caliente. Debido a la elevada temperatura del líquido, el
sistema de refrigeración se halla bajo presión.
● Para protegerse la cara, las manos y los brazos contra el vapor calien-
te o bien el líquido refrigerante caliente que pueda salir, se debe cubrir el
tapón con un paño grande y grueso al abrir el depósito.
● No olvide nunca ningún objeto en el vano motor, como p. ej., paños o
herramientas.
● Si se ve obligado a trabajar bajo el vehículo, asegúrelo con calzos y
caballetes para evitar que se mueva. El gato hidráulico no bastará para
sujetarlo y corre peligro de resultar lesionado. 

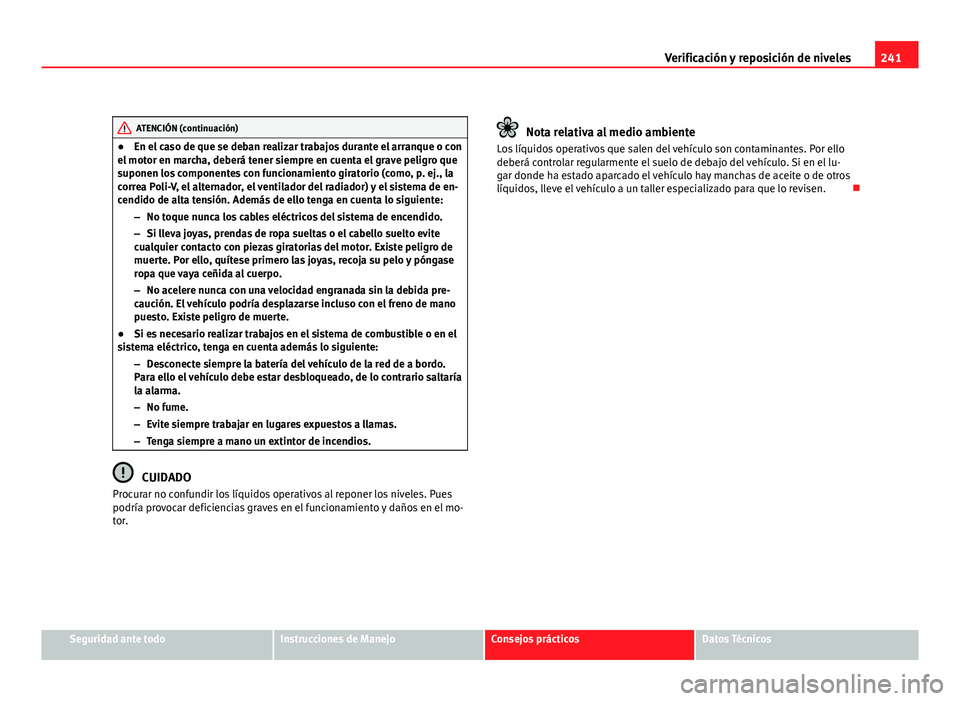

241
Verificación y reposición de niveles
ATENCIÓN (continuación)
● En el caso de que se deban realizar trabajos durante el arranque o con
el motor en marcha, deberá tener siempre en cuenta el grave peligro que
suponen los componentes con funcionamiento giratorio (como, p. ej., la
correa Poli-V, el alternador, el ventilador del radiador) y el sistema de en-
cendido de alta tensión. Además de ello tenga en cuenta lo siguiente:
–No toque nunca los cables eléctricos del sistema de encendido.
– Si lleva joyas, prendas de ropa sueltas o el cabello suelto evite
cualquier contacto con piezas giratorias del motor. Existe peligro de
muerte. Por ello, quítese primero las joyas, recoja su pelo y póngase
ropa que vaya ceñida al cuerpo.
– No acelere nunca con una velocidad engranada sin la debida pre-
caución. El vehículo podría desplazarse incluso con el freno de mano
puesto. Existe peligro de muerte.
● Si es necesario realizar trabajos en el sistema de combustible o en el
sistema eléctrico, tenga en cuenta además lo siguiente:
–Desconecte siempre la batería del vehículo de la red de a bordo.
Para ello el vehículo debe estar desbloqueado, de lo contrario saltaría
la alarma.
– No fume.
– Evite siempre trabajar en lugares expuestos a llamas.
– Tenga siempre a mano un extintor de incendios.
CUIDADO
Procurar no confundir los líquidos operativos al reponer los niveles. Pues
podría provocar deficiencias graves en el funcionamiento y daños en el mo-
tor.
Nota relativa al medio ambiente
Los líquidos operativos que salen del vehículo son contaminantes. Por ello
deberá controlar regularmente el suelo de debajo del vehículo. Si en el lu-
gar donde ha estado aparcado el vehículo hay manchas de aceite o de otros
líquidos, lleve el vehículo a un taller especializado para que lo revisen. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

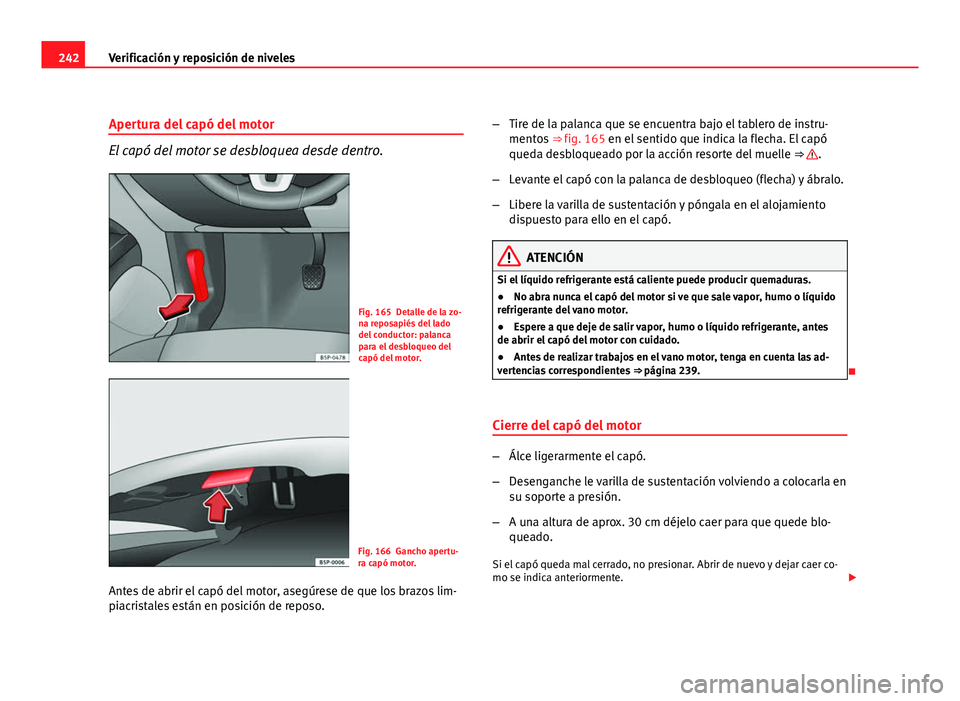

242Verificación y reposición de niveles
Apertura del capó del motor
El capó del motor se desbloquea desde dentro.
Fig. 165 Detalle de la zo-
na reposapiés del lado
del conductor: palanca
para el desbloqueo del
capó del motor.
Fig. 166 Gancho apertu-
ra capó motor.
Antes de abrir el capó del motor, asegúrese de que los brazos lim-
piacristales están en posición de reposo. –
Tire de la palanca que se encuentra bajo el tablero de instru-
mentos ⇒ fig. 165 en el sentido que indica la flecha. El capó
queda desbloqueado por la acción resorte del muelle ⇒ 
.
– Levante el capó con la palanca de desbloqueo (flecha) y ábralo.
– Libere la varilla de sustentación y póngala en el alojamiento
dispuesto para ello en el capó.
ATENCIÓN
Si el líquido refrigerante está caliente puede producir quemaduras.
● No abra nunca el capó del motor si ve que sale vapor, humo o líquido
refrigerante del vano motor.
● Espere a que deje de salir vapor, humo o líquido refrigerante, antes
de abrir el capó del motor con cuidado.
● Antes de realizar trabajos en el vano motor, tenga en cuenta las ad-
vertencias correspondientes ⇒ página 239.

Cierre del capó del motor
– Álce ligerarmente el capó.
– Desenganche le varilla de sustentación volviendo a colocarla en
su soporte a presión.
– A una altura de aprox. 30 cm déjelo caer para que quede blo-
queado.
Si el capó queda mal cerrado, no presionar. Abrir de nuevo y dejar caer co-
mo se indica anteriormente. 

243
Verificación y reposición de niveles
ATENCIÓN
Si el capó del motor no queda bien cerrado, puede abrirse durante la
marcha impidiendo la visibilidad del conductor, con el consiguiente peli-
gro de provocar un accidente.
● Debería comprobar siempre, después de cerrar el capó del motor, si el
elemento de bloqueo ha quedado bien encastrado. El capó del motor de-
berá quedar al ras con las partes colindantes de la carrocería.
● Si durante la marcha observa que el cierre no está bien encajado, de-
tenga inmediatamente el vehículo y cierre el capó del motor, de lo contra-
rio puede sufrir un accidente.

Aceite del motor Observaciones generales
El motor lleva de fábrica un aceite especial multigrado, de muy alta calidad,
que se puede usar en todas las épocas del año, excepto en zonas climáti-
cas extremadamente frías.
Como la utilización de aceite de buena calidad es una premisa para el co-
rrecto funcionamiento del motor su longevidad, cuando sea necesario agre-
gar o cambiar el aceite debe utilizar siempre aceites que cumplan los requi-
sitos de las normas VW.
Las especificaciones que se indican en la página siguiente (normas VW) de-
ben figurar en el envase del aceite de servicio; siempre que en el envase
del aceite figuren conjuntamente las normas propias para motores gasolina
y diesel, este aceite podrá utilizarse indistintamente para ambos tipos de
motores.
Le recomendamos que encargue el cambio de aceite, indicado en el Progra-
ma de Mantenimiento, a un Servicio Técnico o a un taller especializado. Las especificaciones de aceite válidas para el motor de su vehículo pueden
consultarse en ⇒ 
página 244, Propiedades de los aceites.
Intervalos de mantenimiento
Los intervalos de mantenimiento pueden ser flexibles (servicio de larga du-
ración) o fijos (en función del tiempo o del kilometraje).
Si en el reverso de la portada del librito “Programa de Mantenimiento” figu-
ra el PR QG1, ello significa que su vehículo tiene programado el servicio de
larga duración mientras que si aparecen las siglas QG0 ó QG2, el servicio
de mantenimiento será en función del tiempo o el kilometraje.
Intervalos de mantenimiento flexibles (Intervalos de Servicio de Larga
Duración*)
Se han desarrollado aceites especiales y controles que, en función de las
características y perfiles individuales de conducción, permiten ampliar los
intervalos de cambio de aceite (Intervalos de Servicio de Larga Duración).
Dichos aceites son condición indispensable para la prolongación de estos
intervalos de mantenimiento, por lo que deben utilizarse observando siem-
pre lo siguiente:
● Evite la mezcla con aceites para intervalos de mantenimiento fijos.
● Sólo en caso excepcional, si el nivel del aceite del motor es demasiado
bajo ⇒  página 245 y no se dispone de aceites Larga Duración, está permiti-
do reponer (una vez) aceites para intervalos de mantenimiento fijos
⇒  página 244 (hasta 0,5 litros).
Intervalos de mantenimiento fijos*
Si su vehículo no dispone del “Intervalo de Servicio de Larga Duración” o
éste ha sido desactivado (a petición propia), puede utilizar aceites para in-
tervalos de mantenimiento fijos que figuran también en ⇒ página 244,
Propiedades de los aceites. En este caso, su vehículo tiene un intervalo de
mantenimiento fijo de 1 año o de 15.000 km (lo que ocurra antes) ⇒  cua-
derno Programa de Mantenimiento. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

244Verificación y reposición de niveles
● Sólo en caso excepcional, si el nivel de aceite del motor es demasiado
bajo ⇒ página 245 y no se dispone del aceite prescrito para el vehículo, es-
tá permitido reponer (una vez) aceites según la especificación ACEA A2 o
ACEA A3 (motores de gasolina) o bien ACEA B3 o ACEA B4 (motores Diesel)
(hasta 0,5 l).
Vehículos con filtro de partículas para motores Diesel*
En el “Programa de Mantenimiento” puede ver si su vehículo está equipado
con filtro de partículas para motores Diesel.
En los vehículos con filtro de partículas para motores Diesel se debe repo-
ner únicamente aceite VW 507 00 que es un aceite de baja formación de
cenizas. El uso de otros tipos de aceite provocará una mayor acumulación
de hollín y reducirá la vida del DPF. Por ello:
● Evite mezclarlo con otros aceites.
● Sólo en caso excepcional, si el nivel de aceite del motor es demasiado
bajo ⇒ página 245 y no se dispone del aceite prescrito para el vehículo, es-
tá permitido reponer (una vez) aceites según la especificación VW 506 00 o
VW 506 01 o bien VW 505 00 o VW 505 01 o bien ACEA B3 o ACEA B4 (has-
ta 0,5 l). 
Propiedades de los aceites
Tipo de motorEspecificaciónGasolina sin intervalo flexible de
mantenimientoVW 502 00 / VW 504 00
Gasolina con intervalo flexible de
mantenimiento (larga duración)VW 504 00
Tipo de motorEspecificaciónDiesel. Motores sin Filtro de Partí-
culas (DPF)VW 505 01 / VW 506 01 / VW 507 00
Diesel. Motores con Filtro de Partí-
culas (DPF).
Con o sin intervalo flexible de
mantenimiento (con y sin larga
duración) a)VW 507 00
a)
Sólo aceites recomendados, de lo contrario se pueden producir daños en el motor.
Aditivos al aceite motor
Al aceite motor no se le deberá añadir ninguna clase de aditivo. Los deterio-
ros producidos por tales aditivos no estarán cubiertos por la garantía.
Aviso
Antes de emprender un viaje largo le recomendamos adquirir aceite de mo-
tor conforme a la correspondiente especificación VW y llevarlo en su vehícu-
lo. Así dispondrá siempre del aceite de motor correcto para poder ir aña-
diéndolo, en caso de que fuera necesario. 

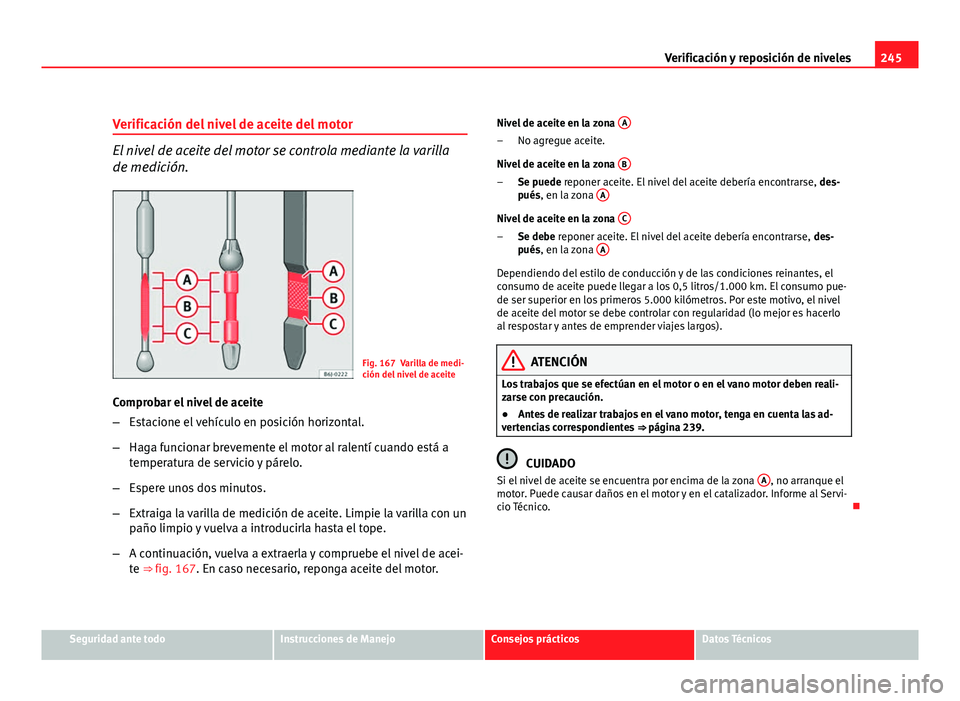

245
Verificación y reposición de niveles
Verificación del nivel de aceite del motor
El nivel de aceite del motor se controla mediante la varilla
de medición.
Fig. 167 Varilla de medi-
ción del nivel de aceite
Comprobar el nivel de aceite
– Estacione el vehículo en posición horizontal.
– Haga funcionar brevemente el motor al ralentí cuando está a
temperatura de servicio y párelo.
– Espere unos dos minutos.
– Extraiga la varilla de medición de aceite. Limpie la varilla con un
paño limpio y vuelva a introducirla hasta el tope.
– A continuación, vuelva a extraerla y compruebe el nivel de acei-
te ⇒ fig. 167. En caso necesario, reponga aceite del motor. Nivel de aceite en la zona
A
No agregue aceite.
Nivel de aceite en la zona B
Se puede reponer aceite. El nivel del aceite debería encontrarse,
des-
pués, en la zona A
Nivel de aceite en la zona CSe debe reponer aceite. El nivel del aceite debería encontrarse,
des-
pués, en la zona A
Dependiendo del estilo de conducción y de las condiciones reinantes, el
consumo de aceite puede llegar a los 0,5 litros/1.000 km. El consumo pue-
de ser superior en los primeros 5.000 kilómetros. Por este motivo, el nivel
de aceite del motor se debe controlar con regularidad (lo mejor es hacerlo
al respostar y antes de emprender viajes largos).
ATENCIÓN
Los trabajos que se efectúan en el motor o en el vano motor deben reali-
zarse con precaución.
● Antes de realizar trabajos en el vano motor, tenga en cuenta las ad-
vertencias correspondientes ⇒ página 239.
CUIDADO
Si el nivel de aceite se encuentra por encima de la zona A, no arranque el
motor. Puede causar daños en el motor y en el catalizador. Informe al Servi-
cio Técnico. 
–
–
–
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

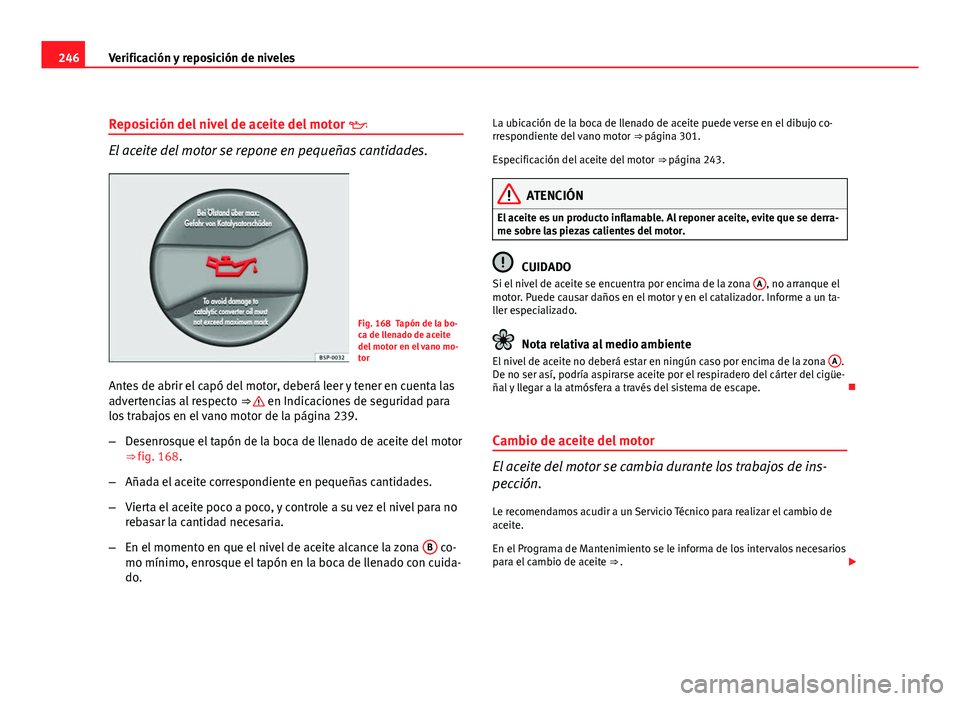

246Verificación y reposición de niveles
Reposición del nivel de aceite del motor 
El aceite del motor se repone en pequeñas cantidades.
Fig. 168 Tapón de la bo-
ca de llenado de aceite
del motor en el vano mo-
tor
Antes de abrir el capó del motor, deberá leer y tener en cuenta las
advertencias al respecto ⇒ 
en Indicaciones de seguridad para
los trabajos en el vano motor de la página 239.
– Desenrosque el tapón de la boca de llenado de aceite del motor
⇒ fig. 168.
– Añada el aceite correspondiente en pequeñas cantidades.
– Vierta el aceite poco a poco, y controle a su vez el nivel para no
rebasar la cantidad necesaria.
– En el momento en que el nivel de aceite alcance la zona B
co-
mo mínimo, enrosque el tapón en la boca de llenado con cuida-
do. La ubicación de la boca de llenado de aceite puede verse en el dibujo co-
rrespondiente del vano motor
⇒ página 301.
Especificación del aceite del motor ⇒ página 243.
ATENCIÓN
El aceite es un producto inflamable. Al reponer aceite, evite que se derra-
me sobre las piezas calientes del motor.
CUIDADO
Si el nivel de aceite se encuentra por encima de la zona A, no arranque el
motor. Puede causar daños en el motor y en el catalizador. Informe a un ta-
ller especializado.
Nota relativa al medio ambiente
El nivel de aceite no deberá estar en ningún caso por encima de la zona A.
De no ser así, podría aspirarse aceite por el respiradero del cárter del cigüe-
ñal y llegar a la atmósfera a través del sistema de escape. 
Cambio de aceite del motor
El aceite del motor se cambia durante los trabajos de ins-
pección. Le recomendamos acudir a un Servicio Técnico para realizar el cambio de
aceite.
En el Programa de Mantenimiento se le informa de los intervalos necesarios
para el cambio de aceite ⇒ . 

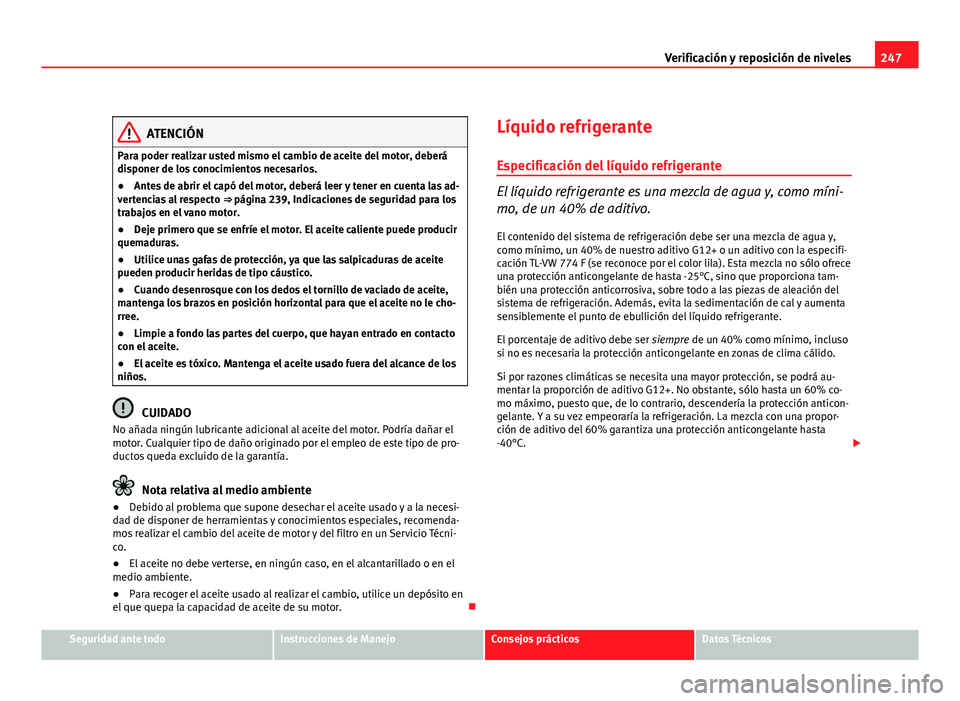

247
Verificación y reposición de niveles
ATENCIÓN
Para poder realizar usted mismo el cambio de aceite del motor, deberá
disponer de los conocimientos necesarios.
● Antes de abrir el capó del motor, deberá leer y tener en cuenta las ad-
vertencias al respecto ⇒ página 239, Indicaciones de seguridad para los
trabajos en el vano motor.
● Deje primero que se enfríe el motor. El aceite caliente puede producir
quemaduras.
● Utilice unas gafas de protección, ya que las salpicaduras de aceite
pueden producir heridas de tipo cáustico.
● Cuando desenrosque con los dedos el tornillo de vaciado de aceite,
mantenga los brazos en posición horizontal para que el aceite no le cho-
rree.
● Limpie a fondo las partes del cuerpo, que hayan entrado en contacto
con el aceite.
● El aceite es tóxico. Mantenga el aceite usado fuera del alcance de los
niños.
CUIDADO
No añada ningún lubricante adicional al aceite del motor. Podría dañar el
motor. Cualquier tipo de daño originado por el empleo de este tipo de pro-
ductos queda excluido de la garantía.
Nota relativa al medio ambiente
● Debido al problema que supone desechar el aceite usado y a la necesi-
dad de disponer de herramientas y conocimientos especiales, recomenda-
mos realizar el cambio del aceite de motor y del filtro en un Servicio Técni-
co.
● El aceite no debe verterse, en ningún caso, en el alcantarillado o en el
medio ambiente.
● Para recoger el aceite usado al realizar el cambio, utilice un depósito en
el que quepa la capacidad de aceite de su motor. Líquido refrigerante
Especificación del líquido refrigerante
El líquido refrigerante es una mezcla de agua y, como míni-
mo, de un 40% de aditivo.
El contenido del sistema de refrigeración debe ser una mezcla de agua y,
como mínimo, un 40% de nuestro aditivo G12+ o un aditivo con la especifi-
cación TL-VW 774 F (se reconoce por el color lila). Esta mezcla no sólo ofrece
una protección anticongelante de hasta -25°C, sino que proporciona tam-
bién una protección anticorrosiva, sobre todo a las piezas de aleación del
sistema de refrigeración. Además, evita la sedimentación de cal y aumenta
sensiblemente el punto de ebullición del líquido refrigerante.
El porcentaje de aditivo debe ser siempre de un 40% como mínimo, incluso
si no es necesaria la protección anticongelante en zonas de clima cálido.
Si por razones climáticas se necesita una mayor protección, se podrá au-
mentar la proporción de aditivo G12+. No obstante, sólo hasta un 60% co-
mo máximo, puesto que, de lo contrario, descendería la protección anticon-
gelante. Y a su vez empeoraría la refrigeración. La mezcla con una propor-
ción de aditivo del 60% garantiza una protección anticongelante hasta
-40°C. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

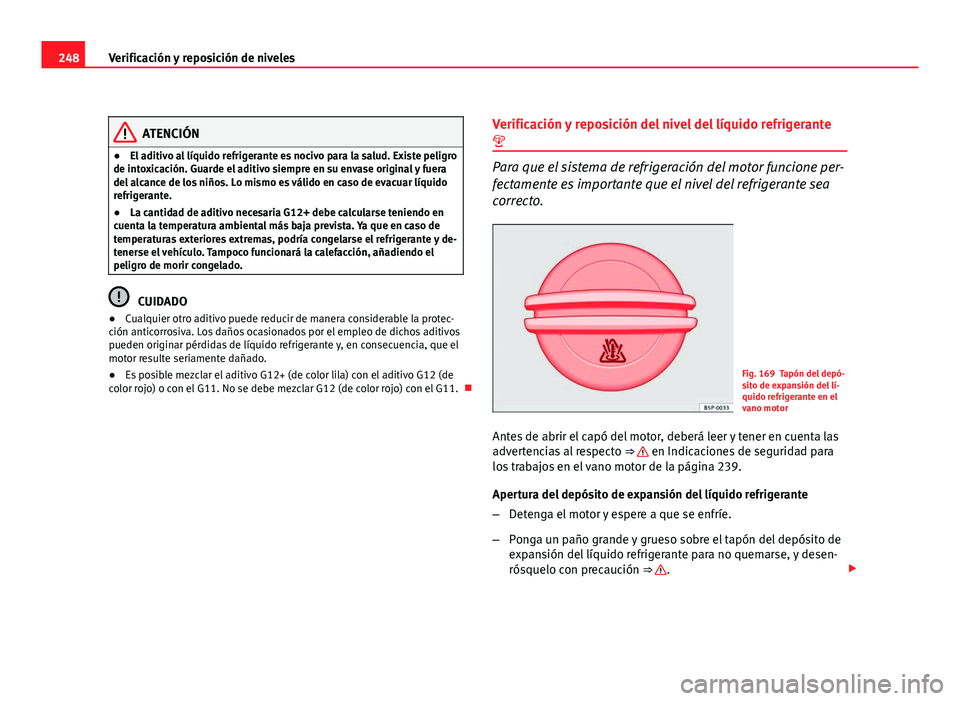

248Verificación y reposición de niveles
ATENCIÓN
● El aditivo al líquido refrigerante es nocivo para la salud. Existe peligro
de intoxicación. Guarde el aditivo siempre en su envase original y fuera
del alcance de los niños. Lo mismo es válido en caso de evacuar líquido
refrigerante.
● La cantidad de aditivo necesaria G12+ debe calcularse teniendo en
cuenta la temperatura ambiental más baja prevista. Ya que en caso de
temperaturas exteriores extremas, podría congelarse el refrigerante y de-
tenerse el vehículo. Tampoco funcionará la calefacción, añadiendo el
peligro de morir congelado.
CUIDADO
● Cualquier otro aditivo puede reducir de manera considerable la protec-
ción anticorrosiva. Los daños ocasionados por el empleo de dichos aditivos
pueden originar pérdidas de líquido refrigerante y, en consecuencia, que el
motor resulte seriamente dañado.
● Es posible mezclar el aditivo G12+ (de color lila) con el aditivo G12 (de
color rojo) o con el G11. No se debe mezclar G12 (de color rojo) con el G11. Verificación y reposición del nivel del líquido refrigerante

Para que el sistema de refrigeración del motor funcione per-
fectamente es importante que el nivel del refrigerante sea
correcto.
Fig. 169 Tapón del depó-
sito de expansión del lí-
quido refrigerante en el
vano motor
Antes de abrir el capó del motor, deberá leer y tener en cuenta las
advertencias al respecto ⇒ 
en Indicaciones de seguridad para
los trabajos en el vano motor de la página 239.
Apertura del depósito de expansión del líquido refrigerante
– Detenga el motor y espere a que se enfríe.
– Ponga un paño grande y grueso sobre el tapón del depósito de
expansión del líquido refrigerante para no quemarse, y desen-
rósquelo con precaución ⇒ 
. 
