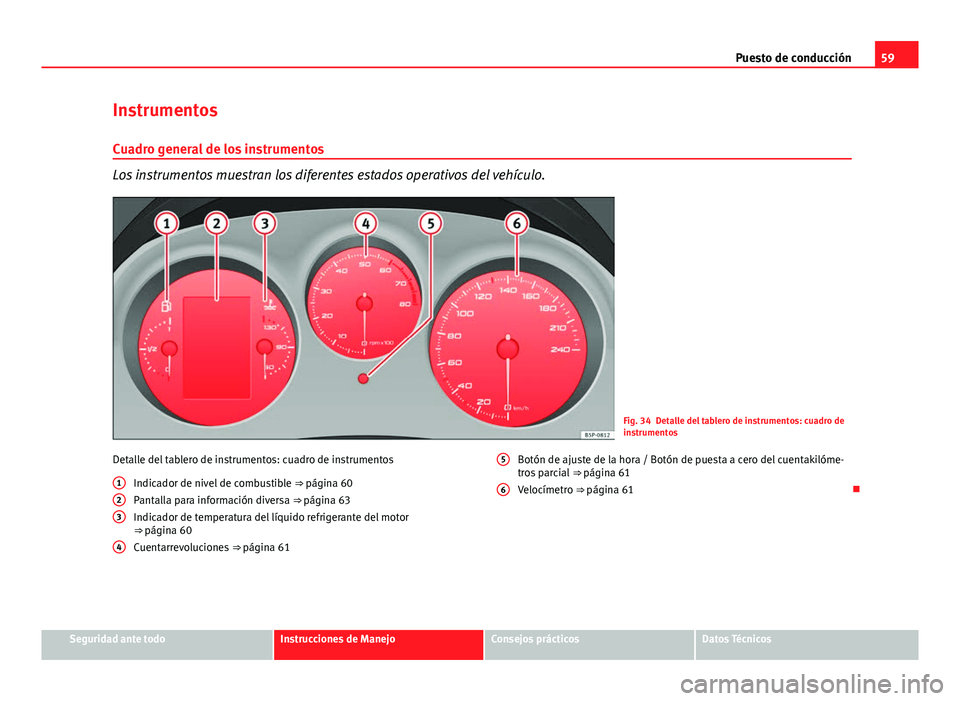

59
Puesto de conducción
Instrumentos
Cuadro general de los instrumentos
Los instrumentos muestran los diferentes estados operativos del vehículo.
Fig. 34 Detalle del tablero de instrumentos: cuadro de
instrumentos
Detalle del tablero de instrumentos: cuadro de instrumentos Indicador de nivel de combustible ⇒ página 60
Pantalla para información diversa ⇒ página 63
Indicador de temperatura del líquido refrigerante del motor
⇒ página 60
Cuentarrevoluciones ⇒ página 61
1
23
4
Botón de ajuste de la hora / Botón de puesta a cero del cuentakilóme-
tros parcial
⇒ página 61
Velocímetro ⇒ página 61 
5
6
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

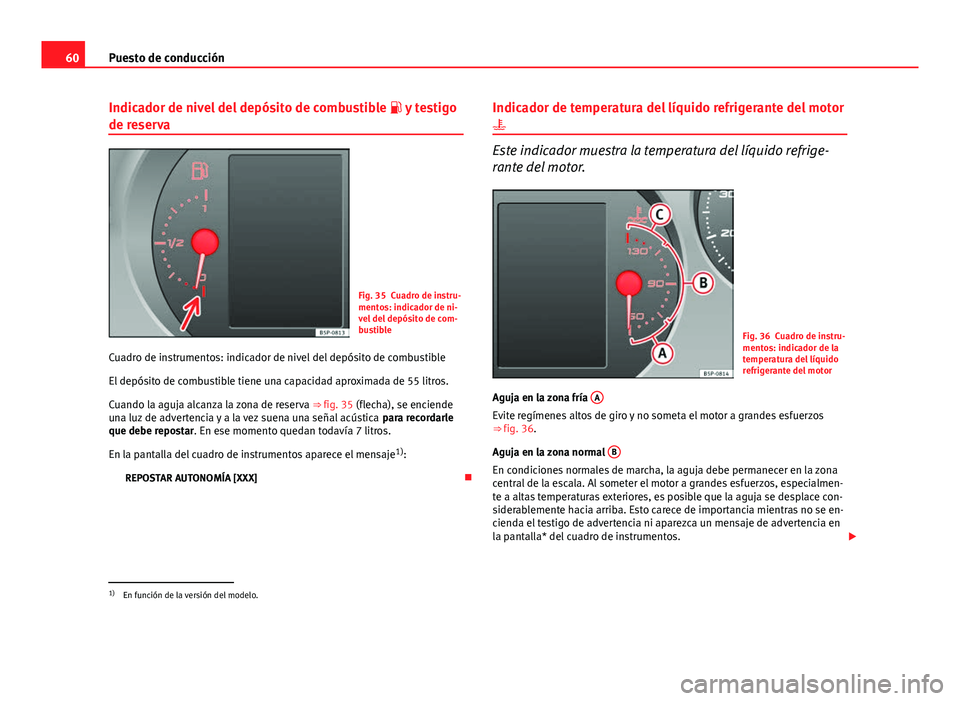

60Puesto de conducción
Indicador de nivel del depósito de combustible  y testigo
de reserva
Fig. 35 Cuadro de instru-
mentos: indicador de ni-
vel del depósito de com-
bustible
Cuadro de instrumentos: indicador de nivel del depósito de combustible
El depósito de combustible tiene una capacidad aproximada de 55 litros.
Cuando la aguja alcanza la zona de reserva ⇒ fig. 35 (flecha), se enciende
una luz de advertencia y a la vez suena una señal acústica para recordarle
que debe repostar. En ese momento quedan todavía 7 litros.
En la pantalla del cuadro de instrumentos aparece el mensaje 1)
:
REPOSTAR AUTONOMÍA [XXX] Indicador de temperatura del líquido refrigerante del motor

Este indicador muestra la temperatura del líquido refrige-
rante del motor.
Fig. 36 Cuadro de instru-
mentos: indicador de la
temperatura del líquido
refrigerante del motor
Aguja en la zona fría A
Evite regímenes altos de giro y no someta el motor a grandes esfuerzos
⇒ fig. 36.
Aguja en la zona normal B
En condiciones normales de marcha, la aguja debe permanecer en la zona
central de la escala. Al someter el motor a grandes esfuerzos, especialmen-
te a altas temperaturas exteriores, es posible que la aguja se desplace con-
siderablemente hacia arriba. Esto carece de importancia mientras no se en-
cienda el testigo de advertencia ni aparezca un mensaje de advertencia en
la pantalla* del cuadro de instrumentos.

1)
En función de la versión del modelo.

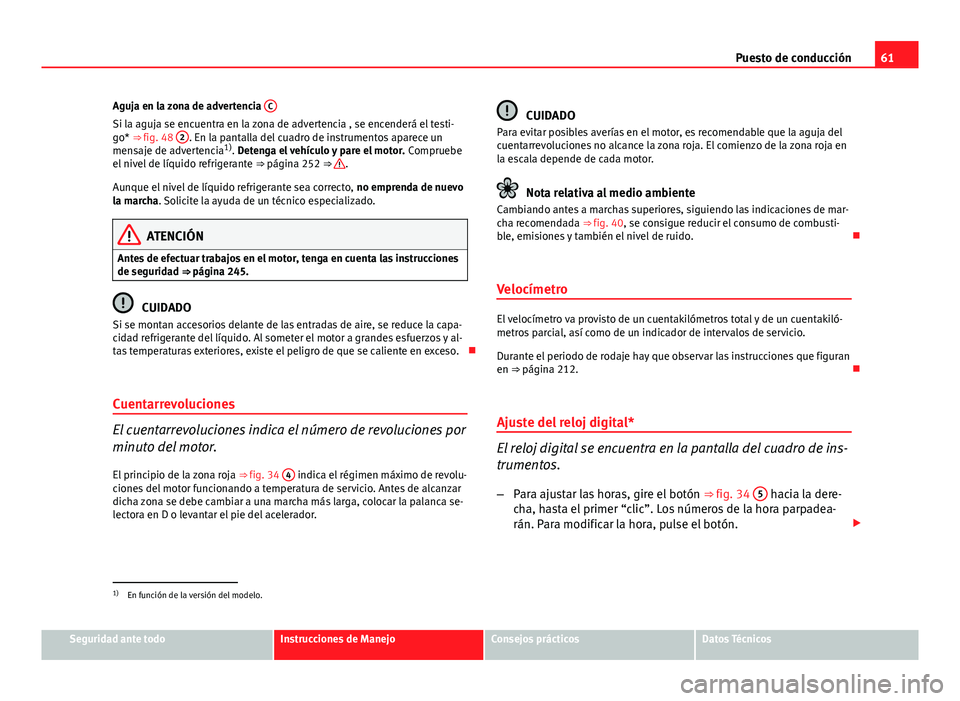

61
Puesto de conducción
Aguja en la zona de advertencia C
Si la aguja se encuentra en la zona de advertencia , se encenderá el testi-
go* ⇒ fig. 48 2. En la pantalla del cuadro de instrumentos aparece un
mensaje de advertencia 1)
. Detenga el vehículo y pare el motor. Compruebe
el nivel de líquido refrigerante ⇒ página 252 ⇒ 
.
Aunque el nivel de líquido refrigerante sea correcto, no emprenda de nuevo
la marcha. Solicite la ayuda de un técnico especializado.
ATENCIÓN
Antes de efectuar trabajos en el motor, tenga en cuenta las instrucciones
de seguridad ⇒  página 245.
CUIDADO
Si se montan accesorios delante de las entradas de aire, se reduce la capa-
cidad refrigerante del líquido. Al someter el motor a grandes esfuerzos y al-
tas temperaturas exteriores, existe el peligro de que se caliente en exceso. 
Cuentarrevoluciones
El cuentarrevoluciones indica el número de revoluciones por
minuto del motor.
El principio de la zona roja ⇒ fig. 34 4
indica el régimen máximo de revolu-
ciones del motor funcionando a temperatura de servicio. Antes de alcanzar
dicha zona se debe cambiar a una marcha más larga, colocar la palanca se-
lectora en D o levantar el pie del acelerador.
CUIDADO
Para evitar posibles averías en el motor, es recomendable que la aguja del
cuentarrevoluciones no alcance la zona roja. El comienzo de la zona roja en
la escala depende de cada motor.
Nota relativa al medio ambiente
Cambiando antes a marchas superiores, siguiendo las indicaciones de mar-
cha recomendada ⇒ fig. 40, se consigue reducir el consumo de combusti-
ble, emisiones y también el nivel de ruido. 
Velocímetro
El velocímetro va provisto de un cuentakilómetros total y de un cuentakiló-
metros parcial, así como de un indicador de intervalos de servicio.
Durante el periodo de rodaje hay que observar las instrucciones que figuran
en ⇒ página 212. 
Ajuste del reloj digital*
El reloj digital se encuentra en la pantalla del cuadro de ins-
trumentos. – Para ajustar las horas, gire el botón ⇒ fig. 34 5
hacia la dere-
cha, hasta el primer “clic”. Los números de la hora parpadea-
rán. Para modificar la hora, pulse el botón. 
1)
En función de la versión del modelo.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

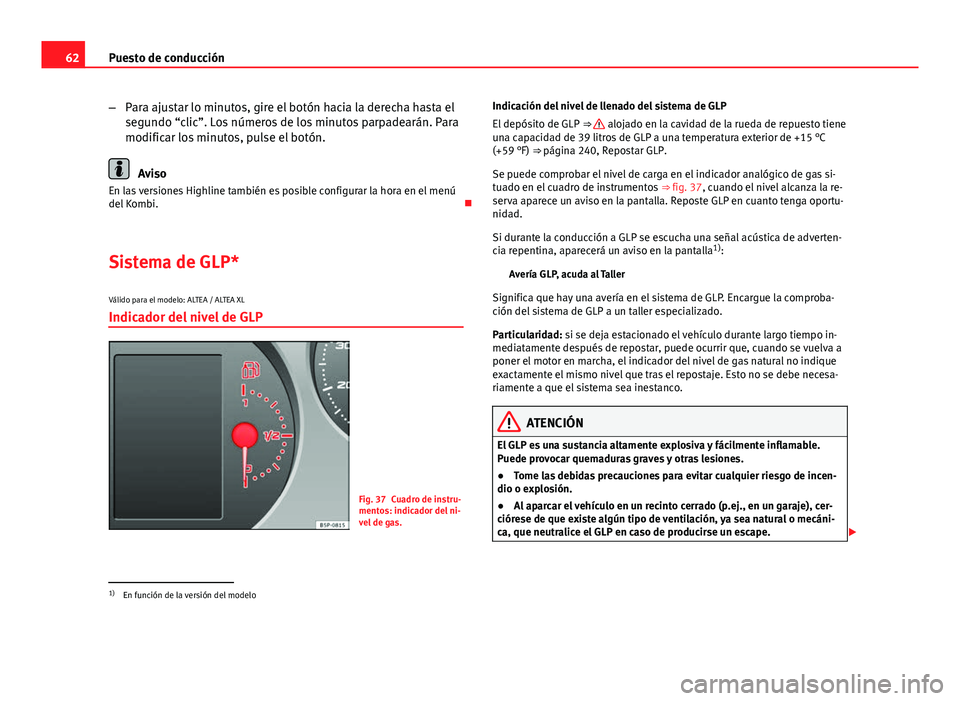

62Puesto de conducción
–Para ajustar lo minutos, gire el botón hacia la derecha hasta el
segundo “clic”. Los números de los minutos parpadearán. Para
modificar los minutos, pulse el botón.
Aviso
En las versiones Highline también es posible configurar la hora en el menú
del Kombi. 
Sistema de GLP* Válido para el modelo: ALTEA / ALTEA XLIndicador del nivel de GLP
Fig. 37 Cuadro de instru-
mentos: indicador del ni-
vel de gas. Indicación del nivel de llenado del sistema de GLP
El depósito de GLP
⇒ 
alojado en la cavidad de la rueda de repuesto tiene
una capacidad de 39 litros de GLP a una temperatura exterior de +15 °C
(+59 °F) ⇒ página 240, Repostar GLP.
Se puede comprobar el nivel de carga en el indicador analógico de gas si-
tuado en el cuadro de instrumentos ⇒ fig. 37, cuando el nivel alcanza la re-
serva aparece un aviso en la pantalla. Reposte GLP en cuanto tenga oportu-
nidad.
Si durante la conducción a GLP se escucha una señal acústica de adverten-
cia repentina, aparecerá un aviso en la pantalla 1)
:
Avería GLP, acuda al Taller
Significa que hay una avería en el sistema de GLP. Encargue la comproba-
ción del sistema de GLP a un taller especializado.
Particularidad: si se deja estacionado el vehículo durante largo tiempo in-
mediatamente después de repostar, puede ocurrir que, cuando se vuelva a
poner el motor en marcha, el indicador del nivel de gas natural no indique
exactamente el mismo nivel que tras el repostaje. Esto no se debe necesa-
riamente a que el sistema sea inestanco.
ATENCIÓN
El GLP es una sustancia altamente explosiva y fácilmente inflamable.
Puede provocar quemaduras graves y otras lesiones.
● Tome las debidas precauciones para evitar cualquier riesgo de incen-
dio o explosión.
● Al aparcar el vehículo en un recinto cerrado (p.ej., en un garaje), cer-
ciórese de que existe algún tipo de ventilación, ya sea natural o mecáni-
ca, que neutralice el GLP en caso de producirse un escape. 
1)
En función de la versión del modelo

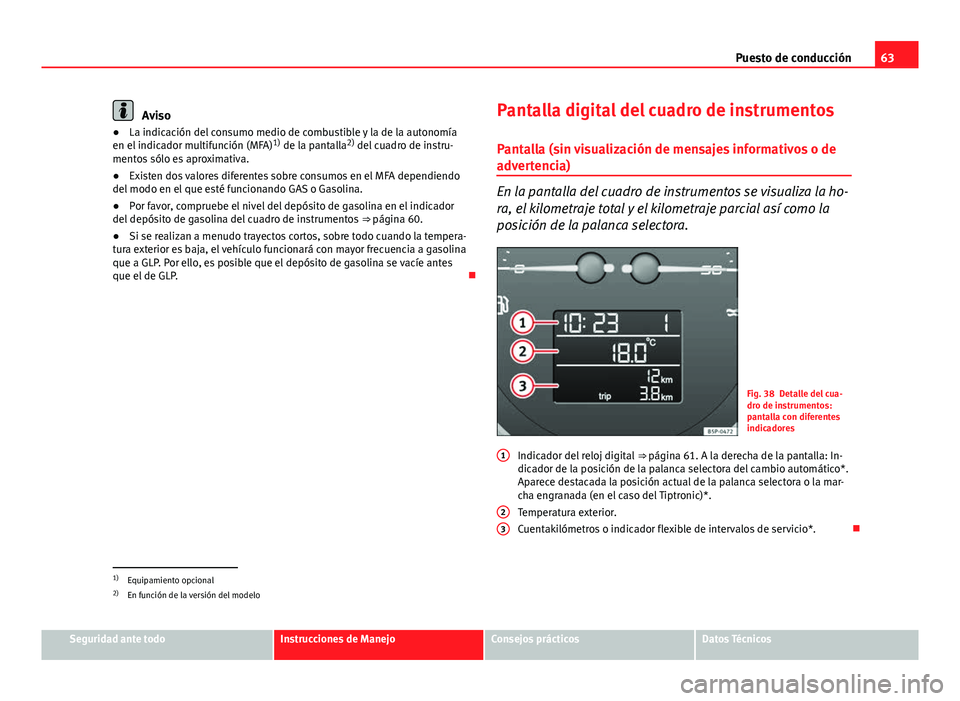

63
Puesto de conducción
Aviso
● La indicación del consumo medio de combustible y la de la autonomía
en el indicador multifunción (MFA) 1)
de la pantalla 2)
del cuadro de instru-
mentos sólo es aproximativa.
● Existen dos valores diferentes sobre consumos en el MFA dependiendo
del modo en el que esté funcionando GAS o Gasolina.
● Por favor, compruebe el nivel del depósito de gasolina en el indicador
del depósito de gasolina del cuadro de instrumentos ⇒ página 60.
● Si se realizan a menudo trayectos cortos, sobre todo cuando la tempera-
tura exterior es baja, el vehículo funcionará con mayor frecuencia a gasolina
que a GLP. Por ello, es posible que el depósito de gasolina se vacíe antes
que el de GLP. Pantalla digital del cuadro de instrumentos
Pantalla (sin visualización de mensajes informativos o de
advertencia)
En la pantalla del cuadro de instrumentos se visualiza la ho-
ra, el kilometraje total y el kilometraje parcial así como la
posición de la palanca selectora.
Fig. 38 Detalle del cua-
dro de instrumentos:
pantalla con diferentes
indicadores
Indicador del reloj digital ⇒ página 61. A la derecha de la pantalla: In-
dicador de la posición de la palanca selectora del cambio automático*.
Aparece destacada la posición actual de la palanca selectora o la mar-
cha engranada (en el caso del Tiptronic)*.
Temperatura exterior.
Cuentakilómetros o indicador flexible de intervalos de servicio*. 
1
23
1)
Equipamiento opcional
2) En función de la versión del modelo
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

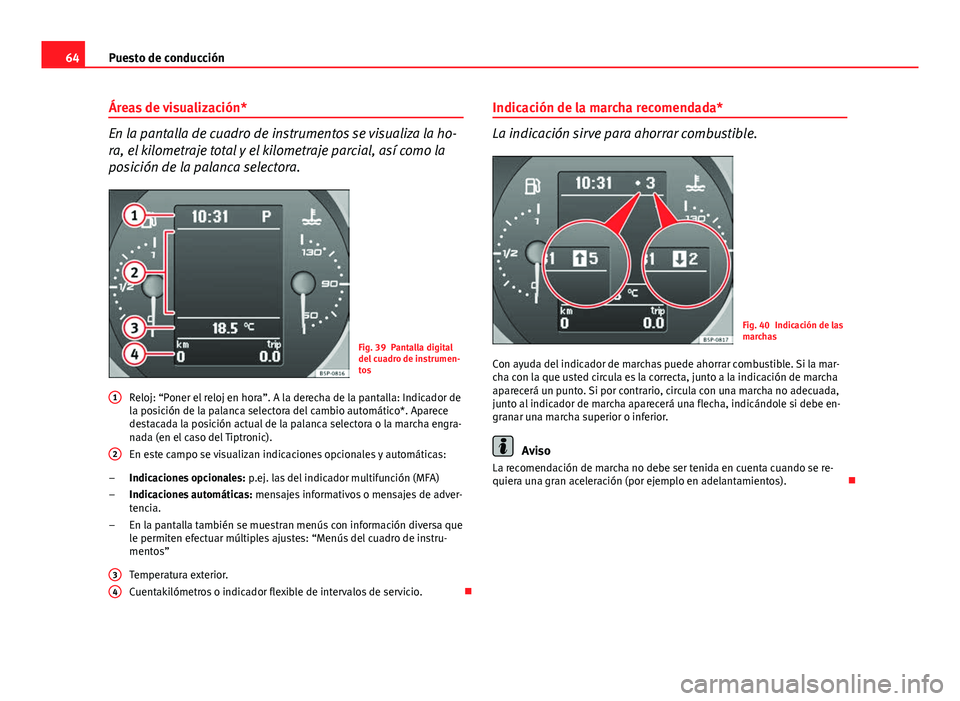

64Puesto de conducción
Áreas de visualización*
En la pantalla de cuadro de instrumentos se visualiza la ho-
ra, el kilometraje total y el kilometraje parcial, así como la
posición de la palanca selectora.
Fig. 39 Pantalla digital
del cuadro de instrumen-
tos
Reloj: “Poner el reloj en hora”. A la derecha de la pantalla: Indicador de
la posición de la palanca selectora del cambio automático*. Aparece
destacada la posición actual de la palanca selectora o la marcha engra-
nada (en el caso del Tiptronic).
En este campo se visualizan indicaciones opcionales y automáticas:
Indicaciones opcionales: p.ej. las del indicador multifunción (MFA)
Indicaciones automáticas: mensajes informativos o mensajes de adver-
tencia.
En la pantalla también se muestran menús con información diversa que
le permiten efectuar múltiples ajustes: “Menús del cuadro de instru-
mentos”
Temperatura exterior.
Cuentakilómetros o indicador flexible de intervalos de servicio. 
1
2
–
–
–
3
4
Indicación de la marcha recomendada*
La indicación sirve para ahorrar combustible.
Fig. 40 Indicación de las
marchas
Con ayuda del indicador de marchas puede ahorrar combustible. Si la mar-
cha con la que usted circula es la correcta, junto a la indicación de marcha
aparecerá un punto. Si por contrario, circula con una marcha no adecuada,
junto al indicador de marcha aparecerá una flecha, indicándole si debe en-
granar una marcha superior o inferior.
Aviso
La recomendación de marcha no debe ser tenida en cuenta cuando se re-
quiera una gran aceleración (por ejemplo en adelantamientos). 

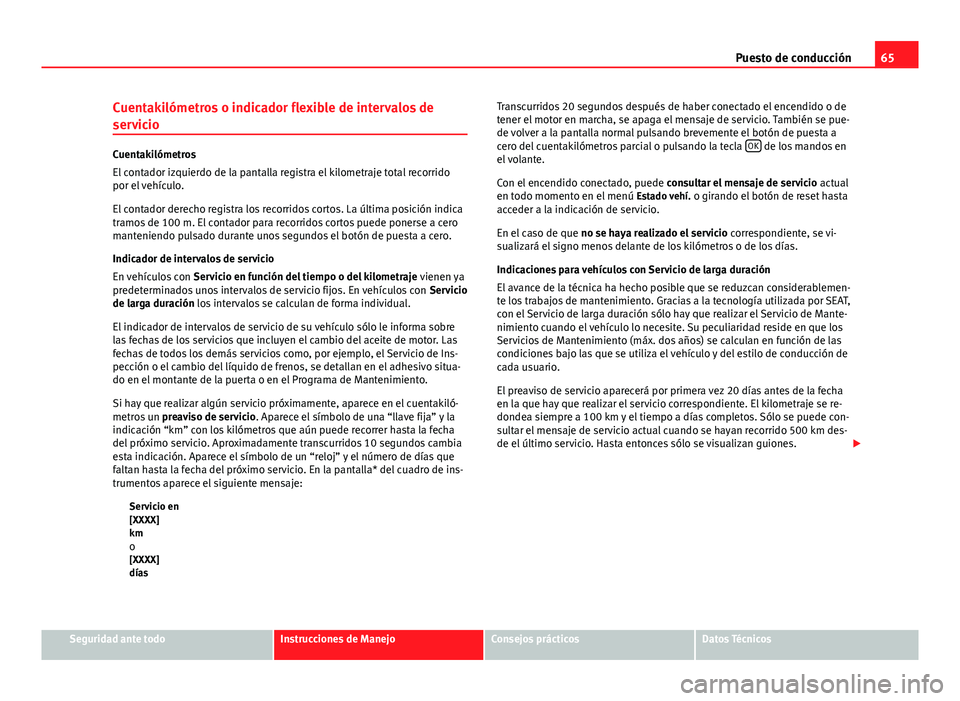

65
Puesto de conducción
Cuentakilómetros o indicador flexible de intervalos de
servicio
Cuentakilómetros
El contador izquierdo de la pantalla registra el kilometraje total recorrido
por el vehículo.
El contador derecho registra los recorridos cortos. La última posición indica
tramos de 100 m. El contador para recorridos cortos puede ponerse a cero
manteniendo pulsado durante unos segundos el botón de puesta a cero.
Indicador de intervalos de servicio
En vehículos con Servicio en función del tiempo o del kilometraje vienen ya
predeterminados unos intervalos de servicio fijos. En vehículos con Servicio
de larga duración los intervalos se calculan de forma individual.
El indicador de intervalos de servicio de su vehículo sólo le informa sobre
las fechas de los servicios que incluyen el cambio del aceite de motor. Las
fechas de todos los demás servicios como, por ejemplo, el Servicio de Ins-
pección o el cambio del líquido de frenos, se detallan en el adhesivo situa-
do en el montante de la puerta o en el Programa de Mantenimiento.
Si hay que realizar algún servicio próximamente, aparece en el cuentakiló-
metros un preaviso de servicio. Aparece el símbolo de una “llave fija” y la
indicación “km” con los kilómetros que aún puede recorrer hasta la fecha
del próximo servicio. Aproximadamente transcurridos 10 segundos cambia
esta indicación. Aparece el símbolo de un “reloj” y el número de días que
faltan hasta la fecha del próximo servicio. En la pantalla* del cuadro de ins-
trumentos aparece el siguiente mensaje:
Servicio en
[XXXX]
km
o [XXXX]
días Transcurridos 20 segundos después de haber conectado el encendido o de
tener el motor en marcha, se apaga el mensaje de servicio. También se pue-
de volver a la pantalla normal pulsando brevemente el botón de puesta a
cero del cuentakilómetros parcial o pulsando la tecla
OK de los mandos en
el volante.
Con el encendido conectado, puede consultar el mensaje de servicio actual
en todo momento en el menú Estado vehí. o girando el botón de reset hasta
acceder a la indicación de servicio.
En el caso de que no se haya realizado el servicio correspondiente, se vi-
sualizará el signo menos delante de los kilómetros o de los días.
Indicaciones para vehículos con Servicio de larga duración
El avance de la técnica ha hecho posible que se reduzcan considerablemen-
te los trabajos de mantenimiento. Gracias a la tecnología utilizada por SEAT,
con el Servicio de larga duración sólo hay que realizar el Servicio de Mante-
nimiento cuando el vehículo lo necesite. Su peculiaridad reside en que los
Servicios de Mantenimiento (máx. dos años) se calculan en función de las
condiciones bajo las que se utiliza el vehículo y del estilo de conducción de
cada usuario.
El preaviso de servicio aparecerá por primera vez 20 días antes de la fecha
en la que hay que realizar el servicio correspondiente. El kilometraje se re-
dondea siempre a 100 km y el tiempo a días completos. Sólo se puede con-
sultar el mensaje de servicio actual cuando se hayan recorrido 500 km des-
de el último servicio. Hasta entonces sólo se visualizan guiones. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

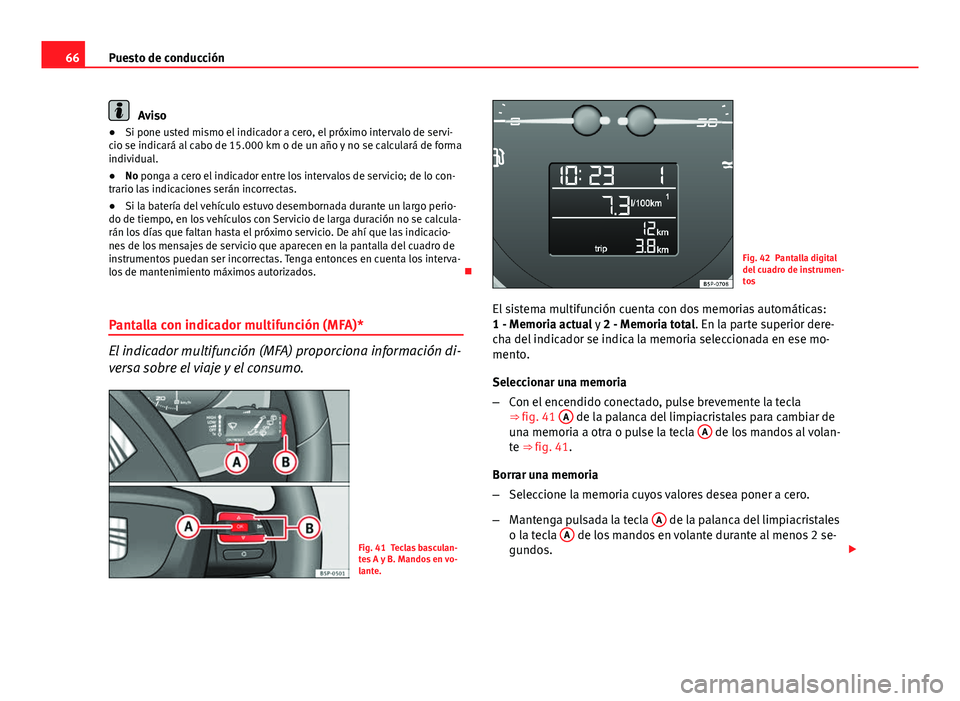

66Puesto de conducción
Aviso
● Si pone usted mismo el indicador a cero, el próximo intervalo de servi-
cio se indicará al cabo de 15.000 km o de un año y no se calculará de forma
individual.
● No ponga a cero el indicador entre los intervalos de servicio; de lo con-
trario las indicaciones serán incorrectas.
● Si la batería del vehículo estuvo desembornada durante un largo perio-
do de tiempo, en los vehículos con Servicio de larga duración no se calcula-
rán los días que faltan hasta el próximo servicio. De ahí que las indicacio-
nes de los mensajes de servicio que aparecen en la pantalla del cuadro de
instrumentos puedan ser incorrectas. Tenga entonces en cuenta los interva-
los de mantenimiento máximos autorizados. 
Pantalla con indicador multifunción (MFA)*
El indicador multifunción (MFA) proporciona información di-
versa sobre el viaje y el consumo.
Fig. 41 Teclas basculan-
tes A y B. Mandos en vo-
lante.
Fig. 42 Pantalla digital
del cuadro de instrumen-
tos
El sistema multifunción cuenta con dos memorias automáticas:
1 - Memoria actual y 2 - Memoria total. En la parte superior dere-
cha del indicador se indica la memoria seleccionada en ese mo-
mento.
Seleccionar una memoria
– Con el encendido conectado, pulse brevemente la tecla
⇒ fig. 41 A
de la palanca del limpiacristales para cambiar de
una memoria a otra o pulse la tecla A de los mandos al volan-
te ⇒ fig. 41.
Borrar una memoria
– Seleccione la memoria cuyos valores desea poner a cero.
– Mantenga pulsada la tecla A
de la palanca del limpiacristales
o la tecla A de los mandos en volante durante al menos 2 se-
gundos. 

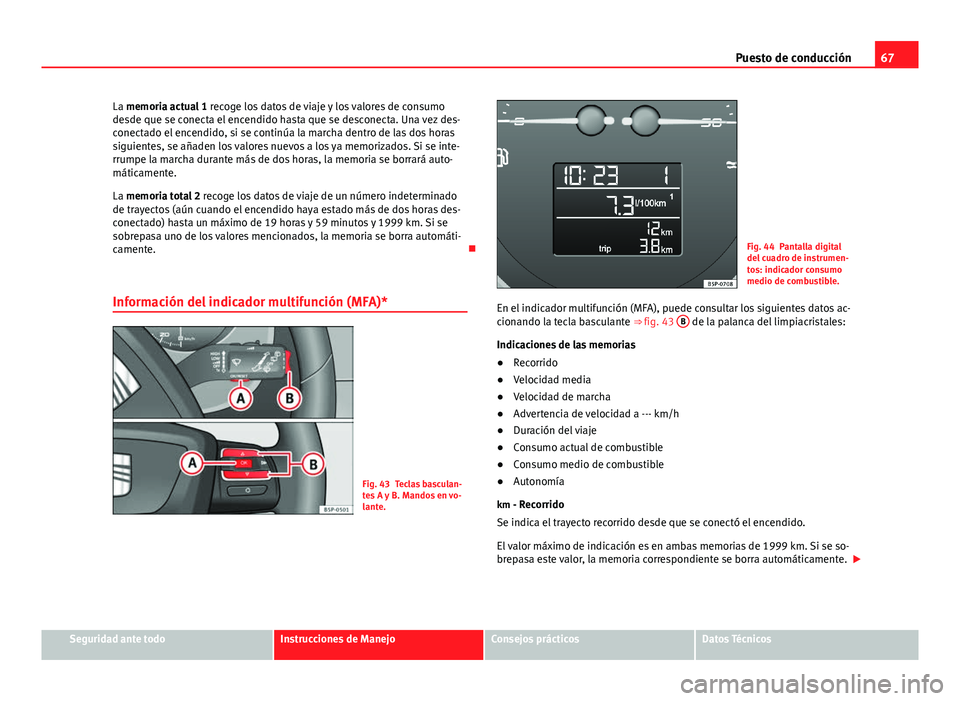

67
Puesto de conducción
La memoria actual 1 recoge los datos de viaje y los valores de consumo
desde que se conecta el encendido hasta que se desconecta. Una vez des-
conectado el encendido, si se continúa la marcha dentro de las dos horas
siguientes, se añaden los valores nuevos a los ya memorizados. Si se inte-
rrumpe la marcha durante más de dos horas, la memoria se borrará auto-
máticamente.
La memoria total 2 recoge los datos de viaje de un número indeterminado
de trayectos (aún cuando el encendido haya estado más de dos horas des-
conectado) hasta un máximo de 19 horas y 59 minutos y 1999 km. Si se
sobrepasa uno de los valores mencionados, la memoria se borra automáti-
camente. 
Información del indicador multifunción (MFA)*
Fig. 43 Teclas basculan-
tes A y B. Mandos en vo-
lante.
Fig. 44 Pantalla digital
del cuadro de instrumen-
tos: indicador consumo
medio de combustible.
En el indicador multifunción (MFA), puede consultar los siguientes datos ac-
cionando la tecla basculante ⇒ fig. 43 B
de la palanca del limpiacristales:
Indicaciones de las memorias
● Recorrido
● Velocidad media
● Velocidad de marcha
● Advertencia de velocidad a --- km/h
● Duración del viaje
● Consumo actual de combustible
● Consumo medio de combustible
● Autonomía
km - Recorrido
Se indica el trayecto recorrido desde que se conectó el encendido.
El valor máximo de indicación es en ambas memorias de 1999 km. Si se so-
brepasa este valor, la memoria correspondiente se borra automáticamente. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

68Puesto de conducción
km/h - Velocidad media
Tras conectar el encendido, la velocidad media comienza a visualizarse tras
recorrerse aproximadamente 100 metros. Hasta ese momento aparecen
guiones en vez de un valor. Durante la marcha, el valor indicado se actuali-
za cada 5 segundos.
km/h - Velocidad de marcha
En la pantalla se muestra de manera digital la velocidad de marcha.
Aviso velocidad indicada
Cuando circule a la velocidad deseada, entre en el menú Modo Aviso Veloci-
dad y presione la tecla A
(Reset), el cuadro memoriza la velocidad indica-
da. Si sobrepasa la velocidad indicada, aparece un aviso de texto en la pan-
talla 1)
y suena una señal acústica.
Se puede desactivar pulsando la tecla A
(Reset).
La velocidad se puede cambiar con la tecla basculante B
en pasos de
5 km/h, dentro de los 5 seg. siguientes a la memorización inicial.
min - Duración del viaje Se indica el tiempo transcurrido desde que se conectó el encendido.
El tiempo máximo de indicación es en ambas memorias de 19 horas y 59
minutos. Si se sobrepasa este valor, la memoria correspondiente se borra
automáticamente.
ltr/100km o ltr/h - Consumo actual
Se indica el consumo actual en ltr/km mientras el vehículo esté en movi-
miento o en ltr/h (litros/hora) cuando el vehículo está detenido con el mo-
tor en marcha.
Con ayuda de este indicador puede hacerse una idea de cómo influye el es-
tilo de conducción en el consumo ⇒ página 215. ltr/100km - Consumo medio
Tras conectar el encendido, el consumo medio comienza a visualizarse
⇒ fig. 44 tras recorrerse aproximadamente 100 metros. Hasta ese momento
aparecen guiones en vez de un valor. Durante la marcha, el valor indicado
se actualiza cada 5 segundos. No se indica el combustible consumido.
 km - AutonomíaLa autonomía se calcula basándose en el contenido del depósito y en el
consumo actual. Indica cuántos kilómetros se pueden recorrer aún mante-
niendo las mismas condiciones de marcha.
Indicador de temperatura exterior
El margen de medición abarca desde -45 °C (-49 °F) hasta +58 °C
(+136,4 °F). A temperaturas por debajo de +4 °C (+39,2 °F), se visualiza adi-
cionalmente el “símbolo del cristal de hielo” y suena un “gong” si circula
por encima de 20 km/h (12 mph) (aviso de peligro de heladas). Este símbo-
lo parpadea primero durante aprox. 10 segundos y permanece encendido
mientras la temperatura exterior no supere los +4 °C (+39,2 °F) ó no suba
por encima de +6 °C (+42,8 °F) si estaba encendido.
ATENCIÓN
Aunque no se encienda el “símbolo del cristal de hielo”, el firme puede
estar helado. Por lo tanto, no se base exclusivamente en este indicador,
ya que podría sufrir un accidente.
Aviso
Con el vehículo parado o a velocidades muy bajas, la temperatura exterior
indicada puede ser superior a la real debido al calor emitido por el motor. 
1)
En función de la versión del modelo, el mensaje del cuadro varía y puede ir representado,
bien por un parpadeo de la velocidad o bien por un mensaje de velocidad.
