Seat Altea XL 2014 Manual del propietario (in Spanish)

69
Puesto de conducción

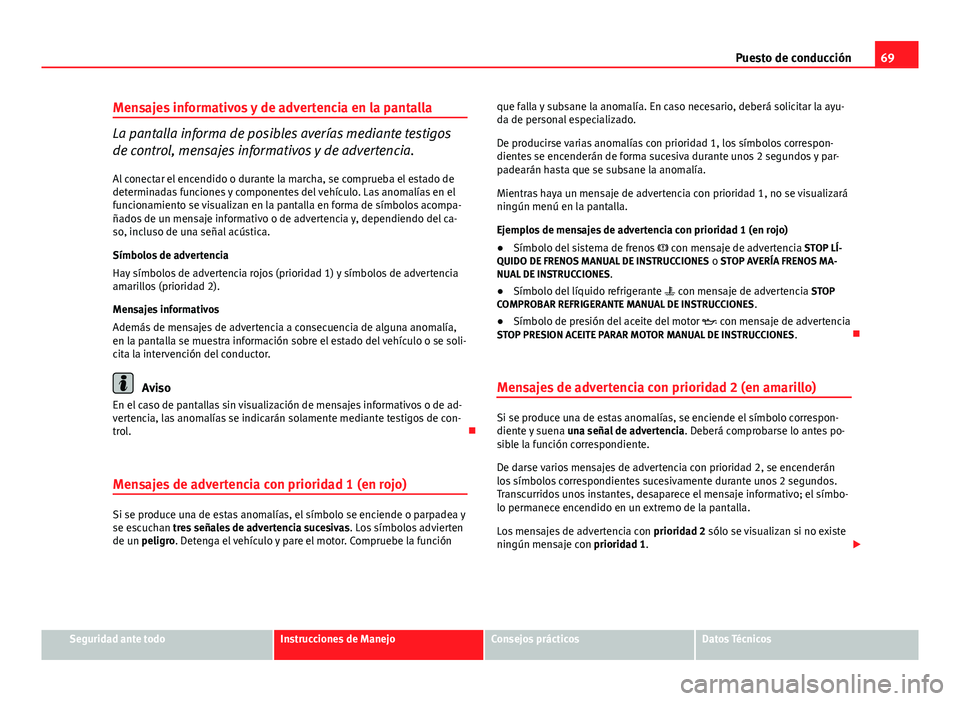

Mensajes informativos y de advertencia en la pantalla
La pantalla informa de posibles averías mediante testigos
de control, mensajes informativos y de advertencia.
Al conectar el encendido o durante la marcha, se comprueba el estado de
determinadas funciones y componentes del vehículo. Las anomalías en el
funcionamiento se visualizan en la pantalla en forma de símbolos acompa-
ñados de un mensaje informativo o de advertencia y, dependiendo del ca-
so, incluso de una señal acústica.
Símbolos de advertencia
Hay símbolos de advertencia rojos (prioridad 1) y símbolos de advertencia
amarillos (prioridad 2).
Mensajes informativos
Además de mensajes de advertencia a consecuencia de alguna anomalía,
en la pantalla se muestra información sobre el estado del vehículo o se soli-
cita la intervención del conductor.
Aviso
En el caso de pantallas sin visualización de mensajes informativos o de ad-
vertencia, las anomalías se indicarán solamente mediante testigos de con-
trol. 
Mensajes de advertencia con prioridad 1 (en rojo)
Si se produce una de estas anomalías, el símbolo se enciende o parpadea y
se escuchan tres señales de advertencia sucesivas . Los símbolos advierten
de un peligro. Detenga el vehículo y pare el motor. Compruebe la función que falla y subsane la anomalía. En caso necesario, deberá solicitar la ayu-
da de personal especializado.
De producirse varias anomalías con prioridad 1, los símbolos correspon-
dientes se encenderán de forma sucesiva durante unos 2 segundos y par-
padearán hasta que se subsane la anomalía.
Mientras haya un mensaje de advertencia con prioridad 1, no se visualizará
ningún menú en la pantalla.
Ejemplos de mensajes de advertencia con prioridad 1 (en rojo)
●
Símbolo del sistema de frenos  con mensaje de advertencia STOP LÍ-
QUIDO DE FRENOS MANUAL DE INSTRUCCIONES o STOP AVERÍA FRENOS MA-
NUAL DE INSTRUCCIONES .
● Símbolo del líquido refrigerante  con mensaje de advertencia STOP
COMPROBAR REFRIGERANTE MANUAL DE INSTRUCCIONES .
● Símbolo de presión del aceite del motor  con mensaje de advertencia
STOP PRESION ACEITE PARAR MOTOR MANUAL DE INSTRUCCIONES . 
Mensajes de advertencia con prioridad 2 (en amarillo)
Si se produce una de estas anomalías, se enciende el símbolo correspon-
diente y suena una señal de advertencia . Deberá comprobarse lo antes po-
sible la función correspondiente.
De darse varios mensajes de advertencia con prioridad 2, se encenderán
los símbolos correspondientes sucesivamente durante unos 2 segundos.
Transcurridos unos instantes, desaparece el mensaje informativo; el símbo-
lo permanece encendido en un extremo de la pantalla.
Los mensajes de advertencia con prioridad 2 sólo se visualizan si no existe
ningún mensaje con prioridad 1. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

70Puesto de conducción

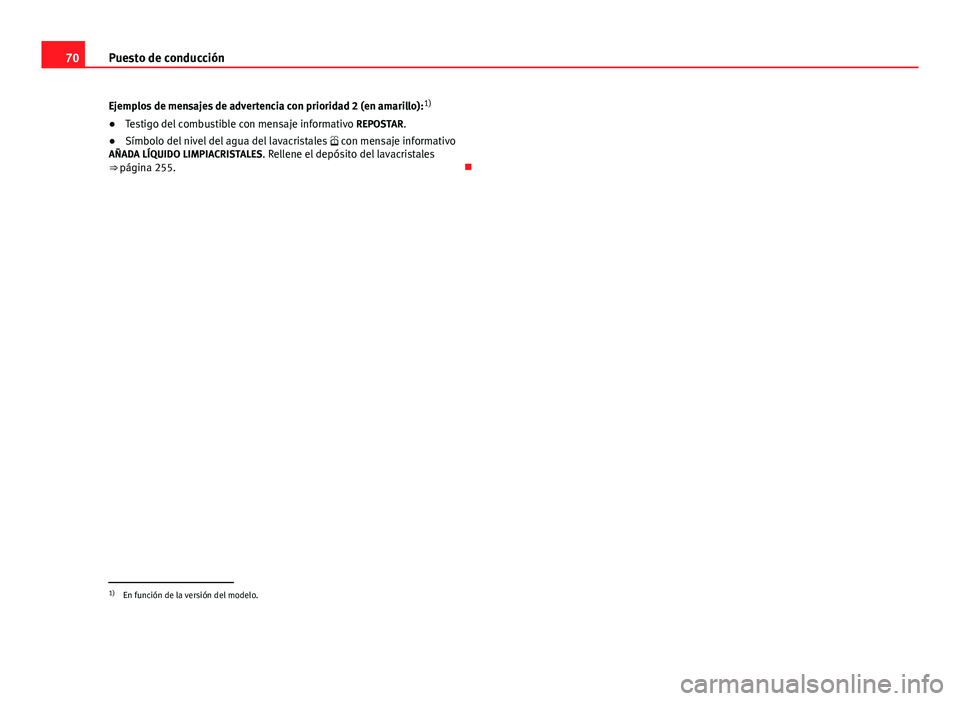

Ejemplos de mensajes de advertencia con prioridad 2 (en amarillo): 1)
● Testigo del combustible con mensaje informativo REPOSTAR.
● Símbolo del nivel del agua del lavacristales  con mensaje informativo
AÑADA LÍQUIDO LIMPIACRISTALES. Rellene el depósito del lavacristales ⇒  página 255. 
1)
En función de la versión del modelo.

71
Puesto de conducción

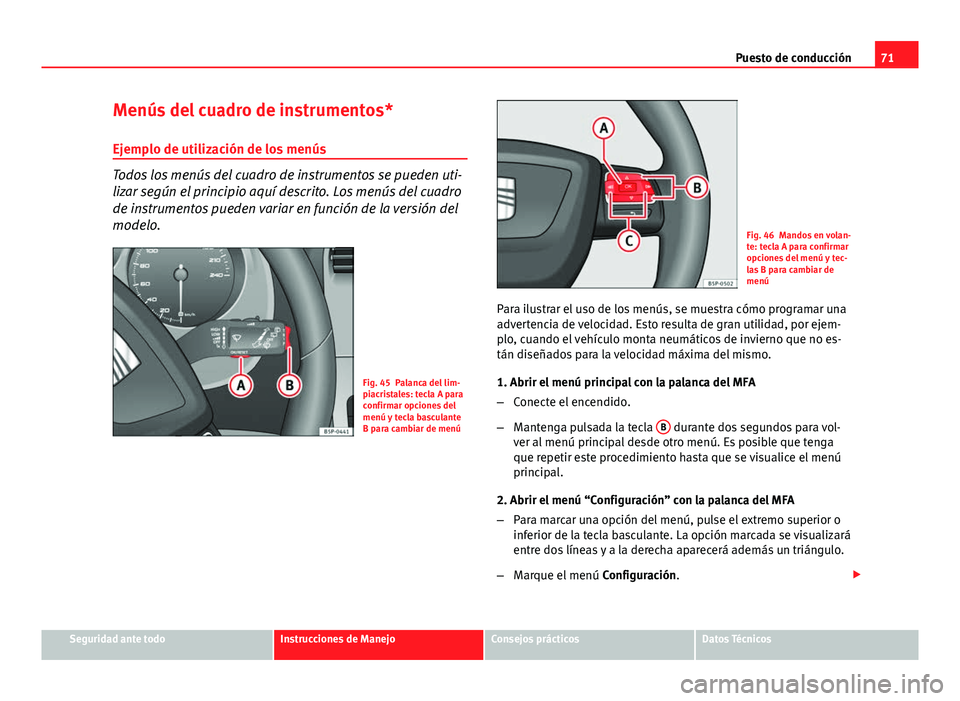

Menús del cuadro de instrumentos* Ejemplo de utilización de los menús
Todos los menús del cuadro de instrumentos se pueden uti-
lizar según el principio aquí descrito. Los menús del cuadro
de instrumentos pueden variar en función de la versión del
modelo.
Fig. 45 Palanca del lim-
piacristales: tecla A para
confirmar opciones del
menú y tecla basculante
B para cambiar de menú
Fig. 46 Mandos en volan-
te: tecla A para confirmar
opciones del menú y tec-
las B para cambiar de
menú
Para ilustrar el uso de los menús, se muestra cómo programar una
advertencia de velocidad. Esto resulta de gran utilidad, por ejem-
plo, cuando el vehículo monta neumáticos de invierno que no es-
tán diseñados para la velocidad máxima del mismo.
1. Abrir el menú principal con la palanca del MFA
– Conecte el encendido.
– Mantenga pulsada la tecla B
durante dos segundos para vol-
ver al menú principal desde otro menú. Es posible que tenga
que repetir este procedimiento hasta que se visualice el menú
principal.
2. Abrir el menú “Configuración” con la palanca del MFA
– Para marcar una opción del menú, pulse el extremo superior o
inferior de la tecla basculante. La opción marcada se visualizará
entre dos líneas y a la derecha aparecerá además un triángulo.
– Marque el menú Configuración
. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

72Puesto de conducción

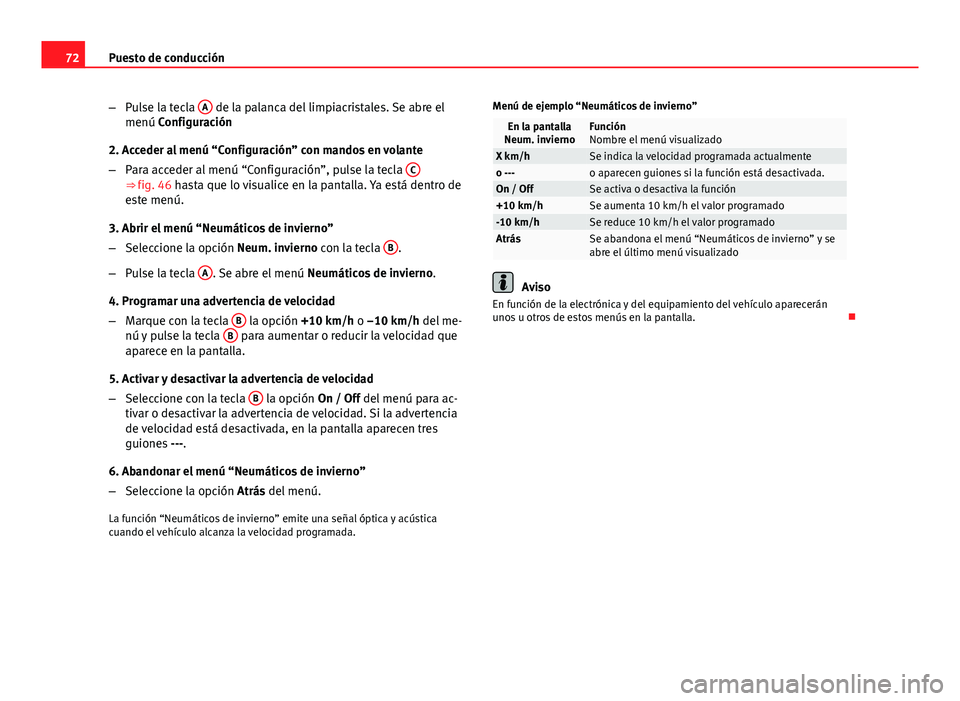

–Pulse la tecla A
de la palanca del limpiacristales. Se abre el
menú Configuración
2. Acceder al menú “Configuración” con mandos en volante
– Para acceder al menú “Configuración”, pulse la tecla C
⇒ fig. 46 hasta que lo visualice en la pantalla. Ya está dentro de
este menú.
3. Abrir el menú “Neumáticos de invierno”
– Seleccione la opción Neum. invierno con la tecla B
.
– Pulse la tecla A
. Se abre el menú
Neumáticos de invierno .
4. Programar una advertencia de velocidad
– Marque con la tecla B
la opción +10 km/h o –10 km/h del me-
nú y pulse la tecla B para aumentar o reducir la velocidad que
aparece en la pantalla.
5. Activar y desactivar la advertencia de velocidad
– Seleccione con la tecla B
la opción On / Off del menú para ac-
tivar o desactivar la advertencia de velocidad. Si la advertencia
de velocidad está desactivada, en la pantalla aparecen tres
guiones ---.
6. Abandonar el menú “Neumáticos de invierno”
– Seleccione la opción Atrás del menú.
La función “Neumáticos de invierno” emite una señal óptica y acústica
cuando el vehículo alcanza la velocidad programada. Menú de ejemplo “Neumáticos de invierno”
En la pantalla
Neum. inviernoFunción
Nombre el menú visualizado
X km/hSe indica la velocidad programada actualmenteo ---o aparecen guiones si la función está desactivada.On / OffSe activa o desactiva la función+10 km/hSe aumenta 10 km/h el valor programado-10 km/hSe reduce 10 km/h el valor programadoAtrásSe abandona el menú “Neumáticos de invierno” y se
abre el último menú visualizado
Aviso
En función de la electrónica y del equipamiento del vehículo aparecerán
unos u otros de estos menús en la pantalla. 

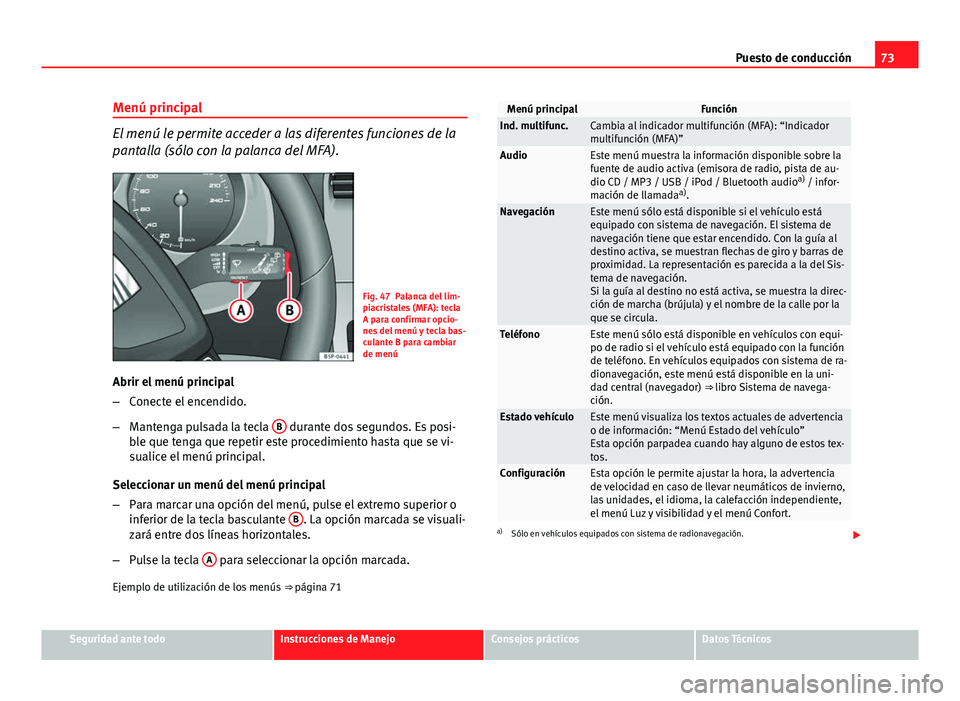

73
Puesto de conducción
Menú principal
El menú le permite acceder a las diferentes funciones de la
pantalla (sólo con la palanca del MFA).
Fig. 47 Palanca del lim-
piacristales (MFA): tecla
A para confirmar opcio-
nes del menú y tecla bas-
culante B para cambiar
de menú
Abrir el menú principal
– Conecte el encendido.
– Mantenga pulsada la tecla B
durante dos segundos. Es posi-
ble que tenga que repetir este procedimiento hasta que se vi-
sualice el menú principal.
Seleccionar un menú del menú principal
– Para marcar una opción del menú, pulse el extremo superior o
inferior de la tecla basculante B
. La opción marcada se visuali-
zará entre dos líneas horizontales.
– Pulse la tecla A
para seleccionar la opción marcada.
Ejemplo de utilización de los menús ⇒ página 71
Menú principalFunciónInd. multifunc.Cambia al indicador multifunción (MFA): “Indicador
multifunción (MFA)”
AudioEste menú muestra la información disponible sobre la
fuente de audio activa (emisora de radio, pista de au-
dio CD / MP3 / USB / iPod / Bluetooth audio a)
/ infor-
mación de llamada a)
.
NavegaciónEste menú sólo está disponible si el vehículo está
equipado con sistema de navegación. El sistema de
navegación tiene que estar encendido. Con la guía al
destino activa, se muestran flechas de giro y barras de
proximidad. La representación es parecida a la del Sis-
tema de navegación.
Si la guía al destino no está activa, se muestra la direc-
ción de marcha (brújula) y el nombre de la calle por la
que se circula.
TeléfonoEste menú sólo está disponible en vehículos con equi-
po de radio si el vehículo está equipado con la función
de teléfono. En vehículos equipados con sistema de ra-
dionavegación, este menú está disponible en la uni-
dad central (navegador) ⇒ libro Sistema de navega-
ción.
Estado vehículoEste menú visualiza los textos actuales de advertencia
o de información: “Menú Estado del vehículo”
Esta opción parpadea cuando hay alguno de estos tex-
tos.
ConfiguraciónEsta opción le permite ajustar la hora, la advertencia
de velocidad en caso de llevar neumáticos de invierno,
las unidades, el idioma, la calefacción independiente,
el menú Luz y visibilidad y el menú Confort.
a) Sólo en vehículos equipados con sistema de radionavegación. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

74Puesto de conducción

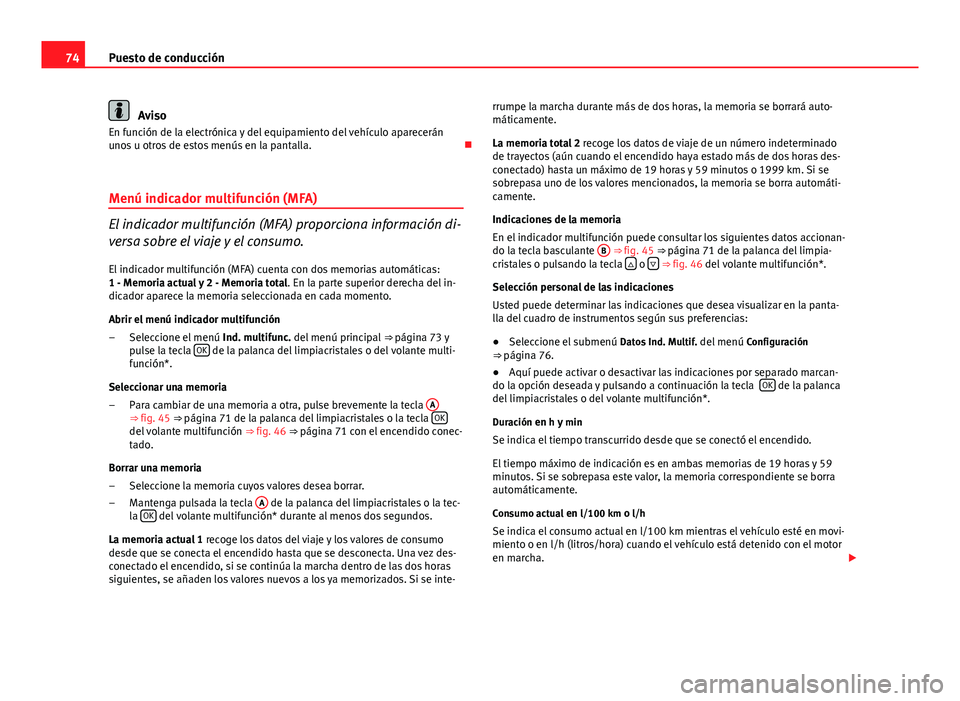

Aviso
En función de la electrónica y del equipamiento del vehículo aparecerán
unos u otros de estos menús en la pantalla. 
Menú indicador multifunción (MFA)
El indicador multifunción (MFA) proporciona información di-
versa sobre el viaje y el consumo.
El indicador multifunción (MFA) cuenta con dos memorias automáticas:
1 - Memoria actual y 2 - Memoria total. En la parte superior derecha del in-
dicador aparece la memoria seleccionada en cada momento.
Abrir el menú indicador multifunción Seleccione el menú Ind. multifunc. del menú principal ⇒ página 73 y
pulse la tecla OK
de la palanca del limpiacristales o del volante multi-
función*.
Seleccionar una memoria Para cambiar de una memoria a otra, pulse brevemente la tecla A
⇒ fig. 45 ⇒ página 71 de la palanca del limpiacristales o la tecla OKdel volante multifunción
⇒ fig. 46 ⇒  página 71 con el encendido conec-
tado.
Borrar una memoria Seleccione la memoria cuyos valores desea borrar.
Mantenga pulsada la tecla A
de la palanca del limpiacristales o la tec-
la OK del volante multifunción* durante al menos dos segundos.
La memoria actual 1 recoge los datos del viaje y los valores de consumo
desde que se conecta el encendido hasta que se desconecta. Una vez des-
conectado el encendido, si se continúa la marcha dentro de las dos horas
siguientes, se añaden los valores nuevos a los ya memorizados. Si se inte- –
–
–
– rrumpe la marcha durante más de dos horas, la memoria se borrará auto-
máticamente.
La memoria total 2
recoge los datos de viaje de un número indeterminado
de trayectos (aún cuando el encendido haya estado más de dos horas des-
conectado) hasta un máximo de 19 horas y 59 minutos o 1999 km. Si se
sobrepasa uno de los valores mencionados, la memoria se borra automáti-
camente.
Indicaciones de la memoria
En el indicador multifunción puede consultar los siguientes datos accionan-
do la tecla basculante B
⇒ fig. 45 ⇒ 
página 71 de la palanca del limpia-
cristales o pulsando la tecla  o  ⇒ fig. 46 del volante multifunción*.
Selección personal de las indicaciones
Usted puede determinar las indicaciones que desea visualizar en la panta-
lla del cuadro de instrumentos según sus preferencias:
● Seleccione el submenú Datos Ind. Multif. del menú Configuración
⇒ página 76.
● Aquí puede activar o desactivar las indicaciones por separado marcan-
do la opción deseada y pulsando a continuación la tecla OK
de la palanca
del limpiacristales o del volante multifunción*.
Duración en h y min
Se indica el tiempo transcurrido desde que se conectó el encendido.
El tiempo máximo de indicación es en ambas memorias de 19 horas y 59
minutos. Si se sobrepasa este valor, la memoria correspondiente se borra
automáticamente.
Consumo actual en l/100 km o l/h
Se indica el consumo actual en l/100 km mientras el vehículo esté en movi-
miento o en l/h (litros/hora) cuando el vehículo está detenido con el motor
en marcha. 

75
Puesto de conducción
Con ayuda de este indicador puede hacerse una idea de cómo influye el es-
tilo de conducción en el consumo ⇒ página 178.
Consumo medio en l/100 km
Tras conectar el encendido, el consumo medio comienza a visualizarse una
vez recorridos 100 metros aproximadamente. Hasta ese momento aparecen
guiones en vez de un valor. Durante la marcha, el valor indicado se actuali-
za cada cinco segundos. No se indica el combustible consumido. Recorrido en km
Se indica el trayecto recorrido desde que se conectó el encendido.
El valor máximo de indicación es en ambas memorias de 1999 km. Si se so-
brepasa este valor, la memoria correspondiente se borra automáticamente.
Velocidad media en km/h
Tras conectar el encendido, la velocidad media comienza a visualizarse una
vez recorridos 100 metros aproximadamente. Hasta ese momento aparecen
guiones en vez de un valor. Durante la marcha, el valor indicado se actuali-
za cada cinco segundos.
Advertencia de velocidad a --- km/h
Esta función le puede ayudar a respetar las limitaciones de velocidad. Pul-
sando la tecla OK
de la palanca del limpiacristales
A o del volante multi-
función*, se selecciona la velocidad actual. En la pantalla del cuadro de ins-
trumentos aparece destacada la velocidad seleccionada, por ejemplo, Ad-
vert. veloc. 120 km/h. Dispone de cinco segundos para modificar la veloci-
dad entre 30 km/h (18 mph) y 250 km/h (155 mph) con la tecla basculante B
o con las teclas  o  del volante multifunción*. Pulse la tecla OK o
espere cinco segundos para que la velocidad se memorice y la advertencia
se active. Si se supera la velocidad memorizada, se escuchará una señal
acústica y aparecerá un mensaje de advertencia hasta que se reduzca la ve-
locidad por lo menos 4 km/h (2 mph) por debajo de la memorizada. La fun-
ción se desactiva pulsando de nuevo la tecla OK
. En la pantalla del cuadro
de instrumentos aparece entonces Advert. veloc. --- km/h.
ATENCIÓN
Aunque no se encienda el “símbolo del cristal de hielo”, el firme puede
estar helado. Por lo tanto, no se base exclusivamente en este indicador,
ya que podría sufrir un accidente.
Aviso
● Existen diversos cuadros de instrumentos; de ahí que las indicaciones
del indicador multifunción puedan variar.
● Con el vehículo parado o circulando a poca velocidad, la temperatura ex-
terior indicada puede ser superior a la real debido al calor emitido por el
motor.
● Los vehículos con volante multifunción* no cuentan con teclas en la pa-
lanca del limpiacristales. El indicador multifunción sólo se puede manejar
entonces con las teclas del volante multifunción*. 
Menú estado del vehículo
Este menú muestra textos de advertencia o de información Abrir el menú Estado del vehículo
– Seleccione la opción Estado del vehículo del menú principal:
“Menú principal” y pulse la tecla OK
de la palanca del limpia-
cristales A ⇒ fig. 47. O bien
– Pulse la tecla 
o  del volante multifunción*
⇒ 
fig. 46 hasta
que se muestre el menú Estado del vehículo.
Los mensajes de advertencia con prioridad 2 y los textos informativos:
“Mensajes informativos y de advertencia en la pantalla” desaparecen auto-
máticamente de la pantalla transcurrido cierto tiempo y se guardan en el
menú Estado vehículo . 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

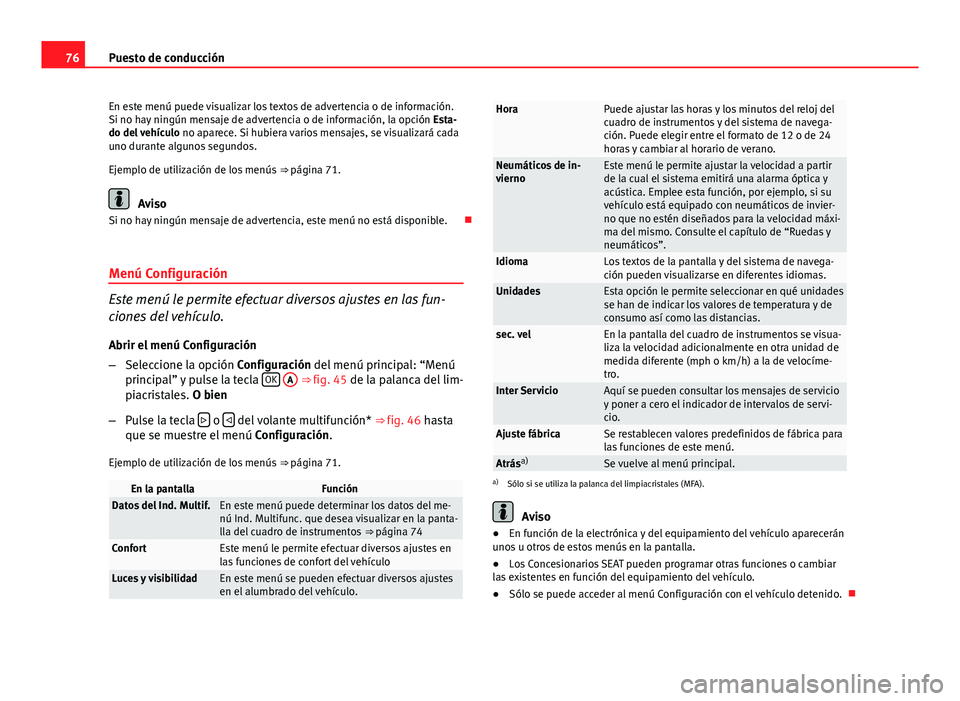

76Puesto de conducción
En este menú puede visualizar los textos de advertencia o de información.
Si no hay ningún mensaje de advertencia o de información, la opción Esta-
do del vehículo no aparece. Si hubiera varios mensajes, se visualizará cada
uno durante algunos segundos.
Ejemplo de utilización de los menús ⇒ página 71.
Aviso
Si no hay ningún mensaje de advertencia, este menú no está disponible. 
Menú Configuración
Este menú le permite efectuar diversos ajustes en las fun-
ciones del vehículo.
Abrir el menú Configuración
– Seleccione la opción Configuración del menú principal: “Menú
principal” y pulse la tecla OK

A ⇒ fig. 45 de la palanca del lim-
piacristales. O bien
– Pulse la tecla 
o  del volante multifunción* ⇒ fig. 46 hasta
que se muestre el menú Configuración.
Ejemplo de utilización de los menús ⇒ página 71.
En la pantallaFunciónDatos del Ind. Multif.En este menú puede determinar los datos del me-
nú Ind. Multifunc. que desea visualizar en la panta-
lla del cuadro de instrumentos ⇒ página 74
ConfortEste menú le permite efectuar diversos ajustes en
las funciones de confort del vehículo
Luces y visibilidadEn este menú se pueden efectuar diversos ajustes
en el alumbrado del vehículo.
HoraPuede ajustar las horas y los minutos del reloj del
cuadro de instrumentos y del sistema de navega-
ción. Puede elegir entre el formato de 12 o de 24
horas y cambiar al horario de verano.
Neumáticos de in-
viernoEste menú le permite ajustar la velocidad a partir
de la cual el sistema emitirá una alarma óptica y
acústica. Emplee esta función, por ejemplo, si su
vehículo está equipado con neumáticos de invier-
no que no estén diseñados para la velocidad máxi-
ma del mismo. Consulte el capítulo de “Ruedas y
neumáticos”.
IdiomaLos textos de la pantalla y del sistema de navega-
ción pueden visualizarse en diferentes idiomas.
UnidadesEsta opción le permite seleccionar en qué unidades
se han de indicar los valores de temperatura y de
consumo así como las distancias.
sec. velEn la pantalla del cuadro de instrumentos se visua-
liza la velocidad adicionalmente en otra unidad de
medida diferente (mph o km/h) a la de velocíme-
tro.
Inter ServicioAquí se pueden consultar los mensajes de servicio
y poner a cero el indicador de intervalos de servi-
cio.
Ajuste fábricaSe restablecen valores predefinidos de fábrica para
las funciones de este menú.
Atrása)Se vuelve al menú principal.a)
Sólo si se utiliza la palanca del limpiacristales (MFA).
Aviso
● En función de la electrónica y del equipamiento del vehículo aparecerán
unos u otros de estos menús en la pantalla.
● Los Concesionarios SEAT pueden programar otras funciones o cambiar
las existentes en función del equipamiento del vehículo.
● Sólo se puede acceder al menú Configuración con el vehículo detenido. 

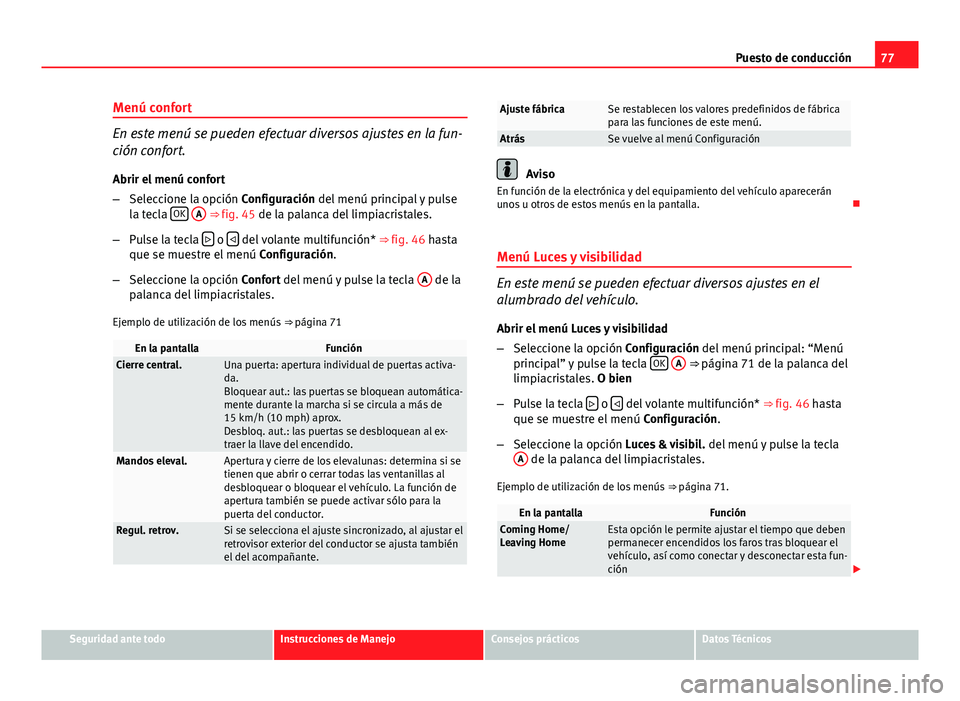

77
Puesto de conducción
Menú confort
En este menú se pueden efectuar diversos ajustes en la fun-
ción confort.
Abrir el menú confort
– Seleccione la opción Configuración del menú principal y pulse
la tecla OK

A ⇒ fig. 45 de la palanca del limpiacristales.
– Pulse la tecla 
o  del volante multifunción* ⇒ fig. 46 hasta
que se muestre el menú Configuración.
– Seleccione la opción Confort del menú y pulse la tecla A
de la
palanca del limpiacristales.
Ejemplo de utilización de los menús ⇒ página 71
En la pantallaFunciónCierre central.Una puerta: apertura individual de puertas activa-
da.
Bloquear aut.: las puertas se bloquean automática-
mente durante la marcha si se circula a más de
15 km/h (10 mph) aprox.
Desbloq. aut.: las puertas se desbloquean al ex-
traer la llave del encendido.
Mandos eleval.Apertura y cierre de los elevalunas: determina si se
tienen que abrir o cerrar todas las ventanillas al
desbloquear o bloquear el vehículo. La función de
apertura también se puede activar sólo para la
puerta del conductor.
Regul. retrov.Si se selecciona el ajuste sincronizado, al ajustar el
retrovisor exterior del conductor se ajusta también
el del acompañante.
Ajuste fábricaSe restablecen los valores predefinidos de fábrica
para las funciones de este menú.
AtrásSe vuelve al menú Configuración
Aviso
En función de la electrónica y del equipamiento del vehículo aparecerán
unos u otros de estos menús en la pantalla. 
Menú Luces y visibilidad
En este menú se pueden efectuar diversos ajustes en el
alumbrado del vehículo.
Abrir el menú Luces y visibilidad
– Seleccione la opción Configuración del menú principal: “Menú
principal” y pulse la tecla OK

A ⇒ página 71 de la palanca del
limpiacristales. O bien
– Pulse la tecla 
o  del volante multifunción* ⇒ fig. 46 hasta
que se muestre el menú Configuración.
– Seleccione la opción Luces & visibil. del menú y pulse la tecla
A
de la palanca del limpiacristales.
Ejemplo de utilización de los menús ⇒ página 71.
En la pantallaFunciónComing Home/
Leaving HomeEsta opción le permite ajustar el tiempo que deben
permanecer encendidos los faros tras bloquear el
vehículo, así como conectar y desconectar esta fun-
ción

Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

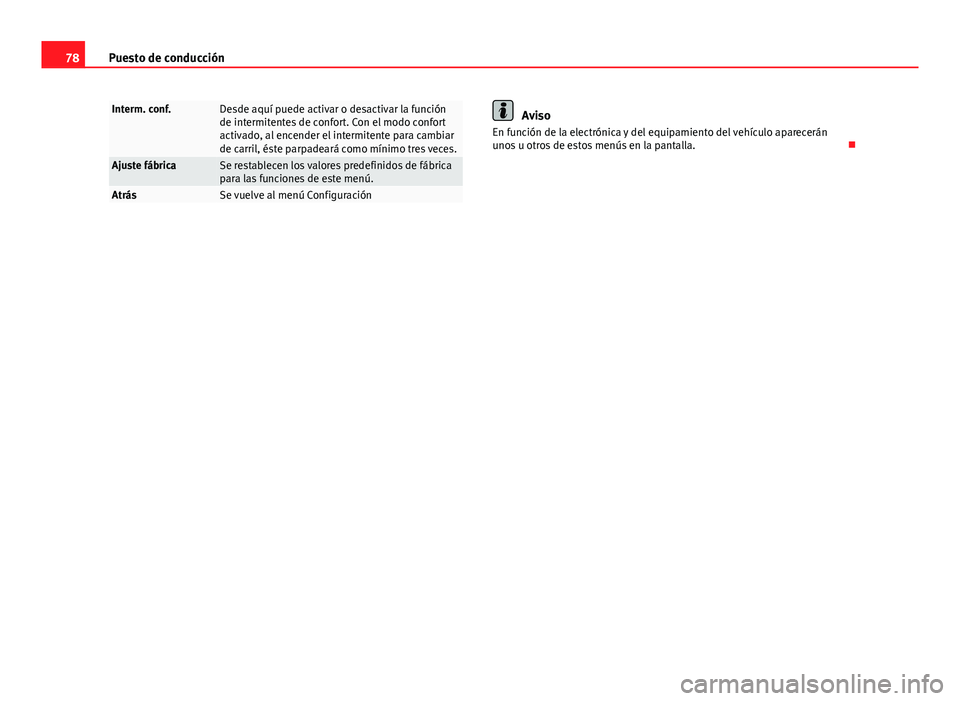

78Puesto de conducción
Interm. conf.Desde aquí puede activar o desactivar la función
de intermitentes de confort. Con el modo confort
activado, al encender el intermitente para cambiar
de carril, éste parpadeará como mínimo tres veces.
Ajuste fábricaSe restablecen los valores predefinidos de fábrica
para las funciones de este menú.
AtrásSe vuelve al menú Configuración
Aviso
En función de la electrónica y del equipamiento del vehículo aparecerán
unos u otros de estos menús en la pantalla. 
