Seat Arona 2017 Betriebsanleitung (in German)
Manufacturer: SEAT, Model Year: 2017, Model line: Arona, Model: Seat Arona 2017Pages: 324, PDF-Größe: 6.81 MB

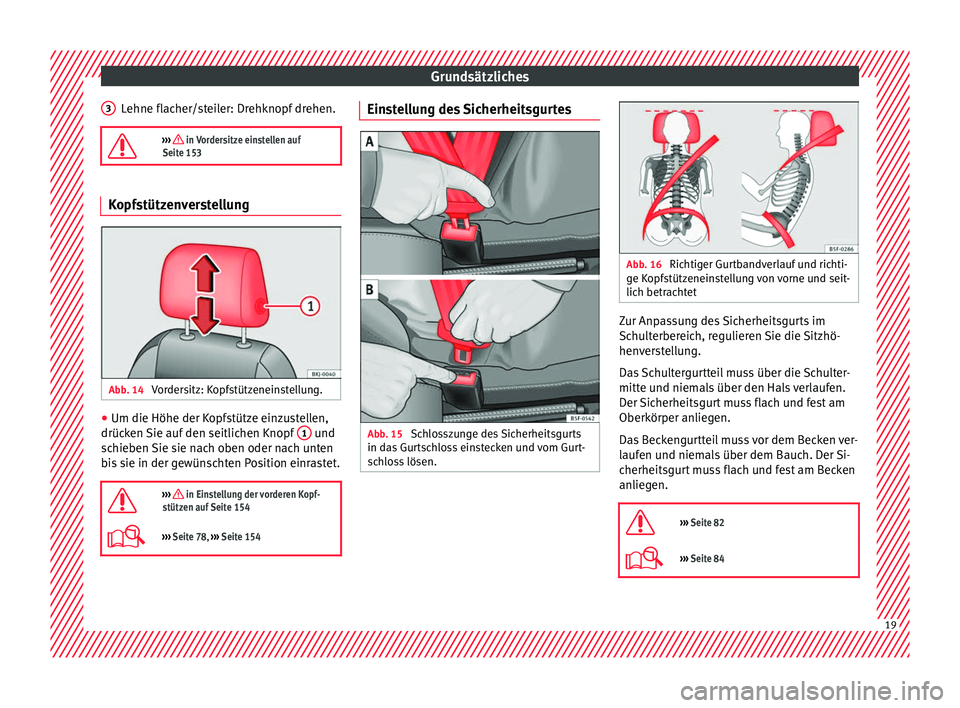

Page 21 of 324
Grundsätzliches
Lehne flacher/steiler: Drehknopf drehen.
››› in Vordersitze einstellen auf
Seite 153 Kopfstützenverstellung
Abb. 14
Vordersitz: Kopfstützeneinstellung. ●
Um die Höhe der Kopfstütze einzustellen,
drüc k
en
Sie auf den seitlichen Knopf 1 und
s c
hie
ben Sie sie nach oben oder nach unten
bis sie in der gewünschten Position einrastet.
››› in Einstellung der vorderen Kopf-
stützen auf Seite 154
››› Seite 78, ››› Seite 154 3
Einstellung des Sicherheitsgurtes
Abb. 15
Schlosszunge des Sicherheitsgurts
in d a
s
Gurtschloss einstecken und vom Gurt-
schloss lösen. Abb. 16
Richtiger Gurtbandverlauf und richti-
ge K opf
stützeneinstellung von vorne und seit-
lich betrachtet Zur Anpassung des Sicherheitsgurts im
Sc
hu
lt
erbereich, regulieren Sie die Sitzhö-
henverstellung.
Das Schultergurtteil muss über die Schulter-
mitte und niemals über den Hals verlaufen.
Der Sicherheitsgurt muss flach und fest am
Oberkörper anliegen.
Das Beckengurtteil muss vor dem Becken ver-
laufen und niemals über dem Bauch. Der Si-
cherheitsgurt muss flach und fest am Becken
anliegen.
››› Seite 82
››› Seite 84 19

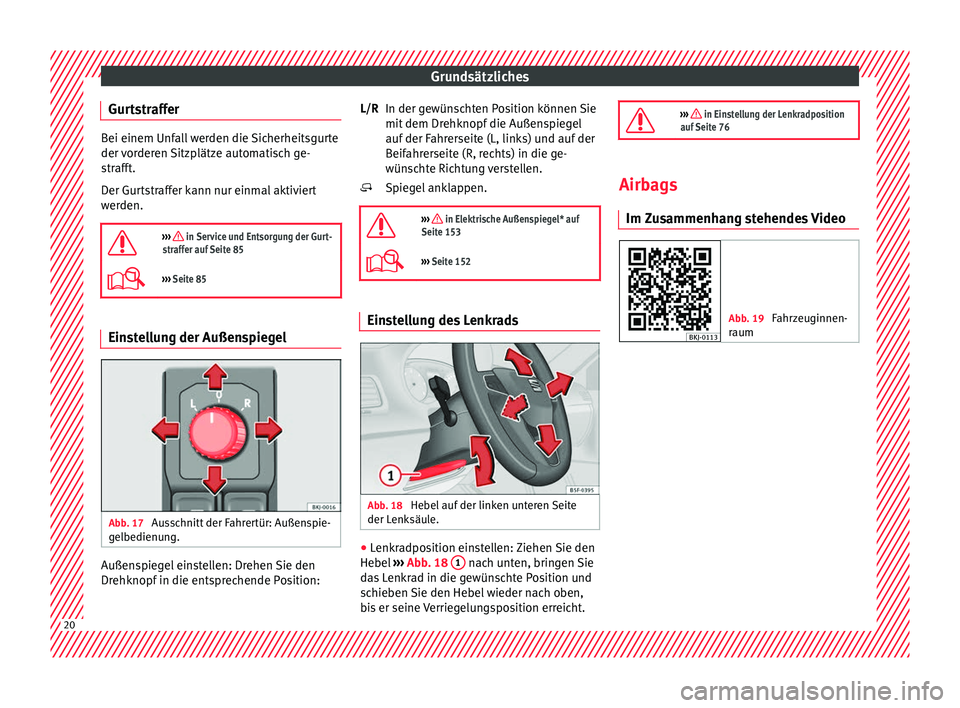

Page 22 of 324
Grundsätzliches
Gurtstraffer Bei einem Unfall werden die Sicherheitsgurte
der v
or
deren Sitzplätze automatisch ge-
strafft.
Der Gurtstraffer kann nur einmal aktiviert
werden.
››› in Service und Entsorgung der Gurt-
straffer auf Seite 85
››› Seite 85 Einstellung der Außenspiegel
Abb. 17
Ausschnitt der Fahrertür: Außenspie-
g el bedienu
ng. Außenspiegel einstellen: Drehen Sie den
Dr
ehknopf
in die ents
prechende Position: In der gewünschten Position können Sie
mit dem Drehknopf
die Außenspiegel
auf der Fahrerseite (L, links) und auf der
Beifahrerseite (R, rechts) in die ge-
wünschte Richtung verstellen.
Spiegel anklappen.
››› in Elektrische Außenspiegel* auf
Seite 153
››› Seite 152 Einstellung des Lenkrads
Abb. 18
Hebel auf der linken unteren Seite
der L enk
säu
le. ●
Lenkradposition einstellen: Ziehen Sie den
He bel
›
›› Abb. 18 1 nach unten, bringen Sie
d a
s
Lenkrad in die gewünschte Position und
schieben Sie den Hebel wieder nach oben,
bis er seine Verriegelungsposition erreicht. L/R
››› in Einstellung der Lenkradposition
auf Seite 76 Airbags
Im Zu
sammenhang stehendes Video Abb. 19
Fahrzeuginnen-
r aum 20

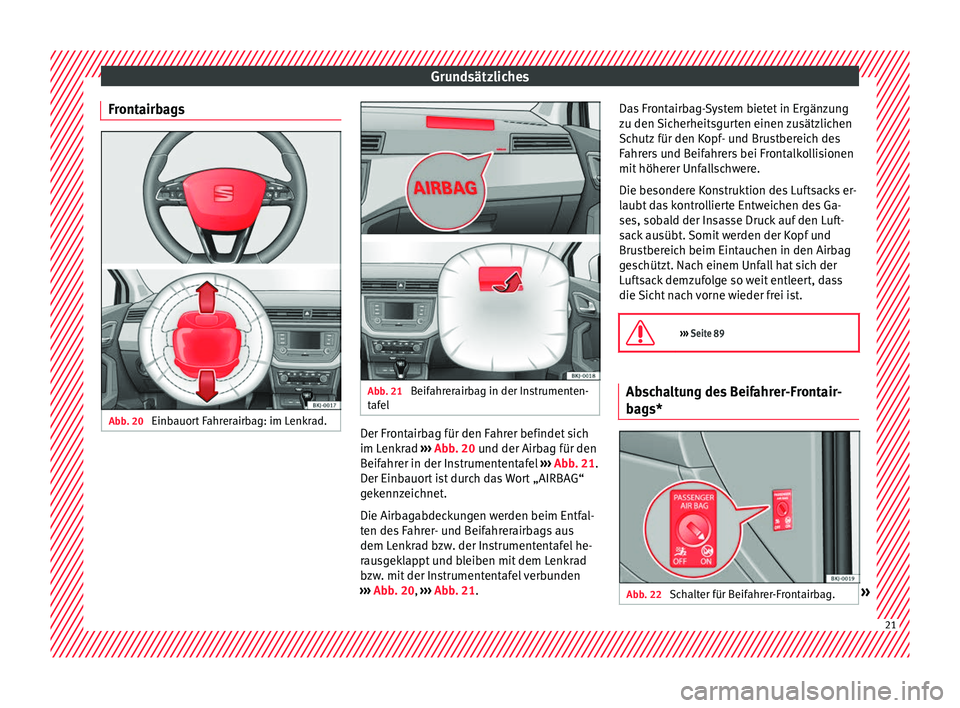

Page 23 of 324
Grundsätzliches
Frontairbags Abb. 20
Einbauort Fahrerairbag: im Lenkrad. Abb. 21
Beifahrerairbag in der Instrumenten-
t af el Der Frontairbag für den Fahrer befindet sich
im L
enk
r
ad ››› Abb. 20 und der Airbag für den
Beifahrer in der Instrumententafel ››› Abb. 21.
Der Einbauort ist durch das Wort „AIRBAG“
gekennzeichnet.
Die Airbagabdeckungen werden beim Entfal-
ten des Fahrer- und Beifahrerairbags aus
dem Lenkrad bzw. der Instrumententafel he-
rausgeklappt und bleiben mit dem Lenkrad
bzw. mit der Instrumententafel verbunden
››› Abb. 20, ››› Abb. 21. Das Frontairbag-System bietet in Ergänzung
zu den Sic
herheitsgurten einen zusätzlichen
Schutz für den Kopf- und Brustbereich des
Fahrers und Beifahrers bei Frontalkollisionen
mit höherer Unfallschwere.
Die besondere Konstruktion des Luftsacks er-
laubt das kontrollierte Entweichen des Ga-
ses, sobald der Insasse Druck auf den Luft-
sack ausübt. Somit werden der Kopf und
Brustbereich beim Eintauchen in den Airbag
geschützt. Nach einem Unfall hat sich der
Luftsack demzufolge so weit entleert, dass
die Sicht nach vorne wieder frei ist.
››› Seite 89 Abschaltung des Beifahrer-Frontair-
b
ag
s* Abb. 22
Schalter für Beifahrer-Frontairbag. » 21

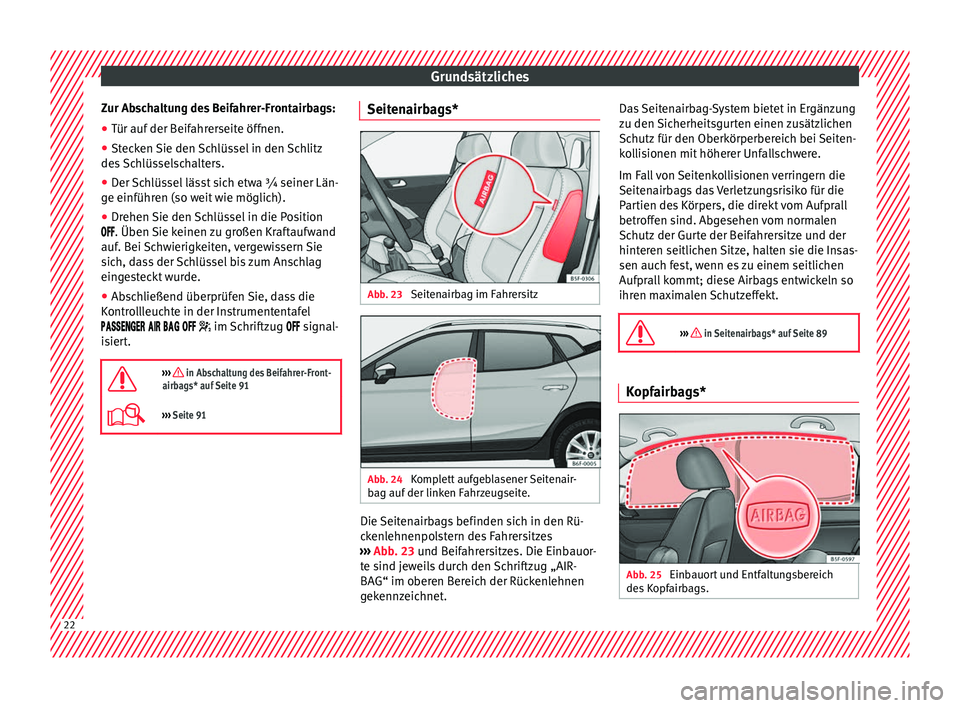

Page 24 of 324
Grundsätzliches
Zur Abschaltung des Beifahrer-Frontairbags:
● Tür auf der Beifahrerseite öffnen.
● Stecken Sie den Schlüssel in den Schlitz
de s
Schlüsselschalters.
● Der Schlüssel lässt sich etwa ¾ seiner Län-
ge einführen (so w
eit wie möglich).
● Drehen Sie den Schlüssel in die Position
. Üben Sie keinen
zu großen Kraftaufwand
auf. Bei Schwierigkeiten, vergewissern Sie
sich, dass der Schlüssel bis zum Anschlag
eingesteckt wurde.
● Abschließend überprüfen Sie, dass die
Kontro
llleuchte in der Instrumententafel
im Schriftzug signal-
isiert.
››› in Abschaltung des Beifahrer-Front-
airbags* auf Seite 91
››› Seite 91 Seitenairbags*
Abb. 23
Seitenairbag im Fahrersitz Abb. 24
Komplett aufgeblasener Seitenair-
b ag auf
der link
en Fahrzeugseite. Die Seitenairbags befinden sich in den Rü-
c
k
en
lehnenpolstern des Fahrersitzes
››› Abb. 23 und Beifahrersitzes. Die Einbauor-
te sind jeweils durch den Schriftzug „AIR-
BAG“ im oberen Bereich der Rückenlehnen
gekennzeichnet. Das Seitenairbag-System bietet in Ergänzung
zu den Sic
herheitsgurten einen zusätzlichen
Schutz für den Oberkörperbereich bei Seiten-
kollisionen mit höherer Unfallschwere.
Im Fall von Seitenkollisionen verringern die
Seitenairbags das Verletzungsrisiko für die
Partien des Körpers, die direkt vom Aufprall
betroffen sind. Abgesehen vom normalen
Schutz der Gurte der Beifahrersitze und der
hinteren seitlichen Sitze, halten sie die Insas-
sen auch fest, wenn es zu einem seitlichen
Aufprall kommt; diese Airbags entwickeln so
ihren maximalen Schutzeffekt.
››› in Seitenairbags* auf Seite 89 Kopfairbags*
Abb. 25
Einbauort und Entfaltungsbereich
de s
K
opfairbags. 22

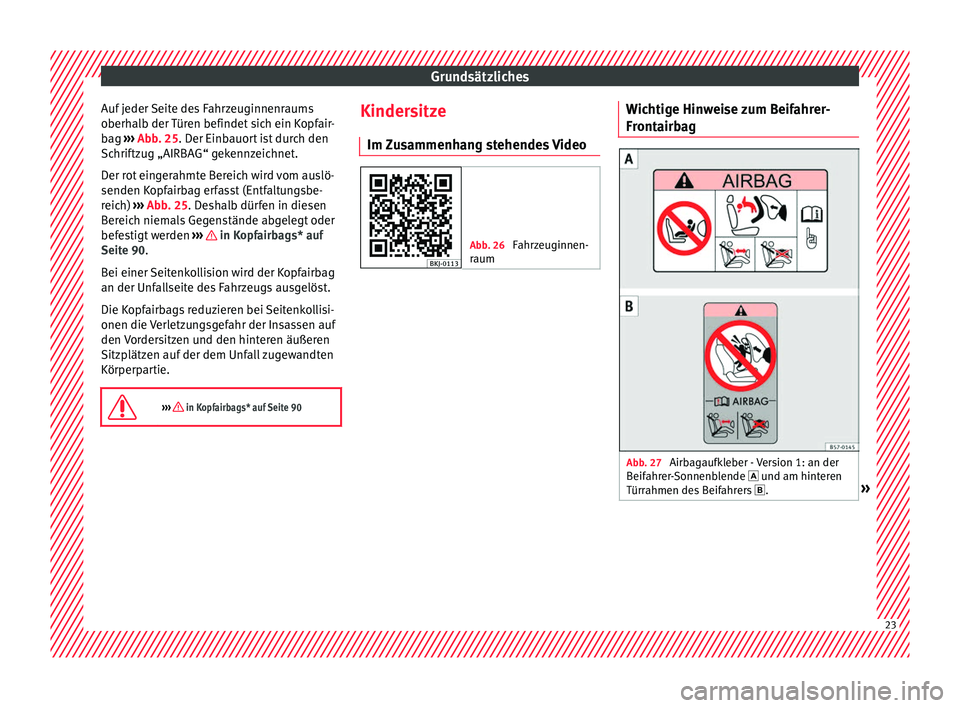

Page 25 of 324
Grundsätzliches
Auf jeder Seite des Fahrzeuginnenraums
o berh
al
b der Türen befindet sich ein Kopfair-
bag ››› Abb. 25. Der Einbauort ist durch den
Schriftzug „AIRBAG“ gekennzeichnet.
Der rot eingerahmte Bereich wird vom auslö-
senden Kopfairbag erfasst (Entfaltungsbe-
reich) ››› Abb. 25. Deshalb dürfen in diesen
Bereich niemals Gegenstände abgelegt oder
befestigt werden ››› in Kopfairbags* auf
Seit e 90
.
B
ei einer Seitenkollision wird der Kopfairbag
an der Unfallseite des Fahrzeugs ausgelöst.
Die Kopfairbags reduzieren bei Seitenkollisi-
onen die Verletzungsgefahr der Insassen auf
den Vordersitzen und den hinteren äußeren
Sitzplätzen auf der dem Unfall zugewandten
Körperpartie.
››› in Kopfairbags* auf Seite 90 Kindersitze
Im Z
u
sammenhang stehendes Video Abb. 26
Fahrzeuginnen-
raum Wichtige Hinweise zum Beifahrer-
Fr
ont
airb
ag Abb. 27
Airbagaufkleber - Version 1: an der
B eif
ahr
er-Sonnenblende und am hinteren
Türrahmen des Beifahrers .» 23

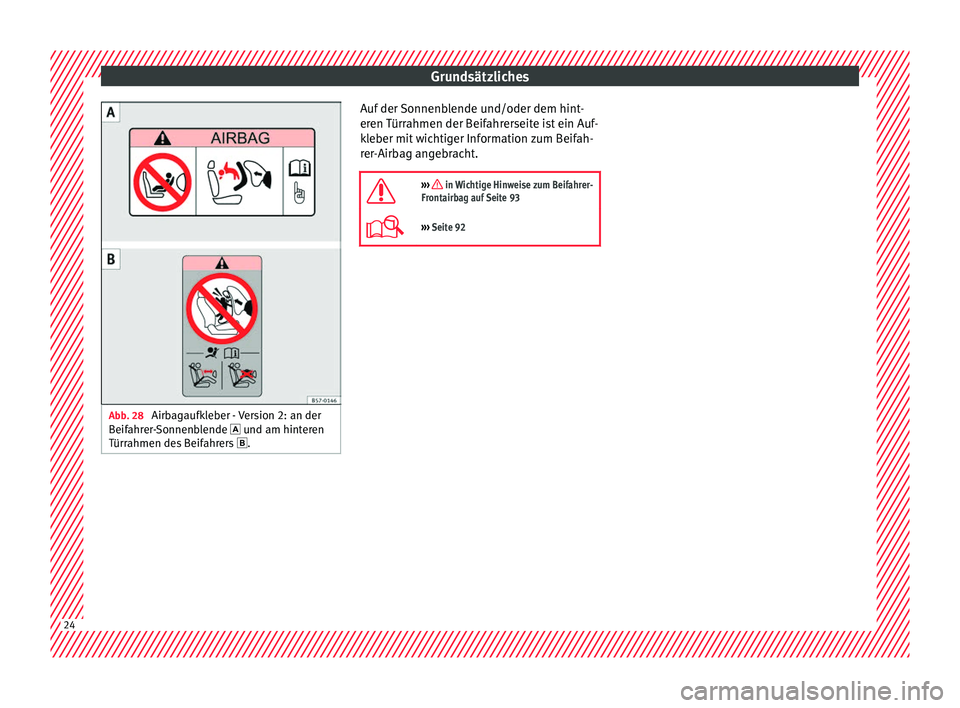

Page 26 of 324
Grundsätzliches
Abb. 28
Airbagaufkleber - Version 2: an der
B eif
ahr
er-Sonnenblende und am hinteren
Türrahmen des Beifahrers . Auf der Sonnenblende und/oder dem hint-
er
en
T
ürrahmen der Beifahrerseite ist ein Auf-
kleber mit wichtiger Information zum Beifah-
rer-Airbag angebracht.
››› in Wichtige Hinweise zum Beifahrer-
Frontairbag auf Seite 93
››› Seite 92 24

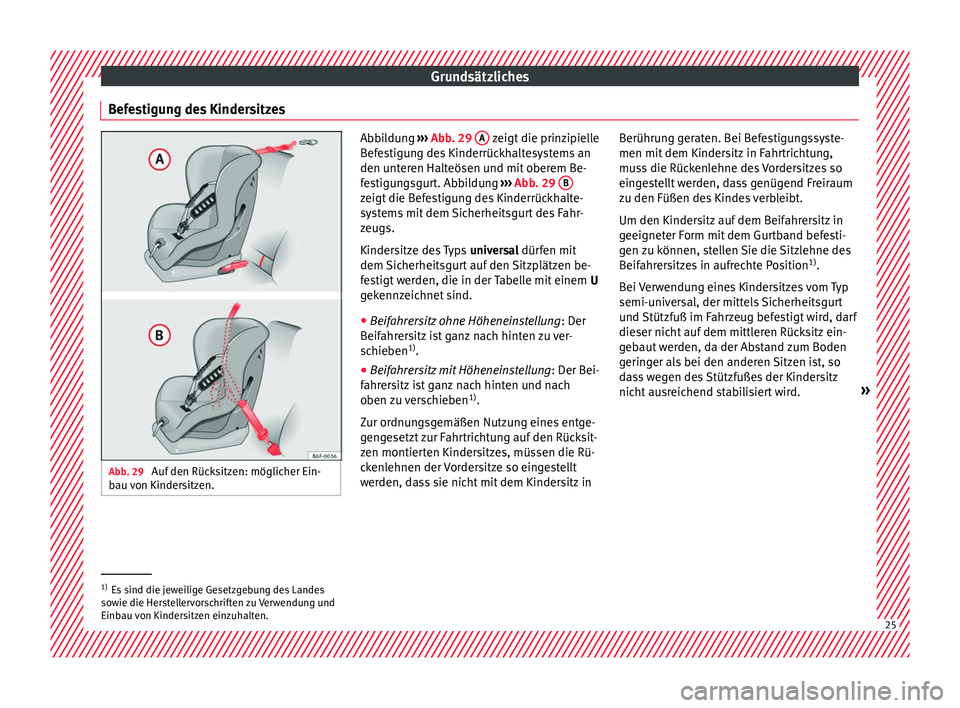

Page 27 of 324
Grundsätzliches
Befestigung des Kindersitzes Abb. 29
Auf den Rücksitzen: möglicher Ein-
bau v
on Kindersitzen. Abbildung
››› Abb . 29
A zeigt die prinzipielle
Bef e
stigung des Kinderrückhaltesystems an
den unteren Halteösen und mit oberem Be-
festigungsgurt. Abbildung ››› Abb. 29 B zeigt die Befestigung des Kinderrückhalte-
sys
t
ems mit dem Sicherheitsgurt des Fahr-
zeugs.
Kindersitze des Typs universal dürfen mit
dem Sicherheitsgurt auf den Sitzplätzen be-
festigt werden, die in der Tabelle mit einem U
gekennzeichnet sind.
● Beifahrersitz ohne Höheneinstellung : Der
Beif
ahrersitz ist ganz nach hinten zu ver-
schieben 1)
.
● Beifahrersitz mit Höheneinstellung : Der Bei-
f
ahrersitz ist ganz nach hinten und nach
oben zu verschieben 1)
.
Zur ordnungsgemäßen Nutzung eines entge-
gengesetzt zur Fahrtrichtung auf den Rücksit-
zen montierten Kindersitzes, müssen die Rü-
ckenlehnen der Vordersitze so eingestellt
werden, dass sie nicht mit dem Kindersitz in Berührung geraten. Bei Befestigungssyste-
men mit dem Kinders
itz in Fahrtrichtung,
muss die Rückenlehne des Vordersitzes so
eingestellt werden, dass genügend Freiraum
zu den Füßen des Kindes verbleibt.
Um den Kindersitz auf dem Beifahrersitz in
geeigneter Form mit dem Gurtband befesti-
gen zu können, stellen Sie die Sitzlehne des
Beifahrersitzes in aufrechte Position 1)
.
Bei Verwendung eines Kindersitzes vom Typ
semi-universal, der mittels Sicherheitsgurt
und Stützfuß im Fahrzeug befestigt wird, darf
dieser nicht auf dem mittleren Rücksitz ein-
gebaut werden, da der Abstand zum Boden
geringer als bei den anderen Sitzen ist, so
dass wegen des Stützfußes der Kindersitz
nicht ausreichend stabilisiert wird. »1)
Es sind die jeweilige Gesetzgebung des Landes
sow ie die Her
stellervorschriften zu Verwendung und
Einbau von Kindersitzen einzuhalten. 25

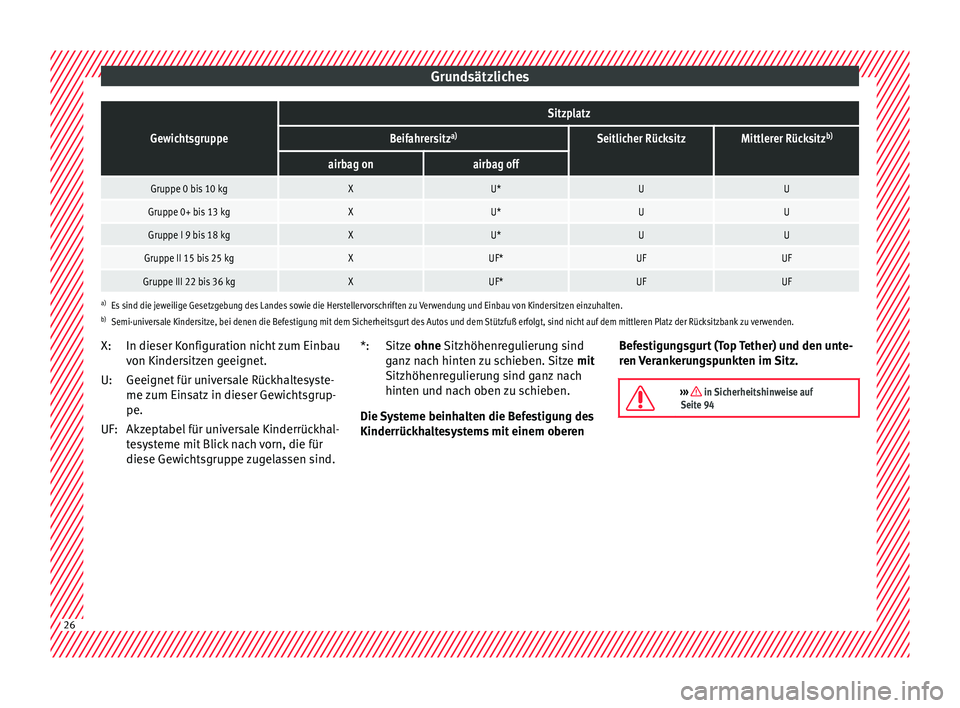

Page 28 of 324
GrundsätzlichesGewichtsgruppe
Sitzplatz
Beifahrersitz
a)Seitlicher RücksitzMittlerer Rücksitz b)
airbag onairbag off
Gruppe 0 bis 10 kgXU*UU
Gruppe 0+ bis 13 kgXU*UU
Gruppe I 9 bis 18 kgXU*UU
Gruppe II 15 bis 25 kgXUF*UFUF
Gruppe III 22 bis 36 kgXUF*UFUF
a)
Es sind die jeweilige Gesetzgebung des Landes sowie die Herstellervorschriften zu Verwendung und Einbau von Kindersitzen einzuhalten.
b) Semi-universale Kindersitze, bei denen die Befestigung mit dem Sicherheitsgurt des Autos und dem Stützfuß erfolgt, sind nicht auf dem mittleren Platz der Rücksitzbank zu verwenden.
In dieser Konfiguration nicht zum Einbau
von Kindersitzen geeignet.
Geeignet für universale Rückhaltesyste-
me zum Einsatz in dieser Gewichtsgrup-
pe.
Akzeptabel für universale Kinderrückhal-
tesysteme mit Blick nach vorn, die für
diese Gewichtsgruppe zugelassen sind.
X:
U:
UF:
Sitze ohne Sitzhöhenregu
lierung sind
ganz nach hinten zu schieben. Sitze mit
Sitzhöhenregulierung sind ganz nach
hinten und nach oben zu schieben.
Die Systeme beinhalten die Befestigung des
Kinderrückhaltesystems mit einem oberen *: Befestigungsgurt (Top Tether) und den unte-
ren V
erankerungspunkten im Sitz.
››› in Sicherheitshinweise auf
Seite 94 26

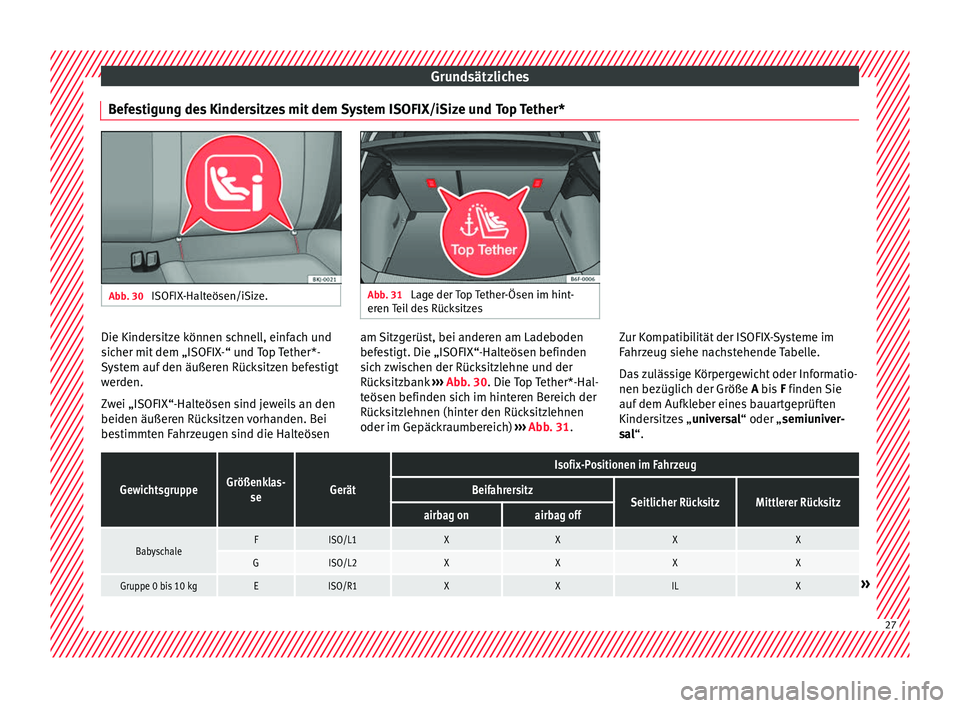

Page 29 of 324
Grundsätzliches
Befestigung des Kindersitzes mit dem System ISOFIX/iSize und Top Tether* Abb. 30
ISOFIX-Halteösen/iSize. Abb. 31
Lage der Top Tether-Ösen im hint-
eren T
eil des Rücksitzes Die Kindersitze können schnell, einfach und
s
ic
her mit
dem „ISOFIX-“ und Top Tether*-
System auf den äußeren Rücksitzen befestigt
werden.
Zwei „ISOFIX“-Halteösen sind jeweils an den
beiden äußeren Rücksitzen vorhanden. Bei
bestimmten Fahrzeugen sind die Halteösen am Sitzgerüst, bei anderen am Ladeboden
befes
tigt. Die „ISOFIX“-Halteösen befinden
sich zwischen der Rücksitzlehne und der
Rücksitzbank ››› Abb. 30. Die Top Tether*-Hal-
teösen befinden sich im hinteren Bereich der
Rücksitzlehnen (hinter den Rücksitzlehnen
oder im Gepäckraumbereich) ››› Abb. 31. Zur Kompatibilität der ISOFIX-Systeme im
Fahrz
eug siehe nachstehende Tabelle.
Das zulässige Körpergewicht oder Informatio-
nen bezüglich der Größe A bis F finden Sie
auf dem Aufkleber eines bauartgeprüften
Kindersitzes „ universal“ oder „semiuniver-
sal“.
GewichtsgruppeGrößenklas- seGerät
Isofix-Positionen im Fahrzeug
BeifahrersitzSeitlicher RücksitzMittlerer Rücksitzairbag onairbag off
BabyschaleFISO/L1XXXX
GISO/L2XXXX
Gruppe 0 bis 10 kgEISO/R1XXILX» 27
Page 30 of 324
GrundsätzlichesGewichtsgruppeGrößenklas-
seGerät
Isofix-Positionen im Fahrzeug
BeifahrersitzSeitlicher RücksitzMittlerer Rücksitzairbag onairbag off
Gruppe 0+ bis 13 kg
EISO/R1XXILX
DISO/R2XXILX
CISO/R3XXILX
Gruppe I 9 bis 18 kg
DISO/R2XXILX
CISO/R3XXILX
BISO/F2XXIUF/ILX
B1ISO/F2XXXIUF/ILX
AISO/F3XXIUF/ILX
Gruppe II 15 bis 25 kg------ ------
Gruppe III 22 bis 36 kg------ ------ Für universelle, vorwärts gerichtete ISO-
FIX
-Kinderrüc k
haltesysteme in dieser
Gewichtsgruppe geeignet.
Geeignet für bestimmte Kinderrückhalte-
systeme (KRS) ISOFIX der Kategorie
IUF:
IL:
spezielles Fahrzeug, eingeschränkt oder
semi-univer
sal. Beachten Sie die Fahr-
zeugliste des Kindersitzherstellers.
ISOFIX-Position nicht für ISOFIX-Kinder-
rückhaltesysteme dieser Gewichtsgrup-
pe oder Größenklasse geeignet.
X: ››› in Sicherheitshinweise auf
Seite 94 28
