Sistemas de asistencia al conductor

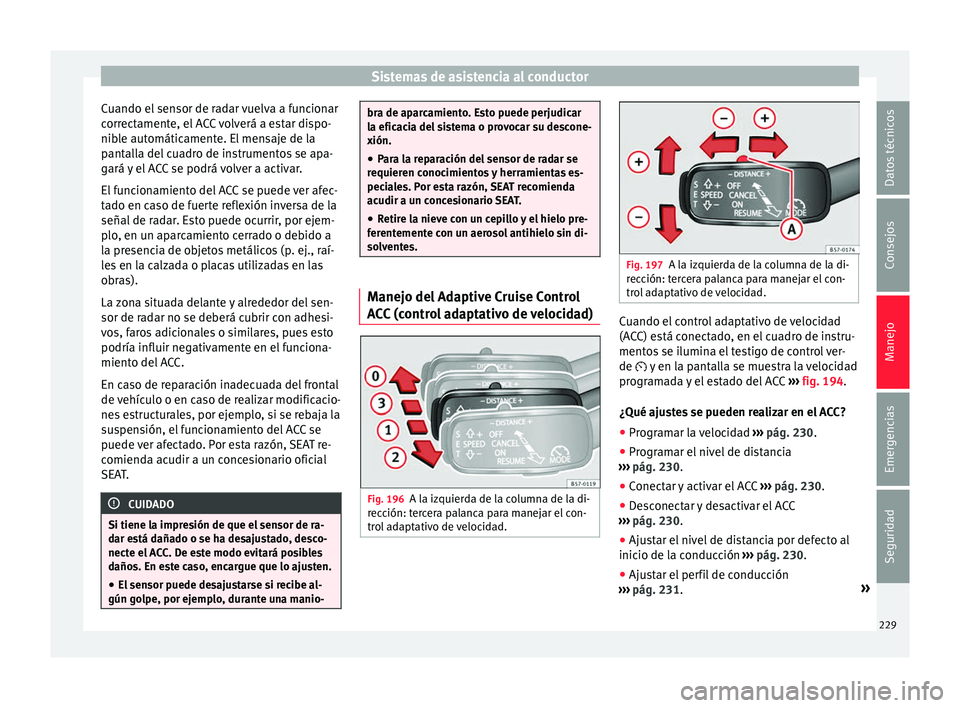

Cuando el sensor de radar vuelva a funcionar
c orr
ect
amente, el ACC volverá a estar dispo-
nible automáticamente. El mensaje de la
pantalla del cuadro de instrumentos se apa-
gará y el ACC se podrá volver a activar.
El funcionamiento del ACC se puede ver afec-
tado en caso de fuerte reflexión inversa de la
señal de radar. Esto puede ocurrir, por ejem-
plo, en un aparcamiento cerrado o debido a
la presencia de objetos metálicos (p. ej., raí-
les en la calzada o placas utilizadas en las
obras).
La zona situada delante y alrededor del sen-
sor de radar no se deberá cubrir con adhesi-
vos, faros adicionales o similares, pues esto
podría influir negativamente en el funciona-
miento del ACC.
En caso de reparación inadecuada del frontal
de vehículo o en caso de realizar modificacio-
nes estructurales, por ejemplo, si se rebaja la
suspensión, el funcionamiento del ACC se
puede ver afectado. Por esta razón, SEAT re-
comienda acudir a un concesionario oficial
SEAT. CUIDADO
Si tiene la impresión de que el sensor de ra-
dar e s

tá dañado o se ha desajustado, desco-
necte el ACC. De este modo evitará posibles
daños. En este caso, encargue que lo ajusten.
● El sensor puede desajustarse si recibe al-
gún golpe, por ej
emplo, durante una manio- bra de aparcamiento. Esto puede perjudicar
la efic
ac

ia del sistema o provocar su descone-
xión.
● Para la reparación del sensor de radar se
requieren c
onocimientos y herramientas es-
peciales. Por esta razón, SEAT recomienda
acudir a un concesionario SEAT.
● Retire la nieve con un cepillo y el hielo pre-
ferent
emente con un aerosol antihielo sin di-
solventes. Manejo del Adaptive Cruise Control
A
C
C

(control adaptativo de velocidad) Fig. 196
A la izquierda de la columna de la di-
r ec
c

ión: tercera palanca para manejar el con-
trol adaptativo de velocidad. Fig. 197
A la izquierda de la columna de la di-
rec c

ión: tercera palanca para manejar el con-
trol adaptativo de velocidad. Cuando el control adaptativo de velocidad
(A
C
C) e

stá conectado, en el cuadro de instru-
mentos se ilumina el testigo de control ver-
de  y en la pantalla se muestra la velocidad
programada y el estado del ACC ››› fig. 194.
¿Qué ajustes se pueden realizar en el ACC?
● Programar la velocidad ›››
pág. 230.
● Programar el nivel de distancia
›››
pág. 230.
● Conectar y activar el ACC ›››
pág. 230.
● Desconectar y desactivar el ACC
›››
pág. 230.
● Ajustar el nivel de distancia por defecto al
inicio de la c
onducción ››› pág. 230.
● Ajustar el perfil de conducción
›› ›

pág. 231. »
229
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Manejo
● Condic
ione
s en las que el ACC no reacciona
››› pág. 231.

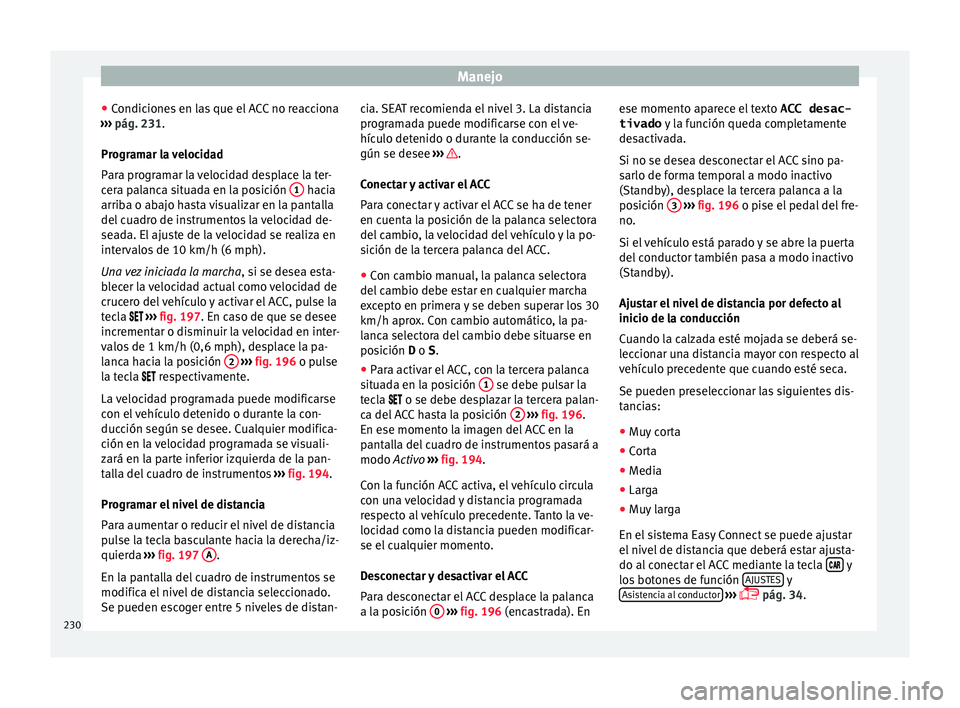

Programar la velocidad
Para programar la velocidad desplace la ter-
cera palanca situada en la posición 1 hacia
arrib a o ab
aj

o hasta visualizar en la pantalla
del cuadro de instrumentos la velocidad de-
seada. El ajuste de la velocidad se realiza en
intervalos de 10 km/h (6 mph).
Una vez iniciada la marcha , si se desea esta-
blecer la velocidad actual como velocidad de
crucero del vehículo y activar el ACC, pulse la
tecla  ››› fig. 197. En caso de que se desee
incrementar o disminuir la velocidad en inter-
valos de 1 km/h (0,6 mph), desplace la pa-
lanca hacia la posición 2
› ›
› fig. 196
o pulse
la tecla  respectivamente.
La velocidad programada puede modificarse
con el vehículo detenido o durante la con-
ducción según se desee. Cualquier modifica-
ción en la velocidad programada se visuali-
zará en la parte inferior izquierda de la pan-
talla del cuadro de instrumentos ››› fig. 194.
Programar el nivel de distancia
Para aumentar o reducir el nivel de distancia
pulse la tecla basculante hacia la derecha/iz-
quierda ›››
fig. 197 A .
En l a p
ant

alla del cuadro de instrumentos se
modifica el nivel de distancia seleccionado.
Se pueden escoger entre 5 niveles de distan- cia. SEAT recomienda el nivel 3. La distancia
program

ada puede modificarse con el ve-
hículo detenido o durante la conducción se-
gún se desee ››› .
C onect
ar

y activar el ACC
Para conectar y activar el ACC se ha de tener
en cuenta la posición de la palanca selectora
del cambio, la velocidad del vehículo y la po-
sición de la tercera palanca del ACC.
● Con cambio manual, la palanca selectora
del camb
io debe estar en cualquier marcha
excepto en primera y se deben superar los 30
km/h aprox. Con cambio automático, la pa-
lanca selectora del cambio debe situarse en
posición D o S.
● Para activar el ACC, con la tercera palanca
situa
da en la posición 1 se debe pulsar la
t ec
l
a  o se debe desplazar la tercera palan-
ca del ACC hasta la posición 2
› ›
› fig. 196
.
En ese momento la imagen del ACC en la
pantalla del cuadro de instrumentos pasará a
modo Activo ››› fig. 194.
Con la función ACC activa, el vehículo circula
con una velocidad y distancia programada
respecto al vehículo precedente. Tanto la ve-
locidad como la distancia pueden modificar-
se el cualquier momento.
Desconectar y desactivar el ACC
Para desconectar el ACC desplace la palanca
a la posición 0
› ›
› fig. 196
(encastrada). En ese momento aparece el texto
ACC desac-
tivado y la f

unción queda completamente
desactivada.
Si no se desea desconectar el ACC sino pa-
sarlo de forma temporal a modo inactivo
(Standby), desplace la tercera palanca a la
posición 3
› ››
fig. 196
o pi
se el pedal del fre-
no.
Si el vehículo está parado y se abre la puerta
del conductor también pasa a modo inactivo
(Standby).
Ajustar el nivel de distancia por defecto al
inicio de la conducción
Cuando la calzada esté mojada se deberá se-
leccionar una distancia mayor con respecto al
vehículo precedente que cuando esté seca.
Se pueden preseleccionar las siguientes dis-
tancias:
● Muy corta
● Corta
● Media
● Larga
● Muy larga
En el si
stema Easy Connect se puede ajustar
el nivel de distancia que deberá estar ajusta-
do al conectar el ACC mediante la tecla  y
lo s
bot

ones de función AJUSTES y
As i
s
tencia al conductor
› ›
›
 pág. 34
.
230

Sistemas de asistencia al conductor

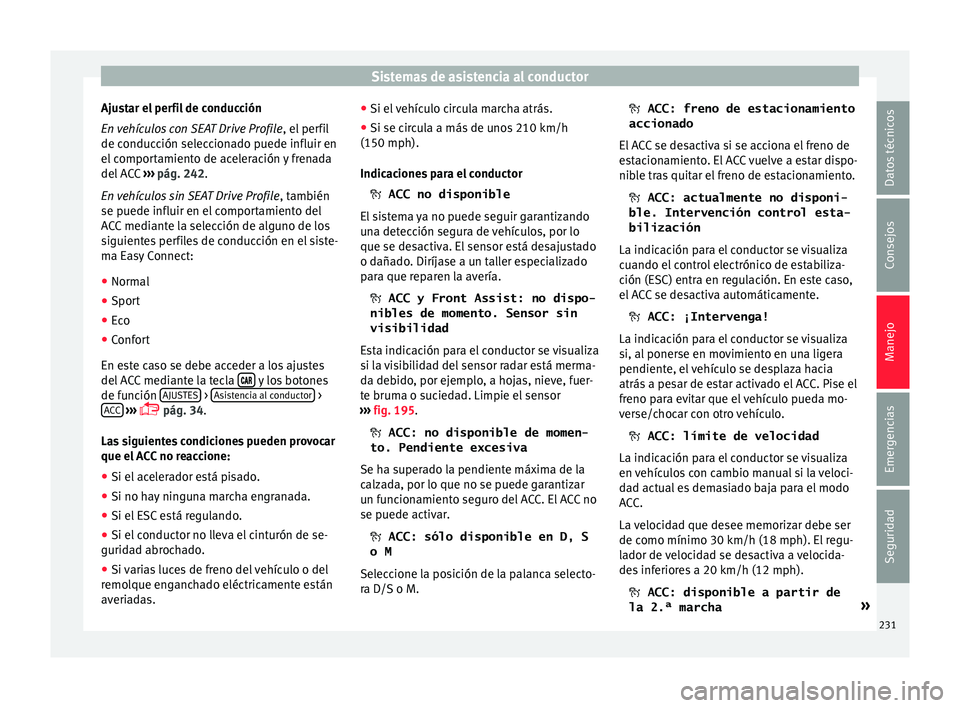

Ajustar el perfil de conducción
E n
v
ehículos con SEAT Drive Profile , el perfil
de conducción seleccionado puede influir en
el comportamiento de aceleración y frenada
del ACC ››› pág. 242.
En vehículos sin SEAT Drive Profile , también
se puede influir en el comportamiento del
ACC mediante la selección de alguno de los
siguientes perfiles de conducción en el siste-
ma Easy Connect:
● Normal
● Sport
● Eco
● Confort
En est
e caso se debe acceder a los ajustes
del ACC mediante la tecla  y los botones
de f u
nc

ión AJUSTES >
As
i
s tencia al conductor >
A C
C
› ›
›
 pág. 34
.
Las siguientes condiciones pueden provocar
que el ACC no reaccione:
● Si el acelerador está pisado.
● Si no hay ninguna marcha engranada.
● Si el ESC está regulando.
● Si el conductor no lleva el cinturón de se-
guridad abr
ochado.
● Si varias luces de freno del vehículo o del
remol
que enganchado eléctricamente están
averiadas. ●
Si el v
ehículo circula marcha atrás.
● Si se circula a más de unos 210 km/h
(150 mph).
Indicacione

s para el conductor
 ACC no disponible
El sistema ya no puede seguir garantizando
una detección segura de vehículos, por lo
que se desactiva. El sensor está desajustado
o dañado. Diríjase a un taller especializado
para que reparen la avería.  ACC y Front Assist: no dispo-
nibles de momento. Sensor sin
visibilidad
Esta indicación para el conductor se visualiza
si la visibilidad del sensor radar está merma-
da debido, por ejemplo, a hojas, nieve, fuer-
te bruma o suciedad. Limpie el sensor
››› fig. 195.
 ACC: no disponible de momen-
to. Pendiente excesiva
Se ha superado la pendiente máxima de la
calzada, por lo que no se puede garantizar
un funcionamiento seguro del ACC. El ACC no
se puede activar.  ACC: sólo disponible en D, S
o M
Seleccione la posición de la palanca selecto-
ra D/S o M.  ACC: freno de estacionamiento
accionado
El AC

C se desactiva si se acciona el freno de
estacionamiento. El ACC vuelve a estar dispo-
nible tras quitar el freno de estacionamiento.
 ACC: actualmente no disponi-
ble. Intervención control esta-
bilización
La indicación para el conductor se visualiza
cuando el control electrónico de estabiliza-
ción (ESC) entra en regulación. En este caso,
el ACC se desactiva automáticamente.  ACC: ¡Intervenga!
La indicación para el conductor se visualiza
si, al ponerse en movimiento en una ligera
pendiente, el vehículo se desplaza hacia
atrás a pesar de estar activado el ACC. Pise el
freno para evitar que el vehículo pueda mo-
verse/chocar con otro vehículo.  ACC: límite de velocidad
La indicación para el conductor se visualiza
en vehículos con cambio manual si la veloci-
dad actual es demasiado baja para el modo
ACC.
La velocidad que desee memorizar debe ser
de como mínimo 30 km/h (18 mph). El regu-
lador de velocidad se desactiva a velocida-
des inferiores a 20 km/h (12 mph).  ACC: disponible a partir de
la 2.ª marcha »
231
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Manejo

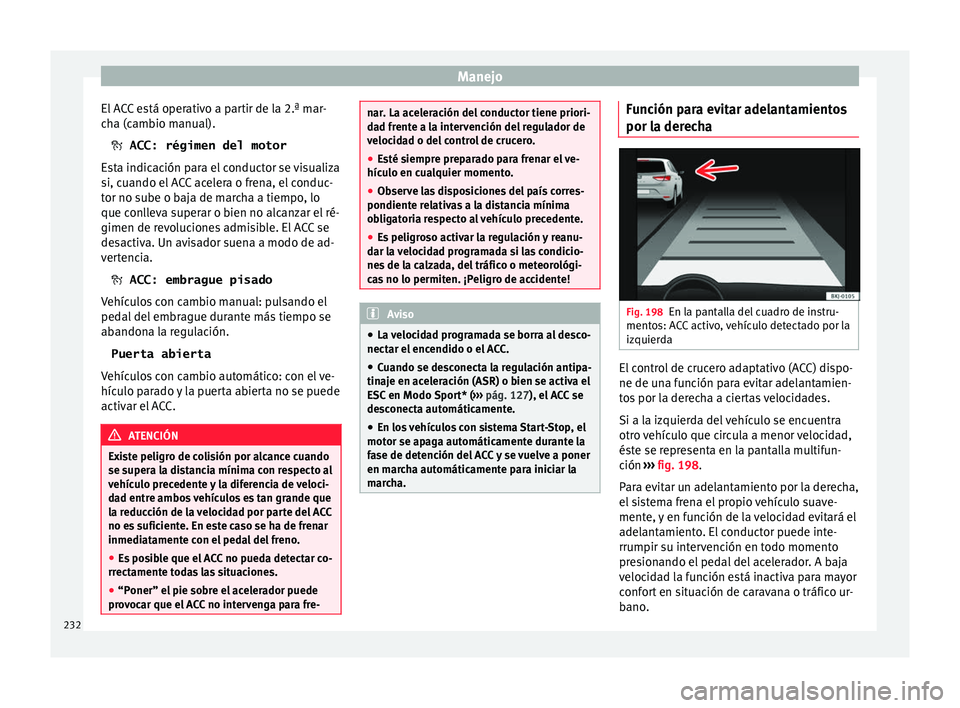

El ACC está operativo a partir de la 2.ª mar-
c h
a (c
ambio manual).
 ACC: régimen del motor
Esta indicación para el conductor se visualiza
si, cuando el ACC acelera o frena, el conduc-
tor no sube o baja de marcha a tiempo, lo
que conlleva superar o bien no alcanzar el ré-
gimen de revoluciones admisible. El ACC se
desactiva. Un avisador suena a modo de ad-
vertencia.  ACC: embrague pisado
Vehículos con cambio manual: pulsando el
pedal del embrague durante más tiempo se
abandona la regulación. Puerta abierta
Vehículos con cambio automático: con el ve-
hículo parado y la puerta abierta no se puede
activar el ACC. ATENCIÓN
Existe peligro de colisión por alcance cuando
se super a l

a distancia mínima con respecto al
vehículo precedente y la diferencia de veloci-
dad entre ambos vehículos es tan grande que
la reducción de la velocidad por parte del ACC
no es suficiente. En este caso se ha de frenar
inmediatamente con el pedal del freno.
● Es posible que el ACC no pueda detectar co-
rrectament
e todas las situaciones.
● “Poner” el pie sobre el acelerador puede
prov
ocar que el ACC no intervenga para fre- nar. La aceleración del conductor tiene priori-
da
d fr

ente a la intervención del regulador de
velocidad o del control de crucero.
● Esté siempre preparado para frenar el ve-
hículo en c
ualquier momento.
● Observe las disposiciones del país corres-
pondiente rel
ativas a la distancia mínima
obligatoria respecto al vehículo precedente.
● Es peligroso activar la regulación y reanu-
dar la
velocidad programada si las condicio-
nes de la calzada, del tráfico o meteorológi-
cas no lo permiten. ¡Peligro de accidente! Aviso
● La v eloc

idad programada se borra al desco-
nectar el encendido o el ACC.
● Cuando se desconecta la regulación antipa-
tinaje en ac
eleración (ASR) o bien se activa el
ESC en Modo Sport* ( ››› pág. 127), el ACC se
desconecta automáticamente.
● En los vehículos con sistema Start-Stop, el
motor se apag
a automáticamente durante la
fase de detención del ACC y se vuelve a poner
en marcha automáticamente para iniciar la
marcha. Función para evitar adelantamientos
por l
a der
ec

ha Fig. 198
En la pantalla del cuadro de instru-
ment o
s: A

CC activo, vehículo detectado por la
izquierda El control de crucero adaptativo (ACC) dispo-
ne de u
n
a f

unción para evitar adelantamien-
tos por la derecha a ciertas velocidades.
Si a la izquierda del vehículo se encuentra
otro vehículo que circula a menor velocidad,
éste se representa en la pantalla multifun-
ción ››› fig. 198.
Para evitar un adelantamiento por la derecha,
el sistema frena el propio vehículo suave-
mente, y en función de la velocidad evitará el
adelantamiento. El conductor puede inte-
rrumpir su intervención en todo momento
presionando el pedal del acelerador. A baja
velocidad la función está inactiva para mayor
confort en situación de caravana o tráfico ur-
bano.
232

Sistemas de asistencia al conductor

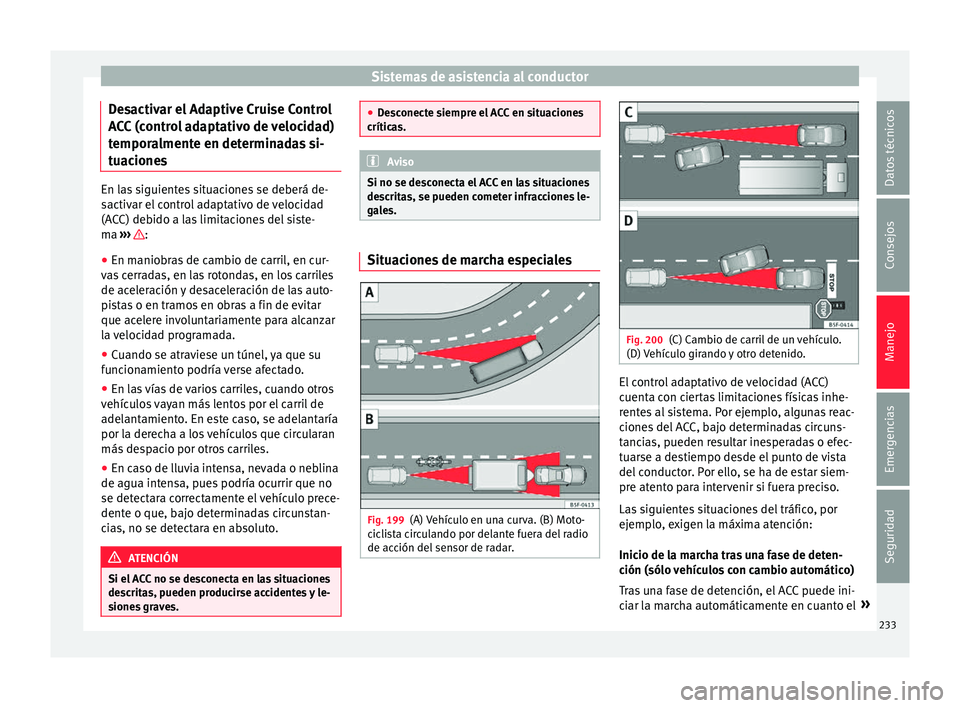

Desactivar el Adaptive Cruise Control
A C
C
(control adaptativo de velocidad)
temporalmente en determinadas si-
tuaciones En las siguientes situaciones se deberá de-
sactiv
ar el

control adaptativo de velocidad
(ACC) debido a las limitaciones del siste-
ma ››› :
● En maniobras de cambio de carril, en cur-
va s

cerradas, en las rotondas, en los carriles
de aceleración y desaceleración de las auto-
pistas o en tramos en obras a fin de evitar
que acelere involuntariamente para alcanzar
la velocidad programada.
● Cuando se atraviese un túnel, ya que su
fu nc

ionamiento podría verse afectado.
● En las vías de varios carriles, cuando otros
vehícu
los vayan más lentos por el carril de
adelantamiento. En este caso, se adelantaría
por la derecha a los vehículos que circularan
más despacio por otros carriles.
● En caso de lluvia intensa, nevada o neblina
de agua intens
a, pues podría ocurrir que no
se detectara correctamente el vehículo prece-
dente o que, bajo determinadas circunstan-
cias, no se detectara en absoluto. ATENCIÓN
Si el ACC no se desconecta en las situaciones
des c

ritas, pueden producirse accidentes y le-
siones graves. ●
De s

conecte siempre el ACC en situaciones
críticas. Aviso
Si no se desconecta el ACC en las situaciones
de sc

ritas, se pueden cometer infracciones le-
gales. Situaciones de marcha especiales
Fig. 199
(A) Vehículo en una curva. (B) Moto-
c ic
li

sta circulando por delante fuera del radio
de acción del sensor de radar. Fig. 200
(C) Cambio de carril de un vehículo.
(D) V
ehíc

ulo girando y otro detenido. El control adaptativo de velocidad (ACC)
c
uent
a c

on ciertas limitaciones físicas inhe-
rentes al sistema. Por ejemplo, algunas reac-
ciones del ACC, bajo determinadas circuns-
tancias, pueden resultar inesperadas o efec-
tuarse a destiempo desde el punto de vista
del conductor. Por ello, se ha de estar siem-
pre atento para intervenir si fuera preciso.
Las siguientes situaciones del tráfico, por
ejemplo, exigen la máxima atención:
Inicio de la marcha tras una fase de deten-
ción (sólo vehículos con cambio automático)
Tras una fase de detención, el ACC puede ini-
ciar la marcha automáticamente en cuanto el »
233
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Manejo

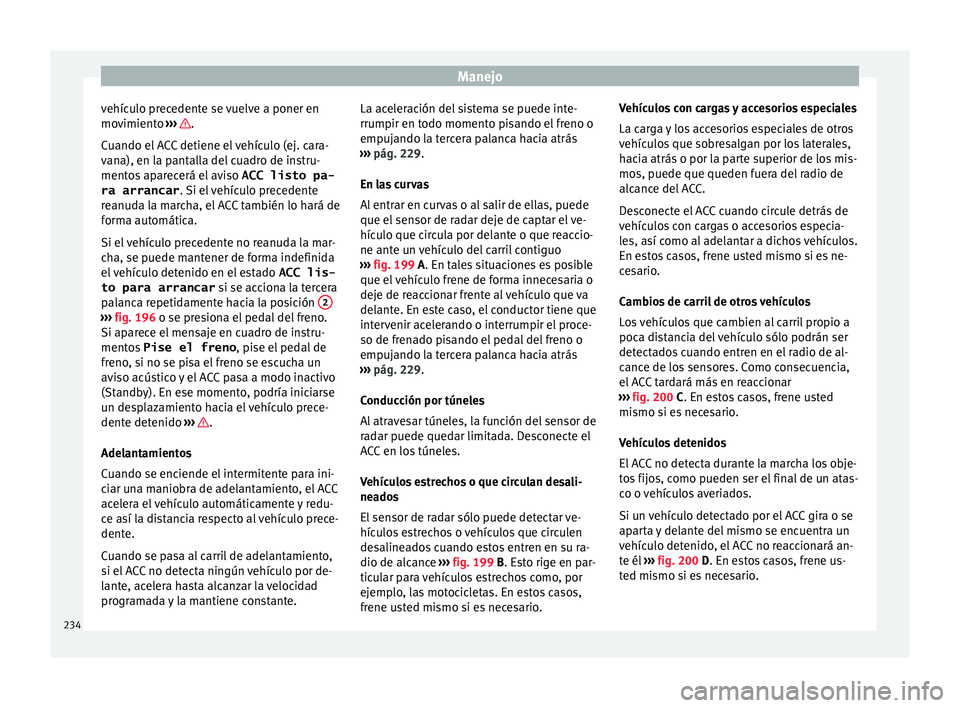

vehículo precedente se vuelve a poner en
mo v
imient
o ››› .
C uando el
A
CC detiene el vehículo (ej. cara-
vana), en la pantalla del cuadro de instru-
mentos aparecerá el aviso ACC listo pa-
ra arrancar . Si el vehículo precedente
reanuda la marcha, el ACC también lo hará de
forma automática.
Si el vehículo precedente no reanuda la mar-
cha, se puede mantener de forma indefinida
el vehículo detenido en el estado ACC lis-
to para arrancar si se acciona la tercera
palanca repetidamente hacia la posición 2›››
fig. 196 o se pre s
iona el pedal del freno.
Si aparece el mensaje en cuadro de instru-
mentos Pise el freno , pise el pedal de
freno, si no se pisa el freno se escucha un
aviso acústico y el ACC pasa a modo inactivo
(Standby). En ese momento, podría iniciarse
un desplazamiento hacia el vehículo prece-
dente detenido ››› .
Adel ant
amient

os
Cuando se enciende el intermitente para ini-
ciar una maniobra de adelantamiento, el ACC
acelera el vehículo automáticamente y redu-
ce así la distancia respecto al vehículo prece-
dente.
Cuando se pasa al carril de adelantamiento,
si el ACC no detecta ningún vehículo por de-
lante, acelera hasta alcanzar la velocidad
programada y la mantiene constante. La aceleración del sistema se puede inte-
rrumpir en todo momento pi

sando el freno o
empujando la tercera palanca hacia atrás
››› pág. 229.
En las curvas
Al entrar en curvas o al salir de ellas, puede
que el sensor de radar deje de captar el ve-
hículo que circula por delante o que reaccio-
ne ante un vehículo del carril contiguo
››› fig. 199 A. En tales situaciones es posible
que el vehículo frene de forma innecesaria o
deje de reaccionar frente al vehículo que va
delante. En este caso, el conductor tiene que
intervenir acelerando o interrumpir el proce-
so de frenado pisando el pedal del freno o
empujando la tercera palanca hacia atrás
››› pág. 229.
Conducción por túneles
Al atravesar túneles, la función del sensor de
radar puede quedar limitada. Desconecte el
ACC en los túneles.
Vehículos estrechos o que circulan desali-
neados
El sensor de radar sólo puede detectar ve-
hículos estrechos o vehículos que circulen
desalineados cuando estos entren en su ra-
dio de alcance ›››
fig. 199 B. Esto rige en par-
ticular para vehículos estrechos como, por
ejemplo, las motocicletas. En estos casos,
frene usted mismo si es necesario. Vehículos con cargas y accesorios especiales
La carg
a y los accesorios especiales de otros
vehículos que sobresalgan por los laterales,
hacia atrás o por la parte superior de los mis-
mos, puede que queden fuera del radio de
alcance del ACC.
Desconecte el ACC cuando circule detrás de
vehículos con cargas o accesorios especia-
les, así como al adelantar a dichos vehículos.
En estos casos, frene usted mismo si es ne-
cesario.
Cambios de carril de otros vehículos
Los vehículos que cambien al carril propio a
poca distancia del vehículo sólo podrán ser
detectados cuando entren en el radio de al-
cance de los sensores. Como consecuencia,
el ACC tardará más en reaccionar
››› fig. 200 C. En estos casos, frene usted
mismo si es necesario.
Vehículos detenidos
El ACC no detecta durante la marcha los obje-
tos fijos, como pueden ser el final de un atas-
co o vehículos averiados.
Si un vehículo detectado por el ACC gira o se
aparta y delante del mismo se encuentra un
vehículo detenido, el ACC no reaccionará an-
te él ›››
fig. 200 D. En estos casos, frene us-
ted mismo si es necesario.
234

Sistemas de asistencia al conductor

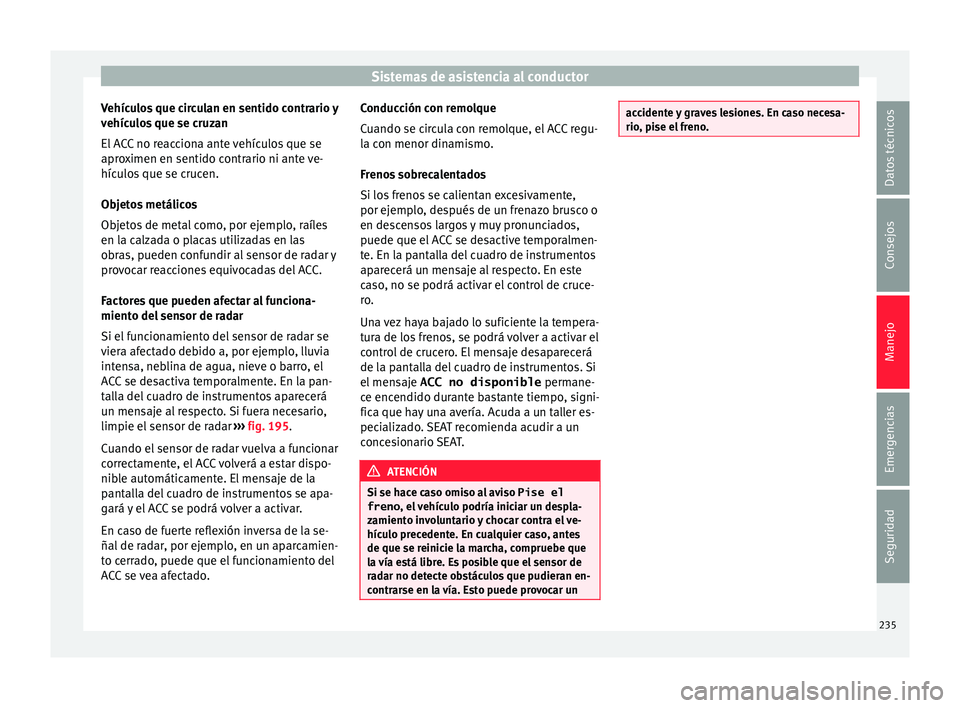

Vehículos que circulan en sentido contrario y
v ehíc
u
los que se cruzan
El ACC no reacciona ante vehículos que se
aproximen en sentido contrario ni ante ve-
hículos que se crucen.
Objetos metálicos
Objetos de metal como, por ejemplo, raíles
en la calzada o placas utilizadas en las
obras, pueden confundir al sensor de radar y
provocar reacciones equivocadas del ACC.
Factores que pueden afectar al funciona-
miento del sensor de radar
Si el funcionamiento del sensor de radar se
viera afectado debido a, por ejemplo, lluvia
intensa, neblina de agua, nieve o barro, el
ACC se desactiva temporalmente. En la pan-
talla del cuadro de instrumentos aparecerá
un mensaje al respecto. Si fuera necesario,
limpie el sensor de radar ››› fig. 195.
Cuando el sensor de radar vuelva a funcionar
correctamente, el ACC volverá a estar dispo-
nible automáticamente. El mensaje de la
pantalla del cuadro de instrumentos se apa-
gará y el ACC se podrá volver a activar.
En caso de fuerte reflexión inversa de la se-
ñal de radar, por ejemplo, en un aparcamien-
to cerrado, puede que el funcionamiento del
ACC se vea afectado. Conducción con remolque
Cuando se cir
cula con remolque, el ACC regu-
la con menor dinamismo.
Frenos sobrecalentados
Si los frenos se calientan excesivamente,
por ejemplo, después de un frenazo brusco o
en descensos largos y muy pronunciados,
puede que el ACC se desactive temporalmen-
te. En la pantalla del cuadro de instrumentos
aparecerá un mensaje al respecto. En este
caso, no se podrá activar el control de cruce-
ro.
Una vez haya bajado lo suficiente la tempera-
tura de los frenos, se podrá volver a activar el
control de crucero. El mensaje desaparecerá
de la pantalla del cuadro de instrumentos. Si
el mensaje ACC no disponible permane-
ce encendido durante bastante tiempo, signi-
fica que hay una avería. Acuda a un taller es-
pecializado. SEAT recomienda acudir a un
concesionario SEAT. ATENCIÓN
Si se hace caso omiso al aviso Pise el
freno , el v

ehículo podría iniciar un despla-
zamiento involuntario y chocar contra el ve-
hículo precedente. En cualquier caso, antes
de que se reinicie la marcha, compruebe que
la vía está libre. Es posible que el sensor de
radar no detecte obstáculos que pudieran en-
contrarse en la vía. Esto puede provocar un accidente y graves lesiones. En caso necesa-
rio, pi
se el

freno. 235
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Manejo

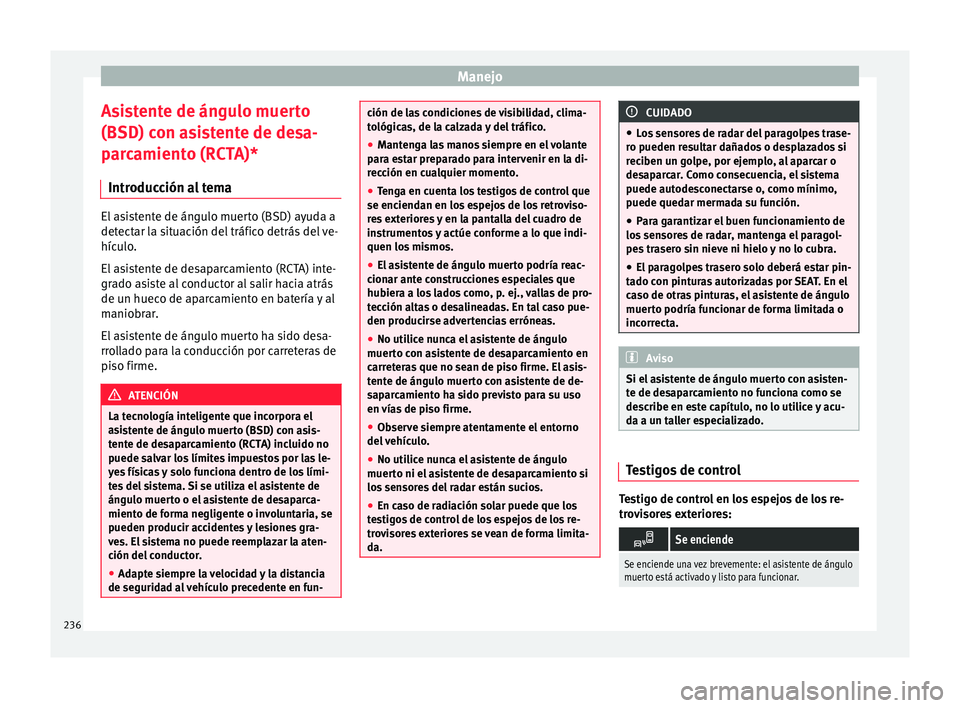

Asistente de ángulo muerto
(BSD) c on a
s
istente de desa-
parcamiento (RCTA)*
Introducción al tema El asistente de ángulo muerto (BSD) ayuda a
detect
ar l

a situación del tráfico detrás del ve-
hículo.
El asistente de desaparcamiento (RCTA) inte-
grado asiste al conductor al salir hacia atrás
de un hueco de aparcamiento en batería y al
maniobrar.
El asistente de ángulo muerto ha sido desa-
rrollado para la conducción por carreteras de
piso firme. ATENCIÓN
La tecnología inteligente que incorpora el
as i

stente de ángulo muerto (BSD) con asis-
tente de desaparcamiento (RCTA) incluido no
puede salvar los límites impuestos por las le-
yes físicas y solo funciona dentro de los lími-
tes del sistema. Si se utiliza el asistente de
ángulo muerto o el asistente de desaparca-
miento de forma negligente o involuntaria, se
pueden producir accidentes y lesiones gra-
ves. El sistema no puede reemplazar la aten-
ción del conductor.
● Adapte siempre la velocidad y la distancia
de segurida
d al vehículo precedente en fun- ción de las condiciones de visibilidad, clima-
to
lógic

as, de la calzada y del tráfico.
● Mantenga las manos siempre en el volante
para e
star preparado para intervenir en la di-
rección en cualquier momento.
● Tenga en cuenta los testigos de control que
se enciendan en lo
s espejos de los retroviso-
res exteriores y en la pantalla del cuadro de
instrumentos y actúe conforme a lo que indi-
quen los mismos.
● El asistente de ángulo muerto podría reac-
cionar ant
e construcciones especiales que
hubiera a los lados como, p. ej., vallas de pro-
tección altas o desalineadas. En tal caso pue-
den producirse advertencias erróneas.
● No utilice nunca el asistente de ángulo
muerto c
on asistente de desaparcamiento en
carreteras que no sean de piso firme. El asis-
tente de ángulo muerto con asistente de de-
saparcamiento ha sido previsto para su uso
en vías de piso firme.
● Observe siempre atentamente el entorno
del v
ehículo.
● No utilice nunca el asistente de ángulo
muerto ni el
asistente de desaparcamiento si
los sensores del radar están sucios.
● En caso de radiación solar puede que los
tes
tigos de control de los espejos de los re-
trovisores exteriores se vean de forma limita-
da. CUIDADO
● Lo s

sensores de radar del paragolpes trase-
ro pueden resultar dañados o desplazados si
reciben un golpe, por ejemplo, al aparcar o
desaparcar. Como consecuencia, el sistema
puede autodesconectarse o, como mínimo,
puede quedar mermada su función.
● Para garantizar el buen funcionamiento de
los sen
sores de radar, mantenga el paragol-
pes trasero sin nieve ni hielo y no lo cubra.
● El paragolpes trasero solo deberá estar pin-
tado c
on pinturas autorizadas por SEAT. En el
caso de otras pinturas, el asistente de ángulo
muerto podría funcionar de forma limitada o
incorrecta. Aviso
Si el asistente de ángulo muerto con asisten-
te de de s

aparcamiento no funciona como se
describe en este capítulo, no lo utilice y acu-
da a un taller especializado. Testigos de control
Testigo de control en los espejos de los re-
tr
o
v

isores exteriores: 
Se enciende
Se enciende una vez brevemente: el asistente de ángulo
muerto está activado y listo para funcionar.
236

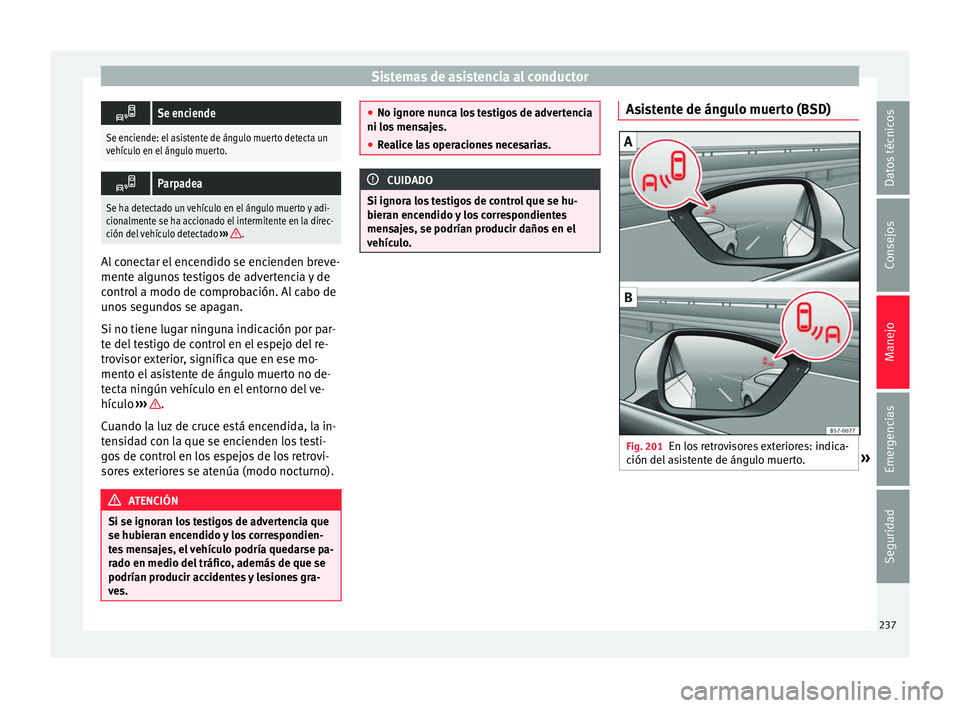

Sistemas de asistencia al conductor
Se enciende
Se enciende: el asistente de ángulo muerto detecta un
vehículo en el ángulo muerto.

Parpadea
Se ha detectado un vehículo en el ángulo muerto y adi-
cionalmente se ha accionado el intermitente en la direc-
ción del vehículo detectado
›››
.Al conectar el encendido se encienden breve-
mente al
gu

nos testigos de advertencia y de
control a modo de comprobación. Al cabo de
unos segundos se apagan.
Si no tiene lugar ninguna indicación por par-
te del testigo de control en el espejo del re-
trovisor exterior, significa que en ese mo-
mento el asistente de ángulo muerto no de-
tecta ningún vehículo en el entorno del ve-
hículo ››› .
C uando l
a luz

de cruce está encendida, la in-
tensidad con la que se encienden los testi-
gos de control en los espejos de los retrovi-
sores exteriores se atenúa (modo nocturno). ATENCIÓN
Si se ignoran los testigos de advertencia que
se hubier an enc

endido y los correspondien-
tes mensajes, el vehículo podría quedarse pa-
rado en medio del tráfico, además de que se
podrían producir accidentes y lesiones gra-
ves. ●
No ignore nu nc

a los testigos de advertencia
ni los mensajes.
● Realice las operaciones necesarias. CUIDADO
Si ignora los testigos de control que se hu-
b ier an enc

endido y los correspondientes
mensajes, se podrían producir daños en el
vehículo. Asistente de ángulo muerto (BSD)
Fig. 201
En los retrovisores exteriores: indica-
c ión del
a

sistente de ángulo muerto. » 237
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Manejo

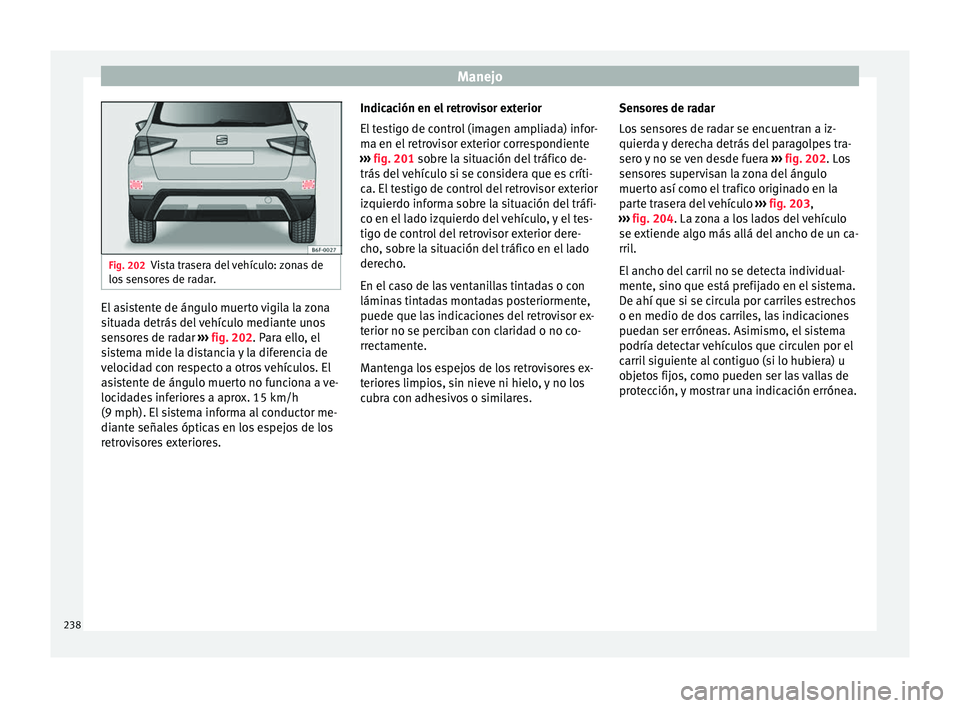

Fig. 202
Vista trasera del vehículo: zonas de
los sen
sores de radar. El asistente de ángulo muerto vigila la zona
s
it
ua

da detrás del vehículo mediante unos
sensores de radar ››› fig. 202. Para ello, el
sistema mide la distancia y la diferencia de
velocidad con respecto a otros vehículos. El
asistente de ángulo muerto no funciona a ve-
locidades inferiores a aprox. 15 km/h
(9 mph). El sistema informa al conductor me-
diante señales ópticas en los espejos de los
retrovisores exteriores. Indicación en el retrovisor exterior
El te

stigo de control (imagen ampliada) infor-
ma en el retrovisor exterior correspondiente
››› fig. 201 sobre la situación del tráfico de-
trás del vehículo si se considera que es críti-
ca. El testigo de control del retrovisor exterior
izquierdo informa sobre la situación del tráfi-
co en el lado izquierdo del vehículo, y el tes-
tigo de control del retrovisor exterior dere-
cho, sobre la situación del tráfico en el lado
derecho.
En el caso de las ventanillas tintadas o con
láminas tintadas montadas posteriormente,
puede que las indicaciones del retrovisor ex-
terior no se perciban con claridad o no co-
rrectamente.
Mantenga los espejos de los retrovisores ex-
teriores limpios, sin nieve ni hielo, y no los
cubra con adhesivos o similares. Sensores de radar
Los
sensores de radar se encuentran a iz-
quierda y derecha detrás del paragolpes tra-
sero y no se ven desde fuera ››› fig. 202. Los
sensores supervisan la zona del ángulo
muerto así como el trafico originado en la
parte trasera del vehículo ››› fig. 203,
››› fig. 204. La zona a los lados del vehículo
se extiende algo más allá del ancho de un ca-
rril.
El ancho del carril no se detecta individual-
mente, sino que está prefijado en el sistema.
De ahí que si se circula por carriles estrechos
o en medio de dos carriles, las indicaciones
puedan ser erróneas. Asimismo, el sistema
podría detectar vehículos que circulen por el
carril siguiente al contiguo (si lo hubiera) u
objetos fijos, como pueden ser las vallas de
protección, y mostrar una indicación errónea.
238
