SEAT S.A. is voortdurend bezig alle uitvoeringen en modellen verder te o\
ntwikkelen. Wij vragen u dan ook begrip voor het feit dat er
zich op ieder moment wijzigingen in de geleverde wagen kunnen voordoen \
voor wat betreft vorm, uitrusting en techniek. Er zijn op
basis van de gegevens, illustraties of beschrijvingen in deze handleidin\
g geen rechten te ontlenen.
De teksten, afbeeldingen en voorschriften in deze handleiding zijn gebas\
eerd op de stand van de informatie op het moment van het
ter perse gaan. Fouten of weglatingen uitgezonderd, is de informatie in \
deze handleiding geldig op de datum van het ter perse gaan
van deze uitgave.
Herdruk, weergave of vertaling, hetzij gedeeltelijk of in zijn geheel, i\
s niet toegestaan tenzij SEAT hiervoor uitdrukkelijk schriftelijk
haar toestemming heeft gegeven.
SEAT behoudt zich alle rechten voor volgens de Wet omtrent het “Copyr\
ight”.
❀Dit papier is vervaardigd met celstof die zonder chloor gebleekt is.
© SEAT S.A. - Herdruk: 15.11.17
Over dit boekje
Dit instructieboekje beschrijft de uitrusting
van de wagen op het moment van het ter per -
se gaan. Sommige uitrustingsdelen die hier -
na worden beschreven, zullen later worden
geïntroduceerd of zijn slechts beschikbaar op
bepaalde afzetmarkten.
Dit is een algemeen instructieboekje voor
het model ATECA. Daarom maken sommige
van de hier beschreven uitrustingen of func -
ties geen deel uit van alle types of varianten
van dit model. Deze kunnen verschillen of
gewijzigd worden, al naargelang de tech -
nische vereisten of marktomstandigheden.
Deze verschillen kunnen onder geen beding
beschouwd worden als misleidende reclame.
De afbeeldingen zijn een standaardweergave
en kunnen enigszins afwijken ten opzichte
van uw wagen.
De richtingaanduidingen (links, rechts, voor,
achter) die in dit instructieboekje genoemd
worden, zijn gerelateerd aan de rijrichting van
de wagen, tenzij anders aangegeven.
Het audiovisuele materiaal heeft enkel tot
doel de gebruikers te helpen om een aantal
functies van de wagen beter te begrijpen. Het
dient niet ter vervanging van de handleiding.
Raadpleeg de handleiding voor complete in -
formatie en waarschuwingen.
De met een asterisk gemarkeerde uit -
rustingen worden alleen in bepaalde
uitvoeringen van het model standaard
ingebouwd, worden alleen voor som -
mige uitvoeringen als optie geleverd,
of worden alleen in bepaalde landen
aangeboden.
® De registreerde handelsmerken zijn
aangegeven met ®. Wordt dit symbool
niet aangegeven, dan houdt dit niet in
dat het geen geregistreerd merk betreft.
>> Geeft aan dat het onderwerp op de vol-
gende bladzijde doorgaat.
Belangrijke aanwijzingen op de aange-
geven pagina
Meer gedetailleerde inhoud op de aan
-
gegeven pagina
Algemene informatie op de aangege
-
ven pagina
Noodinformatie op de aangegeven pa-
gina

ATTENTIE
Teksten met dit symbool bevatten informatie
over uw veiligheid en wijzen op gevaarlijke
situaties die kunnen leiden tot ongevallen of
verwondingen.
VOORZICHTIG
Teksten met dit symbool attenderen u op mo-
gelijke schade aan uw wagen.
Milieu-aanwijzing
In teksten met dit symbool staan aanwijzingen
over milieubescherming.
Let op
In teksten met dit symbool staat extra infor -
matie.
Dit boek is onderverdeeld in de volgende zes
grote delen:
1. De essentie
2. Veiligheid
3. Noodgevallen
4. Besturing
5. Tips
6. Technische gegevens
Aan het eind van de handleiding vindt u een
alfabetische inhoudsopgave waarmee u snel
de gewenste informatie kunt vinden.

De essentie
Bestuurdersinformatiesysteem In l
eidin
gBij ingeschakeld contact is het mogelijk de
ver
s

chillende functies van het display te
raadplegen door te navigeren door de me-
nu's.
Bij wagens met multifunctiestuurwiel kan de
multifunctie-indicatie uitsluitend worden be-
diend via de knoppen aan dat stuurwiel.
Het aantal menu's dat weergegeven wordt op
het display van het instrumentenpaneel vari-
eert naargelang de elektronica en uitvoering
van de wagen.
Bij een gespecialiseerde dealer kunnen func-
ties geprogrammeerd of gewijzigd worden
volgens de uitvoering van de wagen. Geadvi-
seerd wordt om naar de werkplaats van een
officiële SEAT dealer te gaan.
Een aantal opties van het menu kan enkel ge-
raadpleegd worden wanneer het voertuig stil-
staat.
Zolang een waarschuwing met hoogste prio-
riteit 1 weergegeven wordt op het scherm,
kunnen de menu's ›››
pag. 41 niet getoond
worden. Bepaalde waarschuwingen kunnen
worden bevestigd via de ruitenwisserhendel
of de knop op het multifunctiestuurwiel; deze
verdwijnen dan. Het informatiesysteem biedt ook de volgende
inform
atie en aan

wijzingen (volgens de uit-
rusting van de wagen):
Ritgegevens ››› pag. 39
■ Multifunctie-indicatie vanaf het vertrek
■ Multifunctie-indicatie vanaf het tanken
■ Multifunctie-indicatie berekening totaal
Assistenten ››› pag. 40
Navigatie ››› brochure Navigatiesysteem
Audio ››› brochure Radio of ››› brochure Navi-
gatiesysteem
Telefoon ››› brochure Radio of ››› brochure Na-
vigatiesysteem
Staat van de wagen ››› pag. 34 ATTENTIE
Iedere afleiding kan tot een ongeval leiden
met het d

aaraan verbonden risico van ver-
wondingen.
● De knoppen e.d. van het instrumentenpa-
neel niet tijden
s het rijden bedienen. Bediening menu's in het instrumen-
t
enp
aneel Afb. 43
Ruitenwisserhendel: controletoetsen. Afb. 44
Rechterdeel van het multifunctiestuur-
w iel: c
ontr

oletoetsen. Het informatiesysteem voor de bestuurder
w
or
dt

bediend met de knoppen van het mul-
tifunctiestuurwiel ››› afb. 44 of met de ruiten-
wisserhendel ››› afb. 43 (indien de wagen
niet is uitgerust met multifunctiestuurwiel). » 37

De essentieMenuFunctie
Audio
informatie over de radiozender,
naam van de track op de cd
of naam van de track in Media-stand
››› brochure Radio of ››› brochure Naviga-
tiesysteem
Telefoon
informatie en configuratiemogelijkheden
van de mobiele-telefoonvoorbereiding
››› brochure Radio of ››› brochure Naviga-
tiesysteem.
Staat
van de
wagenWeergave van de actuele waarschuwingen
of informatie en andere onderdelen van
het systeem afhankelijk van het uitrus-
tingsniveau ››› pag. 127. Ritgegevens
De multifunctie-indicatie geeft de afgelegde
af
s
t

and en het brandstofverbruik weer.
Wisselen tussen de weergavefuncties op de
multifunctie-indicatie ● Bij wagens zonder multifunctiestuurwiel:
druk op de tuimel
schakelaar  van de rui-
t en
w
isserhendel ››› afb. 43.
● Bij wagens met multifunctiestuurwiel: draai
aan het k
artelwieltje ››› afb. 44.
Geheugen van de multifunctie-indicatie
De multifunctie-indicatie is voorzien van drie
geheugen die automatisch werken: Multi- functie-indicatie vanaf het vertrek, Multifunc-
tie-indicatie v

anaf het tanken, Multifunctie-
indicatie berekening totaal. Op het display
kunt u aflezen welk geheugen momenteel
wordt getoond.
● Wisselen tussen geheugens met ingescha-
keld c
ontact en getoond geheugen: druk op
de toets  van de ruitenwisserhendel of
de t oets
 op het multifunctiestuurwiel.
MenuFunctie
Multifunc-
tie-indi-
catie van‐
af het
vertrek
Weergave en opslag in het geheugen
van de afgelegde afstand en het brand-
stofverbruik vanaf het moment dat de
ontsteking werd ingeschakeld totdat
deze weer werd uitgeschakeld.
Als u binnen 2 uur na uitschakelen van
het contact weer gaat rijden, worden de
nieuwe gegevens toegevoegd aan de
opgeslagen gegevens. Bij een ritonder-
breking van meer dan twee uur wordt
het geheugen automatisch gewist.
Multifunc-
tie-indi-
catie van‐
af het
tankenAanduiding en in geheugen opslaan
van waarden van afgelegd traject en
brandstofverbruik. Na brandstof tanken
wordt geheugen automatisch gewist.
MenuFunctie
Multifunc-
tie-indi-
catie be‐
rekening
totaal
In het geheugen worden de waarden
van een bepaald aantal deeltrajecten
geregistreerd, tot een totaal van 19 uur
en 59 minuten of 99 uur en 59 minuten
ofwel 1.999,9 km of 9.999 km, afhan-
kelijk van het model van het instrumen-
tenpaneel. Bij het bereiken van deze li-
mietwaarden a)
, wordt het geheugen au-
tomatisch gewist en telt het systeem
opnieuw vanaf 0.
a) Dit is afhankelijk van het model van het instrumentenpaneel.
Een geheugen handmatig wissen
● Selecteer het geheugen dat u wenst te wis-
sen.
● Houd de toets 
 van de ruitenwisser-
hendel of
de t
oets  op het multifunctie-
s t
uur
wiel ca. 2 seconden ingedrukt.
De aanwijzingen personaliseren
In het Easy Connect-systeem kunt u instellen
welke gegevens voor de multifunctie-indica-
tie (MFA) moeten worden weergegeven op
het display in het instrumentenpaneel; ge-
bruik hiertoe de toets  en de functietoets
S ETUP
› ›
›

 pag. 127. » 39

De essentie
Ingeschakeld:  Rijd niet ver-
der! Motorkoelvloeistofpeil te
laag, koelvloeistoftempera-
tuur te hoog
››› pag. 318
Knippert: storing in het motor-
koelvloeistofsysteem.  
Niet verder rijden!
De motoroliedruk is te laag.
Als het lampje knippert hoe-
wel het oliepeil in orde is, niet
verder rijden. De motor mag
ook niet stationair draaien.
››› pag. 315 
Storing aan de accu.›››
pag. 320 
Rijlicht geheel of gedeeltelijk
defect.›››
pag. 110
Fout in het systeem van de
bochtenverlichting.››› pag. 156 
Roetfilter verstopt.›››
pag. 216 
Het vloeistofpeil voor het was-
sen van de spiegels is te laag.›››
pag. 161 
Knippert: storing bij de detec-
tie van het oliepeil. Handma-
tig controleren.
›››
pag. 315
Ingeschakeld: motoroliepeil te
laag. 
storing aan de versnellings-
bak.›››
pag. 211 
Grootlichtregeling (Light As-
sist) ingeschakeld.›››
pag. 155 
gaat wit branden:
De bergaf-
daalhulp (HDC) is actief.
gaat grijs branden: De bergaf-
daalhulp (HDC) is niet actief.
Het systeem is ingeschakeld
maar regelt niet.
››› pag. 221 
Startblokkering actief.›››
pag. 140 
Service-intervalindicatie.›››
pag. 44 
Mobiele telefoon gekoppeld
via Bluetooth met origineel
handsfree apparaat.
›››
brochure
Audio- of
navigatie-
systeem 
Indicatie ladingstoestand ac-
cu mobiele telefoon. Uitslui-
tend beschikbaar voor appara-
ten die zijn gemonteerd af fa-
briek.

IJzelwaarschuwing. Buiten-
temperatuur is lager dan +4°C
(+39°F).›››
pag. 42 
Start-stopsysteem ingescha-
keld.
›››
pag. 219 Start-stopsysteem niet be-
schikbaar.

Staat van rijden met laag ver-
bruik›››
pag. 123 
›››
pag. 122 In het dashboard
Afb. 53
Controlelampje voor het buiten werk-
in g s
t

ellen van de bijrijdersairbag. 

De voorairbag van de bijrijder is
uitgeschakeld (  
 ).
››› pag.
92 

De voorairbag van de bijrijder is
ingeschakeld (  
 ).
››› pag.
92 
››› in De bijrijdersvoorairbag in- en uit-
schakelen* op pag. 92
››› pag. 91 49

Veiligheid

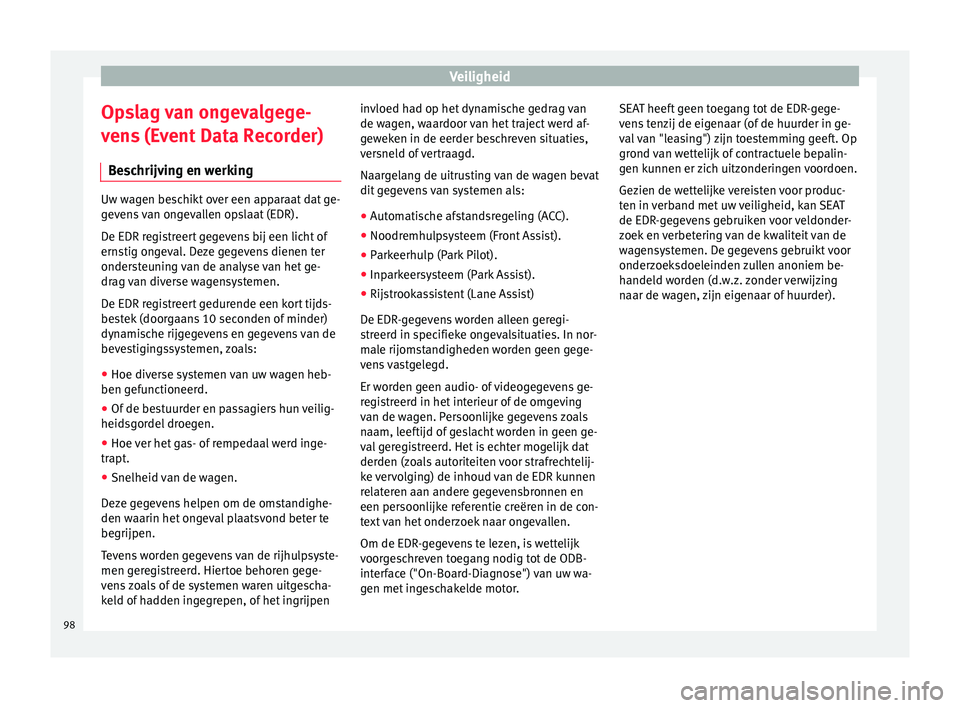

Opslag van ongevalgege-
v en
s
(Event Data Recorder)
Beschrijving en werking Uw wagen beschikt over een apparaat dat ge-
gev
en

s van ongevallen opslaat (EDR).
De EDR registreert gegevens bij een licht of
ernstig ongeval. Deze gegevens dienen ter
ondersteuning van de analyse van het ge-
drag van diverse wagensystemen.
De EDR registreert gedurende een kort tijds-
bestek (doorgaans 10 seconden of minder)
dynamische rijgegevens en gegevens van de
bevestigingssystemen, zoals:
● Hoe diverse systemen van uw wagen heb-
ben gef u

nctioneerd.
● Of de bestuurder en passagiers hun veilig-
heidsgor
del droegen.
● Hoe ver het gas- of rempedaal werd inge-
trapt.
● Snelheid

van de wagen.
Deze g
egevens helpen om de omstandighe-
den waarin het ongeval plaatsvond beter te
begrijpen.
Tevens worden gegevens van de rijhulpsyste-
men geregistreerd. Hiertoe behoren gege-
vens zoals of de systemen waren uitgescha-
keld of hadden ingegrepen, of het ingrijpen invloed had op het dynamische gedrag van
de wagen, w

aardoor van het traject werd af-
geweken in de eerder beschreven situaties,
versneld of vertraagd.
Naargelang de uitrusting van de wagen bevat
dit gegevens van systemen als:
● Automatische afstandsregeling (ACC).
● Noodremhulpsysteem (Front Assist).
● Parkeerhulp (Park Pilot).
● Inparkeersysteem (Park Assist).
● Rijstrookassistent (Lane Assist)
De EDR-g
egevens worden alleen geregi-
streerd in specifieke ongevalsituaties. In nor-
male rijomstandigheden worden geen gege-
vens vastgelegd.
Er worden geen audio- of videogegevens ge-
registreerd in het interieur of de omgeving
van de wagen. Persoonlijke gegevens zoals
naam, leeftijd of geslacht worden in geen ge-
val geregistreerd. Het is echter mogelijk dat
derden (zoals autoriteiten voor strafrechtelij-
ke vervolging) de inhoud van de EDR kunnen
relateren aan andere gegevensbronnen en
een persoonlijke referentie creëren in de con-
text van het onderzoek naar ongevallen.
Om de EDR-gegevens te lezen, is wettelijk
voorgeschreven toegang nodig tot de ODB-
interface ("On-Board-Diagnose") van uw wa-
gen met ingeschakelde motor. SEAT heeft geen toegang tot de EDR-gege-
vens

tenzij de eigenaar (of de huurder in ge-
val van "leasing") zijn toestemming geeft. Op
grond van wettelijk of contractuele bepalin-
gen kunnen er zich uitzonderingen voordoen.
Gezien de wettelijke vereisten voor produc-
ten in verband met uw veiligheid, kan SEAT
de EDR-gegevens gebruiken voor veldonder-
zoek en verbetering van de kwaliteit van de
wagensystemen. De gegevens gebruikt voor
onderzoeksdoeleinden zullen anoniem be-
handeld worden (d.w.z. zonder verwijzing
naar de wagen, zijn eigenaar of huurder).
98

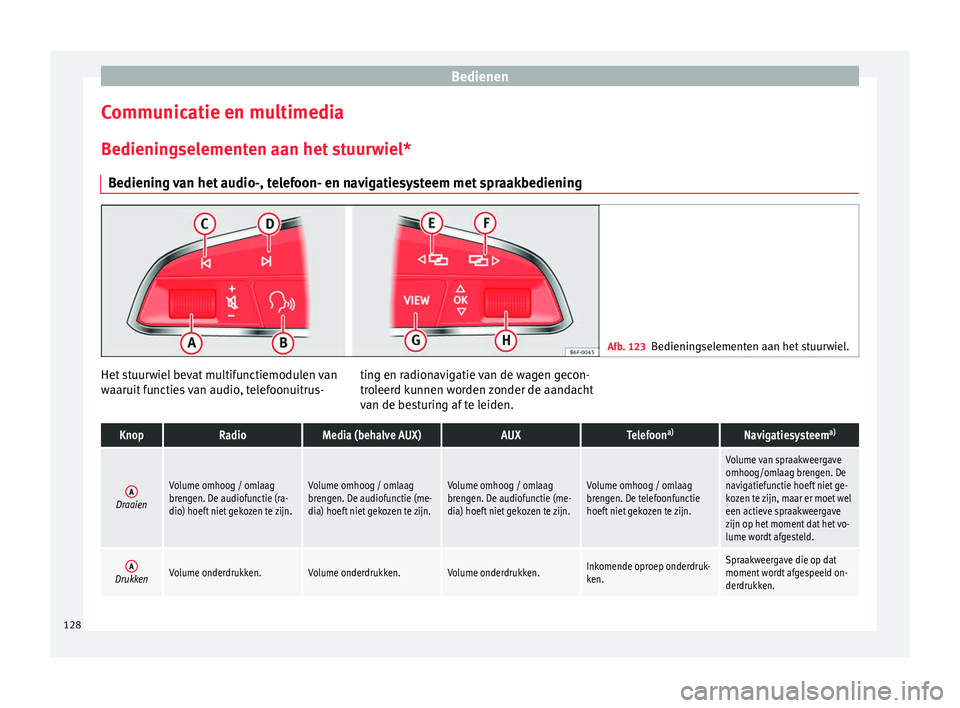

Bedienen
Communicatie en multimedia
B edienin
g
selementen aan het stuurwiel*
Bediening van het audio-, telefoon- en navigatiesysteem met spraakbediening Afb. 123
Bedieningselementen aan het stuurwiel. Het stuurwiel bevat multifunctiemodulen van
w
aaruit
f

uncties van audio, telefoonuitrus- ting en radionavigatie van de wagen gecon-
trol
eerd kunnen worden zonder de aandacht
van de besturing af te leiden.
KnopRadioMedia (behalve AUX)AUXTelefoon a)Navigatiesysteem a)
ADraaien
Volume omhoog / omlaag
brengen. De audiofunctie (ra-
dio) hoeft niet gekozen te zijn.Volume omhoog / omlaag
brengen. De audiofunctie (me-
dia) hoeft niet gekozen te zijn.Volume omhoog / omlaag
brengen. De audiofunctie (me-
dia) hoeft niet gekozen te zijn.Volume omhoog / omlaag
brengen. De telefoonfunctie
hoeft niet gekozen te zijn.
Volume van spraakweergave
omhoog/omlaag brengen. De
navigatiefunctie hoeft niet ge-
kozen te zijn, maar er moet wel
een actieve spraakweergave
zijn op het moment dat het vo-
lume wordt afgesteld.
ADrukkenVolume onderdrukken.Volume onderdrukken.Volume onderdrukken.Inkomende oproep onderdruk-
ken.Spraakweergave die op dat
moment wordt afgespeeld on-
derdrukken.128

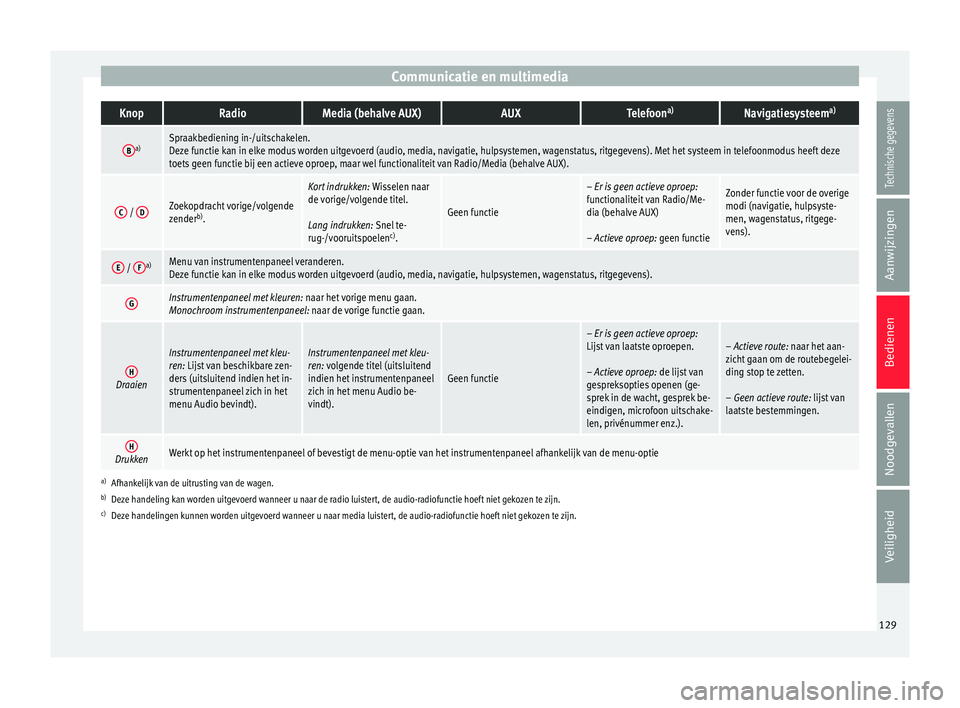

Communicatie en multimediaKnopRadioMedia (behalve AUX)AUXTelefoon
a)Navigatiesysteem a)
Ba)Spraakbediening in-/uitschakelen.
Deze functie kan in elke modus worden uitgevoerd (audio, media, navigatie, hulpsystemen, wagenstatus, ritgegevens). Met het systeem in telefoonmodus heeft deze
toets geen functie bij een actieve oproep, maar wel functionaliteit van Radio/Media (behalve AUX).
C /
DZoekopdracht vorige/volgende
zender b)
.
Kort indrukken: Wisselen naar
de vorige/volgende titel.

Lang indrukken: Snel te-
rug-/vooruitspoelen c)
.
Geen functie
– Er is geen actieve oproep:
functionaliteit van Radio/Me-
dia (behalve AUX)

– Actieve oproep: geen functieZonder functie voor de overige
modi (navigatie, hulpsyste-
men, wagenstatus, ritgege-
vens).
E / Fa)Menu van instrumentenpaneel veranderen.
Deze functie kan in elke modus worden uitgevoerd (audio, media, navigatie, hulpsystemen, wagenstatus, ritgegevens).
GInstrumentenpaneel met kleuren:
naar het vorige menu gaan.
Monochroom instrumentenpaneel: naar de vorige functie gaan.
HDraaien
Instrumentenpaneel met kleu-
ren: Lijst van beschikbare zen-
ders (uitsluitend indien het in-
strumentenpaneel zich in het
menu Audio bevindt).Instrumentenpaneel met kleu-
ren: volgende titel (uitsluitend
indien het instrumentenpaneel
zich in het menu Audio be-
vindt).
Geen functie
– Er is geen actieve oproep:
Lijst van laatste oproepen.

– Actieve oproep: de lijst van
gespreksopties openen (ge-
sprek in de wacht, gesprek be-
eindigen, microfoon uitschake-
len, privénummer enz.).– Actieve route: naar het aan-
zicht gaan om de routebegelei-
ding stop te zetten.

– Geen actieve route: lijst van
laatste bestemmingen.
HDrukkenWerkt op het instrumentenpaneel of bevestigt de menu-optie van het instrumentenpaneel afhankelijk van de menu-optie
a) Afhankelijk van de uitrusting van de wagen.
b) Deze handeling kan worden uitgevoerd wanneer u naar de radio luistert, de audio-radiofunctie hoeft niet gekozen te zijn.
c) Deze handelingen kunnen worden uitgevoerd wanneer u naar media luistert, de audio-radiofunctie hoeft niet gekozen te zijn.
129
Technische gegevens
Aanwijzingen
Bedienen
Noodgevallen
Veiligheid

Bedienen

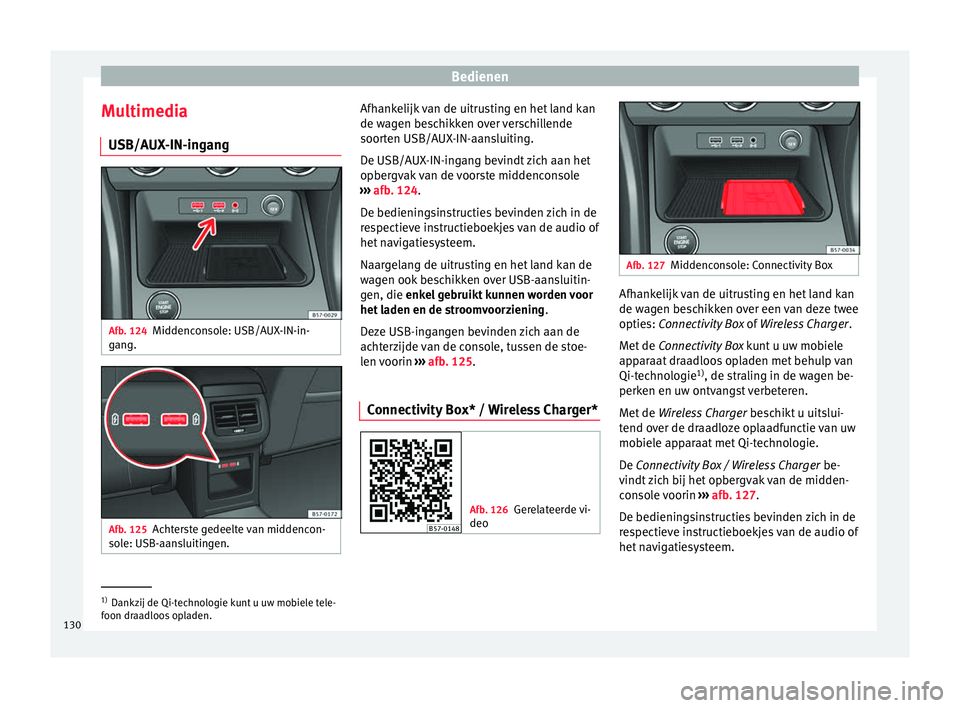

Multimedia USB/A UX
-IN-in
gangAfb. 124
Middenconsole: USB/AUX-IN-in-
g an
g. Afb. 125
Achterste gedeelte van middencon-
so l
e: USB-

aansluitingen. Afhankelijk van de uitrusting en het land kan
de w
ag
en be

schikken over verschillende
soorten USB/AUX-IN-aansluiting.
De USB/AUX-IN-ingang bevindt zich aan het
opbergvak van de voorste middenconsole
››› afb. 124.
De bedieningsinstructies bevinden zich in de
respectieve instructieboekjes van de audio of
het navigatiesysteem.
Naargelang de uitrusting en het land kan de
wagen ook beschikken over USB-aansluitin-
gen, die enkel gebruikt kunnen worden voor
het laden en de stroomvoorziening .
Deze USB-ingangen bevinden zich aan de
achterzijde van de console, tussen de stoe-
len voorin ››› afb. 125.
Connectivity Box* / Wireless Charger* Afb. 126
Gerelateerde vi-
deo Afb. 127
Middenconsole: Connectivity Box Afhankelijk van de uitrusting en het land kan
de w
ag
en be

schikken over een van deze twee
opties: Connectivity Box of Wireless Charger .
Met de Connectivity Box kunt u uw mobiele
apparaat draadloos opladen met behulp van
Qi-technologie 1)
, de straling in de wagen be-
perken en uw ontvangst verbeteren.
Met de Wireless Charger beschikt u uitslui-
tend over de draadloze oplaadfunctie van uw
mobiele apparaat met Qi-technologie.
De Connectivity Box / Wireless Charger be-
vindt zich bij het opbergvak van de midden-
console voorin ››› afb. 127.
De bedieningsinstructies bevinden zich in de
respectieve instructieboekjes van de audio of
het navigatiesysteem. 1)
Dankzij de Qi-technologie kunt u uw mobiele tele-
foon dr aa

dloos opladen.
130

Systemen ter ondersteuning van de bestuurder
De aanwijzingen en akoestische sig-
n a
l
en aanpassen De indicaties en de akoestische signalen
ku
nnen w

orden ingesteld in het Easy
Connect*-systeem.
Automatische activering
 on – activeer de optie Automatische
activering ››› pag. 273.
 off – deactiveer de optie Automati-
sche activering ››› pag. 273
Volume voor*
Het volume voorin en aan de zijkant.
Instellingen/scherpte van de klank voorin*
Toonregeling (frequentie) voor het voorste
gedeelte.
Volume achter*
Volume achterin.
Instellingen/scherpte van de klank achterin*
Toonregeling (frequentie) voor het achterste
gedeelte.
Volume verlagen
Als de parkeerhulp is ingeschakeld, wordt
het volume van actieve audio/video-bron ver- laagd; de mate waarin dit gebeurt, verschilt
per gek
o

zen optie.
Foutmeldingen Indien met geactiveerde parkeerhulp of bij
het in
s

chakelen ervan op het instrumenten-
paneel een bericht verschijnt dat er een fout
is in de parkeerhulp, is er een storing in het
systeem.
Als deze storing niet is verdwenen voordat
het contact wordt uitgeschakeld, wordt ze
niet akoestisch aangegeven de volgende
keer dat de parkeerhulp wordt geactiveerd bij
het schakelen van de achteruitversnelling.
Als er een storing is in de parkeerhulp, ver-
schijnt er een overeenkomstig bericht op het
instrumentenpaneel en gaat de led van de
toets  knipperen.
Als een sensor defect is, verschijnt op het
display van het Easy Connect-systeem het
symbool  voor/achter de wagen. In geval
van een defect aan een sensor achter, wor-
den uitsluitend obstakels getoond in de zone A
› ›
›

afb. 223. In geval van een defect aan
een sensor vooraan, worden uitsluitend ob-
stakels getoond in de zone B .
W ac
ht

niet te lang met naar een gespeciali-
seerde werkplaats te gaan om de klacht te la-
ten verhelpen. Rijden met een aanhangwagen
Afb. 227
Weergave van Park Pilot op het
s c
herm met

aangekoppelde aanhangwagen. Wanneer in wagens met in de fabriek gemon-
t
eer
de tr

ekhaak de aanhangwagen op elektri-
sche wijze aangesloten is, worden de senso-
ren achteraan voor de parkeerhulp niet geac-
tiveerd bij het schakelen van de achteruitver-
snelling, wanneer de keuzehendel in stand R
wordt gezet of wordt gedrukt op de toets .
De afstand tot mogelijke obstakels aan de
achterzijde en zijkanten van de auto wordt
niet weergegeven op het scherm en wordt
ook niet aangegeven met geluidssignalen.
Op het display van het Easy Connect-systeem
worden enkel de objecten getoond die wor-
den gedetecteerd aan de voorzijde, terwijl de
weergave van het traject wordt verborgen.
275
Technische gegevens
Aanwijzingen
Bedienen
Noodgevallen
Veiligheid

Systemen ter ondersteuning van de bestuurder
Wanneer het obstakel zich in de rijrichting
v an de w
ag
en bevindt, is steeds het overeen-
komstige waarschuwingssignaal te horen.
Zodra de wagen een obstakel nadert, worden
de segmenten dichter bij de wagen weerge-
geven. Ten laatste bij het aanduiden van het
voorlaatste segment, betekent dit dat de
botszone bereikt is. In de botszone worden
obstakels in rood weergegeven, evenals ob-
stakels buiten de af te leggen weg. Niet ver-
der achteruitrijden ››› in Beschrijving op
p ag. 276
, ›

›› in Beschrijving op pag. 277!
Bij uitru s
tin
g met Top View Camera*
De segmenten worden niet weergegeven
wanneer de auto Top View Camera* heeft.
Het PDC-systeem waarschuwt akoestisch voor
voorwerpen die zich in de buurt van de ach-
terzijde van de auto bevinden en op het
scherm wordt het beeld van de Top View
Camera* getoond, hetgeen reeds een waar-
heidsgetrouwe weergave is van de voorwer-
pen rond de auto.
De aanwijzingen en akoestische sig-
nal
en aanpassen De indicaties en de akoestische signalen
k
u
nnen w

orden ingesteld in het Easy Con-
nect*-systeem. Volume achter*
Volume ac

hterin.
Instellingen/scherpte van de klank achterin*
Toonregeling (frequentie) voor het achterste
gedeelte.
Volume verlagen
Als de parkeerhulp is ingeschakeld, wordt
het volume van actieve audio/video-bron ver-
laagd; de mate waarin dit gebeurt, verschilt
per gekozen optie.
Foutmeldingen Indien met geactiveerde parkeerhulp of bij
het
in
s

chakelen ervan op het instrumenten-
paneel een bericht verschijnt dat er een fout
is in de parkeerhulp, is er een storing in het
systeem.
Als deze storing is verdwenen voordat het
contact wordt uitgeschakeld, wordt ze niet
akoestisch aangegeven de volgende keer dat
de parkeerhulp wordt geactiveerd bij het
schakelen van de achteruitversnelling.
Als een sensor defect is, verschijnt op het
display van het Easy Connect-systeem het
symbool . Wacht niet te lang met naar een gespeciali-
seerde werkp

laats te gaan om de klacht te la-
ten verhelpen.
Trekhaak Wanneer in wagens met in de fabriek gemon-
teer
de tr

ekhaak de aanhangwagen op elektri-
sche wijze aangesloten is, worden de senso-
ren achteraan voor de parkeerhulp niet geac-
tiveerd bij het schakelen van de achteruitver-
snelling (schakelbak) of wanneer de keuze-
hendel in stand R wordt gezet (automatische
versnellingsbak).
Omgevingscamerasysteem
(Top V

iew Camera)*
Gerelateerde video Afb. 229
Intelligente op-
los s

ingen 279
Technische gegevens
Aanwijzingen
Bedienen
Noodgevallen
Veiligheid
