Seat Ateca XL 2007 Manuale del proprietario (in Italian)

Apertura e chiusura99
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

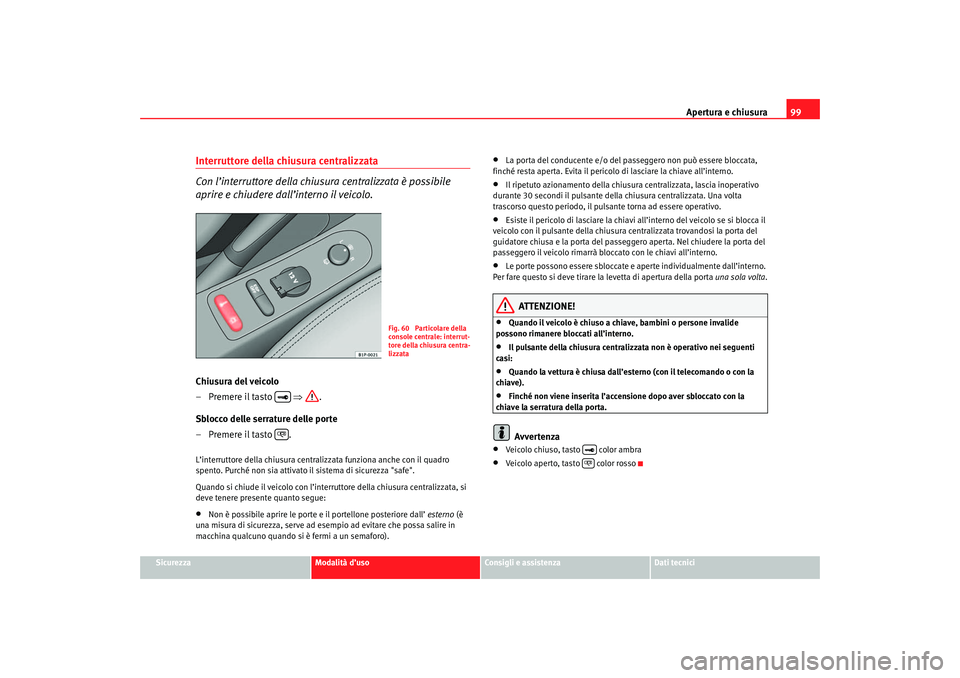

Interruttore della chiusura centralizzata
Con l’interruttore della chiusura centralizzata è possibile
aprire e chiudere dall’interno il veicolo.Chiusura del veicolo
– Premere il tasto ⇒.
Sblocco delle serrature delle porte
– Premere il tasto .L’interruttore della chiusura centralizzata funziona anche con il quadro
spento. Purché non sia attivato il sistema di sicurezza "safe".
Quando si chiude il veicolo con l’interruttore della chiusura centralizzata, si
deve tenere presente quanto segue:•
Non è possibile aprire le porte e il portellone posteriore dall’ esterno (è
una misura di sicurezza, serve ad esempio ad evitare che possa salire in
macchina qualcuno quando si è fermi a un semaforo).
•
La porta del conducente e/o del passeggero non può essere bloccata,
finché resta aperta. Evita il pericolo di lasciare la chiave all’interno.
•
Il ripetuto azionamento della chiusura centralizzata, lascia inoperativo
durante 30 secondi il pulsante della chiusura centralizzata. Una volta
trascorso questo periodo, il pulsante torna ad essere operativo.
•
Esiste il pericolo di lasciare la chiavi all’interno del veicolo se si blocca il
veicolo con il pulsante della chiusura centralizzata trovandosi la porta del
guidatore chiusa e la porta del passeggero aperta. Nel chiudere la porta del
passeggero il veicolo rimarrà bloccato con le chiavi all’interno.
•
Le porte possono essere sbloccate e aperte individualmente dall’interno.
Per fare questo si deve tirare la levetta di apertura della porta una sola volta.
ATTENZIONE!
•
Quando il veicolo è chiuso a chiave, bambini o persone invalide
possono rimanere bloccati all’interno.
•
Il pulsante della chiusura centralizzata non è operativo nei seguenti
casi:
•
Quando la vettura è chiusa dall’esterno (con il telecomando o con la
chiave).
•
Finché non viene inserita l’accensione dopo aver sbloccato con la
chiave la serratura della porta.Avvertenza
•
Veicolo chiuso, tasto color ambra
•
Veicolo aperto, tasto color rosso
Fig. 60 Particolare della
console centrale: interrut-
tore della chiusura centra-
lizzata


alteaxl_0706_italiano Seite 99 Donnerstag, 3. August 2006 6:28 18

Apertura e chiusura

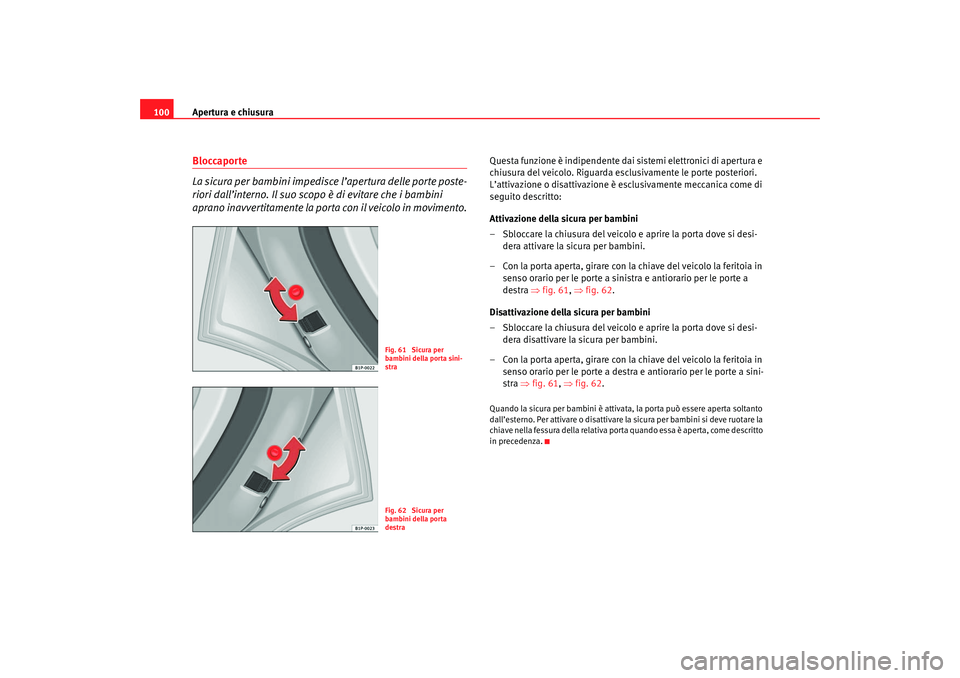

100Bloccaporte
La sicura per bambini impedisce l’apertura delle porte poste-
riori dall’interno. Il suo scopo è di evitare che i bambini
aprano inavvertitamente la porta con il veicolo in movimento.
Questa funzione è indipendente dai sistemi elettronici di apertura e
chiusura del veicolo. Riguarda esclusivamente le porte posteriori.
L’attivazione o disattivazione è esclusivamente meccanica come di
seguito descritto:
Attivazione della sicura per bambini
– Sbloccare la chiusura del veicolo e aprire la porta dove si desi-
dera attivare la sicura per bambini.
– Con la porta aperta, girare con la chiave del veicolo la feritoia in senso orario per le porte a sinistra e antiorario per le porte a
destra ⇒fig. 61 , ⇒ fig. 62 .
Disattivazione della sicura per bambini
– Sbloccare la chiusura del veicolo e aprire la porta dove si desi- dera disattivare la sicura per bambini.
– Con la porta aperta, girare con la chiave del veicolo la feritoia in senso orario per le porte a destra e antiorario per le porte a sini-
stra ⇒fig. 61 , ⇒ fig. 62 .Quando la sicura per bambini è attivata, la porta può essere aperta soltanto
dall’esterno. Per attivare o disattivare la sicura per bambini si deve ruotare la
chiave nella fessura della relativa porta quando essa è aperta, come descritto
in precedenza.
Fig. 61 Sicura per
bambini della porta sini-
straFig. 62 Sicura per
bambini della porta
destra
alteaxl_0706_italiano Seite 100 Donnerstag, 3. August 2006 6:28 18

Apertura e chiusura101
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

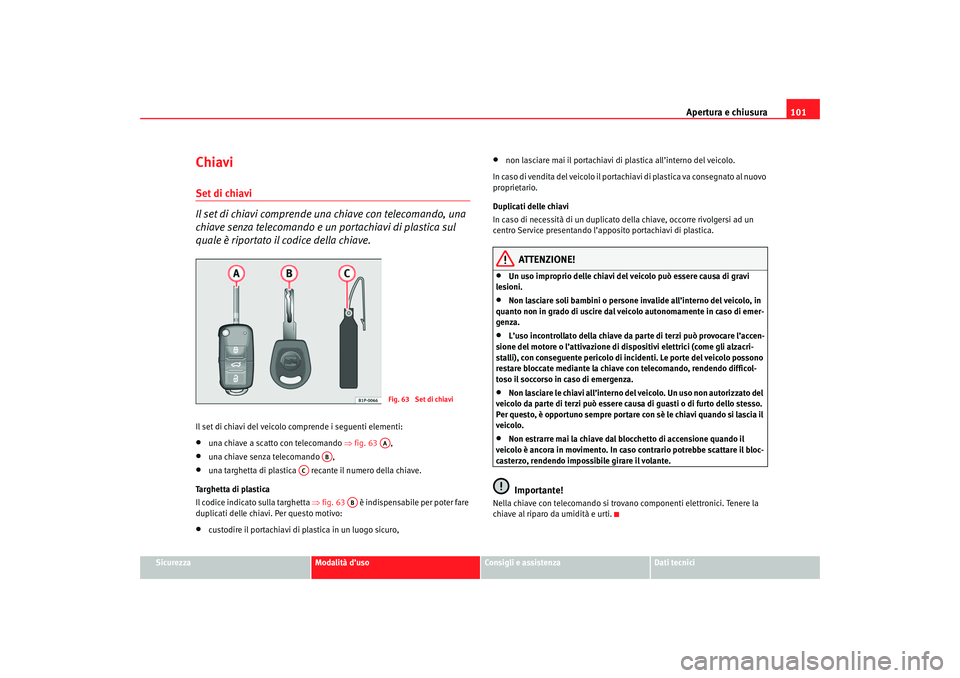

ChiaviSet di chiavi
Il set di chiavi comprende una chiave con telecomando, una
chiave senza telecomando e un portachiavi di plastica sul
quale è riportato il codice della chiave.Il set di chiavi del veicolo comprende i seguenti elementi:•
una chiave a scatto con telecomando ⇒fig. 63 ,
•
una chiave senza telecomando ,
•
una targhetta di plastica recante il numero della chiave.
Targhetta di plastica
Il codice indicato sulla targhetta ⇒fig. 63 è indispensabile per poter fare
duplicati delle chiavi. Per questo motivo:
•
custodire il portachiavi di plastica in un luogo sicuro,
•
non lasciare mai il portachiavi di plastica all’interno del veicolo.
In caso di vendita del veicolo il portachiavi di plastica va consegnato al nuovo
proprietario.
Duplicati delle chiavi
In caso di necessità di un duplicato della chiave, occorre rivolgersi ad un
centro Service presentando l’apposito portachiavi di plastica.
ATTENZIONE!
•
Un uso improprio delle chiavi del veicolo può essere causa di gravi
lesioni.
•
Non lasciare soli bambini o persone invalide all’interno del veicolo, in
quanto non in grado di uscire dal veic olo autonomamente in caso di emer-
genza.
•
L’uso incontrollato della chiave da parte di terzi può provocare l’accen-
sione del motore o l’attivazione di di spositivi elettrici (come gli alzacri-
stalli), con conseguente pericolo di incidenti. Le porte del veicolo possono
restare bloccate mediante la chiave con telecomando, rendendo difficol-
toso il soccorso in caso di emergenza.
•
Non lasciare le chiavi all’interno del veicolo. Un uso non autorizzato del
veicolo da parte di terzi può essere causa di guasti o di furto dello stesso.
Per questo, è opportuno sempre portare con sè le chiavi quando si lascia il
veicolo.
•
Non estrarre mai la chiave dal blocchetto di accensione quando il
veicolo è ancora in movimento. In caso contrario potrebbe scattare il bloc-
casterzo, rendendo impossibile girare il volante.Importante!
Nella chiave con telecomando si trovano componenti elettronici. Tenere la
chiave al riparo da umidità e urti.
Fig. 63 Set di chiaviAA
AB
AC
AB
alteaxl_0706_italiano Seite 101 Donnerstag, 3. August 2006 6:28 18

Apertura e chiusura

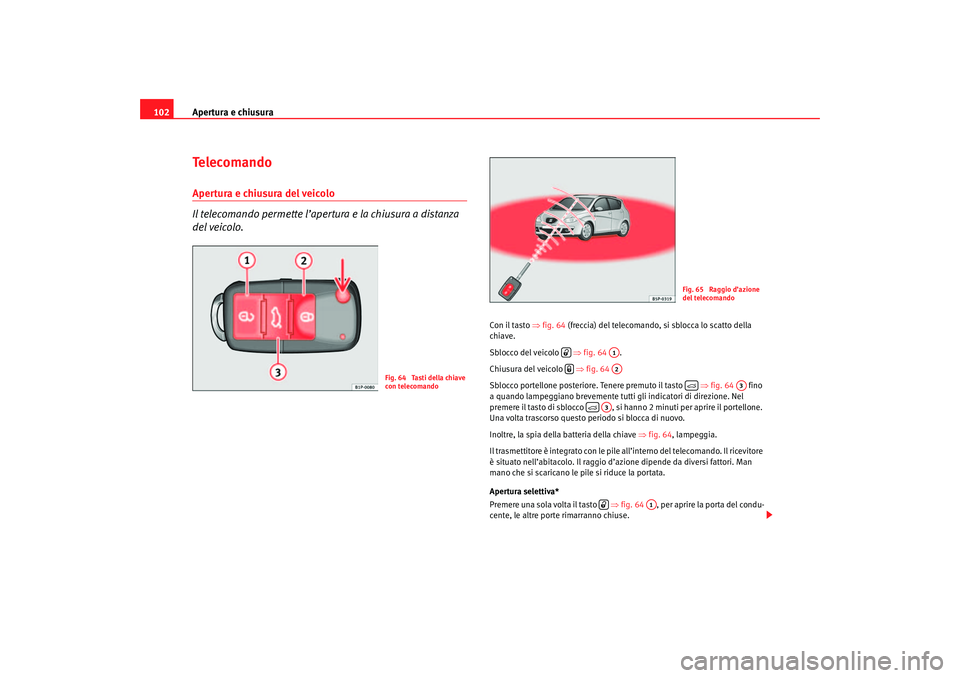

102Te l e c o m a n d oApertura e chiusura del veicolo
Il telecomando permette l’apertura e la chiusura a distanza
del veicolo.
Con il tasto ⇒fig. 64 (freccia) del telecomando, si sblocca lo scatto della
chiave.
Sblocco del veicolo ⇒fig. 64 .
Chiusura del veicolo ⇒fig. 64
Sblocco portellone posteriore. Tenere premuto il tasto ⇒fig. 64 fino
a quando lampeggiano brevemente tutti gli indicatori di direzione. Nel
premere il tasto di sblocco , si hanno 2 minuti per aprire il portellone.
Una volta trascorso questo periodo si blocca di nuovo.
Inoltre, la spia della batteria della chiave ⇒fig. 64, lampeggia.
Il trasmettitore è integrato con le pile al l’interno del telecomando. Il ricevitore
è situato nell’abitacolo. Il raggio d’azione dipende da diversi fattori. Man
mano che si scaricano le pile si riduce la portata.
Apertura selettiva*
Premere una sola volta il tasto ⇒fig. 64 , per aprire la porta del condu-
cente, le altre porte rimarranno chiuse.
Fig. 64 Tasti della chiave
con telecomando
Fig. 65 Raggio d’azione
del telecomando

A1

A2

A3

A3
A1
alteaxl_0706_italiano Seite 102 Donnerstag, 3. August 2006 6:28 18

Apertura e chiusura103
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici

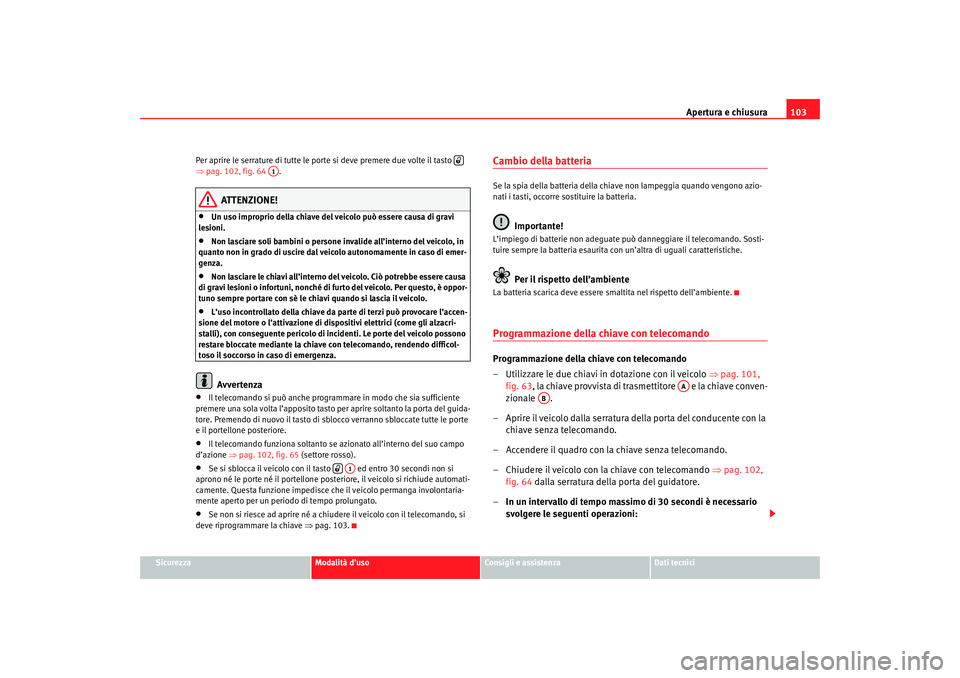

Per aprire le serrature di tutte le porte si deve premere due volte il tasto
⇒
pag. 102, fig. 64 .
ATTENZIONE!
•
Un uso improprio della chiave del veicolo può essere causa di gravi
lesioni.
•
Non lasciare soli bambini o persone invalide all’interno del veicolo, in
quanto non in grado di uscire dal veicolo autonomamente in caso di emer-
genza.
•
Non lasciare le chiavi all’interno de l veicolo. Ciò potrebbe essere causa
di gravi lesioni o infortuni, nonché di furto del veicolo. Per questo, è oppor-
tuno sempre portare con sè le chiavi quando si lascia il veicolo.
•
L’uso incontrollato della chiave da parte di terzi può provocare l’accen-
sione del motore o l’attivazione di dispositivi elettrici (come gli alzacri-
stalli), con conseguente pericolo di in cidenti. Le porte del veicolo possono
restare bloccate mediante la chiave con telecomando, rendendo difficol-
toso il soccorso in caso di emergenza.Avvertenza
•
Il telecomando si può anche programmare in modo che sia sufficiente
premere una sola volta l’apposito tasto per aprire soltanto la porta del guida-
tore. Premendo di nuovo il tasto di sblocco verranno sbloccate tutte le porte
e il portellone posteriore.
•
Il telecomando funziona soltanto se azionato all’interno del suo campo
d’azione ⇒pag. 102, fig. 65 (settore rosso).
•
Se si sblocca il veicolo con il tasto ed entro 30 secondi non si
aprono né le porte né il portellone posteriore, il veicolo si richiude automati-
camente. Questa funzione impedisce che il veicolo permanga involontaria-
mente aperto per un periodo di tempo prolungato.
•
Se non si riesce ad aprire né a chiudere il veicolo con il telecomando, si
deve riprogrammare la chiave ⇒pag. 103.
Cambio della batteriaSe la spia della batteria della chiave non lampeggia quando vengono azio-
nati i tasti, occorre sostituire la batteria.
Importante!
L’impiego di batteri e non adeguate può danneggia re il telecomando. Sosti-
tuire sempre la batteria esaurita con un’altra di uguali caratteristiche.
Per il rispetto dell’ambiente
La batteria scarica deve essere smaltita nel rispetto dell’ambiente.Programmazione della chiave con telecomandoProgrammazione della chiave con telecomando
– Utilizzare le due chiavi in dotazione con il veicolo ⇒pag. 101,
fig. 63 , la chiave provvista di trasmettitore e la chiave conven-
zionale .
– Aprire il veicolo dalla serratura della porta del conducente con la chiave senza telecomando.
– Accendere il quadro con la chiave senza telecomando.
– Chiudere il veicolo con la chiave con telecomando ⇒pag. 102,
fig. 64 dalla serratura della porta del guidatore.
– In un intervallo di tempo massimo di 30 secondi è necessario
svolgere le seguenti operazioni:

A1
A1
AA
AB
alteaxl_0706_italiano Seite 103 Donnerstag, 3. August 2006 6:28 18

Apertura e chiusura

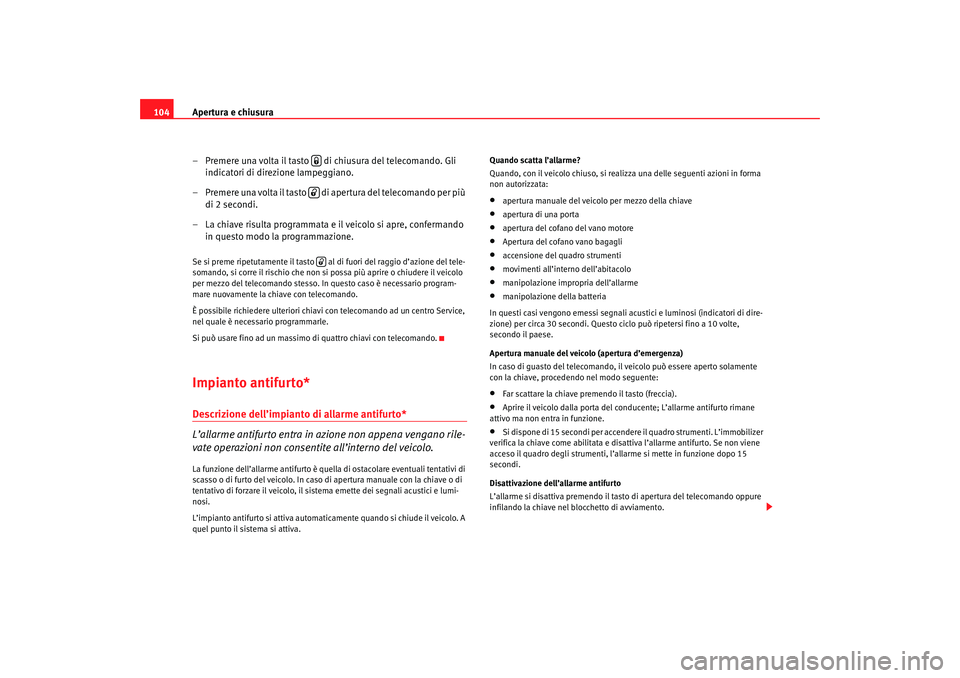

104
– Premere una volta il tasto di chiusura del telecomando. Gli indicatori di direzione lampeggiano.
– Premere una volta il tasto di apertura del telecomando per più di 2 secondi.
– La chiave risulta programmata e il veicolo si apre, confermando in questo modo la programmazione.Se si preme ripetutamente il tasto al di fuori del raggio d’azione del tele-
somando, si corre il rischio che non si possa più aprire o chiudere il veicolo
per mezzo del telecomando stesso. In questo caso è necessario program-
mare nuovamente la chiave con telecomando.
È possibile richiedere ulteriori chiavi con telecomando ad un centro Service,
nel quale è necessario programmarle.
Si può usare fino ad un massimo di quattro chiavi con telecomando.Impianto antifurto*Descrizione dell’impianto di allarme antifurto*
L’allarme antifurto entra in azione non appena vengano rile-
vate operazioni non consentite all’interno del veicolo.La funzione dell’allarme antifurto è quella di ostacolare eventuali tentativi di
scasso o di furto del veicolo. In caso di apertura manuale con la chiave o di
tentativo di forzare il veicolo, il sistema emette dei segnali acustici e lumi-
nosi.
L’impianto antifurto si attiva automaticamente quando si chiude il veicolo. A
quel punto il sistema si attiva. Quando scatta l’allarme?
Quando, con il veicolo chiuso, si realiz
za una delle seguenti azioni in forma
non autorizzata:
•
apertura manuale del veicolo per mezzo della chiave
•
apertura di una porta
•
apertura del cofano del vano motore
•
Apertura del cofano vano bagagli
•
accensione del quadro strumenti
•
movimenti all’interno dell’abitacolo
•
manipolazione impropria dell’allarme
•
manipolazione della batteria
In questi casi vengono emessi segnali acustici e luminosi (indicatori di dire-
zione) per circa 30 secondi. Questo ciclo può ripetersi fino a 10 volte,
secondo il paese.
Apertura manuale del veicolo (apertura d’emergenza)
In caso di guasto del telecomando, il veicolo può essere aperto solamente
con la chiave, procedendo nel modo seguente:
•
Far scattare la chiave premendo il tasto (freccia).
•
Aprire il veicolo dalla porta del co nducente; L’allarme antifurto rimane
attivo ma non entra in funzione.
•
Si dispone di 15 secondi per accendere il quadro strument i. L’immobilizer
verifica la chiave come abilitata e disattiva l’allarme antifurto. Se non viene
acceso il quadro degli strumenti, l’ allarme si mette in funzione dopo 15
secondi.
Disattivazione dell’allarme antifurto
L’allarme si disattiva premendo il tasto di apertura del telecomando oppure
infilando la chiave nel blocchetto di avviamento.

alteaxl_0706_italiano Seite 104 Donnerstag, 3. August 2006 6:28 18

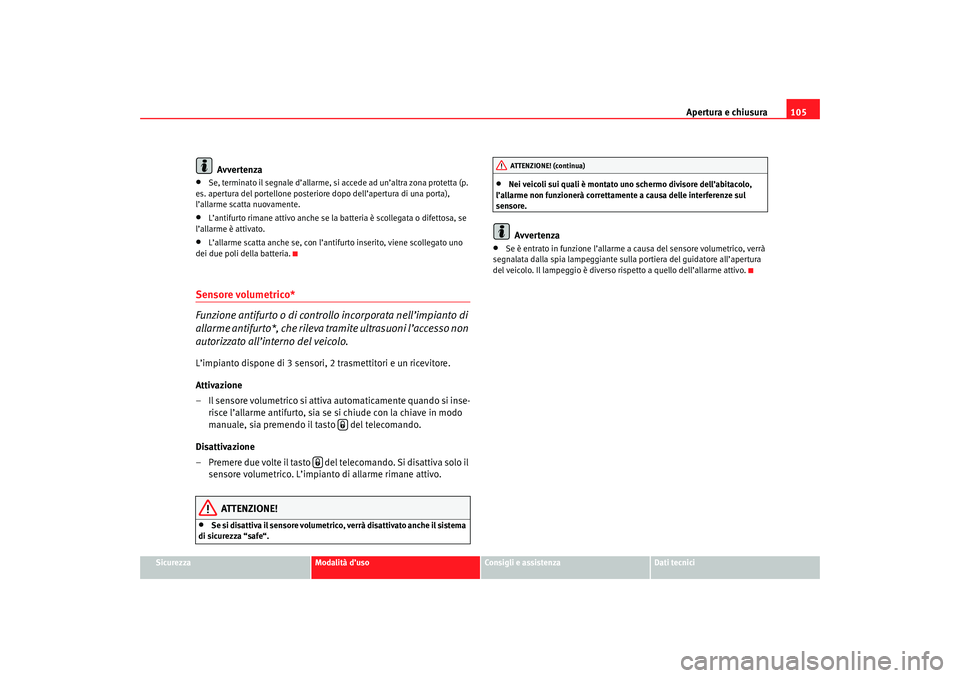

Apertura e chiusura105
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
Avvertenza
•
Se, terminato il segnale d’allarme, si a ccede ad un’altra zona protetta (p.
es. apertura del portellone posteriore dopo dell’apertura di una porta),
l’allarme scatta nuovamente.
•
L’antifurto rimane attivo anche se la batteria è scollegata o difettosa, se
l’allarme è attivato.
•
L’allarme scatta anche se, con l’antifurto inserito, viene scollegato uno
dei due poli della batteria.
Sensore volumetrico*
Funzione antifurto o di controllo incorporata nell’impianto di
allarme antifurto*, che rileva tr amite ultrasuoni l’accesso non
autorizzato all’interno del veicolo.L’impianto dispone di 3 sensori, 2 trasmettitori e un ricevitore.
Attivazione
– Il sensore volumetrico si attiva automaticamente quando si inse-
risce l’allarme antifurto, sia se si chiude con la chiave in modo
manuale, sia premendo il tasto del telecomando.
Disattivazione
– Premere due volte il tasto del telecomando. Si disattiva solo il sensore volumetrico. L’impianto di allarme rimane attivo.
ATTENZIONE!
•
Se si disattiva il sensore volumetrico, verrà disattivato anche il sistema
di sicurezza “safe“.
•
Nei veicoli sui quali è montato uno schermo divisore dell’abitacolo,
l’allarme non funzionerà correttamente a causa delle interferenze sul
sensore.Avvertenza
•
Se è entrato in funzione l’allarme a causa del sensore volumetrico, verrà
segnalata dalla spia lampeggiante sulla portiera del guidatore all’apertura
del veicolo. Il lampeggio è diverso rispetto a quello dell’allarme attivo.


ATTENZIONE! (continua)
alteaxl_0706_italiano Seite 105 Donnerstag, 3. August 2006 6:28 18

Apertura e chiusura

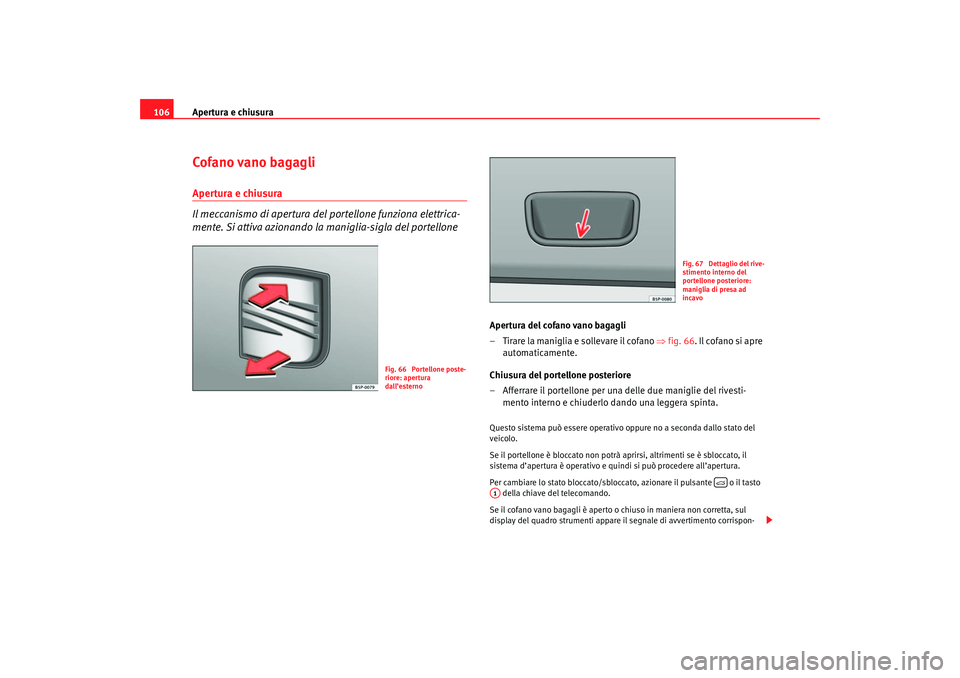

106Cofano vano bagagliApertura e chiusura
Il meccanismo di apertura del portellone funziona elettrica-
mente. Si attiva azionando la maniglia-sigla del portellone
Apertura del cofano vano bagagli
– Tirare la maniglia e sollevare il cofano ⇒ fig. 66. Il cofano si apre
automaticamente.
Chiusura del portellone posteriore
– Afferrare il portellone per una delle due maniglie del rivesti- mento interno e chiuderlo dando una leggera spinta.Questo sistema può essere operativo oppure no a seconda dallo stato del
veicolo.
Se il portellone è bloccato non potrà aprirsi, altrimenti se è sbloccato, il
sistema d’apertura è operativo e quindi si può procedere all’apertura.
Per cambiare lo stato bloccato/sbloccato, azionare il pulsante o il tasto
della chiave del telecomando.
Se il cofano vano bagagli è aperto o chiuso in maniera non corretta, sul
display del quadro strumenti appare il segnale di avvertimento corrispon-
Fig. 66 Portellone poste-
riore: apertura
dall’esterno
Fig. 67 Dettaglio del rive-
stimento interno del
portellone posteriore:
maniglia di presa ad
incavo

A1
alteaxl_0706_italiano Seite 106 Donnerstag, 3. August 2006 6:28 18

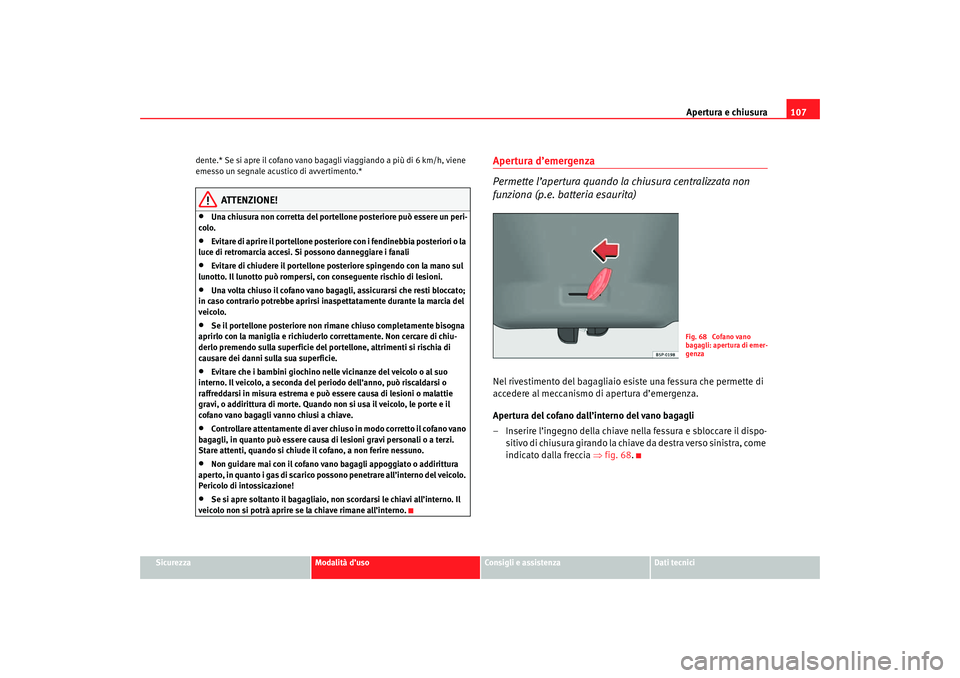

Apertura e chiusura107
Sicurezza
Modalità d’uso
Consigli e assistenza
Dati tecnici
dente.* Se si apre il cofano vano bagagli viaggiando a più di 6 km/h, viene
emesso un segnale acustico di avvertimento.*
ATTENZIONE!
•
Una chiusura non corretta del portellone posteriore può essere un peri-
colo.
•
Evitare di aprire il portellone posteriore con i fendinebbia posteriori o la
luce di retromarcia accesi. Si possono danneggiare i fanali
•
Evitare di chiudere il portellone posteriore spingendo con la mano sul
lunotto. Il lunotto può rompersi, con conseguente rischio di lesioni.
•
Una volta chiuso il cofano vano bagagli, assicurarsi che resti bloccato;
in caso contrario potrebbe aprirsi inaspettatamente durante la marcia del
veicolo.
•
Se il portellone posteriore non rimane chiuso completamente bisogna
aprirlo con la maniglia e richiuderlo correttamente. Non cercare di chiu-
derlo premendo sulla superficie del portellone, altrimenti si rischia di
causare dei danni sulla sua superficie.
•
Evitare che i bambini giochino nelle vicinanze del veicolo o al suo
interno. Il veicolo, a seconda del periodo dell’anno, può riscaldarsi o
raffreddarsi in misura estrema e può essere causa di lesioni o malattie
gravi, o addirittura di morte. Quando no n si usa il veicolo, le porte e il
cofano vano bagagli vanno chiusi a chiave.
•
Controllare attentamente di aver chiuso in modo corretto il cofano vano
bagagli, in quanto può essere causa di lesioni gravi personali o a terzi.
Stare attenti, quando si chiude il cofano, a non ferire nessuno.
•
Non guidare mai con il cofano vano bagagli appoggiato o addirittura
aperto, in quanto i gas di scarico possono penetrare all’interno del veicolo.
Pericolo di intossicazione!
•
Se si apre soltanto il bagagliaio, non scordarsi le chiavi all’interno. Il
veicolo non si potrà aprire se la chiave rimane all’interno.
Apertura d’emergenza
Permette l’apertura quando la chiusura centralizzata non
funziona (p.e. batteria esaurita)Nel rivestimento del bagagliaio esiste una fessura che permette di
accedere al meccanismo di apertura d’emergenza.
Apertura del cofano dall’interno del vano bagagli
– Inserire l’ingegno della chiave nella fessura e sbloccare il dispo- sitivo di chiusura girando la chiave da destra verso sinistra, come
indicato dalla freccia ⇒fig. 68 .
Fig. 68 Cofano vano
bagagli: apertura di emer-
genza
alteaxl_0706_italiano Seite 107 Donnerstag, 3. August 2006 6:28 18

Apertura e chiusura

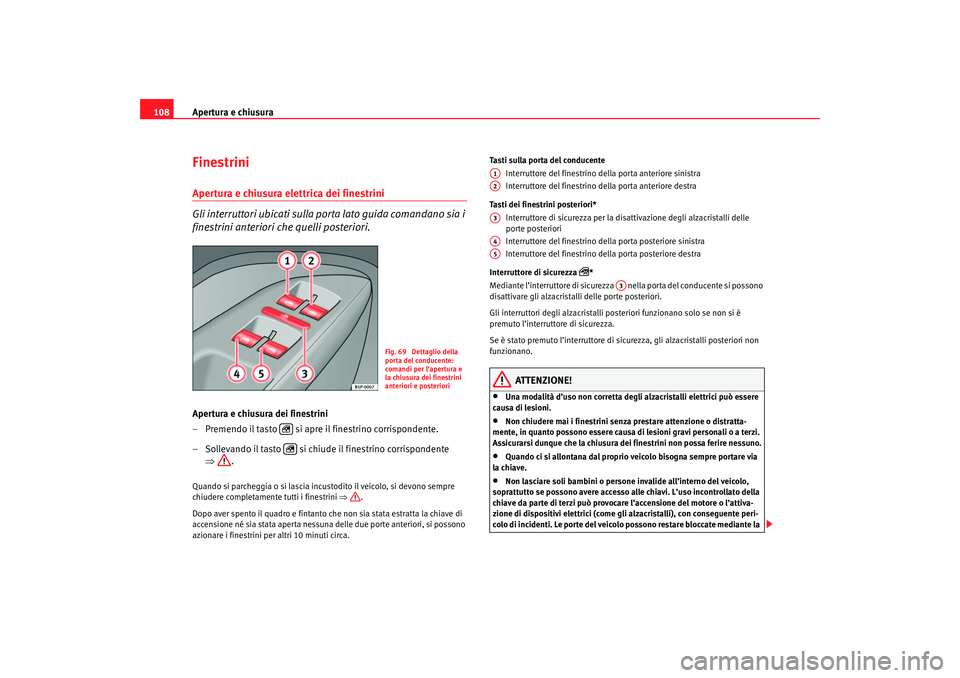

108FinestriniApertura e chiusura elettrica dei finestrini
Gli interruttori ubicati sulla porta lato guida comandano sia i
finestrini anteriori che quelli posteriori.Apertura e chiusura dei finestrini
– Premendo il tasto si apre il finestrino corrispondente.
– Sollevando il tasto si chiude il finestrino corrispondente
⇒ .Quando si parcheggia o si lascia incu stodito il veicolo, si devono sempre
chiudere completamente tutti i fi nestrini ⇒.
Dopo aver spento il quadro e fintanto che non sia stata estratta la chiave di
accensione né sia stata aperta nessuna delle due porte anteriori, si possono
azionare i finestrini per altri 10 minuti circa. Tasti sulla porta del conducente
Interruttore del finestrino della porta anteriore sinistra
Interruttore del finestrino della porta anteriore destra
Tasti dei finestrini posteriori* Interruttore di sicurezza per la disattivazione degli alzacristalli delle
porte posteriori
Interruttore del finestrino de lla porta posteriore sinistra
Interruttore del finestrino della porta posteriore destra
Interruttore di sicurezza
*
Mediante l’interruttore di sicurezza nella porta del conducente si possono
disattivare gli alzacristalli delle porte posteriori.
Gli interruttori degli alzacristalli post eriori funzionano solo se non si è
premuto l’interruttore di sicurezza.
Se è stato premuto l’interruttore di sicu rezza, gli alzacristalli posteriori non
funzionano.
ATTENZIONE!
•
Una modalità d’uso non corretta degli alzacristalli elettrici può essere
causa di lesioni.
•
Non chiudere mai i finestrini senz a prestare attenzione o distratta-
mente, in quanto possono essere causa di lesioni gravi personali o a terzi.
Assicurarsi dunque che la chiusura dei finestrini non possa ferire nessuno.
•
Quando ci si allontana dal proprio veicolo bisogna sempre portare via
la chiave.
•
Non lasciare soli bambini o persone invalide all’interno del veicolo,
soprattutto se possono avere accesso alle chiavi. L’uso incontrollato della
chiave da parte di terzi può provocare l’accensione del motore o l’attiva-
zione di dispositivi elettrici (come gli alzacristalli), con conseguente peri-
colo di incidenti. Le porte del veicolo possono restare bloccate mediante la
Fig. 69 Dettaglio della
porta del conducente:
comandi per l’apertura e
la chiusura dei finestrini
anteriori e posteriori

A1A2A3A4A5
A3
alteaxl_0706_italiano Seite 108 Donnerstag, 3. August 2006 6:28 18
