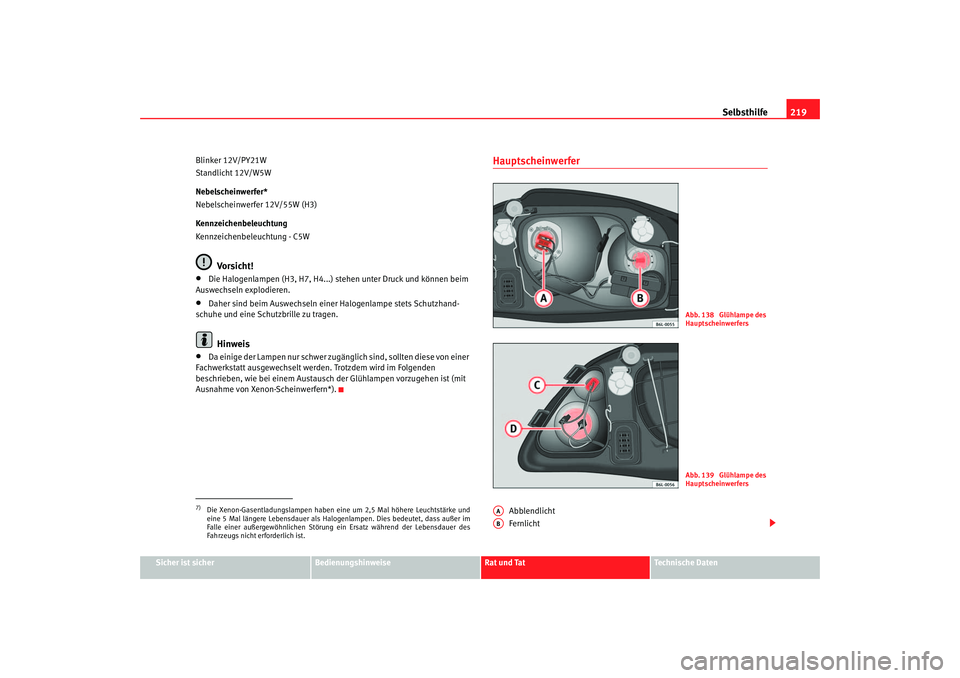

Seat Cordoba 2005 Betriebsanleitung (in German)

Selbsthilfe219
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Blinker 12V/PY21W
Standlicht 12V/W5W
Nebelscheinwerfer*
Nebelscheinwerfer 12V/55W (H3)
Kennzeichenbeleuchtung
Kennzeichenbeleuchtung - C5W
Vorsicht!
•
Die Halogenlampen (H3, H7, H4...) stehen unter Druck und können beim
Auswechseln explodieren.
•
Daher sind beim Auswechseln einer Halogenlampe stets Schutzhand-
schuhe und eine Schutzbrille zu tragen.Hinweis
•
Da einige der Lampen nur schwer zugäng lich sind, sollten diese von einer
Fachwerkstatt ausgewechselt werden. Trotzdem wird im Folgenden
beschrieben, wie bei einem Austausch der Glühlampen vorzugehen ist (mit
Ausnahme von Xeno n-Scheinwerfern*).
Hauptscheinwerfer
Abblendlicht
Fernlicht
7)Die Xenon-Gasentladungslampen haben eine um 2,5 Mal höhere Leuchtstärke und
eine 5 Mal längere Lebensdauer als Halogenlampen. Dies bedeutet, dass außer im
Falle einer außergewöhnlichen Störung ein Ersatz während der Lebensdauer des
Fahrzeugs nicht erforderlich ist.
Abb. 138 Glühlampe des
HauptscheinwerfersAbb. 139 Glühlampe des
Hauptscheinwerfers
AAAB
Cordoba alemany Seite 219 Freitag, 7. Oktober 2005 11:07 11

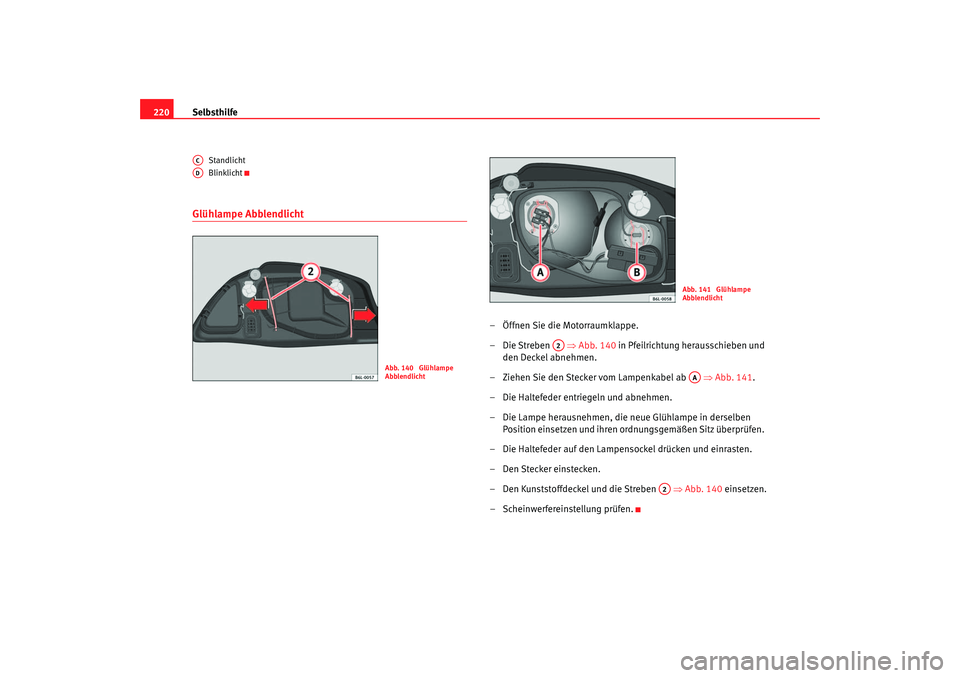

Selbsthilfe
220
Standlicht
Blinklicht
Glühlampe Abblendlicht
– Öffnen Sie die Motorraumklappe.
–Die Streben ⇒ Abb. 140 in Pfeilrichtung herausschieben und
den Deckel abnehmen.
– Ziehen Sie den Stecker vom Lampenkabel ab ⇒Abb. 141 .
– Die Haltefeder entriegeln und abnehmen.
– Die Lampe herausnehmen, die neue Glühlampe in derselben Position einsetzen und ihren ordnungsgemäßen Sitz überprüfen.
– Die Haltefeder auf den Lampensockel drücken und einrasten.
– Den Stecker einstecken.
– Den Kunststoffdeckel und die Streben ⇒Abb. 140 einsetzen.
– Scheinwerfereinstellung prüfen.
ACAD
Abb. 140 Glühlampe
Abblendlicht
Abb. 141 Glühlampe
Abblendlicht
A2
AA
A2
Cordoba alemany Seite 220 Freitag, 7. Oktober 2005 11:07 11

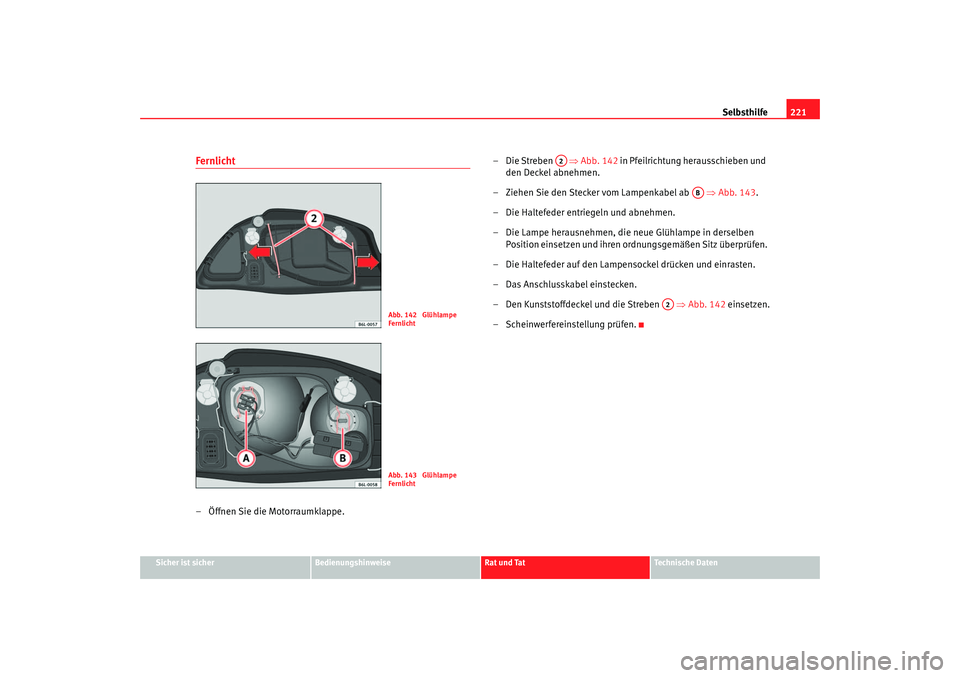

Selbsthilfe221
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Fernlicht– Öffnen Sie die Motorraumklappe. –Die Streben
⇒Abb. 142 in Pfeilrichtung herausschieben und
den Deckel abnehmen.
– Ziehen Sie den Stecker vom Lampenkabel ab ⇒Abb. 143 .
– Die Haltefeder entriegeln und abnehmen.
– Die Lampe herausnehmen, die neue Glühlampe in derselben Position einsetzen und ihren ordnungsgemäßen Sitz überprüfen.
– Die Haltefeder auf den Lampensockel drücken und einrasten.
– Das Anschlusskabel einstecken.
– Den Kunststoffdeckel und die Streben ⇒Abb. 142 einsetzen.
– Scheinwerfereinstellung prüfen.
Abb. 142 Glühlampe
FernlichtAbb. 143 Glühlampe
Fernlicht
A2
AB
A2
Cordoba alemany Seite 221 Freitag, 7. Oktober 2005 11:07 11

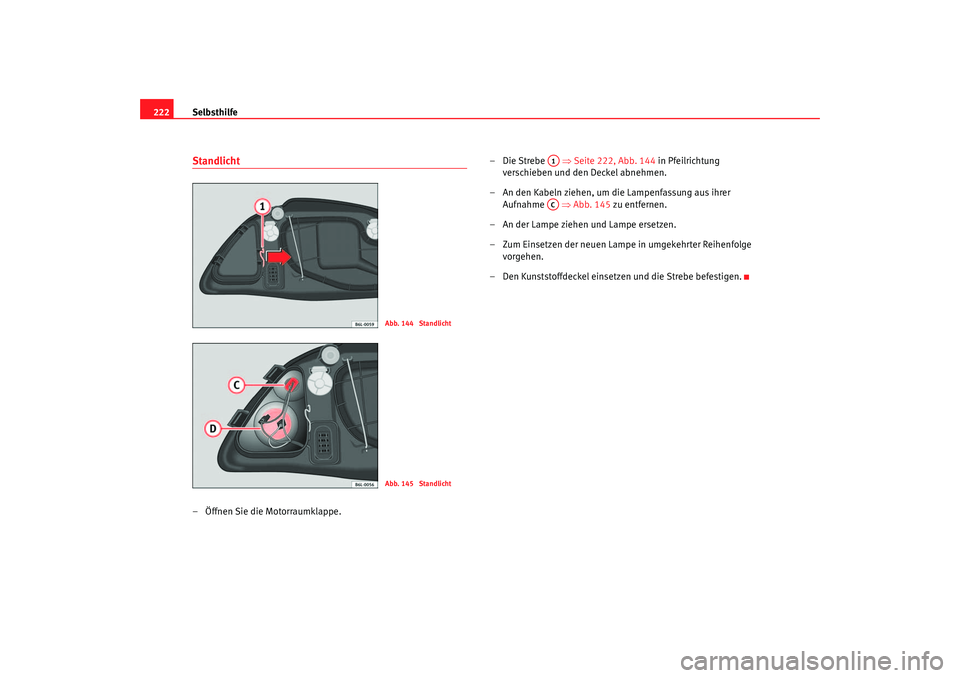

Selbsthilfe
222Standlicht– Öffnen Sie die Motorraumklappe. –Die Strebe
⇒Seite 222, Abb. 144 in Pfeilrichtung
verschieben und den Deckel abnehmen.
– An den Kabeln ziehen, um die Lampenfassung aus ihrer Aufnahme ⇒Abb. 145 zu entfernen.
– An der Lampe ziehen und Lampe ersetzen.
– Zum Einsetzen der neuen Lampe in umgekehrter Reihenfolge vorgehen.
– Den Kunststoffdeckel einsetzen und die Strebe befestigen.
Abb. 144 StandlichtAbb. 145 Standlicht
A1AC
Cordoba alemany Seite 222 Freitag, 7. Oktober 2005 11:07 11

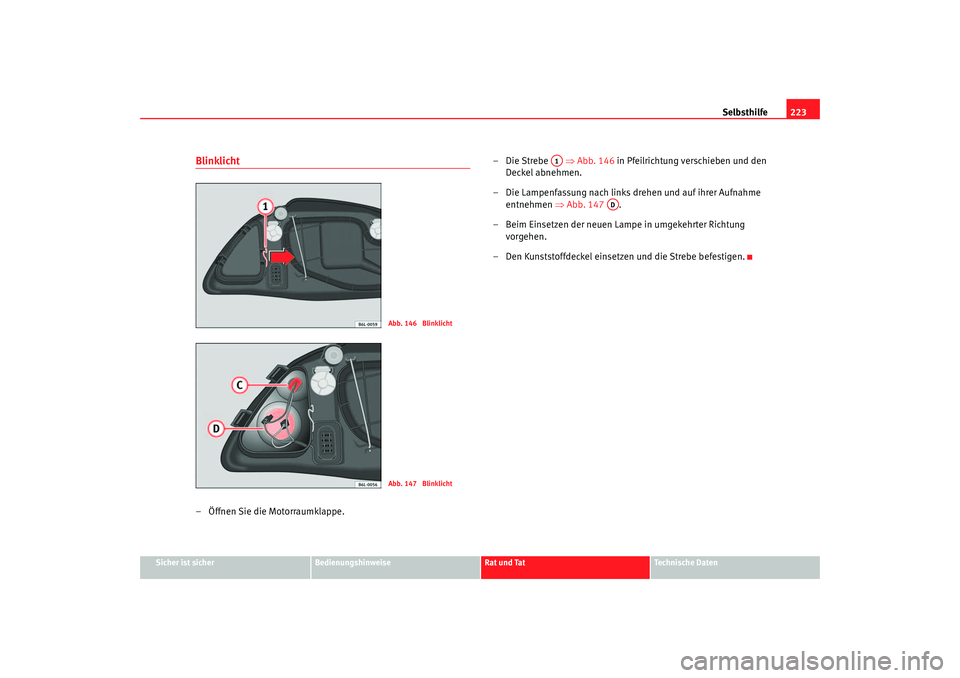

Selbsthilfe223
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Blinklicht– Öffnen Sie die Motorraumklappe. –Die Strebe
⇒Abb. 146 in Pfeilrichtung verschieben und den
Deckel abnehmen.
– Die Lampenfassung nach links drehen und auf ihrer Aufnahme entnehmen ⇒Abb. 147 .
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
– Den Kunststoffdeckel einsetzen und die Strebe befestigen.
Abb. 146 BlinklichtAbb. 147 Blinklicht
A1
AD
Cordoba alemany Seite 223 Freitag, 7. Oktober 2005 11:07 11

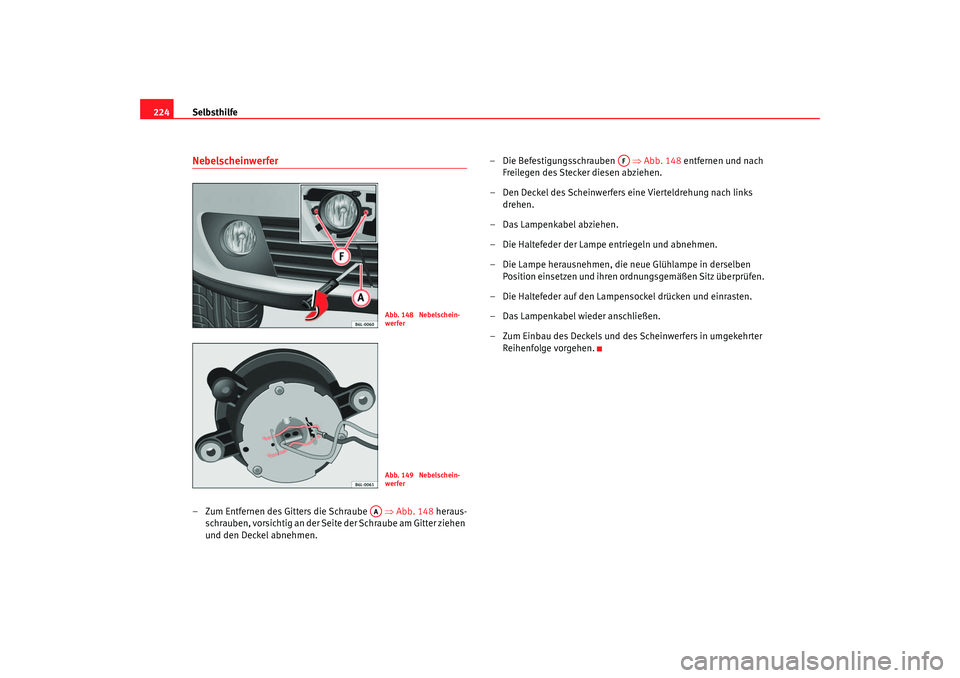

Selbsthilfe
224Nebelscheinwerfer– Zum Entfernen des Gitters die Schraube ⇒Abb. 148 heraus-
schrauben, vorsichtig an der Seite der Schraube am Gitter ziehen
und den Deckel abnehmen. – Die Befestigungsschrauben
⇒Abb. 148 entfernen und nach
Freilegen des Stecker diesen abziehen.
– Den Deckel des Scheinwerfers eine Vierteldrehung nach links drehen.
– Das Lampenkabel abziehen.
– Die Haltefeder der Lampe entriegeln und abnehmen.
– Die Lampe herausnehmen, die neue Glühlampe in derselben Position einsetzen und ihren ordnungsgemäßen Sitz überprüfen.
– Die Haltefeder auf den Lampensockel drücken und einrasten.
– Das Lampenkabel wieder anschließen.
– Zum Einbau des Deckels und des Scheinwerfers in umgekehrter Reihenfolge vorgehen.
Abb. 148 Nebelschein-
werferAbb. 149 Nebelschein-
werfer
AA
AF
Cordoba alemany Seite 224 Freitag, 7. Oktober 2005 11:07 11

Selbsthilfe225
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Seitliche Blinker– Zum Herausnehmen der Glühlampe den Blinker nach links oder
rechts schieben.
– Nehmen Sie die Lampenfassung des Blinkers heraus.
– Nehmen Sie die defekte Glühlampe heraus und setzen Sie die neue Glühlampe ein.
– Rasten Sie die Lampenfassung in der Blinkerführung ein.
– Den Blinker durch Einrasten der Halterungen ⇒Abb. 150
zuerst in die Aufnahme in der Karosserie und anschließend den
Blinker in Richtung von Pfeil ⇒Abb. 150 einsetzen.
Rücklichter an der HeckklappeStandlicht 1/Nebelschlussleuchte/Rückfahrlicht
– Öffnen Sie die Heckklappe.
Abb. 150 Seitliche
BlinkerA1
A2
Abb. 151 Rücklicht an
der HeckklappeAbb. 152 Rücklicht an
der Heckklappe
Cordoba alemany Seite 225 Freitag, 7. Oktober 2005 11:07 11

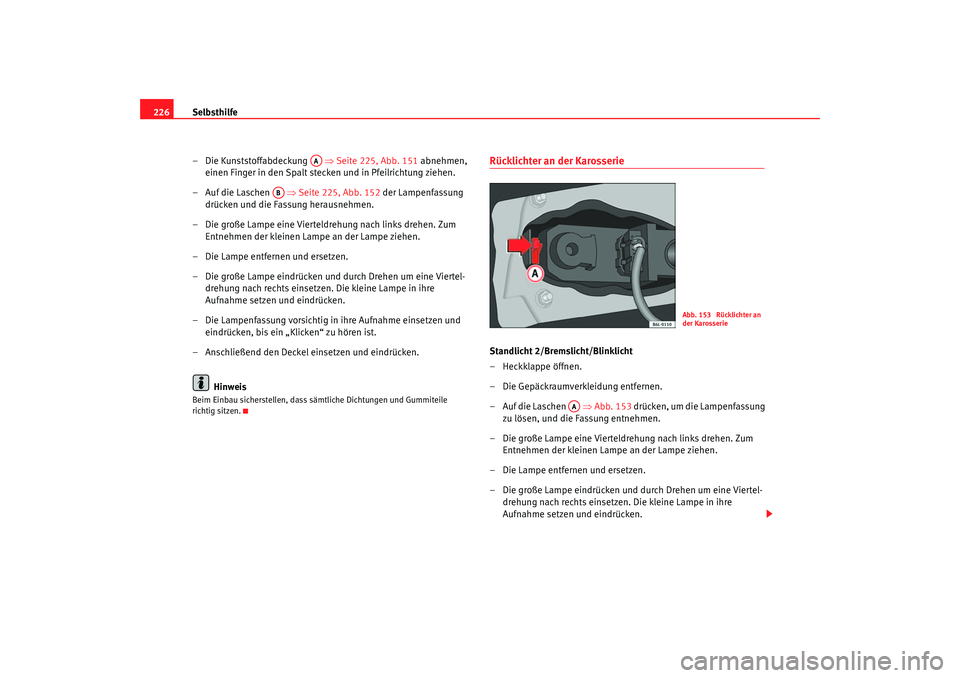

Selbsthilfe
226
– Die Kunststoffabdeckung ⇒Seite 225, Abb. 151 abnehmen,
einen Finger in den Spalt stecken und in Pfeilrichtung ziehen.
–Auf die Laschen ⇒ Seite 225, Abb. 152 der Lampenfassung
drücken und die Fassung herausnehmen.
– Die große Lampe eine Vierteldrehung nach links drehen. Zum Entnehmen der kleinen Lampe an der Lampe ziehen.
– Die Lampe entfernen und ersetzen.
– Die große Lampe eindrücken und durch Drehen um eine Viertel- drehung nach rechts einsetzen. Die kleine Lampe in ihre
Aufnahme setzen und eindrücken.
– Die Lampenfassung vorsichtig in ihre Aufnahme einsetzen und eindrücken, bis ein „Klicken“ zu hören ist.
– Anschließend den Deckel einsetzen und eindrücken.
HinweisBeim Einbau sicherstellen, dass sämtliche Dichtungen und Gummiteile
richtig sitzen.
Rücklichter an der KarosserieStandlicht 2/Bremslicht/Blinklicht
– Heckklappe öffnen.
– Die Gepäckraumverkleidung entfernen.
–Auf die Laschen ⇒Abb. 153 drücken, um die Lampenfassung
zu lösen, und die Fassung entnehmen.
– Die große Lampe eine Vierteldrehung nach links drehen. Zum Entnehmen der kleinen Lampe an der Lampe ziehen.
– Die Lampe entfernen und ersetzen.
– Die große Lampe eindrücken und durch Drehen um eine Viertel- drehung nach rechts einsetzen. Die kleine Lampe in ihre
Aufnahme setzen und eindrücken.
AA
AB
Abb. 153 Rücklichter an
der Karosserie
AA
Cordoba alemany Seite 226 Freitag, 7. Oktober 2005 11:07 11

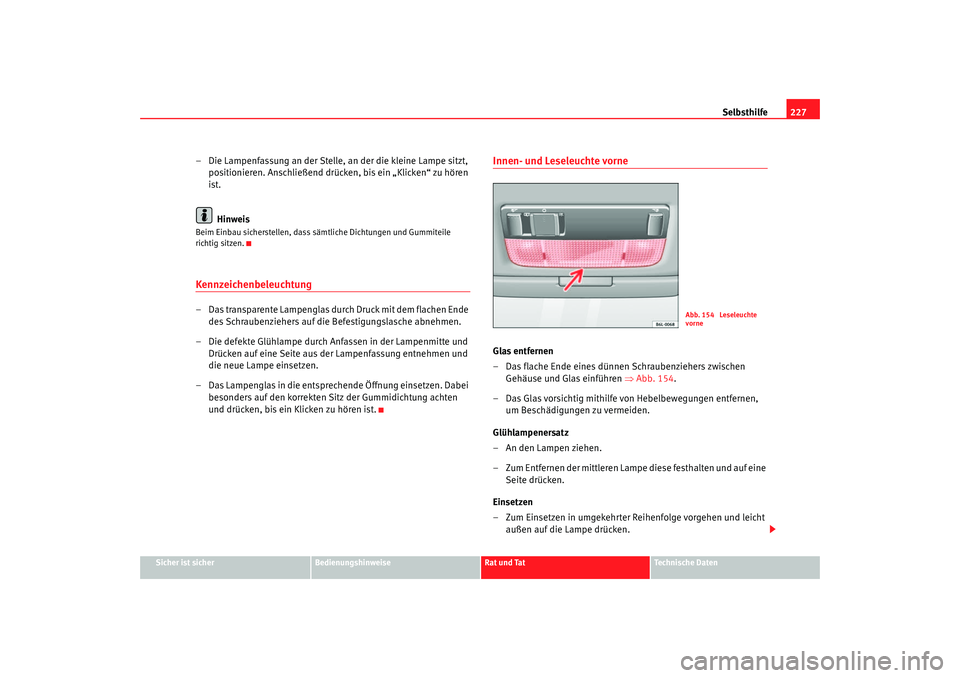

Selbsthilfe227
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
– Die Lampenfassung an der Stelle, an der die kleine Lampe sitzt,
positionieren. Anschließend drücken, bis ein „Klicken“ zu hören
ist.
HinweisBeim Einbau sicherstellen, dass sämtliche Dichtungen und Gummiteile
richtig sitzen.Kennzeichenbeleuchtung– Das transparente Lampenglas du rch Druck mit dem flachen Ende
des Schraubenziehers auf die Befestigungslasche abnehmen.
– Die defekte Glühlampe durch Anfassen in der Lampenmitte und Drücken auf eine Seite aus der Lampenfassung entnehmen und
die neue Lampe einsetzen.
– Das Lampenglas in die entsprechende Öffnung einsetzen. Dabei besonders auf den korrekten Si tz der Gummidichtung achten
und drücken, bis ein Klicken zu hören ist.
Innen- und Leseleuchte vorne Glas entfernen
– Das flache Ende eines dünnen Schraubenziehers zwischen Gehäuse und Glas einführen ⇒Abb. 154 .
– Das Glas vorsichtig mithilfe von Hebelbewegungen entfernen, um Beschädigungen zu vermeiden.
Glühlampenersatz
– An den Lampen ziehen.
– Zum Entfernen der mittleren Lampe diese festhalten und auf eine Seite drücken.
Einsetzen
– Zum Einsetzen in umgekehrter Reihenfolge vorgehen und leicht außen auf die Lampe drücken.
Abb. 154 Leseleuchte
vorne
Cordoba alemany Seite 227 Freitag, 7. Oktober 2005 11:07 11

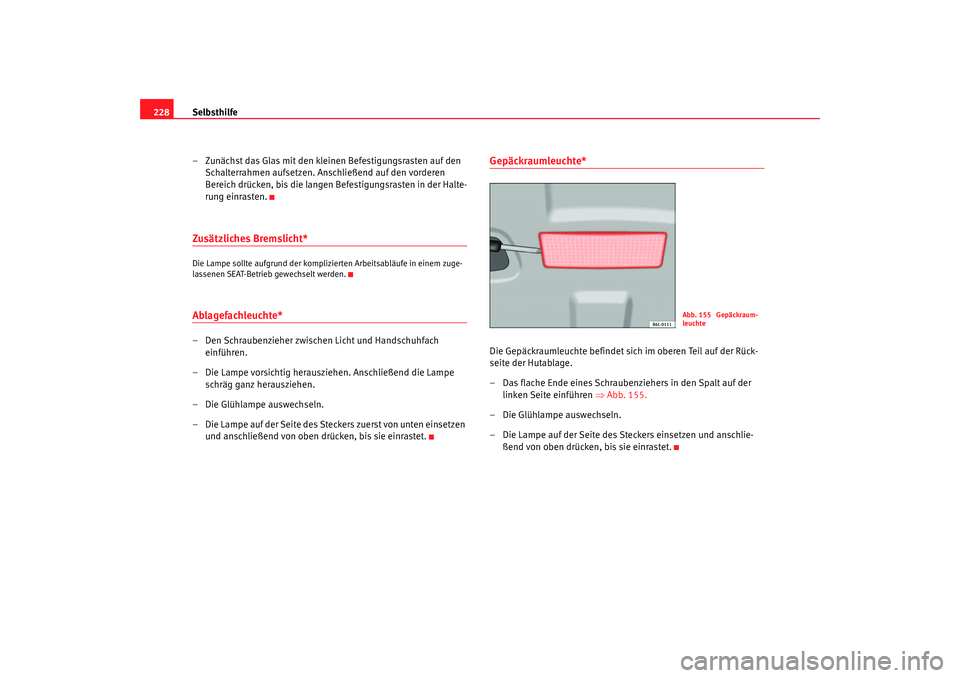

Selbsthilfe
228
– Zunächst das Glas mit den kleinen Befestigungsrasten auf den Schalterrahmen aufsetzen. Anschließend auf den vorderen
Bereich drücken, bis die langen Befestigungsrasten in der Halte-
rung einrasten.Zusätzliches Bremslicht*Die Lampe sollte aufgrund der komplizierten Arbeitsabläufe in einem zuge-
lassenen SEAT-Betrieb gewechselt werden.Ablagefachleuchte*– Den Schraubenzieher zwischen Licht und Handschuhfach einführen.
– Die Lampe vorsichtig herausziehen. Anschließend die Lampe schräg ganz herausziehen.
– Die Glühlampe auswechseln.
– Die Lampe auf der Seite des Steckers zuerst von unten einsetzen und anschließend von oben drücken, bis sie einrastet.
Gepäckraumleuchte*Die Gepäckraumleuchte befindet sich im oberen Teil auf der Rück-
seite der Hutablage.
– Das flache Ende eines Schraubenziehers in den Spalt auf der linken Seite einführen ⇒ Abb. 155
.
– Die Glühlampe auswechseln.
– Die Lampe auf der Seite des Steckers einsetzen und anschlie- ßend von oben drücken, bis sie einrastet.
Abb. 155 Gepäckraum-
leuchte
