Seat Cordoba 2005 Betriebsanleitung (in German)

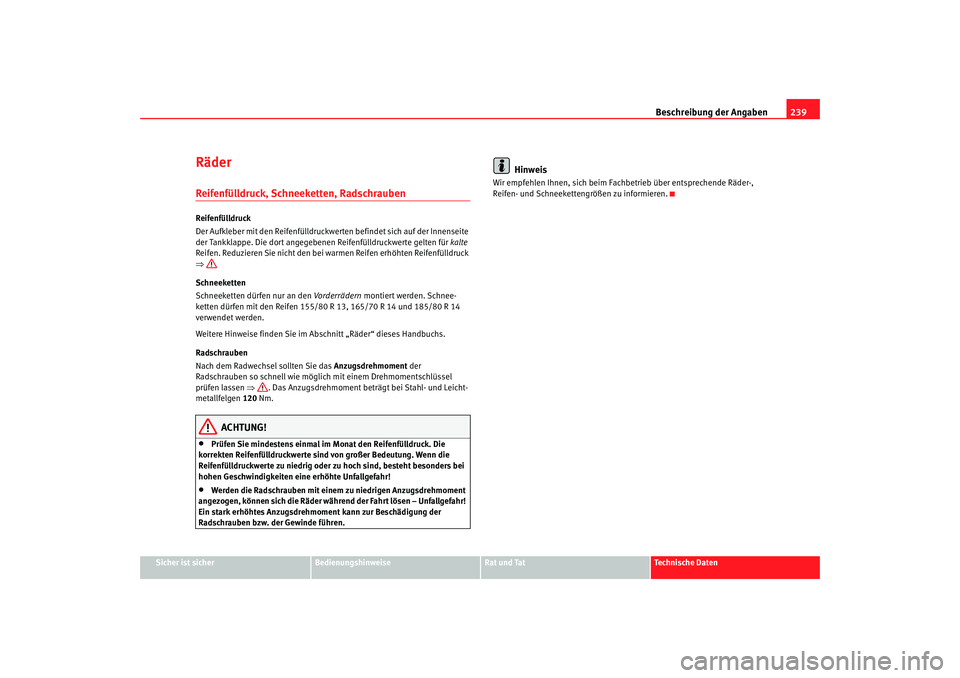

Beschreibung der Angaben239
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
RäderReifenfülldruck, Schneeketten, RadschraubenReifenfülldruck
Der Aufkleber mit den Reifenfülldruckwerten befindet sich auf der Innenseite
der Tankklappe. Die dort angegebenen Reifenfülldruckwerte gelten für kalte
Reifen. Reduzieren Sie nicht den bei warmen Reifen erhöhten Reifenfülldruck
⇒
Schneeketten
Schneeketten dürfen nur an den Vorderrädern montiert werden. Schnee-
ketten dürfen mit den Reifen 155/80 R 13, 165/70 R 14 und 185/80 R 14
verwendet werden.
Weitere Hinweise finden Sie im Abschnitt „Räder“ dieses Handbuchs.
Radschrauben
Nach dem Radwechsel sollten Sie das Anzugsdrehmoment der
Radschrauben so schnell wie mögl ich mit einem Drehmomentschlüssel
prüfen lassen ⇒ . Das Anzugsdrehmoment beträgt bei Stahl- und Leicht-
metallfelgen 120 Nm.
ACHTUNG!
•
Prüfen Sie mindestens einmal im Monat den Reifenfülldruck. Die
korrekten Reifenfülldruckwerte sind von großer Bedeutung. Wenn die
Reifenfülldruckwerte zu niedrig oder zu hoch sind, besteht besonders bei
hohen Geschwindigkeiten eine erhöhte Unfallgefahr!
•
Werden die Radschrauben mit einem zu niedrigen Anzugsdrehmoment
angezogen, können sich die Räder während der Fahrt lösen – Unfallgefahr!
Ein stark erhöhtes Anzugsdrehmoment kann zur Beschädigung der
Radschrauben bzw. der Gewinde führen.
Hinweis
Wir empfehlen Ihnen, sich beim Fach betrieb über entsprechende Räder-,
Reifen- und Schneekette ngrößen zu informieren.
Cordoba alemany Seite 239 Freitag, 7. Oktober 2005 11:07 11

Technische Daten
240Technische DatenÜberprüfung der FlüssigkeitenDer Stand der verschiedenen Flüssigkeiten im Fahrzeug muss
regelmäßig überprüft werden. Verwechseln Sie niemals die
Flüssigkeiten, dies könnte zu schweren Motorschäden
führen.
Kühlmittel Ausgleichsbehälter
Motorölmessstab
Motoröl-Einfüllöffnung
Bremsflüssigkeitsbehälter
Fahrzeugbatterie
Scheibenwaschbehälter Die Kontrolle und das Nachfüllen der Betriebsflüssigkeiten erfolgt über die
vorstehend aufgeführten Elemente. Diese Arbeiten werden beschrieben in
⇒
Seite 181.
Tabellarische Übersicht
Weitere Erläuterungen, Hinweise und Einschränkungen zu den technischen
Daten finden Sie ab ⇒ Seite 235.
Hinweis
Die Anordnung der Bauteile kann je nach Motor variieren.

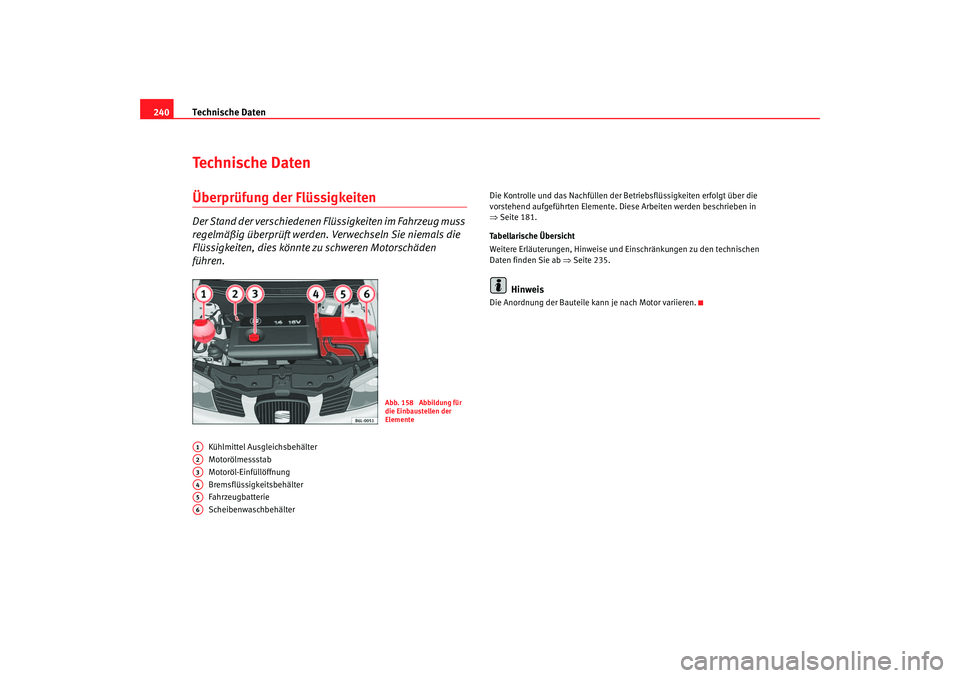

Abb. 158 Abbildung für
die Einbaustellen der
Elemente
A1A2A3A4A5A6
Cordoba alemany Seite 240 Freitag, 7. Oktober 2005 11:07 11

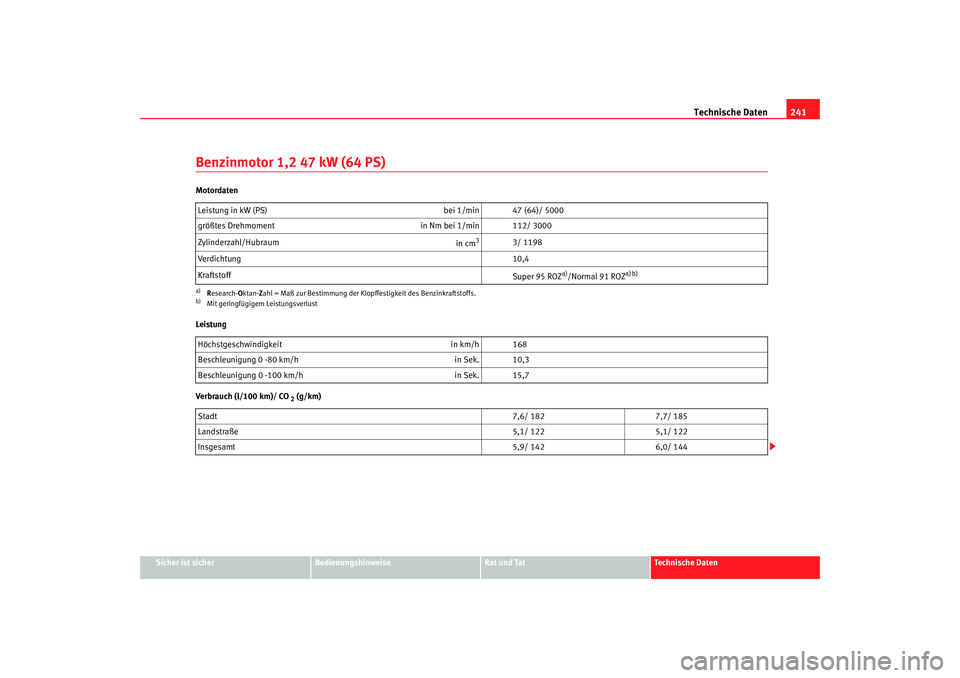

Technische Daten241
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Benzinmotor 1,2 47 kW (64 PS)Motordaten
Leistung
Verbrauch (l/100 km)/ CO
2 (g/km)
Leistung in kW (PS)
bei 1/min 47 (64)/ 5000
größtes Drehmoment in Nm bei 1/min 112/ 3000
Zylinderzahl/Hubraum in cm
3
3/ 1198
Verdichtung 10,4
Kraftstoff Super 95 ROZ
a)/Normal 91 ROZ
a) b)
a)Research-O ktan-Zahl = Maß zur
Bestimmung der Klopffe stigkeit des Benzinkraftsto ffs.
b)Mit geringfügigem LeistungsverlustHöchstgeschwindigkeit in km/h 168
Beschleunigung 0 -80 km/h in Sek. 10,3
Beschleunigung 0 -100 km/h in Sek. 15,7
Stadt 7,6/ 1827,7/ 185
Landstraße 5,1/ 1225,1/ 122
Insgesamt 5,9/ 1426,0/ 144
Cordoba alemany Seite 241 Freitag, 7. Oktober 2005 11:07 11

Technische Daten

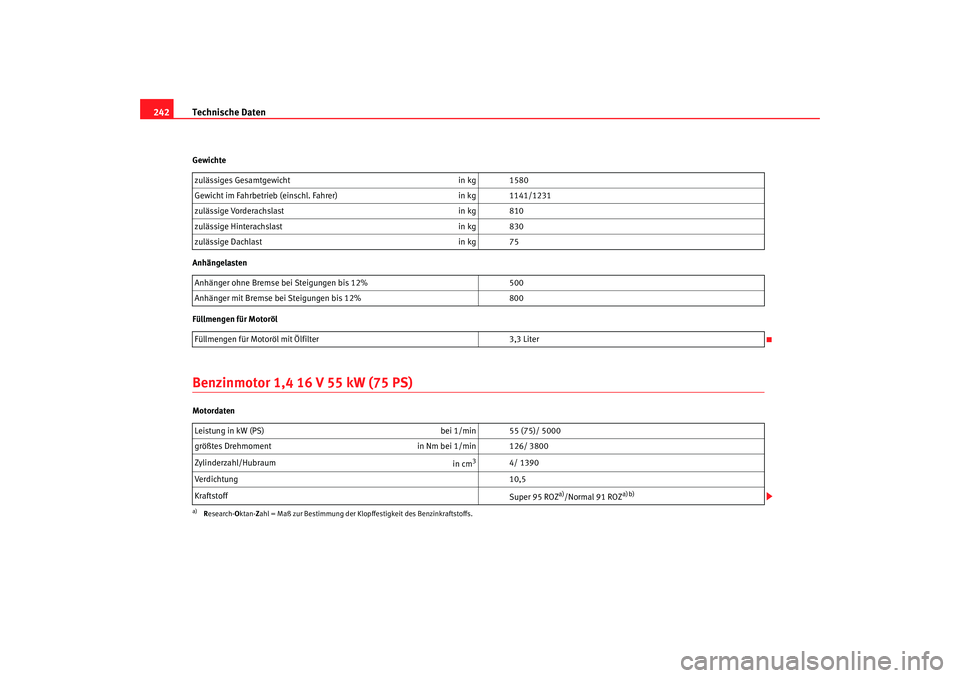

242Gewichte
Anhängelasten
Füllmengen für MotorölBenzinmotor 1,4 16 V 55 kW (75 PS)Motordaten zulässiges Gesamtgewicht
in kg 1580
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1141/1231
zulässige Vorderachslast in kg 810
zulässige Hinterachslast in kg 830
zulässige Dachlast in kg 75
Anhänger ohne Bremse bei Steigungen bis 12% 500
Anhänger mit Bremse bei Steigungen bis 12% 800
Füllmengen für Motoröl mit Ölfilter 3,3 Liter
Leistung in kW (PS) bei 1/min 55 (75)/ 5000
größtes Drehmoment in Nm bei 1/min 126/ 3800
Zylinderzahl/Hubraum in cm
3
4/ 1390
Verdichtung 10,5
Kraftstoff Super 95 ROZ
a)/Normal 91 ROZ
a) b)
a)Research-Oktan-Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.
Cordoba alemany Seite 242 Freitag, 7. Oktober 2005 11:07 11

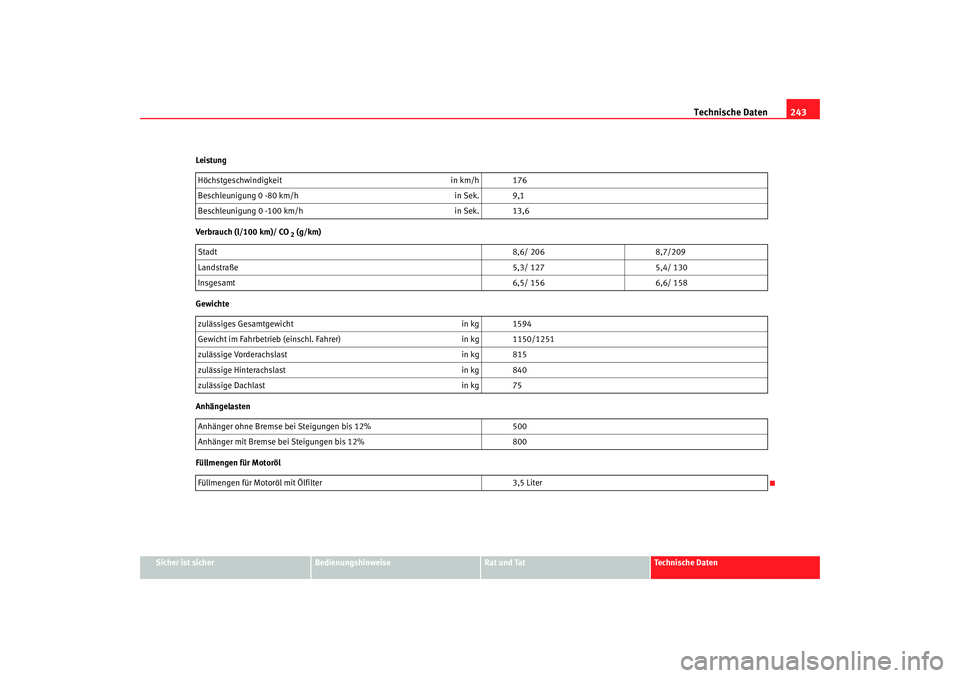

Technische Daten243
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Leistung
Verbrauch (l/100 km)/ CO
2 (g/km)
Gewichte
Anhängelasten
Füllmengen für Motoröl Höchstgeschwindigkeit
in km/h 176
Beschleunigung 0 -80 km/h in Sek. 9,1
Beschleunigung 0 -100 km/h in Sek. 13,6
Stadt 8,6/ 2068,7/209
Landstraße 5,3/ 1275,4/ 130
Insgesamt 6,5/ 1566,6/ 158
zulässiges Gesamtgewicht in kg 1594
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1150/1251
zulässige Vorderachslast in kg 815
zulässige Hinterachslast in kg 840
zulässige Dachlast in kg 75
Anhänger ohne Bremse bei Steigungen bis 12% 500
Anhänger mit Bremse bei Steigungen bis 12% 800
Füllmengen für Motoröl mit Ölfilter 3,5 Liter
Cordoba alemany Seite 243 Freitag, 7. Oktober 2005 11:07 11

Technische Daten

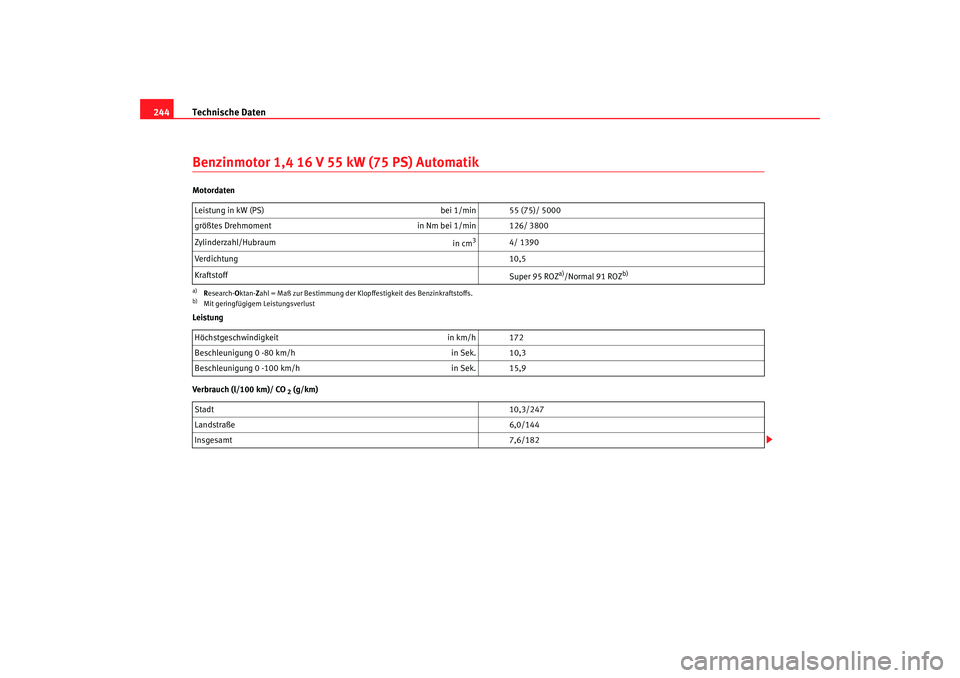

244Benzinmotor 1,4 16 V 55 kW (75 PS) AutomatikMotordaten
Leistung
Verbrauch (l/100 km)/ CO
2 (g/km)
Leistung in kW (PS)
bei 1/min 55 (75)/ 5000
größtes Drehmoment in Nm bei 1/min 126/ 3800
Zylinderzahl/Hubraum in cm
3
4/ 1390
Verdichtung 10,5
Kraftstoff Super 95 ROZ
a) /Normal 91 RO Z
b)
a)Research-Oktan-Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.b)Mit geringfügigem LeistungsverlustHöchstgeschwindigkeit in km/h 172
Beschleunigung 0 - 80 km/h in Sek. 10,3
Beschleunigung 0 - 100 km/h in Sek. 15,9
Stadt 10,3/247
Landstraße 6,0/144
Insgesamt 7,6/182
Cordoba alemany Seite 244 Freitag, 7. Oktober 2005 11:07 11

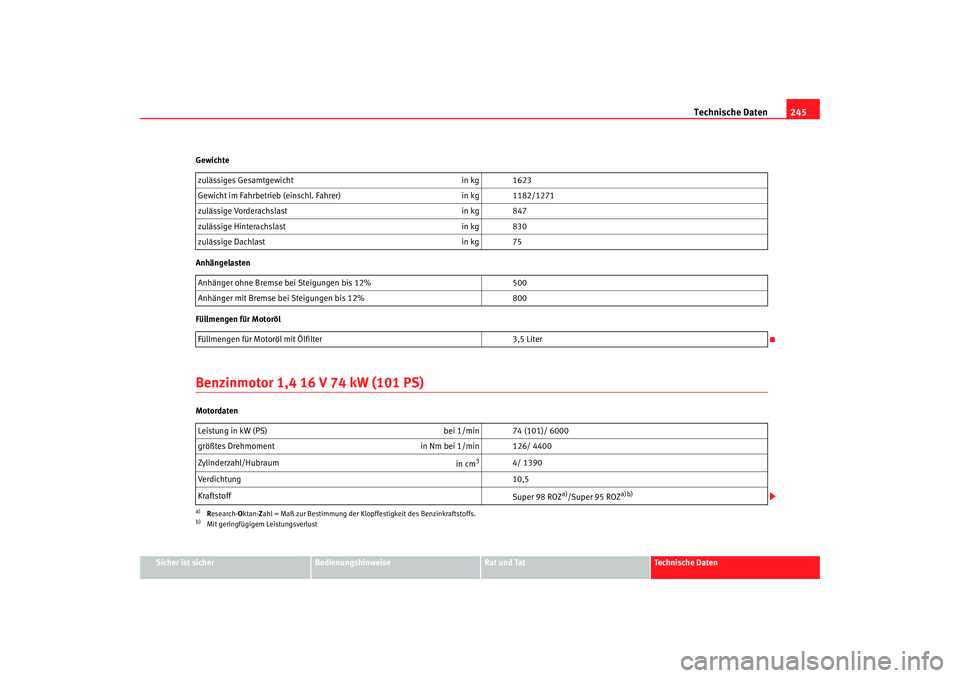

Technische Daten245
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Gewichte
Anhängelasten
Füllmengen für Motoröl
Benzinmotor 1,4 16 V 74 kW (101 PS)Motordaten
zulässiges Gesamtgewicht
in kg 1623
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1182/1271
zulässige Vorderachslast in kg 847
zulässige Hinterachslast in kg 830
zulässige Dachlast in kg 75
Anhänger ohne Bremse bei Steigungen bis 12% 500
Anhänger mit Bremse bei Steigungen bis 12% 800
Füllmengen für Motoröl mit Ölfilter 3,5 Liter
Leistung in kW (PS) bei 1/min 74 (101)/ 6000
größtes Drehmoment in Nm bei 1/min 126/ 4400
Zylinderzahl/Hubraum in cm
3
4/ 1390
Verdichtung 10,5
Kraftstoff Super 98 ROZ
a)/Super 95 ROZ
a) b)
a)Research-Oktan-Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.b)Mit geringfügigem Leistungsverlust
Cordoba alemany Seite 245 Freitag, 7. Oktober 2005 11:07 11

Technische Daten

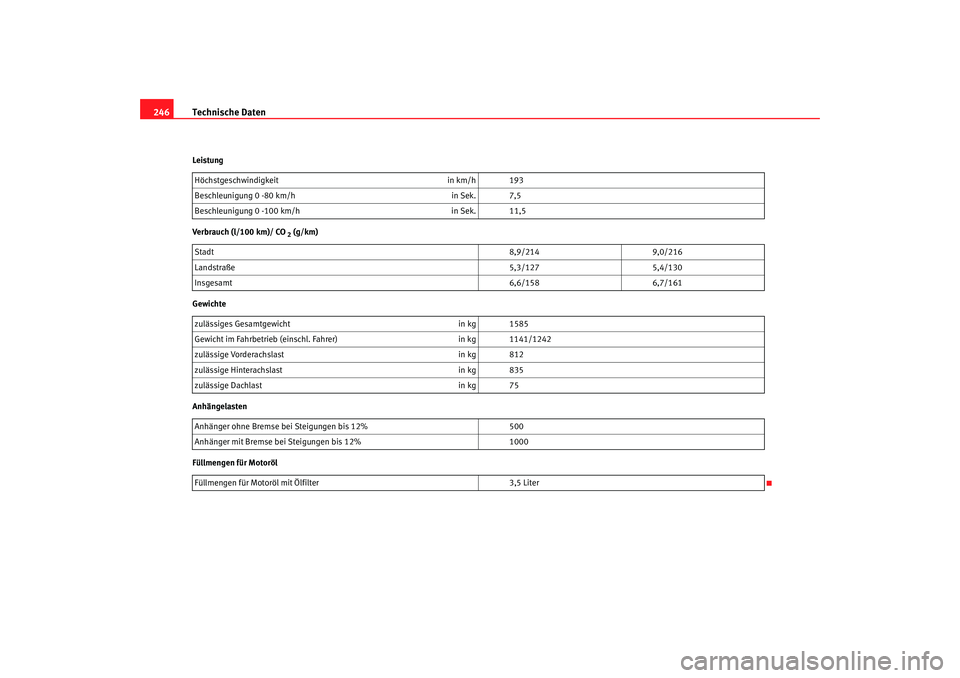

246Leistung
Verbrauch (l/100 km)/ CO
2 (g/km)
Gewichte
Anhängelasten
Füllmengen für Motoröl Höchstgeschwindigkeit
in km/h 193
Beschleunigung 0 -80 km/h in Sek. 7,5
Beschleunigung 0 - 100 km/h in Sek. 11,5
Stadt 8,9/2149,0/216
Landstraße 5,3/1275,4/130
Insgesamt 6,6/1586,7/161
zulässiges Gesamtgewicht in kg 1585
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1141/1242
zulässige Vorderachslast in kg 812
zulässige Hinterachslast in kg 835
zulässige Dachlast in kg 75
Anhänger ohne Bremse bei Steigungen bis 12% 500
Anhänger mit Bremse bei Steigungen bis 12% 1000
Füllmengen für Motoröl mit Ölfilter 3,5 Liter
Cordoba alemany Seite 246 Freitag, 7. Oktober 2005 11:07 11

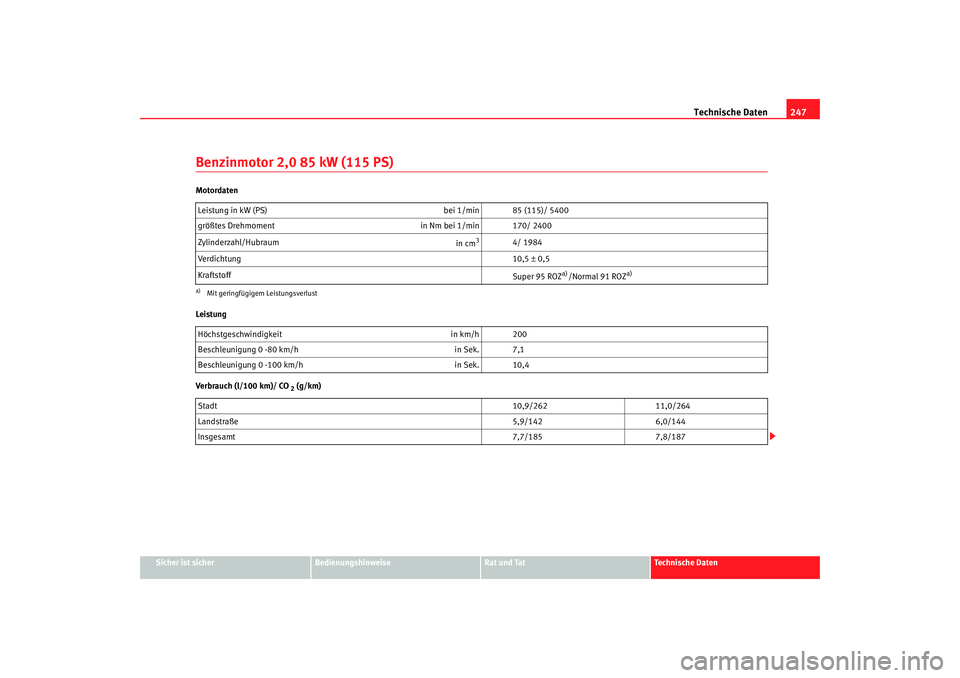

Technische Daten247
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Benzinmotor 2,0 85 kW (115 PS)Motordaten
Leistung
Verbrauch (l/100 km)/ CO
2 (g/km)
Leistung in kW (PS)
bei 1/min 85 (115)/ 5400
größtes Drehmoment in Nm bei 1/min 170/ 2400
Zylinderzahl/Hubraum in cm
3
4/ 1984
Verdichtung 10,5 ± 0,5
Kraftstoff Super 95 ROZ
a) /Normal 91 RO Z
a)
a)Mit geringfügigem LeistungsverlustHöchstgeschwindigkeit in km/h 200
Beschleunigung 0 -80 km/h in Sek. 7,1
Beschleunigung 0 -100 km/h in Sek. 10,4
Stadt 10,9/26211,0/264
Landstraße 5,9/1426,0/144
Insgesamt 7,7/1857,8/187
Cordoba alemany Seite 247 Freitag, 7. Oktober 2005 11:07 11

Technische Daten

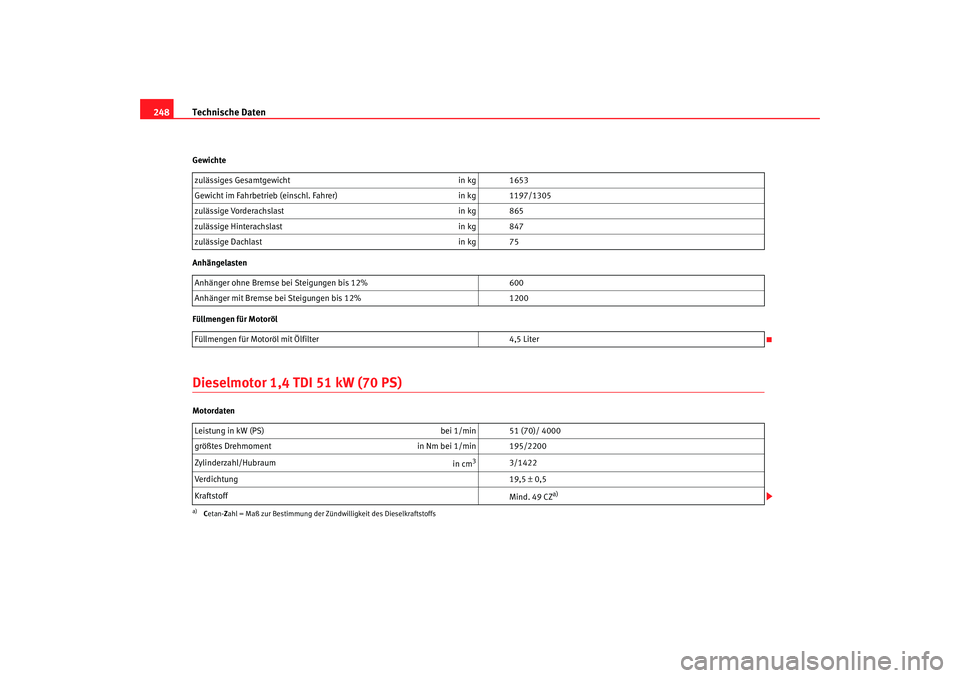

248Gewichte
Anhängelasten
Füllmengen für MotorölDieselmotor 1,4 TDI 51 kW (70 PS)Motordaten zulässiges Gesamtgewicht
in kg 1653
Gewicht im Fahrbetrieb (einschl. Fahrer) in kg 1197/1305
zulässige Vorderachslast in kg 865
zulässige Hinterachslast in kg 847
zulässige Dachlast in kg 75
Anhänger ohne Bremse bei Steigungen bis 12% 600
Anhänger mit Bremse bei Steigungen bis 12% 1200
Füllmengen für Motoröl mit Ölfilter 4,5 Liter
Leistung in kW (PS) bei 1/min 51 (70)/ 4000
größtes Drehmoment in Nm bei 1/min 195/2200
Zylinderzahl/Hubraum in cm
3
3/1422
Verdichtung 19,5 ± 0,5
Kraftstoff Mind. 49 CZ
a)
a)Cetan-Zahl = Maß zur Bestimmung der Zündwilligkeit des Dieselkraftstoffs
Cordoba alemany Seite 248 Freitag, 7. Oktober 2005 11:07 11
