Sicherheitsgurte19
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

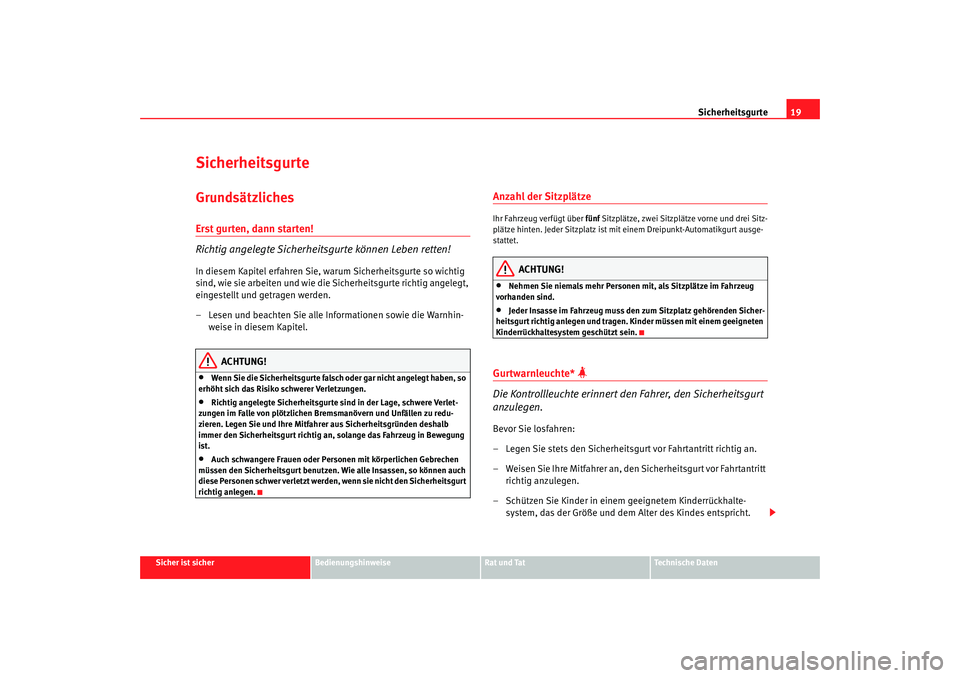

SicherheitsgurteGrundsätzlichesErst gurten, dann starten!
Richtig angelegte Sicherheit sgurte können Leben retten!In diesem Kapitel erfahren Sie, warum Sicherheitsgurte so wichtig
sind, wie sie arbeiten und wie die Sicherheitsgurte richtig angelegt,
eingestellt und getragen werden.
– Lesen und beachten Sie alle Informationen sowie die Warnhin-
weise in diesem Kapitel.
ACHTUNG!
•
Wenn Sie die Sicherheitsgurte falsch oder gar nicht angelegt haben, so
erhöht sich das Risiko schwerer Verletzungen.
•
Richtig angelegte Sicherheitsgurte sind in der Lage, schwere Verlet-
zungen im Falle von plötzlichen Bremsmanövern und Unfällen zu redu-
zieren. Legen Sie und Ihre Mitfahrer aus Sicherheitsgründen deshalb
immer den Sicherheitsgurt richtig an, solange das Fahrzeug in Bewegung
ist.
•
Auch schwangere Frauen oder Personen mit körperlichen Gebrechen
müssen den Sicherheitsgurt benutzen. Wie alle Insassen, so können auch
diese Personen schwer verletzt werden, wenn sie nicht den Sicherheitsgurt
richtig anlegen.
Anzahl der SitzplätzeIhr Fahrzeug verfügt über fünf Sitzplätze, zwei Sitzplät ze vorne und drei Sitz-
plätze hinten. Jeder Sitzplatz ist mit einem Dreipunkt-Automatikgurt ausge-
stattet.
ACHTUNG!
•
Nehmen Sie niemals mehr Personen mit, als Sitzplätze im Fahrzeug
vorhanden sind.
•
Jeder Insasse im Fahrzeug muss den zum Sitzplatz gehörenden Sicher-
heitsgurt richtig anlegen und tragen. Ki nder müssen mit einem geeigneten
Kinderrückhaltesystem geschützt sein.
Gurtwarnleuch te*
Die Kontrollleuchte erinnert den Fahrer, den Sicherheitsgurt
anzulegen.Bevor Sie losfahren:
– Legen Sie stets den Sicherheitsgurt vor Fahrtantritt richtig an.
– Weisen Sie Ihre Mitfahrer an, den Sicherheitsgurt vor Fahrtantritt
richtig anzulegen.
– Schützen Sie Kinder in einem geeignetem Kinderrückhalte- system, das der Größe und dem Alter des Kindes entspricht.
Cordoba alemany Seite 19 Freitag, 7. Oktober 2005 11:07 11
Page 22 of 271
Sicherheitsgurte

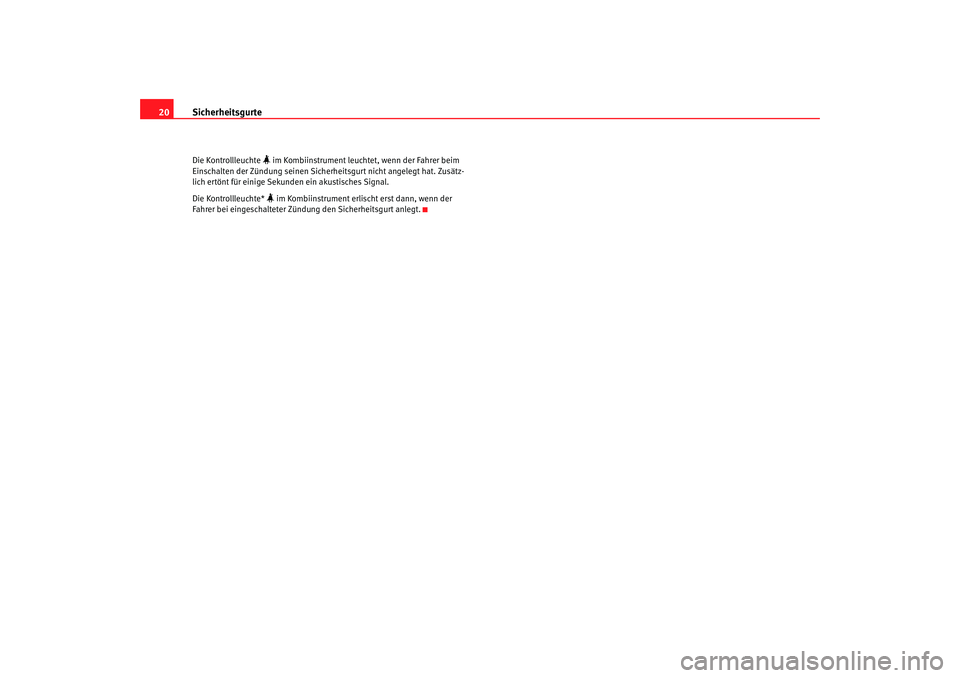

20Die Kontrollleuchte
im Kombiinstrument leuchtet, wenn der Fahrer beim
Einschalten der Zündung seinen Sicherheitsgurt nicht angelegt hat. Zusätz-
lich ertönt für einige Sekunden ein akustisches Signal.
Die Kontrollleuchte* im Kombiinstrument erli scht erst dann, wenn der
Fahrer bei eingeschalteter Zündung den Sicherheitsgurt anlegt.
Cordoba alemany Seite 20 Freitag, 7. Oktober 2005 11:07 11
Page 23 of 271
Sicherheitsgurte21
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

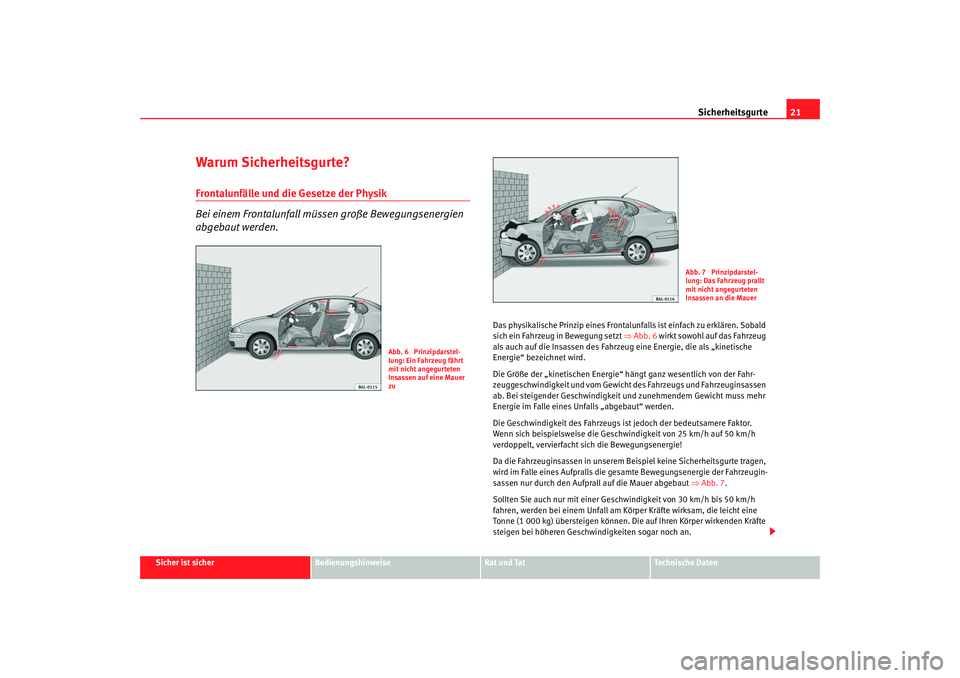

Warum Sicherheitsgurte?Frontalunfälle und die Gesetze der Physik
Bei einem Frontalunfall müssen große Bewegungsenergien
abgebaut werden.
Das physikalische Prinzip eines Frontalunfalls ist einfach zu erklären. Sobald
sich ein Fahrzeug in Bewegung setzt ⇒Abb. 6 wirkt sowohl auf das Fahrzeug
als auch auf die Insassen des Fahrzeug eine Energie, die als „kinetische
Energie“ bezeichnet wird.
Die Größe der „kinetischen Energie“ hängt ganz wesentlich von der Fahr-
zeuggeschwindigkeit und vom Gewicht des Fahrzeugs und Fahrzeuginsassen
ab. Bei steigender Geschwindigkeit und zunehmendem Gewicht muss mehr
Energie im Falle eines Unfalls „abgebaut“ werden.
Die Geschwindigkeit des Fahrzeugs ist jedoch der bedeutsamere Faktor.
Wenn sich beispielsweise die Geschwindigkeit von 25 km/h auf 50 km/h
verdoppelt, vervierfacht sich die Bewegungsenergie!
Da die Fahrzeuginsassen in unserem Beispiel keine Sicherheitsgurte tragen,
wird im Falle eines Aufpralls die gesamte Bewegungsenergie der Fahrzeugin-
sassen nur durch den Aufprall auf die Mauer abgebaut ⇒Abb. 7 .
Sollten Sie auch nur mit einer Geschwindigkeit von 30 km/h bis 50 km/h
fahren, werden bei einem Unfall am Körper Kräfte wirksam, die leicht eine
Tonne (1 000 kg) übersteigen können. Die auf Ihren Körper wirkenden Kräfte
steigen bei höheren Geschwin digkeiten sogar noch an.
Abb. 6 Prinzipdarstel-
lung: Ein Fahrzeug fährt
mit nicht angegurteten
Insassen auf eine Mauer
zu
Abb. 7 Prinzipdarstel-
lung: Das Fahrzeug prallt
mit nicht angegurteten
Insassen an die Mauer
Cordoba alemany Seite 21 Freitag, 7. Oktober 2005 11:07 11
Page 24 of 271
Sicherheitsgurte

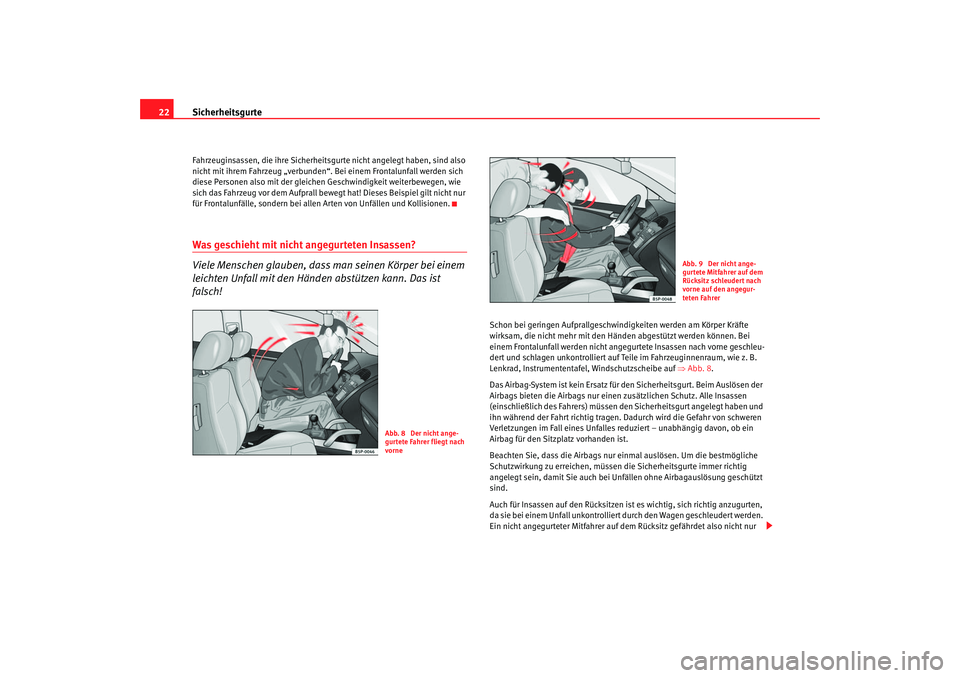

22Fahrzeuginsassen, die ihre Sicherheitsgurte nicht angelegt haben, sind also
nicht mit ihrem Fahrzeug „verbunden“. Bei einem Frontalunfall werden sich
diese Personen also mit der gleichen Geschwindigkeit weiterbewegen, wie
sich das Fahrzeug vor dem Aufprall bewegt hat! Dieses Beispiel gilt nicht nur
für Frontalunfälle, sondern bei allen Arten von Unfällen und Kollisionen.Was geschieht mit nicht angegurteten Insassen?
Viele Menschen glauben, dass man seinen Körper bei einem
leichten Unfall mit den Händen abstützen kann. Das ist
falsch!
Schon bei geringen Aufprallgeschwin digkeiten werden am Körper Kräfte
wirksam, die nicht mehr mit den Hände n abgestützt werden können. Bei
einem Frontalunfall werden nicht angegurtete Insassen nach vorne geschleu-
dert und schlagen unkontrolliert auf Te ile im Fahrzeuginnenraum, wie z. B.
Lenkrad, Instrumententafel, Windschutzscheibe auf ⇒Abb. 8.
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt. Beim Auslösen der
Airbags bieten die Airbags nur einen zusätzlichen Schutz. Alle Insassen
(einschließlich des Fahrers) müssen den Sicherheitsgurt angelegt haben und
ihn während der Fahrt richtig tragen. Dadurch wird die Gefahr von schweren
Verletzungen im Fall eines Unfalles reduziert – unabhängig davon, ob ein
Airbag für den Sitzplatz vorhanden ist.
Beachten Sie, dass die Airbags nur ei nmal auslösen. Um die bestmögliche
Schutzwirkung zu erreichen, müssen die Sicherheitsgurte immer richtig
angelegt sein, damit Sie auch bei Unfä llen ohne Airbagauslösung geschützt
sind.
Auch für Insassen auf den Rücksitzen ist es wichtig, sich richtig anzugurten,
da sie bei einem Unfall unkontrolliert durch den Wagen geschleudert werden.
Ein nicht angegurteter Mitfahrer auf de m Rücksitz gefährdet also nicht nur
Abb. 8 Der nicht ange-
gurtete Fahrer fliegt nach
vorne
Abb. 9 Der nicht ange-
gurtete Mitfahrer auf dem
Rücksitz schleudert nach
vorne auf den angegur-
teten Fahrer
Cordoba alemany Seite 22 Freitag, 7. Oktober 2005 11:07 11

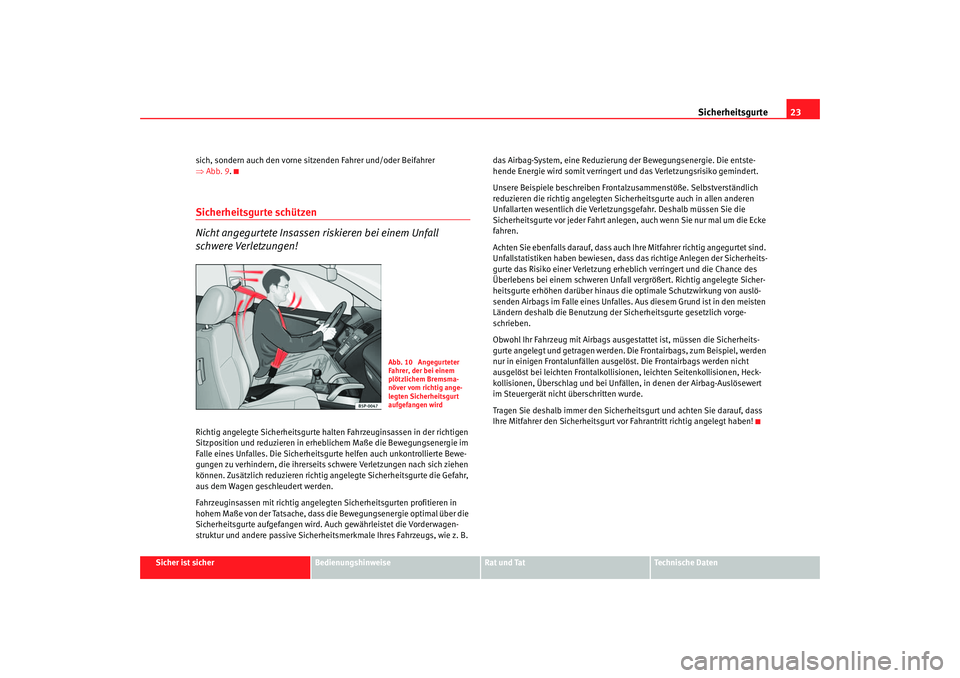

Page 25 of 271
Sicherheitsgurte23
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
sich, sondern auch den vorne sitzenden Fahrer und/oder Beifahrer
⇒
Abb. 9 .
Sicherheitsgurte schützen
Nicht angegurtete Insassen riskieren bei einem Unfall
schwere Verletzungen!Richtig angelegte Sicherheitsgurte halten Fahrzeuginsassen in der richtigen
Sitzposition und reduzieren in erheblichem Maße die Bewegungsenergie im
Falle eines Unfalles. Die Sicherheitsgurte helfen auch unkontrollierte Bewe-
gungen zu verhindern, die ihrerseits schwere Verletzungen nach sich ziehen
können. Zusätzlich reduzieren richtig angelegte Sicherheitsgurte die Gefahr,
aus dem Wagen geschleudert werden.
Fahrzeuginsassen mit richtig angelegten Sicherheitsgurten profitieren in
hohem Maße von der Tatsache, dass die Bewegungsenergie optimal über die
Sicherheitsgurte aufgefangen wird. Auch gewährleistet die Vorderwagen-
struktur und andere passive Sicherheit smerkmale Ihres Fahrzeugs, wie z. B. das Airbag-System, eine Reduzierung der Bewegungsenergie. Die entste-
hende Energie wird somit verringert un
d das Verletzungsrisiko gemindert.
Unsere Beispiele beschreiben Fronta lzusammenstöße. Selbstverständlich
reduzieren die richtig angelegten Sicherheitsgurte auch in allen anderen
Unfallarten wesentlich die Verletzungsgefahr. Deshalb müssen Sie die
Sicherheitsgurte vor jeder Fahrt anlege n, auch wenn Sie nur mal um die Ecke
fahren.
Achten Sie ebenfalls darauf, dass auch Ihre Mitfahrer richtig angegurtet sind.
Unfallstatistiken haben bewiesen, dass das richtige Anlegen der Sicherheits-
gurte das Risiko einer Verletzung erhe blich verringert und die Chance des
Überlebens bei einem schweren Unfall vergrößert. Richtig angelegte Sicher-
heitsgurte erhöhen darüber hinaus die optimale Schutzwirkung von auslö-
senden Airbags im Falle eines Unfalles. Aus diesem Grund ist in den meisten
Ländern deshalb die Benutzung der Si cherheitsgurte gesetzlich vorge-
schrieben.
Obwohl Ihr Fahrzeug mit Airbags ausg estattet ist, müssen die Sicherheits-
gurte angelegt und getragen werden. Die Frontairbags, zum Beispiel, werden
nur in einigen Frontalunfällen ausgelöst. Die Frontairbags werden nicht
ausgelöst bei leichten Frontalkollisionen, leichten Seitenkollisionen, Heck-
kollisionen, Überschlag und bei Unfä llen, in denen der Airbag-Auslösewert
im Steuergerät nicht überschritten wurde.
Tragen Sie deshalb immer den Sicherheitsgurt und achten Sie darauf, dass
Ihre Mitfahrer den Sicherheitsgurt vo r Fahrantritt richtig angelegt haben!
Abb. 10 Angegurteter
Fahrer, der bei einem
plötzlichem Bremsma-
növer vom richtig ange-
legten Sicherheitsgurt
aufgefangen wird
Cordoba alemany Seite 23 Freitag, 7. Oktober 2005 11:07 11
Page 26 of 271
Sicherheitsgurte

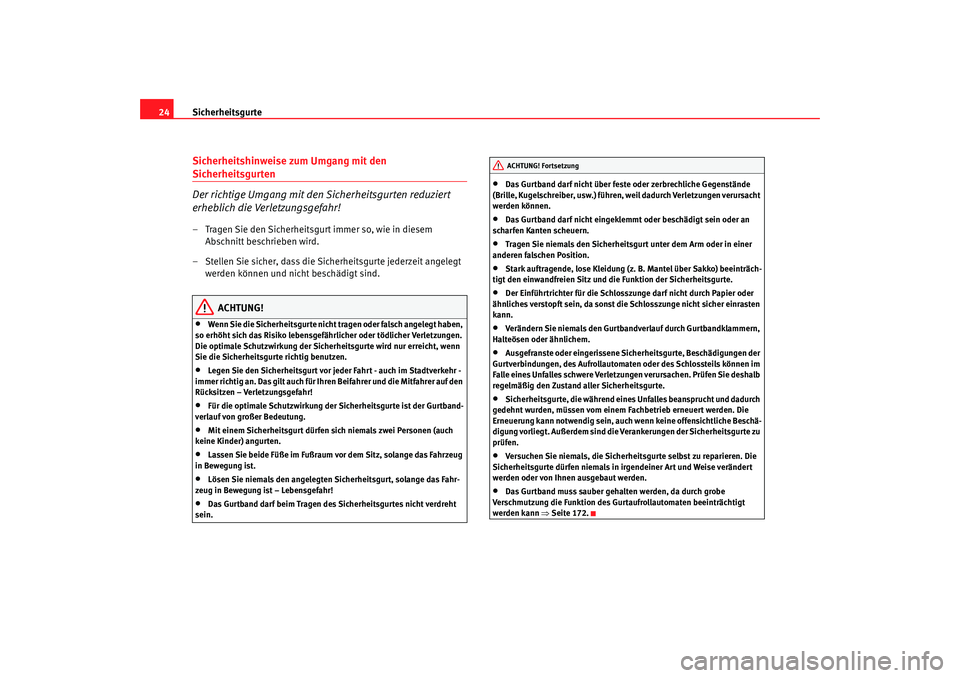

24Sicherheitshinweise zum Umgang mit den Sicherheitsgurten
Der richtige Umgang mit den Sicherheitsgurten reduziert
erheblich die Verletzungsgefahr!– Tragen Sie den Sicherheitsgurt immer so, wie in diesem
Abschnitt beschrieben wird.
– Stellen Sie sicher, dass die Sicherheitsgurte jederzeit angelegt werden können und nicht beschädigt sind.
ACHTUNG!
•
Wenn Sie die Sicherheitsgurte nicht tragen oder falsch angelegt haben,
so erhöht sich das Risiko lebensgefäh rlicher oder tödlicher Verletzungen.
Die optimale Schutzwirkung der Sicherheitsgurte wird nur erreicht, wenn
Sie die Sicherheitsgurte richtig benutzen.
•
Legen Sie den Sicherheitsgurt vor jeder Fahrt - auch im Stadtverkehr -
immer richtig an. Das gilt auch für Ihren Beifahrer und die Mitfahrer auf den
Rücksitzen – Verletzungsgefahr!
•
Für die optimale Schutzwirkung der Sicherheitsgurte ist der Gurtband-
verlauf von großer Bedeutung.
•
Mit einem Sicherheitsgurt dürfen sich niemals zwei Personen (auch
keine Kinder) angurten.
•
Lassen Sie beide Füße im Fußraum vor dem Sitz, solange das Fahrzeug
in Bewegung ist.
•
Lösen Sie niemals den angelegten Sicherheitsgurt, solange das Fahr-
zeug in Bewegung ist – Lebensgefahr!
•
Das Gurtband darf beim Tragen des Sicherheitsgurtes nicht verdreht
sein.
•
Das Gurtband darf nicht über feste oder zerbrechliche Gegenstände
(Brille, Kugelschreiber, usw.) führen, weil dadurch Verletzungen verursacht
werden können.
•
Das Gurtband darf nicht eingeklemmt oder beschädigt sein oder an
scharfen Kanten scheuern.
•
Tragen Sie niemals den Sicherheitsgurt unter dem Arm oder in einer
anderen falschen Position.
•
Stark auftragende, lose Kleidung (z. B. Mantel über Sakko) beeinträch-
tigt den einwandfreien Sitz und die Funktion der Sicherheitsgurte.
•
Der Einführtrichter für die Schlosszunge darf nicht durch Papier oder
ähnliches verstopft sein, da sonst die Schlosszunge nicht sicher einrasten
kann.
•
Verändern Sie niemals den Gurtbandverlauf durch Gurtbandklammern,
Halteösen oder ähnlichem.
•
Ausgefranste oder eingerissene Sicherheitsgurte, Beschädigungen der
Gurtverbindungen, des Aufrollautomaten oder des Schlossteils können im
Falle eines Unfalles schwere Verletzungen verursachen. Prüfen Sie deshalb
regelmäßig den Zustand aller Sicherheitsgurte.
•
Sicherheitsgurte, die während eines Unfalles beansprucht und dadurch
gedehnt wurden, müssen vom einem Fachbetrieb erneuert werden. Die
Erneuerung kann notwend ig sein, auch wenn keine offensichtliche Beschä-
digung vorliegt. Außerdem sind die Verankerungen der Sicherheitsgurte zu
prüfen.
•
Versuchen Sie niemals, die Sicherheitsgurte selbst zu reparieren. Die
Sicherheitsgurte dürfen niemals in irgendeiner Art und Weise verändert
werden oder von Ihnen ausgebaut werden.
•
Das Gurtband muss sauber gehalten werden, da durch grobe
Verschmutzung die Funktion des Gu rtaufrollautomaten beeinträchtigt
werden kann ⇒Seite 172.ACHTUNG! Fortsetzung
Cordoba alemany Seite 24 Freitag, 7. Oktober 2005 11:07 11
Page 27 of 271
Sicherheitsgurte25
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

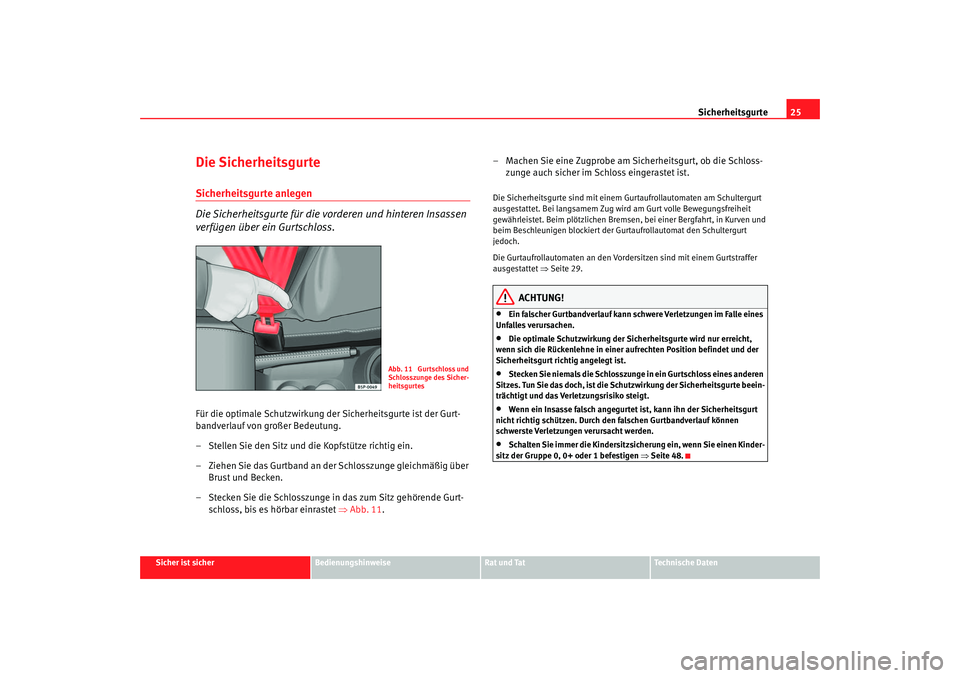

Die SicherheitsgurteSicherheitsgurte anlegen
Die Sicherheitsgurte für die vorderen und hinteren Insassen
verfügen über ein Gurtschloss.Für die optimale Schutzwirkung der Sicherheitsgurte ist der Gurt-
bandverlauf von großer Bedeutung.
– Stellen Sie den Sitz und die Kopfstütze richtig ein.
– Ziehen Sie das Gurtband an der Schlosszunge gleichmäßig über
Brust und Becken.
– Stecken Sie die Schlosszunge in das zum Sitz gehörende Gurt- schloss, bis es hörbar einrastet ⇒ Abb. 11. – Machen Sie eine Zugprobe am Sicherheitsgurt, ob die Schloss-
zunge auch sicher im Schloss eingerastet ist.
Die Sicherheitsgurte sind mit einem Gurtaufrollautomaten am Schultergurt
ausgestattet. Bei langsamem Zug wird am Gurt volle Bewegungsfreiheit
gewährleistet. Beim plötzlichen Bremsen, bei einer Bergfahrt, in Kurven und
beim Beschleunigen blockiert der Gurtaufrollautomat den Schultergurt
jedoch.
Die Gurtaufrollautomaten an den Vorder sitzen sind mit einem Gurtstraffer
ausgestattet ⇒Seite 29.
ACHTUNG!
•
Ein falscher Gurtbandverlauf kann schwere Verletzungen im Falle eines
Unfalles verursachen.
•
Die optimale Schutzwirkung der Sicherheitsgurte wird nur erreicht,
wenn sich die Rückenlehne in einer aufrechten Position befindet und der
Sicherheitsgurt richtig angelegt ist.
•
Stecken Sie niemals die Schlosszunge in ein Gurtschloss eines anderen
Sitzes. Tun Sie das doch, ist die Schutzwirkung der Sicherheitsgurte beein-
trächtigt und das Verletzungsrisiko steigt.
•
Wenn ein Insasse falsch angegurtet ist, kann ihn der Sicherheitsgurt
nicht richtig schützen. Durch den falschen Gurtbandverlauf können
schwerste Verletzungen verursacht werden.
•
Schalten Sie immer die Kindersitzsicherung ein, wenn Sie einen Kinder-
sitz der Gruppe 0, 0+ oder 1 befestigen ⇒Seite 48.
Abb. 11 Gurtschloss und
Schlosszunge des Sicher-
heitsgurtes
Cordoba alemany Seite 25 Freitag, 7. Oktober 2005 11:07 11
Page 28 of 271
Sicherheitsgurte

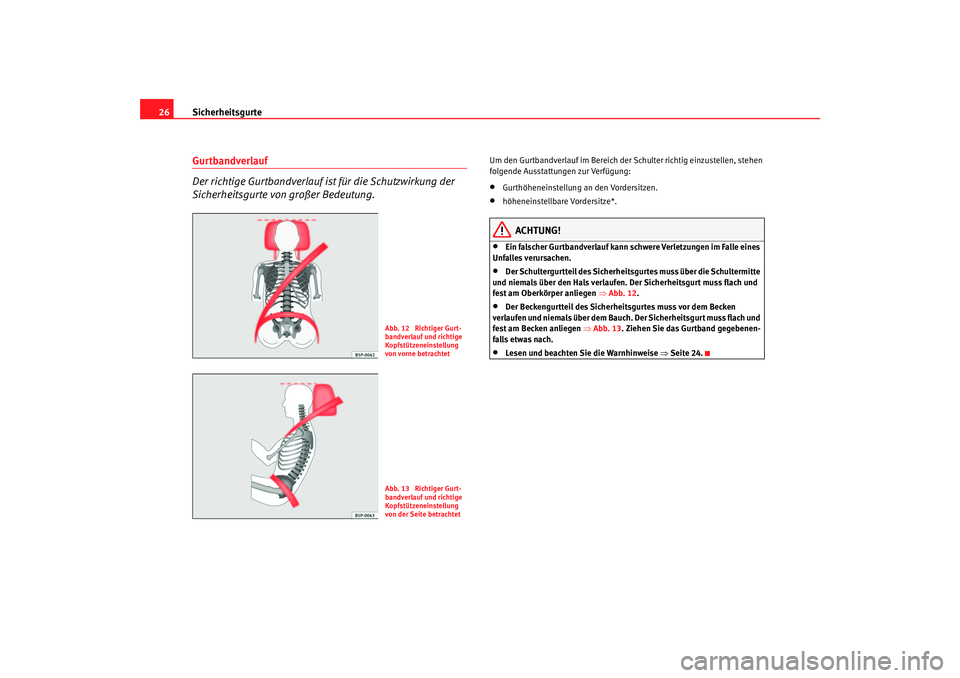

26Gurtbandverlauf
Der richtige Gurtbandverlauf ist für die Schutzwirkung der
Sicherheitsgurte von großer Bedeutung.
Um den Gurtbandverlauf im Bereich der Schulter richtig einzustellen, stehen
folgende Ausstattungen zur Verfügung:•
Gurthöheneinstellung an den Vordersitzen.
•
höheneinstellbare Vordersitze*.
ACHTUNG!
•
Ein falscher Gurtbandverlauf kann schwere Verletzungen im Falle eines
Unfalles verursachen.
•
Der Schultergurtteil des Sicherheitsgurtes muss über die Schultermitte
und niemals über den Hals verlaufen. Der Sicherheitsgurt muss flach und
fest am Oberkörper anliegen ⇒ Abb. 12.
•
Der Beckengurtteil des Sicherheitsgurtes muss vor dem Becken
verlaufen und niemals über dem Bauch. Der Sicherheitsgurt muss flach und
fest am Becken anliegen ⇒ Abb. 13. Ziehen Sie das Gurtband gegebenen-
falls etwas nach.
•
Lesen und beachten Sie die Warnhinweise ⇒ Seite 24.
Abb. 12 Richtiger Gurt-
bandverlauf und richtige
Kopfstützeneinstellung
von vorne betrachtetAbb. 13 Richtiger Gurt-
bandverlauf und richtige
Kopfstützeneinstellung
von der Seite betrachtet
Cordoba alemany Seite 26 Freitag, 7. Oktober 2005 11:07 11
Page 29 of 271
Sicherheitsgurte27
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

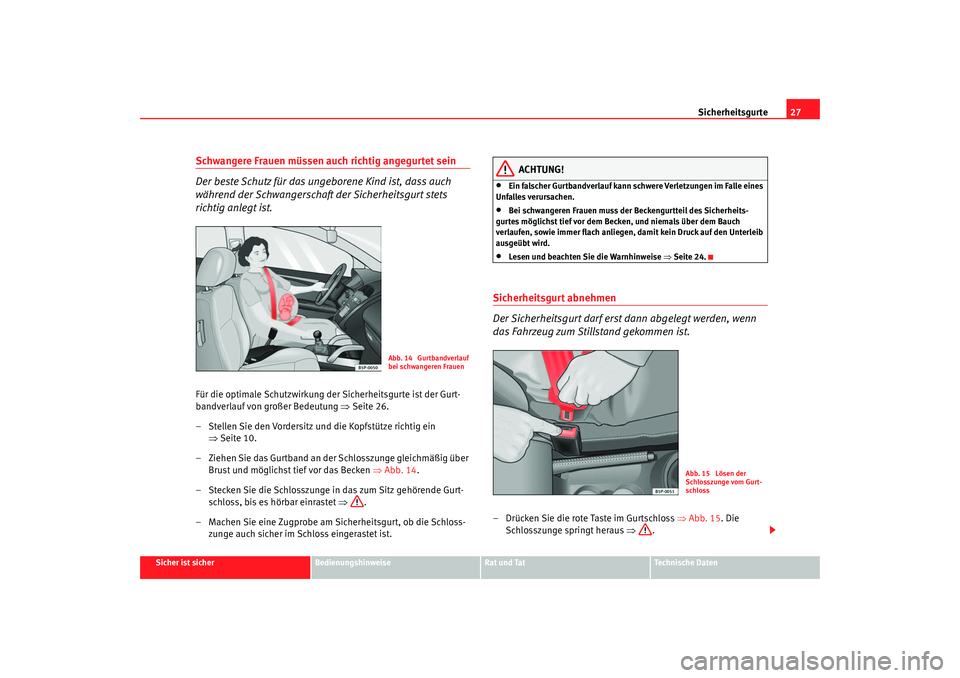

Schwangere Frauen müssen auch richtig angegurtet sein
Der beste Schutz für das ungeborene Kind ist, dass auch
während der Schwangerschaft der Sicherheitsgurt stets
richtig anlegt ist.Für die optimale Schutzwirkung der Sicherheitsgurte ist der Gurt-
bandverlauf von großer Bedeutung ⇒Seite 26.
– Stellen Sie den Vordersitz und die Kopfstütze richtig ein ⇒Seite 10.
– Ziehen Sie das Gurtband an der Schlosszunge gleichmäßig über Brust und möglichst tief vor das Becken ⇒Abb. 14 .
– Stecken Sie die Schlosszunge in das zum Sitz gehörende Gurt- schloss, bis es hörbar einrastet ⇒ .
– Machen Sie eine Zugprobe am Sicherheitsgurt, ob die Schloss- zunge auch sicher im Schloss eingerastet ist.
ACHTUNG!
•
Ein falscher Gurtbandverlauf kann schwere Verletzungen im Falle eines
Unfalles verursachen.
•
Bei schwangeren Frauen muss der Beckengurtteil des Sicherheits-
gurtes möglichst tief vor dem Becken, und niemals über dem Bauch
verlaufen, sowie immer flach anliegen, damit kein Druck auf den Unterleib
ausgeübt wird.
•
Lesen und beachten Sie die Warnhinweise ⇒Seite 24.
Sicherheitsgurt abnehmen
Der Sicherheitsgurt darf erst dann abgelegt werden, wenn
das Fahrzeug zum Stillstand gekommen ist.– Drücken Sie die rote Taste im Gurtschloss ⇒Abb. 15 . Die
Schlosszunge springt heraus ⇒ .
Abb. 14 Gurtbandverlauf
bei schwangeren Frauen
Abb. 15 Lösen der
Schlosszunge vom Gurt-
schloss
Cordoba alemany Seite 27 Freitag, 7. Oktober 2005 11:07 11
Page 30 of 271
Sicherheitsgurte
28

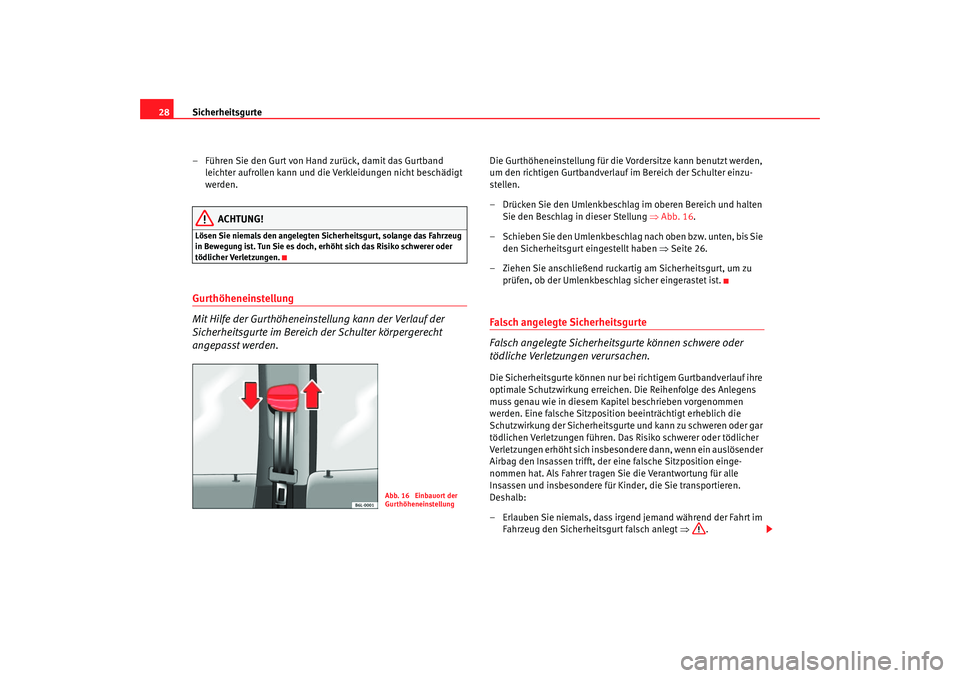

– Führen Sie den Gurt von Hand zurück, damit das Gurtband leichter aufrollen kann und die Verkleidungen nicht beschädigt
werden.
ACHTUNG!
Lösen Sie niemals den angelegten Sicherheitsgurt, solange das Fahrzeug
in Bewegung ist. Tun Sie es doch, erhöht sich das Risiko schwerer oder
tödlicher Verletzungen.Gurthöheneinstellung
Mit Hilfe der Gurthöheneinstellung kann der Verlauf der
Sicherheitsgurte im Bereich der Schulter körpergerecht
angepasst werden.
Die Gurthöheneinstellung für die Vordersitze kann benutzt werden,
um den richtigen Gurtbandverlauf im Bereich der Schulter einzu-
stellen.
– Drücken Sie den Umlenkbeschlag im oberen Bereich und halten Sie den Beschlag in dieser Stellung ⇒Abb. 16 .
– Schieben Sie den Umlenkbeschlag nach oben bzw. unten, bis Sie den Sicherheitsgurt eingestellt haben ⇒Seite 26.
– Ziehen Sie anschließend ruckartig am Sicherheitsgurt, um zu prüfen, ob der Umlenkbeschlag sicher eingerastet ist.Falsch angelegte Sicherheitsgurte
Falsch angelegte Sicherheitsgurte können schwere oder
tödliche Verletzungen verursachen.Die Sicherheitsgurte können nur bei richtigem Gurtbandverlauf ihre
optimale Schutzwirkung erreichen. Die Reihenfolge des Anlegens
muss genau wie in diesem Kapitel beschrieben vorgenommen
werden. Eine falsche Sitzposition beeinträchtigt erheblich die
Schutzwirkung der Sicherheitsgurte und kann zu schweren oder gar
tödlichen Verletzungen führen. Das Risiko schwerer oder tödlicher
Verletzungen erhöht sich insbesondere dann, wenn ein auslösender
Airbag den Insassen trifft, der eine falsche Sitzposition einge-
nommen hat. Als Fahrer tragen Sie die Verantwortung für alle
Insassen und insbesondere für Kinder, die Sie transportieren.
Deshalb:
– Erlauben Sie niemals, dass irgend jemand während der Fahrt im Fahrzeug den Sicherheitsgurt falsch anlegt ⇒.
Abb. 16 Einbauort der
Gurthöheneinstellung
Cordoba alemany Seite 28 Freitag, 7. Oktober 2005 11:07 11
