Cockpit59
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

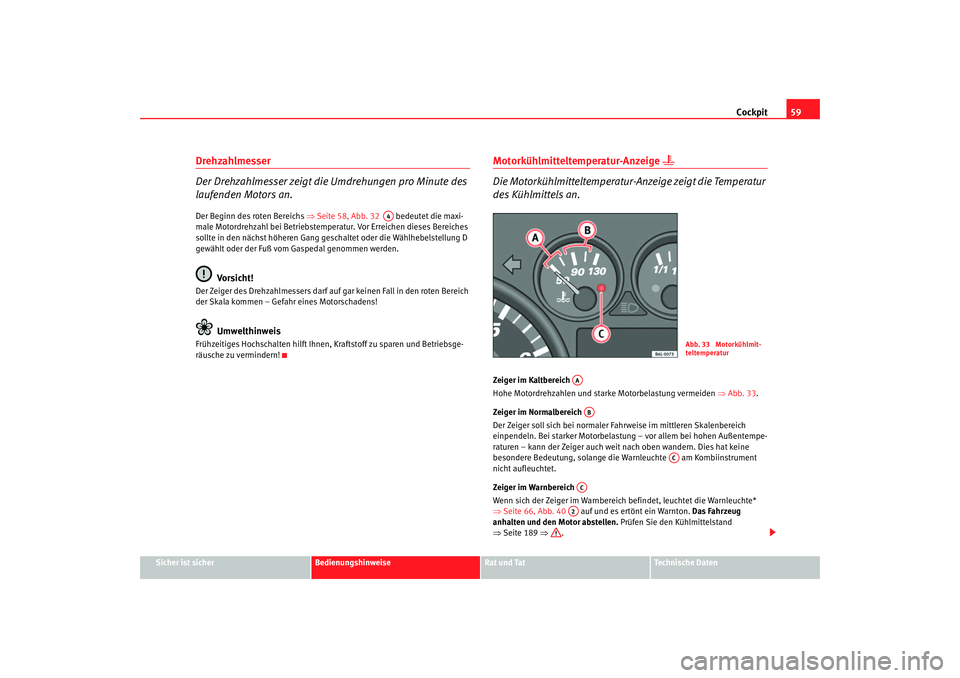

Drehzahlmesser
Der Drehzahlmesser zeigt die Umdrehungen pro Minute des
laufenden Motors an.Der Beginn des roten Bereichs ⇒Seite 58, Abb. 32 bedeutet die maxi-
male Motordrehzahl bei Betriebstemperatur. Vor Erreichen dieses Bereiches
sollte in den nächst höhe ren Gang geschaltet oder die Wählhebelstellung D
gewählt oder der Fuß vom Gaspedal genommen werden.
Vorsicht!
Der Zeiger des Drehzahlmessers darf auf gar keinen Fall in den roten Bereich
der Skala kommen – Gefahr eines Motorschadens!
Umwelthinweis
Frühzeitiges Hochschalten hilft Ihnen, Kraftstoff zu sparen und Betriebsge-
räusche zu vermindern!
Motorkühlmitteltemperatur-Anzeige
Die Motorkühlmitteltemperatur-Anzeige zeigt die Temperatur
des Kühlmittels an.
Zeiger im Kaltbereich
Hohe Motordrehzahlen und star ke Motorbelastung vermeiden ⇒Abb. 33.
Zeiger im Normalbereich
Der Zeiger soll sich bei normaler Fahrweise im mittleren Skalenbereich
einpendeln. Bei starker Motorbelastung – vor allem bei hohen Außentempe-
raturen – kann der Zeiger auch weit nach oben wandern. Dies hat keine
besondere Bedeutung, solange die Warnleuchte am Kombiinstrument
nicht aufleuchtet.
Zeiger im Warnbereich
Wenn sich der Zeiger im Warnbereich befindet, leuchtet die Warnleuchte*

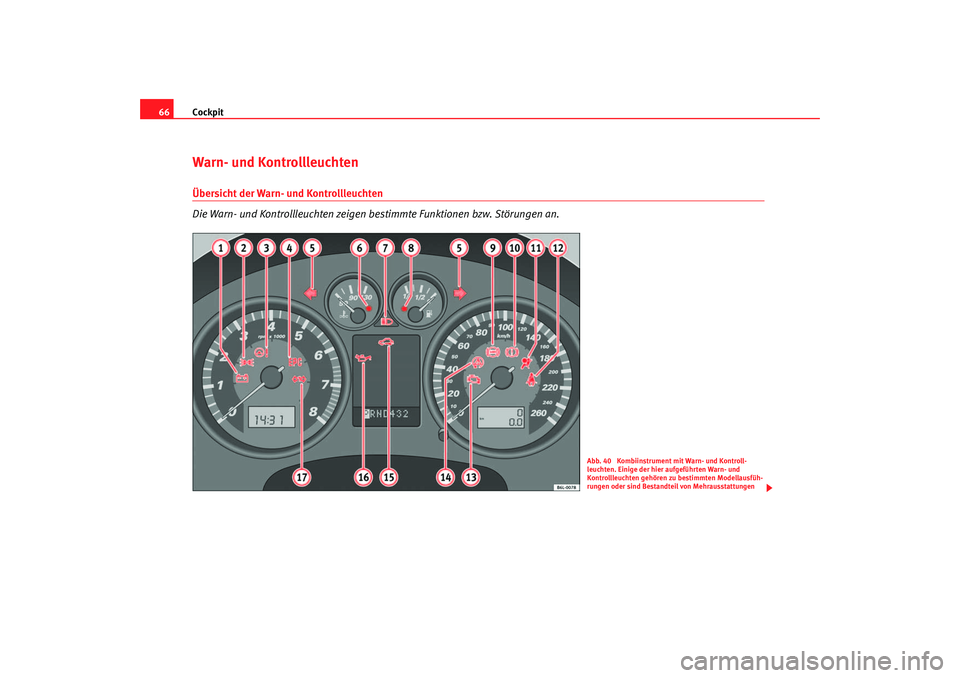

⇒ Seite 66, Abb. 40 auf und es ertönt ein Warnton. Das Fahrzeug
anhalten und den Motor abstellen. Prüfen Sie den Kühlmittelstand
⇒ Seite 189 ⇒.
A4
Abb. 33 Motorkühlmit-
teltemperatur
AAAB
AC
AC
A2
Cordoba alemany Seite 59 Freitag, 7. Oktober 2005 11:07 11
Page 62 of 271
Cockpit

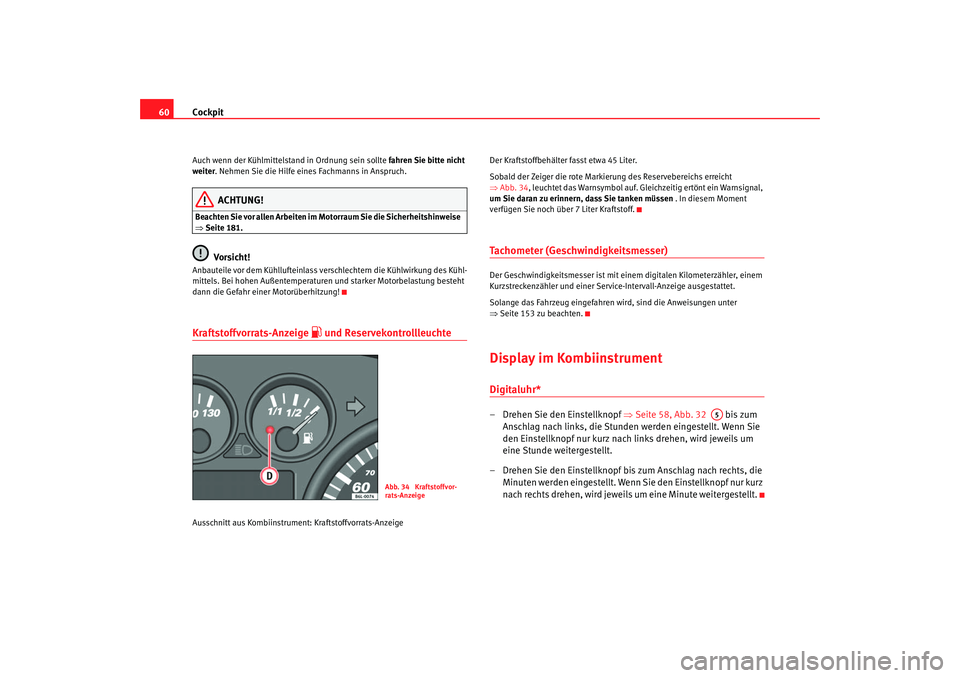

60Auch wenn der Kühlmittelstand in Ordnung sein sollte fahren Sie bitte nicht
weiter . Nehmen Sie die Hilfe eines Fachmanns in Anspruch.
ACHTUNG!
Beachten Sie vor allen Arbeiten im Motorraum Sie die Sicherheitshinweise
⇒ Seite 181.
Vorsicht!
Anbauteile vor dem Kühllufteinlass vers chlechtern die Kühlwirkung des Kühl-
mittels. Bei hohen Außen temperaturen und starker Motorbelastung besteht
dann die Gefahr einer Motorüberhitzung!Kraftstoffvorrats-Anzeige
und Reservekontrollleuchte
Ausschnitt aus Kombiinstrument: Kraftstoffvorrats-Anzeige Der Kraftstoffbehälter fasst etwa 45 Liter.
Sobald der Zeiger die rote Markierung des Reservebereichs erreicht
⇒
Abb. 34, leuchtet das Warnsymbol auf. Gleichzeitig ertönt ein Warnsignal,
um Sie daran zu erinnern, dass Sie tanken müssen . In diesem Moment
verfügen Sie noch über 7 Liter Kraftstoff.
Tachometer (Geschwindigkeitsmesser) Der Geschwindigkeitsmesser ist mit einem digitalen Kilometerzähler, einem
Kurzstreckenzähler und einer Service-Intervall-Anzeige ausgestattet.
Solange das Fahrzeug eingefahren wird, sind die Anweisungen unter
⇒ Seite 153 zu beachten.Display im KombiinstrumentDigitaluhr* –Drehen Sie den Einstellknopf ⇒Seite 58, Abb. 32 bis zum
Anschlag nach links, die Stunden werden eingestellt. Wenn Sie
den Einstellknopf nur kurz nach links drehen, wird jeweils um
eine Stunde weitergestellt.
– Drehen Sie den Einstellknopf bis zum Anschlag nach rechts, die Minuten werden eingestellt. Wenn Sie den Einstellknopf nur kurz
nach rechts drehen, wird jeweils um eine Minute weitergestellt.
Abb. 34 Kraftstoffvor-
rats-Anzeige
A5
Cordoba alemany Seite 60 Freitag, 7. Oktober 2005 11:07 11
Page 63 of 271
Cockpit61
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

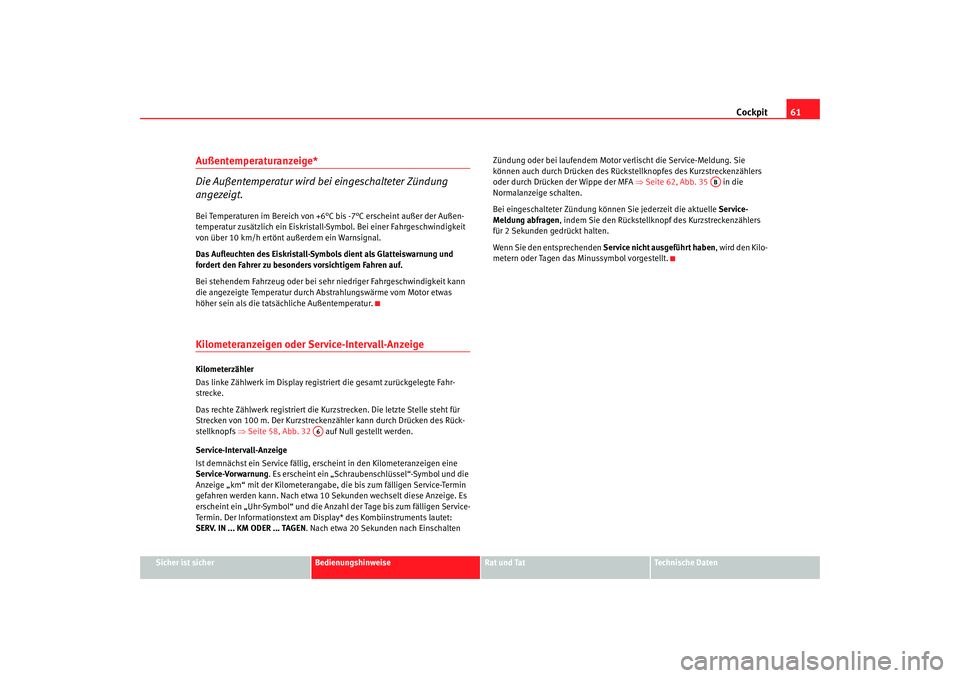

Außentemperaturanzeige*
Die Außentemperatur wird bei eingeschalteter Zündung
angezeigt.Bei Temperaturen im Bereich von +6 °C bis -7°C erscheint außer der Außen-
temperatur zusätzlich ein Eiskristall- Symbol. Be i einer Fahrgeschwindigkeit
von über 10 km/h ertönt außerdem ein Warnsignal.
Das Aufleuchten des Eiskristall-Symbols dient als Glatteiswarnung und
fordert den Fahrer zu besonders vorsichtigem Fahren auf.
Bei stehendem Fahrzeug oder bei sehr niedriger Fahrgeschwindigkeit kann
die angezeigte Temperatur durch Abstrahlungswärme vom Motor etwas
höher sein als die tatsächliche Außentemperatur.Kilometeranzeigen oder Service-Intervall-Anzeige Kilometerzähler
Das linke Zählwerk im Display registriert die gesamt zurückgelegte Fahr-
strecke.
Das rechte Zählwerk registriert die Kurzstrecken. Die letzte Stelle steht für
Strecken von 100 m. Der Kurzstreckenzähler kann durch Drücken des Rück-
stellknopfs ⇒ Seite 58, Abb. 32 auf Null gestellt werden.
Service-Intervall-Anzeige
Ist demnächst ein Service fällig, erscheint in den Kilometeranzeigen eine
Service-Vorwarnung. Es erscheint ein „Schraubenschlüssel“-Symbol und die
Anzeige „km“ mit der Kilometerangabe, die bis zum fälligen Service-Termin
gefahren werden kann. Nach etwa 10 Sekunden wechselt diese Anzeige. Es
erscheint ein „Uhr-Symbol“ und die Anzahl der Tage bis zum fälligen Service-
Termin. Der Informationstext am Display* des Kombiinstruments lautet:
SERV. IN ... KM ODER ... TAGEN . Nach etwa 20 Sekunden nach Einschalten Zündung oder bei laufendem Motor verlischt die Service-Meldung. Sie
können auch durch Drücken des Rückstellknopfes des Kurzstreckenzählers
oder durch Drücken der Wippe der MFA
⇒Seite 62, Abb. 35 in die
Normalanzeige schalten.
Bei eingeschalteter Zündung können Sie jederzeit die aktuelle Service-
Meldung abfragen , indem Sie den Rückstellknopf des Kurzstreckenzählers
für 2 Sekunden gedrückt halten.
Wenn Sie den entsprechenden Service nicht ausgeführt haben, wird den Kilo-
metern oder Tagen das Minussymbol vorgestellt.
A6
AB
Cordoba alemany Seite 61 Freitag, 7. Oktober 2005 11:07 11
Page 64 of 271
Cockpit

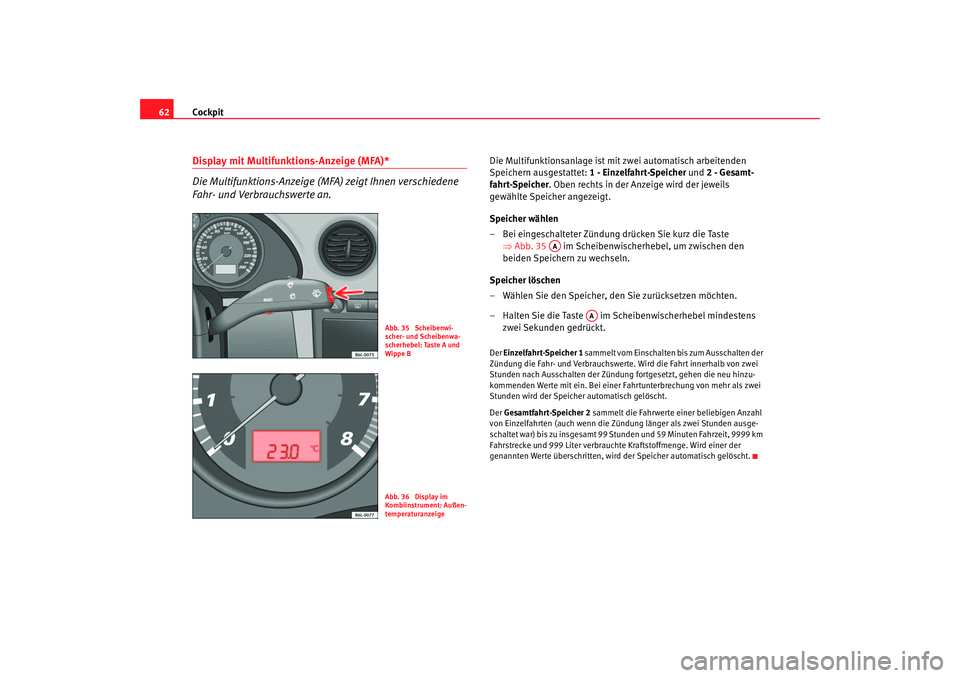

62Display mit Multifunktions-Anzeige (MFA)*
Die Multifunktions-Anzeige (MFA) zeigt Ihnen verschiedene
Fahr- und Verbrauchswerte an.
Die Multifunktionsanlage ist mit zwei automatisch arbeitenden
Speichern ausgestattet: 1 - Einzelfahrt-Speicher und 2 - Gesamt-
fahrt-Speicher . Oben rechts in der Anzeige wird der jeweils
gewählte Speicher angezeigt.
Speicher wählen
– Bei eingeschalteter Zündung drücken Sie kurz die Taste ⇒Abb. 35 im Scheibenwischerhebel, um zwischen den
beiden Speichern zu wechseln.
Speicher löschen
– Wählen Sie den Speicher, den Sie zurücksetzen möchten.
– Halten Sie die Taste im Scheibenwischerhebel mindestens zwei Sekunden gedrückt.Der Einzelfahrt-Speicher 1 sammelt vom Einschalten bis zum Ausschalten der
Zündung die Fahr- und Verbrauchswerte. Wird die Fahrt innerhalb von zwei
Stunden nach Ausschalten der Zündu ng fortgesetzt, gehen die neu hinzu-
kommenden Werte mit ein. Bei einer Fahrtunterbrechung von mehr als zwei
Stunden wird der Speicher automatisch gelöscht.
Der Gesamtfahrt-Speicher 2 sammelt die Fahrwerte einer beliebigen Anzahl
von Einzelfahrten (auch wenn die Zündung länger als zwei Stunden ausge-
schaltet war) bis zu insgesamt 99 Stunden und 59 Minuten Fahrzeit, 9999 km
Fahrstrecke und 999 Liter verbrauchte Kraftstoffmenge. Wird einer der
genannten Werte überschritten, wird der Speicher automatisch gelöscht.
Abb. 35 Scheibenwi-
scher- und Scheibenwa-
scherhebel: Taste A und
Wippe BAbb. 36 Display im
Kombiinstrument: Außen-
temperaturanzeige
AA
AA
Cordoba alemany Seite 62 Freitag, 7. Oktober 2005 11:07 11
Page 65 of 271
Cockpit63
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

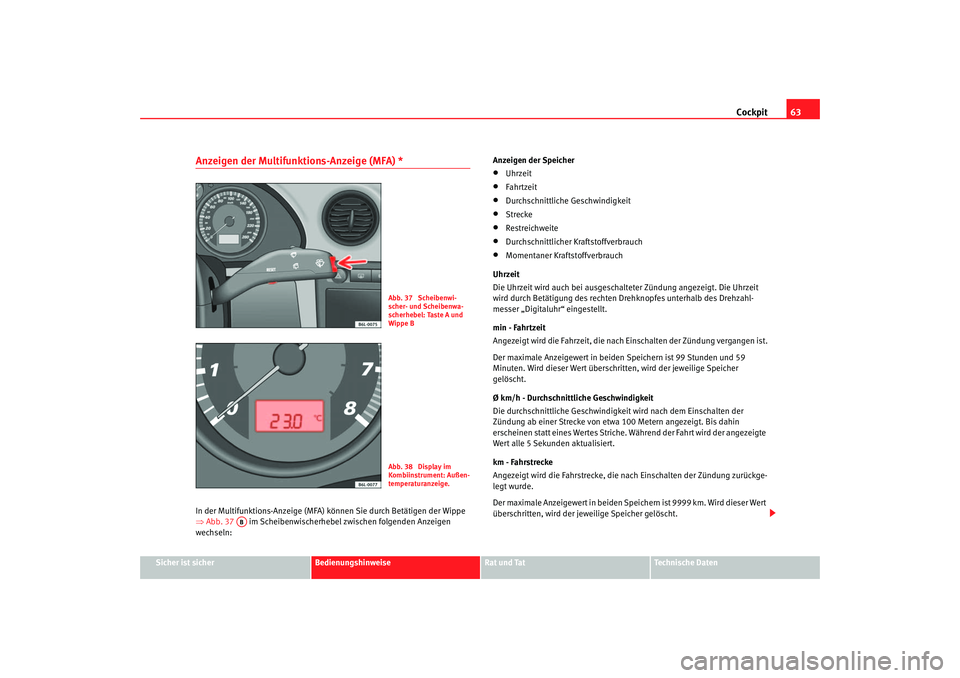

Anzeigen der Multifunktions-Anzeige (MFA) * In der Multifunktions-Anzeige (MFA) können Sie durch Betätigen der Wippe
⇒ Abb. 37 im Scheibenwischerhebel zwischen folgenden Anzeigen
wechseln: Anzeigen der Speicher
•
Uhrzeit
•
Fahrtzeit
•
Durchschnittliche Geschwindigkeit
•
Strecke
•
Restreichweite
•
Durchschnittlicher Kraftstoffverbrauch
•
Momentaner Kraftstoffverbrauch
Uhrzeit
Die Uhrzeit wird auch bei ausgeschalteter Zündung angezeigt. Die Uhrzeit
wird durch Betätigung des rechten Drehknopfes unterhalb des Drehzahl-
messer „Digitaluhr“ eingestellt.
min - Fahrtzeit
Angezeigt wird die Fahrzeit, die nach Einschalten der Zündung vergangen ist.
Der maximale Anzeigewert in beiden Speichern ist 99 Stunden und 59
Minuten. Wird dieser Wert überschrit ten, wird der jeweilige Speicher
gelöscht.
Ø km/h - Durchschnittliche Geschwindigkeit
Die durchschnittliche Geschwindigkei t wird nach dem Einschalten der
Zündung ab einer Strecke von etwa 100 Metern angezeigt. Bis dahin
erscheinen statt eines Wertes Striche. Während der Fahrt wird der angezeigte
Wert alle 5 Sekunden aktualisiert.
km - Fahrstrecke
Angezeigt wird die Fahrstrecke, die nach Einschalten der Zündung zurückge-
legt wurde.
Der maximale Anzeigewert in beiden Speichern ist 9999 km. Wird dieser Wert
überschritten, wird der jeweilige Speicher gelöscht.
Abb. 37 Scheibenwi-
scher- und Scheibenwa-
scherhebel: Taste A und
Wippe BAbb. 38 Display im
Kombiinstrument: Außen-
temperaturanzeige.
AB
Cordoba alemany Seite 63 Freitag, 7. Oktober 2005 11:07 11
Page 66 of 271
Cockpit

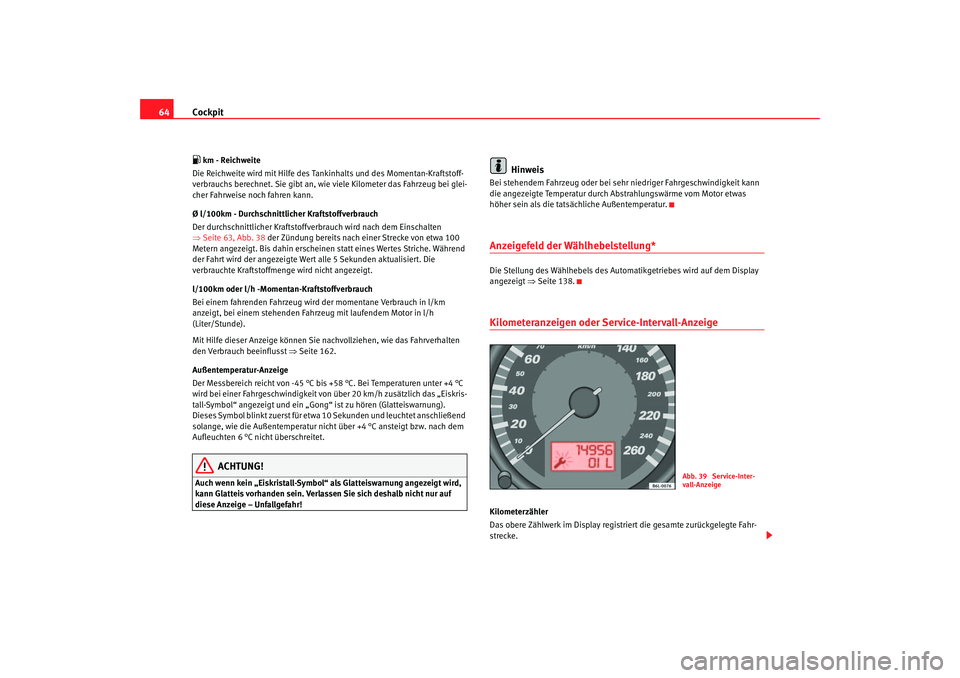

64 km - Reichweite
Die Reichweite wird mit Hilfe des Tankinhalts und des Momentan-Kraftstoff-
verbrauchs berechnet. Sie gibt an, wie viele Kilometer das Fahrzeug bei glei-
cher Fahrweise noch fahren kann.
Ø l/100km - Durchschnittlicher Kraftstoffverbrauch
Der durchschnittlicher Kraftstoffverbrauch wird nach dem Einschalten
⇒ Seite 63, Abb. 38 der Zündung bereits nach einer Strecke von etwa 100
Metern angezeigt. Bis dahin erscheinen statt eines Wertes Striche. Während
der Fahrt wird der angezeigte Wert alle 5 Sekunden aktualisiert. Die
verbrauchte Kraftstoffmenge wird nicht angezeigt.
l/100km oder l/h -Momentan-Kraftstoffverbrauch
Bei einem fahrenden Fahrzeug wird der momentane Verbrauch in l/km
anzeigt, bei einem stehenden Fahr zeug mit laufendem Motor in l/h
(Liter/Stunde).
Mit Hilfe dieser Anzeige können Sie nachvollziehen, wie das Fahrverhalten
den Verbrauch beeinflusst ⇒Seite 162.
Außentemperatur-Anzeige
Der Messbereich reicht von -45 °C bis +58 °C. Bei Temperaturen unter +4 °C
wird bei einer Fahrgeschwindigkeit von über 20 km/h zusätzlich das „Eiskris-
tall-Symbol“ angezeigt und ein „Gon g“ ist zu hören (Glatteiswarnung).
Dieses Symbol blinkt zuerst für etwa 10 Sekunden und leuchtet anschließend
solange, wie die Außentemperatur nicht über +4 °C ansteigt bzw. nach dem
Aufleuchten 6 °C nicht überschreitet.
ACHTUNG!
Auch wenn kein „Eiskristall-Symbol“ als Glatteiswarnung angezeigt wird,
kann Glatteis vorhanden sein. Verlassen Sie sich deshalb nicht nur auf
diese Anzeige – Unfallgefahr!
Hinweis
Bei stehendem Fahrzeug oder bei sehr niedriger Fahrgeschwindigkeit kann
die angezeigte Temperatur durch Abstrahlungswärme vom Motor etwas
höher sein als die tatsächliche Außentemperatur.Anzeigefeld der Wählhebelstellung*Die Stellung des Wählhebels des Automatikgetriebes wird auf dem Display
angezeigt ⇒ Seite 138.Kilometeranzeigen oder Service-Intervall-Anzeige Kilometerzähler
Das obere Zählwerk im Display registriert die gesamte zurückgelegte Fahr-
strecke.
Abb. 39 Service-Inter-
vall-Anzeige
Cordoba alemany Seite 64 Freitag, 7. Oktober 2005 11:07 11
Page 67 of 271
Cockpit65
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

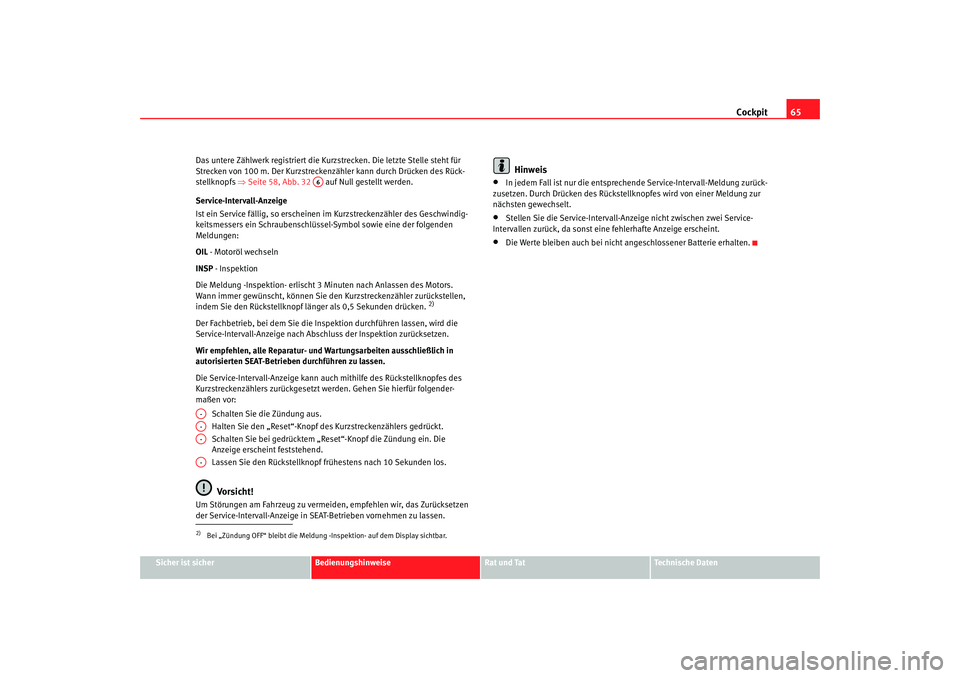

Das untere Zählwerk registriert die Kurzstrecken. Die letzte Stelle steht für
Strecken von 100 m. Der Kurzstreckenzähler kann durch Drücken des Rück-
stellknopfs ⇒
Seite 58, Abb. 32 auf Null gestellt werden.
Service-Intervall-Anzeige
Ist ein Service fällig, so erscheinen im Kurzstreckenzähler des Geschwindig-
keitsmessers ein Schraubenschlüssel-Symbol sowie eine der folgenden
Meldungen:
OIL - Motoröl wechseln
INSP - Inspektion
Die Meldung -Inspektion- erlischt 3 Minuten nach Anlassen des Motors.
Wann immer gewünscht, können Sie den Kurzstreckenzähler zurückstellen,
indem Sie den Rückstellknopf länger als 0,5 Sekunden drücken.
2)
Der Fachbetrieb, bei dem Sie die Ins pektion durchführen lassen, wird die
Service-Intervall-Anzeige nach Abschluss der Inspektion zurücksetzen.
Wir empfehlen, alle Reparatur- und Wartungsarbeiten ausschließlich in
autorisierten SEAT-Betrieben durchführen zu lassen.
Die Service-Intervall-Anzeige kann auch mithilfe des Rückstellknopfes des
Kurzstreckenzählers zurückgesetzt werden. Gehen Sie hierfür folgender-
maßen vor:
Schalten Sie die Zündung aus.
Halten Sie den „Reset“-Knopf des Kurzstreckenzählers gedrückt.
Schalten Sie bei gedrücktem „Reset“-Knopf die Zündung ein. Die
Anzeige erscheint feststehend.
Lassen Sie den Rückstellknopf frühestens nach 10 Sekunden los.
Vorsicht!
Um Störungen am Fahrzeug zu vermeiden, empfehlen wir, das Zurücksetzen
der Service-Intervall-Anzeige in SEAT-Betrieben vornehmen zu lassen.
Hinweis
•
In jedem Fall ist nur die entsprechende Service-Intervall-Meldung zurück-
zusetzen. Durch Drücken des Rückstellknopfes wird von einer Meldung zur
nächsten gewechselt.
•
Stellen Sie die Service-Intervall-Anz eige nicht zwischen zwei Service-
Intervallen zurück, da sonst eine fehlerhafte Anzeige erscheint.
•
Die Werte bleiben auch bei nicht angeschlossener Batterie erhalten.
2)Bei „Zündung OFF“ bleibt die Meldung -Inspektion- auf dem Display sichtbar.
A6
A-A-A-A-
Cordoba alemany Seite 65 Freitag, 7. Oktober 2005 11:07 11
Page 68 of 271
Cockpit
66Warn- und Kontrollleuchten Übersicht der Warn- und Kontrollleuchten
Die Warn- und Kontrollleuchten zeigen bestimmte Funktionen bzw. Störungen an.
Abb. 40 Kombiinstrument mit Warn- und Kontroll-
leuchten. Einige der hier aufgeführten Warn- und
Kontrollleuchten gehören zu bestimmten Modellausfüh-
rungen oder sind Bestandteil von Mehrausstattungen
Cordoba alemany Seite 66 Freitag, 7. Oktober 2005 11:07 11
Page 69 of 271

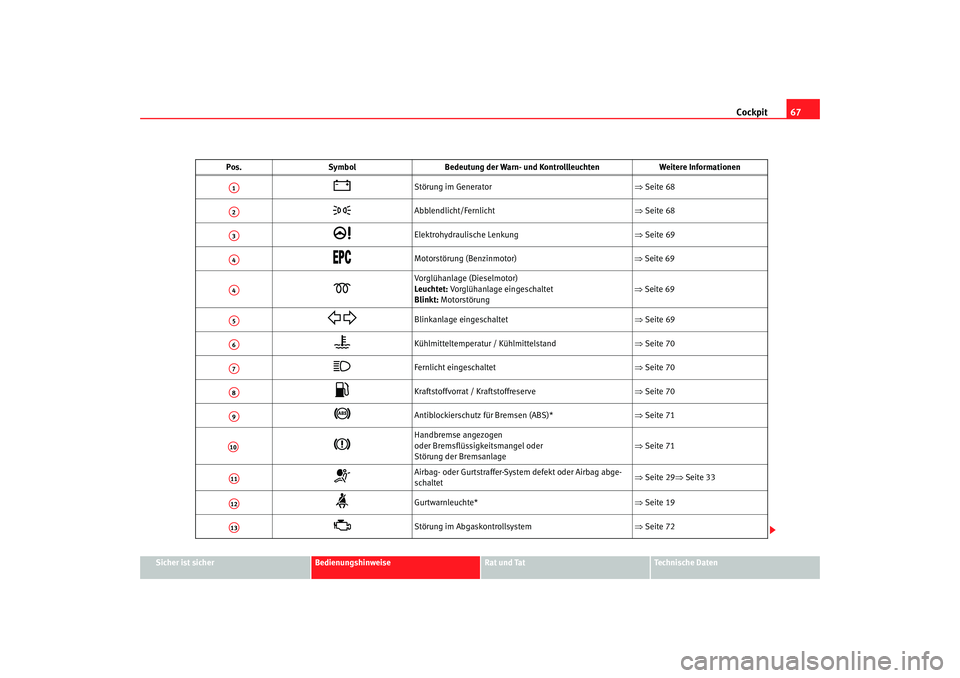

Cockpit67
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Pos.
Symbol Bedeutung der Warn- und Kontrollleuchten Weitere Informationen
Störung im Generator ⇒Seite 68
Abblendlicht/Fernlicht ⇒Seite 68
Elektrohydraulische Lenkung ⇒Seite 69
Motorstörung (Benzinmotor)
⇒ Seite 69
Vorglühanlage (Dieselmotor)
Leuchtet: Vorglühanlage eingeschaltet
Blinkt: Motorstörung
⇒ Seite 69
Blinkanlage eingeschaltet ⇒Seite 69
Kühlmitteltemperatur / Kühlmittelstand ⇒Seite 70
Fernlicht eingeschaltet ⇒Seite 70
Kraftstoffvorrat / Kraftstoffreserve ⇒Seite 70
Antiblockierschutz für Bremsen (ABS)* ⇒Seite 71
Handbremse angezogen
oder Bremsflüssigkeitsmangel oder
Störung der Bremsanlage ⇒
Seite 71
Airbag- oder Gurtstraffer-System defekt oder Airbag abge-
schaltet ⇒
Seite 29 ⇒Seite 33
Gurtwarnleuchte* ⇒Seite 19
Störung im Abgaskontrollsystem ⇒Seite 72
A1A2A3A4A4A5A6A7A8A9A10A11A12A13
Cordoba alemany Seite 67 Freitag, 7. Oktober 2005 11:07 11
Page 70 of 271

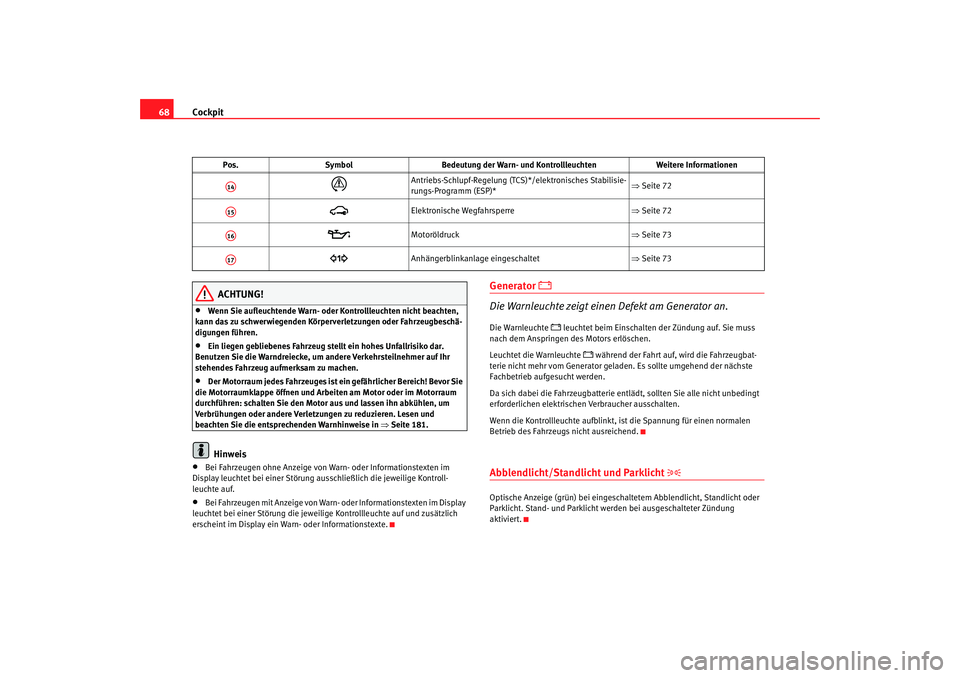

Cockpit
68
ACHTUNG!
•
Wenn Sie aufleuchtende Warn- oder Kontrollleuchten nicht beachten,
kann das zu schwerwiegenden Körperverletzungen oder Fahrzeugbeschä-
digungen führen.
•
Ein liegen gebliebenes Fahrzeug stellt ein hohes Unfallrisiko dar.
Benutzen Sie die Warndreiecke, um andere Verkehrsteilnehmer auf Ihr
stehendes Fahrzeug aufmerksam zu machen.
•
Der Motorraum jedes Fahrzeuges ist ein gefährlicher Bereich! Bevor Sie
die Motorraumklappe öffnen und Arb eiten am Motor oder im Motorraum
durchführen: schalten Sie den Motor aus und lassen ihn abkühlen, um
Verbrühungen oder andere Verletzungen zu reduzieren. Lesen und
beachten Sie die entsprechenden Warnhinweise in ⇒Seite 181.Hinweis
•
Bei Fahrzeugen ohne Anzeige von Warn- oder Informationstexten im
Display leuchtet bei einer Störung ausschließlich die jeweilige Kontroll-
leuchte auf.
•
Bei Fahrzeugen mit Anzeige von Warn- oder Informationstexten im Display
leuchtet bei einer Störung die jeweilige Kontrollleuchte auf und zusätzlich
erscheint im Display ein Warn- oder Informationstexte.
Generator
Die Warnleuchte zeigt einen Defekt am Generator an.
Die Warnleuchte
leuchtet beim Einschalten der Zündung auf. Sie muss
nach dem Anspringen des Motors erlöschen.
Leuchtet die Warnleuchte
während der Fahrt auf, wird die Fahrzeugbat-
terie nicht mehr vom Generator geladen. Es sollte umgehend der nächste
Fachbetrieb aufgesucht werden.
Da sich dabei die Fahrzeugbatterie entlädt, sollten Sie alle nicht unbedingt
erforderlichen elektrischen Verbraucher ausschalten.
Wenn die Kontrollleuchte aufblinkt, ist die Spannung für einen normalen
Betrieb des Fahrzeugs nicht ausreichend.
Abblendlicht/Standlicht und Parklicht
Optische Anzeige (grün) bei eingeschalt etem Abblendlicht, Standlicht oder
Parklicht. Stand- und Parklicht werden bei ausgeschalteter Zündung
aktiviert.
Antriebs-Schlupf-Regelung (TCS )*/elektronisches Stabilisie-
rungs-Programm (ESP)* ⇒
Seite 72
Elektronische Wegfahrsperre ⇒Seite 72
Motoröldruck ⇒Seite 73
Anhängerblinkanlage eingeschaltet ⇒ Seite 73
Pos.
Symbol Bedeutung der Warn- und Kontrollleuchten Weitere Informationen
A14A15A16A17
Cordoba alemany Seite 68 Freitag, 7. Oktober 2005 11:07 11
