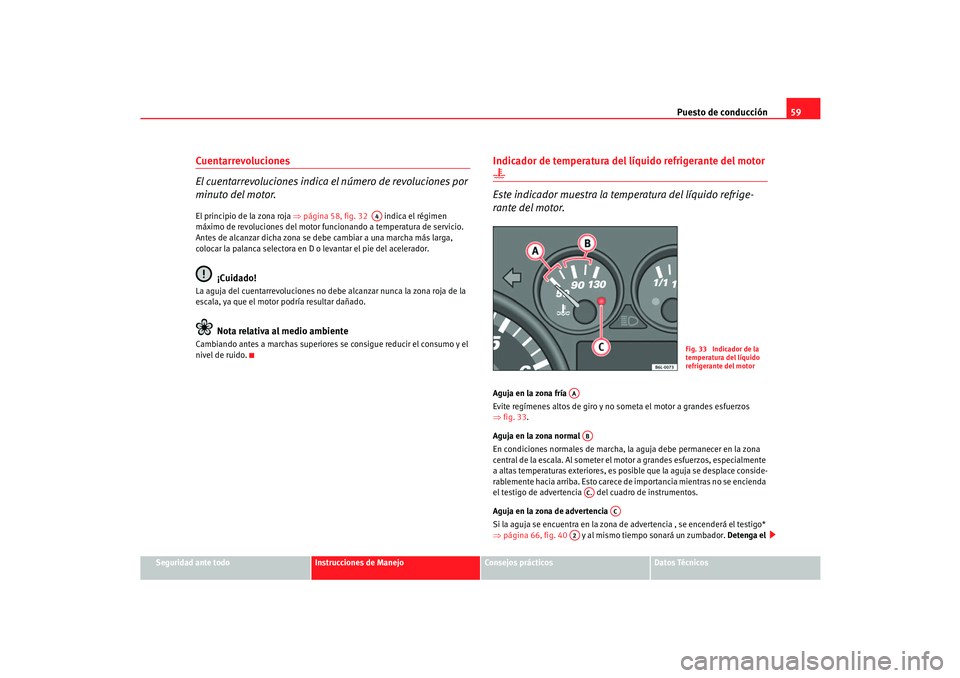

Puesto de conducción59
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Cuentarrevoluciones
El cuentarrevoluciones indica el número de revoluciones por
minuto del motor.El principio de la zona roja ⇒página 58, fig. 32 indica el régimen
máximo de revoluciones del motor funcionando a temperatura de servicio.
Antes de alcanzar dicha zona se debe cambiar a una marcha más larga,
colocar la palanca selectora en D o levantar el pie del acelerador.
¡Cuidado!
La aguja del cuentarrevoluciones no debe alcanzar nunca la zona roja de la
escala, ya que el motor podría resultar dañado.
Nota relativa al medio ambiente
Cambiando antes a marchas superiores se consigue reducir el consumo y el
nivel de ruido.
Indicador de temperatura del líquido refrigerante del motor
Este indicador muestra la temperatura del líquido refrige-
rante del motor.
Aguja en la zona fría
Evite regímenes altos de giro y no someta el motor a grandes esfuerzos
⇒ fig. 33 .
Aguja en la zona normal
En condiciones normales de marcha, la aguja debe permanecer en la zona
central de la escala. Al someter el motor a grandes esfuerzos, especialmente
a altas temperaturas exteriores, es posible que la aguja se desplace conside-
rablemente hacia arriba. Esto carece de importancia mientras no se encienda
el testigo de advertencia del cuadro de instrumentos.
Aguja en la zona de advertencia
Si la aguja se encuentra en la zona de advertencia , se encenderá el testigo*

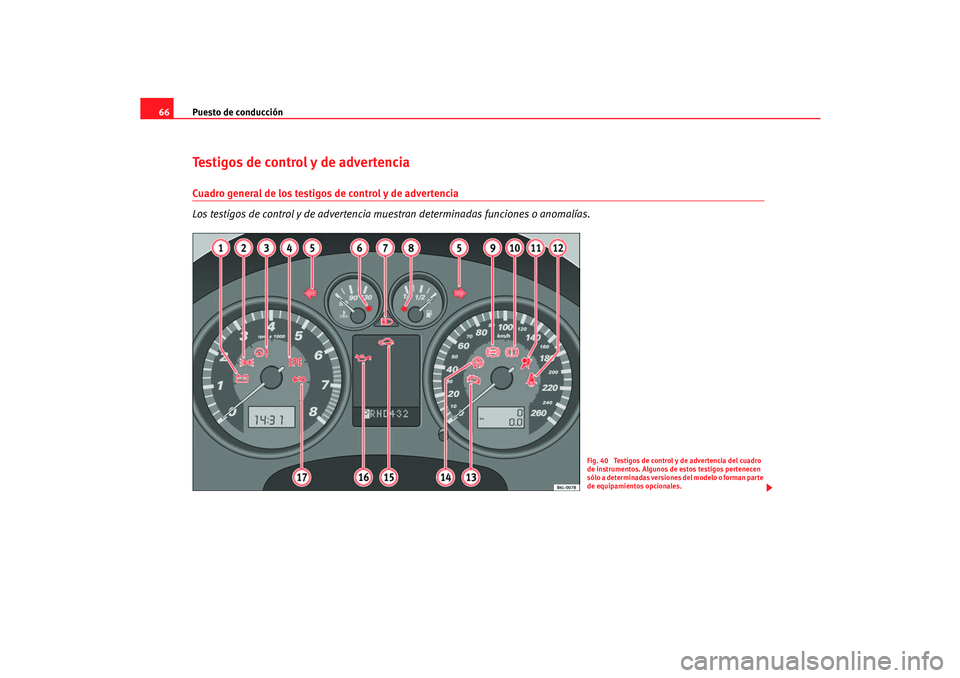

⇒ página 66, fig. 40 y al mismo tiempo sonará un zumbador. Detenga el
A4
Fig. 33 Indicador de la
temperatura del líquido
refrigerante del motor
AAABAC.
AC
A2
CORDOBA_09_05 Seite 59 Donnerstag, 29. September 2005 12:08 12

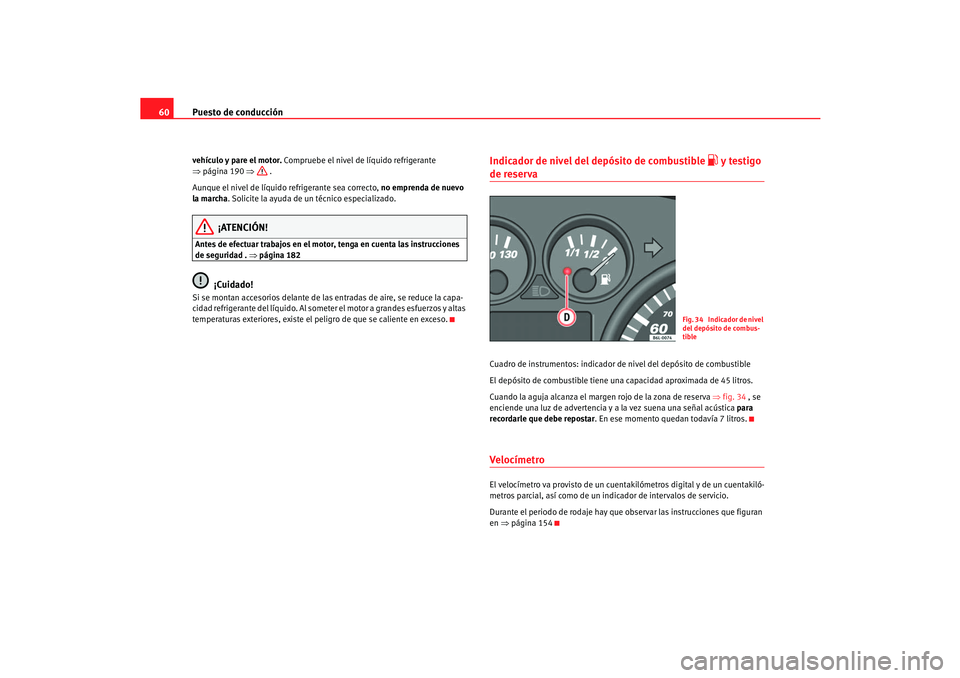

Page 62 of 274
Puesto de conducción
60vehículo y pare el motor. Compruebe el nivel de líquido refrigerante
⇒ página 190 ⇒ .
Aunque el nivel de líquido refrigerante sea correcto, no emprenda de nuevo
la marcha . Solicite la ayuda de un técnico especializado.
¡ATENCIÓN!
Antes de efectuar trabajos en el motor, tenga en cuenta las instrucciones
de seguridad . ⇒página 182
¡Cuidado!
Si se montan accesorios delante de las entradas de aire, se reduce la capa-
cidad refrigerante del líquido. Al someter el motor a grandes esfuerzos y altas
temperaturas exteriores, existe el peligro de que se caliente en exceso.
Indicador de nivel del depósito de combustible
y testigo
de reservaCuadro de instrumentos: indicador de nivel del depósito de combustible
El depósito de combustible tiene una capacidad aproximada de 45 litros.
Cuando la aguja alcanza el margen rojo de la zona de reserva ⇒fig. 34 , se
enciende una luz de advertencia y a la vez suena una señal acústica para
recordarle que debe repostar . En ese momento quedan todavía 7 litros.VelocímetroEl velocímetro va provisto de un cuen takilómetros digital y de un cuentakiló-
metros parcial, así como de un indicador de intervalos de servicio.
Durante el periodo de rodaje hay que observar las instrucciones que figuran
en ⇒página 154
Fig. 34 Indicador de nivel
del depósito de combus-
tible
CORDOBA_09_05 Seite 60 Donnerstag, 29. September 2005 12:08 12

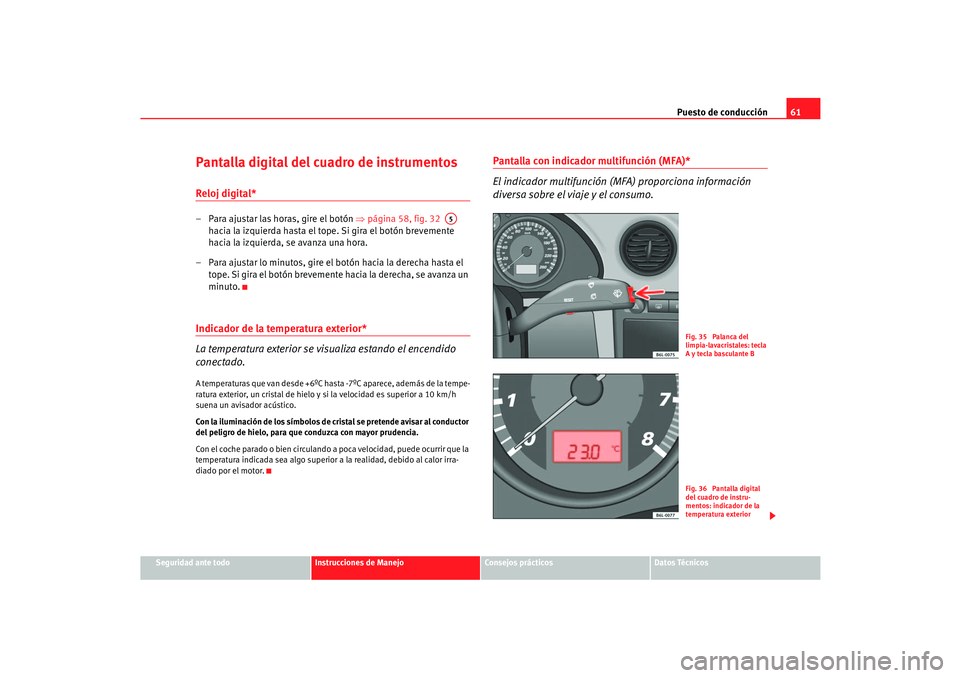

Page 63 of 274
Puesto de conducción61
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Pantalla digital del cuadro de instrumentosReloj digital* – Para ajustar las horas, gire el botón ⇒página 58, fig. 32
hacia la izquierda hasta el tope. Si gira el botón brevemente
hacia la izquierda, se avanza una hora.
– Para ajustar lo minutos, gire el botón hacia la derecha hasta el tope. Si gira el botón brevemente hacia la derecha, se avanza un
minuto.Indicador de la temperatura exterior*
La temperatura exterior se visualiza estando el encendido
conectado.A temperaturas que van desde +6ºC hasta -7ºC aparece, además de la tempe-
ratura exterior, un cristal de hielo y si la velocidad es superior a 10 km/h
suena un avisador acústico.
Con la iluminación de los símbolos de cristal se pretende avisar al conductor
del peligro de hielo, para que conduzca con mayor prudencia.
Con el coche parado o bien circulando a poca velocidad, puede ocurrir que la
temperatura indicada sea algo superior a la realidad, debido al calor irra-
diado por el motor.
Pantalla con indicador multifunción (MFA)*
El indicador multifunción (M FA) proporciona información
diversa sobre el viaje y el consumo.
A5
Fig. 35 Palanca del
limpia-lavacristales: tecla
A y tecla basculante BFig. 36 Pantalla digital
del cuadro de instru-
mentos: indicador de la
temperatura exterior
CORDOBA_09_05 Seite 61 Donnerstag, 29. September 2005 12:08 12

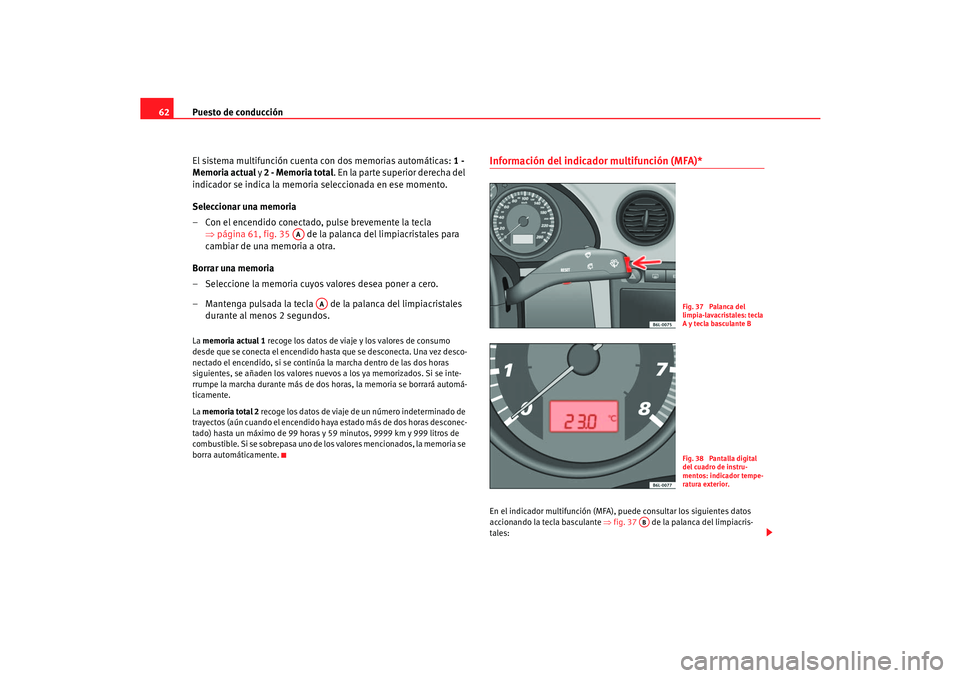

Page 64 of 274
Puesto de conducción
62
El sistema multifunción cuenta con dos memorias automáticas: 1 -
Memoria actual y 2 - Memoria total . En la parte superior derecha del
indicador se indica la memoria seleccionada en ese momento.
Seleccionar una memoria
– Con el encendido conectado, pulse brevemente la tecla ⇒página 61, fig. 35 de la palanca del limpiacristales para
cambiar de una memoria a otra.
Borrar una memoria
– Seleccione la memoria cuyos valores desea poner a cero.
– Mantenga pulsada la tecla de la palanca del limpiacristales
durante al menos 2 segundos.La memoria actual 1 recoge los datos de viaj e y los valores de consumo
desde que se conecta el encendido hasta que se desconecta. Una vez desco-
nectado el encendido, si se continúa la marcha dentro de las dos horas
siguientes, se añaden los valores nuevos a los ya memorizados. Si se inte-
rrumpe la marcha durante más de dos horas, la memoria se borrará automá-
ticamente.
La memoria total 2 recoge los datos de viaje de un número indeterminado de
trayectos (aún cuando el encendido haya estado más de dos horas desconec-
tado) hasta un máximo de 99 horas y 59 minutos, 9999 km y 999 litros de
combustible. Si se sobrepasa uno de los valores mencionados, la memoria se
borra automáticamente.
Información del indicador multifunción (MFA)* En el indicador multifunción (MFA), puede consultar los siguientes datos
accionando la tecla basculante ⇒fig. 37 de la palanca del limpiacris-
tales:
AA
AA
Fig. 37 Palanca del
limpia-lavacristales: tecla
A y tecla basculante BFig. 38 Pantalla digital
del cuadro de instru-
mentos: indicador tempe-
ratura exterior.
AB
CORDOBA_09_05 Seite 62 Donnerstag, 29. September 2005 12:08 12

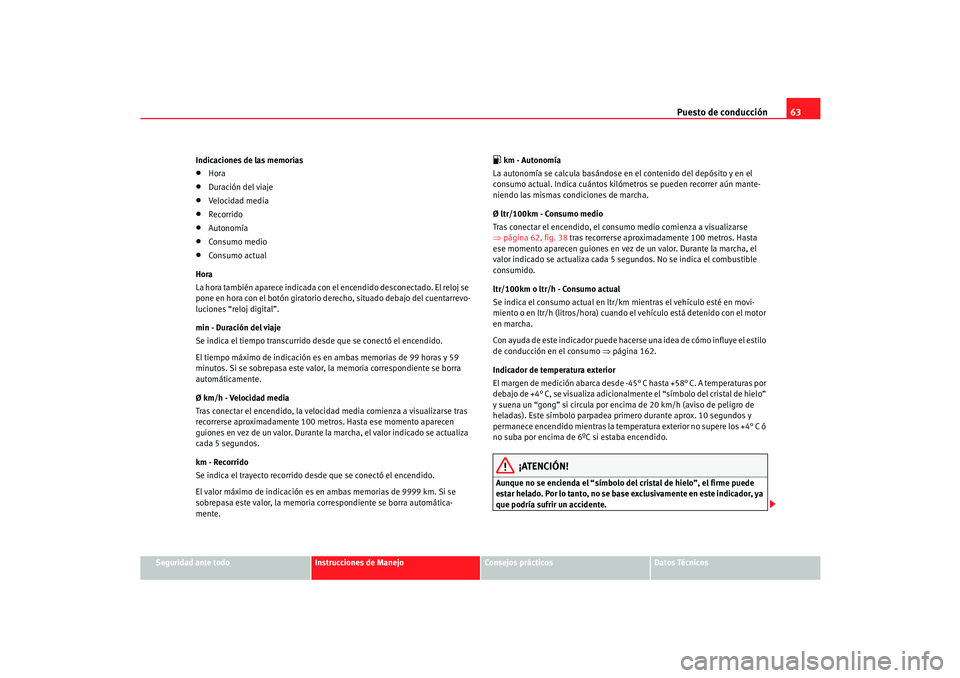

Page 65 of 274
Puesto de conducción63
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Indicaciones de las memorias
•
Hora
•
Duración del viaje
•
Velocidad media
•
Recorrido
•
Autonomía
•
Consumo medio
•
Consumo actual
Hora
La hora también aparece indicada con el encendido desconectado. El reloj se
pone en hora con el botón giratorio de recho, situado debajo del cuentarrevo-
luciones “reloj digital”.
min - Duración del viaje
Se indica el tiempo transcurrido desde que se conectó el encendido.
El tiempo máximo de indicación es en ambas memorias de 99 horas y 59
minutos. Si se sobrepasa este valor, la memoria correspondiente se borra
automáticamente.
Ø km/h - Velocidad media
Tras conectar el encendido, la veloci dad media comienza a visualizarse tras
recorrerse aproximadamente 100 metros. Hasta ese momento aparecen
guiones en vez de un valor. Durante la marcha, el valor indicado se actualiza
cada 5 segundos.
km - Recorrido
Se indica el trayecto recorrido desde que se conectó el encendido.
El valor máximo de indicación es en ambas memorias de 9999 km. Si se
sobrepasa este valor, la memoria co rrespondiente se borra automática-
mente.
km - Autonomía
La autonomía se calcula basándose en el contenido del depósito y en el
consumo actual. Indica cuántos kilómetros se pueden recorrer aún mante-
niendo las mismas condiciones de marcha.
Ø ltr/100km - Consumo medio
Tras conectar el encendido, el consumo medio comienza a visualizarse
⇒ página 62, fig. 38 tras recorrerse aproximadamente 100 metros. Hasta
ese momento aparecen guiones en vez de un valor. Durante la marcha, el
valor indicado se actualiza cada 5 se gundos. No se indica el combustible
consumido.
ltr/100km o ltr/h - Consumo actual
Se indica el consumo actual en ltr/km mientras el vehículo esté en movi-
miento o en ltr/h (litros/hora) cuando el vehículo está detenido con el motor
en marcha.
Con ayuda de este indicador puede hacerse una idea de cómo influye el estilo
de conducción en el consumo ⇒página 162.
Indicador de temperatura exterior
El margen de medición abarca desde -45° C hasta +58° C. A temperaturas por
debajo de +4° C, se visualiza adicionalmen te el “símbolo del cristal de hielo”
y suena un “gong” si circula por enci ma de 20 km/h (aviso de peligro de
heladas). Este símbolo parpadea primero durante aprox. 10 segundos y
permanece encendido mientras la temperatura exterior no supere los +4° C ó
no suba por encima de 6ºC si estaba encendido.
¡ATENCIÓN!
Aunque no se encienda el “símbolo del cristal de hielo”, el firme puede
estar helado. Por lo tanto, no se base exclusivamente en este indicador, ya
que podría sufrir un accidente.
CORDOBA_09_05 Seite 63 Donnerstag, 29. September 2005 12:08 12

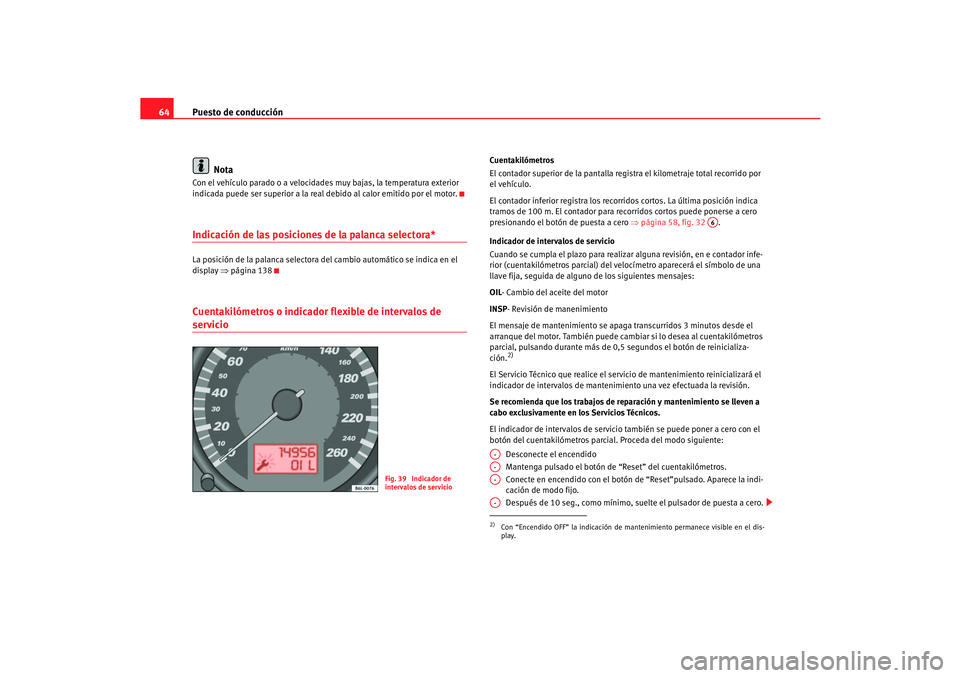

Page 66 of 274
Puesto de conducción
64
NotaCon el vehículo parado o a velocidades muy bajas, la temperatura exterior
indicada puede ser superior a la real debido al calor emitido por el motor.Indicación de las posiciones de la palanca selectora*La posición de la palanca selectora del cambio automático se indica en el
display ⇒página 138Cuentakilómetros o indicador flexible de intervalos de servicio
Cuentakilómetros
El contador superior de la pantalla regi stra el kilometraje total recorrido por
el vehículo.
El contador inferior registra los recorridos cortos. La última posición indica
tramos de 100 m. El contador para recorridos cortos puede ponerse a cero
presionando el botón de puesta a cero ⇒página 58, fig. 32 .
Indicador de intervalos de servicio
Cuando se cumpla el plazo para realizar alguna revisión, en e contador infe-
rior (cuentakilómetros parcial) del velocímetro aparecerá el símbolo de una
llave fija, seguida de alguno de los siguientes mensajes:
OIL - Cambio del aceite del motor
INSP- Revisión de manenimiento
El mensaje de mantenimiento se apaga transcurridos 3 minutos desde el
arranque del motor. También puede cambiar si lo desea al cuentakilómetros
parcial, pulsando durante más de 0,5 segundos el botón de reinicializa-
ción.
2)
El Servicio Técnico que realice el servicio de mantenimiento reinicializará el
indicador de intervalos de mantenimiento una vez efectuada la revisión.
Se recomienda que los trabajos de reparación y mantenimiento se lleven a
cabo exclusivamente en los Servicios Técnicos.
El indicador de intervalos de servicio también se puede poner a cero con el
botón del cuentakilómetros parcial. Proceda del modo siguiente:
Desconecte el encendido
Mantenga pulsado el botón de “Reset” del cuentakilómetros.
Conecte en encendido con el botón de “Reset”pulsado. Aparece la indi-
cación de modo fijo.
Después de 10 seg., como mínimo, suelte el pulsador de puesta a cero.
Fig. 39 Indicador de
intervalos de servicio
2)Con “Encendido OFF” la indicación de mantenimiento permanece visible en el dis-
play.
A6
A-A-A-A-
CORDOBA_09_05 Seite 64 Donnerstag, 29. September 2005 12:08 12
Page 67 of 274

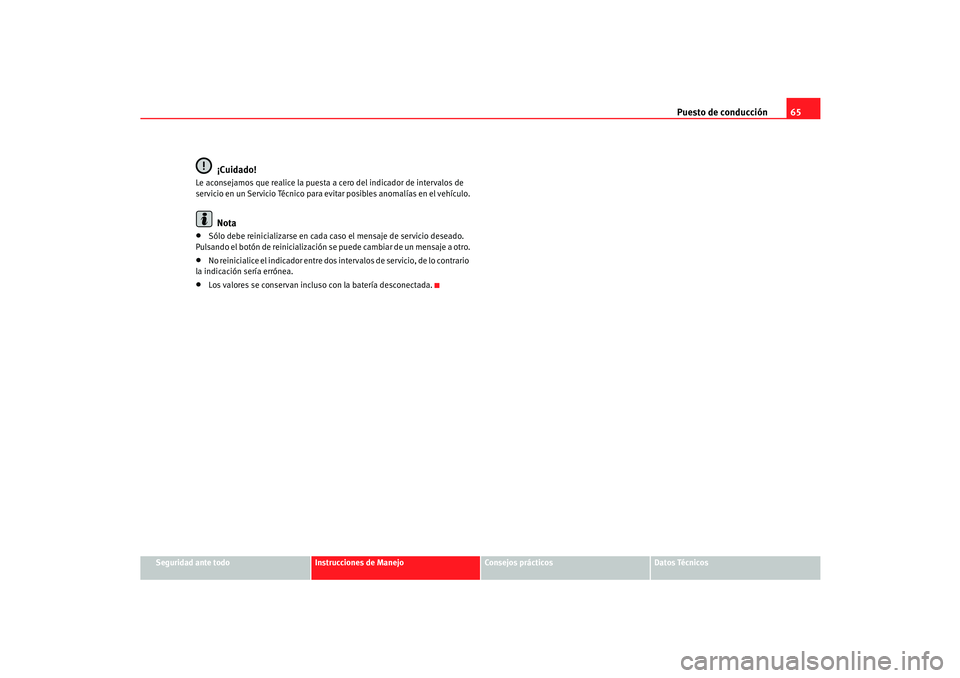

Puesto de conducción65
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
¡Cuidado!
Le aconsejamos que realice la puesta a cero del indicador de intervalos de
servicio en un Servicio Técnico para evitar posibles anomalías en el vehículo.
Nota
•
Sólo debe reinicializarse en cada ca so el mensaje de servicio deseado.
Pulsando el botón de reinicialización se puede cambiar de un mensaje a otro.
•
No reinicialice el indicador entre dos in tervalos de servicio, de lo contrario
la indicación sería errónea.
•
Los valores se conservan incluso con la batería desconectada.
CORDOBA_09_05 Seite 65 Donnerstag, 29. September 2005 12:08 12
Page 68 of 274
Puesto de conducción
66Testigos de control y de advertencia Cuadro general de los testigos de control y de advertencia
Los testigos de control y de advertencia mu estran determinadas funciones o anomalías.
Fig. 40 Testigos de control y de advertencia del cuadro
de instrumentos. Algunos de estos testigos pertenecen
sólo a determinadas versiones del modelo o forman parte
de equipamientos opcionales.
CORDOBA_09_05 Seite 66 Donnerstag, 29. September 2005 12:08 12
Page 69 of 274

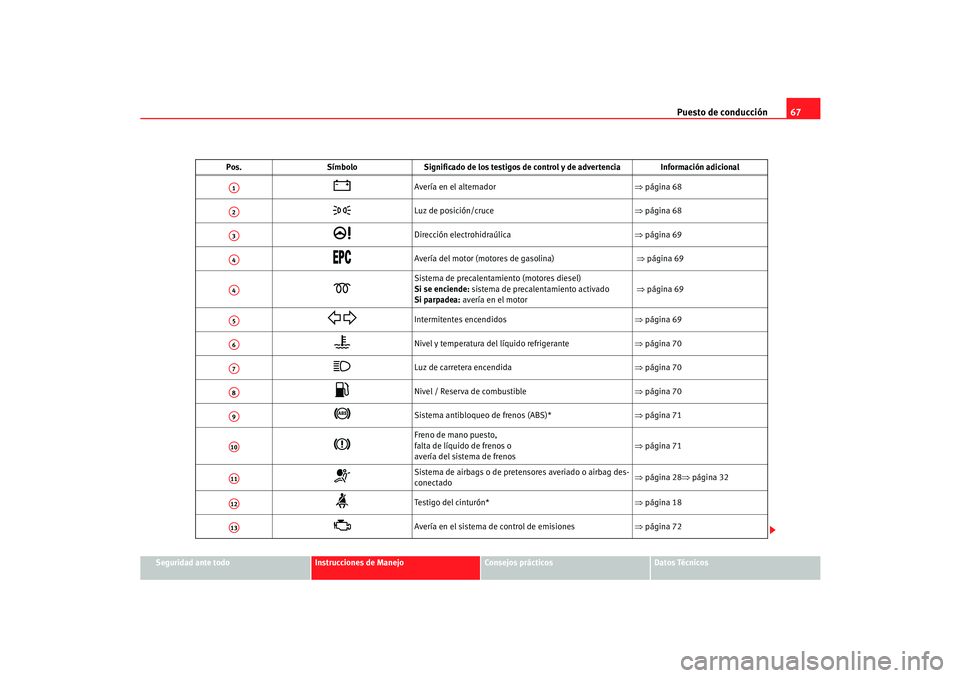

Puesto de conducción67
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Pos.
SímboloSignificado de los testigos de control y de advertencia Información adicional
Avería en el alternador ⇒página 68
Luz de posición/cruce ⇒página 68
Dirección electrohidraúlica ⇒página 69
Avería del motor (motores de gasolina) ⇒ página 69
Sistema de precalentamiento (motores diesel)
Si se enciende: sistema de precalentamiento activado
Si parpadea: avería en el motor
⇒ página 69
Intermitentes encendidos ⇒página 69
Nivel y temperatura del líquido refrigerante ⇒página 70
Luz de carretera encendida ⇒página 70
Nivel / Reserva de combustible ⇒página 70
Sistema antibloqueo de frenos (ABS)* ⇒página 71
Freno de mano puesto,
falta de líquido de frenos o
avería del sistema de frenos ⇒
página 71
Sistema de airbags o de pretensores averiado o airbag des-
conectado ⇒
página 28 ⇒página 32
Testigo del cinturón* ⇒página 18
Avería en el sistema de control de emisiones ⇒página 72
A1A2A3A4A4A5A6A7A8A9A10A11A12A13
CORDOBA_09_05 Seite 67 Donnerstag, 29. September 2005 12:08 12
Page 70 of 274

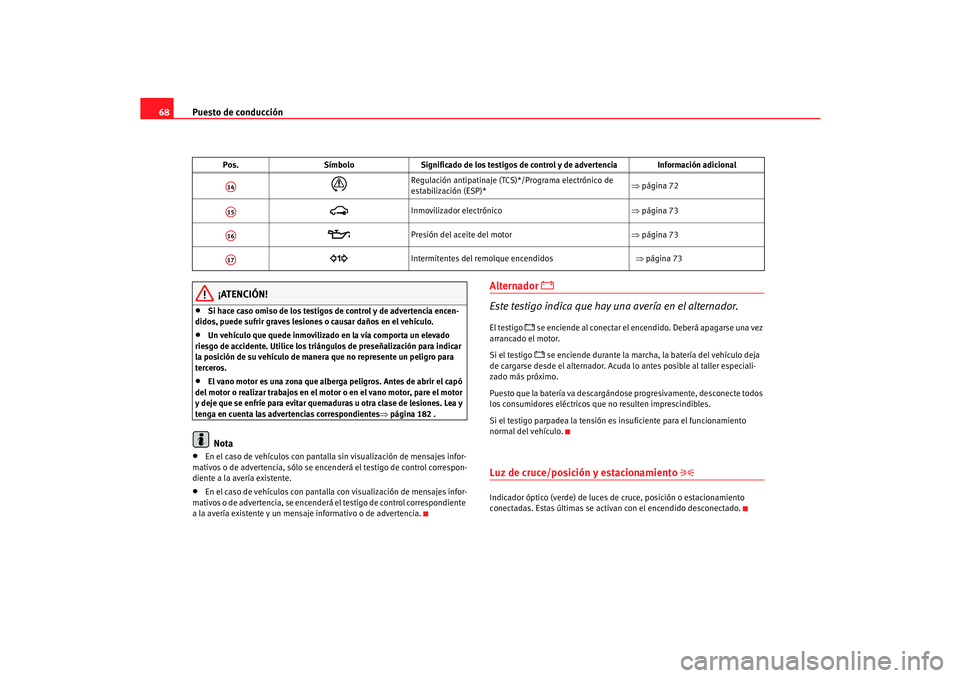

Puesto de conducción
68
¡ATENCIÓN!
•
Si hace caso omiso de los testigos de control y de advertencia encen-
didos, puede sufrir graves lesiones o causar daños en el vehículo.
•
Un vehículo que quede inmovilizado en la vía comporta un elevado
riesgo de accidente. Utilice los triángulos de preseñalización para indicar
la posición de su vehículo de manera que no represente un peligro para
terceros.
•
El vano motor es una zona que alberga peligros. Antes de abrir el capó
del motor o realizar trabajos en el mo tor o en el vano motor, pare el motor
y deje que se enfríe para evitar quemaduras u otra clase de lesiones. Lea y
tenga en cuenta las advertencias correspondientes ⇒página 182 .Nota
•
En el caso de vehículos con pantalla sin visualización de mensajes infor-
mativos o de advertencia, sólo se encenderá el testigo de control correspon-
diente a la avería existente.
•
En el caso de vehículos con pantalla con visualización de mensajes infor-
mativos o de advertencia, se encenderá el testigo de control correspondiente
a la avería existente y un mensaje informativo o de advertencia.
Alternador
Este testigo indica que hay una avería en el alternador.
El testigo
se enciende al conectar el encendido. Deberá apagarse una vez
arrancado el motor.
Si el testigo se enciende durante la marcha, la batería del vehículo deja
de cargarse desde el alternador. Acuda lo antes posible al taller especiali-
zado más próximo.
Puesto que la batería va descargándose progresivamente, desconecte todos
los consumidores eléctricos qu e no resulten imprescindibles.
Si el testigo parpadea la tensión es insuficiente para el funcionamiento
normal del vehículo.
Luz de cruce/posición y estacionamiento
Indicador óptico (verde) de luces de cruce, posición o estacionamiento
conectadas. Estas últimas se activan con el encendido desconectado.
Regulación antipatinaje (TCS)*/Programa electrónico de
estabilización (ESP)* ⇒
página 72
Inmovilizador electrónico ⇒página 73
Presión del aceite del motor ⇒página 73
Intermitentes del remo lque encendidos ⇒ página 73
Pos.
SímboloSignificado de los testigos de co ntrol y de advertencia Información adicional
A14A15A16A17
CORDOBA_09_05 Seite 68 Donnerstag, 29. September 2005 12:08 12
