Seat Cordoba 2006 Betriebsanleitung (in German)

Selbsthilfe219
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

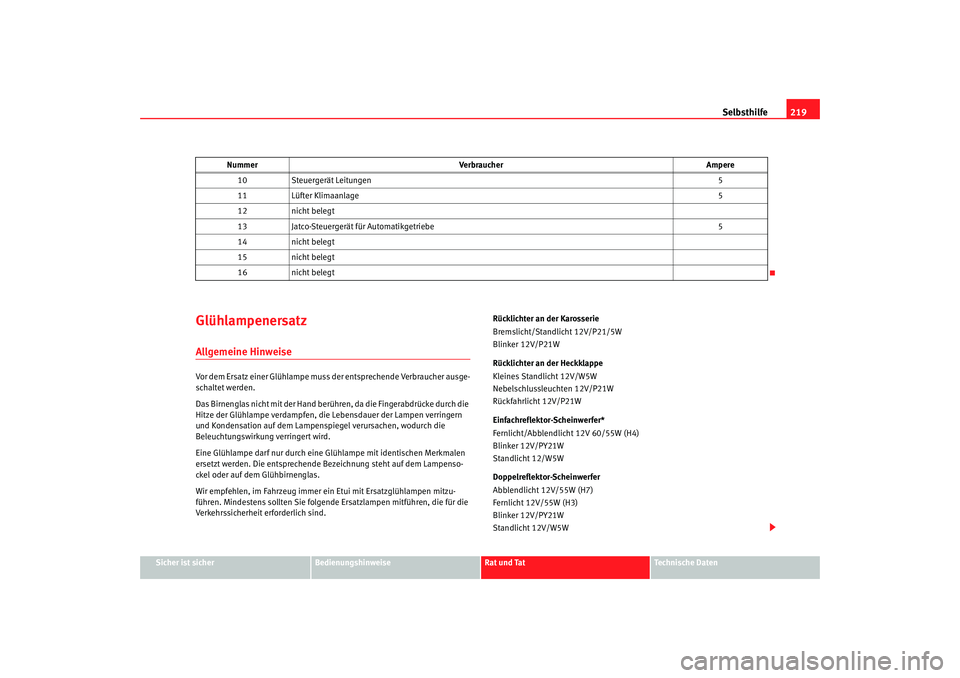

GlühlampenersatzAllgemeine HinweiseVor dem Ersatz einer Glühlampe muss der entsprechende Verbraucher ausge-
schaltet werden.
Das Birnenglas nicht mit der Hand berühren, da die Fingerabdrücke durch die
Hitze der Glühlampe verdampfen, die Lebensdauer der Lampen verringern
und Kondensation auf dem Lampensp iegel verursachen, wodurch die
Beleuchtungswirkung verringert wird.
Eine Glühlampe darf nur durch eine Glühlampe mit identischen Merkmalen
ersetzt werden. Die entsprechende Bezeichnung steht auf dem Lampenso-
ckel oder auf dem Glühbirnenglas.
Wir empfehlen, im Fahrzeug immer ein Etui mit Ersatzglühlampen mitzu-
führen. Mindestens sollten Sie folgende Ersatzlampen mitführen, die für die
Verkehrssicherheit erforderlich sind. Rücklichter an der Karosserie
Bremslicht/Standlicht 12V/P21/5W
Blinker 12V/P21W
Rücklichter an der Heckklappe
Kleines Standlicht 12V/W5W
Nebelschlussleuchten 12V/P21W
Rückfahrlicht 12V/P21W
Einfachreflektor-Scheinwerfer*
Fernlicht/Abblendlicht 12V 60/55W (H4)
Blinker 12V/PY21W
Standlicht 12/W5W
Doppelreflektor-Scheinwerfer
Abblendlicht 12V/55W (H7)
Fernlicht 12V/55W (H3)
Blinker 12V/PY21W
Standlicht 12V/W5W
10
Steuergerät Leitungen 5
11 Lüfter Klimaanlage 5
12 nicht belegt
13 Jatco-Steuergerät für Automatikgetriebe 5
14 nicht belegt
15 nicht belegt
16 nicht belegt
Nummer
Verbraucher Ampere
cordoba_aleman Seite 219 Freitag, 25. August 2006 1:56 13

Selbsthilfe

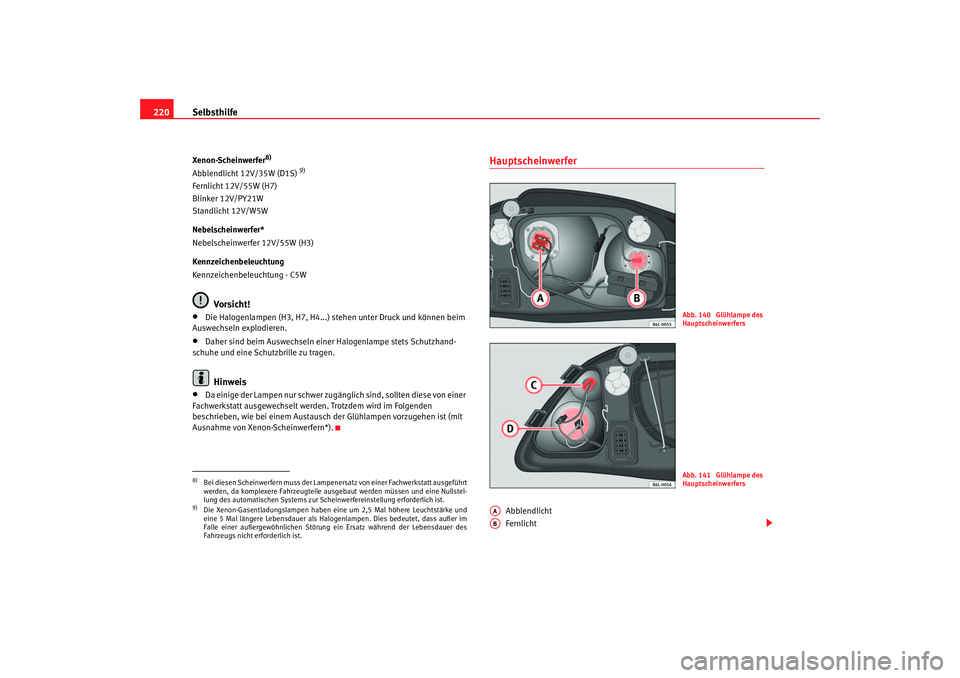

220Xenon-Scheinwerfer
8)
Abblendlicht 12V/35W (D1S)
9)
Fernlicht 12V/55W (H7)
Blinker 12V/PY21W
Standlicht 12V/W5W
Nebelscheinwerfer*
Nebelscheinwerfer 12V/55W (H3)
Kennzeichenbeleuchtung
Kennzeichenbeleuchtung - C5W
Vorsicht!
•
Die Halogenlampen (H3, H7, H4...) stehen unter Druck und können beim
Auswechseln explodieren.
•
Daher sind beim Auswechseln einer Halogenlampe stets Schutzhand-
schuhe und eine Schutzbrille zu tragen.Hinweis
•
Da einige der Lampen nur schwer zugä nglich sind, sollten diese von einer
Fachwerkstatt ausgewechselt werden. Trotzdem wird im Folgenden
beschrieben, wie bei einem Austausch der Glühlampen vorzugehen ist (mit
Ausnahme von Xenon-Scheinwerfern*).
Hauptscheinwerfer
Abblendlicht
Fernlicht
8)Bei diesen Scheinwerfern muss der Lampenersatz von einer Fachwerkstatt ausgeführt
werden, da komplexere Fahrzeugteile ausgebaut werden müssen und eine Nullstel-
lung des automatischen Systems zur Scheinwerfereinstellung erforderlich ist.9)Die Xenon-Gasentladungslampen haben eine um 2,5 Mal höhere Leuchtstärke und
eine 5 Mal längere Lebensdauer als Halogenlampen. Dies bedeutet, dass außer im
Falle einer außergewöhnlichen Störung ein Ersatz während der Lebensdauer des
Fahrzeugs nicht erforderlich ist.
Abb. 140 Glühlampe des
HauptscheinwerfersAbb. 141 Glühlampe des
Hauptscheinwerfers
AAAB
cordoba_aleman Seite 220 Freitag, 25. August 2006 1:56 13

Selbsthilfe221
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

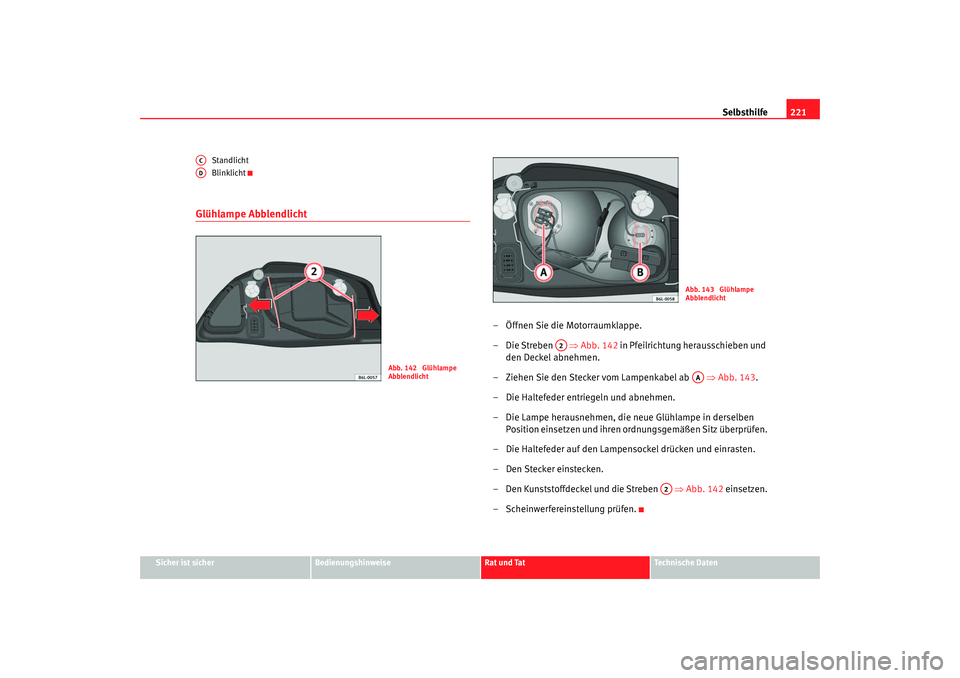

Standlicht
Blinklicht
Glühlampe Abblendlicht
– Öffnen Sie die Motorraumklappe.
–Die Streben
⇒Abb. 142 in Pfeilrichtung herausschieben und
den Deckel abnehmen.
– Ziehen Sie den Stecker vom Lampenkabel ab ⇒Abb. 143 .
– Die Haltefeder entriegeln und abnehmen.
– Die Lampe herausnehmen, die neue Glühlampe in derselben Position einsetzen und ihren ordnungsgemäßen Sitz überprüfen.
– Die Haltefeder auf den Lampensockel drücken und einrasten.
– Den Stecker einstecken.
– Den Kunststoffdeckel und die Streben ⇒Abb. 142 einsetzen.
– Scheinwerfereinstellung prüfen.
ACAD
Abb. 142 Glühlampe
Abblendlicht
Abb. 143 Glühlampe
Abblendlicht
A2
AA
A2
cordoba_aleman Seite 221 Freitag, 25. August 2006 1:56 13

Selbsthilfe

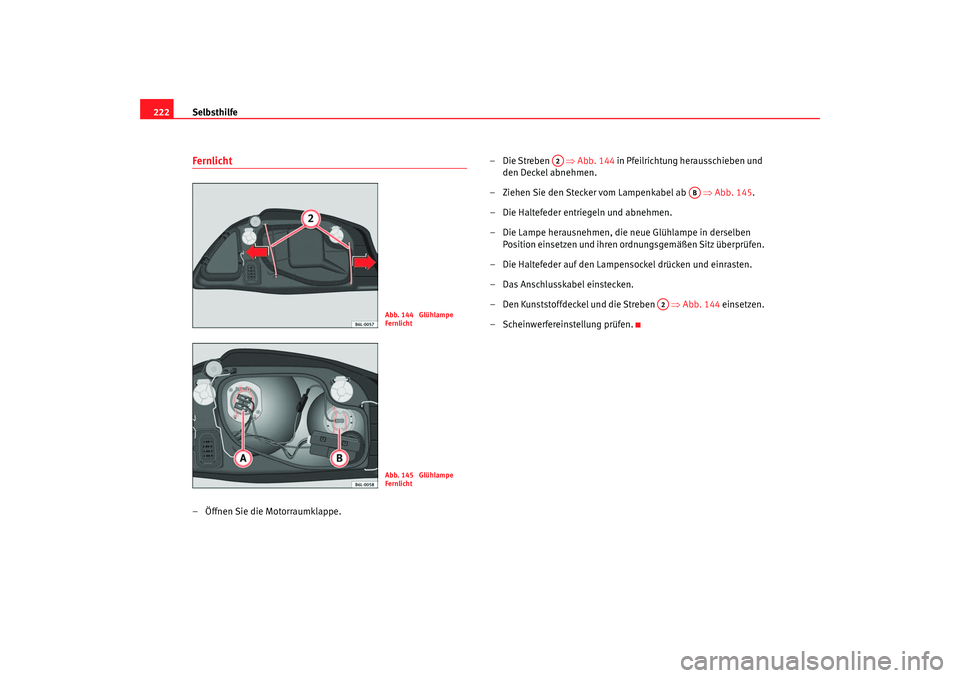

222Fernlicht– Öffnen Sie die Motorraumklappe. –Die Streben ⇒
Abb. 144 in Pfeilrichtung herausschieben und
den Deckel abnehmen.
– Ziehen Sie den Stecker vom Lampenkabel ab ⇒Abb. 145 .
– Die Haltefeder entriegeln und abnehmen.
– Die Lampe herausnehmen, die neue Glühlampe in derselben Position einsetzen und ihren ordnungsgemäßen Sitz überprüfen.
– Die Haltefeder auf den Lampensockel drücken und einrasten.
– Das Anschlusskabel einstecken.
– Den Kunststoffdeckel und die Streben ⇒ Abb. 144 einsetzen.
– Scheinwerfereinstellung prüfen.
Abb. 144 Glühlampe
FernlichtAbb. 145 Glühlampe
Fernlicht
A2
AB
A2
cordoba_aleman Seite 222 Freitag, 25. August 2006 1:56 13

Selbsthilfe223
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

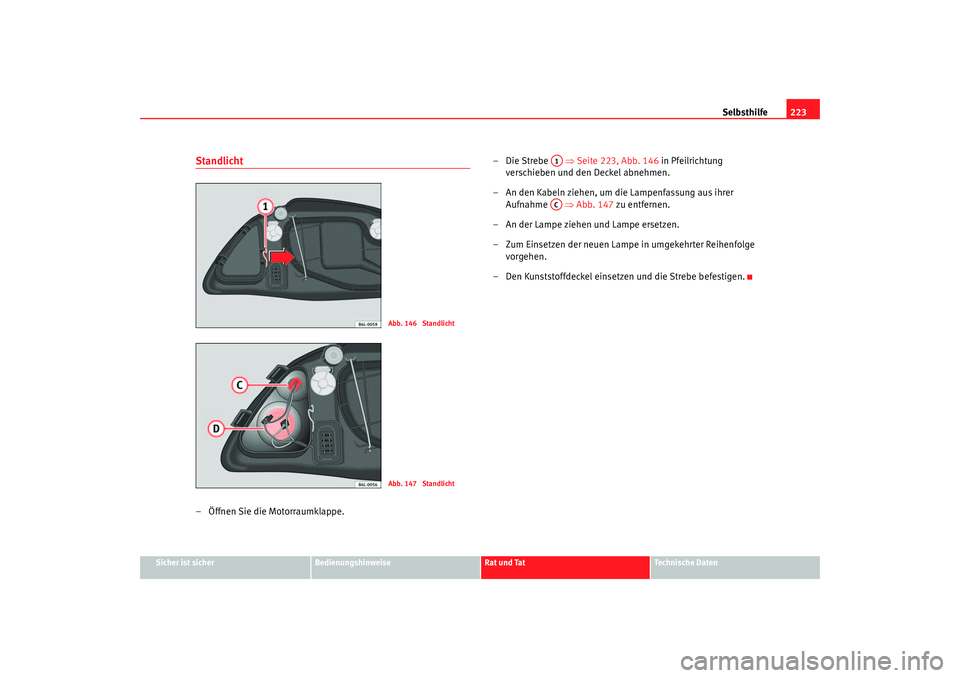

Standlicht– Öffnen Sie die Motorraumklappe. –Die Strebe
⇒Seite 223, Abb. 146 in Pfeilrichtung
verschieben und den Deckel abnehmen.
– An den Kabeln ziehen, um die Lampenfassung aus ihrer Aufnahme ⇒Abb. 147 zu entfernen.
– An der Lampe ziehen und Lampe ersetzen.
– Zum Einsetzen der neuen Lampe in umgekehrter Reihenfolge vorgehen.
– Den Kunststoffdeckel einsetzen und die Strebe befestigen.
Abb. 146 StandlichtAbb. 147 Standlicht
A1AC
cordoba_aleman Seite 223 Freitag, 25. August 2006 1:56 13

Selbsthilfe

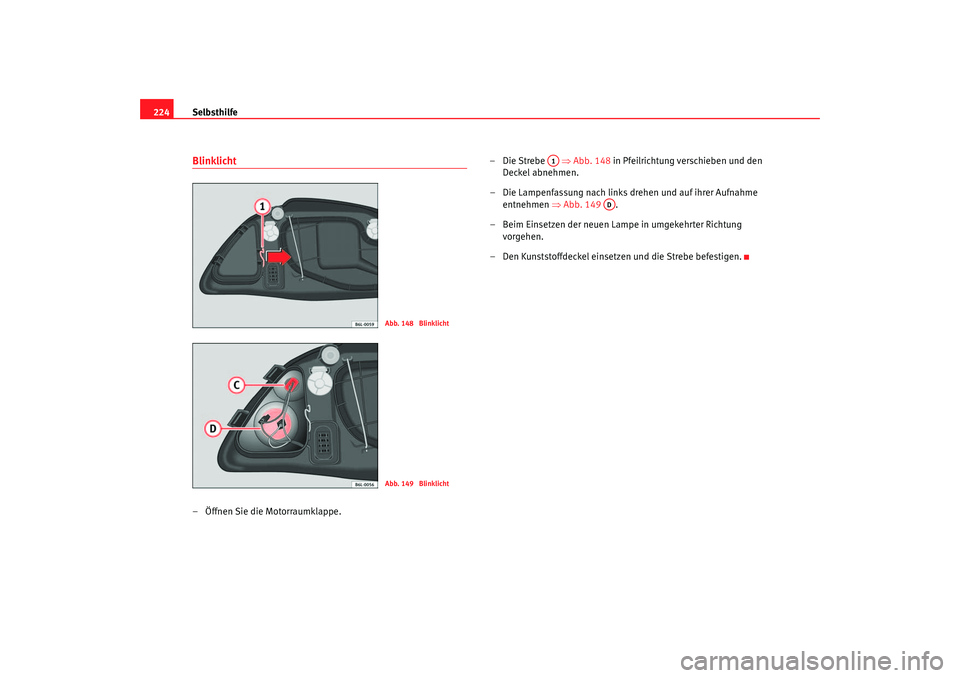

224Blinklicht– Öffnen Sie die Motorraumklappe. –Die Strebe ⇒
Abb. 148 in Pfeilrichtung verschieben und den
Deckel abnehmen.
– Die Lampenfassung nach links drehen und auf ihrer Aufnahme entnehmen ⇒Abb. 149 .
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
– Den Kunststoffdeckel einsetzen und die Strebe befestigen.
Abb. 148 BlinklichtAbb. 149 Blinklicht
A1
AD
cordoba_aleman Seite 224 Freitag, 25. August 2006 1:56 13

Selbsthilfe225
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

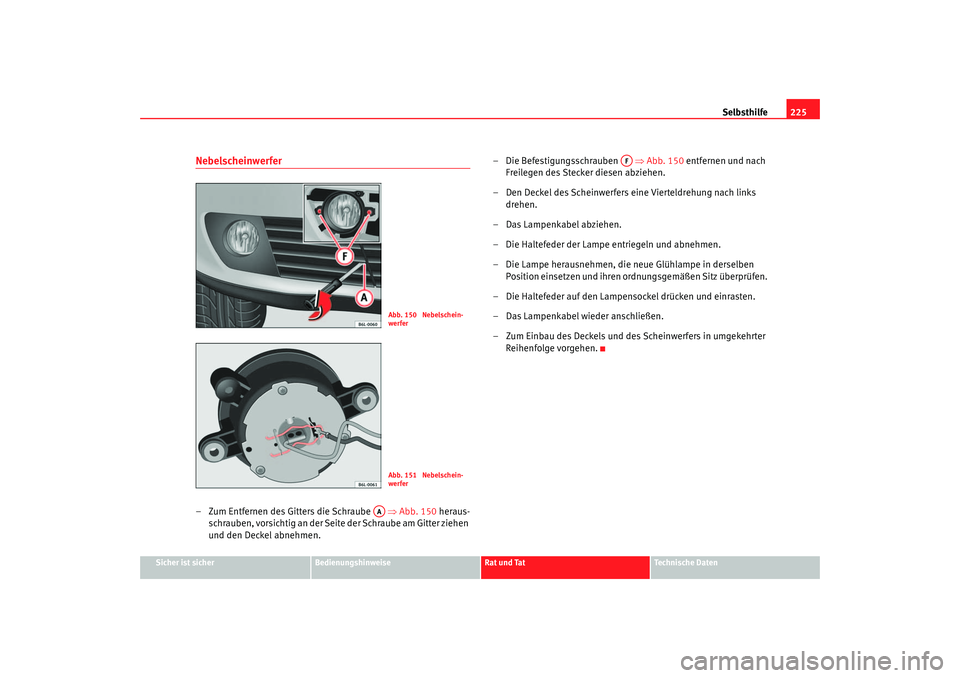

Nebelscheinwerfer– Zum Entfernen des Gitters die Schraube ⇒Abb. 150 heraus-
schrauben, vorsichtig an der Seite der Schraube am Gitter ziehen
und den Deckel abnehmen. – Die Befestigungsschrauben
⇒Abb. 150 entfernen und nach
Freilegen des Stecker diesen abziehen.
– Den Deckel des Scheinwerfers eine Vierteldrehung nach links drehen.
– Das Lampenkabel abziehen.
– Die Haltefeder der Lampe entriegeln und abnehmen.
– Die Lampe herausnehmen, die neue Glühlampe in derselben Position einsetzen und ihren ordnungsgemäßen Sitz überprüfen.
– Die Haltefeder auf den Lampensockel drücken und einrasten.
– Das Lampenkabel wieder anschließen.
– Zum Einbau des Deckels und de s Scheinwerfers in umgekehrter
Reihenfolge vorgehen.
Abb. 150 Nebelschein-
werferAbb. 151 Nebelschein-
werfer
AA
AF
cordoba_aleman Seite 225 Freitag, 25. August 2006 1:56 13

Selbsthilfe

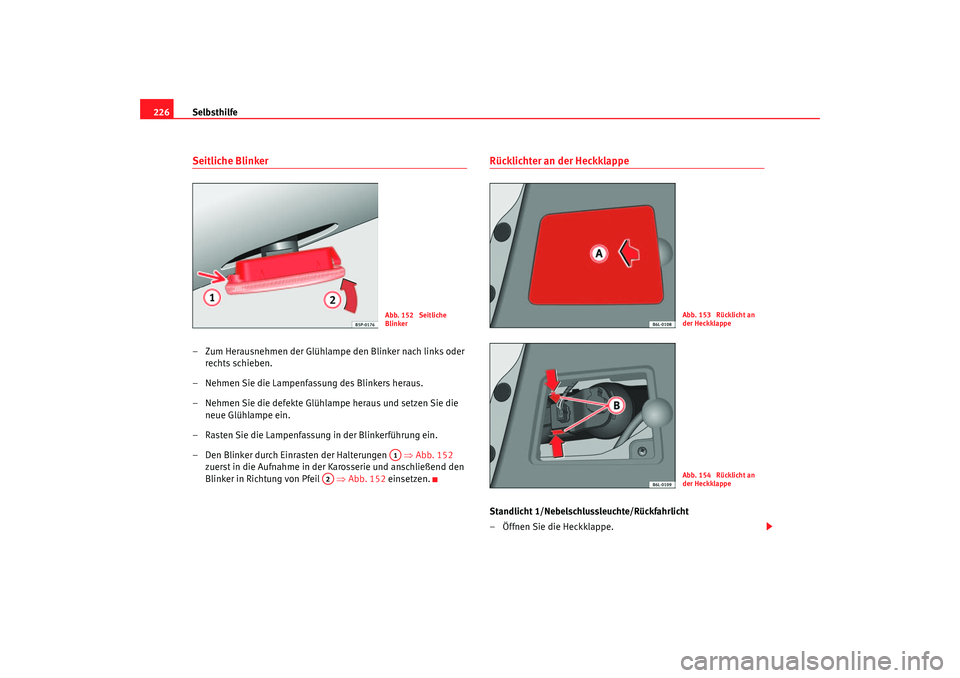

226Seitliche Blinker– Zum Herausnehmen der Glühlampe den Blinker nach links oder
rechts schieben.
– Nehmen Sie die Lampenfassung des Blinkers heraus.
– Nehmen Sie die defekte Glühlampe heraus und setzen Sie die neue Glühlampe ein.
– Rasten Sie die Lampenfassung in der Blinkerführung ein.
– Den Blinker durch Einrasten der Halterungen ⇒Abb. 152
zuerst in die Aufnahme in der Karosserie und anschließend den
Blinker in Richtung von Pfeil ⇒Abb. 152 einsetzen.
Rücklichter an der HeckklappeStandlicht 1/Nebelschlussleuchte/Rückfahrlicht
–Öffnen Sie die Heckklappe.
Abb. 152 Seitliche
BlinkerA1
A2
Abb. 153 Rücklicht an
der HeckklappeAbb. 154 Rücklicht an
der Heckklappe
cordoba_aleman Seite 226 Freitag, 25. August 2006 1:56 13

Selbsthilfe227
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

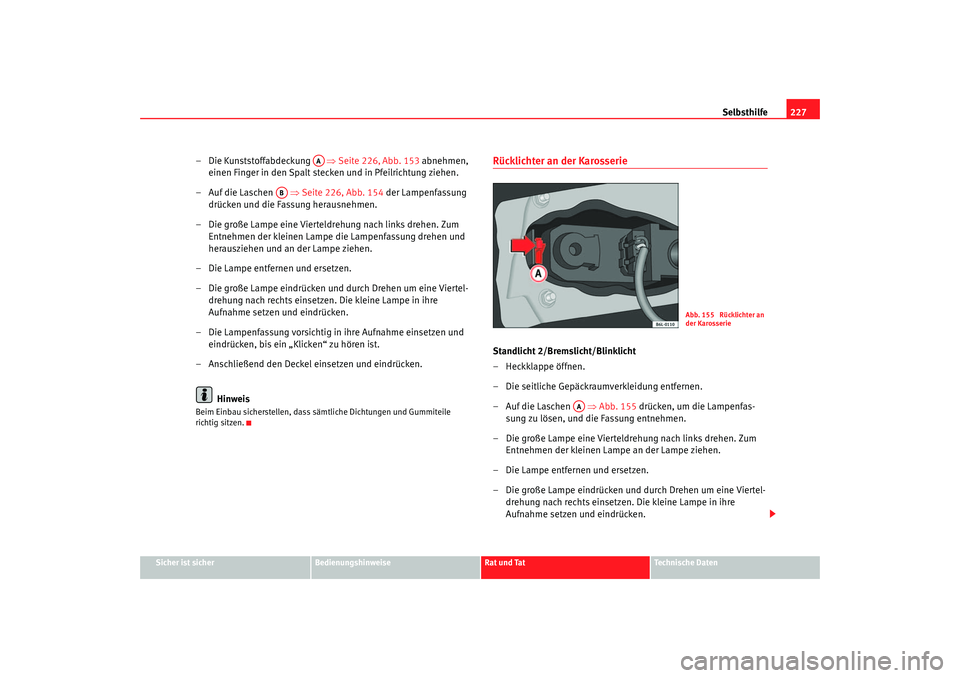

– Die Kunststoffabdeckung ⇒Seite 226, Abb. 153 abnehmen,
einen Finger in den Spalt stecken und in Pfeilrichtung ziehen.
–Auf die Laschen ⇒ Seite 226, Abb. 154 der Lampenfassung
drücken und die Fassung herausnehmen.
– Die große Lampe eine Vierteldrehung nach links drehen. Zum Entnehmen der kleinen Lampe die Lampenfassung drehen und
herausziehen und an der Lampe ziehen.
– Die Lampe entfernen und ersetzen.
– Die große Lampe eindrücken und durch Drehen um eine Viertel- drehung nach rechts einsetzen. Die kleine Lampe in ihre
Aufnahme setzen und eindrücken.
– Die Lampenfassung vorsichtig in ihre Aufnahme einsetzen und eindrücken, bis ein „Klicken“ zu hören ist.
– Anschließend den Deckel einsetzen und eindrücken.
HinweisBeim Einbau sicherstellen, dass sämtliche Dichtungen und Gummiteile
richtig sitzen.
Rücklichter an der KarosserieStandlicht 2/Bremslicht/Blinklicht
– Heckklappe öffnen.
– Die seitliche Gepäckraumverkleidung entfernen.
–Auf die Laschen ⇒Abb. 155 drücken, um die Lampenfas-
sung zu lösen, und die Fassung entnehmen.
– Die große Lampe eine Vierteldrehung nach links drehen. Zum Entnehmen der kleinen Lampe an der Lampe ziehen.
– Die Lampe entfernen und ersetzen.
– Die große Lampe eindrücken und durch Drehen um eine Viertel- drehung nach rechts einsetzen. Die kleine Lampe in ihre
Aufnahme setzen und eindrücken.
AA
AB
Abb. 155 Rücklichter an
der Karosserie
AA
cordoba_aleman Seite 227 Freitag, 25. August 2006 1:56 13

Selbsthilfe
228

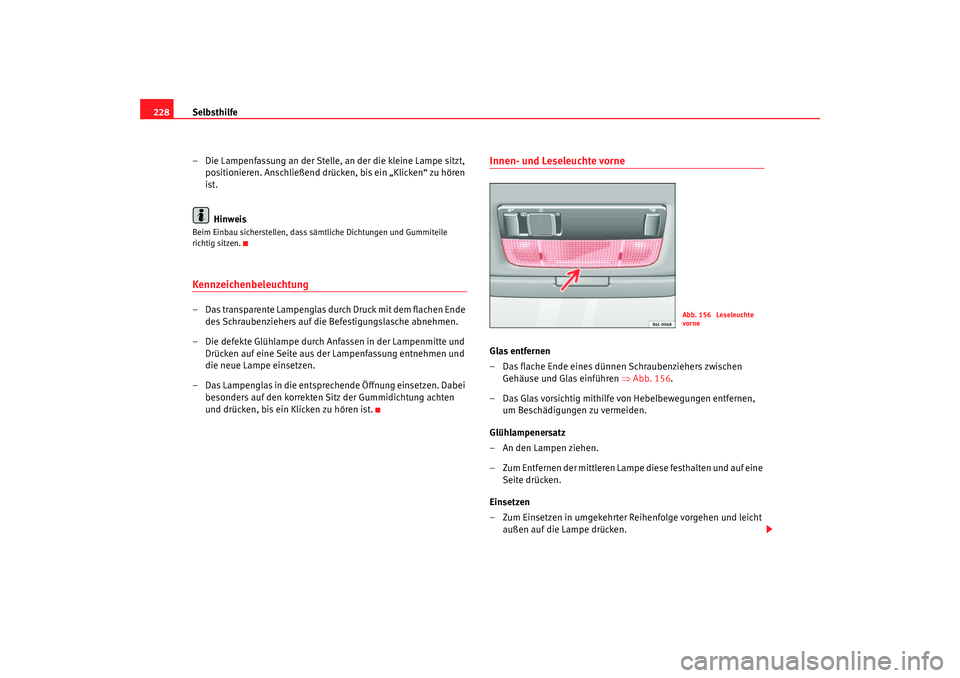

– Die Lampenfassung an der Stelle, an der die kleine Lampe sitzt, positionieren. Anschließend drücken, bis ein „Klicken“ zu hören
ist.
HinweisBeim Einbau sicherstellen, dass sämtliche Dichtungen und Gummiteile
richtig sitzen.Kennzeichenbeleuchtung– Das transparente Lampenglas durch Druck mit dem flachen Ende des Schraubenziehers auf die Befestigungslasche abnehmen.
– Die defekte Glühlampe durch Anfassen in der Lampenmitte und Drücken auf eine Seite aus der Lampenfassung entnehmen und
die neue Lampe einsetzen.
– Das Lampenglas in die entsprechende Öffnung einsetzen. Dabei besonders auf den korrekten Sitz der Gummidichtung achten
und drücken, bis ein Klicken zu hören ist.
Innen- und Leseleuchte vorne Glas entfernen
– Das flache Ende eines dünnen Schraubenziehers zwischen Gehäuse und Glas einführen ⇒ Abb. 156.
– Das Glas vorsichtig mithilfe von Hebelbewegungen entfernen, um Beschädigungen zu vermeiden.
Glühlampenersatz
– An den Lampen ziehen.
– Zum Entfernen der mittleren Lampe diese festhalten und auf eine Seite drücken.
Einsetzen
– Zum Einsetzen in umgekehrter Reihenfolge vorgehen und leicht außen auf die Lampe drücken.
Abb. 156 Leseleuchte
vorne
cordoba_aleman Seite 228 Freitag, 25. August 2006 1:56 13
