Seat Cordoba 2006 Betriebsanleitung (in German)

Beschreibung der Angaben239
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

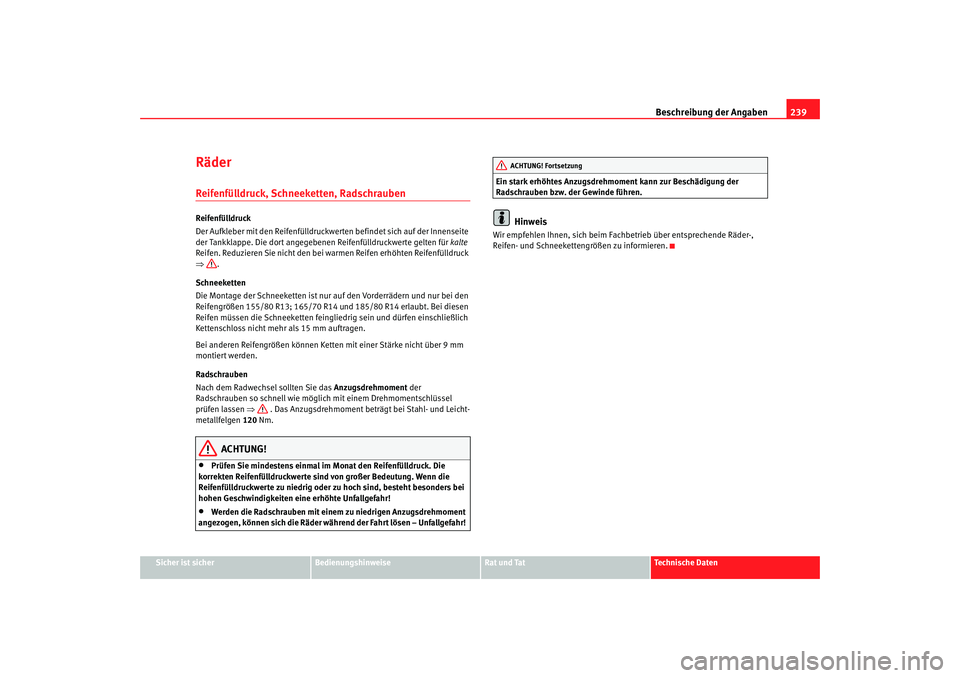

RäderReifenfülldruck, Schneeketten, RadschraubenReifenfülldruck
Der Aufkleber mit den Reifenfülldruckwerten befindet sich auf der Innenseite
der Tankklappe. Die dort angegebenen Reifenfülldruckwerte gelten für kalte
Reifen. Reduzieren Sie nicht den bei warmen Reifen erhöhten Reifenfülldruck
⇒ .
Schneeketten
Die Montage der Schneeketten ist nur auf den Vorderrädern und nur bei den
Reifengrößen 155/80 R13; 165/70 R14 und 185/80 R14 erlaubt. Bei diesen
Reifen müssen die Schneeketten feingliedrig sein und dürfen einschließlich
Kettenschloss nicht mehr als 15 mm auftragen.
Bei anderen Reifengrößen können Kett en mit einer Stärke nicht über 9 mm
montiert werden.
Radschrauben
Nach dem Radwechsel sollten Sie das Anzugsdrehmoment der
Radschrauben so schnell wie mögl ich mit einem Drehmomentschlüssel
prüfen lassen ⇒ . Das Anzugsdrehmoment be trägt bei Stahl- und Leicht-
metallfelgen 120 Nm.
ACHTUNG!
•
Prüfen Sie mindestens einmal im Monat den Reifenfülldruck. Die
korrekten Reifenfülldruckwerte sind von großer Bedeutung. Wenn die
Reifenfülldruckwerte zu niedrig oder zu hoch sind, besteht besonders bei
hohen Geschwindigkeiten eine erhöhte Unfallgefahr!
•
Werden die Radschrauben mit einem zu niedrigen Anzugsdrehmoment
angezogen, können sich die Räder während der Fahrt lösen – Unfallgefahr! Ein stark erhöhtes Anzugsdrehmome
nt kann zur Beschädigung der
Radschrauben bzw. der Gewinde führen.
Hinweis
Wir empfehlen Ihnen, sich beim Fach betrieb über entsprechende Räder-,
Reifen- und Schneekette ngrößen zu informieren.
ACHTUNG! Fortsetzung
cordoba_aleman Seite 239 Freitag, 25. August 2006 1:56 13

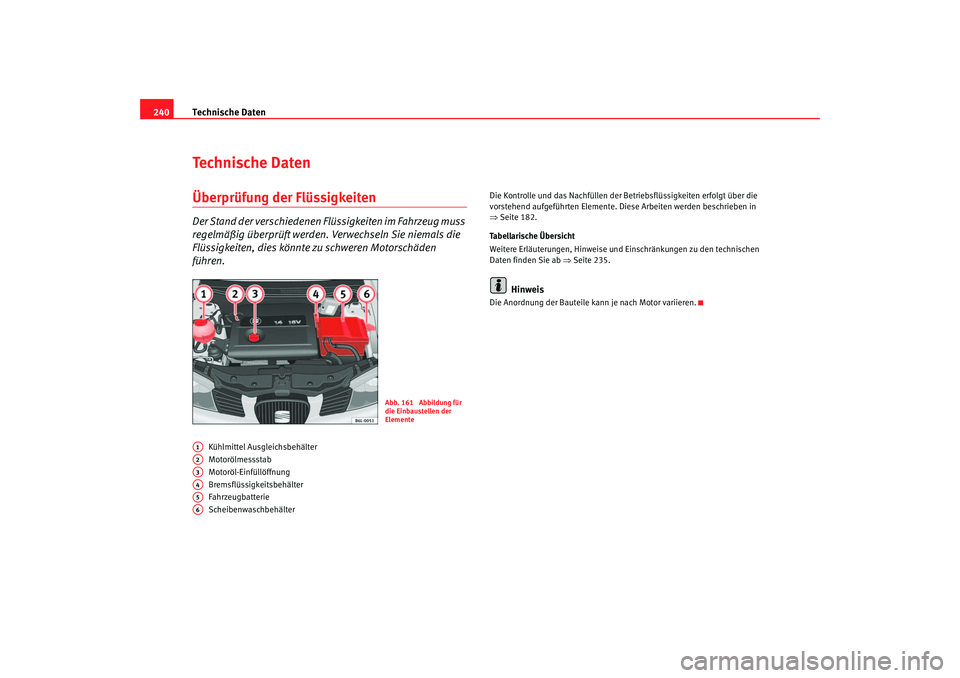

Technische Daten
240Technische DatenÜberprüfung der FlüssigkeitenDer Stand der verschiedenen Flüssigkeiten im Fahrzeug muss
regelmäßig überprüft werden. Verwechseln Sie niemals die
Flüssigkeiten, dies könnte zu schweren Motorschäden
führen.
Kühlmittel Ausgleichsbehälter
Motorölmessstab
Motoröl-Einfüllöffnung
Bremsflüssigkeitsbehälter
Fahrzeugbatterie
Scheibenwaschbehälter Die Kontrolle und das Nachfüllen der Betriebsflüssigkeiten erfolgt über die
vorstehend aufgeführten Elemente. Diese Arbeiten werden beschrieben in
⇒
Seite 182.
Tabellarische Übersicht
Weitere Erläuterungen, Hinweise und Einschränkungen zu den technischen
Daten finden Sie ab ⇒Seite 235.
Hinweis
Die Anordnung der Bauteile kann je nach Motor variieren.
Abb. 161 Abbildung für
die Einbaustellen der
Elemente
A1A2A3A4A5A6
cordoba_aleman Seite 240 Freitag, 25. August 2006 1:56 13

Technische Daten241
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Benzinmotor 1.2 51 kW (69 PS)Motordaten
Leistung
Gewichte
AnhängelastenLeistung in kW (PS)
bei 1/min 51 (69)/ 5400
größtes Drehmoment in Nm bei 1/min 112/ 3000
Zylinderzahl/Hubraum in cm
3
3/ 1198
Verdichtung 10,5+/- 0,3
Kraftstoff Super 95 ROZ
a) /Normal 91 ROZ
a) b)
a)Research- Oktan- Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.b)Mit geringfügigem LeistungsverlustHöchstgeschwindigkeit in km/h 171
Beschleunigung 0 -80 km/h in Sek. 9,7
Beschleunigung 0 -100 km/h in Sek. 14,7
zulässiges Gesamtgewicht in kg 1580
Gewicht im Fahrbetrieb (einschal. Fahrer) in kg 1141
zulässige Vorderachslast in kg 810
zulässige Hinterachslast in kg 830
zulässige Dachlast in kg 75
Anhänger ohne Bremse bei Steigungen bis 12% 500
Anhänger mit Bremse bei Steigungen bis 12% 800
cordoba_aleman Seite 241 Freitag, 25. August 2006 1:56 13

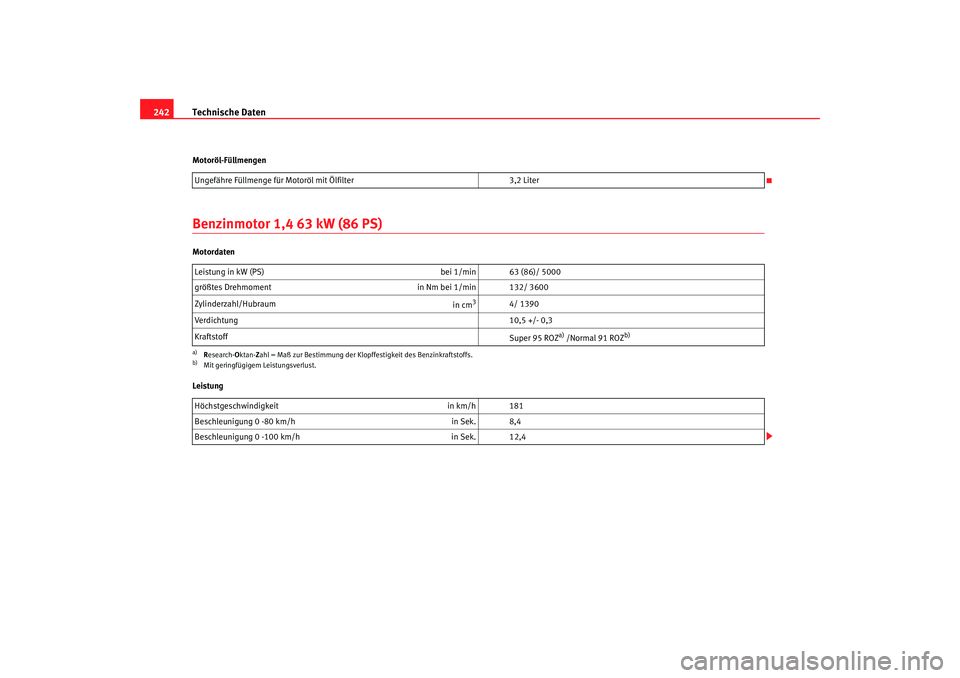

Technische Daten
242Motoröl-FüllmengenBenzinmotor 1,4 63 kW (86 PS)Motordaten
Leistung Ungefähre Füllmenge für Motoröl mit Ölfilter
3,2 Liter
Leistung in kW (PS) bei 1/min 63 (86)/ 5000
größtes Drehmoment in Nm bei 1/min 132/ 3600
Zylinderzahl/Hubraum in cm
3
4/ 1390
Verdichtung 10,5 +/- 0,3
Kraftstoff Super 95 ROZ
a) /Normal 91 ROZ
b)
a)Research- Oktan- Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.b)Mit geringfügigem Leistungsverlust.Höchstgeschwindigkeit in km/h 181
Beschleunigung 0 -80 km/h in Sek. 8,4
Beschleunigung 0 - 100 km/h in Sek. 12,4
cordoba_aleman Seite 242 Freitag, 25. August 2006 1:56 13

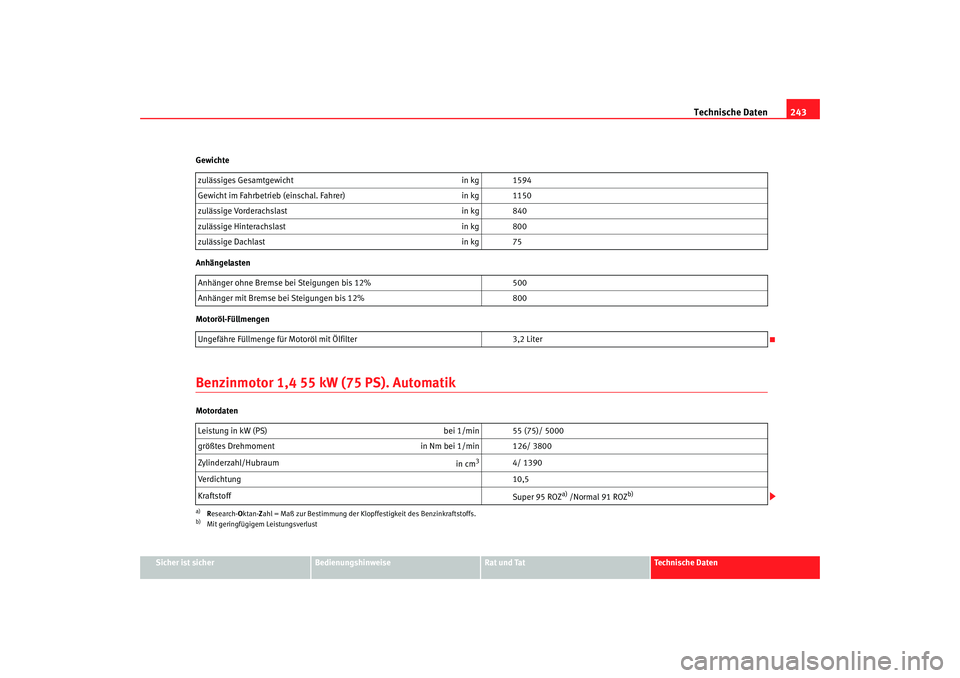

Technische Daten243
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Gewichte
Anhängelasten
Motoröl-Füllmengen
Benzinmotor 1,4 55 kW (75 PS). AutomatikMotordaten
zulässiges Gesamtgewicht
in kg 1594
Gewicht im Fahrbetrieb (einschal. Fahrer) in kg 1150
zulässige Vorderachslast in kg 840
zulässige Hinterachslast in kg 800
zulässige Dachlast in kg 75
Anhänger ohne Bremse bei Steigungen bis 12% 500
Anhänger mit Bremse bei Steigungen bis 12% 800
Ungefähre Füllmenge für Motoröl mit Ölfilter 3,2 Liter
Leistung in kW (PS) bei 1/min 55 (75)/ 5000
größtes Drehmoment in Nm bei 1/min 126/ 3800
Zylinderzahl/Hubraum in cm
3
4/ 1390
Verdichtung 10,5
Kraftstoff Super 95 ROZ
a) /Normal 91 ROZ
b)
a)Research- Oktan- Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.b)Mit geringfügigem Leistungsverlust
cordoba_aleman Seite 243 Freitag, 25. August 2006 1:56 13

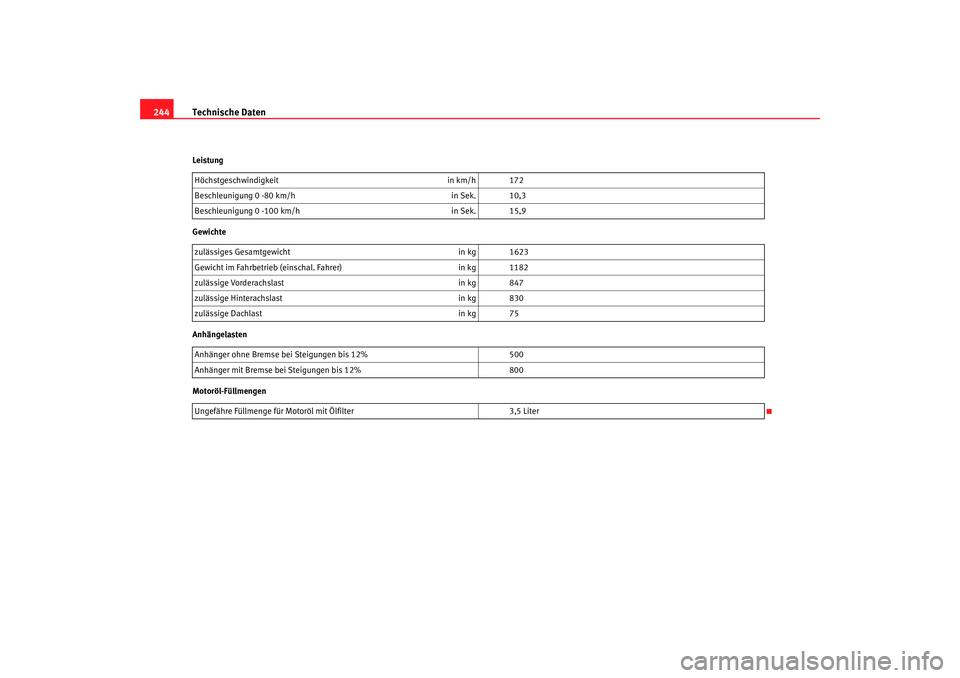

Technische Daten
244Leistung
Gewichte
Anhängelasten
Motoröl-Füllmengen Höchstgeschwindigkeit
in km/h 172
Beschleunigung 0 - 80 km/h in Sek. 10,3
Beschleunigung 0 - 100 km/h in Sek. 15,9
zulässiges Gesamtgewicht in kg 1623
Gewicht im Fahrbetrieb (einschal. Fahrer) in kg 1182
zulässige Vorderachslast in kg 847
zulässige Hinterachslast in kg 830
zulässige Dachlast in kg 75
Anhänger ohne Bremse bei Steigungen bis 12% 500
Anhänger mit Bremse bei Steigungen bis 12% 800
Ungefähre Füllmenge für Motoröl mit Ölfilter 3,5 Liter
cordoba_aleman Seite 244 Freitag, 25. August 2006 1:56 13

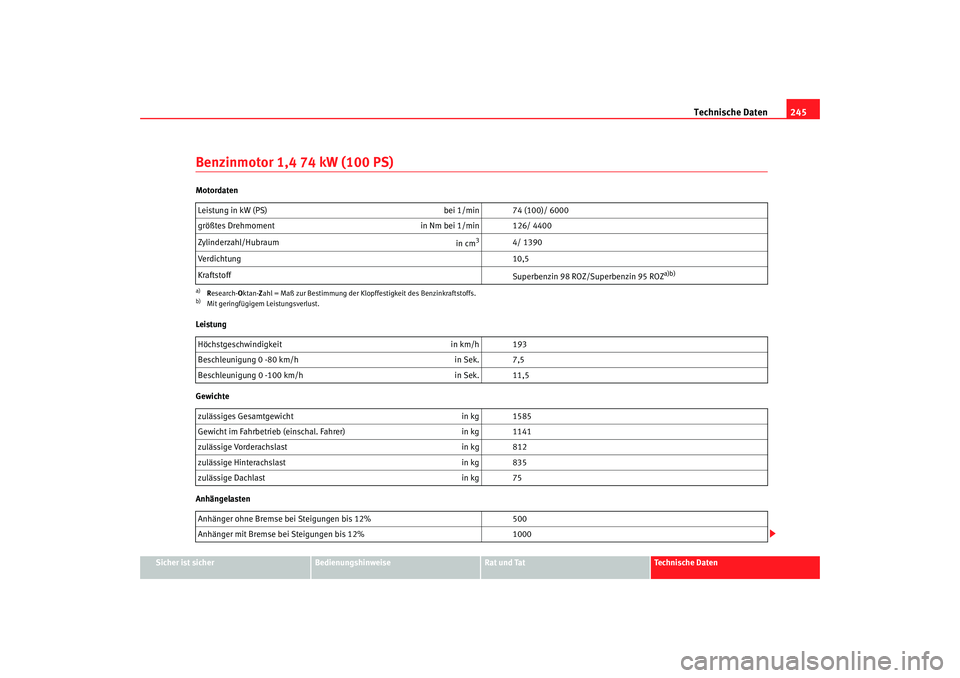

Technische Daten245
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Benzinmotor 1,4 74 kW (100 PS)Motordaten
Leistung
Gewichte
AnhängelastenLeistung in kW (PS)
bei 1/min 74 (100)/ 6000
größtes Drehmoment in Nm bei 1/min 126/ 4400
Zylinderzahl/Hubraum in cm
3
4/ 1390
Verdichtung 10,5
Kraftstoff Superbenzin 98 ROZ/Superbenzin 95 ROZ
a)b)
a)Research- Oktan- Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.b)Mit geringfügigem Leistungsverlust.Höchstgeschwindigkeit in km/h 193
Beschleunigung 0 -80 km/h in Sek. 7,5
Beschleunigung 0 -100 km/h in Sek. 11,5
zulässiges Gesamtgewicht in kg 1585
Gewicht im Fahrbetrieb (einschal. Fahrer) in kg 1141
zulässige Vorderachslast in kg 812
zulässige Hinterachslast in kg 835
zulässige Dachlast in kg 75
Anhänger ohne Bremse bei Steigungen bis 12% 500
Anhänger mit Bremse bei Steigungen bis 12% 1000
cordoba_aleman Seite 245 Freitag, 25. August 2006 1:56 13

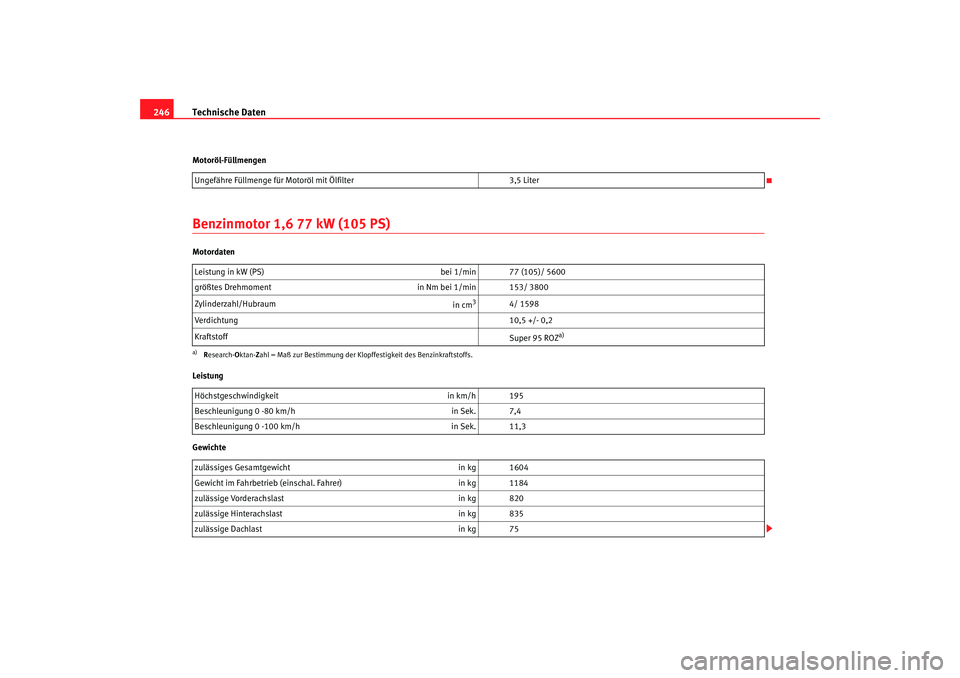

Technische Daten
246Motoröl-FüllmengenBenzinmotor 1,6 77 kW (105 PS)Motordaten
Leistung
Gewichte Ungefähre Füllmenge für Motoröl mit Ölfilter
3,5 Liter
Leistung in kW (PS) bei 1/min 77 (105)/ 5600
größtes Drehmoment in Nm bei 1/min 153/ 3800
Zylinderzahl/Hubraum in cm
3
4/ 1598
Verdichtung 10,5 +/- 0,2
Kraftstoff Super 95 ROZ
a)
a)Research- Oktan- Zahl = Maß zur Bestimmung der Klopffestigkeit des Benzinkraftstoffs.Höchstgeschwindigkeit in km/h 195
Beschleunigung 0 -80 km/h in Sek. 7,4
Beschleunigung 0 - 100 km/h in Sek. 11,3
zulässiges Gesamtgewicht in kg 1604
Gewicht im Fahrbetrieb (einschal. Fahrer) in kg 1184
zulässige Vorderachslast in kg 820
zulässige Hinterachslast in kg 835
zulässige Dachlast in kg 75
cordoba_aleman Seite 246 Freitag, 25. August 2006 1:56 13

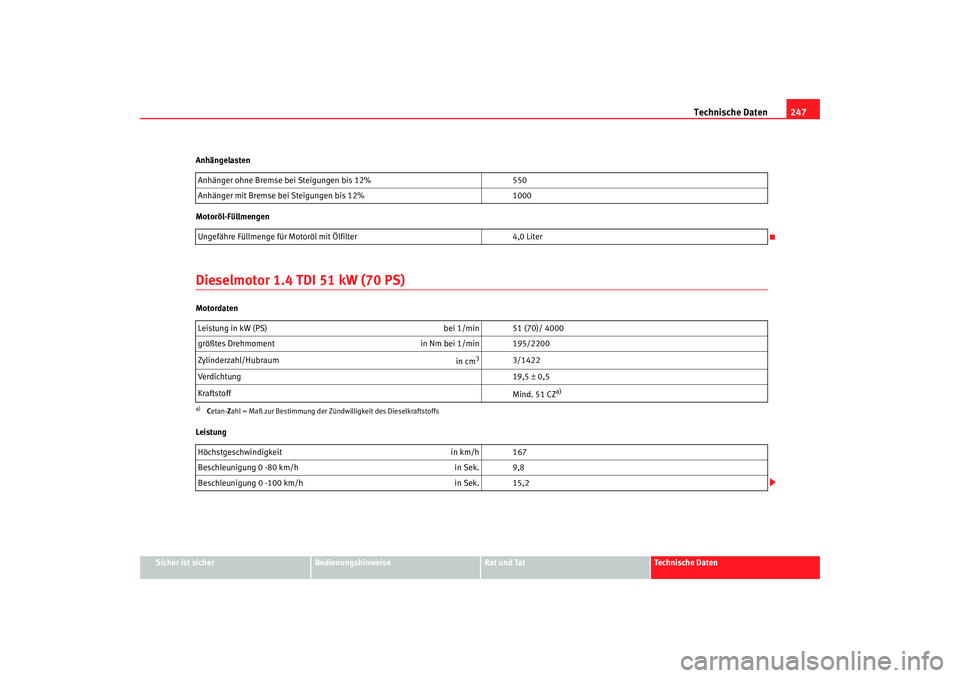

Technische Daten247
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Anhängelasten
Motoröl-Füllmengen
Dieselmotor 1.4 TDI 51 kW (70 PS)Motordaten
Leistung
Anhänger ohne Bremse bei Steigungen bis 12%
550
Anhänger mit Bremse bei Steigungen bis 12% 1000
Ungefähre Füllmenge für Motoröl mit Ölfilter 4,0 Liter
Leistung in kW (PS) bei 1/min 51 (70)/ 4000
größtes Drehmoment in Nm bei 1/min 195/2200
Zylinderzahl/Hubraum in cm
3
3/1422
Verdichtung 19,5 ± 0,5
Kraftstoff Mind. 51 CZ
a)
a)Cetan- Zahl = Maß zur Bestimmung der Zündwilligkeit des DieselkraftstoffsHöchstgeschwindigkeit in km/h 167
Beschleunigung 0 -80 km/h in Sek. 9,8
Beschleunigung 0 -100 km/h in Sek. 15,2
cordoba_aleman Seite 247 Freitag, 25. August 2006 1:56 13

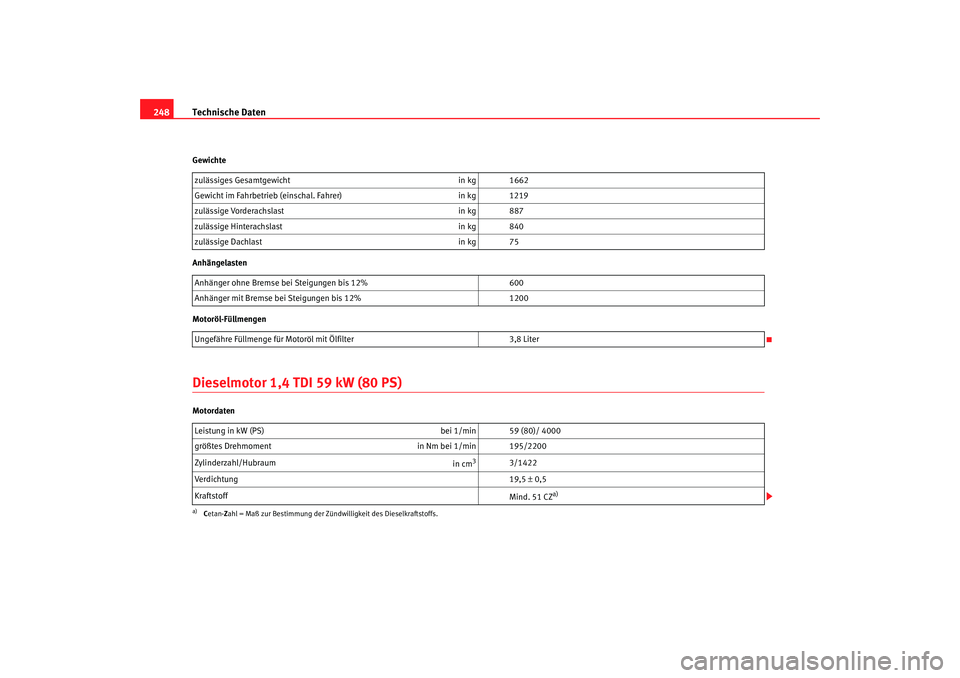

Technische Daten
248Gewichte
Anhängelasten
Motoröl-FüllmengenDieselmotor 1,4 TDI 59 kW (80 PS)Motordaten zulässiges Gesamtgewicht
in kg 1662
Gewicht im Fahrbetrieb (einschal. Fahrer) in kg 1219
zulässige Vorderachslast in kg 887
zulässige Hinterachslast in kg 840
zulässige Dachlast in kg 75
Anhänger ohne Bremse bei Steigungen bis 12% 600
Anhänger mit Bremse bei Steigungen bis 12% 1200
Ungefähre Füllmenge für Motoröl mit Ölfilter 3,8 Liter
Leistung in kW (PS) bei 1/min 59 (80)/ 4000
größtes Drehmoment in Nm bei 1/min 195/2200
Zylinderzahl/Hubraum in cm
3
3/1422
Verdichtung 19,5 ± 0,5
Kraftstoff Mind. 51 CZ
a)
a)Cetan- Zahl = Maß zur Bestimmung der Zündwilligkeit des Dieselkraftstoffs.
cordoba_aleman Seite 248 Freitag, 25. August 2006 1:56 13
