Seat Cordoba 2006 Betriebsanleitung (in German)

Sicherheit von Kindern49
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

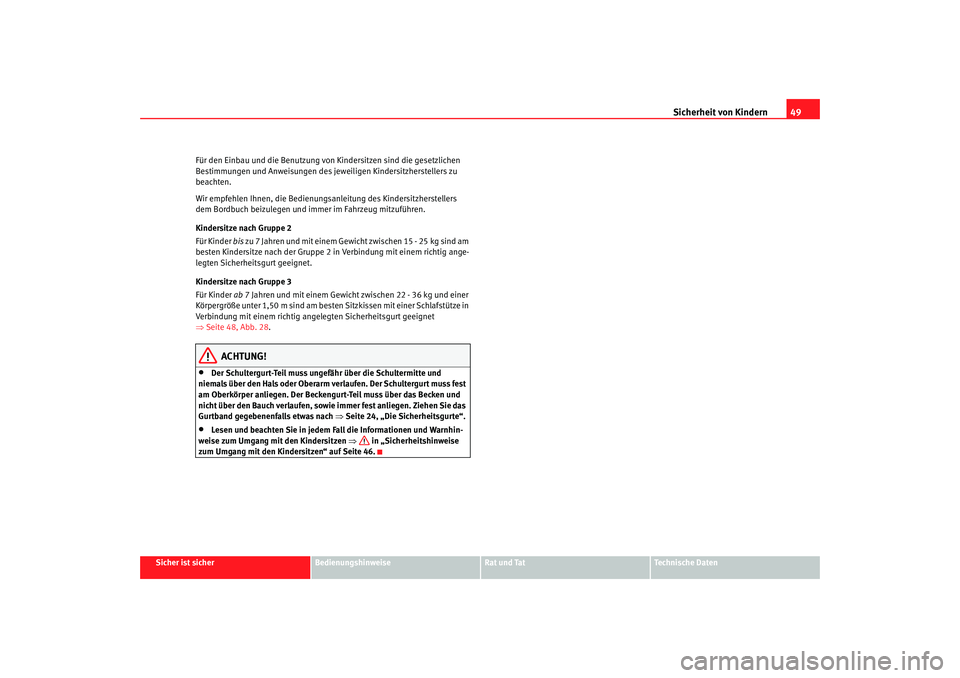

Für den Einbau und die Benutzung von Kindersitzen sind die gesetzlichen
Bestimmungen und Anweisungen des jeweiligen Kindersitzherstellers zu
beachten.
Wir empfehlen Ihnen, die Bedienungsanleitung des Kindersitzherstellers
dem Bordbuch beizulegen und i
mmer im Fahrzeug mitzuführen.
Kindersitze nach Gruppe 2
Für Kinder bis zu 7 Jahren und mit einem Gewicht zwischen 15 - 25 kg sind am
besten Kindersitze nach der Gruppe 2 in Verbindung mit einem richtig ange-
legten Sicherheitsgurt geeignet.
Kindersitze nach Gruppe 3
Für Kinder ab 7 Jahren und mit einem Gewicht zwischen 22 - 36 kg und einer
Körpergröße unter 1,50 m sind am besten Sitzkissen mit einer Schlafstütze in
Verbindung mit einem richtig angelegten Sicherheitsgurt geeignet
⇒ Seite 48, Abb. 28 .
ACHTUNG!
•
Der Schultergurt-Teil muss ungefähr über die Schultermitte und
niemals über den Hals oder Oberarm verlaufen. Der Schultergurt muss fest
am Oberkörper anliegen. Der Beckengurt-Teil muss über das Becken und
nicht über den Bauch verlaufen, sowie immer fest anliegen. Ziehen Sie das
Gurtband gegebenenfalls etwas nach ⇒ Seite 24, „Die Sicherheitsgurte“.
•
Lesen und beachten Sie in jedem Fall die Informationen und Warnhin-
weise zum Umgang mit den Kindersitzen ⇒ in „Sicherheitshinweise
zum Umgang mit den Kindersitzen“ auf Seite 46.
cordoba_aleman Seite 49 Freitag, 25. August 2006 1:56 13

Sicherheit von Kindern

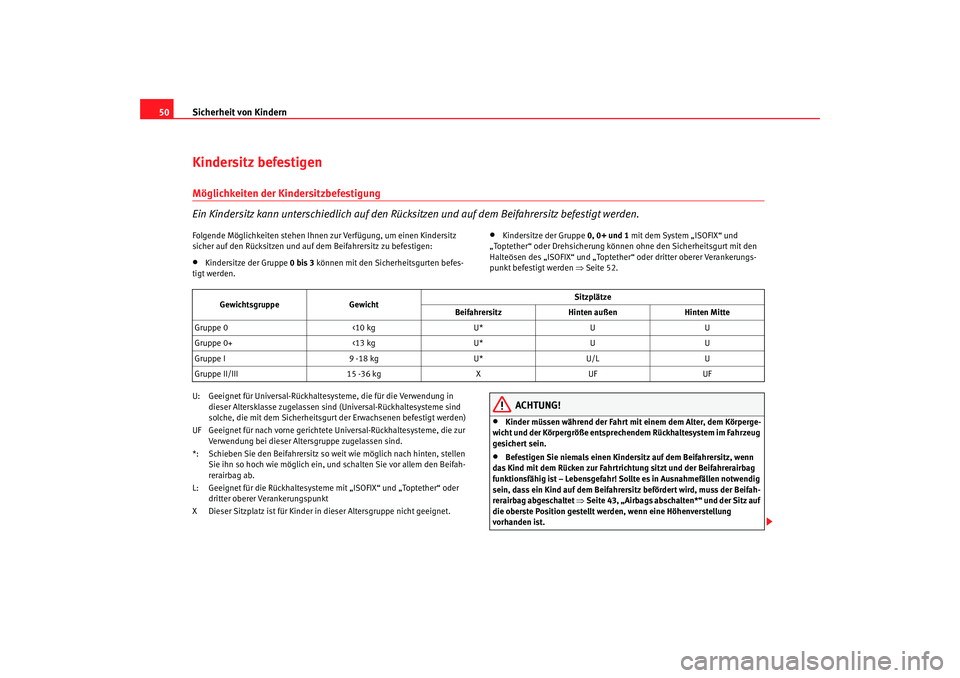

50Kindersitz befestigenMöglichkeiten der Kindersitzbefestigung
Ein Kindersitz kann unterschiedlich auf den Rücksitzen und auf dem Beifahrersitz befestigt werden.Folgende Möglichkeiten stehen Ihnen zur Verfügung, um einen Kindersitz
sicher auf den Rücksitzen und auf dem Beifahrersitz zu befestigen:•
Kindersitze der Gruppe 0 bis 3 können mit den Sich erheitsgurten befes-
tigt werden.
•
Kindersitze der Gruppe 0, 0+ und 1 mit dem System „ISOFIX“ und
„Toptether“ oder Drehsicherung können ohne den Sicherheitsgurt mit den
Halteösen des „ISOFIX“ und „Toptether “ oder dritter oberer Verankerungs-
punkt befestigt werden ⇒Seite 52.
U: Geeignet für Universal-Rückhaltesysteme, die für die Verwendung in dieser Altersklasse zugelassen sind (Universal-Rückhaltesysteme sind
solche, die mit dem Sicherheitsgurt der Erwachsenen befestigt werden)
UF Geeignet für nach vorne gerichtete Universal-Rückhaltesysteme, die zur
Verwendung bei dieser Altersgruppe zugelassen sind.
*: Schieben Sie den Beifahrersitz so weit wie möglich nach hinten, stellen Sie ihn so hoch wie möglich ein, und schalten Sie vor allem den Beifah-
rerairbag ab.
L: Geeignet für die Rückhaltesysteme mit „ISOFIX“ und „Toptether“ oder
dritter oberer Verankerungspunkt
X Dieser Sitzplatz ist für Kinder in dieser Altersgruppe nicht geeignet.
ACHTUNG!
•
Kinder müssen während der Fahrt mit einem dem Alter, dem Körperge-
wicht und der Körpergröße entsprechendem Rückhaltesystem im Fahrzeug
gesichert sein.
•
Befestigen Sie niemals einen Kindersitz auf dem Beifahrersitz, wenn
das Kind mit dem Rücken zur Fahrtrichtung sitzt und der Beifahrerairbag
funktionsfähig ist – Lebensgefahr! Sollte es in Ausnahmefällen notwendig
sein, dass ein Kind auf dem Beifahrersitz befördert wird, muss der Beifah-
rerairbag abgeschaltet ⇒ Seite 43, „Airbags abschalten*“ und der Sitz auf
die oberste Position gestellt werden, wenn eine Höhenverstellung
vorhanden ist.
Gewichtsgruppe
Gewicht Sitzplätze
Beifahrersitz Hinten außen Hinten Mitte
Gruppe 0 <10 kgU*UU
Gruppe 0+ <13 kgU*UU
Gruppe I 9 -18 kgU*U/L U
Gruppe II/III 15 -36 kgXUF UF
cordoba_aleman Seite 50 Freitag, 25. August 2006 1:56 13

Sicherheit von Kindern51
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•

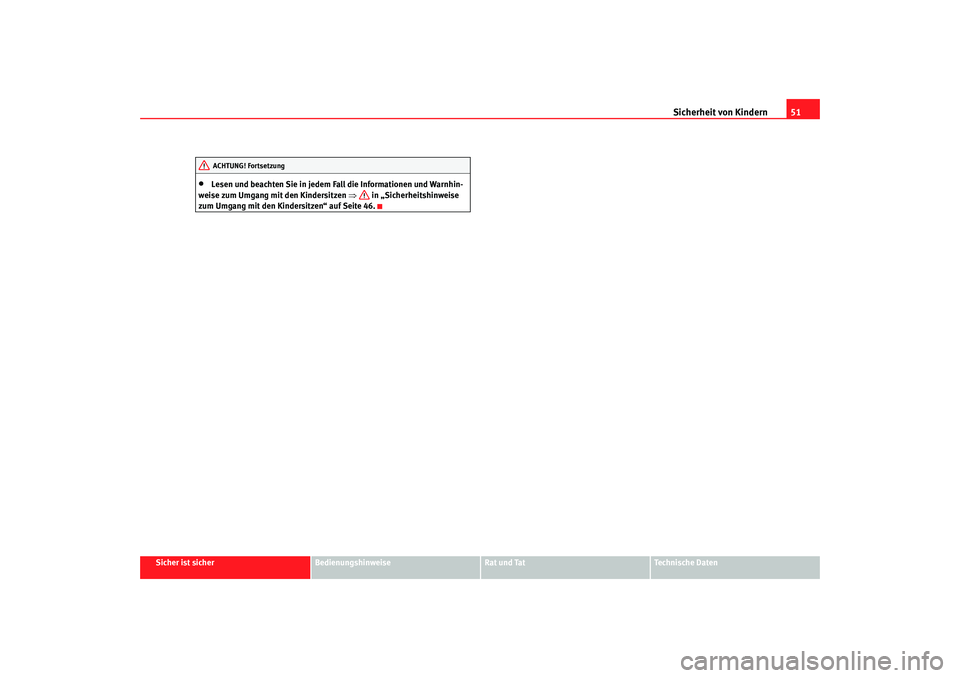

Lesen und beachten Sie in jedem Fall die Informationen und Warnhin-
weise zum Umgang mit den Kindersitzen ⇒ in „Sicherheitshinweise
zum Umgang mit den Kindersitzen“ auf Seite 46.ACHTUNG! Fortsetzung
cordoba_aleman Seite 51 Freitag, 25. August 2006 1:56 13

Sicherheit von Kindern

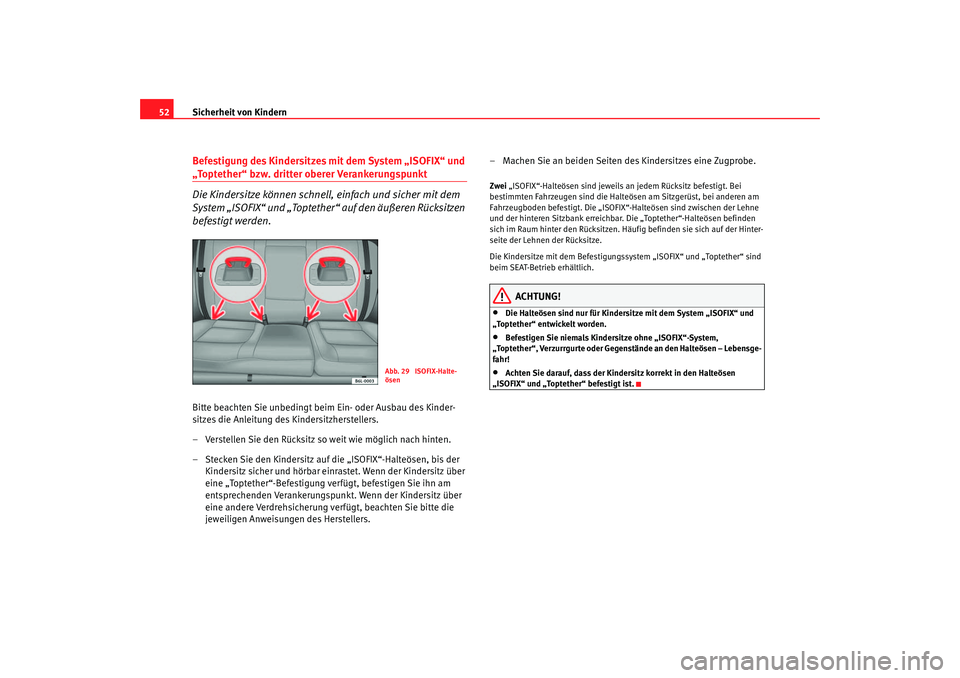

52Befestigung des Kindersitzes mit dem System „ISOFIX“ und „Toptether“ bzw. dritter oberer Verankerungspunkt
Die Kindersitze können schnell, einfach und sicher mit dem
System „ISOFIX“ und „Toptether“ auf den äußeren Rücksitzen
befestigt werden.Bitte beachten Sie unbedingt beim Ein- oder Ausbau des Kinder-
sitzes die Anleitung des Kindersitzherstellers.
– Verstellen Sie den Rücksitz so weit wie möglich nach hinten.
– Stecken Sie den Kindersitz auf die „ISOFIX“-Halteösen, bis der
Kindersitz sicher und hörbar einrastet. Wenn der Kindersitz über
eine „Toptether“-Befestigung verfügt, befestigen Sie ihn am
entsprechenden Verankerungspunkt. Wenn der Kindersitz über
eine andere Verdrehsicherung verfügt, beachten Sie bitte die
jeweiligen Anweisungen des Herstellers. – Machen Sie an beiden Seiten des Kindersitzes eine Zugprobe.
Zwei
„ISOFIX“-Halteös en sind jeweils an jedem Rücksitz befestigt. Bei
bestimmten Fahrzeugen sind die Halteösen am Sitzgerüst, bei anderen am
Fahrzeugboden befestigt. Die „ISOFIX“ -Halteösen sind zwischen der Lehne
und der hinteren Sitzbank erreichbar . Die „Toptether“-Halteösen befinden
sich im Raum hinter den Rücksitzen. Häufig befinden sie sich auf der Hinter-
seite der Lehnen der Rücksitze.
Die Kindersitze mit dem Befestigungssys tem „ISOFIX“ und „Toptether“ sind
beim SEAT-Betrieb erhältlich.
ACHTUNG!
•
Die Halteösen sind nur für Kindersitze mit dem System „ISOFIX“ und
„Toptether“ entwickelt worden.
•
Befestigen Sie niemals Kindersitze ohne „ISOFIX“-System,
„Toptether“, Verzurrgurte oder Geg enstände an den Halteösen – Lebensge-
fahr!
•
Achten Sie darauf, dass der Kindersitz korrekt in den Halteösen
„ISOFIX“ und „Toptether“ befestigt ist.
Abb. 29 ISOFIX-Halte-
ösen
cordoba_aleman Seite 52 Freitag, 25. August 2006 1:56 13

53
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
cordoba_aleman Seite 53 Freitag, 25. August 2006 1:56 13

54

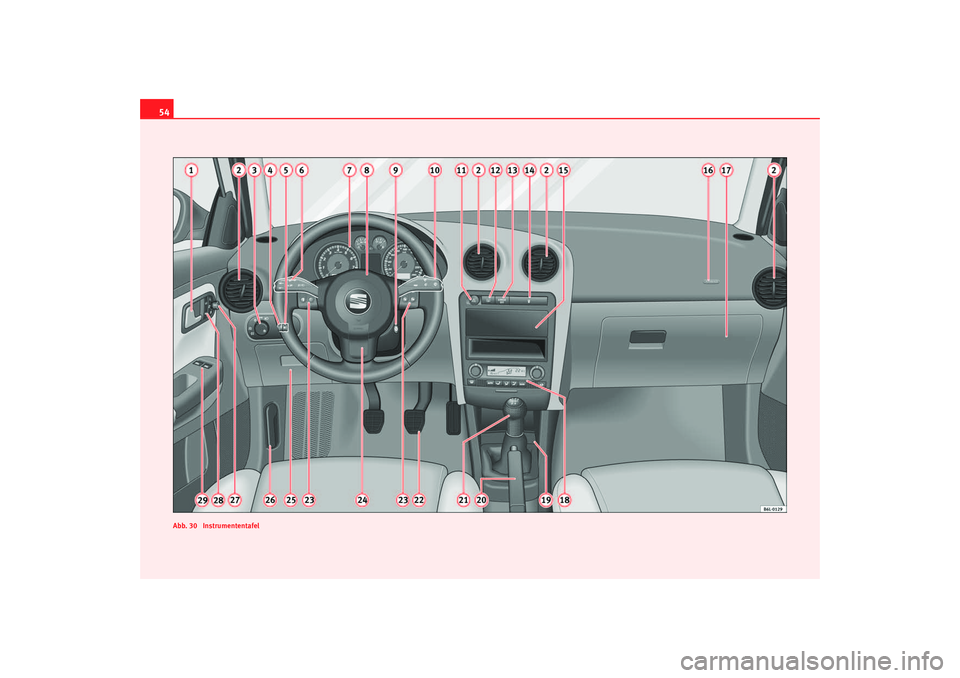

Abb. 30 Instrumententafelcordoba_aleman Seite 54 Freitag, 25. August 2006 1:56 13

Cockpit55
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

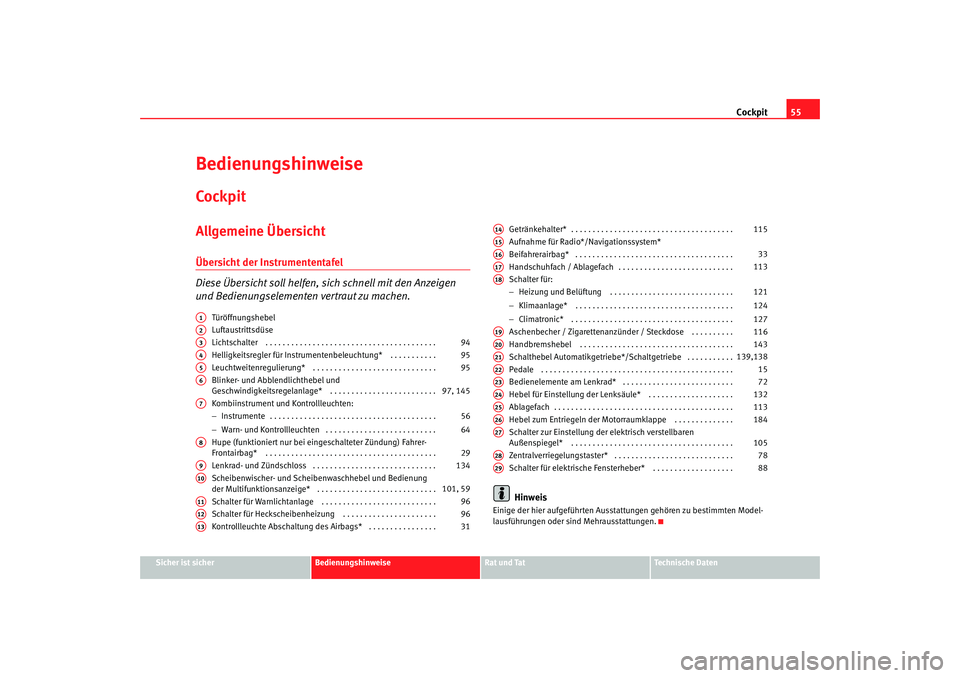

BedienungshinweiseCockpitAllgemeine ÃœbersichtÃœbersicht der Instrumententafel
Diese Ãœbersicht soll helfen, si ch schnell mit den Anzeigen
und Bedienungselementen vertraut zu machen.
Türöffnungshebel
Luftaustrittsdüse
Lichtschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Helligkeitsregler für Instrumentenbe leuchtung* . . . . . . . . . . .
Leuchtweitenregulierung* . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Blinker- und Abblendlichthebel und
Geschwindigkeitsregelanlage* . . . . . . . . . . . . . . . . . . . . . . . . .
Kombiinstrument und Kontrollleuchten:
− Instrumente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Warn- und Kontrollleuchten . . . . . . . . . . . . . . . . . . . . . . . . . .
Hupe (funktioniert nur bei eingeschalteter Zündung) Fahrer-
Frontairbag* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Lenkrad- und Zündschloss . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Scheibenwischer- und Scheibenwaschhebel und Bedienung
der Multifunktionsanzeige* . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalter für Warnlichtanlage . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalter für Heckscheibenheizung . . . . . . . . . . . . . . . . . . . . . .
Kontrollleuchte Abschaltung des Airbags* . . . . . . . . . . . . . . . . Getränkehalter* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Aufnahme für Radio*/Navigationssystem*
Beifahrerairbag* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Handschuhfach / Ablagefach . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalter für:
−
Heizung und Belüftung . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Klimaanlage* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Aschenbecher / Zigarettenanzünder / Steckdose . . . . . . . . . .
Handbremshebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalthebel Automatikgetriebe*/Schaltgetriebe . . . . . . . . . . .
Pedale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Bedienelemente am Lenkrad* . . . . . . . . . . . . . . . . . . . . . . . . . .
Hebel für Einstellung der Lenksäule* . . . . . . . . . . . . . . . . . . . .
Ablagefach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Hebel zum Entriegeln der Motorraumklappe . . . . . . . . . . . . . .
Schalter zur Einstellung de r elektrisch verstellbaren
Außenspiegel* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Zentralverriegelungstaster* . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalter für elektrische Fensterheber* . . . . . . . . . . . . . . . . . . .
Hinweis
Einige der hier aufgeführten Aussta ttungen gehören zu bestimmten Model-
lausführungen oder sind Mehrausstattungen.
A1A2A3
94
A4
95
A5
95
A6
97, 145
A7
56
64
A8
29
A9
134
A10
101, 59
A11
96
A12
96
A13
31
A14
115
A15A16
33
A17
113
A18
121
124
127
A19
116
A20
143
A21
139,138
A22
15
A23
72
A24
132
A25
113
A26
184
A27
105
A28
78
A29
88
cordoba_aleman Seite 55 Freitag, 25. August 2006 1:56 13

Cockpit

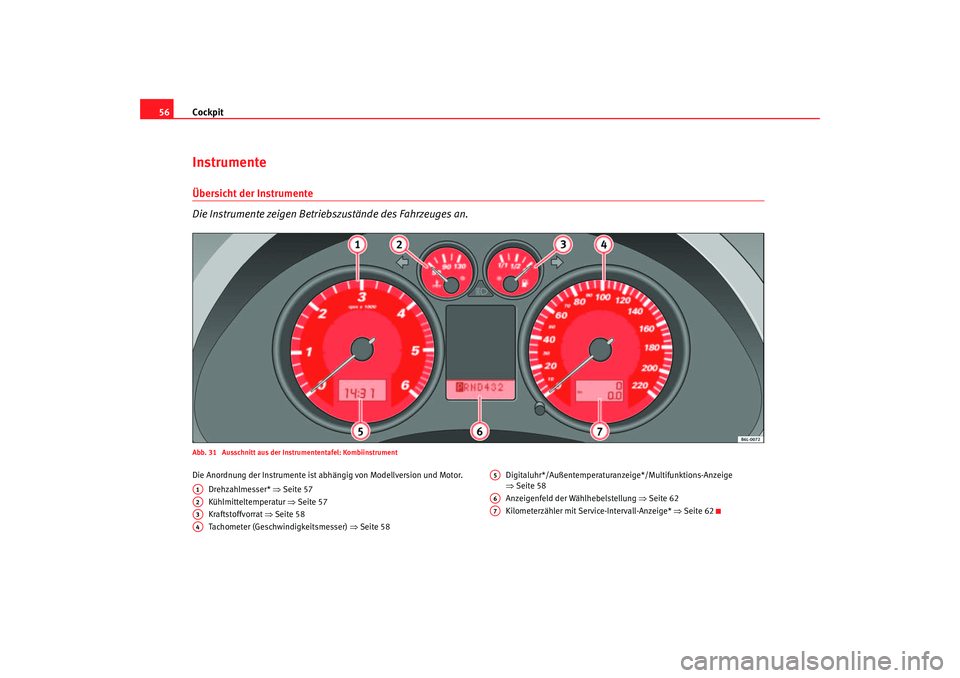

56InstrumenteÃœbersicht der Instrumente
Die Instrumente zeigen Betriebszustände des Fahrzeuges an.Abb. 31 Ausschnitt aus der Instrumententafel: KombiinstrumentDie Anordnung der Instrumente ist ab hängig von Modellversion und Motor.
Drehzahlmesser* ⇒Seite 57
Kühlmitteltemperatur ⇒Seite 57
Kraftstoffvorrat ⇒Seite 58
Tachometer (Geschwindigkeitsmesser) ⇒Seite 58 Digitaluhr*/Außentemperaturanzeige*/Multifunktions-Anzeige
⇒
Seite 58
Anzeigenfeld der Wählhebelstellung ⇒Seite 62
Kilometerzähler mit Service-Intervall-Anzeige* ⇒Seite 62A1A2A3A4
A5A6A7
cordoba_aleman Seite 56 Freitag, 25. August 2006 1:56 13

Cockpit57
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

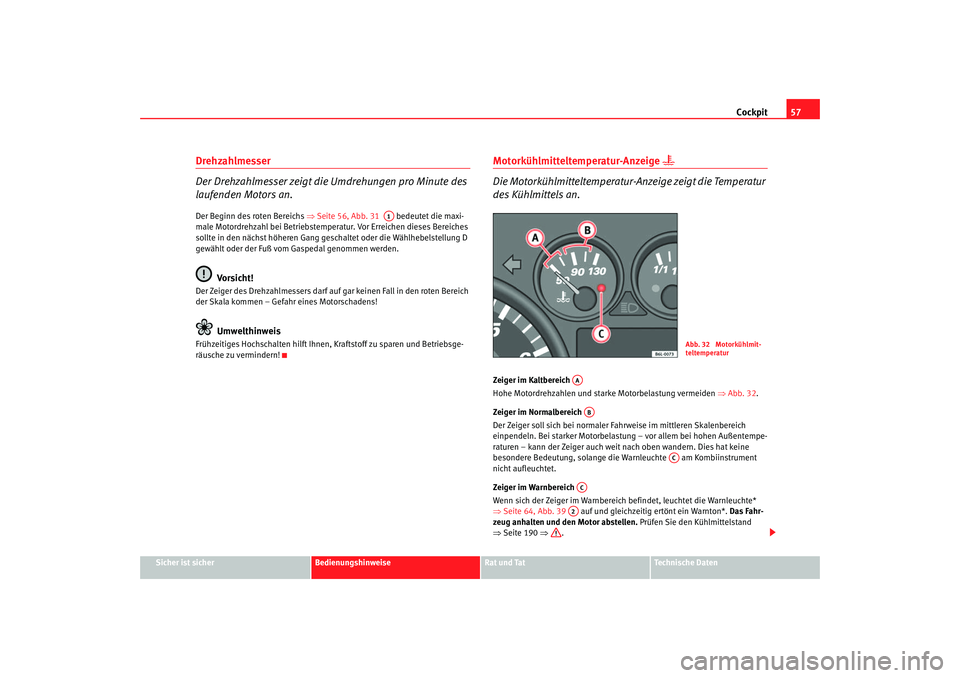

Drehzahlmesser
Der Drehzahlmesser zeigt die Umdrehungen pro Minute des
laufenden Motors an.Der Beginn des roten Bereichs ⇒Seite 56, Abb. 31 bedeutet die maxi-
male Motordrehzahl bei Betriebstemperatur. Vor Erreichen dieses Bereiches
sollte in den nächst höhe ren Gang geschaltet oder die Wählhebelstellung D
gewählt oder der Fuß vom Gaspedal genommen werden.
Vorsicht!
Der Zeiger des Drehzahlmessers darf auf gar keinen Fall in den roten Bereich
der Skala kommen – Gefahr eines Motorschadens!
Umwelthinweis
Frühzeitiges Hochschalten hilft Ihnen, Kraftstoff zu sparen und Betriebsge-
räusche zu vermindern!
Motorkühlmitteltemperatur-Anzeige
ï‚¿

Die Motorkühlmitteltemperatur-Anzeige zeigt die Temperatur
des Kühlmittels an.
Zeiger im Kaltbereich
Hohe Motordrehzahlen und star ke Motorbelastung vermeiden ⇒Abb. 32.
Zeiger im Normalbereich
Der Zeiger soll sich bei normaler Fahrweise im mittleren Skalenbereich
einpendeln. Bei starker Motorbelastung – vor allem bei hohen Außentempe-
raturen – kann der Zeiger auch weit nach oben wandern. Dies hat keine
besondere Bedeutung, solange die Warnleuchte am Kombiinstrument
nicht aufleuchtet.
Zeiger im Warnbereich
Wenn sich der Zeiger im Warnbereich befindet, leuchtet die Warnleuchte*
⇒ Seite 64, Abb. 39 auf und gleichzeitig ertönt ein Warnton*. Das Fahr-
zeug anhalten und den Motor abstellen. Prüfen Sie den Kühlmittelstand
⇒ Seite 190 ⇒.
A1
Abb. 32 Motorkühlmit-
teltemperatur
AAAB
AC
AC
A2
cordoba_aleman Seite 57 Freitag, 25. August 2006 1:56 13

Cockpit

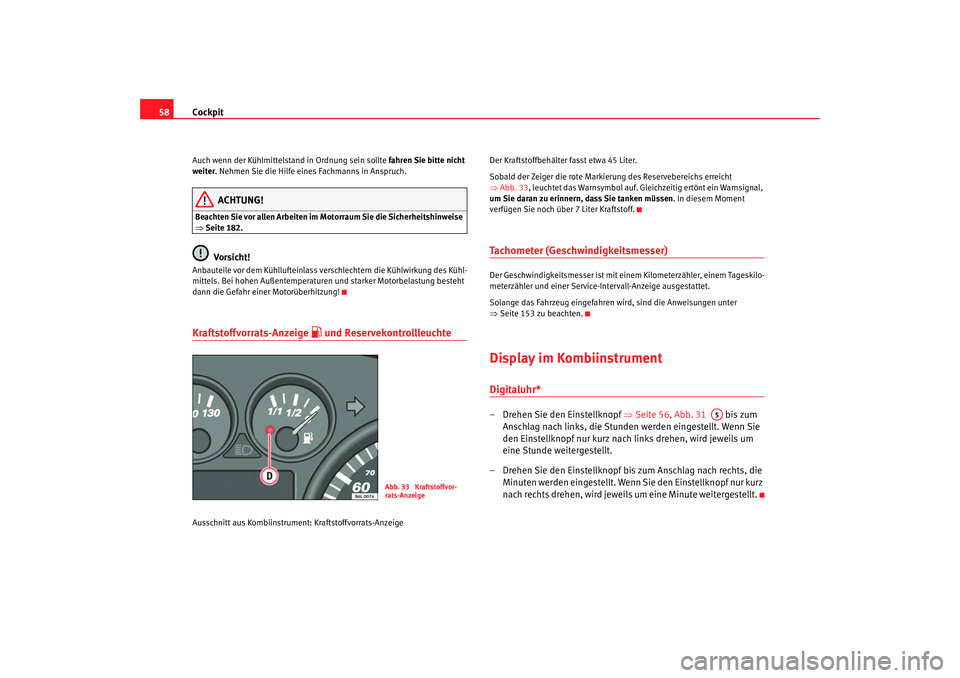

58Auch wenn der Kühlmittelstand in Ordnung sein sollte fahren Sie bitte nicht
weiter . Nehmen Sie die Hilfe eines Fachmanns in Anspruch.
ACHTUNG!
Beachten Sie vor allen Arbeiten im Motorraum Sie die Sicherheitshinweise
⇒ Seite 182.
Vorsicht!
Anbauteile vor dem Kühllufteinlass vers chlechtern die Kühlwirkung des Kühl-
mittels. Bei hohen Außen temperaturen und starker Motorbelastung besteht
dann die Gefahr einer Motorüberhitzung!Kraftstoffvorrats-Anzeige
 und Reservekontrollleuchte
Ausschnitt aus Kombiinstrument: Kraftstoffvorrats-Anzeige Der Kraftstoffbehälter fasst etwa 45 Liter.
Sobald der Zeiger die rote Markierung des Reservebereichs erreicht
⇒
Abb. 33, leuchtet das Warnsymbol auf. Gleichzeitig ertönt ein Warnsignal,
um Sie daran zu erinnern, dass Sie tanken müssen. In diesem Moment
verfügen Sie noch über 7 Liter Kraftstoff.
Tachometer (Geschwindigkeitsmesser) Der Geschwindigkeitsmesser ist mit einem Kilometerzähler, einem Tageskilo-
meterzähler und einer Service-Intervall-Anzeige ausgestattet.
Solange das Fahrzeug eingefahren wird, sind die Anweisungen unter
⇒ Seite 153 zu beachten.Display im KombiinstrumentDigitaluhr* –Drehen Sie den Einstellknopf ⇒Seite 56, Abb. 31 bis zum
Anschlag nach links, die Stunden werden eingestellt. Wenn Sie
den Einstellknopf nur kurz nach links drehen, wird jeweils um
eine Stunde weitergestellt.
– Drehen Sie den Einstellknopf bis zum Anschlag nach rechts, die Minuten werden eingestellt. Wenn Sie den Einstellknopf nur kurz
nach rechts drehen, wird jeweils um eine Minute weitergestellt.
Abb. 33 Kraftstoffvor-
rats-Anzeige
A5
cordoba_aleman Seite 58 Freitag, 25. August 2006 1:56 13
