Seat Cordoba 2006 Manual del propietario (in Spanish)

Situaciones diversas209
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

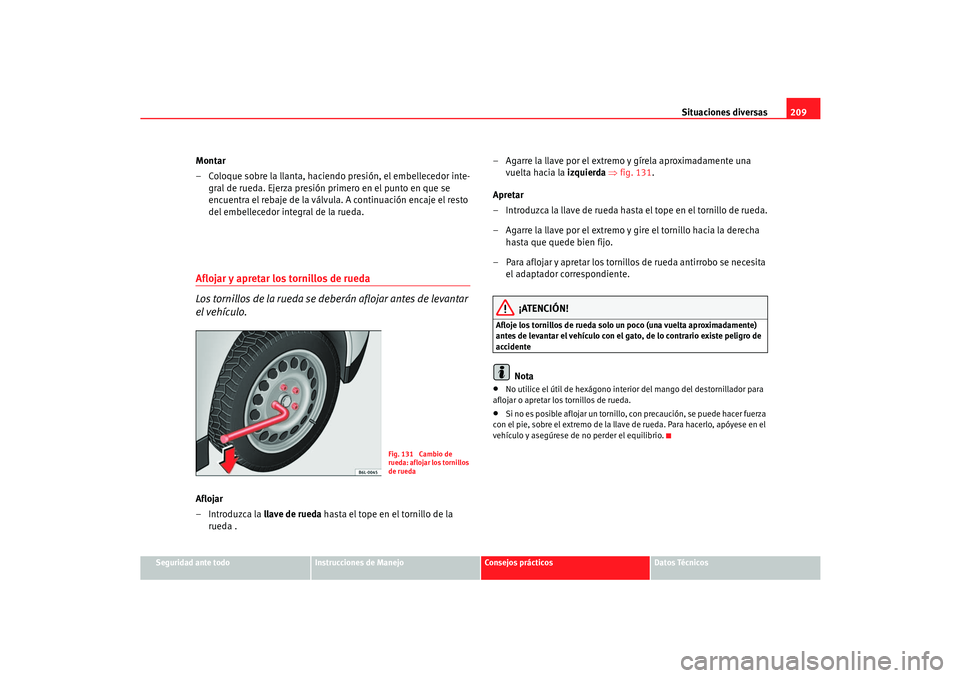

Montar
– Coloque sobre la llanta, haciendo presión, el embellecedor inte-
gral de rueda. Ejerza presión primero en el punto en que se
encuentra el rebaje de la válvula. A continuación encaje el resto
del embellecedor integral de la rueda.Aflojar y apretar los tornillos de rueda
Los tornillos de la rueda se deberán aflojar antes de levantar
el vehículo.Aflojar
–Introduzca la llave de rueda hasta el tope en el tornillo de la
rueda . – Agarre la llave por el extremo y gírela aproximadamente una
vuelta hacia la izquierda ⇒ fig. 131.
Apretar
– Introduzca la llave de rueda hasta el tope en el tornillo de rueda.
– Agarre la llave por el extremo y gire el tornillo hacia la derecha hasta que quede bien fijo.
– Para aflojar y apretar los tornillos de rueda antirrobo se necesita el adaptador correspondiente.
¡ATENCIÓN!
Afloje los tornillos de rueda solo un poco (una vuelta aproximadamente)
antes de levantar el vehículo con el gato, de lo contrario existe peligro de
accidente
Nota
•
No utilice el útil de hexágono interior del mango del destornillador para
aflojar o apretar los tornillos de rueda.
•
Si no es posible aflojar un tornillo, con precaución, se puede hacer fuerza
con el pie, sobre el extremo de la llave de rueda. Para hacerlo, apóyese en el
vehículo y asegúrese de no perder el equilibrio.
Fig. 131 Cambio de
rueda: aflojar los tornillos
de rueda
CORDOBA_09_05 Seite 209 Donnerstag, 29. September 2005 12:08 12

Situaciones diversas

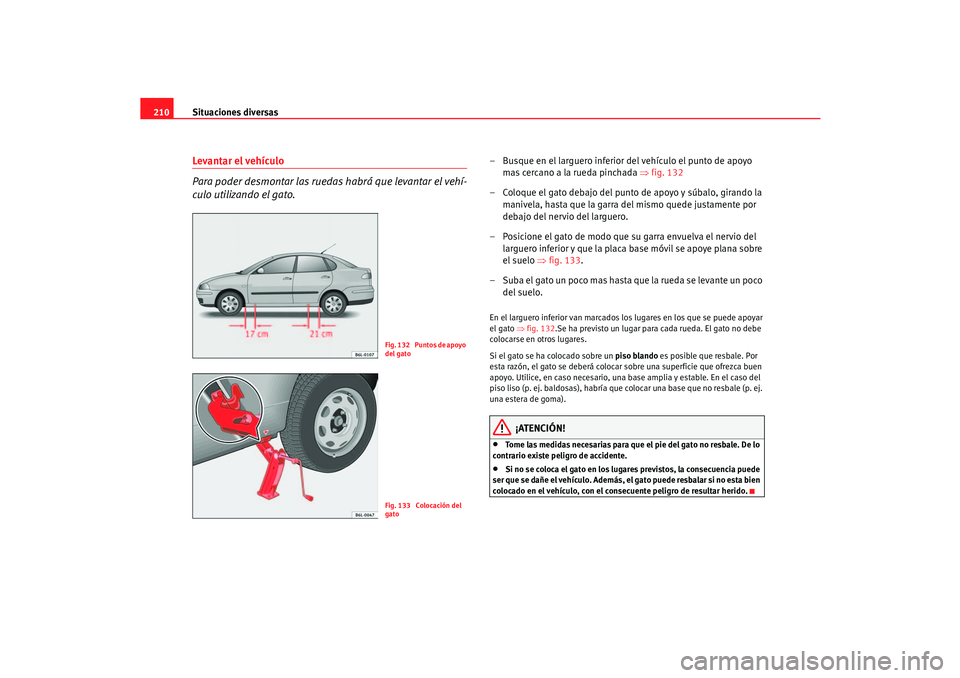

210Levantar el vehículo
Para poder desmontar las ruedas habrá que levantar el vehí-
culo utilizando el gato.
– Busque en el larguero inferior del vehículo el punto de apoyo
mas cercano a la rueda pinchada ⇒fig. 132
– Coloque el gato debajo del punto de apoyo y súbalo, girando la manivela, hasta que la garra del mismo quede justamente por
debajo del nervio del larguero.
– Posicione el gato de modo que su garra envuelva el nervio del
larguero inferior y que la placa base móvil se apoye plana sobre
el suelo ⇒fig. 133.
– Suba el gato un poco mas hasta que la rueda se levante un poco del suelo.En el larguero inferior van marcados los lugares en los que se puede apoyar
el gato ⇒fig. 132 .Se ha previsto un lugar para cada rueda. El gato no debe
colocarse en otros lugares.
Si el gato se ha colocado sobre un piso blando es posible que resbale. Por
esta razón, el gato se deberá colocar sobre una superficie que ofrezca buen
apoyo. Utilice, en caso necesario, una base amplia y estable. En el caso del
piso liso (p. ej. baldosas), habría que colocar una base que no resbale (p. ej.
una estera de goma).
¡ATENCIÓN!
•
Tome las medidas necesarias para que el pie del gato no resbale. De lo
contrario existe peligro de accidente.
•
Si no se coloca el gato en los lugares previstos, la consecuencia puede
ser que se dañe el vehículo. Además, el gato puede resbalar si no esta bien
colocado en el vehículo, con el consecuente peligro de resultar herido.
Fig. 132 Puntos de apoyo
del gatoFig. 133 Colocación del
gato
CORDOBA_09_05 Seite 210 Donnerstag, 29. September 2005 12:08 12

Situaciones diversas211
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

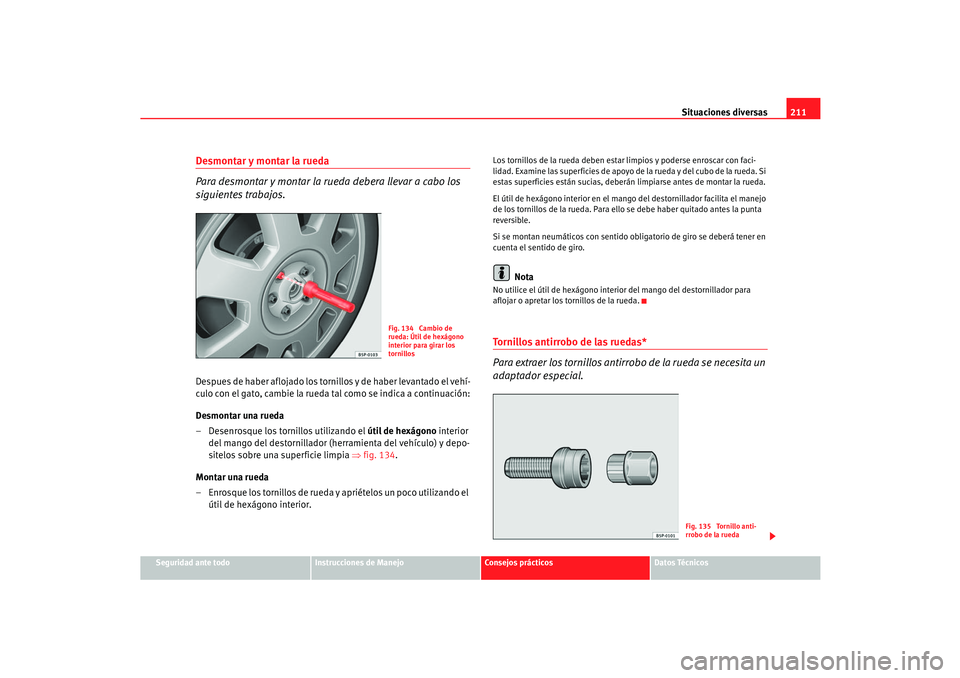

Desmontar y montar la rueda
Para desmontar y montar la rueda debera llevar a cabo los
siguientes trabajos.Despues de haber aflojado los tornil los y de haber levantado el vehí-
culo con el gato, cambie la rueda tal como se indica a continuación:
Desmontar una rueda
– Desenrosque los tornillos utilizando el útil de hexágono interior
del mango del destornillador (herramienta del vehículo) y depo-
sitelos sobre una superficie limpia ⇒fig. 134 .
Montar una rueda
– Enrosque los tornillos de rueda y apriételos un poco utilizando el útil de hexágono interior.
Los tornillos de la rueda deben estar limpios y poderse enroscar con faci-
lidad. Examine las superficies de apoyo de la rueda y del cubo de la rueda. Si
estas superficies están sucias, deberán limpiarse antes de montar la rueda.
El útil de hexágono interior en el mango del destornillador facilita el manejo
de los tornillos de la rueda. Para ello se debe haber quitado antes la punta
reversible.
Si se montan neumáticos con sentido ob ligatorio de giro se deberá tener en
cuenta el sentido de giro.
Nota
No utilice el útil de hexágono interior del mango del destornillador para
aflojar o apretar los tornillos de la rueda.Tornillos antirrobo de las ruedas*
Para extraer los tornillos antirrobo de la rueda se necesita un
adaptador especial.
Fig. 134 Cambio de
rueda: Útil de hexágono
interior para girar los
tornillos
Fig. 135 Tornillo anti-
rrobo de la rueda
CORDOBA_09_05 Seite 211 Donnerstag, 29. September 2005 12:08 12

Situaciones diversas
212

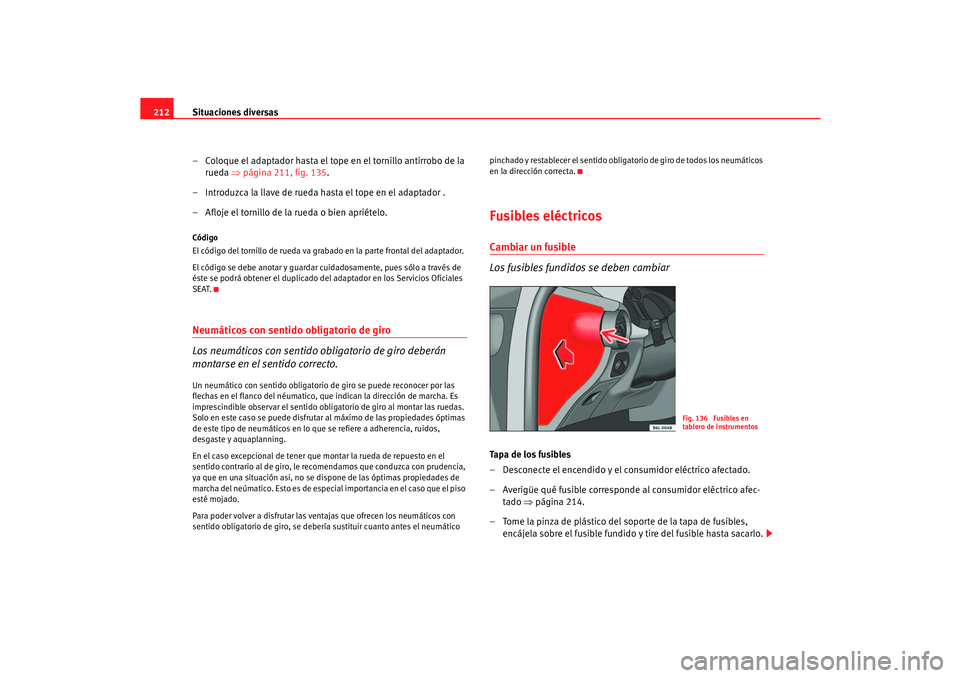

– Coloque el adaptador hasta el tope en el tornillo antirrobo de la rueda ⇒página 211, fig. 135 .
– Introduzca la llave de rueda hasta el tope en el adaptador .
– Afloje el tornillo de la rueda o bien apriételo.Código
El código del tornillo de rueda va grabado en la parte frontal del adaptador.
El código se debe anotar y guardar cuidadosamente, pues sólo a través de
éste se podrá obtener el duplicado del adaptador en los Servicios Oficiales
SEAT.Neumáticos con sentido obligatorio de giro
Los neumáticos con sentido obligatorio de giro deberán
montarse en el sentido correcto.Un neumático con sentido obligatorio de giro se puede reconocer por las
flechas en el flanco del néumatico, que indican la dirección de marcha. Es
imprescindible observar el sentido obligatorio de giro al montar las ruedas.
Solo en este caso se puede disfrutar al máximo de las propiedades óptimas
de este tipo de neumáticos en lo que se refiere a adherencia, ruidos,
desgaste y aquaplanning.
En el caso excepcional de tener que montar la rueda de repuesto en el
sentido contrario al de giro, le reco mendamos que conduzca con prudencia,
ya que en una situación asi, no se dispone de las óptimas propiedades de
marcha del neúmatico. Esto es de especia l importancia en el caso que el piso
esté mojado.
Para poder volver a disfrutar las ventajas que ofrecen los neumáticos con
sentido obligatorio de giro, se deberí a sustituir cuanto antes el neumático pinchado y restablecer el sentido obliga
torio de giro de todos los neumáticos
en la dirección correcta.
Fusibles eléctricosCambiar un fusible
Los fusibles fundidos se deben cambiarTa p a d e l o s f u s i b l e s
– Desconecte el encendido y el consumidor eléctrico afectado.
– Averigüe qué fusible corresponde al consumidor eléctrico afec- tado ⇒página 214.
– Tome la pinza de plástico del soporte de la tapa de fusibles, encájela sobre el fusible fundido y tire del fusible hasta sacarlo.
Fig. 136 Fusibles en
tablero de instrumentos
CORDOBA_09_05 Seite 212 Donnerstag, 29. September 2005 12:08 12

Situaciones diversas213
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

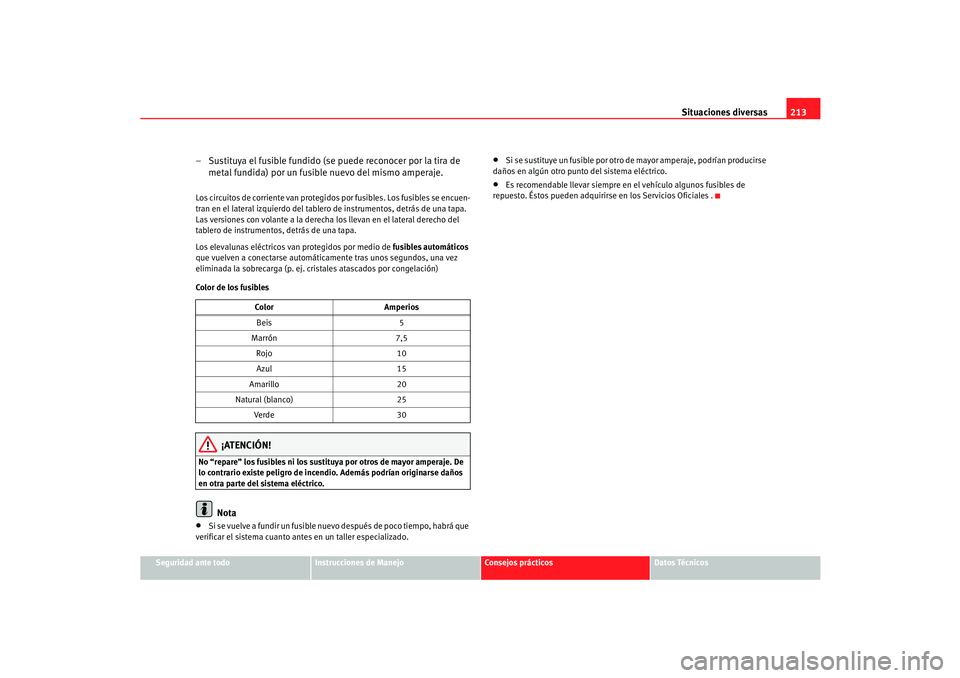

– Sustituya el fusible fundido (se puede reconocer por la tira de
metal fundida) por un fusible nuevo del mismo amperaje.Los circuitos de corriente van protegidos por fusibles. Los fusibles se encuen-
tran en el lateral izquierdo del tablero de instrumentos, detrás de una tapa.
Las versiones con volante a la derecha los llevan en el lateral derecho del
tablero de instrumentos, detrás de una tapa.
Los elevalunas eléctricos van protegidos por medio de fusibles automáticos
que vuelven a conectarse automáticamente tras unos segundos, una vez
eliminada la sobrecarga (p. ej. cristales atascados por congelación)
Color de los fusibles
¡ATENCIÓN!
No “repare” los fusibles ni los sustituya por otros de mayor amperaje. De
lo contrario existe peligro de ince ndio. Además podrían originarse daños
en otra parte del sistema eléctrico.
Nota
•
Si se vuelve a fundir un fusible nuevo después de poco tiempo, habrá que
verificar el sistema cuanto antes en un taller especializado.
•
Si se sustituye un fusible por otro de mayor amperaje, podrían producirse
daños en algún otro punt o del sistema eléctrico.
•
Es recomendable llevar siempre en el vehículo algunos fusibles de
repuesto. Éstos pueden adquirirse en los Servicios Oficiales .
Color Amperios
Beis 5
Marrón 7,5 Rojo 10
Azul 15
Amarillo 20
Natural (blanco) 25
Ve rd e 3 0
CORDOBA_09_05 Seite 213 Donnerstag, 29. September 2005 12:08 12

Situaciones diversas

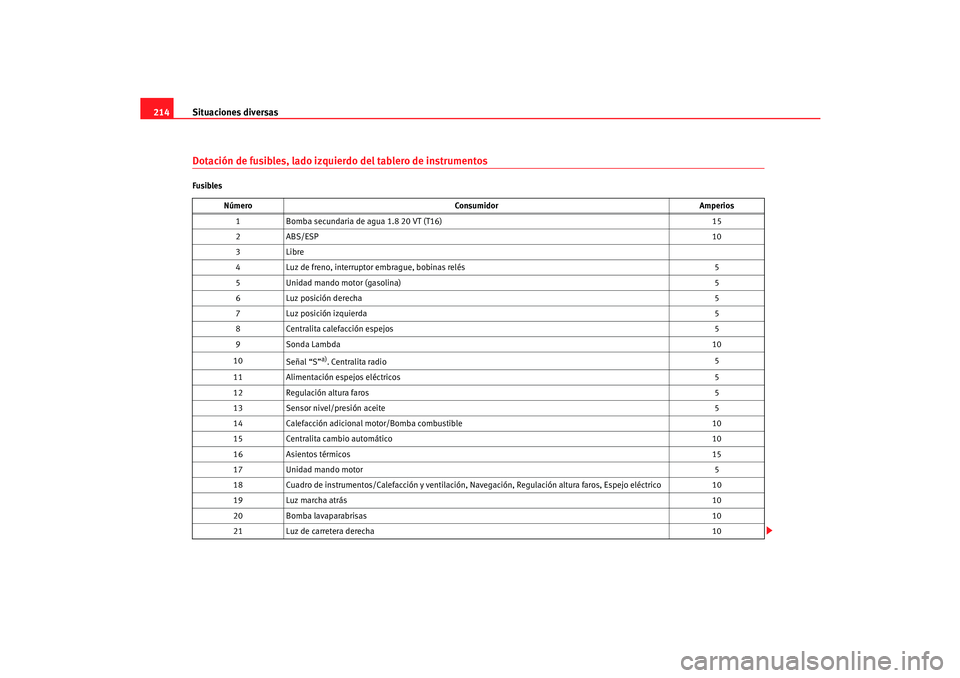

214Dotación de fusibles, lado izquierdo del tablero de instrumentosFusibles
Número Consumidor Amperios
1 Bomba secundaria de agua 1.8 20 VT (T16) 15
2A BS/E S P 10
3 Libre
4 Luz de freno, interruptor embrague, bobinas relés 5
5 Unidad mando motor (gasolina) 5
6L uz p osic ió n d ere ch a 5
7 Luz posición izquierda 5
8 Centralita calefacción espejos 5
9 Sonda Lambda 10
10 Señal “S”
a). Centralita radio 5
11 Alimentación espejos eléctricos 5
12 Regulación altura faros 5
13 Sensor nivel/presión aceite 5
14 Calefacción adicional motor/Bomba combustible 10
15 Centralita cambio automático 10
16 Asientos térmicos 15
17 Unidad mando motor 5
18 Cuadro de instrumentos/Calefacción y ventilación, Na vegación, Regulación altura faros, Espejo eléctrico 10
19 Luz marcha atrás 10
20 Bomba lavaparabrisas 10
21 Luz de carretera derecha 10
CORDOBA_09_05 Seite 214 Donnerstag, 29. September 2005 12:08 12

Situaciones diversas215
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

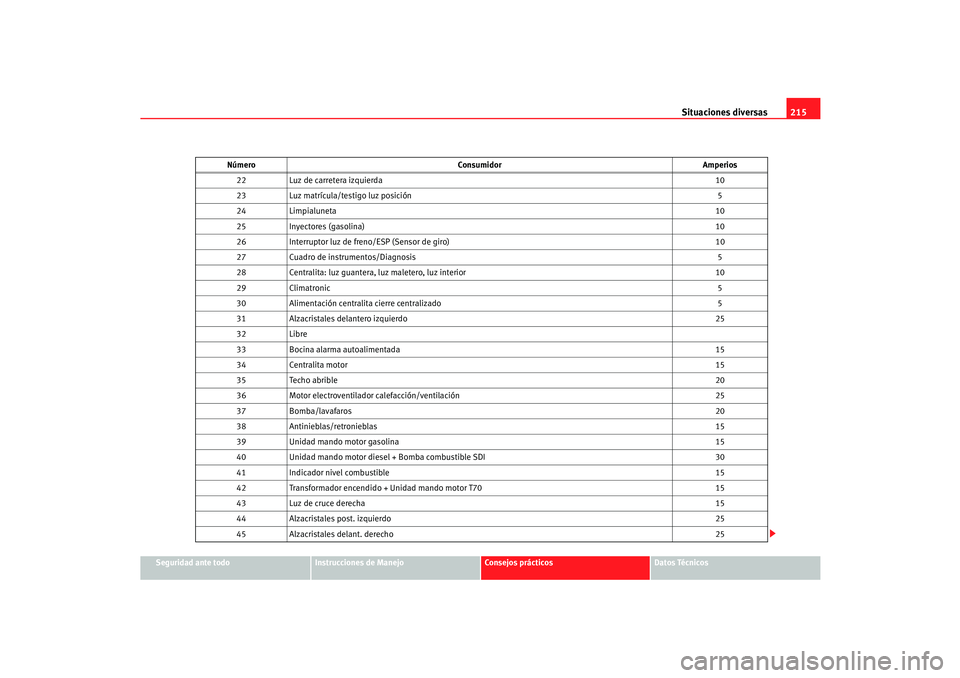

22
Luz de carretera izquierda 10
23 Luz matrícula/testigo luz posición 5
24 Limpialuneta 10
25 Inyectores (gasolina) 10
26 Interruptor luz de freno/ESP (Sensor de giro) 10
27 Cuadro de instrumentos/Diagnosis 5
28 Centralita: luz guantera, luz maletero, luz interior 10
29 Climatronic 5
30 Alimentación centrali ta cierre centralizado 5
31 Alzacristales delantero izquierdo 25
32 Libre
33 Bocina alarma autoalimentada 15
34 Centralita motor 15
35 Techo abrible 20
36 Motor electroventilador calefacción/ventilación 25
37 Bomba/lavafaros 20
38 Antinieblas/retronieblas 15
39 Unidad mando motor gasolina 15
40 Unidad mando motor diesel + Bomba combustible SDI 30
41 Indicador nivel combustible 15
42 Transformador encendido + Unidad mando motor T70 15
43 Luz de cruce derecha 15
44 Alzacristales post. izquierdo 25
45 Alzacristales delant. derecho 25
Número
Consumidor Amperios
CORDOBA_09_05 Seite 215 Donnerstag, 29. September 2005 12:08 12

Situaciones diversas

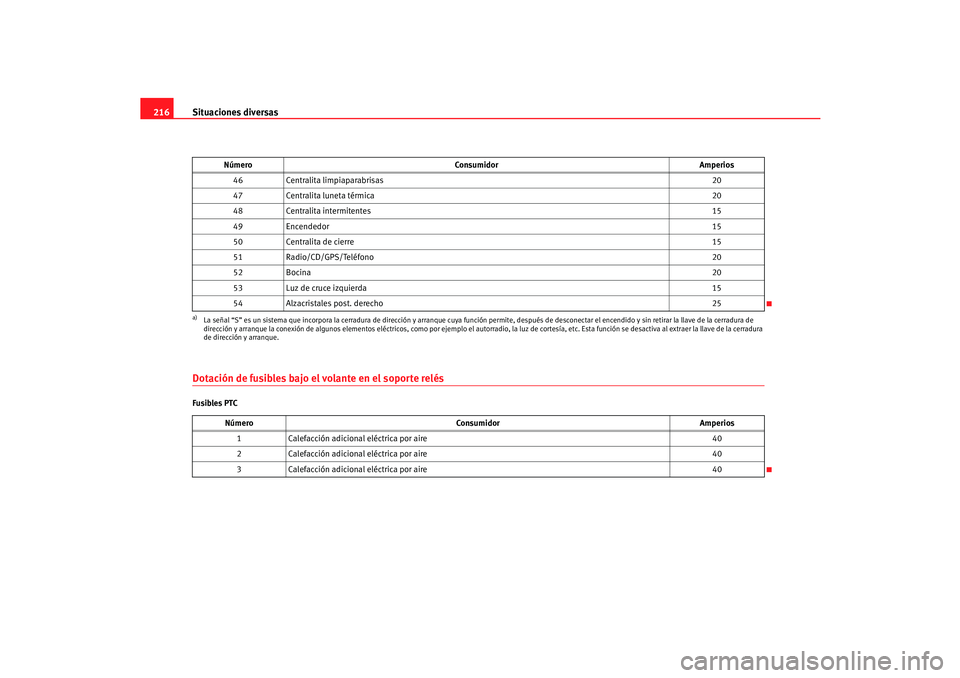

216Dotación de fusibles bajo el volante en el soporte relésFusibles PTC 46
Centralita limpiaparabrisas 20
47 Centralita luneta térmica 20
48 Centralita intermitentes 15
49 Encendedor 15
50 Centralita de cierre 15
51 Radio/CD/GPS/Teléfono 20
52 Bocina 20
53 Luz de cruce izquierda 15
54 Alzacristales post. derecho 25a)La señal “S” es un sistema que incorpora la cerradura de dirección y arranque cuya función permite, después de desconectar el encendido y sin retirar la llave de la cerradura de
dirección y arranque la conexión de algunos elementos eléctricos, como por ejemplo el autorradio, la luz de cortesía, etc. Esta función se desactiva al extraer la llave de la cerradura
de dirección y arranque.
Número Consumidor Amperios
1 Calefacción adicional eléctrica por aire 40
2 Calefacción adicional eléctrica por aire 40
3 Calefacción adicional eléctrica por aire 40
Número
Consumidor Amperios
CORDOBA_09_05 Seite 216 Donnerstag, 29. September 2005 12:08 12

Situaciones diversas217
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

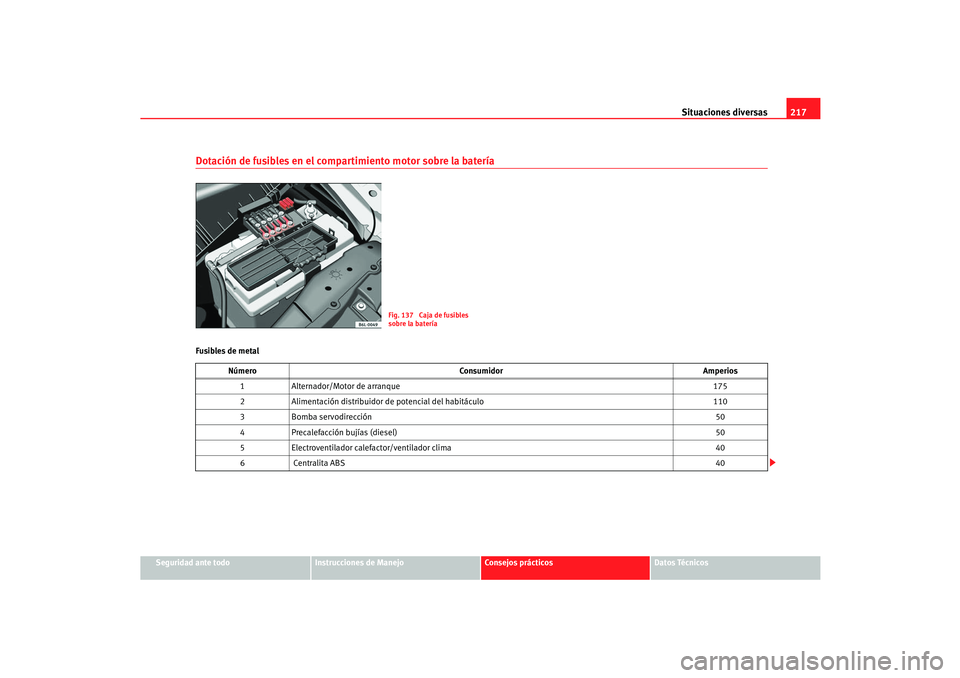

Dotación de fusibles en el compartimiento motor sobre la bateríaFusibles de metal
Fig. 137 Caja de fusibles
sobre la batería
Número Consumidor Amperios
1 Alternador/Motor de arranque 175
2 Alimentación distribuidor de potencial del habitáculo 110
3 Bomba servodirección 50
4 Precalefacción bujías (diesel) 50
5 Electroventilador calefactor/ventilador clima 40
6 C en tra lit a A BS 40
CORDOBA_09_05 Seite 217 Donnerstag, 29. September 2005 12:08 12

Situaciones diversas

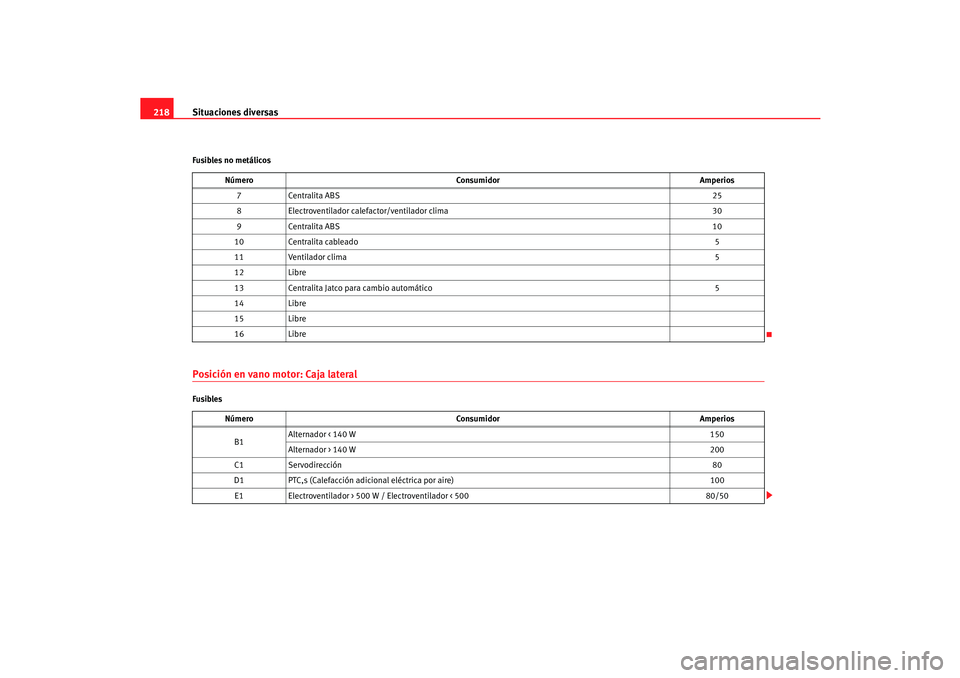

218Fusibles no metálicosPosición en vano motor: Caja lateralFusibles Número
Consumidor Amperios
7 Centralita ABS 25
8 Electroventilador calefactor/ventilador clima 30
9 Centralita ABS 10
10 Centralita cableado 5
11 Ventilador clima 5
12 Libre
13 Centralita Jatco para cambio automático 5
14 Libre
15 Libre
16 Libre
Número Consumidor Amperios
B1 Alternador < 140 W
150
Alternador > 140 W 200
C1 Servodirección 80
D1 PTC,s (Calefacción adicional eléctrica por aire) 100
E1 Electroventilador > 500 W / Electroventilador < 500 80/50
CORDOBA_09_05 Seite 218 Donnerstag, 29. September 2005 12:08 12
