Seat Cordoba 2006 Manual del propietario (in Spanish)

Situaciones diversas219
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Algunos de los consumidores eléctricos que se relacionan en la tabla, perte-
necen sólo a determinadas versiones
del modelo o bien son equipamientos
opcionales.
Le rogamos que tenga en cuenta que la lista anterior refleja los datos de que
se dispone en el momento de imprimir este manual, por lo que está sujeta a
modificaciones.

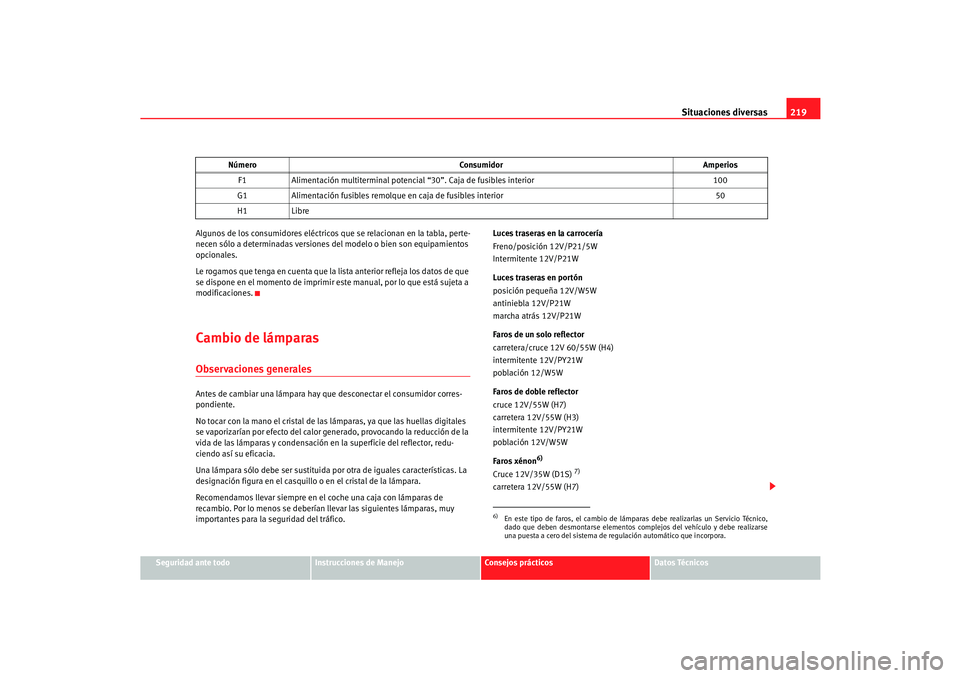

Cambio de lámparasObservaciones generalesAntes de cambiar una lámpara hay que desconectar el consumidor corres-
pondiente.
No tocar con la mano el cristal de las lámparas, ya que las huellas digitales
se vaporizarían por efecto del calor generado, provocando la reducción de la
vida de las lámparas y condensación en la superficie del reflector, redu-
ciendo así su eficacia.
Una lámpara sólo debe ser sustituida por otra de iguales características. La
designación figura en el casquillo o en el cristal de la lámpara.
Recomendamos llevar siempre en el coche una caja con lámparas de
recambio. Por lo menos se deberían ll evar las siguientes lámparas, muy
importantes para la seguridad del tráfico. Luces traseras en la carrocería
Freno/posición 12V/P21/5W
Intermitente 12V/P21W
Luces traseras en portón
posición pequeña 12V/W5W
antiniebla 12V/P21W
marcha atrás 12V/P21W
Faros de un solo reflector
carretera/cruce 12V 60/55W (H4)
intermitente 12V/PY21W
población 12/W5W
Faros de doble reflector
cruce 12V/55W (H7)
carretera 12V/55W (H3)
intermitente 12V/PY21W
población 12V/W5W
Faros xénon
6)
Cruce 12V/35W (D1S)
7)
carretera 12V/55W (H7)
F1
Alimentación multiterminal potencial “30”. Caja de fusibles interior 100
G1 Alimentación fusibles remolque en caja de fusibles interior 50
H1 Libre
Número
Consumidor Amperios6)En este tipo de faros, el cambio de lámparas debe realizarlas un Servicio Técnico,
dado que deben desmontarse elementos complejos del vehículo y debe realizarse
una puesta a cero del sistema de regulación automático que incorpora.
CORDOBA_09_05 Seite 219 Donnerstag, 29. September 2005 12:08 12

Situaciones diversas
220intermitente 12V/PY21W
población 12V/W5W
Faro antiniebla*
Faro antiniebla 12V/55W (H3)
Luz matrícula
Luz matrícula - C5W
¡Cuidado!
•
Las lámparas halógenas (H3, H7, H4...) se hallan bajo presión y pueden
explotar al cambiarlas.
•
Por ello deberá llevar guantes y gafas protectoras para cambiar una
lámpara halógena.Nota
•
Debido a la dificultad de acceso a al gunas lámparas, el cambio de éstas
debería realizarse en un Servicio Técnico. No obstante, a continuación se
describe cómo hay que proceder para dicho cambio, a excepción de los faros
de xénon*..

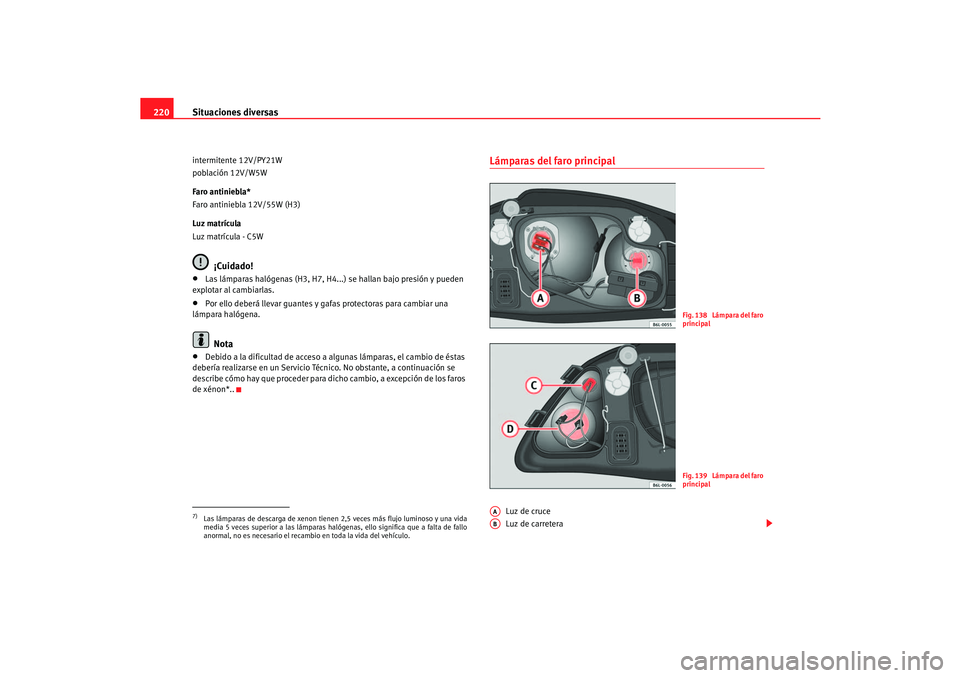

Lámparas del faro principal
Luz de cruce
Luz de carretera
7)Las lámparas de descarga de xenon tienen 2,5 veces más flujo luminoso y una vida
media 5 veces superior a las lámparas halógenas, ello significa que a falta de fallo
anormal, no es necesario el recambio en toda la vida del vehículo.
Fig. 138 Lámpara del faro
principalFig. 139 Lámpara del faro
principal
AAAB
CORDOBA_09_05 Seite 220 Donnerstag, 29. September 2005 12:08 12

Situaciones diversas221
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Luz de población
Luz intermitente

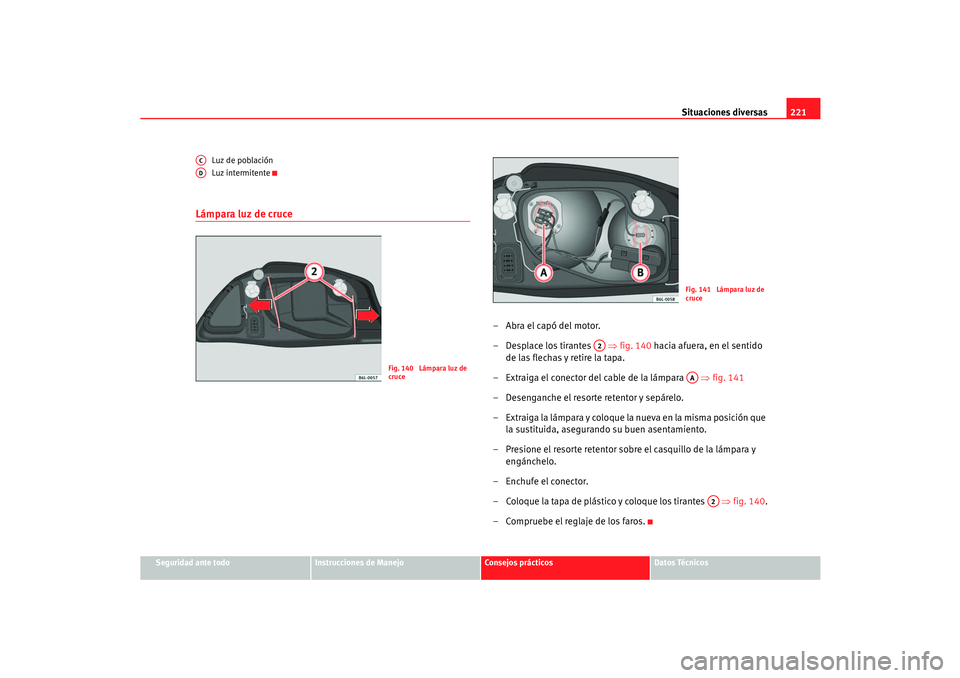

Lámpara luz de cruce
–Abra el capó del motor.
– Desplace los tirantes
⇒fig. 140 hacia afuera, en el sentido
de las flechas y retire la tapa.
– Extraiga el conector del cable de la lámpara ⇒ fig. 141
– Desenganche el resorte retentor y sepárelo.
– Extraiga la lámpara y coloque la nueva en la misma posición que la sustituida, asegurando su buen asentamiento.
– Presione el resorte retentor sobre el casquillo de la lámpara y engánchelo.
– Enchufe el conector.
– Coloque la tapa de plástico y coloque los tirantes ⇒fig. 140 .
– Compruebe el reglaje de los faros.
ACAD
Fig. 140 Lámpara luz de
cruce
Fig. 141 Lámpara luz de
cruce
A2
AA
A2
CORDOBA_09_05 Seite 221 Donnerstag, 29. September 2005 12:08 12

Situaciones diversas

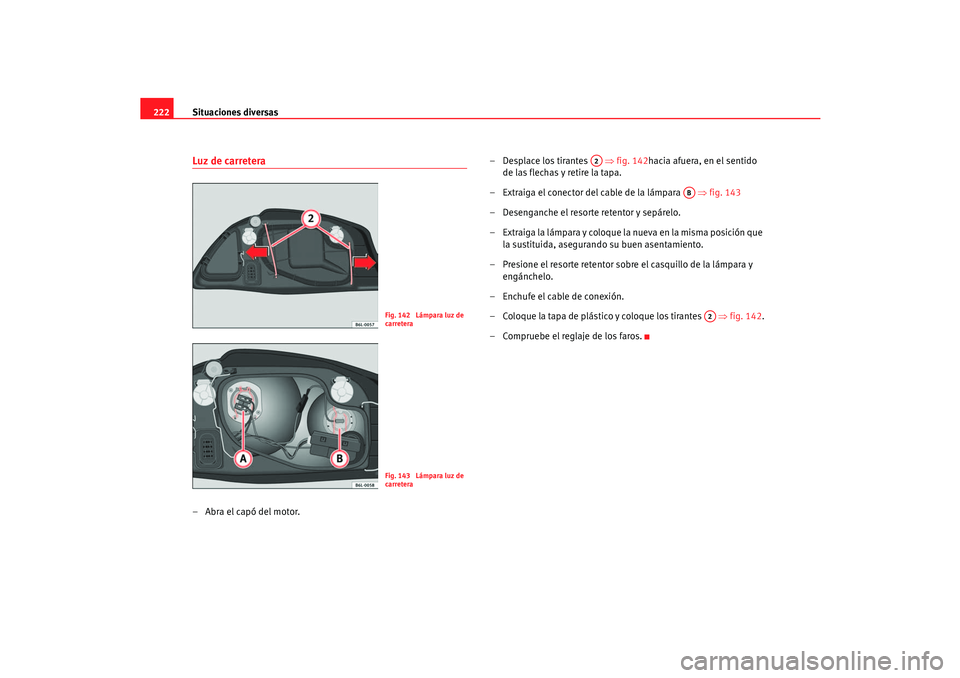

222Luz de carretera–Abra el capó del motor. – Desplace los tirantes
⇒fig. 142hacia afuera, en el sentido
de las flechas y retire la tapa.
– Extraiga el conector del cable de la lámpara ⇒fig. 143
– Desenganche el resorte retentor y sepárelo.
– Extraiga la lámpara y coloque la nueva en la misma posición que la sustituida, asegurando su buen asentamiento.
– Presione el resorte retentor sobre el casquillo de la lámpara y engánchelo.
– Enchufe el cable de conexión.
– Coloque la tapa de plástico y coloque los tirantes ⇒fig. 142.
– Compruebe el reglaje de los faros.
Fig. 142 Lámpara luz de
carreteraFig. 143 Lámpara luz de
carretera
A2
AB
A2
CORDOBA_09_05 Seite 222 Donnerstag, 29. September 2005 12:08 12

Situaciones diversas223
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

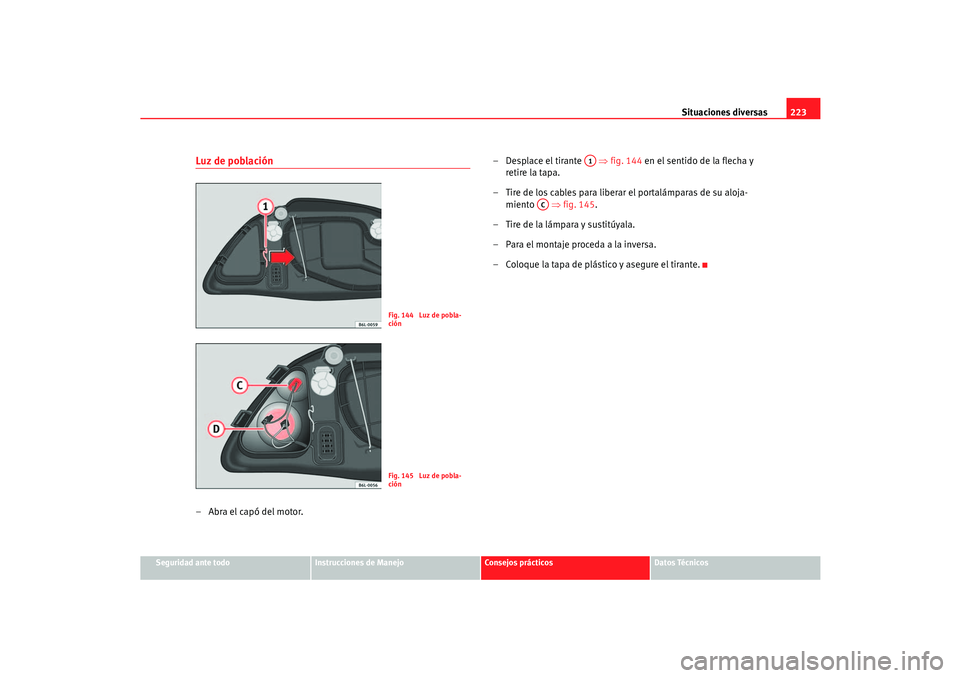

Luz de población–Abra el capó del motor. – Desplace el tirante
⇒fig. 144 en el sentido de la flecha y
retire la tapa.
– Tire de los cables para liberar el portalámparas de su aloja- miento ⇒fig. 145.
– Tire de la lámpara y sustitúyala.
– Para el montaje proceda a la inversa.
– Coloque la tapa de plástico y asegure el tirante.
Fig. 144 Luz de pobla-
ciónFig. 145 Luz de pobla-
ción
A1
AC
CORDOBA_09_05 Seite 223 Donnerstag, 29. September 2005 12:08 12

Situaciones diversas

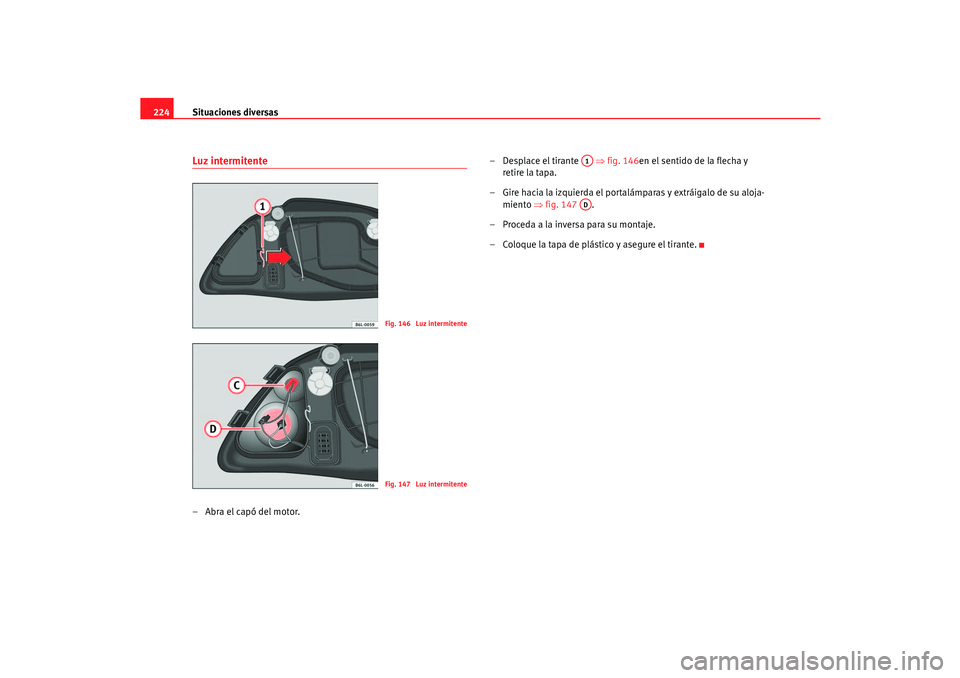

224Luz intermitente–Abra el capó del motor. – Desplace el tirante
⇒fig. 146en el sentido de la flecha y
retire la tapa.
– Gire hacia la izquierda el portalámparas y extráigalo de su aloja- miento ⇒fig. 147 .
– Proceda a la inversa para su montaje.
– Coloque la tapa de plástico y asegure el tirante.
Fig. 146 Luz intermitenteFig. 147 Luz intermitente
A1AD
CORDOBA_09_05 Seite 224 Donnerstag, 29. September 2005 12:08 12

Situaciones diversas225
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

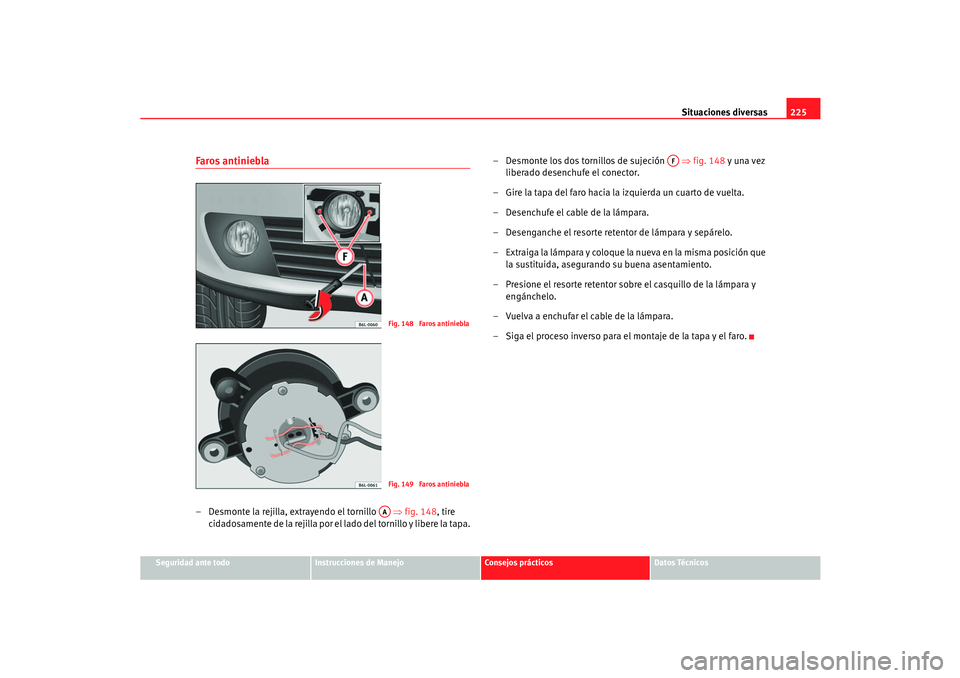

Faros antiniebla– Desmonte la rejilla, extrayendo el tornillo ⇒fig. 148, tire
cidadosamente de la rejilla por el lado del tornillo y libere la tapa. – Desmonte los dos tornillos de sujeción
⇒fig. 148 y una vez
liberado desenchufe el conector.
– Gire la tapa del faro hacia la izquierda un cuarto de vuelta.
– Desenchufe el cable de la lámpara.
– Desenganche el resorte retentor de lámpara y sepárelo.
– Extraiga la lámpara y coloque la nueva en la misma posición que la sustituida, asegurando su buena asentamiento.
– Presione el resorte retentor sobre el casquillo de la lámpara y engánchelo.
– Vuelva a enchufar el cable de la lámpara.
– Siga el proceso inverso para el montaje de la tapa y el faro.
Fig. 148 Faros antinieblaFig. 149 Faros antinieblaAA
AF
CORDOBA_09_05 Seite 225 Donnerstag, 29. September 2005 12:08 12

Situaciones diversas

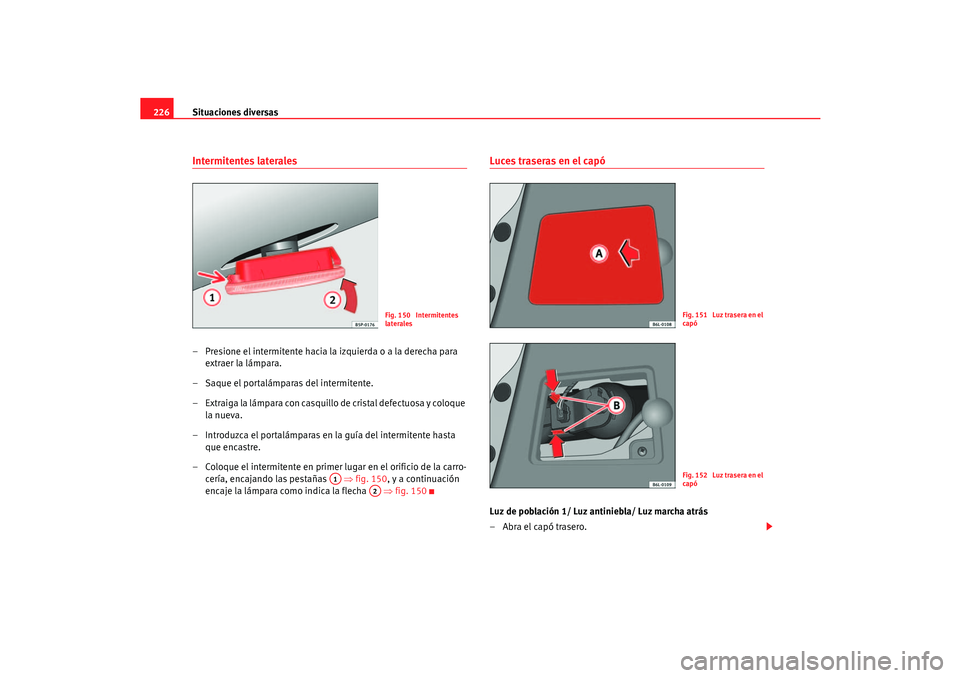

226Intermitentes laterales– Presione el intermitente hacia la izquierda o a la derecha para
extraer la lámpara.
– Saque el portalámparas del intermitente.
– Extraiga la lámpara con casquillo de cristal defectuosa y coloque la nueva.
– Introduzca el portalámparas en la guía del intermitente hasta que encastre.
– Coloque el intermitente en primer lugar en el orificio de la carro- cería, encajando las pestañas ⇒fig. 150, y a continuación
encaje la lámpara como indica la flecha ⇒ fig. 150
Luces traseras en el capóLuz de población 1/ Luz antiniebla/ Luz marcha atrás
– Abra el capó trasero.
Fig. 150 Intermitentes
laterales
A1
A2
Fig. 151 Luz trasera en el
capóFig. 152 Luz trasera en el
capó
CORDOBA_09_05 Seite 226 Donnerstag, 29. September 2005 12:08 12

Situaciones diversas227
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

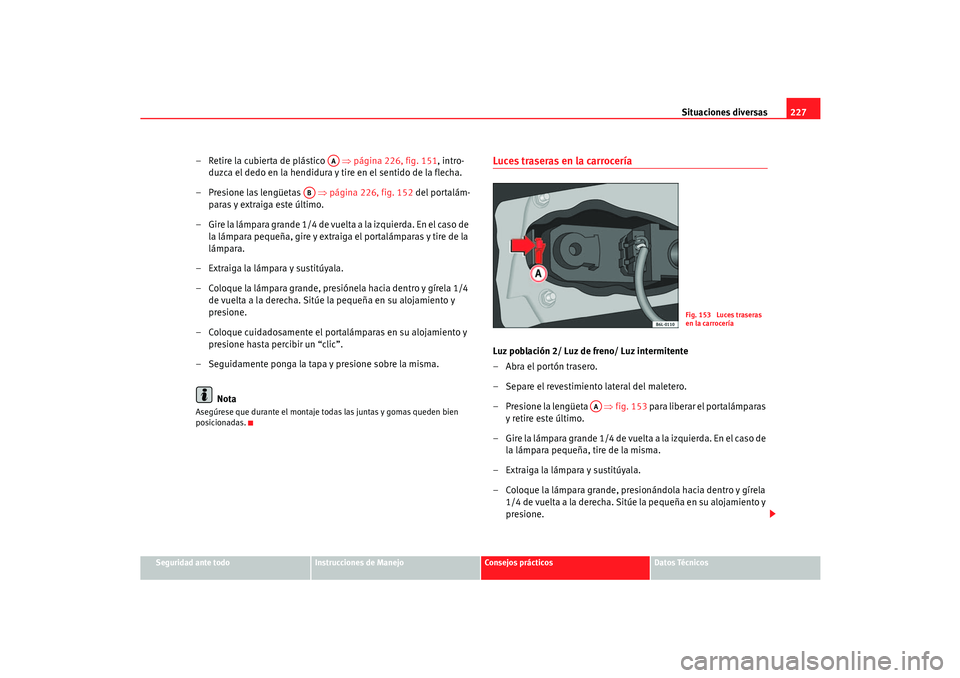

– Retire la cubierta de plástico ⇒página 226, fig. 151 , intro-
duzca el dedo en la hendidura y tire en el sentido de la flecha.
– Presione las lengüetas ⇒página 226, fig. 152 del portalám-
paras y extraiga este último.
– G i r e la lá m p a ra g ra n d e 1 / 4 d e v u e lta a la i zq u i e r d a . E n e l cas o d e la lámpara pequeña, gire y extraiga el portalámparas y tire de la
lámpara.
– Extraiga la lámpara y sustitúyala.
– Coloque la lámpara grande, presiónela hacia dentro y gírela 1/4 de vuelta a la derecha. Sitúe la pequeña en su alojamiento y
presione.
– Coloque cuidadosamente el portalámparas en su alojamiento y presione hasta percibir un “clic”.
– Seguidamente ponga la tapa y presione sobre la misma.
NotaAsegúrese que durante el montaje todas las juntas y gomas queden bien
posicionadas.
Luces traseras en la carroceríaLuz población 2/ Luz de freno/ Luz intermitente
– Abra el portón trasero.
– Separe el revestimiento lateral del maletero.
– Presione la lengüeta ⇒fig. 153 para liberar el portalámparas
y retire este último.
– G i re la l á m p a ra g ra n d e 1 / 4 d e v u e l ta a la i zq u i e r da . E n e l cas o d e la lámpara pequeña, tire de la misma.
– Extraiga la lámpara y sustitúyala.
– Coloque la lámpara grande, presionándola hacia dentro y gírela 1/4 de vuelta a la derecha. Sitúe la pequeña en su alojamiento y
presione.
AA
AB
Fig. 153 Luces traseras
en la carrocería
AA
CORDOBA_09_05 Seite 227 Donnerstag, 29. September 2005 12:08 12

Situaciones diversas
228

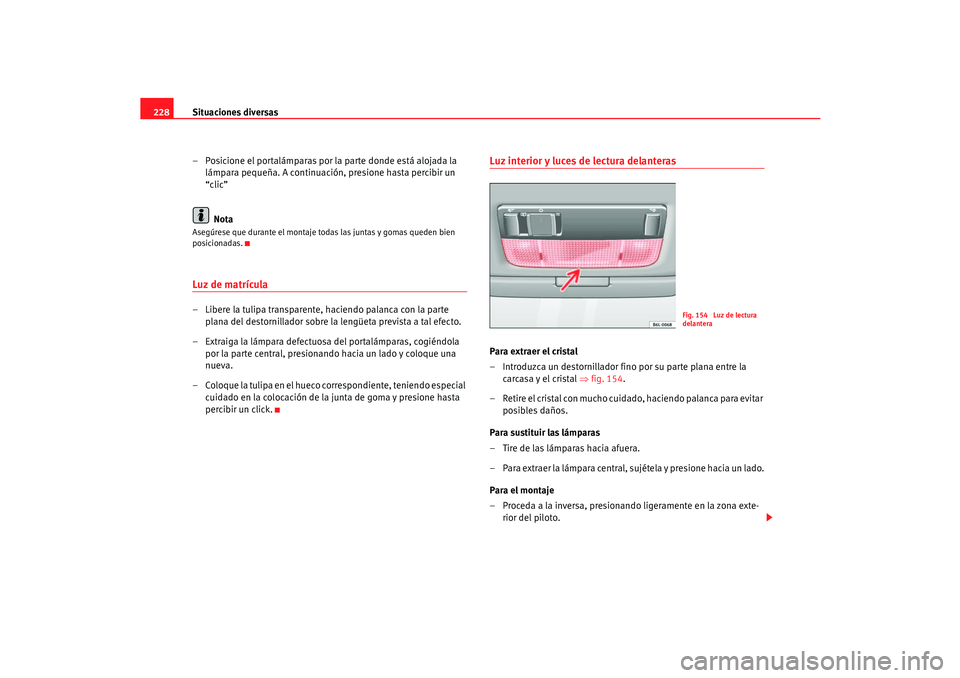

– Posicione el portalámparas por la parte donde está alojada la lámpara pequeña. A continuación, presione hasta percibir un
“clic”
NotaAsegúrese que durante el montaje todas las juntas y gomas queden bien
posicionadas.Luz de matrícula– Libere la tulipa transparente, haciendo palanca con la parte plana del destornillador sobre la lengüeta prevista a tal efecto.
– Extraiga la lámpara defectuosa del portalámparas, cogiéndola por la parte central, presionando hacia un lado y coloque una
nueva.
– Coloque la tulipa en el hueco correspondiente, teniendo especial cuidado en la colocación de la junta de goma y presione hasta
percibir un click.
Luz interior y luces de lectura delanterasPara extraer el cristal
– Introduzca un destornillador fino por su parte plana entre la carcasa y el cristal ⇒fig. 154.
– Retire el cristal con mucho cuidado, haciendo palanca para evitar posibles daños.
Para sustituir las lámparas
– Tire de las lámparas hacia afuera.
– Para extraer la lámpara central, sujétela y presione hacia un lado.
Para el montaje
– Proceda a la inversa, presionando ligeramente en la zona exte- rior del piloto.
Fig. 154 Luz de lectura
delantera
