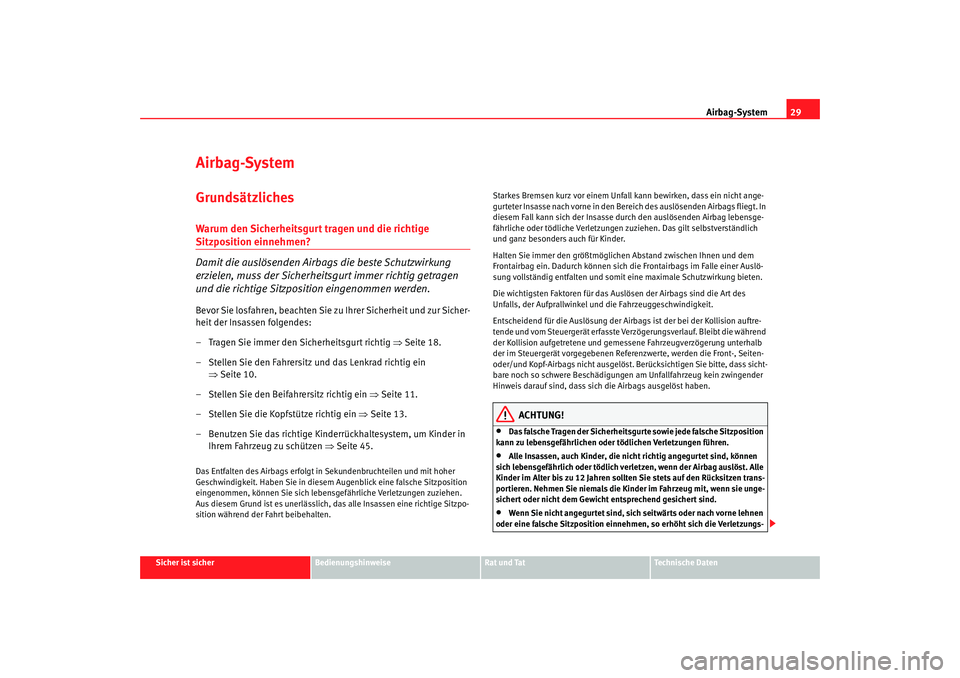

Airbag-System29
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Airbag-SystemGrundsätzlichesWarum den Sicherheitsgurt tragen und die richtige Sitzposition einnehmen?
Damit die auslösenden Airbags die beste Schutzwirkung
erzielen, muss der Sicherheitsgurt immer richtig getragen
und die richtige Sitzposition eingenommen werden.Bevor Sie losfahren, beachten Sie zu Ihrer Sicherheit und zur Sicher-
heit der Insassen folgendes:
– Tragen Sie immer den Sicherheitsgurt richtig ⇒Seite 18.
– Stellen Sie den Fahrersitz und das Lenkrad richtig ein ⇒Seite 10.
– Stellen Sie den Beifahrersitz richtig ein ⇒ Seite 11.
– Stellen Sie die Kopfstütze richtig ein ⇒Seite 13.
– Benutzen Sie das richtige Kinderrückhaltesystem, um Kinder in Ihrem Fahrzeug zu schützen ⇒Seite 45.Das Entfalten des Airbags erfolgt in Sekundenbruchteilen und mit hoher
Geschwindigkeit. Haben Sie in diesem Augenblick eine falsche Sitzposition
eingenommen, können Sie sich lebens gefährliche Verletzungen zuziehen.
Aus diesem Grund ist es unerlässlich, das alle Insassen eine richtige Sitzpo-
sition während der Fahrt beibehalten. Starkes Bremsen kurz vor einem Unfall kann bewirken, dass ein nicht ange-
gurteter Insasse nach vorne in den Bereich des auslösenden Airbags fliegt. In
diesem Fall kann sich der Insasse
durch den auslösenden Airbag lebensge-
fährliche oder tödliche Verletzungen zuziehen. Das gilt selbstverständlich
und ganz besonders auch für Kinder.
Halten Sie immer den grö ßtmöglichen Abstand zwischen Ihnen und dem
Frontairbag ein. Dadurch können sich die Frontairbags im Falle einer Auslö-
sung vollständig entfalten und somit eine maximale Schutzwirkung bieten.
Die wichtigsten Faktoren für das Aus lösen der Airbags sind die Art des
Unfalls, der Aufprallwinkel und die Fahrzeuggeschwindigkeit.
Entscheidend für die Auslösung der Airba gs ist der bei der Kollision auftre-
tende und vom Steuergerät erfasste Verzögerungsverlauf. Bleibt die während
der Kollision aufgetretene und gemessene Fahrzeugverzögerung unterhalb
der im Steuergerät vorgegebenen Referenzwerte, werden die Front-, Seiten-
oder/und Kopf-Airbags nicht ausgelöst. Berücksichtigen Sie bitte, dass sicht-
bare noch so schwere Beschädigungen am Unfallfahrzeug kein zwingender
Hinweis darauf sind, dass sich die Airbags ausgelöst haben.
ACHTUNG!
•
Das falsche Tragen der Sicherheitsgurte sowie jede falsche Sitzposition
kann zu lebensgefährlichen oder tödlichen Verletzungen führen.
•
Alle Insassen, auch Kinder, die nicht richtig angegurtet sind, können
sich lebensgefährlich oder tödlich verl etzen, wenn der Airbag auslöst. Alle
Kinder im Alter bis zu 12 Jahren sollten Sie stets auf den Rücksitzen trans-
portieren. Nehmen Sie niemals die Kinder im Fahrzeug mit, wenn sie unge-
sichert oder nicht dem Gewicht entsprechend gesichert sind.
•
Wenn Sie nicht angegurtet sind, sich seitwärts oder nach vorne lehnen
oder eine falsche Sitzposition einnehmen, so erhöht sich die Verletzungs-
COR_ALE_0707 Seite 29 Mittwoch, 1. August 2007 5:47 17
Page 32 of 270

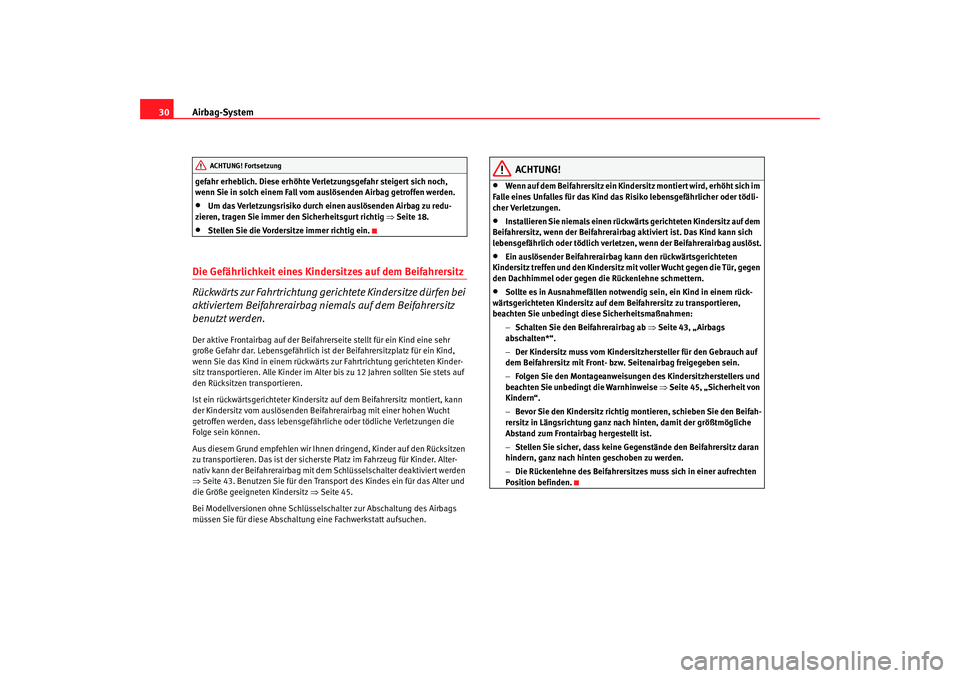

Airbag-System
30gefahr erheblich. Diese erhöhte Verletzungsgefahr steigert sich noch,
wenn Sie in solch einem Fall vom auslösenden Airbag getroffen werden.•
Um das Verletzungsrisiko durch einen auslösenden Airbag zu redu-
zieren, tragen Sie immer den Sicherheitsgurt richtig ⇒Seite 18.
•
Stellen Sie die Vordersitze immer richtig ein.
Die Gefährlichkeit eines Kindersitzes auf dem Beifahrersitz
Rückwärts zur Fahrtrichtung gerichtete Kindersitze dürfen bei
aktiviertem Beifahrerairbag niemals auf dem Beifahrersitz
benutzt werden.Der aktive Frontairbag auf der Beifahrerseite stellt für ein Kind eine sehr
große Gefahr dar. Lebensgefährlich ist der Beifahrersitzplatz für ein Kind,
wenn Sie das Kind in einem rückwärts zur Fahrtrichtung gerichteten Kinder-
sitz transportieren. Alle Kinder im Alter bis zu 12 Jahren sollten Sie stets auf
den Rücksitzen transportieren.
Ist ein rückwärtsgerichteter Kindersitz auf dem Beifahrersitz montiert, kann
der Kindersitz vom auslösenden Beif ahrerairbag mit einer hohen Wucht
getroffen werden, dass lebensgefährliche oder tödliche Verletzungen die
Folge sein können.
Aus diesem Grund empfehlen wir Ihnen dringend, Kinder auf den Rücksitzen
zu transportieren. Das ist der sicherste Platz im Fahrzeug für Kinder. Alter-
nativ kann der Beifahrerai rbag mit dem Schlüsselschalter deaktiviert werden
⇒ Seite 43. Benutzen Sie für den Transp ort des Kindes ein für das Alter und
die Größe geeigneten Kindersitz ⇒Seite 45.
Bei Modellversionen ohne Schlüssels chalter zur Abschaltung des Airbags
müssen Sie für diese Abschaltung eine Fachwerkstatt aufsuchen.
ACHTUNG!
•
Wenn auf dem Beifahrersitz ein Kindersitz montiert wird, erhöht sich im
Falle eines Unfalles für das Kind das Risiko lebensgefährlicher oder tödli-
cher Verletzungen.
•
Installieren Sie niemals einen rückwärts gerichteten Kindersitz auf dem
Beifahrersitz, wenn der Beifahrerairbag aktiviert ist. Das Kind kann sich
lebensgefährlich oder tödlich verletze n, wenn der Beifahrerairbag auslöst.
•
Ein auslösender Beifahrerairbag kann den rückwärtsgerichteten
Kindersitz treffen und den Kindersitz mit voller Wucht gegen die Tür, gegen
den Dachhimmel oder gegen die Rückenlehne schmettern.
•
Sollte es in Ausnahmefällen notwen dig sein, ein Kind in einem rück-
wärtsgerichteten Kindersitz auf dem Beifahrersitz zu transportieren,
beachten Sie unbedingt diese Sicherheitsmaßnahmen:
−Schalten Sie den Beifahrerairbag ab ⇒Seite 43, „Airbags
abschalten*“.
− Der Kindersitz muss vom Kindersitzhersteller für den Gebrauch auf
dem Beifahrersitz mit Front- bzw. Seitenairbag freigegeben sein.
− Folgen Sie den Montageanweisungen des Kindersitzherstellers und
beachten Sie unbedingt die Warnhinweise ⇒ Seite 45, „Sicherheit von
Kindern“.
− Bevor Sie den Kindersitz richtig montieren, schieben Sie den Beifah-
rersitz in Längsrichtung ganz nach hinten, damit der größtmögliche
Abstand zum Frontairbag hergestellt ist.
− Stellen Sie sicher, dass keine Gegenstände den Beifahrersitz daran
hindern, ganz nach hinten geschoben zu werden.
− Die Rückenlehne des Beifahrersitzes muss sich in einer aufrechten
Position befinden.
ACHTUNG! Fortsetzung
COR_ALE_0707 Seite 30 Mittwoch, 1. August 2007 5:47 17
Page 33 of 270
Airbag-System31
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

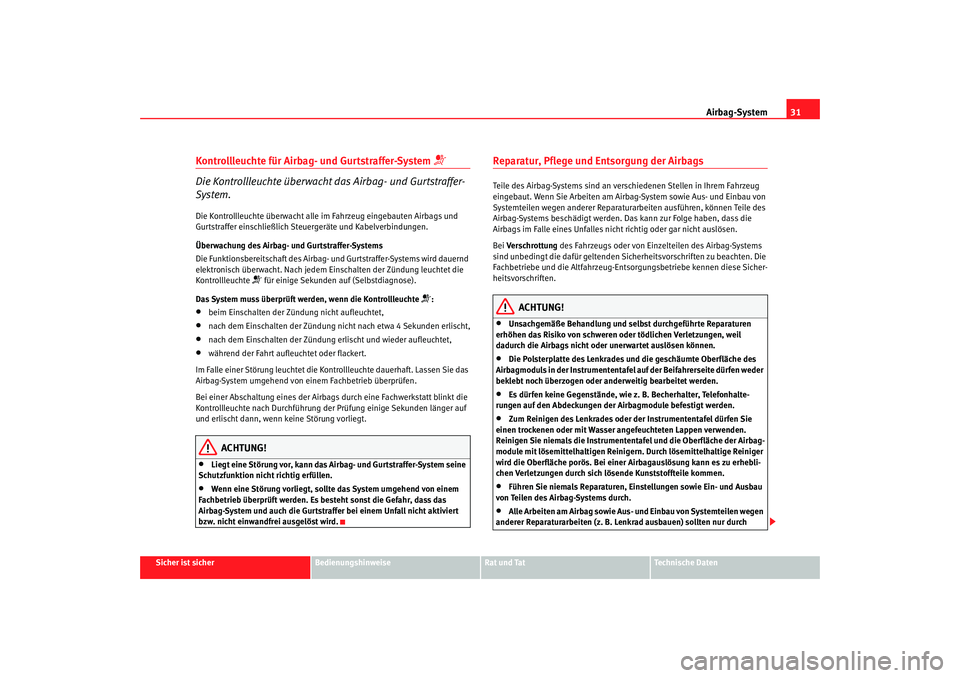

Kontrollleuchte für Airbag- und Gurtstraffer-System
Die Kontrollleuchte überwacht das Airbag- und Gurtstraffer-
System.Die Kontrollleuchte überwacht alle im Fahrzeug eingebauten Airbags und
Gurtstraffer einschließlich Steuergeräte und Kabelverbindungen.
Überwachung des Airbag- und Gurtstraffer-Systems
Die Funktionsbereitschaft des Airbag- und Gurtstraffer-Systems wird dauernd
elektronisch überwacht. Nach jedem Einschalten der Zündung leuchtet die
Kontrollleuchte
für einige Sekunden auf (Selbstdiagnose).
Das System muss überprüft werden, wenn die Kontrollleuchte
:
•
beim Einschalten der Zündung nicht aufleuchtet,
•
nach dem Einschalten der Zündung nich t nach etwa 4 Sekunden erlischt,
•
nach dem Einschalten der Zündung erlischt und wieder aufleuchtet,
•
während der Fahrt aufleuchtet oder flackert.
Im Falle einer Störung leuchtet die Kontrollleuchte dauerhaft. Lassen Sie das
Airbag-System umgehend von ei nem Fachbetrieb überprüfen.
Bei einer Abschaltung eines der Airbags durch eine Fachwerkstatt blinkt die
Kontrollleuchte nach Durchführung der Prüfung einige Sekunden länger auf
und erlischt dann, wenn keine Störung vorliegt.
ACHTUNG!
•
Liegt eine Störung vor, kann das Airbag- und Gurtstraffer-System seine
Schutzfunktion nicht richtig erfüllen.
•
Wenn eine Störung vorliegt, sollte das System umgehend von einem
Fachbetrieb überprüft werden. Es besteht sonst die Gefahr, dass das
Airbag-System und auch die Gurtstraffer bei einem Unfall nicht aktiviert
bzw. nicht einwandfrei ausgelöst wird.
Reparatur, Pflege und Entsorgung der AirbagsTeile des Airbag-Systems sind an vers chiedenen Stellen in Ihrem Fahrzeug
eingebaut. Wenn Sie Arbeiten am Airbag-System sowie Aus- und Einbau von
Systemteilen wegen anderer Reparaturarbeiten ausführen, können Teile des
Airbag-Systems beschädigt werden. Das kann zur Folge haben, dass die
Airbags im Falle eines Unfalles nich t richtig oder gar nicht auslösen.
Bei Verschrottung des Fahrzeugs oder von Einzelteilen des Airbag-Systems
sind unbedingt die dafür geltenden Sich erheitsvorschriften zu beachten. Die
Fachbetriebe und die Altfahrzeug-Ents orgungsbetriebe kennen diese Sicher-
heitsvorschriften.
ACHTUNG!
•
Unsachgemäße Behandlung und selbst durchgeführte Reparaturen
erhöhen das Risiko von schweren oder tödlichen Verletzungen, weil
dadurch die Airbags nicht oder unerwartet auslösen können.
•
Die Polsterplatte des Lenkrades und die geschäumte Oberfläche des
Airbagmoduls in der Instrumententafel auf der Beifahrerseite dürfen weder
beklebt noch überzogen oder anderweitig bearbeitet werden.
•
Es dürfen keine Gegenstände, wie z. B. Becherhalter, Telefonhalte-
rungen auf den Abdeckungen der Airbagmodule befestigt werden.
•
Zum Reinigen des Lenkrades oder der Instrumententafel dürfen Sie
einen trockenen oder mit Wasser angefeuchteten Lappen verwenden.
Reinigen Sie niemals die Instrumententafel und die Oberfläche der Airbag-
module mit lösemittelhaltigen Reiniger n. Durch lösemittelhaltige Reiniger
wird die Oberfläche porös. Bei einer Airbagauslösung kann es zu erhebli-
chen Verletzungen durch sich lösende Kunststoffteile kommen.
•
Führen Sie niemals Reparaturen, Einstellungen sowie Ein- und Ausbau
von Teilen des Airbag-Systems durch.
•
Alle Arbeiten am Airbag sowie Aus- und Einbau von Systemteilen wegen
anderer Reparaturarbeiten (z. B. Lenkrad ausbauen) sollten nur durch
COR_ALE_0707 Seite 31 Mittwoch, 1. August 2007 5:47 17
Page 34 of 270

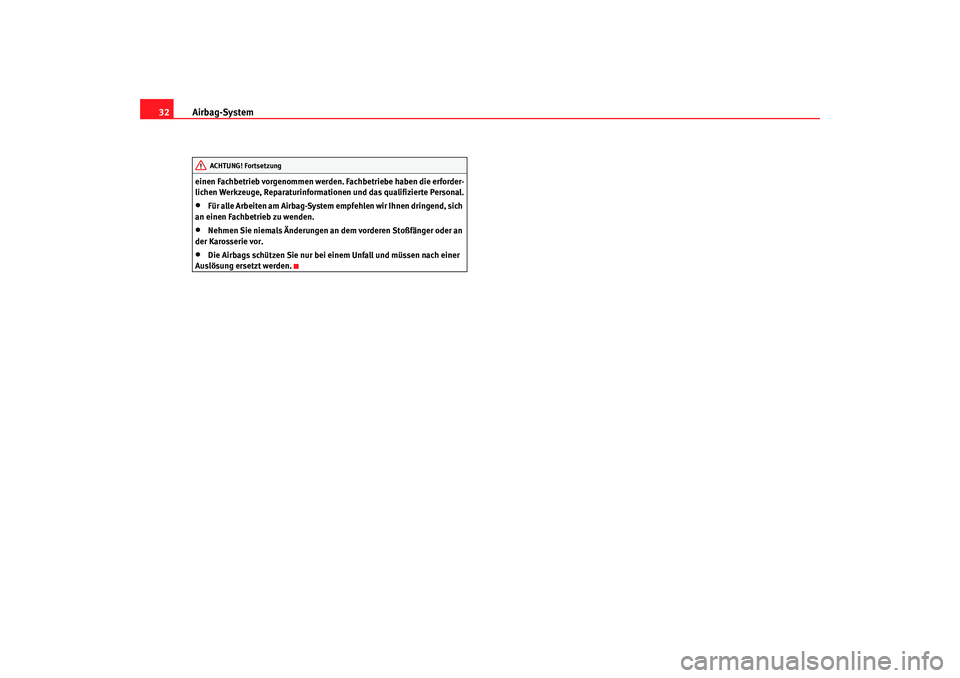

Airbag-System
32einen Fachbetrieb vorgenommen werden. Fachbetriebe haben die erforder-
lichen Werkzeuge, Reparaturinformationen und das qualifizierte Personal.•
Für alle Arbeiten am Airbag-System empfehlen wir Ihnen dringend, sich
an einen Fachbetrieb zu wenden.
•
Nehmen Sie niemals Änderungen an dem vorderen Stoßfänger oder an
der Karosserie vor.
•
Die Airbags schützen Sie nur bei einem Unfall und müssen nach einer
Auslösung ersetzt werden.ACHTUNG! Fortsetzung
COR_ALE_0707 Seite 32 Mittwoch, 1. August 2007 5:47 17
Page 35 of 270
Airbag-System33
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

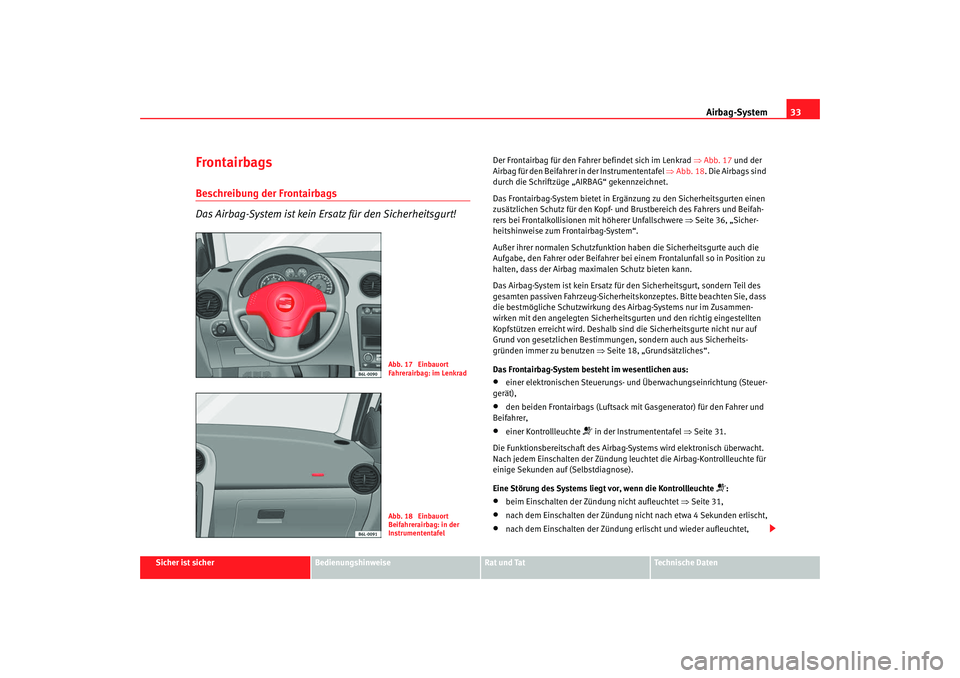

FrontairbagsBeschreibung der Frontairbags
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt!
Der Frontairbag für den Fahrer befindet sich im Lenkrad ⇒Abb. 17 und der
Airbag für den Beifahrer in der Instrumententafel ⇒Abb. 18. Die Airbags sind
durch die Schriftzüge „AIRBAG“ gekennzeichnet.
Das Frontairbag-System bietet in Ergä nzung zu den Sicherheitsgurten einen
zusätzlichen Schutz für den Kopf- und Brustbereich des Fahrers und Beifah-
rers bei Frontalkollisionen mit höherer Unfallschwere ⇒Seite 36, „Sicher-
heitshinweise zum Frontairbag-System“.
Außer ihrer normalen Schutzfunktion haben die Sicherheitsgurte auch die
Aufgabe, den Fahrer oder Be ifahrer bei einem Frontalunfall so in Position zu
halten, dass der Airbag maximalen Schutz bieten kann.
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt, sondern Teil des
gesamten passiven Fahrzeug-Sicherheitskonzeptes. Bitte beachten Sie, dass
die bestmögliche Schutzwirkung des Airbag-Systems nur im Zusammen-
wirken mit den angelegten Sicherheitsgurten und den richtig eingestellten
Kopfstützen erreicht wird. Deshalb sind die Sicherheitsgurte nicht nur auf
Grund von gesetzlichen Bestimmungen, sondern auch aus Sicherheits-
gründen immer zu benutzen ⇒ Seite 18, „Grundsätzliches“.
Das Frontairbag-System besteht im wesentlichen aus:•
einer elektronischen Steuerungs- und Überwachungseinrichtung (Steuer-
gerät),
•
den beiden Frontairbags (Luftsack mit Gasgenerator) für den Fahrer und
Beifahrer,
•
einer Kontrollleuchte
in der Instrumententafel ⇒Seite 31.
Die Funktionsbereitschaft des Airbag-Systems wird elektronisch überwacht.
Nach jedem Einschalten der Zündung le uchtet die Airbag-Kontrollleuchte für
einige Sekunden auf (Selbstdiagnose).
Eine Störung des Systems liegt vor, wenn die Kontrollleuchte
:
•
beim Einschalten der Zündung nicht aufleuchtet ⇒Seite 31,
•
nach dem Einschalten der Zündung nicht nach etwa 4 Sekunden erlischt,
•
nach dem Einschalten der Zündung erlischt und wieder aufleuchtet,
Abb. 17 Einbauort
Fahrerairbag: im LenkradAbb. 18 Einbauort
Beifahrerairbag: in der
Instrumententafel
COR_ALE_0707 Seite 33 Mittwoch, 1. August 2007 5:47 17
Page 36 of 270

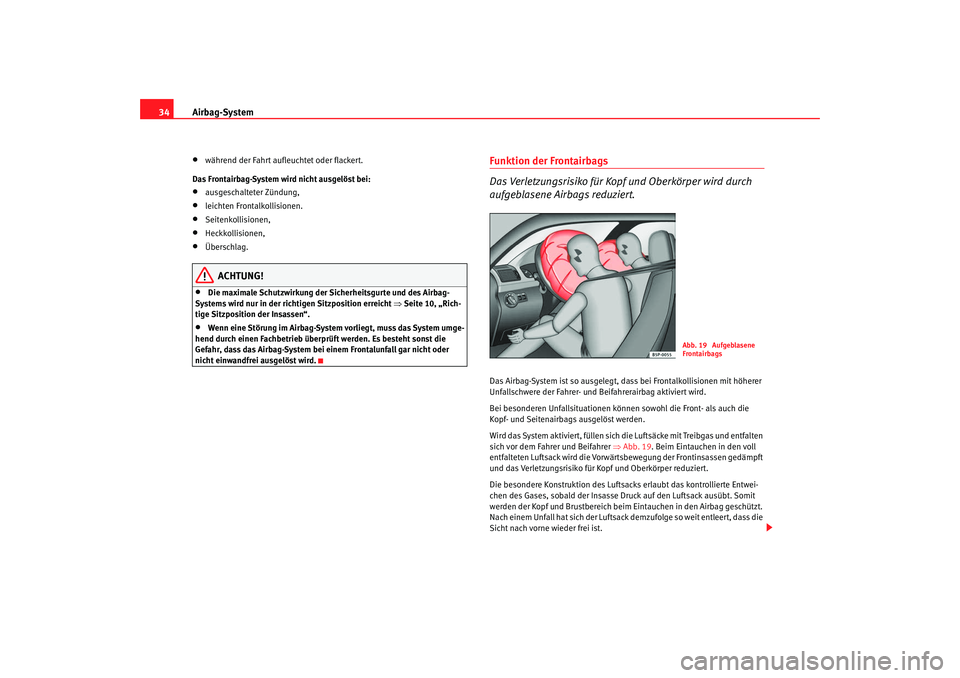

Airbag-System
34•
während der Fahrt aufleuchtet oder flackert.
Das Frontairbag-System wird nicht ausgelöst bei:
•
ausgeschalteter Zündung,
•
leichten Frontalkollisionen.
•
Seitenkollisionen,
•
Heckkollisionen,
•
Überschlag.
ACHTUNG!
•
Die maximale Schutzwirkung der Sicherheitsgurte und des Airbag-
Systems wird nur in der richtigen Sitzposition erreicht ⇒Seite 10, „Rich-
tige Sitzposition der Insassen“.
•
Wenn eine Störung im Airbag-System vorliegt, muss das System umge-
hend durch einen Fachbetrieb überprüft werden. Es besteht sonst die
Gefahr, dass das Airbag-System bei einem Frontalunfall gar nicht oder
nicht einwandfrei ausgelöst wird.
Funktion der Frontairbags
Das Verletzungsrisiko für Kopf und Oberkörper wird durch
aufgeblasene Airbags reduziert.Das Airbag-System ist so ausgelegt, dass bei Frontalkollisionen mit höherer
Unfallschwere der Fahrer- und Be ifahrerairbag aktiviert wird.
Bei besonderen Unfallsituationen könn en sowohl die Front- als auch die
Kopf- und Seitenairbags ausgelöst werden.
Wird das System aktiviert, füllen sich die Luftsäcke mit Treibgas und entfalten
sich vor dem Fahrer und Beifahrer ⇒Abb. 19 . Beim Eintauchen in den voll
entfalteten Luftsack wird die Vorwärtsbewegung der Frontinsassen gedämpft
und das Verletzungsrisiko für Kopf und Oberkörper reduziert.
Die besondere Konstruktion des Luftsacks erlaubt das kontrollierte Entwei-
chen des Gases, sobald der Insasse Druck auf den Luftsack ausübt. Somit
werden der Kopf und Brustbereich beim Eintauchen in den Airbag geschützt.
Nach einem Unfall hat sich der Luftsack demzufolge so weit entleert, dass die
Sicht nach vorne wieder frei ist.
Abb. 19 Aufgeblasene
Frontairbags
COR_ALE_0707 Seite 34 Mittwoch, 1. August 2007 5:47 17
Page 37 of 270

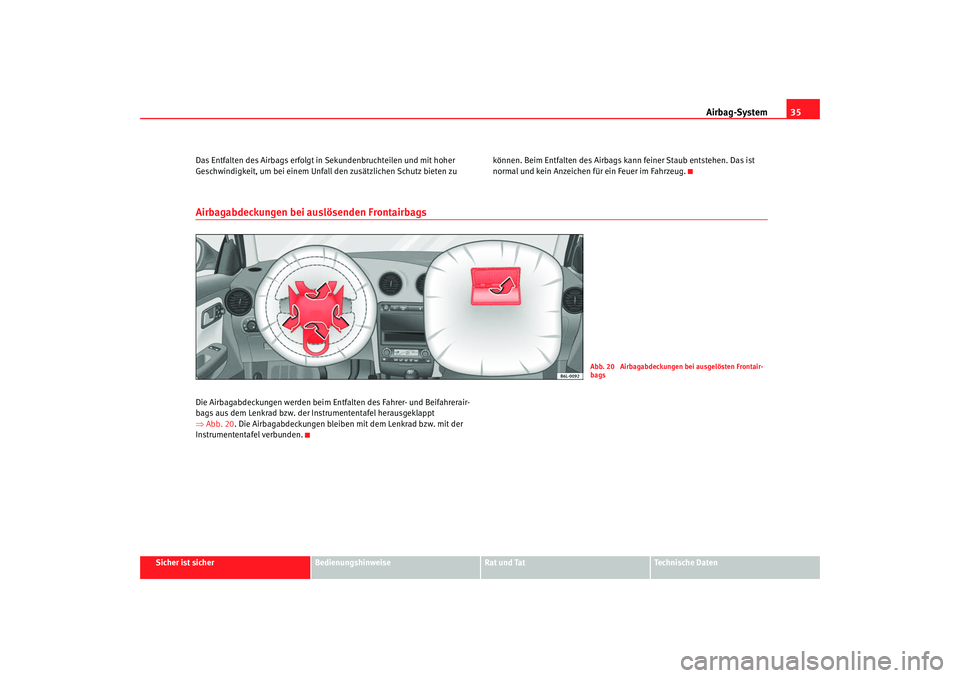

Airbag-System35
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Das Entfalten des Airbags erfolgt in
Sekundenbruchteilen und mit hoher
Geschwindigkeit, um bei einem Unfall den zusätzlichen Schutz bieten zu können. Beim Entfalten des Airbags ka
nn feiner Staub entstehen. Das ist
normal und kein Anzeichen für ein Feuer im Fahrzeug.
Airbagabdeckungen bei auslösenden FrontairbagsDie Airbagabdeckungen werden beim Entfalten des Fahrer- und Beifahrerair-
bags aus dem Lenkrad bzw. der In strumententafel herausgeklappt
⇒ Abb. 20 . Die Airbagabdeckungen bleiben mit dem Lenkrad bzw. mit der
Instrumententafel verbunden.
Abb. 20 Airbagabdeckungen bei ausgelösten Frontair-
bags
COR_ALE_0707 Seite 35 Mittwoch, 1. August 2007 5:47 17
Page 38 of 270

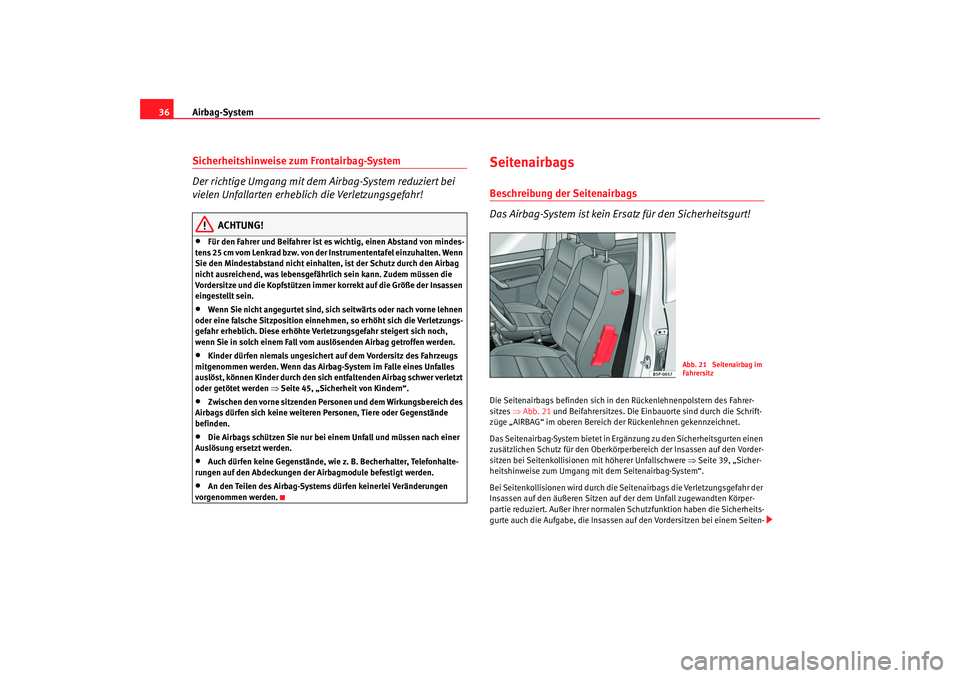

Airbag-System
36Sicherheitshinweise zum Frontairbag-System
Der richtige Umgang mit dem Airbag-System reduziert bei
vielen Unfallarten erheblich die Verletzungsgefahr!
ACHTUNG!
•
Für den Fahrer und Beifahrer ist es wichtig, einen Abstand von mindes-
tens 25 cm vom Lenkrad bzw. von der Instrumententafel einzuhalten. Wenn
Sie den Mindestabstand nicht einhalten, ist der Schutz durch den Airbag
nicht ausreichend, was lebensgefährlich sein kann. Zudem müssen die
Vordersitze und die Kopfstützen immer korrekt auf die Größe der Insassen
eingestellt sein.
•
Wenn Sie nicht angegurtet sind, sich seitwärts oder nach vorne lehnen
oder eine falsche Sitzposition einnehmen, so erhöht sich die Verletzungs-
gefahr erheblich. Diese erhöhte Verletzungsgefahr steigert sich noch,
wenn Sie in solch einem Fall vom auslösenden Airbag getroffen werden.
•
Kinder dürfen niemals ungesichert auf dem Vordersitz des Fahrzeugs
mitgenommen werden. Wenn das Airbag-System im Falle eines Unfalles
auslöst, können Kinder durch den sich en tfaltenden Airbag schwer verletzt
oder getötet werden ⇒Seite 45, „Sicherheit von Kindern“.
•
Zwischen den vorne sitzenden Personen und dem Wirkungsbereich des
Airbags dürfen sich keine weiteren Personen, Tiere oder Gegenstände
befinden.
•
Die Airbags schützen Sie nur bei einem Unfall und müssen nach einer
Auslösung ersetzt werden.
•
Auch dürfen keine Gegenstände, wie z. B. Becherhalter, Telefonhalte-
rungen auf den Abdeckungen der Ai rbagmodule befestigt werden.
•
An den Teilen des Airbag-Systems dürfen keinerlei Veränderungen
vorgenommen werden.
SeitenairbagsBeschreibung der Seitenairbags
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt!Die Seitenairbags befinden sich in den Rückenlehnenpolstern des Fahrer-
sitzes ⇒Abb. 21 und Beifahrersitzes. Die Einbauorte sind durch die Schrift-
züge „AIRBAG“ im oberen Bereich der Rückenlehnen gekennzeichnet.
Das Seitenairbag-System bietet in Ergä nzung zu den Sicherheitsgurten einen
zusätzlichen Schutz für den Oberkörperbereich der Insassen auf den Vorder-
sitzen bei Seitenkollisionen mit höherer Unfallschwere ⇒Seite 39, „Sicher-
heitshinweise zum Umgang mit dem Seitenairbag-System“.
Bei Seitenkollisionen wird durch die Seitenairbags die Verletzungsgefahr der
Insassen auf den äußeren Sitzen auf der dem Unfall zugewandten Körper-
partie reduziert. Außer ihrer normalen Schutzfunktion haben die Sicherheits-
gurte auch die Aufgabe, die Insassen au f den Vordersitzen bei einem Seiten-
Abb. 21 Seitenairbag im
Fahrersitz
COR_ALE_0707 Seite 36 Mittwoch, 1. August 2007 5:47 17
Page 39 of 270

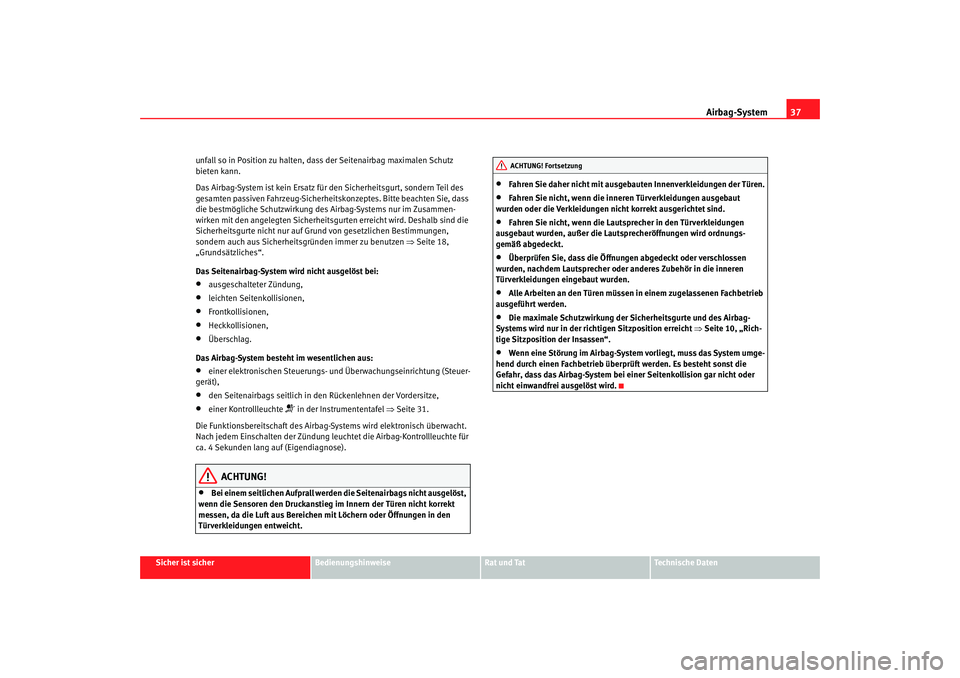

Airbag-System37
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
unfall so in Position zu halten, dass der Seitenairbag maximalen Schutz
bieten kann.
Das Airbag-System ist kein Ersatz für den Sicherheitsgurt, sondern Teil des
gesamten passiven Fahrzeug-Sicherheitskonzeptes. Bitte beachten Sie, dass
die bestmögliche Schutzwirkung des Airbag-Systems nur im Zusammen-
wirken mit den angelegten Sicherheitsgurten erreicht wird. Deshalb sind die
Sicherheitsgurte nicht nur auf Grund von gesetzlichen Bestimmungen,
sondern auch aus Sicherheitsgründen immer zu benutzen
⇒Seite 18,
„Grundsätzliches“.
Das Seitenairbag-System wird nicht ausgelöst bei:
•
ausgeschalteter Zündung,
•
leichten Seitenkollisionen,
•
Frontkollisionen,
•
Heckkollisionen,
•
Überschlag.
Das Airbag-System besteht im wesentlichen aus:
•
einer elektronischen Steuerungs- und Überwachungseinrichtung (Steuer-
gerät),
•
den Seitenairbags seitlich in den Rückenlehnen der Vordersitze,
•
einer Kontrollleuchte
in der Instrumententafel ⇒Seite 31.
Die Funktionsbereitschaft des Airbag-Systems wird elektronisch überwacht.
Nach jedem Einschalten der Zündung le uchtet die Airbag-Kontrollleuchte für
ca. 4 Sekunden lang auf (Eigendiagnose).
ACHTUNG!
•
Bei einem seitlichen Aufprall werden die Seitenairbags nicht ausgelöst,
wenn die Sensoren den Druckanstieg im Innern der Türen nicht korrekt
messen, da die Luft aus Bereichen mit Löchern oder Öffnungen in den
Türverkleidungen entweicht.
•
Fahren Sie daher nicht mit ausgebauten Innenverkleidungen der Türen.
•
Fahren Sie nicht, wenn die inneren Türverkleidungen ausgebaut
wurden oder die Verkleidungen nicht korrekt ausgerichtet sind.
•
Fahren Sie nicht, wenn die Lautsprecher in den Türverkleidungen
ausgebaut wurden, außer die Lautsprecheröffnungen wird ordnungs-
gemäß abgedeckt.
•
Überprüfen Sie, dass die Öffnungen abgedeckt oder verschlossen
wurden, nachdem Lautsprecher oder anderes Zubehör in die inneren
Türverkleidungen eingebaut wurden.
•
Alle Arbeiten an den Türen müssen in einem zugelassenen Fachbetrieb
ausgeführt werden.
•
Die maximale Schutzwirkung der Sicherheitsgurte und des Airbag-
Systems wird nur in der richtigen Sitzposition erreicht ⇒Seite 10, „Rich-
tige Sitzposition der Insassen“.
•
Wenn eine Störung im Airbag-System vorliegt, muss das System umge-
hend durch einen Fachbetrieb überprüft werden. Es besteht sonst die
Gefahr, dass das Airbag-System bei einer Seitenkollision gar nicht oder
nicht einwandfrei ausgelöst wird.ACHTUNG! Fortsetzung
COR_ALE_0707 Seite 37 Mittwoch, 1. August 2007 5:47 17
Page 40 of 270

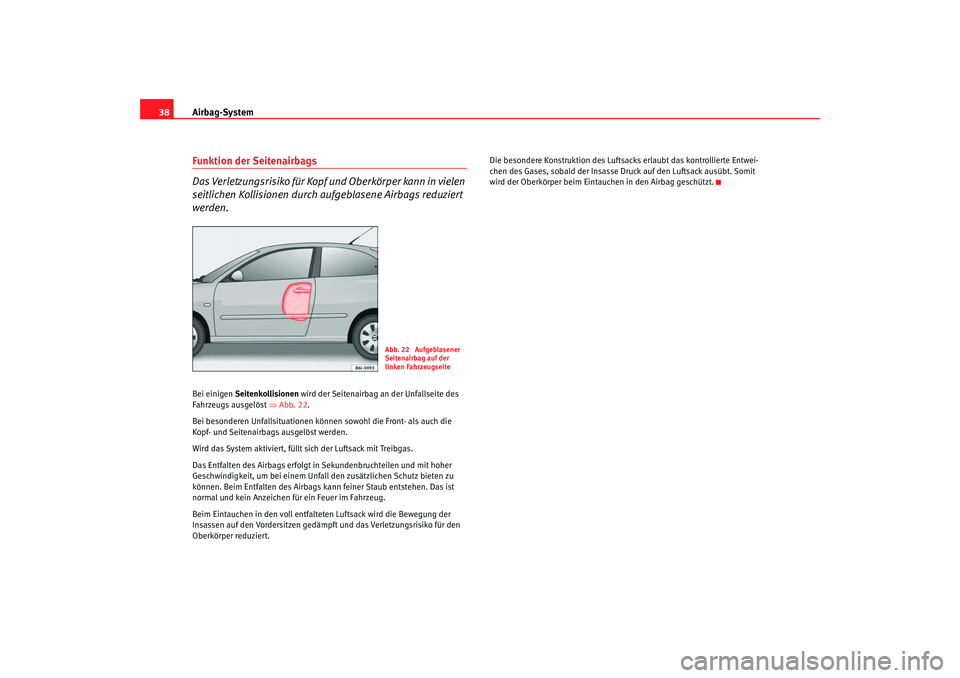

Airbag-System
38Funktion der Seitenairbags
Das Verletzungsrisiko für Kopf und Oberkörper kann in vielen
seitlichen Kollisionen durch aufgeblasene Airbags reduziert
werden.Bei einigen Seitenkollisionen wird der Seitenairbag an der Unfallseite des
Fahrzeugs ausgelöst ⇒Abb. 22.
Bei besonderen Unfallsituationen können sowohl die Front- als auch die
Kopf- und Seitenairbags ausgelöst werden.
Wird das System aktiviert, füllt sich der Luftsack mit Treibgas.
Das Entfalten des Airbags erfolgt in Sekundenbruchteilen und mit hoher
Geschwindigkeit, um bei einem Unfall den zusätzlichen Schutz bieten zu
können. Beim Entfalten des Airbags kann feiner Staub entstehen. Das ist
normal und kein Anzeichen für ein Feuer im Fahrzeug.
Beim Eintauchen in den voll entfalteten Luftsack wird die Bewegung der
Insassen auf den Vordersitzen gedämpft und das Verletzungsrisiko für den
Oberkörper reduziert. Die besondere Konstruktion des Luftsacks erlaubt das kontrollierte Entwei-
chen des Gases, sobald der Insasse Druck auf den Luftsack ausübt. Somit
wird der Oberkörper beim Eintauchen in den Airbag geschützt.
Abb. 22 Aufgeblasener
Seitenairbag auf der
linken Fahrzeugseite
COR_ALE_0707 Seite 38 Mittwoch, 1. August 2007 5:47 17
