Seat Cordoba 2007 Betriebsanleitung (in German)
Manufacturer: SEAT, Model Year: 2007, Model line: Cordoba, Model: Seat Cordoba 2007Pages: 270, PDF-Größe: 8.1 MB
Page 61 of 270
Cockpit59
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

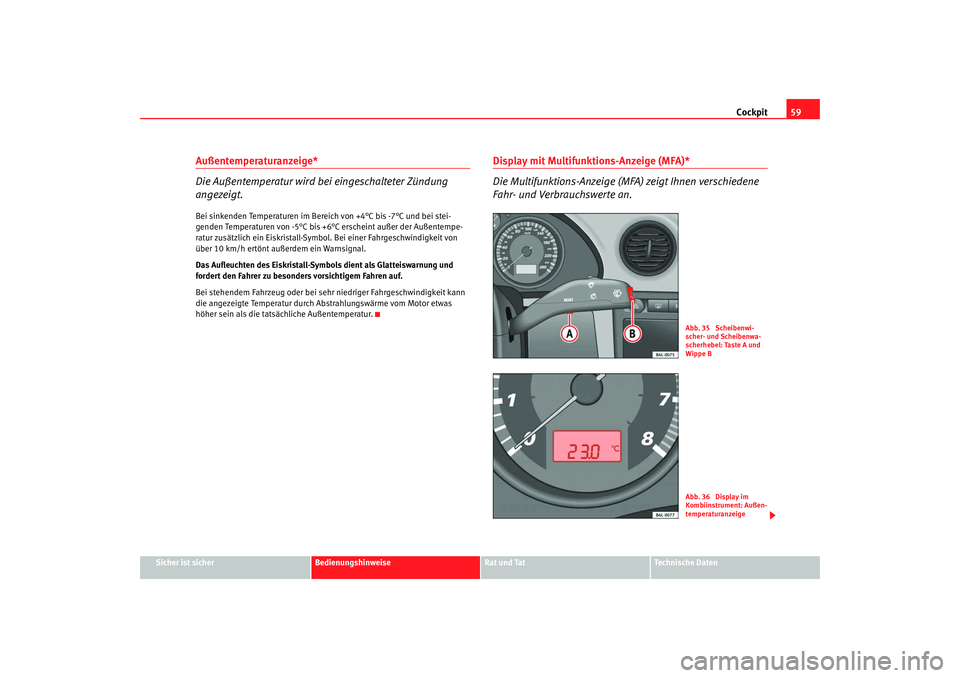

Außentemperaturanzeige*
Die Außentemperatur wird bei eingeschalteter Zündung
angezeigt.Bei sinkenden Temperaturen im Bereich von +4°C bis -7°C und bei stei-
genden Temperaturen von -5°C bis +6°C erscheint außer der Außentempe-
ratur zusätzlich ein Eiskristall-Symbol. Bei einer Fahrgeschwindigkeit von
über 10 km/h ertönt außerdem ein Warnsignal.
Das Aufleuchten des Eiskristall-Symbols dient als Glatteiswarnung und
fordert den Fahrer zu besonders vorsichtigem Fahren auf.
Bei stehendem Fahrzeug oder bei sehr niedriger Fahrgeschwindigkeit kann
die angezeigte Temperatur durch Abstrahlungswärme vom Motor etwas
höher sein als die tatsächliche Außentemperatur.
Display mit Multifunktions-Anzeige (MFA)*
Die Multifunktions-Anzeige (MFA) zeigt Ihnen verschiedene
Fahr- und Verbrauchswerte an.
Abb. 35 Scheibenwi-
scher- und Scheibenwa-
scherhebel: Taste A und
Wippe BAbb. 36 Display im
Kombiinstrument: Außen-
temperaturanzeige
COR_ALE_0707 Seite 59 Mittwoch, 1. August 2007 5:47 17

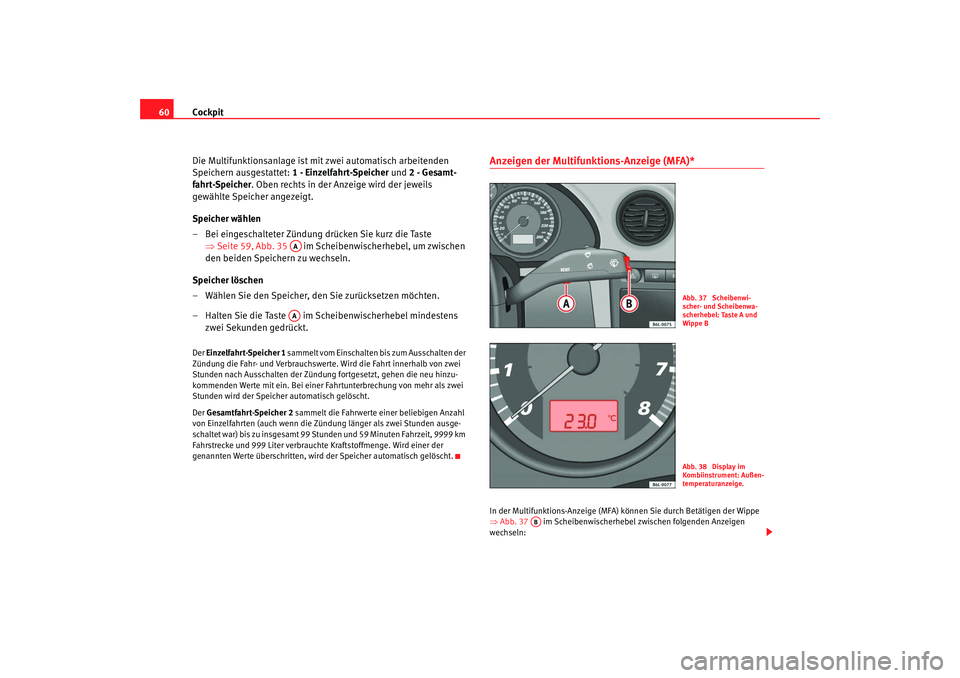

Page 62 of 270
Cockpit
60
Die Multifunktionsanlage ist mit zwei automatisch arbeitenden
Speichern ausgestattet: 1 - Einzelfahrt-Speicher und 2 - Gesamt-
fahrt-Speicher . Oben rechts in der Anzeige wird der jeweils
gewählte Speicher angezeigt.
Speicher wählen
– Bei eingeschalteter Zündung drücken Sie kurz die Taste ⇒Seite 59, Abb. 35 im Scheibenwischerhebel, um zwischen
den beiden Speichern zu wechseln.
Speicher löschen
– Wählen Sie den Speicher, den Sie zurücksetzen möchten.
– Halten Sie die Taste im Scheibenwischerhebel mindestens zwei Sekunden gedrückt.Der Einzelfahrt-Speicher 1 sammelt vom Einschalten bis zum Ausschalten der
Zündung die Fahr- und Verbrauchswerte. Wird die Fahrt innerhalb von zwei
Stunden nach Ausschalten der Zündung fortgesetzt, gehen die neu hinzu-
kommenden Werte mit ein. Bei einer Fa hrtunterbrechung von mehr als zwei
Stunden wird der Speicher automatisch gelöscht.
Der Gesamtfahrt-Speicher 2 sammelt die Fahrwerte einer beliebigen Anzahl
von Einzelfahrten (auch wenn die Zünd ung länger als zwei Stunden ausge-
schaltet war) bis zu insgesamt 99 Stunden und 59 Minuten Fahrzeit, 9999 km
Fahrstrecke und 999 Liter verbraucht e Kraftstoffmenge. Wird einer der
genannten Werte überschritten, wird der Speicher automatisch gelöscht.
Anzeigen der Multifunktions-Anzeige (MFA)* In der Multifunktions-Anzeige (MFA) können Sie durch Betätigen der Wippe
⇒ Abb. 37 im Scheibenwischerhebel zwischen folgenden Anzeigen
wechseln:
AAAA
Abb. 37 Scheibenwi-
scher- und Scheibenwa-
scherhebel: Taste A und
Wippe BAbb. 38 Display im
Kombiinstrument: Außen-
temperaturanzeige.
AB
COR_ALE_0707 Seite 60 Mittwoch, 1. August 2007 5:47 17

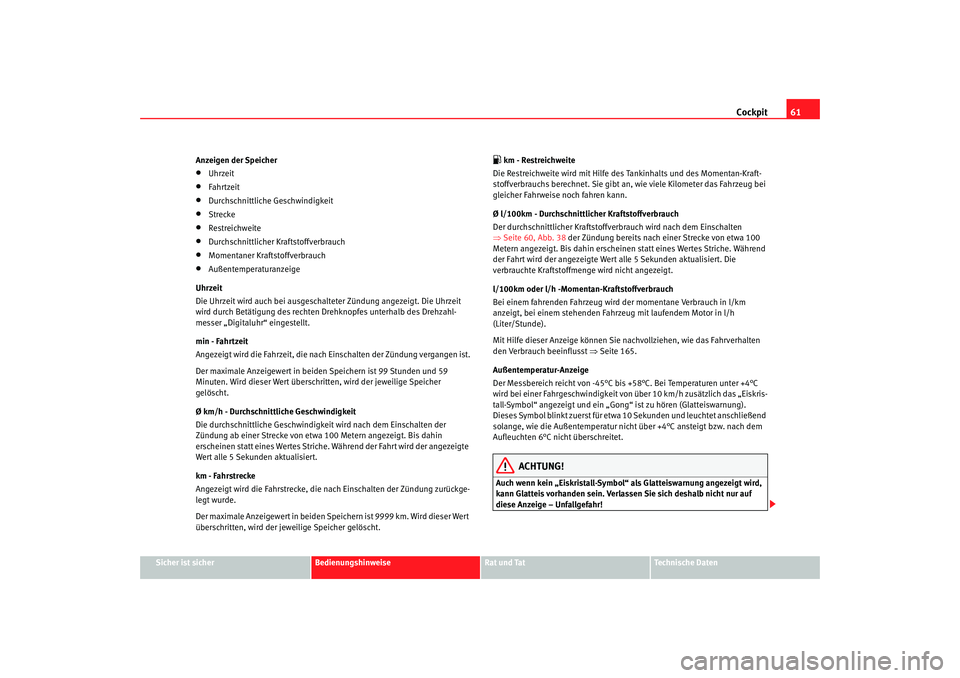

Page 63 of 270
Cockpit61
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Anzeigen der Speicher
•
Uhrzeit
•
Fahrtzeit
•
Durchschnittliche Geschwindigkeit
•
Strecke
•
Restreichweite
•
Durchschnittlicher Kraftstoffverbrauch
•
Momentaner Kraftstoffverbrauch
•
Außentemperaturanzeige
Uhrzeit
Die Uhrzeit wird auch bei ausgeschalteter Zündung angezeigt. Die Uhrzeit
wird durch Betätigung des rechten Drehknopfes unterhalb des Drehzahl-
messer „Digitaluhr“ eingestellt.
min - Fahrtzeit
Angezeigt wird die Fahrzeit, die nach Einschalten der Zündung vergangen ist.
Der maximale Anzeigewert in beiden Speichern ist 99 Stunden und 59
Minuten. Wird dieser Wert überschritten, wird der jeweilige Speicher
gelöscht.
Ø km/h - Durchschnittliche Geschwindigkeit
Die durchschnittliche Geschwindigkei t wird nach dem Einschalten der
Zündung ab einer Strecke von etwa 100 Metern angezeigt. Bis dahin
erscheinen statt eines Wertes Striche. Während der Fahrt wird der angezeigte
Wert alle 5 Sekunden aktualisiert.
km - Fahrstrecke
Angezeigt wird die Fahrstrecke, die nach Einschalten der Zündung zurückge-
legt wurde.
Der maximale Anzeigewert in beiden Speichern ist 9999 km. Wird dieser Wert
überschritten, wird der jeweilige Speicher gelöscht.
km - Restreichweite
Die Restreichweite wird mit Hilfe des Tankinhalts und des Momentan-Kraft-
stoffverbrauchs berechnet. Sie gibt an , wie viele Kilometer das Fahrzeug bei
gleicher Fahrweise noch fahren kann.
Ø l/100km - Durchschnittlicher Kraftstoffverbrauch
Der durchschnittlicher Kraftstoffve rbrauch wird nach dem Einschalten
⇒ Seite 60, Abb. 38 der Zündung bereits nach einer Strecke von etwa 100
Metern angezeigt. Bis dahin erscheinen statt eines Wertes Striche. Während
der Fahrt wird der angezeigte Wert alle 5 Sekunden aktualisiert. Die
verbrauchte Kraftstoffmenge wird nicht angezeigt.
l/100km oder l/h -Momentan-Kraftstoffverbrauch
Bei einem fahrenden Fahrzeug wird der momentane Verbrauch in l/km
anzeigt, bei einem stehenden Fahrzeug mit laufendem Motor in l/h
(Liter/Stunde).
Mit Hilfe dieser Anzeige können Sie nachvollziehen, wie das Fahrverhalten
den Verbrauch beeinflusst ⇒Seite 165.
Außentemperatur-Anzeige
Der Messbereich reicht von -45°C bis +58°C. Bei Temperaturen unter +4°C
wird bei einer Fahrgeschwindigkeit von über 10 km/h zusätzlich das „Eiskris-
tall-Symbol“ angezeigt und ein „Gong“ ist zu hören (Glatteiswarnung).
Dieses Symbol blinkt zuerst für etwa 10 Sekunden und leuchtet anschließend
solange, wie die Außentemperatur nicht über +4°C ansteigt bzw. nach dem
Aufleuchten 6°C nicht überschreitet.
ACHTUNG!
Auch wenn kein „Eiskristall-Symbol“ als Glatteiswarnung angezeigt wird,
kann Glatteis vorhanden sein. Verlassen Sie sich deshalb nicht nur auf
diese Anzeige – Unfallgefahr!
COR_ALE_0707 Seite 61 Mittwoch, 1. August 2007 5:47 17

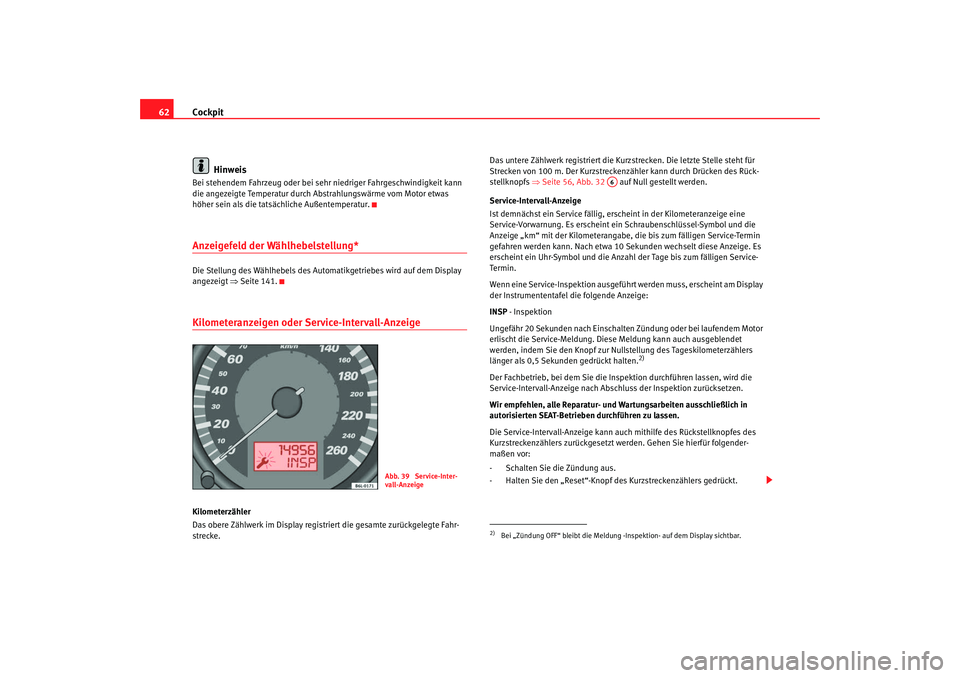

Page 64 of 270
Cockpit
62
HinweisBei stehendem Fahrzeug oder bei sehr niedriger Fahrgeschwindigkeit kann
die angezeigte Temperatur durch Abstrahlungswärme vom Motor etwas
höher sein als die tatsächliche Außentemperatur.Anzeigefeld der Wählhebelstellung*Die Stellung des Wählhebels des Automatikgetriebes wird auf dem Display
angezeigt ⇒Seite 141.Kilometeranzeigen oder Service-Intervall-Anzeige Kilometerzähler
Das obere Zählwerk im Display registriert die gesamte zurückgelegte Fahr-
strecke. Das untere Zählwerk registriert die Kurzstrecken. Die letzte Stelle steht für
Strecken von 100 m. Der Kurzstreckenzähler kann durch Drücken des Rück-
stellknopfs
⇒Seite 56, Abb. 32 auf Null gestellt werden.
Service-Intervall-Anzeige
Ist demnächst ein Service fällig, ersc heint in der Kilometeranzeige eine
Service-Vorwarnung. Es erscheint ein Schraubenschlüssel-Symbol und die
Anzeige „km“ mit der Kilometerangabe, die bis zum fälligen Service-Termin
gefahren werden kann. Nach etwa 10 Sekunden wechselt diese Anzeige. Es
erscheint ein Uhr-Symbol und die Anzahl der Tage bis zum fälligen Service-
Termin.
Wenn eine Service-Inspektion ausgeführt werden muss, erscheint am Display
der Instrumententafel die folgende Anzeige:
INSP - Inspektion
Ungefähr 20 Sekunden nach Einschalten Zündung oder bei laufendem Motor
erlischt die Service-Meldung. Diese Meldung kann auch ausgeblendet
werden, indem Sie den Knopf zur Nullstellung des Tageskilometerzählers
länger als 0,5 Sekunden gedrückt halten.
2)
Der Fachbetrieb, bei dem Sie die Inspektion durchführen lassen, wird die
Service-Intervall-Anzeige nach Abschluss der Inspektion zurücksetzen.
Wir empfehlen, alle Reparatur- und Wartungsarbeiten ausschließlich in
autorisierten SEAT-Betrieben durchführen zu lassen.
Die Service-Intervall-Anzeige kann auch mithilfe des Rückstellknopfes des
Kurzstreckenzählers zurückgesetzt werden. Gehen Sie hierfür folgender-
maßen vor:
- Schalten Sie die Zündung aus.
- Halten Sie den „Reset“-Knopf des Kurzstreckenzählers gedrückt.
Abb. 39 Service-Inter-
vall-Anzeige
2)Bei „Zündung OFF“ bleibt die Meldung -Inspektion- auf dem Display sichtbar.
A6
COR_ALE_0707 Seite 62 Mittwoch, 1. August 2007 5:47 17

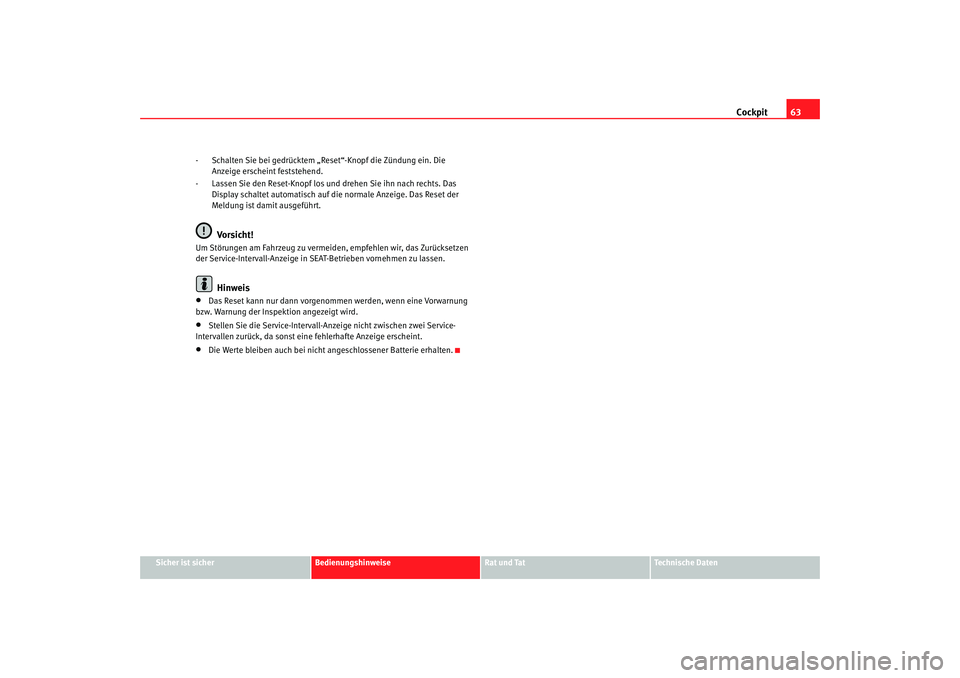

Page 65 of 270
Cockpit63
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
- Schalten Sie bei gedrücktem „Reset“-Knopf die Zündung ein. Die
Anzeige erscheint feststehend.
- Lassen Sie den Reset-Knopf los und drehen Sie ihn nach rechts. Das Display schaltet automatisch auf die normale Anzeige. Das Reset der
Meldung ist damit ausgeführt.
Vorsicht!
Um Störungen am Fahrzeug zu vermeiden, empfehlen wir, das Zurücksetzen
der Service-Intervall-Anzeige in SEAT-Betrieben vornehmen zu lassen.
Hinweis
•
Das Reset kann nur dann vorgenommen werden, wenn eine Vorwarnung
bzw. Warnung der Inspektion angezeigt wird.
•
Stellen Sie die Service-Intervall-Anzeige nicht zwischen zwei Service-
Intervallen zurück, da sonst eine fehlerhafte Anzeige erscheint.
•
Die Werte bleiben auch bei nicht angeschlossener Batterie erhalten.
COR_ALE_0707 Seite 63 Mittwoch, 1. August 2007 5:47 17
Page 66 of 270
Cockpit

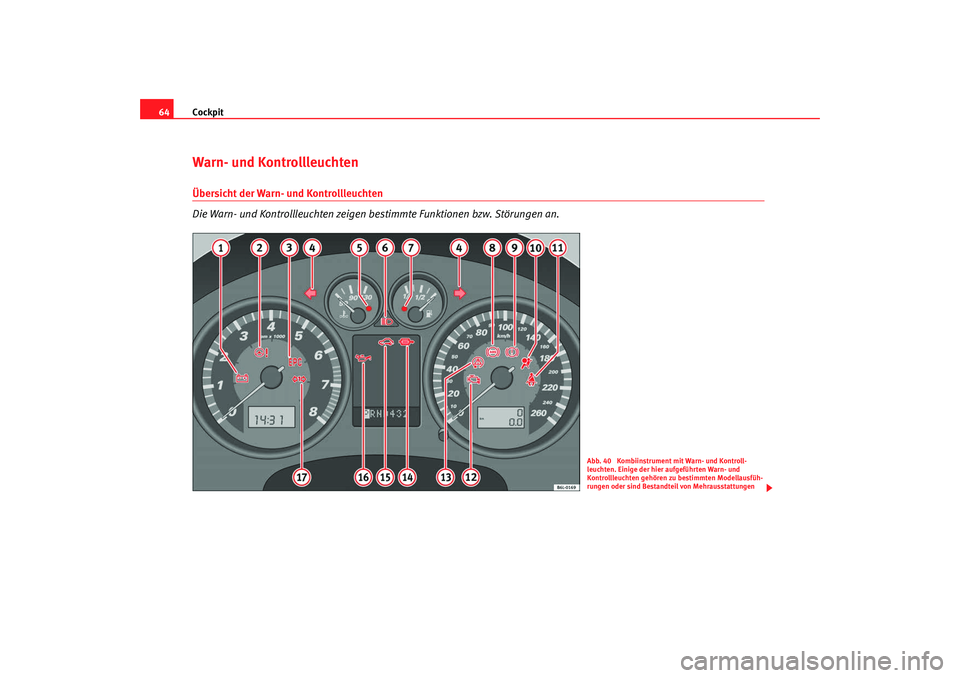

64Warn- und Kontrollleuchten Übersicht der Warn- und Kontrollleuchten
Die Warn- und Kontrollleuchten zeigen bestimmte Funktionen bzw. Störungen an.
Abb. 40 Kombiinstrument mit Warn- und Kontroll-
leuchten. Einige der hier aufgeführten Warn- und
Kontrollleuchten gehören zu bestimmten Modellausfüh-
rungen oder sind Bestandteil von Mehrausstattungen
COR_ALE_0707 Seite 64 Mittwoch, 1. August 2007 5:47 17

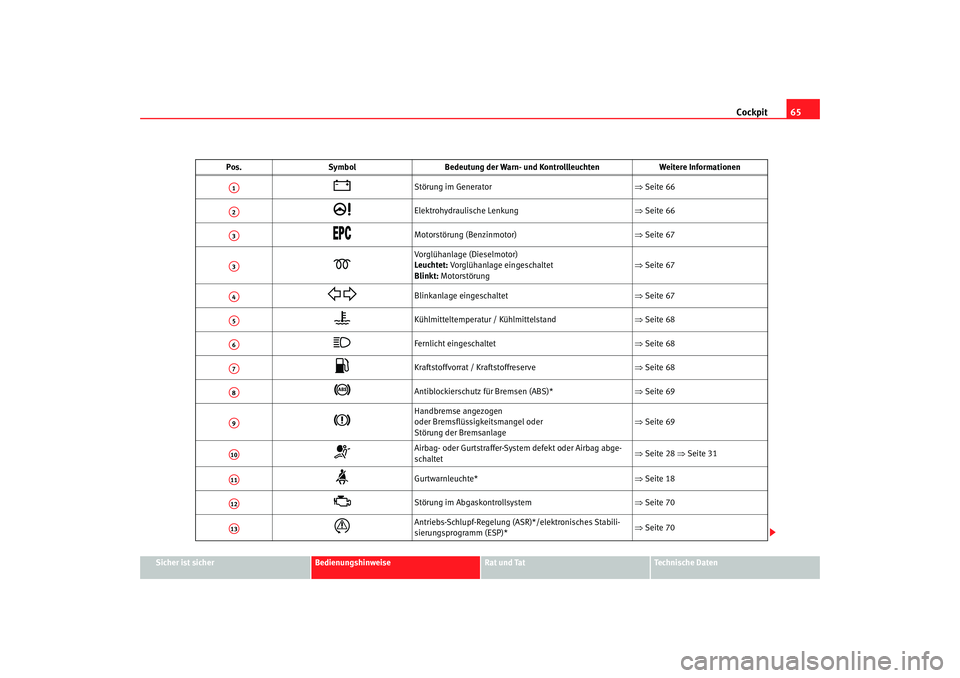

Page 67 of 270
Cockpit65
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Pos.
Symbol Bedeutung der Warn- und Kontrollleuchten Weitere Informationen
Störung im Generator ⇒Seite 66
Elektrohydraulische Lenkung ⇒Seite 66
Motorstörung (Benzinmotor) ⇒Seite 67
Vorglühanlage (Dieselmotor)
Leuchtet: Vorglühanlage eingeschaltet
Blinkt: Motorstörung ⇒
Seite 67
Blinkanlage eingeschaltet ⇒Seite 67
Kühlmitteltemperatur / Kühlmittelstand ⇒Seite 68
Fernlicht eingeschaltet ⇒Seite 68
Kraftstoffvorrat / Kraftstoffreserve ⇒Seite 68
Antiblockierschutz für Bremsen (ABS)* ⇒Seite 69
Handbremse angezogen
oder Bremsflüssigkeitsmangel oder
Störung der Bremsanlage ⇒
Seite 69
Airbag- oder Gurtstraffer-System defekt oder Airbag abge-
schaltet ⇒
Seite 28 ⇒Seite 31
Gurtwarnleuchte* ⇒Seite 18
Störung im Abgaskontrollsystem ⇒Seite 70
Antriebs-Schlupf-Regelung (ASR)*/elektronisches Stabili-
sierungsprogramm (ESP)* ⇒
Seite 70
A1A2A3A3A4A5A6A7A8A9A10A11A12A13
COR_ALE_0707 Seite 65 Mittwoch, 1. August 2007 5:47 17

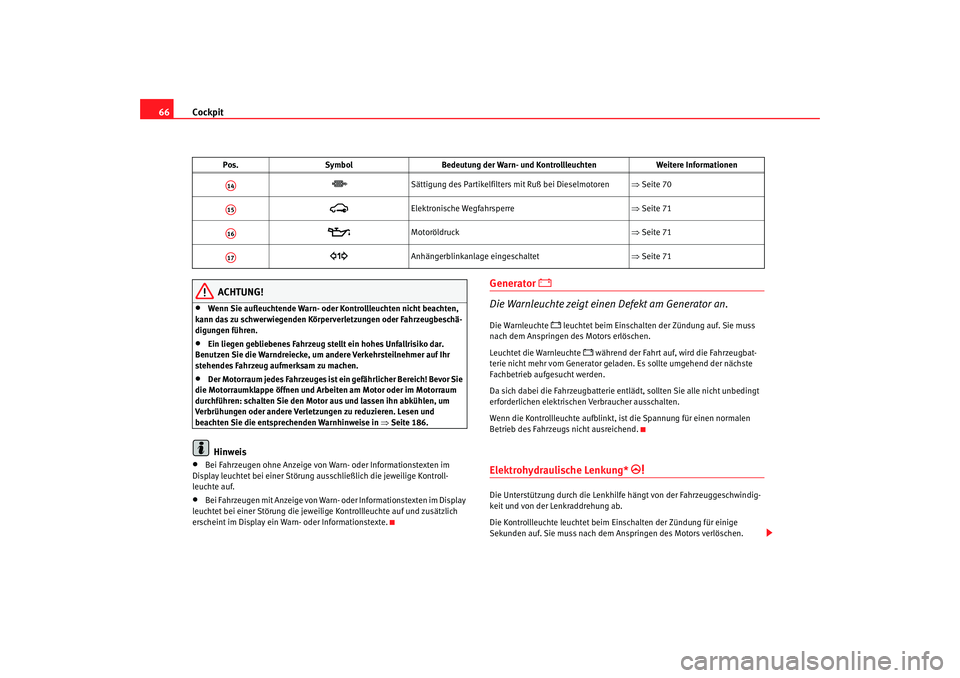

Page 68 of 270
Cockpit
66
ACHTUNG!
•
Wenn Sie aufleuchtende Warn- oder Kontrollleuchten nicht beachten,
kann das zu schwerwiegenden Körperverletzungen oder Fahrzeugbeschä-
digungen führen.
•
Ein liegen gebliebenes Fahrzeug stellt ein hohes Unfallrisiko dar.
Benutzen Sie die Warndreiecke, um andere Verkehrsteilnehmer auf Ihr
stehendes Fahrzeug aufmerksam zu machen.
•
Der Motorraum jedes Fahrzeuges ist ein gefährlicher Bereich! Bevor Sie
die Motorraumklappe öffnen und Arb eiten am Motor oder im Motorraum
durchführen: schalten Sie den Motor aus und lassen ihn abkühlen, um
Verbrühungen oder andere Verletzungen zu reduzieren. Lesen und
beachten Sie die entsprechenden Warnhinweise in ⇒Seite 186.Hinweis
•
Bei Fahrzeugen ohne Anzeige von Warn- oder Informationstexten im
Display leuchtet bei einer Störung ausschließlich die jeweilige Kontroll-
leuchte auf.
•
Bei Fahrzeugen mit Anzeige von Warn- oder Informationstexten im Display
leuchtet bei einer Störung die jeweilige Kontrollleuchte auf und zusätzlich
erscheint im Display ein Warn- oder Informationstexte.
Generator
Die Warnleuchte zeigt einen Defekt am Generator an.
Die Warnleuchte
leuchtet beim Einschalten der Zündung auf. Sie muss
nach dem Anspringen des Motors erlöschen.
Leuchtet die Warnleuchte
während der Fahrt auf, wird die Fahrzeugbat-
terie nicht mehr vom Generator geladen. Es sollte umgehend der nächste
Fachbetrieb aufgesucht werden.
Da sich dabei die Fahrzeugbatterie entlädt, sollten Sie alle nicht unbedingt
erforderlichen elektrischen Verbraucher ausschalten.
Wenn die Kontrollleuchte aufblinkt, ist die Spannung für einen normalen
Betrieb des Fahrzeugs nicht ausreichend.
Elektrohydraulische Lenkung*
Die Unterstützung durch die Lenkhilfe hängt von der Fahrzeuggeschwindig-
keit und von der Lenkraddrehung ab.
Die Kontrollleuchte leuchtet beim Einschalten der Zündung für einige
Sekunden auf. Sie muss nach dem Anspringen des Motors verlöschen.
Sättigung des Partikelfilters mit Ruß bei Dieselmotoren
⇒Seite 70
Elektronische Wegfahrsperre ⇒Seite 71
Motoröldruck ⇒Seite 71
Anhängerblinkanlage eingeschaltet ⇒Seite 71
Pos.
Symbol Bedeutung der Warn- und Kontrollleuchten Weitere Informationen
A14A15A16A17
COR_ALE_0707 Seite 66 Mittwoch, 1. August 2007 5:47 17
Page 69 of 270

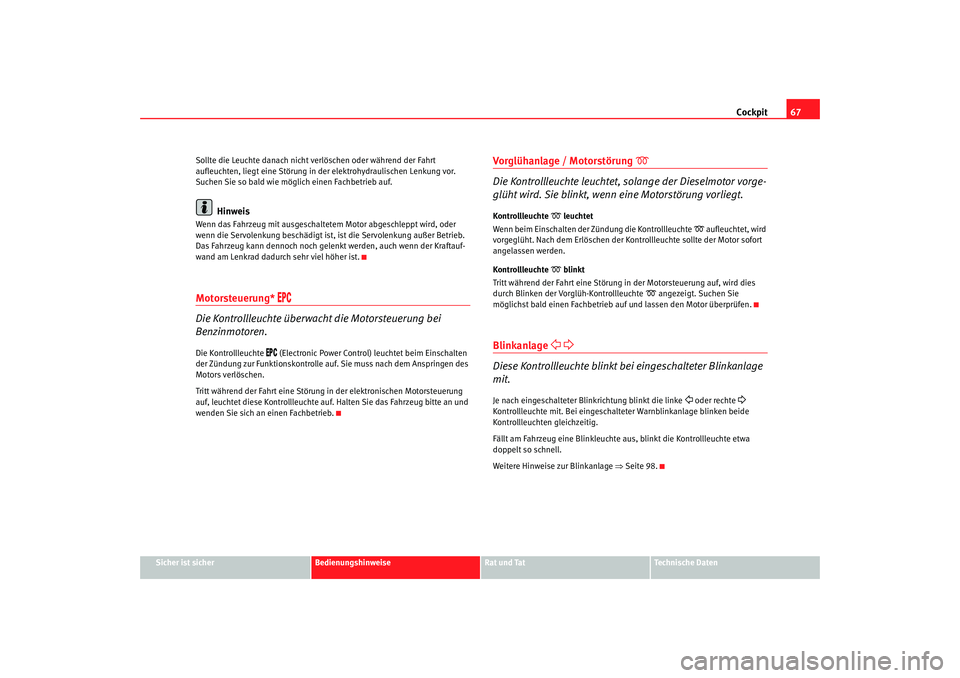

Cockpit67
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Sollte die Leuchte danach nicht verlöschen oder während der Fahrt
aufleuchten, liegt eine Störung in der elektrohydraulischen Lenkung vor.
Suchen Sie so bald wie möglich einen Fachbetrieb auf.
Hinweis
Wenn das Fahrzeug mit ausgeschaltetem Motor abgeschleppt wird, oder
wenn die Servolenkung beschädigt ist, ist die Servolenkung außer Betrieb.
Das Fahrzeug kann dennoch noch gelenkt werden, auch wenn der Kraftauf-
wand am Lenkrad dadurch sehr viel höher ist.Motorsteuerung*
Die Kontrollleuchte überwacht die Motorsteuerung bei
Benzinmotoren.
Die Kontrollleuchte
(Electronic Power Control) leuchtet beim Einschalten
der Zündung zur Funktionskontrolle auf. Sie muss nach dem Anspringen des
Motors verlöschen.
Tritt während der Fahrt eine Störung in der elektronischen Motorsteuerung
auf, leuchtet diese Kontrollleuchte auf. Halten Sie das Fahrzeug bitte an und
wenden Sie sich an einen Fachbetrieb.
Vorglühanlage / Motorstörung
Die Kontrollleuchte leuchtet, solange der Dieselmotor vorge-
glüht wird. Sie blinkt, wenn eine Motorstörung vorliegt.
Kontrollleuchte
leuchtet
Wenn beim Einschalten der Zündung die Kontrollleuchte
aufleuchtet, wird
vorgeglüht. Nach dem Erlöschen der Kont rollleuchte sollte der Motor sofort
angelassen werden.
Kontrollleuchte
blinkt
Tritt während der Fahrt eine Störung in der Motorsteuerung auf, wird dies
durch Blinken der Vorglüh-Kontrollleuchte
angezeigt. Suchen Sie
möglichst bald einen Fachbetrieb au f und lassen den Motor überprüfen.
Blinkanlage
Diese Kontrollleuchte blinkt bei eingeschalteter Blinkanlage
mit.Je nach eingeschalteter Blinkrichtung blinkt die linke
oder rechte
Kontrollleuchte mit. Bei eingeschalteter Warnblinkanlage blinken beide
Kontrollleuchten gleichzeitig.
Fällt am Fahrzeug eine Blinkleuchte aus, blinkt die Kontrollleuchte etwa
doppelt so schnell.
Weitere Hinweise zur Blinkanlage ⇒Seite 98.
COR_ALE_0707 Seite 67 Mittwoch, 1. August 2007 5:47 17
Page 70 of 270
Cockpit

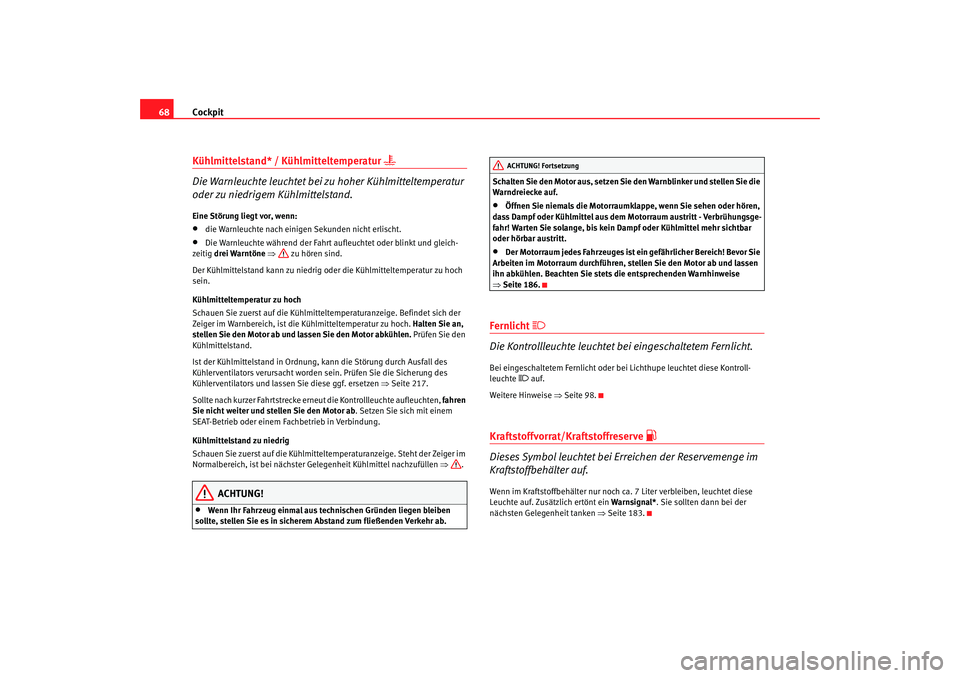

68Kü hlmittelstand* / Kü hlmitteltemperatur
Die Warnleuchte leuchtet bei zu hoher Kühlmitteltemperatur
oder zu niedrigem Kühlmittelstand.Eine Störung liegt vor, wenn:•
die Warnleuchte nach einigen Sekunden nicht erlischt.
•
Die Warnleuchte während der Fahrt aufleuchtet oder blinkt und gleich-
zeitig drei Warntöne ⇒ zu hören sind.
Der Kühlmittelstand kann zu niedrig od er die Kühlmitteltemperatur zu hoch
sein.
Kühlmitteltemperatur zu hoch
Schauen Sie zuerst auf die Kühlmitteltemperaturanzeige. Befindet sich der
Zeiger im Warnbereich, ist die Kühlmitteltemperatur zu hoch. Halten Sie an,
stellen Sie den Motor ab und lassen Sie den Motor abkühlen. Prüfen Sie den
Kühlmittelstand.
Ist der Kühlmittelstand in Ordnung, kann die Störung durch Ausfall des
Kühlerventilators verursacht worden sein. Prüfen Sie die Sicherung des
Kühlerventilators und lassen Sie diese ggf. ersetzen ⇒Seite 217.
Sollte nach kurzer Fahrtstrecke erneut die Kontrollleuchte aufleuchten, fahren
Sie nicht weiter und stellen Sie den Motor ab . Setzen Sie sich mit einem
SEAT-Betrieb oder einem Fachbetrieb in Verbindung.
Kühlmittelstand zu niedrig
Schauen Sie zuerst auf die Kühlmitteltemperaturanzeige. Steht der Zeiger im
Normalbereich, ist bei nächster Ge legenheit Kühlmittel nachzufüllen ⇒.
ACHTUNG!
•
Wenn Ihr Fahrzeug einmal aus technischen Gründen liegen bleiben
sollte, stellen Sie es in sicherem Abstand zum fließenden Verkehr ab. Schalten Sie den Motor aus, setzen Si
e den Warnblinker und stellen Sie die
Warndreiecke auf.
•
Öffnen Sie niemals die Motorraumklap pe, wenn Sie sehen oder hören,
dass Dampf oder Kühlmittel aus dem Motorraum austritt - Verbrühungsge-
fahr! Warten Sie solange, bis kein Dampf oder Kühlmittel mehr sichtbar
oder hörbar austritt.
•
Der Motorraum jedes Fahrzeuges ist ein gefährlicher Bereich! Bevor Sie
Arbeiten im Motorraum durchführen, stellen Sie den Motor ab und lassen
ihn abkühlen. Beachten Sie stets die entsprechenden Warnhinweise
⇒ Seite 186.
Fernlicht
Die Kontrollleuchte leuchtet bei eingeschaltetem Fernlicht.Bei eingeschaltetem Fernlicht oder bei Lichthupe leuchtet diese Kontroll-
leuchte
auf.
Weitere Hinweise ⇒Seite 98.
Kraftstoffvorrat/Kraftstoffreserve
Dieses Symbol leuchtet bei Erreichen der Reservemenge im
Kraftstoffbehälter auf.Wenn im Kraftstoffbehälter nur noch ca . 7 Liter verbleiben, leuchtet diese
Leuchte auf. Zusätzlich ertönt ein Warnsignal*. Sie sollten dann bei der
nächsten Gelegenheit tanken ⇒Seite 183.
ACHTUNG! Fortsetzung
COR_ALE_0707 Seite 68 Mittwoch, 1. August 2007 5:47 17
