Seguridad infantil49
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

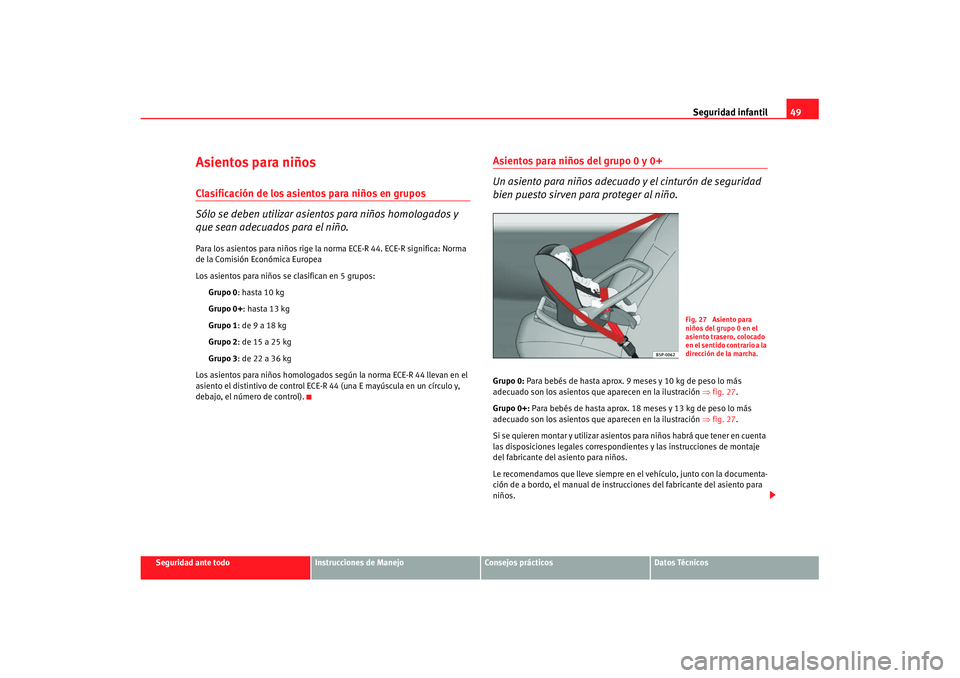

Asientos para niñosClasificación de los asientos para niños en grupos
Sólo se deben utilizar asient os para niños homologados y
que sean adecuados para el niño.Para los asientos para niños rige la norma ECE-R 44. ECE-R significa: Norma
de la Comisión Económica Europea
Los asientos para niños se clasifican en 5 grupos:
Grupo 0 : hasta 10 kg
Grupo 0+ : hasta 13 kg
Grupo 1 : de 9 a 18 kg
Grupo 2 : de 15 a 25 kg
Grupo 3 : de 22 a 36 kg
Los asientos para niños homologados según la norma ECE-R 44 llevan en el
asiento el distintivo de control ECE-R 44 (una E mayúscula en un círculo y,
debajo, el número de control).
Asientos para niños del grupo 0 y 0+
Un asiento para niños adecuado y el cinturón de seguridad
bien puesto sirven para proteger al niño.Grupo 0: Para bebés de hasta aprox. 9 meses y 10 kg de peso lo más
adecuado son los asientos que aparecen en la ilustración ⇒fig. 27 .
Grupo 0+: Para bebés de hasta aprox. 18 meses y 13 kg de peso lo más
adecuado son los asientos que aparecen en la ilustración ⇒fig. 27 .
Si se quieren montar y utilizar asientos para niños habrá que tener en cuenta
las disposiciones legales correspondie ntes y las instrucciones de montaje
del fabricante del as iento para niños.
Le recomendamos que lleve siempre en el vehículo, junto con la documenta-
ción de a bordo, el manual de instrucciones del fabricante del asiento para
niños.
Fig. 27 Asiento para
niños del grupo 0 en el
asiento trasero, colocado
en el sentido contrario a la
dirección de la marcha.
s1ho.3.book Seite 49 Donnerstag, 19. Juli 2007 11:48 11

Seguridad infantil
50
¡ATENCIÓN!
Lea y tenga en cuenta en cualquier caso la información y los consejos de
seguridad para utilizar los asientos para niños ⇒ en “Indicaciones de
seguridad importantes para la utilización de los asientos para niños”,

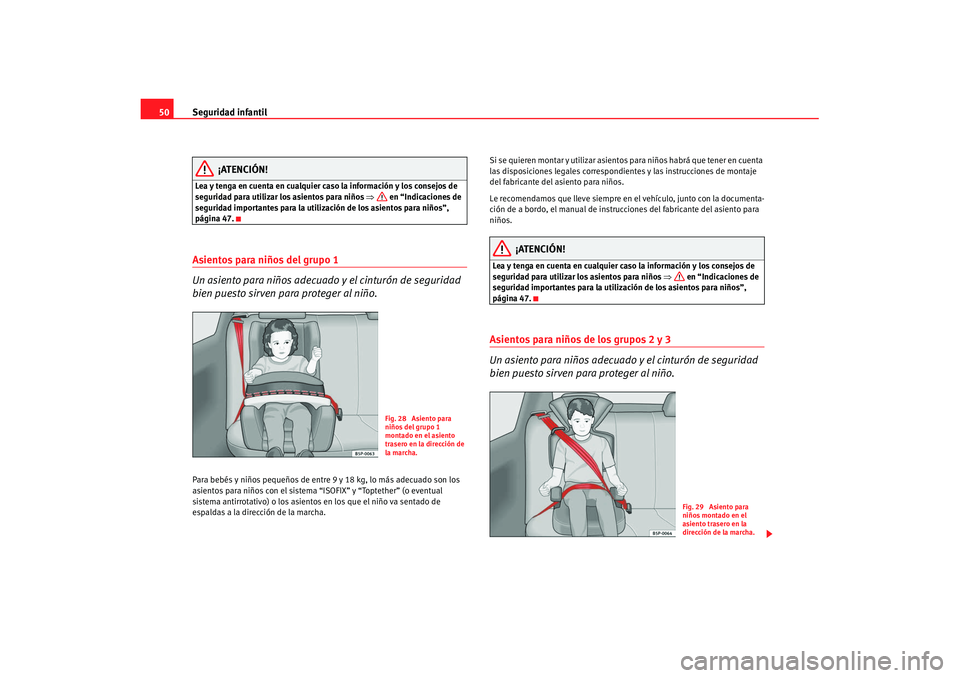

página 47.Asientos para niños del grupo 1
Un asiento para niños adecuado y el cinturón de seguridad
bien puesto sirven para proteger al niño.Para bebés y niños pequeños de entre 9 y 18 kg, lo más adecuado son los
asientos para niños con el sistema “ISOFIX” y “Toptether” (o eventual
sistema antirrotativo) o los asientos en los que el niño va sentado de
espaldas a la dirección de la marcha. Si se quieren montar y utilizar asientos
para niños habrá que tener en cuenta
las disposiciones legales correspondie ntes y las instrucciones de montaje
del fabricante del as iento para niños.
Le recomendamos que lleve siempre en el vehículo, junto con la documenta-
ción de a bordo, el manual de instru cciones del fabricante del asiento para
niños.
¡ATENCIÓN!
Lea y tenga en cuenta en cualquier caso la información y los consejos de
seguridad para utilizar los asientos para niños ⇒ en “Indicaciones de
seguridad importantes para la utilización de los asientos para niños”,
página 47.Asientos para niños de los grupos 2 y 3
Un asiento para niños adecuado y el cinturón de seguridad
bien puesto sirven para proteger al niño.
Fig. 28 Asiento para
niños del grupo 1
montado en el asiento
trasero en la dirección de
la marcha.
Fig. 29 Asiento para
niños montado en el
asiento trasero en la
dirección de la marcha.
s1ho.3.book Seite 50 Donnerstag, 19. Juli 2007 11:48 11

Seguridad infantil51
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Si se quieren montar y utilizar asientos para niños habrá que tener en cuenta
las disposiciones legales correspondientes y las instrucciones de montaje
del fabricante del asiento para niños.
Le recomendamos que lleve siempre en
el vehículo, junto con la documenta-
ción de a bordo, el manual de instru cciones del fabricante del asiento para
niños.

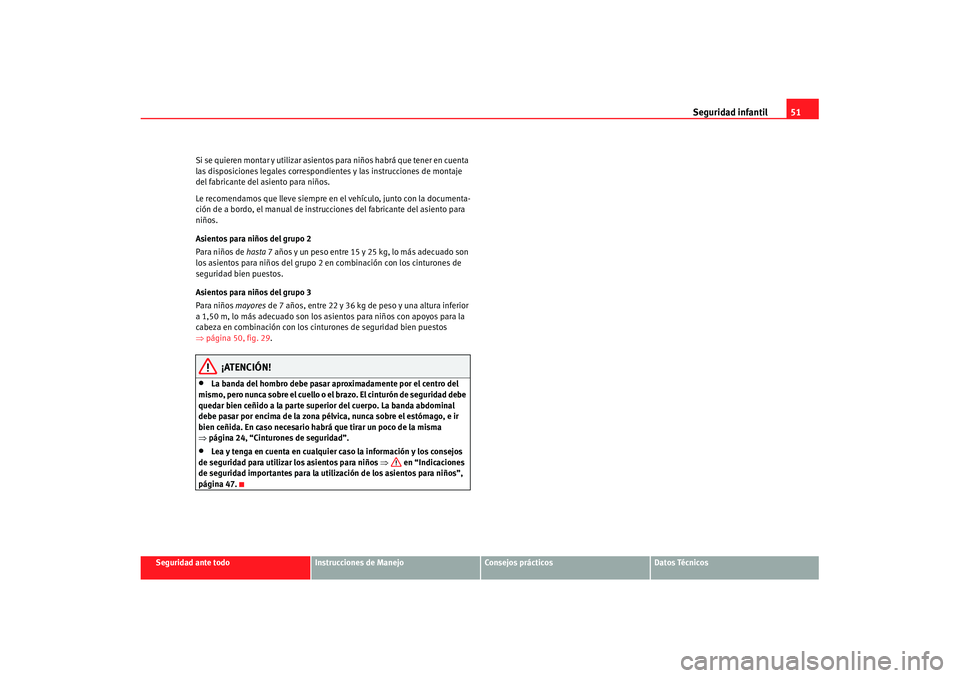

Asientos para niños del grupo 2
Para niños de hasta 7 años y un peso entre 15 y 25 kg, lo más adecuado son
los asientos para niños del grupo 2 en combinación con los cinturones de
seguridad bien puestos.
Asientos para niños del grupo 3
Para niños mayores de 7 años, entre 22 y 36 kg de peso y una altura inferior
a 1,50 m, lo más adecuado son los asientos para niños con apoyos para la
cabeza en combinación con los cint urones de seguridad bien puestos
⇒ página 50, fig. 29 .
¡ATENCIÓN!
•
La banda del hombro debe pasar aproximadamente por el centro del
mismo, pero nunca sobre el cuello o el brazo. El cinturón de seguridad debe
quedar bien ceñido a la parte superior del cuerpo. La banda abdominal
debe pasar por encima de la zona pélvica, nunca sobre el estómago, e ir
bien ceñida. En caso necesario habrá que tirar un poco de la misma
⇒ página 24, “Cinturones de seguridad”.
•
Lea y tenga en cuenta en cualquier caso la información y los consejos
de seguridad para utilizar los asientos para niños ⇒ en “Indicaciones
de seguridad importantes para la utilización de los asientos para niños”,
página 47.
s1ho.3.book Seite 51 Donnerstag, 19. Juli 2007 11:48 11

Seguridad infantil

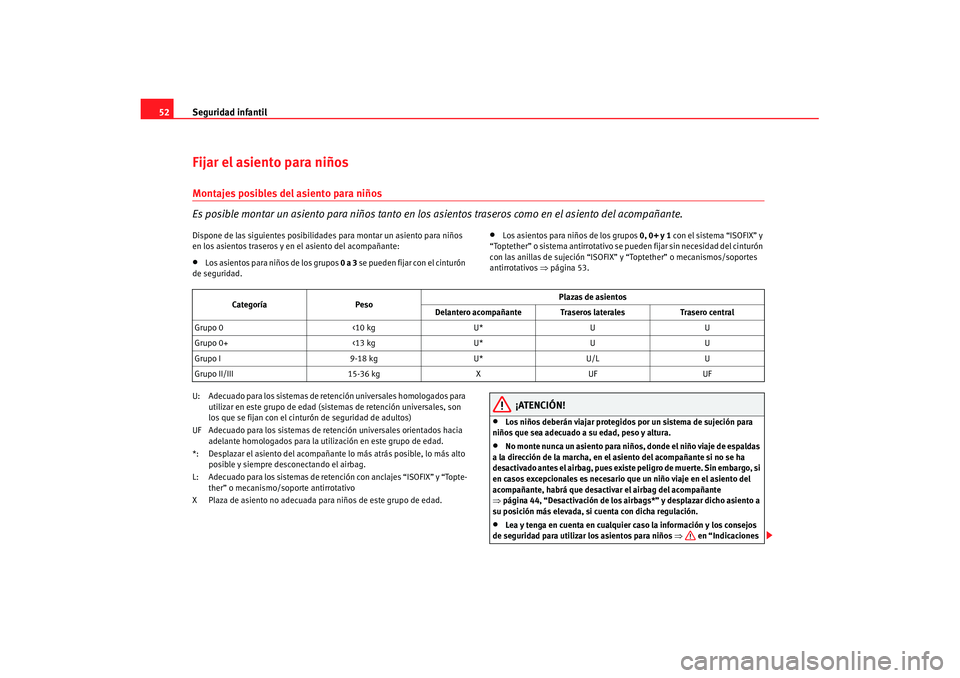

52Fijar el asiento para niñosMontajes posibles del asiento para niños
Es posible montar un asiento para ni ños tanto en los asientos traseros como en el asiento del acompañante.Dispone de las siguientes posibilidades para montar un asiento para niños
en los asientos traseros y en el asiento del acompañante:•
Los asientos para niños de los grupos 0 a 3 se pueden fijar con el cinturón
de seguridad.
•
Los asientos para niños de los grupos 0, 0+ y 1 con el sistema “ISOFIX” y
“Toptether” o sistema antirrotativo se pueden fijar sin necesidad del cinturón
con las anillas de sujeción “ISOFIX” y “Toptether” o mecanismos/soportes
antirrotativos ⇒página 53.
U: Adecuado para los sistemas de retención universales homologados para utilizar en este grupo de edad (sis temas de retención universales, son
los que se fijan con el cinturón de seguridad de adultos)
UF Adecuado para los sistemas de retención universales orientados hacia adelante homologados para la utilización en este grupo de edad.
*: Desplazar el asiento del acompañante lo más atrás posible, lo más alto posible y siempre desconectando el airbag.
L: Adecuado para los sistemas de retención con anclajes “ISOFIX” y “Topte- ther” o mecanismo/soporte antirrotativo
X Plaza de asiento no adecuada para niños de este grupo de edad.
¡ATENCIÓN!
•
Los niños deberán viajar protegidos por un sistema de sujeción para
niños que sea adecuado a su edad, peso y altura.
•
No monte nunca un asiento para niños, donde el niño viaje de espaldas
a la dirección de la marcha, en el asiento del acompañante si no se ha
desactivado antes el airbag, pues existe peligro de muerte. Sin embargo, si
en casos excepcionales es necesario que un niño viaje en el asiento del
acompañante, habrá que desactivar el airbag del acompañante
⇒ página 44, “Desactivación de los airbags*” y desplazar dicho asiento a
su posición más elevada, si cuenta con dicha regulación.
•
Lea y tenga en cuenta en cualquier caso la información y los consejos
de seguridad para utilizar los asientos para niños ⇒ en “Indicaciones
Categoría
Peso Plazas de asientos
Delantero acompañante Traseros laterales Trasero central
Grupo 0 <10 kgU*UU
Grupo 0+ <13 kgU*UU
Grupo I 9-18 kgU*U/L U
Grupo II/III 15-36 kgXUF UF
s1ho.3.book Seite 52 Donnerstag, 19. Juli 2007 11:48 11

Seguridad infantil53
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
de seguridad importantes para la utilización de los asientos para niños”,
página 47.

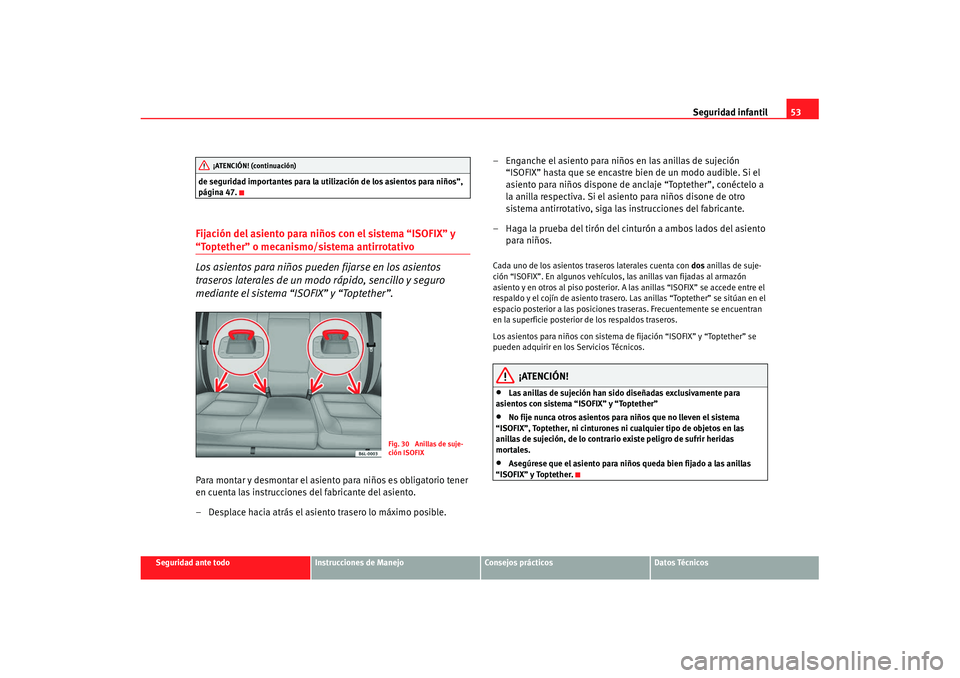

Fijación del asiento para niños con el sistema “ISOFIX” y “Toptether” o mecanismo/sistema antirrotativo
Los asientos para niños pueden fijarse en los asientos
traseros laterales de un modo rápido, sencillo y seguro
mediante el sistema “ISOFIX” y “Toptether”.Para montar y desmontar el asiento para niños es obligatorio tener
en cuenta las instrucciones del fabricante del asiento.
– Desplace hacia atrás el asiento trasero lo máximo posible.
– Enganche el asiento para niños en las anillas de sujeción
“ISOFIX” hasta que se encastre bien de un modo audible. Si el
asiento para niños dispone de anclaje “Toptether”, conéctelo a
la anilla respectiva. Si el asiento para niños disone de otro
sistema antirrotativo, siga las instrucciones del fabricante.
– Haga la prueba del tirón del cinturón a ambos lados del asiento para niños.
Cada uno de los asientos traseros laterales cuenta con dos anillas de suje-
ción “ISOFIX”. En algunos vehículos, las anillas van fijadas al armazón
asiento y en otros al piso posterior. A las anillas “ISOFIX” se accede entre el
respaldo y el cojín de asiento trasero. Las anillas “Toptether” se sitúan en el
espacio posterior a las posiciones traseras. Frecuentemente se encuentran
en la superficie posterior de los respaldos traseros.
Los asientos para niños con sistema de fijación “ISOFIX” y “Toptether” se
pueden adquirir en los Servicios Técnicos.
¡ATENCIÓN!
•
Las anillas de sujeción han sido diseñadas exclusivamente para
asientos con sistema “ISOFIX” y “Toptether”
•
No fije nunca otros asientos para niños que no lleven el sistema
“ISOFIX”, Toptether, ni cinturones ni cualquier tipo de objetos en las
anillas de sujeción, de lo contrario existe peligro de sufrir heridas
mortales.
•
Asegúrese que el asiento para niños queda bien fijado a las anillas
“ISOFIX” y Toptether.
¡ATENCIÓN! (continuación)
Fig. 30 Anillas de suje-
ción ISOFIX
s1ho.3.book Seite 53 Donnerstag, 19. Juli 2007 11:48 11

Seguridad infantil
54
s1ho.3.book Seite 54 Donnerstag, 19. Juli 2007 11:48 11

55
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
s1ho.3.book Seite 55 Donnerstag, 19. Juli 2007 11:48 11

56

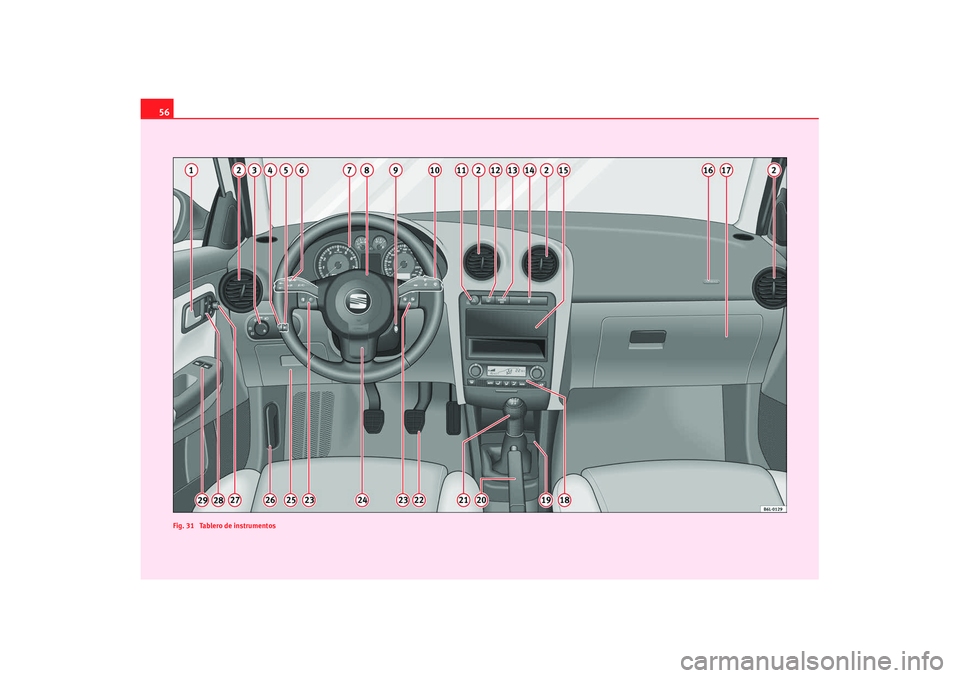

Fig. 31 Tablero de instrumentoss1ho.3.book Seite 56 Donnerstag, 19. Juli 2007 11:48 11

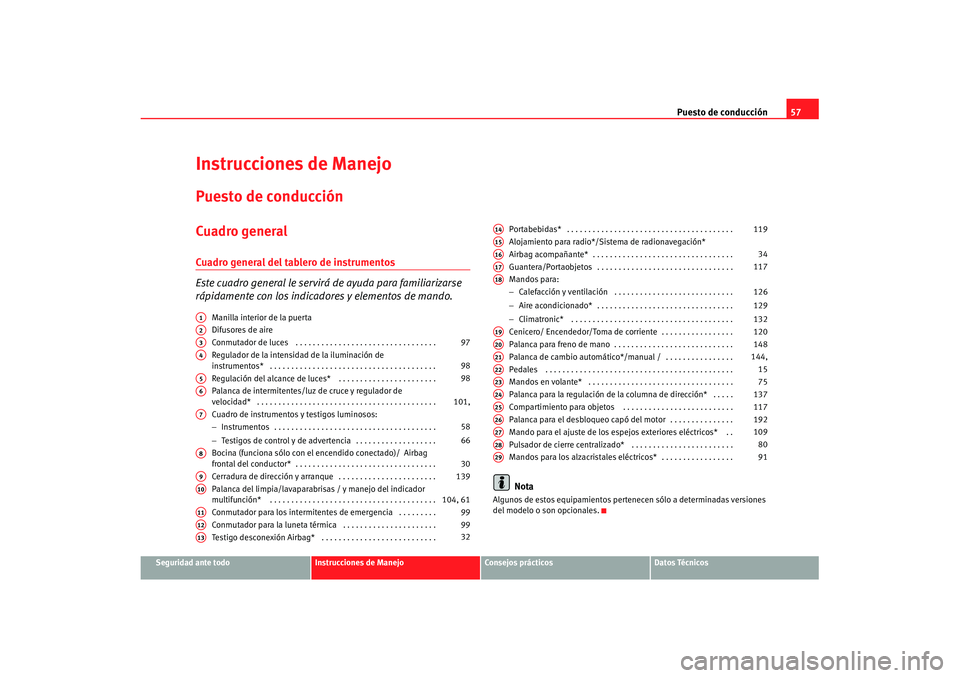

Puesto de conducción57
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Instrucciones de ManejoPuesto de conducciónCuadro generalCuadro general del tablero de instrumentos
Este cuadro general le servirá de ayuda para familiarizarse
rápidamente con los indicadores y elementos de mando.
Manilla interior de la puerta
Difusores de aire
Conmutador de luces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regulador de la intensidad de la iluminación de
instrumentos* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regulación del alcance de luces* . . . . . . . . . . . . . . . . . . . . . . .
Palanca de intermitentes/luz de cruce y regulador de
velocidad* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cuadro de instrumentos y testigos luminosos:
− Instrumentos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Testigos de control y de advertencia . . . . . . . . . . . . . . . . . . .
Bocina (funciona sólo con el encendido conectado)/ Airbag
frontal del conductor* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cerradura de dirección y arranque . . . . . . . . . . . . . . . . . . . . . . .
Palanca del limpia/lavaparabri sas / y manejo del indicador
multifunción* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Conmutador para los intermitentes de emergencia . . . . . . . . .
Conmutador para la luneta térmica . . . . . . . . . . . . . . . . . . . . . .
Testigo desconexión Airbag* . . . . . . . . . . . . . . . . . . . . . . . . . . . Portabebidas* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alojamiento para radio*/Sistema de radionavegación*
Airbag acompañante* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Guantera/Portaobjetos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Mandos para:
−
Calefacción y ventilación . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Aire acondicionado* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cenicero/ Encendedor/Toma de corriente . . . . . . . . . . . . . . . . .
Palanca para freno de mano . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Palanca de cambio automático*/manual / . . . . . . . . . . . . . . . .
Pedales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Mandos en volante* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Palanca para la regulación de la columna de dirección* . . . . .
Compartimiento para objetos . . . . . . . . . . . . . . . . . . . . . . . . . .
Palanca para el desbloqueo capó del motor . . . . . . . . . . . . . . .
Mando para el ajuste de los espejos exteriores eléctricos* . .
Pulsador de cierre centralizado* . . . . . . . . . . . . . . . . . . . . . . . .
Mandos para los alzacristales eléctricos* . . . . . . . . . . . . . . . . .
Nota
Algunos de estos equipamientos pertenecen sólo a determinadas versiones
del modelo o son opcionales.
A1A2A3
97
A4
98
A5
98
A6
101,
A7
58
66
A8
30
A9
139
A10
104, 61
A11
99
A12
99
A13
32
A14
119
A15A16
34
A17
117
A18
126
129
132
A19
120
A20
148
A21
144,
A22
15
A23
75
A24
137
A25
117
A26
192
A27
109
A28
80
A29
91
s1ho.3.book Seite 57 Donnerstag, 19. Juli 2007 11:48 11

Puesto de conducción

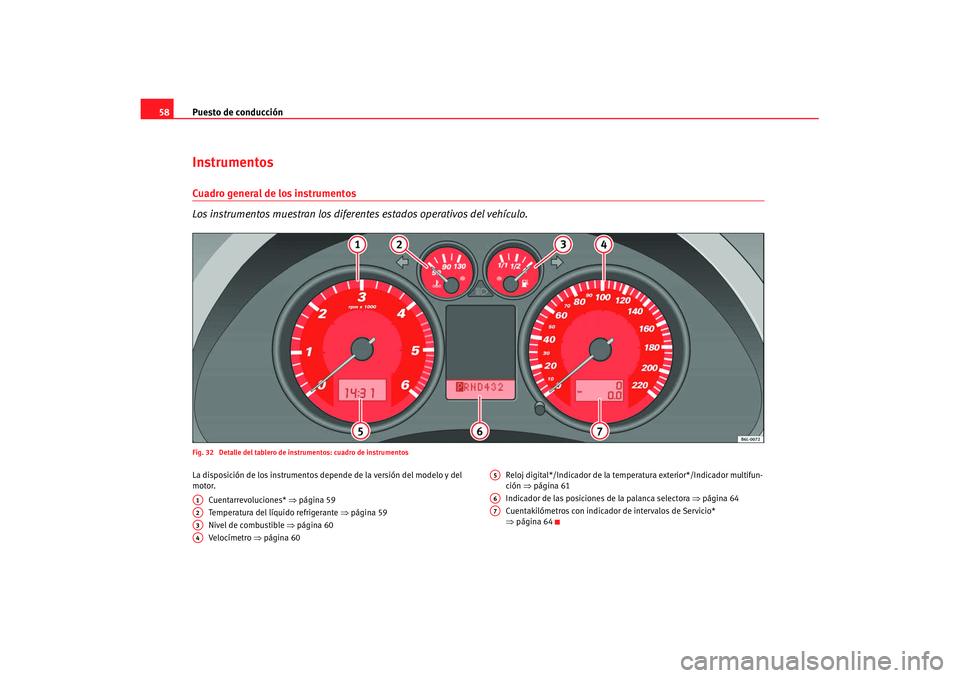

58InstrumentosCuadro general de los instrumentos
Los instrumentos muestran los diferentes estados operativos del vehículo.Fig. 32 Detalle del tablero de instrumentos: cuadro de instrumentosLa disposición de los instrumentos depende de la versión del modelo y del
motor.
Cuentarrevoluciones* ⇒página 59
Temperatura del líquido refrigerante ⇒página 59
Nivel de combustible ⇒página 60
Velocímetro ⇒página 60 Reloj digital*/Indicador de la temp
eratura exterior*/Indicador multifun-
ción ⇒página 61
Indicador de las posiciones de la palanca selectora ⇒página 64
Cuentakilómetros con indicador de intervalos de Servicio*
⇒ página 64A1A2A3A4
A5A6A7
s1ho.3.book Seite 58 Donnerstag, 19. Juli 2007 11:48 11
