Seat Exeo ST 2012 Manual de instrucciones (in Spanish)

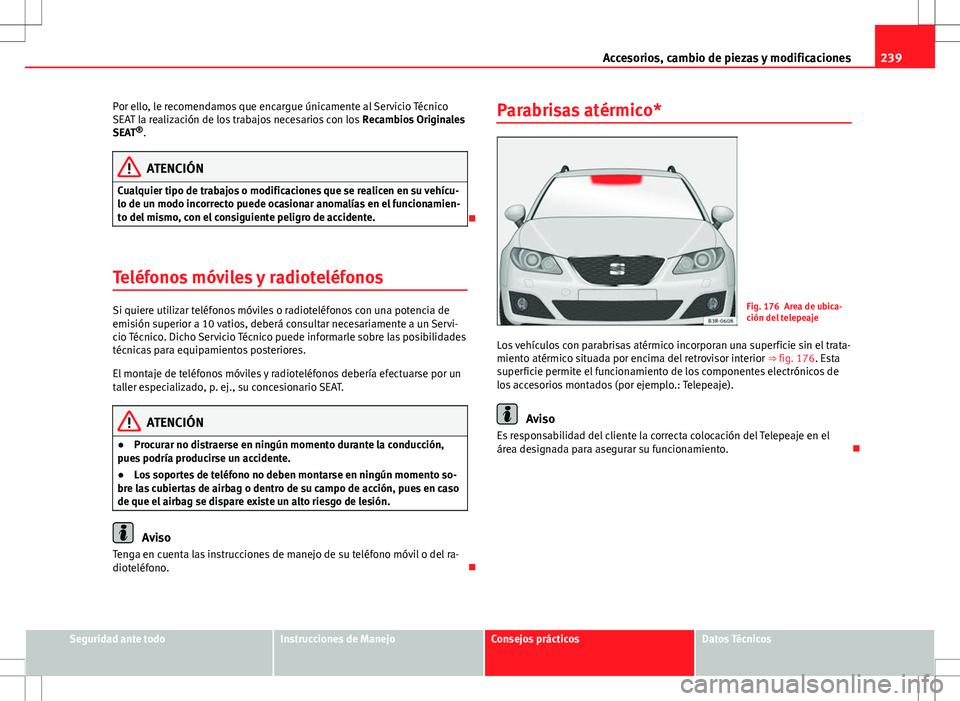

239
Accesorios, cambio de piezas y modificaciones
Por ello, le recomendamos que encargue únicamente al Servicio Técnico
SEAT la realización de los trabajos necesarios con los Recambios Originales
SEAT ®
.
ATENCIÓN
Cualquier tipo de trabajos o modificaciones que se realicen en su vehícu-
lo de un modo incorrecto puede ocasionar anomalías en el funcionamien-
to del mismo, con el consiguiente peligro de accidente.

Teléfonos móviles y radioteléfonos
Si quiere utilizar teléfonos móviles o radioteléfonos con una potencia de
emisión superior a 10 vatios, deberá consultar necesariamente a un Servi-
cio Técnico. Dicho Servicio Técnico puede informarle sobre las posibilidades
técnicas para equipamientos posteriores.
El montaje de teléfonos móviles y radioteléfonos debería efectuarse por un
taller especializado, p. ej., su concesionario SEAT.
ATENCIÓN
● Procurar no distraerse en ningún momento durante la conducción,
pues podría producirse un accidente.
● Los soportes de teléfono no deben montarse en ningún momento so-
bre las cubiertas de airbag o dentro de su campo de acción, pues en caso
de que el airbag se dispare existe un alto riesgo de lesión.
Aviso
Tenga en cuenta las instrucciones de manejo de su teléfono móvil o del ra-
dioteléfono. Parabrisas atérmico*
Fig. 176 Area de ubica-
ción del telepeaje
Los vehículos con parabrisas atérmico incorporan una superficie sin el trata-
miento atérmico situada por encima del retrovisor interior ⇒ fig. 176. Esta
superficie permite el funcionamiento de los componentes electrónicos de
los accesorios montados (por ejemplo.: Telepeaje).
Aviso
Es responsabilidad del cliente la correcta colocación del Telepeaje en el
área designada para asegurar su funcionamiento. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

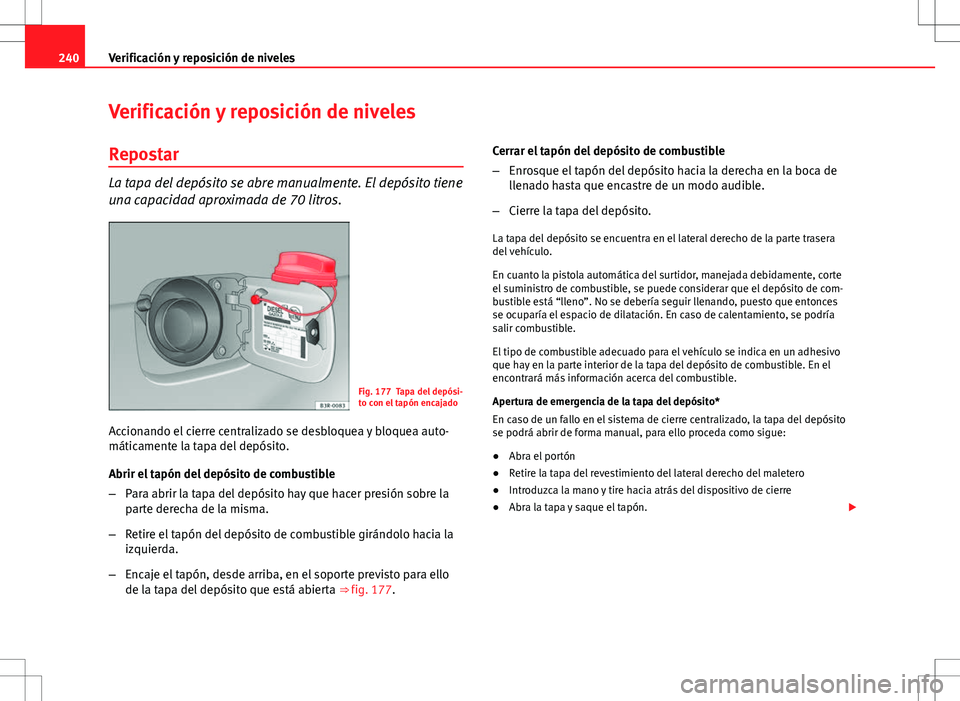

240Verificación y reposición de niveles
Verificación y reposición de niveles
Repostar
La tapa del depósito se abre manualmente. El depósito tiene
una capacidad aproximada de 70 litros.
Fig. 177 Tapa del depósi-
to con el tapón encajado
Accionando el cierre centralizado se desbloquea y bloquea auto-
máticamente la tapa del depósito.
Abrir el tapón del depósito de combustible
– Para abrir la tapa del depósito hay que hacer presión sobre la
parte derecha de la misma.
– Retire el tapón del depósito de combustible girándolo hacia la
izquierda.
– Encaje el tapón, desde arriba, en el soporte previsto para ello
de la tapa del depósito que está abierta ⇒ fig. 177.Cerrar el tapón del depósito de combustible
–
Enrosque el tapón del depósito hacia la derecha en la boca de
llenado hasta que encastre de un modo audible.
– Cierre la tapa del depósito.
La tapa del depósito se encuentra en el lateral derecho de la parte trasera
del vehículo.
En cuanto la pistola automática del surtidor, manejada debidamente, corte
el suministro de combustible, se puede considerar que el depósito de com-
bustible está “lleno”. No se debería seguir llenando, puesto que entonces
se ocuparía el espacio de dilatación. En caso de calentamiento, se podría
salir combustible.
El tipo de combustible adecuado para el vehículo se indica en un adhesivo que hay en la parte interior de la tapa del depósito de combustible. En el
encontrará más información acerca del combustible.
Apertura de emergencia de la tapa del depósito*
En caso de un fallo en el sistema de cierre centralizado, la tapa del depósito
se podrá abrir de forma manual, para ello proceda como sigue:
● Abra el portón
● Retire la tapa del revestimiento del lateral derecho del maletero
● Introduzca la mano y tire hacia atrás del dispositivo de cierre
● Abra la tapa y saque el tapón. 

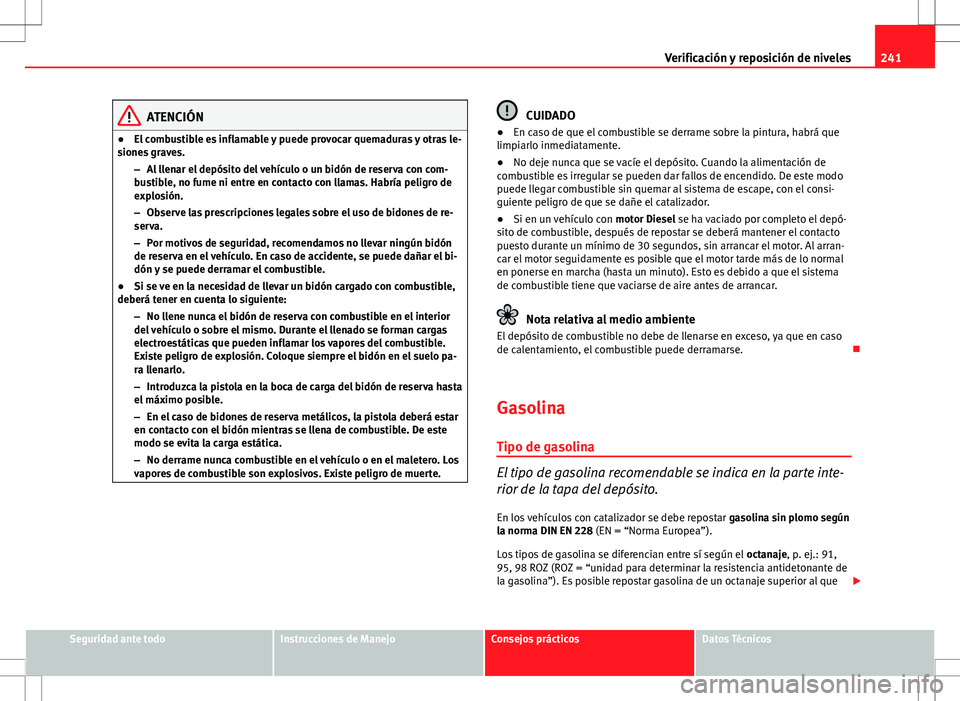

241
Verificación y reposición de niveles
ATENCIÓN
● El combustible es inflamable y puede provocar quemaduras y otras le-
siones graves.
–Al llenar el depósito del vehículo o un bidón de reserva con com-
bustible, no fume ni entre en contacto con llamas. Habría peligro de
explosión.
– Observe las prescripciones legales sobre el uso de bidones de re-
serva.
– Por motivos de seguridad, recomendamos no llevar ningún bidón
de reserva en el vehículo. En caso de accidente, se puede dañar el bi-
dón y se puede derramar el combustible.
● Si se ve en la necesidad de llevar un bidón cargado con combustible,
deberá tener en cuenta lo siguiente:
–No llene nunca el bidón de reserva con combustible en el interior
del vehículo o sobre el mismo. Durante el llenado se forman cargas
electroestáticas que pueden inflamar los vapores del combustible.
Existe peligro de explosión. Coloque siempre el bidón en el suelo pa-
ra llenarlo.
– Introduzca la pistola en la boca de carga del bidón de reserva hasta
el máximo posible.
– En el caso de bidones de reserva metálicos, la pistola deberá estar
en contacto con el bidón mientras se llena de combustible. De este
modo se evita la carga estática.
– No derrame nunca combustible en el vehículo o en el maletero. Los
vapores de combustible son explosivos. Existe peligro de muerte.CUIDADO
● En caso de que el combustible se derrame sobre la pintura, habrá que
limpiarlo inmediatamente.
● No deje nunca que se vacíe el depósito. Cuando la alimentación de
combustible es irregular se pueden dar fallos de encendido. De este modo
puede llegar combustible sin quemar al sistema de escape, con el consi-
guiente peligro de que se dañe el catalizador.
● Si en un vehículo con motor Diesel se ha vaciado por completo el depó-
sito de combustible, después de repostar se deberá mantener el contacto
puesto durante un mínimo de 30 segundos, sin arrancar el motor. Al arran-
car el motor seguidamente es posible que el motor tarde más de lo normal
en ponerse en marcha (hasta un minuto). Esto es debido a que el sistema
de combustible tiene que vaciarse de aire antes de arrancar.
Nota relativa al medio ambiente
El depósito de combustible no debe de llenarse en exceso, ya que en caso
de calentamiento, el combustible puede derramarse. 
Gasolina
Tipo de gasolina
El tipo de gasolina recomendable se indica en la parte inte-
rior de la tapa del depósito. En los vehículos con catalizador se debe repostar gasolina sin plomo según
la norma DIN EN 228 (EN = “Norma Europea”).
Los tipos de gasolina se diferencian entre sí según el octanaje, p. ej.: 91,
95, 98 ROZ (ROZ = “unidad para determinar la resistencia antidetonante de
la gasolina”). Es posible repostar gasolina de un octanaje superior al que 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

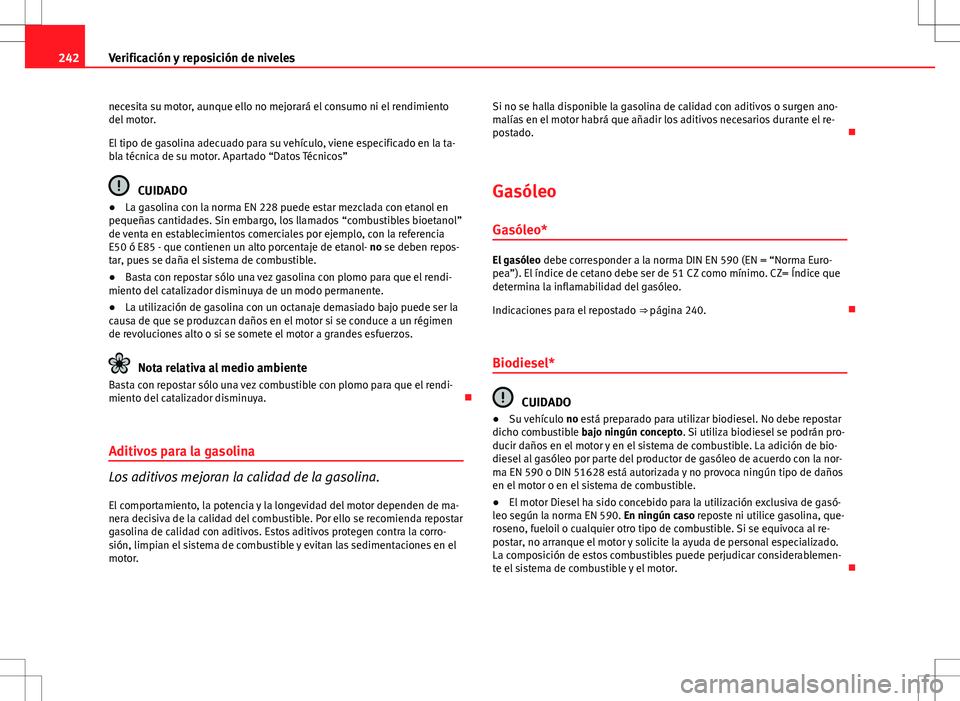

242Verificación y reposición de niveles
necesita su motor, aunque ello no mejorará el consumo ni el rendimiento
del motor.
El tipo de gasolina adecuado para su vehículo, viene especificado en la ta-
bla técnica de su motor. Apartado “Datos Técnicos”
CUIDADO
● La gasolina con la norma EN 228 puede estar mezclada con etanol en
pequeñas cantidades. Sin embargo, los llamados “combustibles bioetanol”
de venta en establecimientos comerciales por ejemplo, con la referencia
E50 ó E85 - que contienen un alto porcentaje de etanol- no se deben repos-
tar, pues se daña el sistema de combustible.
● Basta con repostar sólo una vez gasolina con plomo para que el rendi-
miento del catalizador disminuya de un modo permanente.
● La utilización de gasolina con un octanaje demasiado bajo puede ser la
causa de que se produzcan daños en el motor si se conduce a un régimen
de revoluciones alto o si se somete el motor a grandes esfuerzos.
Nota relativa al medio ambiente
Basta con repostar sólo una vez combustible con plomo para que el rendi-
miento del catalizador disminuya. 
Aditivos para la gasolina
Los aditivos mejoran la calidad de la gasolina.
El comportamiento, la potencia y la longevidad del motor dependen de ma-
nera decisiva de la calidad del combustible. Por ello se recomienda repostar
gasolina de calidad con aditivos. Estos aditivos protegen contra la corro-
sión, limpian el sistema de combustible y evitan las sedimentaciones en el
motor. Si no se halla disponible la gasolina de calidad con aditivos o surgen ano-
malías en el motor habrá que añadir los aditivos necesarios durante el re-
postado.

Gasóleo Gasóleo*
El gasóleo debe corresponder a la norma DIN EN 590 (EN = “Norma Euro-
pea”). El índice de cetano debe ser de 51 CZ como mínimo. CZ= Índice que
determina la inflamabilidad del gasóleo.
Indicaciones para el repostado ⇒ página 240. 
Biodiesel*
CUIDADO
● Su vehículo no está preparado para utilizar biodiesel. No debe repostar
dicho combustible bajo ningún concepto. Si utiliza biodiesel se podrán pro-
ducir daños en el motor y en el sistema de combustible. La adición de bio-
diesel al gasóleo por parte del productor de gasóleo de acuerdo con la nor-
ma EN 590 o DIN 51628 está autorizada y no provoca ningún tipo de daños
en el motor o en el sistema de combustible.
● El motor Diesel ha sido concebido para la utilización exclusiva de gasó-
leo según la norma EN 590. En ningún caso reposte ni utilice gasolina, que-
roseno, fueloil o cualquier otro tipo de combustible. Si se equivoca al re-
postar, no arranque el motor y solicite la ayuda de personal especializado.
La composición de estos combustibles puede perjudicar considerablemen-
te el sistema de combustible y el motor. 

243
Verificación y reposición de niveles

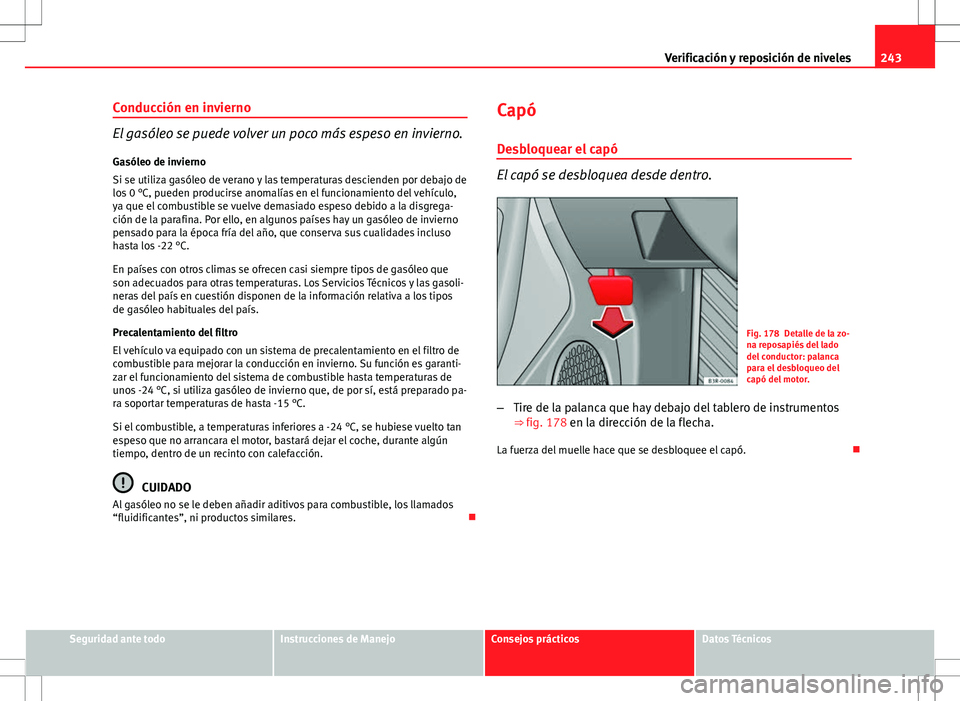

Conducción en invierno
El gasóleo se puede volver un poco más espeso en invierno. Gasóleo de invierno
Si se utiliza gasóleo de verano y las temperaturas descienden por debajo de
los 0 °C, pueden producirse anomalías en el funcionamiento del vehículo,
ya que el combustible se vuelve demasiado espeso debido a la disgrega-
ción de la parafina. Por ello, en algunos países hay un gasóleo de invierno
pensado para la época fría del año, que conserva sus cualidades incluso
hasta los -22 °C.
En países con otros climas se ofrecen casi siempre tipos de gasóleo que
son adecuados para otras temperaturas. Los Servicios Técnicos y las gasoli-
neras del país en cuestión disponen de la información relativa a los tipos
de gasóleo habituales del país.
Precalentamiento del filtro
El vehículo va equipado con un sistema de precalentamiento en el filtro de
combustible para mejorar la conducción en invierno. Su función es garanti-
zar el funcionamiento del sistema de combustible hasta temperaturas de
unos -24 °C, si utiliza gasóleo de invierno que, de por sí, está preparado pa-
ra soportar temperaturas de hasta -15 °C.
Si el combustible, a temperaturas inferiores a -24 °C, se hubiese vuelto tan
espeso que no arrancara el motor, bastará dejar el coche, durante algún
tiempo, dentro de un recinto con calefacción.
CUIDADO
Al gasóleo no se le deben añadir aditivos para combustible, los llamados
“fluidificantes”, ni productos similares. Capó
Desbloquear el capó
El capó se desbloquea desde dentro.
Fig. 178 Detalle de la zo-
na reposapiés del lado
del conductor: palanca
para el desbloqueo del
capó del motor.
– Tire de la palanca que hay debajo del tablero de instrumentos
⇒ fig. 178 en la dirección de la flecha.
La fuerza del muelle hace que se desbloquee el capó. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

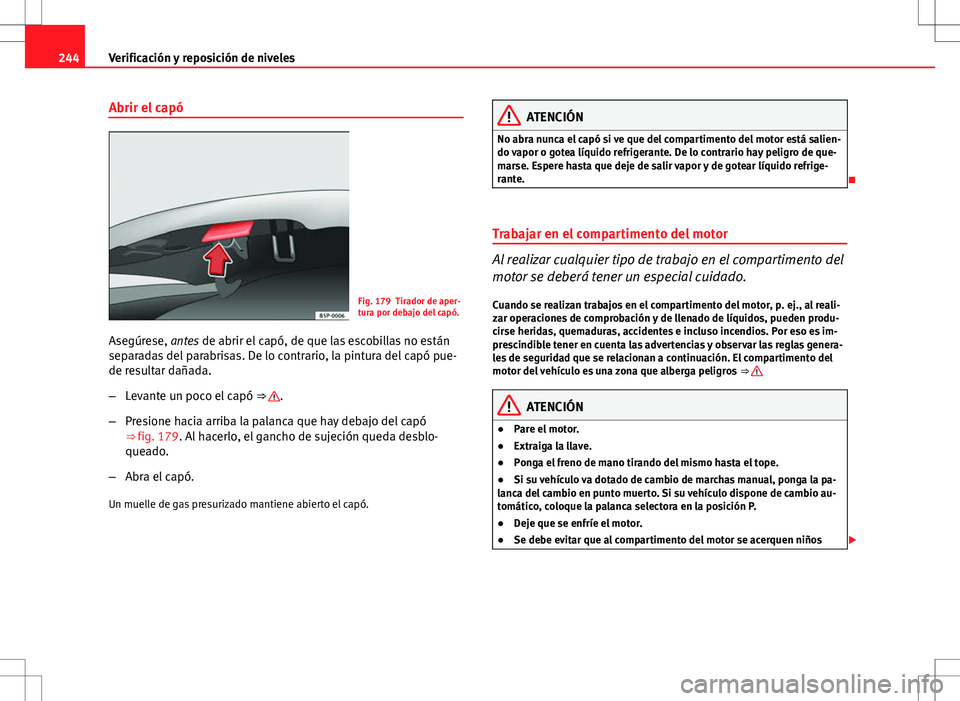

244Verificación y reposición de niveles
Abrir el capó
Fig. 179 Tirador de aper-
tura por debajo del capó.
Asegúrese, antes de abrir el capó, de que las escobillas no están
separadas del parabrisas. De lo contrario, la pintura del capó pue-
de resultar dañada.
– Levante un poco el capó ⇒ 
.
– Presione hacia arriba la palanca que hay debajo del capó
⇒ fig. 179. Al hacerlo, el gancho de sujeción queda desblo-
queado.
– Abra el capó.
Un muelle de gas presurizado mantiene abierto el capó.
ATENCIÓN
No abra nunca el capó si ve que del compartimento del motor está salien-
do vapor o gotea líquido refrigerante. De lo contrario hay peligro de que-
marse. Espere hasta que deje de salir vapor y de gotear líquido refrige-
rante.

Trabajar en el compartimento del motor
Al realizar cualquier tipo de trabajo en el compartimento del
motor se deberá tener un especial cuidado. Cuando se realizan trabajos en el compartimento del motor, p. ej., al reali-
zar operaciones de comprobación y de llenado de líquidos, pueden produ-
cirse heridas, quemaduras, accidentes e incluso incendios. Por eso es im-
prescindible tener en cuenta las advertencias y observar las reglas genera-
les de seguridad que se relacionan a continuación. El compartimento del
motor del vehículo es una zona que alberga peligros ⇒ 
ATENCIÓN
● Pare el motor.
● Extraiga la llave.
● Ponga el freno de mano tirando del mismo hasta el tope.
● Si su vehículo va dotado de cambio de marchas manual, ponga la pa-
lanca del cambio en punto muerto. Si su vehículo dispone de cambio au-
tomático, coloque la palanca selectora en la posición P.
● Deje que se enfríe el motor.
● Se debe evitar que al compartimento del motor se acerquen niños 

245
Verificación y reposición de niveles

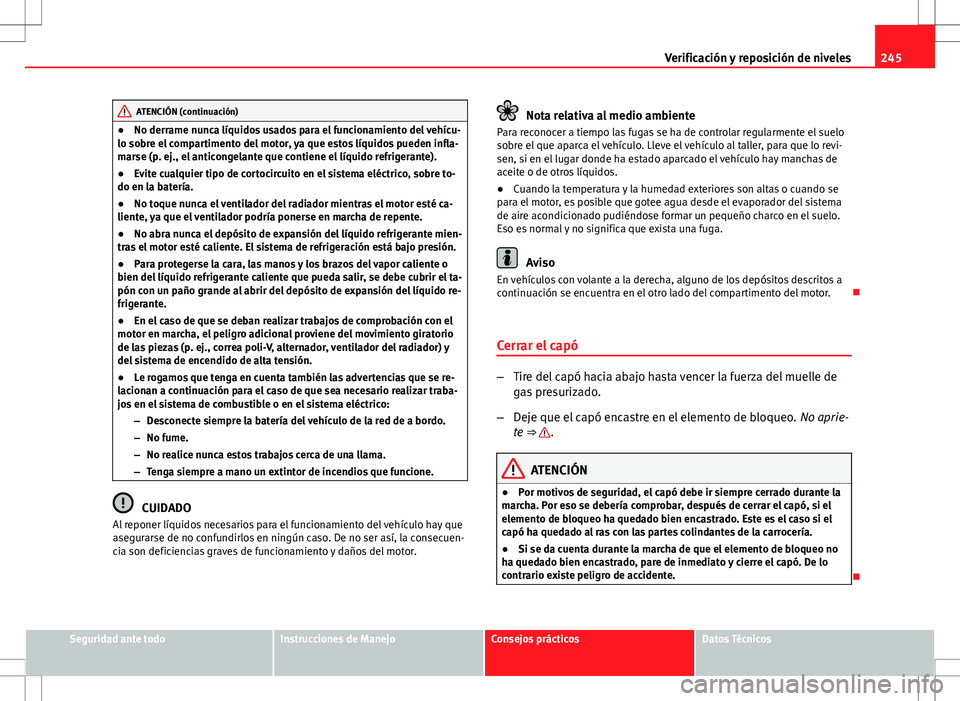

ATENCIÓN (continuación)
● No derrame nunca líquidos usados para el funcionamiento del vehícu-
lo sobre el compartimento del motor, ya que estos líquidos pueden infla-
marse (p. ej., el anticongelante que contiene el líquido refrigerante).
● Evite cualquier tipo de cortocircuito en el sistema eléctrico, sobre to-
do en la batería.
● No toque nunca el ventilador del radiador mientras el motor esté ca-
liente, ya que el ventilador podría ponerse en marcha de repente.
● No abra nunca el depósito de expansión del líquido refrigerante mien-
tras el motor esté caliente. El sistema de refrigeración está bajo presión.
● Para protegerse la cara, las manos y los brazos del vapor caliente o
bien del líquido refrigerante caliente que pueda salir, se debe cubrir el ta-
pón con un paño grande al abrir del depósito de expansión del líquido re-
frigerante.
● En el caso de que se deban realizar trabajos de comprobación con el
motor en marcha, el peligro adicional proviene del movimiento giratorio
de las piezas (p. ej., correa poli-V, alternador, ventilador del radiador) y
del sistema de encendido de alta tensión.
● Le rogamos que tenga en cuenta también las advertencias que se re-
lacionan a continuación para el caso de que sea necesario realizar traba-
jos en el sistema de combustible o en el sistema eléctrico:
–Desconecte siempre la batería del vehículo de la red de a bordo.
– No fume.
– No realice nunca estos trabajos cerca de una llama.
– Tenga siempre a mano un extintor de incendios que funcione.
CUIDADO
Al reponer líquidos necesarios para el funcionamiento del vehículo hay que
asegurarse de no confundirlos en ningún caso. De no ser así, la consecuen-
cia son deficiencias graves de funcionamiento y daños del motor.
Nota relativa al medio ambiente
Para reconocer a tiempo las fugas se ha de controlar regularmente el suelo
sobre el que aparca el vehículo. Lleve el vehículo al taller, para que lo revi-
sen, si en el lugar donde ha estado aparcado el vehículo hay manchas de
aceite o de otros líquidos.
● Cuando la temperatura y la humedad exteriores son altas o cuando se
para el motor, es posible que gotee agua desde el evaporador del sistema
de aire acondicionado pudiéndose formar un pequeño charco en el suelo.
Eso es normal y no significa que exista una fuga.
Aviso
En vehículos con volante a la derecha, alguno de los depósitos descritos a
continuación se encuentra en el otro lado del compartimento del motor. 
Cerrar el capó
– Tire del capó hacia abajo hasta vencer la fuerza del muelle de
gas presurizado.
– Deje que el capó encastre en el elemento de bloqueo. No aprie-
te ⇒ 
.
ATENCIÓN
● Por motivos de seguridad, el capó debe ir siempre cerrado durante la
marcha. Por eso se debería comprobar, después de cerrar el capó, si el
elemento de bloqueo ha quedado bien encastrado. Este es el caso si el
capó ha quedado al ras con las partes colindantes de la carrocería.
● Si se da cuenta durante la marcha de que el elemento de bloqueo no
ha quedado bien encastrado, pare de inmediato y cierre el capó. De lo
contrario existe peligro de accidente.

Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

246Verificación y reposición de niveles

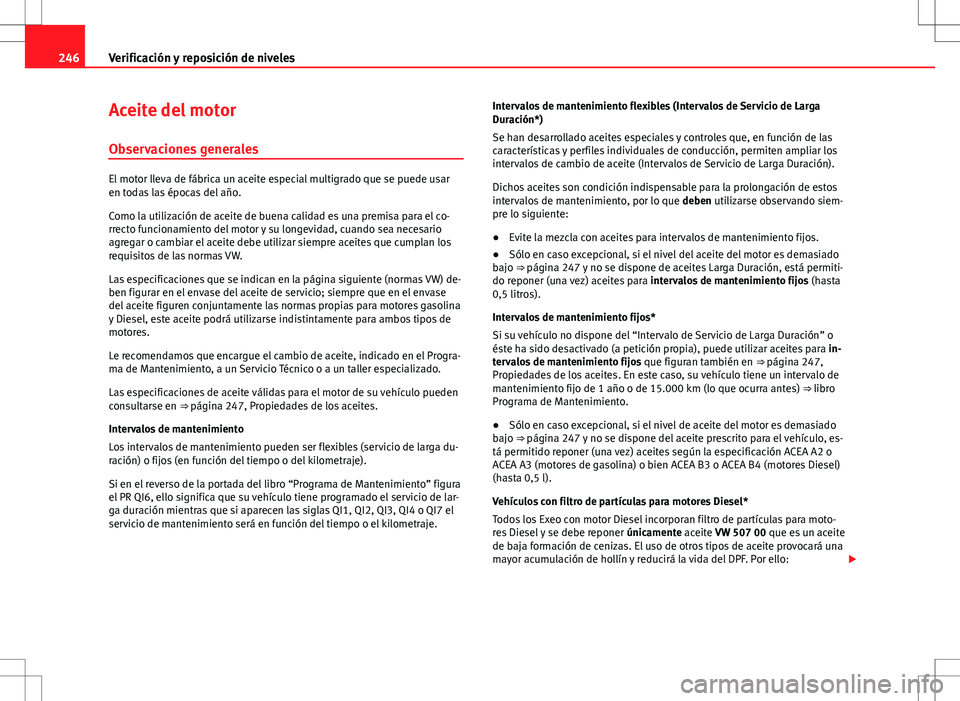

Aceite del motor
Observaciones generales
El motor lleva de fábrica un aceite especial multigrado que se puede usar
en todas las épocas del año.
Como la utilización de aceite de buena calidad es una premisa para el co-
rrecto funcionamiento del motor y su longevidad, cuando sea necesario
agregar o cambiar el aceite debe utilizar siempre aceites que cumplan los
requisitos de las normas VW.
Las especificaciones que se indican en la página siguiente (normas VW) de-
ben figurar en el envase del aceite de servicio; siempre que en el envase
del aceite figuren conjuntamente las normas propias para motores gasolina
y Diesel, este aceite podrá utilizarse indistintamente para ambos tipos de
motores.
Le recomendamos que encargue el cambio de aceite, indicado en el Progra-
ma de Mantenimiento, a un Servicio Técnico o a un taller especializado.
Las especificaciones de aceite válidas para el motor de su vehículo pueden
consultarse en ⇒  página 247, Propiedades de los aceites.
Intervalos de mantenimiento
Los intervalos de mantenimiento pueden ser flexibles (servicio de larga du-
ración) o fijos (en función del tiempo o del kilometraje).
Si en el reverso de la portada del libro “Programa de Mantenimiento” figura
el PR QI6, ello significa que su vehículo tiene programado el servicio de lar-
ga duración mientras que si aparecen las siglas QI1, QI2, QI3, QI4 o QI7 el
servicio de mantenimiento será en función del tiempo o el kilometraje. Intervalos de mantenimiento flexibles (Intervalos de Servicio de Larga
Duración*)
Se han desarrollado aceites especiales y controles que, en función de las
características y perfiles individuales de conducción, permiten ampliar los
intervalos de cambio de aceite (Intervalos de Servicio de Larga Duración).
Dichos aceites son condición indispensable para la prolongación de estos
intervalos de mantenimiento, por lo que
deben utilizarse observando siem-
pre lo siguiente:
● Evite la mezcla con aceites para intervalos de mantenimiento fijos.
● Sólo en caso excepcional, si el nivel del aceite del motor es demasiado
bajo ⇒  página 247 y no se dispone de aceites Larga Duración, está permiti-
do reponer (una vez) aceites para intervalos de mantenimiento fijos (hasta
0,5 litros).
Intervalos de mantenimiento fijos*
Si su vehículo no dispone del “Intervalo de Servicio de Larga Duración” o
éste ha sido desactivado (a petición propia), puede utilizar aceites para in-
tervalos de mantenimiento fijos que figuran también en ⇒ página 247,
Propiedades de los aceites. En este caso, su vehículo tiene un intervalo de
mantenimiento fijo de 1 año o de 15.000 km (lo que ocurra antes) ⇒  libro
Programa de Mantenimiento.
● Sólo en caso excepcional, si el nivel de aceite del motor es demasiado
bajo ⇒  página 247 y no se dispone del aceite prescrito para el vehículo, es-
tá permitido reponer (una vez) aceites según la especificación ACEA A2 o
ACEA A3 (motores de gasolina) o bien ACEA B3 o ACEA B4 (motores Diesel)
(hasta 0,5 l).
Vehículos con filtro de partículas para motores Diesel*
Todos los Exeo con motor Diesel incorporan filtro de partículas para moto-
res Diesel y se debe reponer únicamente aceite VW 507 00 que es un aceite
de baja formación de cenizas. El uso de otros tipos de aceite provocará una
mayor acumulación de hollín y reducirá la vida del DPF. Por ello: 

247
Verificación y reposición de niveles

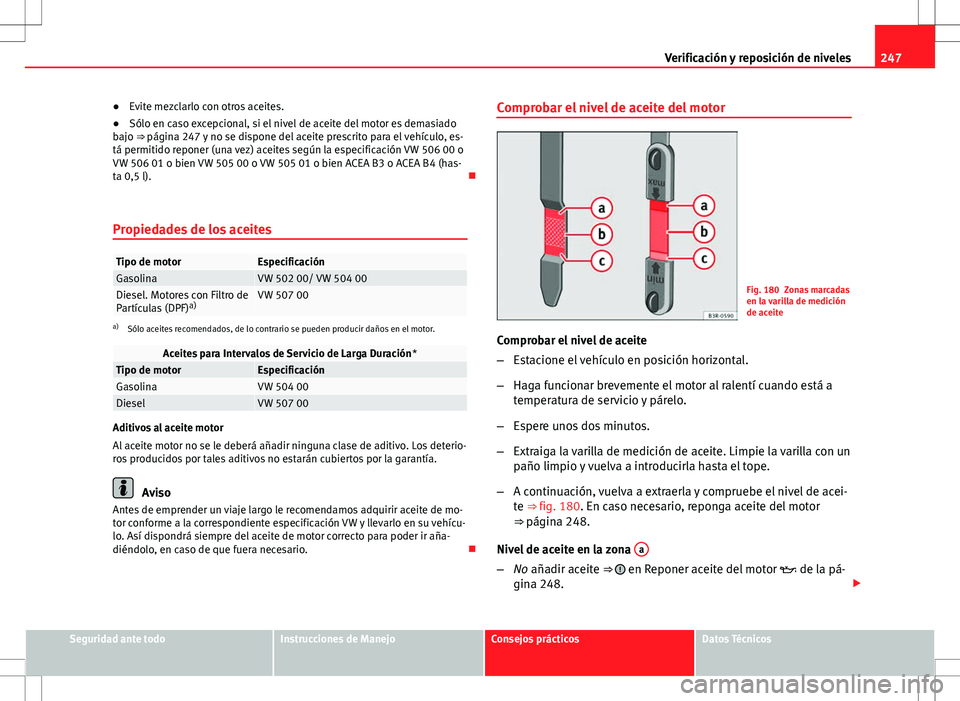

● Evite mezclarlo con otros aceites.
● Sólo en caso excepcional, si el nivel de aceite del motor es demasiado
bajo ⇒ página 247 y no se dispone del aceite prescrito para el vehículo, es-
tá permitido reponer (una vez) aceites según la especificación VW 506 00 o
VW 506 01 o bien VW 505 00 o VW 505 01 o bien ACEA B3 o ACEA B4 (has-
ta 0,5 l). 
Propiedades de los aceites
Tipo de motorEspecificaciónGasolinaVW 502 00/ VW 504 00Diesel. Motores con Filtro de
Partículas (DPF) a)VW 507 00
a)
Sólo aceites recomendados, de lo contrario se pueden producir daños en el motor.
Aceites para Intervalos de Servicio de Larga Duración *Tipo de motorEspecificaciónGasolinaVW 504 00DieselVW 507 00
Aditivos al aceite motor
Al aceite motor no se le deberá añadir ninguna clase de aditivo. Los deterio-
ros producidos por tales aditivos no estarán cubiertos por la garantía.
Aviso
Antes de emprender un viaje largo le recomendamos adquirir aceite de mo-
tor conforme a la correspondiente especificación VW y llevarlo en su vehícu-
lo. Así dispondrá siempre del aceite de motor correcto para poder ir aña-
diéndolo, en caso de que fuera necesario. Comprobar el nivel de aceite del motor
Fig. 180 Zonas marcadas
en la varilla de medición
de aceite
Comprobar el nivel de aceite
– Estacione el vehículo en posición horizontal.
– Haga funcionar brevemente el motor al ralentí cuando está a
temperatura de servicio y párelo.
– Espere unos dos minutos.
– Extraiga la varilla de medición de aceite. Limpie la varilla con un
paño limpio y vuelva a introducirla hasta el tope.
– A continuación, vuelva a extraerla y compruebe el nivel de acei-
te ⇒ fig. 180. En caso necesario, reponga aceite del motor
⇒ página 248.
Nivel de aceite en la zona a
–
No añadir aceite ⇒  en Reponer aceite del motor  de la pá-
gina 248. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

248Verificación y reposición de niveles

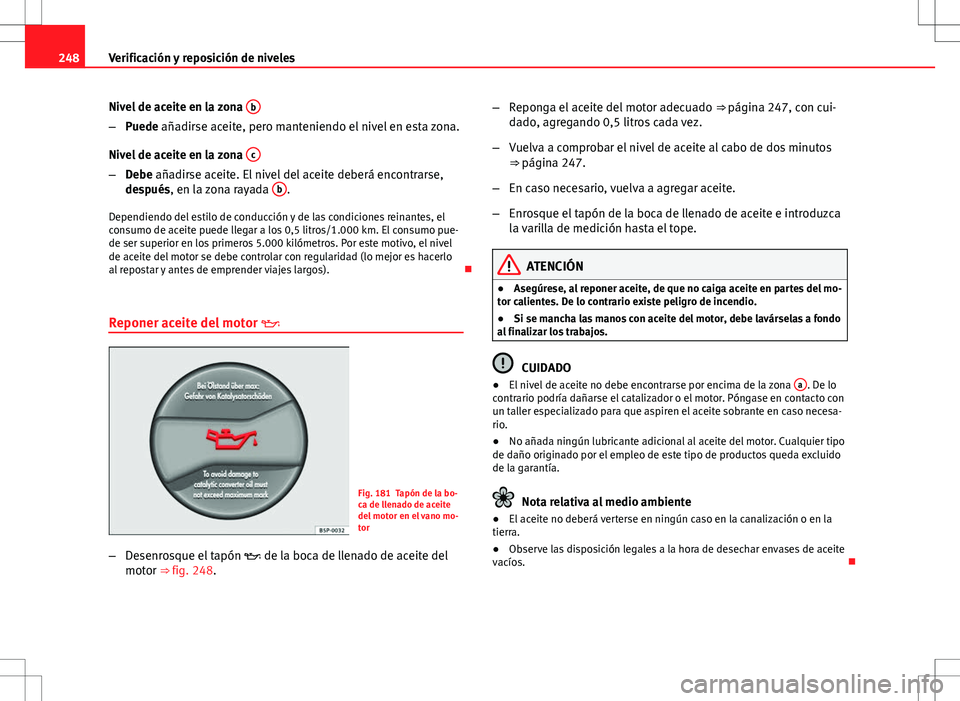

Nivel de aceite en la zona b
–
Puede añadirse aceite, pero manteniendo el nivel en esta zona.
Nivel de aceite en la zona c
–
Debe añadirse aceite. El nivel del aceite deberá encontrarse,
después, en la zona rayada b.
Dependiendo del estilo de conducción y de las condiciones reinantes, el
consumo de aceite puede llegar a los 0,5 litros/1.000 km. El consumo pue-
de ser superior en los primeros 5.000 kilómetros. Por este motivo, el nivel
de aceite del motor se debe controlar con regularidad (lo mejor es hacerlo
al repostar y antes de emprender viajes largos). 
Reponer aceite del motor 
Fig. 181 Tapón de la bo-
ca de llenado de aceite
del motor en el vano mo-
tor
– Desenrosque el tapón  de la boca de llenado de aceite del
motor ⇒ fig. 248. –
Reponga el aceite del motor adecuado ⇒ página 247, con cui-
dado, agregando 0,5 litros cada vez.
– Vuelva a comprobar el nivel de aceite al cabo de dos minutos
⇒ página 247.
– En caso necesario, vuelva a agregar aceite.
– Enrosque el tapón de la boca de llenado de aceite e introduzca
la varilla de medición hasta el tope.
ATENCIÓN
● Asegúrese, al reponer aceite, de que no caiga aceite en partes del mo-
tor calientes. De lo contrario existe peligro de incendio.
● Si se mancha las manos con aceite del motor, debe lavárselas a fondo
al finalizar los trabajos.
CUIDADO
● El nivel de aceite no debe encontrarse por encima de la zona a. De lo
contrario podría dañarse el catalizador o el motor. Póngase en contacto con
un taller especializado para que aspiren el aceite sobrante en caso necesa-
rio.
● No añada ningún lubricante adicional al aceite del motor. Cualquier tipo
de daño originado por el empleo de este tipo de productos queda excluido
de la garantía.
Nota relativa al medio ambiente
● El aceite no deberá verterse en ningún caso en la canalización o en la
tierra.
● Observe las disposición legales a la hora de desechar envases de aceite
vacíos. 
