Seat Exeo ST 2012 Manual de instrucciones (in Spanish)

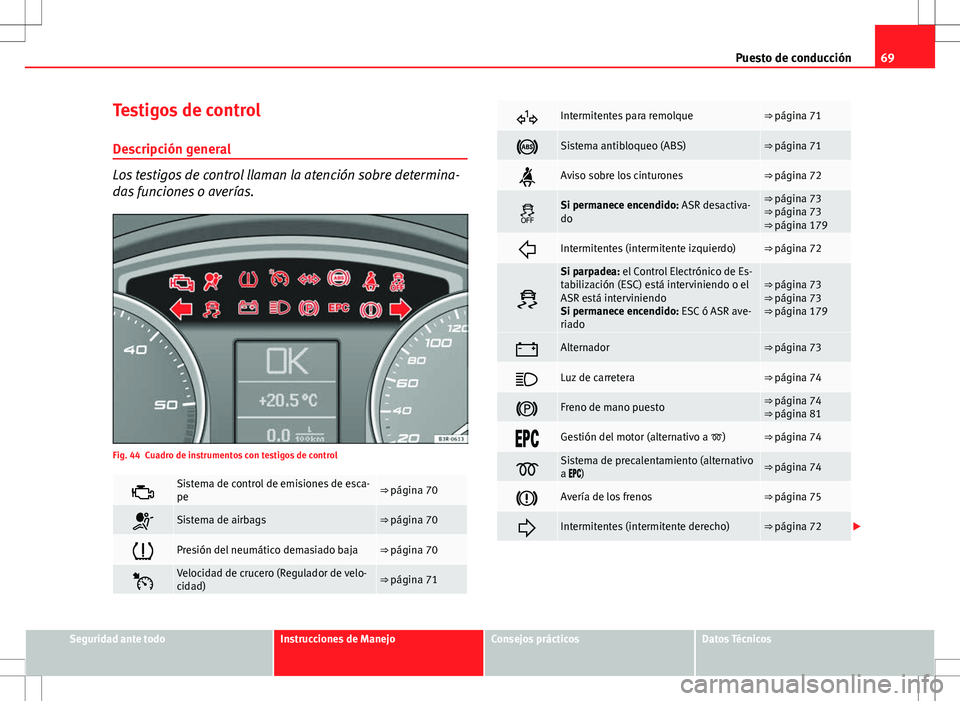

69
Puesto de conducción
Testigos de control
Descripción general
Los testigos de control llaman la atención sobre determina-
das funciones o averías.
Fig. 44 Cuadro de instrumentos con testigos de control
Sistema de control de emisiones de esca-
pe⇒ página 70
Sistema de airbags⇒ página 70
Presión del neumático demasiado baja⇒ página 70
Velocidad de crucero (Regulador de velo-
cidad)⇒ página 71
Intermitentes para remolque⇒ página 71
Sistema antibloqueo (ABS)⇒ página 71
Aviso sobre los cinturones⇒ página 72
Si permanece encendido: ASR desactiva-
do⇒ página 73
⇒ página 73
⇒ página 179
Intermitentes (intermitente izquierdo)⇒ página 72

Si parpadea: el Control Electrónico de Es-
tabilización (ESC) está interviniendo o el
ASR está interviniendo
Si permanece encendido: ESC ó ASR ave-
riado⇒ página 73
⇒ página 73
⇒ página 179
Alternador⇒ página 73
Luz de carretera⇒ página 74
Freno de mano puesto⇒ página 74
⇒ página 81
Gestión del motor (alternativo a )⇒ página 74
Sistema de precalentamiento (alternativo
a )⇒ página 74
Avería de los frenos⇒ página 75
Intermitentes (intermitente derecho)⇒ página 72 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

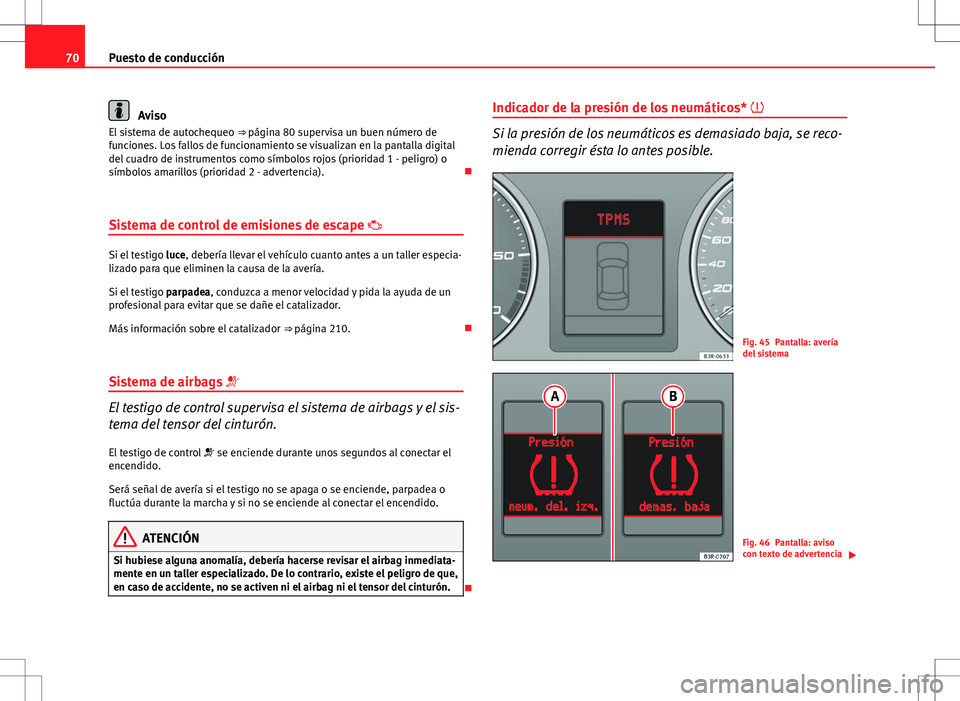

70Puesto de conducción
Aviso
El sistema de autochequeo ⇒ página 80 supervisa un buen número de
funciones. Los fallos de funcionamiento se visualizan en la pantalla digital
del cuadro de instrumentos como símbolos rojos (prioridad 1 - peligro) o
símbolos amarillos (prioridad 2 - advertencia). 
Sistema de control de emisiones de escape 
Si el testigo luce, debería llevar el vehículo cuanto antes a un taller especia-
lizado para que eliminen la causa de la avería.
Si el testigo parpadea, conduzca a menor velocidad y pida la ayuda de un
profesional para evitar que se dañe el catalizador.
Más información sobre el catalizador ⇒ página 210. 
Sistema de airbags 
El testigo de control supervisa el sistema de airbags y el sis-
tema del tensor del cinturón.
El testigo de control  se enciende durante unos segundos al conectar el
encendido.
Será señal de avería si el testigo no se apaga o se enciende, parpadea o
fluctúa durante la marcha y si no se enciende al conectar el encendido.
ATENCIÓN
Si hubiese alguna anomalía, debería hacerse revisar el airbag inmediata-
mente en un taller especializado. De lo contrario, existe el peligro de que,
en caso de accidente, no se activen ni el airbag ni el tensor del cinturón.
 Indicador de la presión de los neumáticos* 
Si la presión de los neumáticos es demasiado baja, se reco-
mienda corregir ésta lo antes posible.
Fig. 45 Pantalla: avería
del sistema
Fig. 46 Pantalla: aviso
con texto de advertencia


71
Puesto de conducción
El testigo amarillo  luce permanentemente si el sistema está ave-
riado o si la presión de inflado es demasiado baja por lo menos en
una de los neumáticos. En caso de avería del sistema se activa la
indicación TPMS en la pantalla central del cuadro de instrumentos
⇒ fig. 45. En caso de que se produzca una pérdida de presión de
los neumáticos de forma rápida, en la pantalla central del cuadro
de instrumentos, se activa el mensaje A
⇒ fig. 46. Si la pérdida
de presión se produce de forma lenta , en la pantalla central del
cuadro de instrumentos, se activa el mensaje B
⇒ fig. 46. En este
mensaje no se especifica el neumático afectado. Si le ocurre algu-
nas de estas indicaciones:
– Detenga el vehículo.
– Compruebe los neumáticos. Aunque el aviso corresponda a una
sola rueda es conveniente revisar todos los neumáticos.
– Corrija la presión de los neumáticos ⇒ página 261.
Encontrará información más detallada sobre el indicador de la presión de
los neumáticos en ⇒ página 260. 
Velocidad de crucero (Regulador de velocidad)* 
El testigo de control  del cuadro de instrumentos permanece encendido
cuando el regulador de velocidad está activado. Intermitentes para remolque*

El testigo parpadea si están en funcionamiento los intermi-
tentes del remolque.
Al poner los intermitentes, el testigo de control  parpadea siempre que el
remolque esté acoplado correctamente al vehículo.
En el caso de que alguna lámpara de los intermitentes no funcione, sea en
el remolque o en el vehículo tractor, no parpadeará el testigo de control. 
Sistema antibloqueo (ABS) 
El testigo de control supervisa el funcionamiento del ABS y
del bloqueo electrónico del diferencial (EDS).
El testigo de control  se enciende durante unos segundos al conectar el
encendido o al arrancar el motor. El testigo se apaga una vez finalizado el
proceso automático de verificación.
El ABS está averiado si:
● El testigo de control no se enciende al conectar el encendido.
● El testigo de control no se apaga después de unos segundos.
● El testigo de control se enciende durante la marcha.
El vehículo puede frenarse todavía con el sistema de frenos normal, es decir
sin el ABS. Le rogamos que, en este caso, acuda cuanto antes a un taller
especializado. Más información sobre el ABS ⇒ página 204.
Si hay una anomalía en el ABS se enciende también el testigo luminoso del
ESC. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

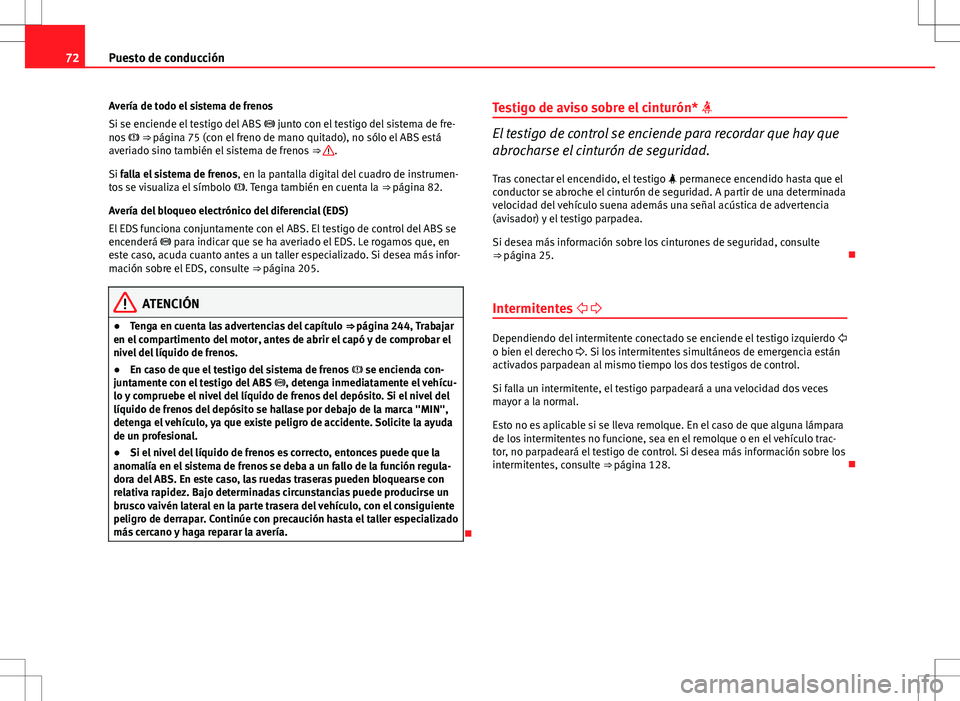

72Puesto de conducción
Avería de todo el sistema de frenos
Si se enciende el testigo del ABS  junto con el testigo del sistema de fre-
nos  ⇒ página 75 (con el freno de mano quitado), no sólo el ABS está
averiado sino también el sistema de frenos ⇒ 
.
Si falla el sistema de frenos , en la pantalla digital del cuadro de instrumen-
tos se visualiza el símbolo . Tenga también en cuenta la ⇒ página 82.
Avería del bloqueo electrónico del diferencial (EDS)
El EDS funciona conjuntamente con el ABS. El testigo de control del ABS se
encenderá  para indicar que se ha averiado el EDS. Le rogamos que, en
este caso, acuda cuanto antes a un taller especializado. Si desea más infor-
mación sobre el EDS, consulte ⇒ página 205.
ATENCIÓN
● Tenga en cuenta las advertencias del capítulo ⇒ página 244, Trabajar
en el compartimento del motor, antes de abrir el capó y de comprobar el
nivel del líquido de frenos.
● En caso de que el testigo del sistema de frenos  se encienda con-
juntamente con el testigo del ABS , detenga inmediatamente el vehícu-
lo y compruebe el nivel del líquido de frenos del depósito. Si el nivel del
líquido de frenos del depósito se hallase por debajo de la marca "MIN",
detenga el vehículo, ya que existe peligro de accidente. Solicite la ayuda
de un profesional.
● Si el nivel del líquido de frenos es correcto, entonces puede que la
anomalía en el sistema de frenos se deba a un fallo de la función regula-
dora del ABS. En este caso, las ruedas traseras pueden bloquearse con
relativa rapidez. Bajo determinadas circunstancias puede producirse un
brusco vaivén lateral en la parte trasera del vehículo, con el consiguiente
peligro de derrapar. Continúe con precaución hasta el taller especializado
más cercano y haga reparar la avería.
 Testigo de aviso sobre el cinturón* 
El testigo de control se enciende para recordar que hay que
abrocharse el cinturón de seguridad.
Tras conectar el encendido, el testigo  permanece encendido hasta que el
conductor se abroche el cinturón de seguridad. A partir de una determinada
velocidad del vehículo suena además una señal acústica de advertencia
(avisador) y el testigo parpadea.
Si desea más información sobre los cinturones de seguridad, consulte
⇒ página 25. 
Intermitentes  
Dependiendo del intermitente conectado se enciende el testigo izquierdo 
o bien el derecho . Si los intermitentes simultáneos de emergencia están
activados parpadean al mismo tiempo los dos testigos de control.
Si falla un intermitente, el testigo parpadeará a una velocidad dos veces
mayor a la normal.
Esto no es aplicable si se lleva remolque. En el caso de que alguna lámpara
de los intermitentes no funcione, sea en el remolque o en el vehículo trac-
tor, no parpadeará el testigo de control. Si desea más información sobre los
intermitentes, consulte ⇒  página 128. 

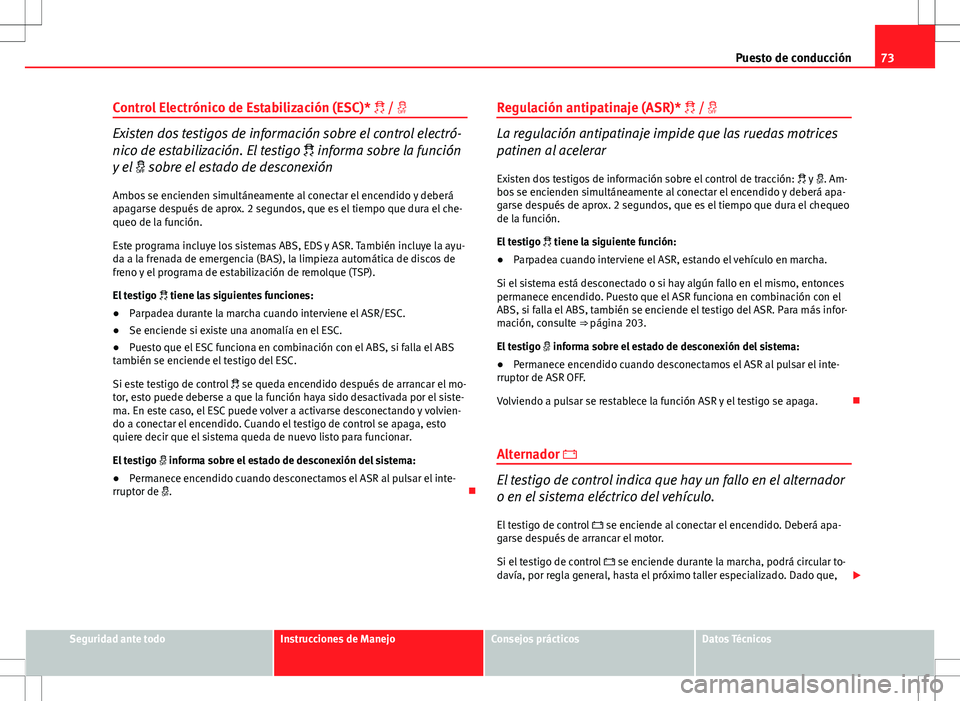

73
Puesto de conducción
Control Electrónico de Estabilización (ESC)*  / 
Existen dos testigos de información sobre el control electró-
nico de estabilización. El testigo  informa sobre la función
y el  sobre el estado de desconexión
Ambos se encienden simultáneamente al conectar el encendido y deberá
apagarse después de aprox. 2 segundos, que es el tiempo que dura el che-
queo de la función.
Este programa incluye los sistemas ABS, EDS y ASR. También incluye la ayu-
da a la frenada de emergencia (BAS), la limpieza automática de discos de
freno y el programa de estabilización de remolque (TSP).
El testigo  tiene las siguientes funciones:
● Parpadea durante la marcha cuando interviene el ASR/ESC.
● Se enciende si existe una anomalía en el ESC.
● Puesto que el ESC funciona en combinación con el ABS, si falla el ABS
también se enciende el testigo del ESC.
Si este testigo de control  se queda encendido después de arrancar el mo-
tor, esto puede deberse a que la función haya sido desactivada por el siste-
ma. En este caso, el ESC puede volver a activarse desconectando y volvien-
do a conectar el encendido. Cuando el testigo de control se apaga, esto
quiere decir que el sistema queda de nuevo listo para funcionar.
El testigo  informa sobre el estado de desconexión del sistema:
● Permanece encendido cuando desconectamos el ASR al pulsar el inte-
rruptor de . Regulación antipatinaje (ASR)*  / La regulación antipatinaje impide que las ruedas motrices
patinen al acelerar
Existen dos testigos de información sobre el control de tracción:  y . Am-
bos se encienden simultáneamente al conectar el encendido y deberá apa-
garse después de aprox. 2 segundos, que es el tiempo que dura el chequeo
de la función.
El testigo  tiene la siguiente función:
● Parpadea cuando interviene el ASR, estando el vehículo en marcha.
Si el sistema está desconectado o si hay algún fallo en el mismo, entonces
permanece encendido. Puesto que el ASR funciona en combinación con el
ABS, si falla el ABS, también se enciende el testigo del ASR. Para más infor-
mación, consulte ⇒  página 203.
El testigo  informa sobre el estado de desconexión del sistema:
● Permanece encendido cuando desconectamos el ASR al pulsar el inte-
rruptor de ASR OFF.
Volviendo a pulsar se restablece la función ASR y el testigo se apaga. 
Alternador 
El testigo de control indica que hay un fallo en el alternador
o en el sistema eléctrico del vehículo. El testigo de control  se enciende al conectar el encendido. Deberá apa-
garse después de arrancar el motor.
Si el testigo de control  se enciende durante la marcha, podrá circular to-
davía, por regla general, hasta el próximo taller especializado. Dado que, 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

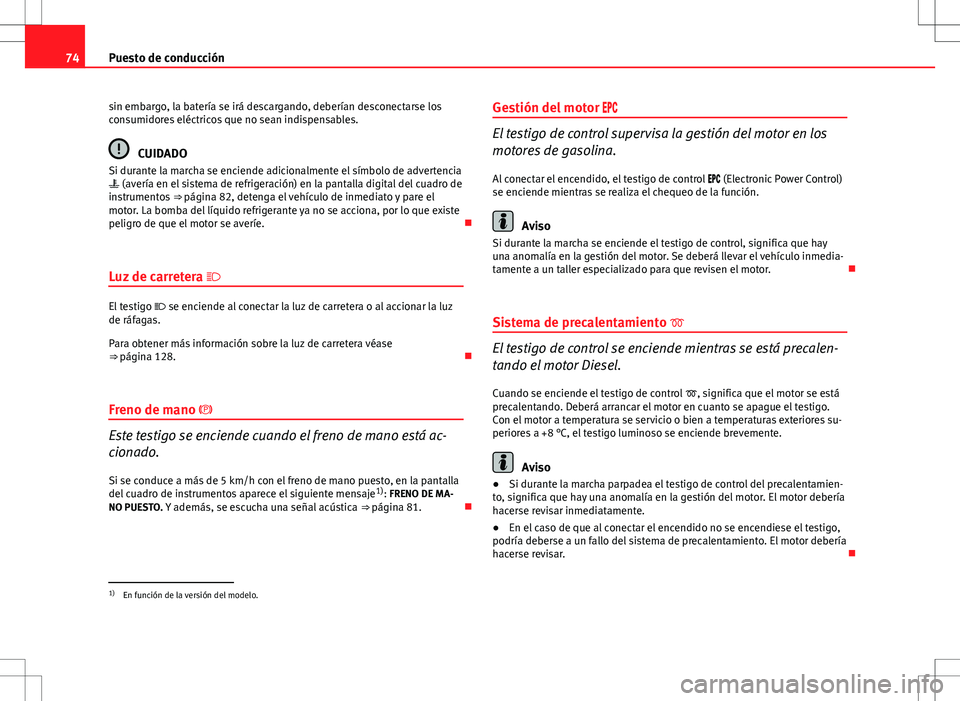

74Puesto de conducción
sin embargo, la batería se irá descargando, deberían desconectarse los
consumidores eléctricos que no sean indispensables.
CUIDADO
Si durante la marcha se enciende adicionalmente el símbolo de advertencia
 (avería en el sistema de refrigeración) en la pantalla digital del cuadro de
instrumentos ⇒ página 82, detenga el vehículo de inmediato y pare el
motor. La bomba del líquido refrigerante ya no se acciona, por lo que existe
peligro de que el motor se averíe. 
Luz de carretera 
El testigo  se enciende al conectar la luz de carretera o al accionar la luz
de ráfagas.
Para obtener más información sobre la luz de carretera véase
⇒  página 128. 
Freno de mano 
Este testigo se enciende cuando el freno de mano está ac-
cionado. Si se conduce a más de 5 km/h con el freno de mano puesto, en la pantalla
del cuadro de instrumentos aparece el siguiente mensaje 1)
: FRENO DE MA-
NO PUESTO. Y además, se escucha una señal acústica ⇒ página 81. Gestión del motor

El testigo de control supervisa la gestión del motor en los
motores de gasolina.
Al conectar el encendido, el testigo de control  (Electronic Power Control)
se enciende mientras se realiza el chequeo de la función.
Aviso
Si durante la marcha se enciende el testigo de control, significa que hay
una anomalía en la gestión del motor. Se deberá llevar el vehículo inmedia-
tamente a un taller especializado para que revisen el motor. 
Sistema de precalentamiento 
El testigo de control se enciende mientras se está precalen-
tando el motor Diesel.
Cuando se enciende el testigo de control , significa que el motor se está
precalentando. Deberá arrancar el motor en cuanto se apague el testigo.
Con el motor a temperatura se servicio o bien a temperaturas exteriores su-
periores a +8 °C, el testigo luminoso se enciende brevemente.
Aviso
● Si durante la marcha parpadea el testigo de control del precalentamien-
to, significa que hay una anomalía en la gestión del motor. El motor debería
hacerse revisar inmediatamente.
● En el caso de que al conectar el encendido no se encendiese el testigo,
podría deberse a un fallo del sistema de precalentamiento. El motor debería
hacerse revisar. 
1)
En función de la versión del modelo.

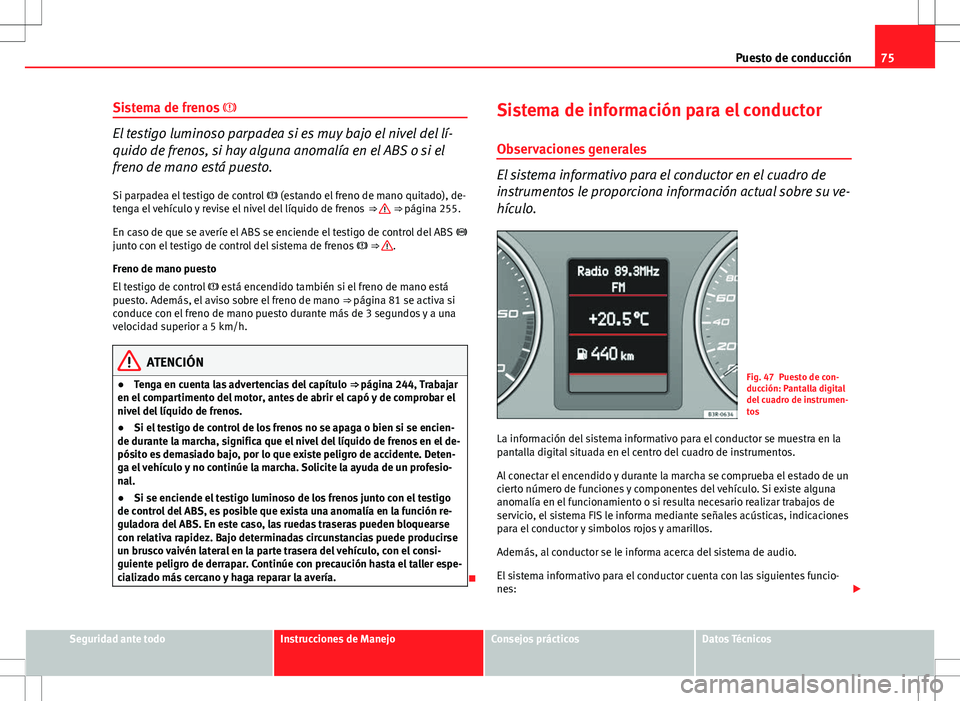

75
Puesto de conducción
Sistema de frenos 
El testigo luminoso parpadea si es muy bajo el nivel del lí-
quido de frenos, si hay alguna anomalía en el ABS o si el
freno de mano está puesto.
Si parpadea el testigo de control  (estando el freno de mano quitado), de-
tenga el vehículo y revise el nivel del líquido de frenos ⇒ 
⇒ página 255.
En caso de que se averíe el ABS se enciende el testigo de control del ABS 
junto con el testigo de control del sistema de frenos  ⇒ 
.
Freno de mano puesto
El testigo de control  está encendido también si el freno de mano está
puesto. Además, el aviso sobre el freno de mano ⇒ página 81 se activa si
conduce con el freno de mano puesto durante más de 3 segundos y a una
velocidad superior a 5 km/h.
ATENCIÓN
● Tenga en cuenta las advertencias del capítulo ⇒ página 244, Trabajar
en el compartimento del motor, antes de abrir el capó y de comprobar el
nivel del líquido de frenos.
● Si el testigo de control de los frenos no se apaga o bien si se encien-
de durante la marcha, significa que el nivel del líquido de frenos en el de-
pósito es demasiado bajo, por lo que existe peligro de accidente. Deten-
ga el vehículo y no continúe la marcha. Solicite la ayuda de un profesio-
nal.
● Si se enciende el testigo luminoso de los frenos junto con el testigo
de control del ABS, es posible que exista una anomalía en la función re-
guladora del ABS. En este caso, las ruedas traseras pueden bloquearse
con relativa rapidez. Bajo determinadas circunstancias puede producirse
un brusco vaivén lateral en la parte trasera del vehículo, con el consi-
guiente peligro de derrapar. Continúe con precaución hasta el taller espe-
cializado más cercano y haga reparar la avería.
 Sistema de información para el conductor
Observaciones generales
El sistema informativo para el conductor en el cuadro de
instrumentos le proporciona información actual sobre su ve-
hículo.
Fig. 47 Puesto de con-
ducción: Pantalla digital
del cuadro de instrumen-
tos
La información del sistema informativo para el conductor se muestra en la
pantalla digital situada en el centro del cuadro de instrumentos.
Al conectar el encendido y durante la marcha se comprueba el estado de un
cierto número de funciones y componentes del vehículo. Si existe alguna
anomalía en el funcionamiento o si resulta necesario realizar trabajos de
servicio, el sistema FIS le informa mediante señales acústicas, indicaciones
para el conductor y simbolos rojos y amarillos.
Además, al conductor se le informa acerca del sistema de audio.
El sistema informativo para el conductor cuenta con las siguientes funcio-
nes: 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

76Puesto de conducción
Indicación del lector de CDs, de la radio y del teléfono*⇒ página 76Indicador de temperatura exterior⇒ página 77Indicador de marchas*⇒ página 77Posiciones de la palanca selectora en el cambio auto-
mático de 7 marchas*⇒ página 200
Posiciones de la palanca selectora con multitronic ®
*⇒ página 197Autonomía⇒ página 78Aviso sobre las puertas y el portón trasero⇒ página 78Indicación de intervalo de servicio⇒ página 79Sistema de autochequeo⇒ página 80Consejos para la conducción⇒ página 80Aviso sobre el freno de mano⇒ página 81Control de fallo de lámparas*⇒ página 87Ordenador de a bordo*⇒ página 90Control de la presión de los neumáticos*⇒ página 94Datos de navegación*Manual de Ins-
trucciones por se-
parado
Aviso
● En caso de avería, en la pantalla aparece un símbolo rojo o bien amari-
llo. Los símbolos rojos advierten de un peligro ⇒ página 81. Los símbolos
amarillos son una advertencia ⇒ página 84. Indicación del CD, de la radio y del teléfono*
Fig. 48 Pantalla: Infor-
mación adicional de la ra-
dio
Si el sistema de autochequeo no hace que se visualice ningún fallo de prio-
ridad 2, dependiendo del equipo de radio y si la radio está conectada, se
indicará el nombre de la emisora o bien la frecuencia seleccionada junto
con una información complementaria una vez haya desaparecido el “OK”.
Si el lector de CDs* está en funcionamiento, se indica el título que se está
reproduciendo.
En caso de disponer de teléfono* compatible, la agenda o teléfono marcado
también se podrá visualizar a través de este display.
Lo anteriormente dicho es una información adicional que se ofrece en el
display de la radio. 

77
Puesto de conducción
Indicador de temperatura exterior
Fig. 49 Pantalla: Indica-
dor de temperatura exte-
rior
La temperatura exterior se visualizará si el encendido está conectado
⇒  fig. 49. En vehículos con cambio automático aparece la indicación tras
haber puesto una gama de marchas.
A temperaturas inferiores a +5 °C aparece el símbolo del hielo delante de la
indicación de temperatura. Mediante este símbolo se advierte de que hay
peligro de heladas para que se conduzca con la debida precaución. Con el
vehículo parado o bien marchando a baja velocidad, puede ocurrir que la
temperatura indicada sea algo superior a la real, debido al calor irradiado
por el motor.
Si en vehículos con climatizador se conmuta la pantalla digital a°F (grados
Fahrenheit), el indicador de temperatura exterior conmutará también auto-
máticamente a°F ⇒ página 175.
ATENCIÓN
No utilice nunca el indicador de temperatura exterior para cerciorarse de
que las carreteras no están heladas. Tenga en cuenta que a temperaturas
exteriores en torno a +5 °C también puede haber hielo en la carretera,
por lo que este indicador avisa más bien del peligro que existe de que se
forme hielo.
Aviso
Si se están visualizando datos de navegación (guía a destino), la tempera-
tura exterior se indica en la segunda línea del display de la radio. 
Indicador de marchas*
La indicación sirve para ahorrar combustible.
Fig. 50 Indicación de las
marchas
Con ayuda del indicador de marchas se puede ahorrar combustible. Si apa-
rece en la pantalla del cuadro de instrumentos la indicación ⇒ fig. 50, se
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

78Puesto de conducción
recomienda cambiar a la marcha que indica la flecha. Puede darse el caso
de que se salte una marcha, por ejemplo, de la 4ª a la 6ª.
Aviso
● Es posible que al acelerar no se visualice ninguna indicación.
● La recomendación de marcha no debe ser tenida en cuenta cuando se
requiera una gran aceleración (por ejemplo en adelantamientos).
● En un Servicio Técnico puede desactivarse la indicación de las marchas. 
Autonomía
La indicación de la autonomía ayuda a planificar los viajes.
En la pantalla digital se indica la estimación de la autonomía en km. Ésta le
indica cuántos kilómetros puede usted recorrer con el combustible que
queda en el depósito si sigue conduciendo de la misma manera. La autono-
mía se indica en fracciones de 10 km.
Para calcular la autonomía se toma como base el consumo de los últimos
30 km. Conduciendo de un modo más moderado aumentará la autonomía. Aviso sobre las puertas y el capó del maleteroFig. 51 Pantalla: Aviso
sobre las puertas y el
portón trasero
El aviso sobre las puertas y el portón trasero se visualiza si, estando el en-
cendido conectado, hay por lo menos una puerta, el capó o el portón trase-
ro sin cerrar. El símbolo indica también qué puerta o bien capó está abierto.
En el ejemplo que muestra la figura ⇒ fig. 51 se trata de la puerta del con-
ductor.
Si el capó o bien el portón trasero están abiertos, parpadea la zona corres-
pondiente en la pantalla digital. El aviso sobre la puerta / el portón trasero
se apaga en cuanto se han cerrado todas las puertas, el capó y el portón
trasero.
En los vehículos con sistema informativo para el conductor y ordenador de
a bordo*, la indicación sobre las puertas / el capó del maletero puede apa-
garse pulsando brevemente las teclas de manejo del ordenador de a bordo
⇒  página 91. Sin embargo, el aviso sobre las puertas / el portón trasero
vuelve a encenderse en cuanto se modifica el estado de las puertas, del ca-
pó o del portón trasero. 
