Seat Ibiza 5D 2005 Betriebsanleitung (in German)

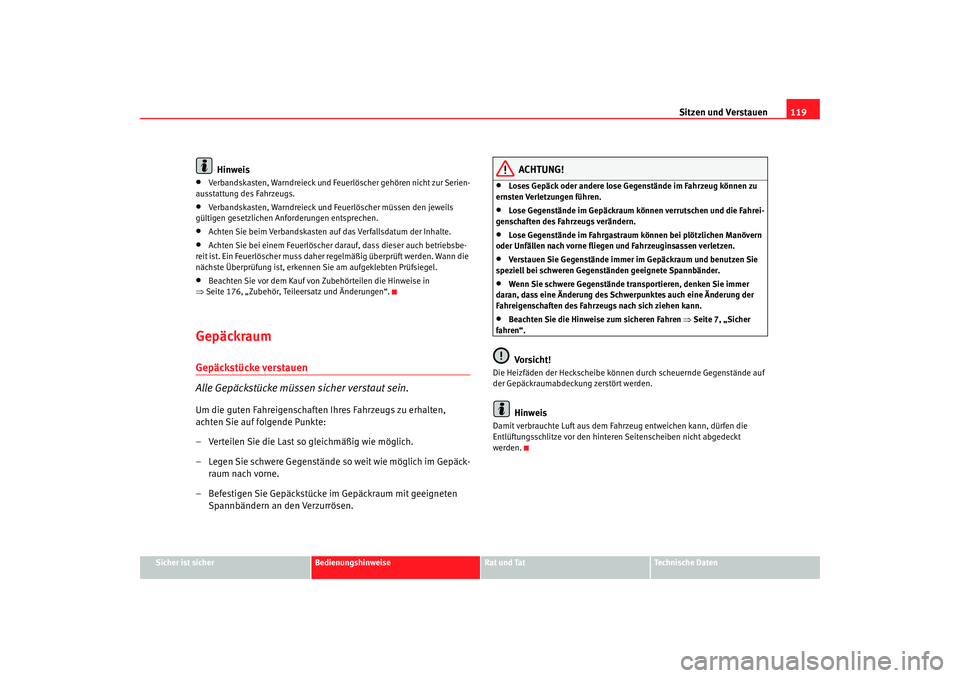

Sitzen und Verstauen119
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Hinweis
•
Verbandskasten, Warndreieck und Feuerl öscher gehören nicht zur Serien-
ausstattung des Fahrzeugs.
•
Verbandskasten, Warndreieck und Feuerlöscher müssen den jeweils
gültigen gesetzlichen Anforderungen entsprechen.
•
Achten Sie beim Verbandskasten auf das Verfallsdatum der Inhalte.
•
Achten Sie bei einem Feuerlöscher darauf, dass dieser auch betriebsbe-
reit ist. Ein Feuerlöscher muss dahe r regelmäßig überprüft werden. Wann die
nächste Überprüfung ist, erkennen Sie am aufgeklebten Prüfsiegel.
•
Beachten Sie vor dem Kauf von Zubehörteilen die Hinweise in
⇒ Seite 176, „Zubehör, Teileersatz und Änderungen“.
GepäckraumGepäckstücke verstauen
Alle Gepäckstücke müssen sicher verstaut sein.Um die guten Fahreigenschaften Ihres Fahrzeugs zu erhalten,
achten Sie auf folgende Punkte:
– Verteilen Sie die Last so gleichmäßig wie möglich.
– Legen Sie schwere Gegenstände so weit wie möglich im Gepäck-
raum nach vorne.
– Befestigen Sie Gepäckstücke im Gepäckraum mit geeigneten Spannbändern an den Verzurrösen.
ACHTUNG!
•
Loses Gepäck oder andere lose Gegenstände im Fahrzeug können zu
ernsten Verletzungen führen.
•
Lose Gegenstände im Gepäckraum können verrutschen und die Fahrei-
genschaften des Fahrzeugs verändern.
•
Lose Gegenstände im Fahrgastraum können bei plötzlichen Manövern
oder Unfällen nach vorne fliegen und Fahrzeuginsassen verletzen.
•
Verstauen Sie Gegenstände immer im Gepäckraum und benutzen Sie
speziell bei schweren Gegenständen geeignete Spannbänder.
•
Wenn Sie schwere Gegenstände transportieren, denken Sie immer
daran, dass eine Änderung des Schwerpunktes auch eine Änderung der
Fahreigenschaften des Fahrzeugs nach sich ziehen kann.
•
Beachten Sie die Hinweise zum sicheren Fahren ⇒Seite 7, „Sicher
fahren“.Vorsicht!
Die Heizfäden der Heckscheibe können durch scheuernde Gegenstände auf
der Gepäckraumabdeckung zerstört werden.
Hinweis
Damit verbrauchte Luft aus dem Fahrzeug entweichen kann, dürfen die
Entlüftungsschlitze vor den hinteren Seitenscheiben nicht abgedeckt
werden.
Ibiza aleman Seite 119 Donnerstag, 6. Oktober 2005 11:03 11

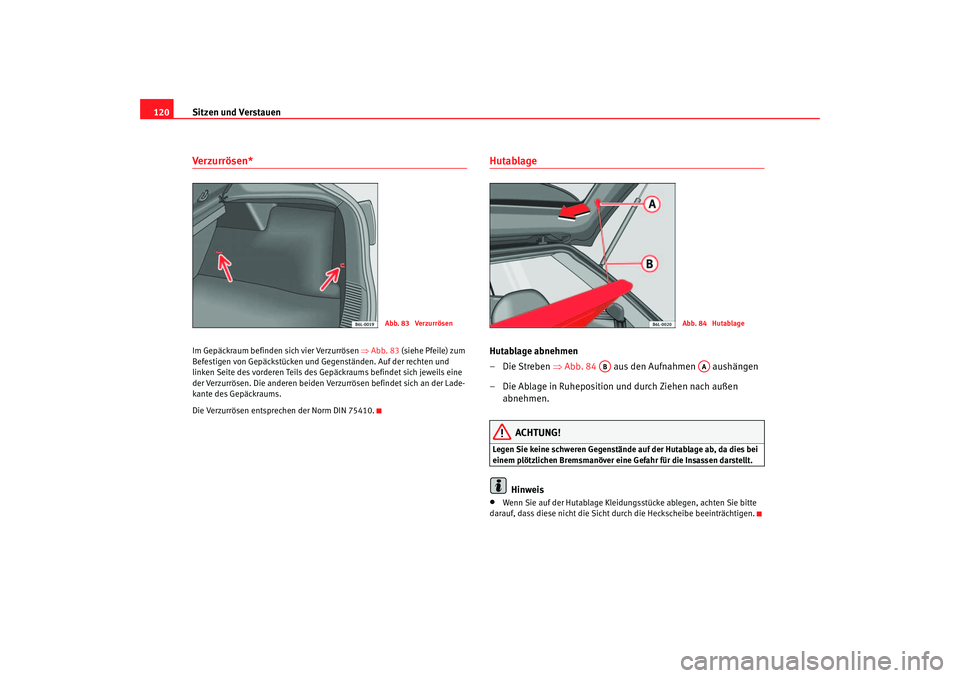

Sitzen und Verstauen
120Verzurrösen*Im Gepäckraum befinden sich vier Verzurrösen ⇒Abb. 83 (siehe Pfeile) zum
Befestigen von Gepäckstücken und Gegenständen. Auf der rechten und
linken Seite des vorderen Teils des Gepäckraums befindet sich jeweils eine
der Verzurrösen. Die anderen beiden Ve rzurrösen befindet sich an der Lade-
kante des Gepäckraums.
Die Verzurrösen entsprechen der Norm DIN 75410.
HutablageHutablage abnehmen
–Die Streben ⇒ Abb. 84 aus den Aufnahmen aushängen
– Die Ablage in Ruheposition und durch Ziehen nach außen abnehmen.
ACHTUNG!
Legen Sie keine schweren Gegenstände auf der Hutablage ab, da dies bei
einem plötzlichen Bremsmanöver eine Gefahr für die Insassen darstellt.
Hinweis
•
Wenn Sie auf der Hutablage Kleidungsstücke ablegen, achten Sie bitte
darauf, dass diese nicht die Sicht durch die Heckscheibe beeinträchtigen.
Abb. 83 Verzurrösen
Abb. 84 Hutablage
AB
AA
Ibiza aleman Seite 120 Donnerstag, 6. Oktober 2005 11:03 11

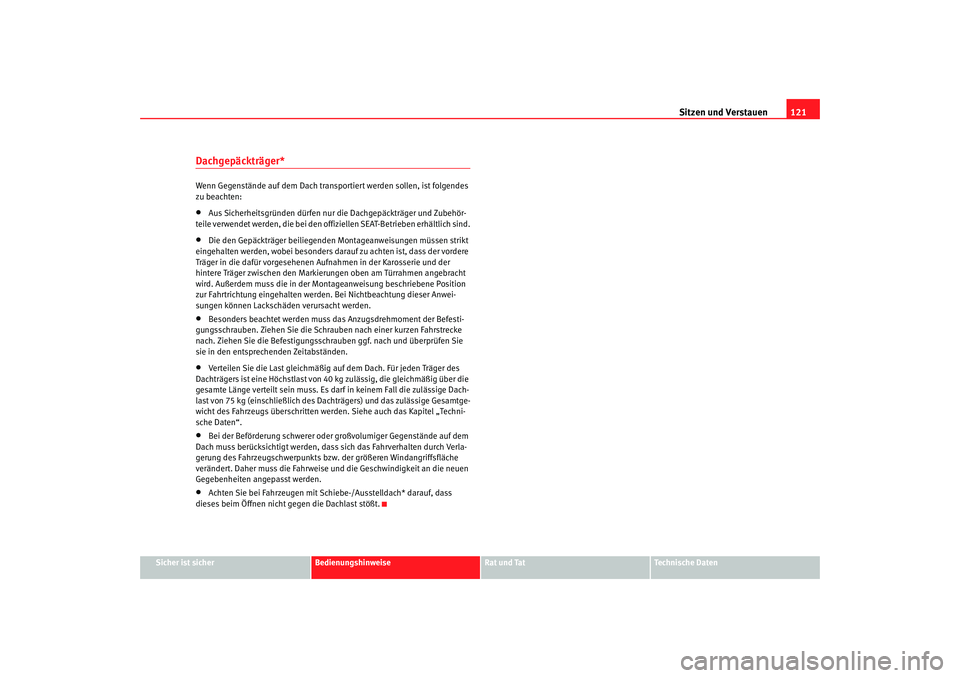

Sitzen und Verstauen121
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Dachgepäckträger*Wenn Gegenstände auf dem Dach transportiert werden sollen, ist folgendes
zu beachten:•
Aus Sicherheitsgründen dürfen nur die Dachgepäckträger und Zubehör-
teile verwendet werden, die bei den offiziellen SEAT-Betrieben erhältlich sind.
•
Die den Gepäckträger beiliegenden Montageanweisungen müssen strikt
eingehalten werden, wobei besonders darauf zu achten ist, dass der vordere
Träger in die dafür vorgesehenen Aufnahmen in der Karosserie und der
hintere Träger zwischen den Markierungen oben am Türrahmen angebracht
wird. Außerdem muss die in der Montag eanweisung beschriebene Position
zur Fahrtrichtung eingeha lten werden. Bei Nichtbeachtung dieser Anwei-
sungen können Lackschäden verursacht werden.
•
Besonders beachtet werden muss das Anzugsdrehmoment der Befesti-
gungsschrauben. Ziehen Sie die Schrauben nach einer kurzen Fahrstrecke
nach. Ziehen Sie die Befestigungsschrauben ggf. nach und überprüfen Sie
sie in den entsprechenden Zeitabständen.
•
Verteilen Sie die Last gleichmäßig auf dem Dach. Für jeden Träger des
Dachträgers ist eine Höchstlast von 40 kg zulässig, die gleichmäßig über die
gesamte Länge verteilt sein muss. Es darf in keinem Fall die zulässige Dach-
last von 75 kg (einschließlich des Dachträgers) und das zulässige Gesamtge-
wicht des Fahrzeugs überschritten werden. Siehe auch das Kapitel „Techni-
sche Daten“.
•
Bei der Beförderung schwerer oder großvolumiger Gegenstände auf dem
Dach muss berücksichtigt werden, dass sich das Fahrverhalten durch Verla-
gerung des Fahrzeugschwerpunkts bzw. der größeren Windangriffsfläche
verändert. Daher muss die Fahrweise und die Geschwindigkeit an die neuen
Gegebenheiten angepasst werden.
•
Achten Sie bei Fahrzeugen mit Schiebe-/Ausstelldach* darauf, dass
dieses beim Öffnen nicht gegen die Dachlast stößt.
Ibiza aleman Seite 121 Donnerstag, 6. Oktober 2005 11:03 11

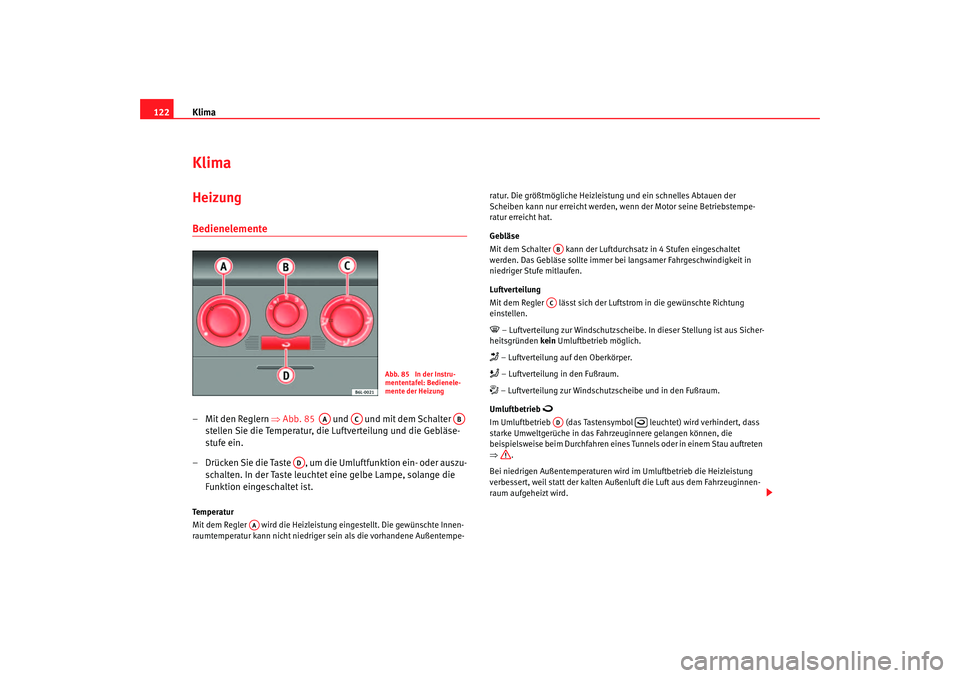

Klima
122KlimaHeizung Bedienelemente– Mit den Reglern ⇒Abb. 85 und und mit dem Schalter
stellen Sie die Temperatur, die Luftverteilung und die Gebläse-
stufe ein.
– Drücken Sie die Taste , um die Umluftfunktion ein- oder auszu- schalten. In der Taste leuchtet eine gelbe Lampe, solange die
Funktion eingeschaltet ist.Temperatur
Mit dem Regler wird die Heizleistu ng eingestellt. Die gewünschte Innen-
raumtemperatur kann nicht niedriger sein als die vorhandene Außentempe- ratur. Die größtmögliche Heizleistung und ein schnelles Abtauen der
Scheiben kann nur erreicht werden
, wenn der Motor seine Betriebstempe-
ratur erreicht hat.
Gebläse
Mit dem Schalter kann der Luftdurchsatz in 4 Stufen eingeschaltet
werden. Das Gebläse sollte immer be i langsamer Fahrgeschwindigkeit in
niedriger Stufe mitlaufen.
Luftverteilung
Mit dem Regler lässt sich der Lu ftstrom in die gewünschte Richtung
einstellen.
 – Luftverteilung zur Windschutzscheibe. In dieser Stellung ist aus Sicher-
heitsgründen kein Umluftbetrieb möglich. – Luftverteilung auf den Oberkörper. – Luftverteilung in den Fußraum. – Luftverteilung zur Windschutzscheibe und in den Fußraum.
Umluftbetrieb

Im Umluftbetrieb (das Tastensymbol leuchtet) wird verhindert, dass
starke Umweltgerüche in das Fahrzeuginnere gelangen können, die
beispielsweise beim Durchfahren eines Tunnels oder in einem Stau auftreten
⇒ .
Bei niedrigen Außentemperaturen wird im Umluftbetrieb die Heizleistung
verbessert, weil statt der kalten Außenluft die Luft aus dem Fahrzeuginnen-
raum aufgeheizt wird.
Abb. 85 In der Instru-
mententafel: Bedienele-
mente der Heizung
AA
AC
AB
AD
AA
ABACAD

Ibiza aleman Seite 122 Donnerstag, 6. Oktober 2005 11:03 11

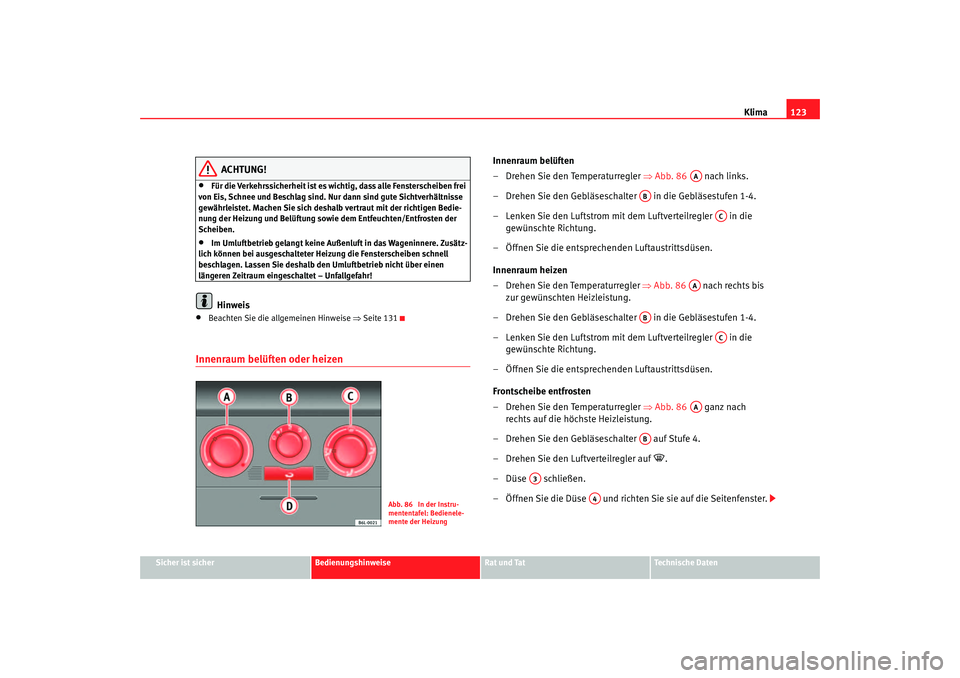

Klima123
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
ACHTUNG!
•
Für die Verkehrssicherheit ist es wichtig, dass alle Fensterscheiben frei
von Eis, Schnee und Beschlag sind. Nur dann sind gute Sichtverhältnisse
gewährleistet. Machen Sie sich deshalb vertraut mit der richtigen Bedie-
nung der Heizung und Belüftung sowie dem Entfeuchten/Entfrosten der
Scheiben.
•
Im Umluftbetrieb gelangt keine Außenluft in das Wageninnere. Zusätz-
lich können bei ausgeschalteter Heizung die Fensterscheiben schnell
beschlagen. Lassen Sie deshalb den Umluftbetrieb nicht über einen
längeren Zeitraum eingeschaltet – Unfallgefahr!Hinweis
•
Beachten Sie die allgemeinen Hinweise ⇒Seite 131
Innenraum belüften oder heizen
Innenraum belüften
– Drehen Sie den Temperaturregler ⇒Abb. 86 nach links.
– Drehen Sie den Gebläseschalter in die Gebläsestufen 1-4.
– Lenken Sie den Luftstrom mit dem Luftverteilregler in die gewünschte Richtung.
– Öffnen Sie die entsprechenden Luftaustrittsdüsen.
Innenraum heizen
– Drehen Sie den Temperaturregler ⇒Abb. 86 nach rechts bis
zur gewünschten Heizleistung.
– Drehen Sie den Gebläseschalter in die Gebläsestufen 1-4.
– Lenken Sie den Luftstrom mit dem Luftverteilregler in die gewünschte Richtung.
– Öffnen Sie die entsprechenden Luftaustrittsdüsen.
Frontscheibe entfrosten
– Drehen Sie den Temperaturregler ⇒Abb. 86 ganz nach
rechts auf die höchste Heizleistung.
– Drehen Sie den Gebläseschalter auf Stufe 4.
– Drehen Sie den Luftverteilregler auf

.
–Düse schließen.
– Öffnen Sie die Düse und richten Sie sie auf die Seitenfenster.
Abb. 86 In der Instru-
mententafel: Bedienele-
mente der Heizung
AA
AB
AC
AA
AB
AC
AA
AB
A3
A4
Ibiza aleman Seite 123 Donnerstag, 6. Oktober 2005 11:03 11

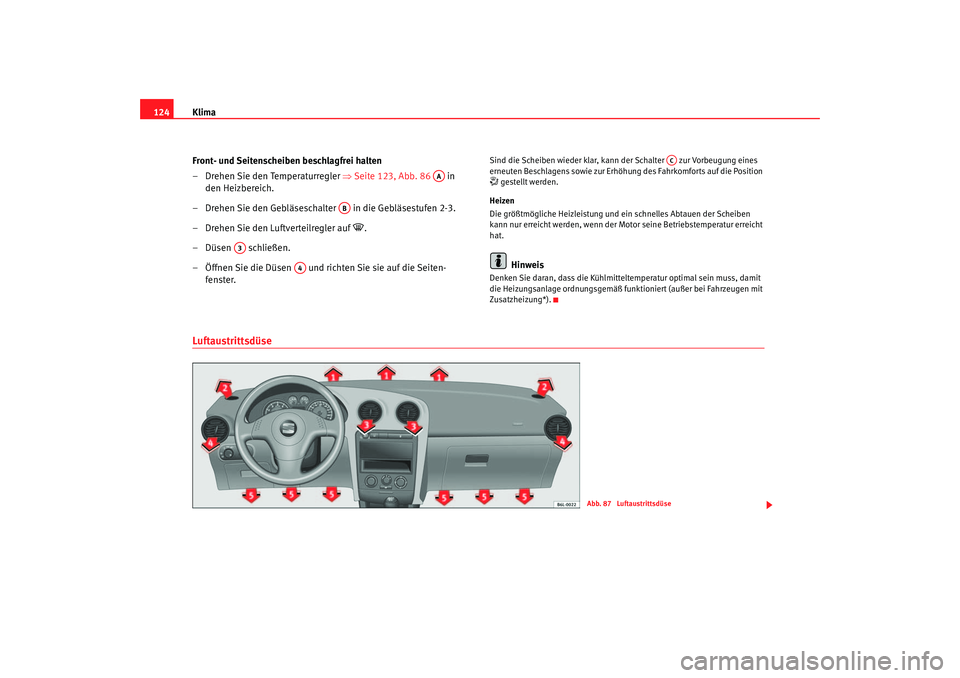

Klima
124
Front- und Seitenscheiben beschlagfrei halten
– Drehen Sie den Temperaturregler ⇒ Seite 123, Abb. 86 in
den Heizbereich.
– Drehen Sie den Gebläseschalter in die Gebläsestufen 2-3.
– Drehen Sie den Luftverteilregler auf

.
–Düsen schließen.
– Öffnen Sie die Düsen und richten Sie sie auf die Seiten- fenster.
Sind die Scheiben wieder klar, kann der Schalter zur Vorbeugung eines
erneuten Beschlagens sowi e zur Erhöhung des Fahrkomforts auf die Position  gestellt werden.
Heizen
Die größtmögliche Heizleistung und ein schnelles Abtauen der Scheiben
kann nur erreicht werden, wenn der Moto r seine Betriebstemperatur erreicht
hat.
Hinweis
Denken Sie daran, dass die Kühlmitteltemperatur optimal sein muss, damit
die Heizungsanlage ordnungsgemäß funktioniert (außer bei Fahrzeugen mit
Zusatzheizung*).
Luftaustrittsdüse
AA
AB
A3
A4
AC
Abb. 87 Luftaustrittsdüse
Ibiza aleman Seite 124 Donnerstag, 6. Oktober 2005 11:03 11

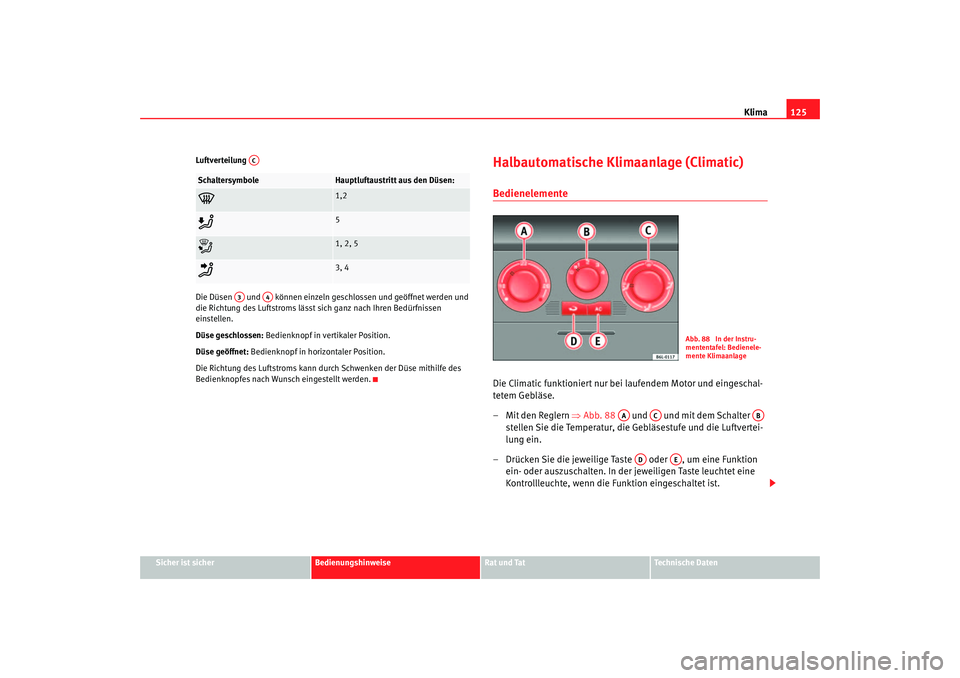

Klima125
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Luftverteilung
Die Düsen und können einzeln geschlossen und geöffnet werden und
die Richtung des Luftstro
ms lässt sich ganz nach Ihren Bedürfnissen
einstellen.
Düse geschlossen: Bedienknopf in vertikaler Position.
Düse geöffnet: Bedienknopf in horizontaler Position.
Die Richtung des Luftstroms kann du rch Schwenken der Düse mithilfe des
Bedienknopfes nach Wunsch eingestellt werden.
Halbautomatische Klimaanlage (Climatic)BedienelementeDie Climatic funktioniert nur bei laufendem Motor und eingeschal-
tetem Gebläse.
– Mit den Reglern ⇒Abb. 88 und und mit dem Schalter
stellen Sie die Temperatur, die Gebläsestufe und die Luftvertei-
lung ein.
– Drücken Sie die jeweilige Taste oder , um eine Funktion ein- oder auszuschalten. In der jeweiligen Taste leuchtet eine
Kontrollleuchte, wenn die Funktion eingeschaltet ist.
Schaltersymbole
Hauptluftaustritt aus den Düsen:

1,2

5

1, 2, 5

3, 4
AC
A3
A4
Abb. 88 In der Instru-
mententafel: Bedienele-
mente Klimaanlage
AA
AC
AB
AD
AE
Ibiza aleman Seite 125 Donnerstag, 6. Oktober 2005 11:03 11

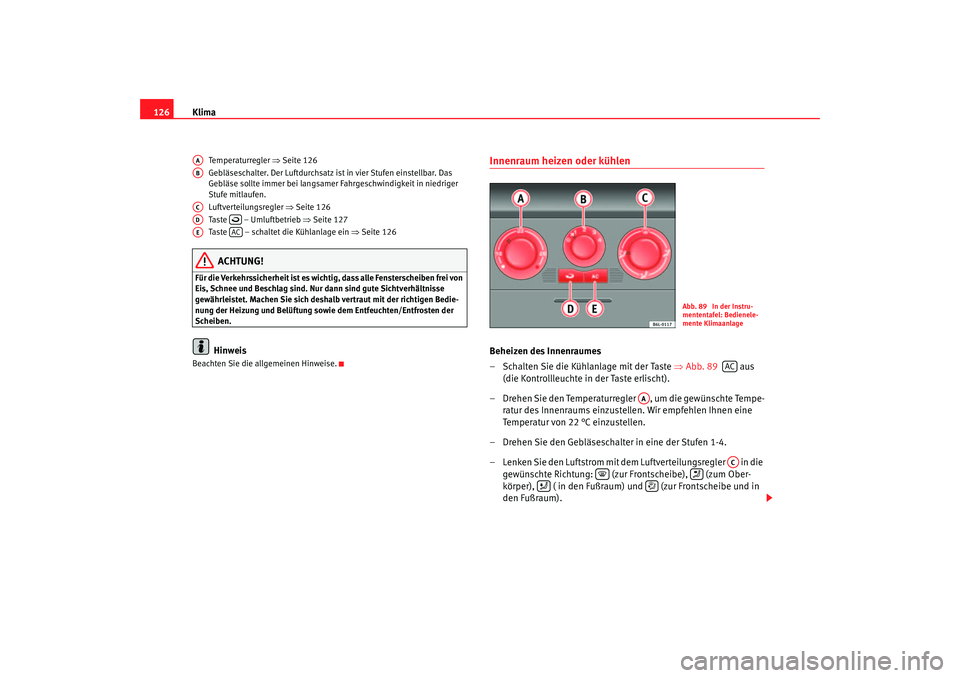

Klima
126
Temperaturregler ⇒Seite 126
Gebläseschalter. Der Luftdurchsatz ist in vier Stufen einstellbar. Das
Gebläse sollte immer bei langsamer Fahrgeschwindigkeit in niedriger
Stufe mitlaufen.
Luftverteilungsregler ⇒Seite 126
Taste – Umluftbetrieb ⇒Seite 127
Taste – schaltet die Kühlanlage ein ⇒Seite 126ACHTUNG!
Für die Verkehrssicherheit ist es wichtig, dass alle Fensterscheiben frei von
Eis, Schnee und Beschlag sind. Nur dann sind gute Sichtverhältnisse
gewährleistet. Machen Sie sich deshalb vertraut mit der richtigen Bedie-
nung der Heizung und Belüftung sow ie dem Entfeuchten/Entfrosten der
Scheiben.
Hinweis
Beachten Sie die allgemeinen Hinweise.
Innenraum heizen oder kühlenBeheizen des Innenraumes
– Schalten Sie die Kühlanlage mit der Taste ⇒Abb. 89 aus
(die Kontrollleuchte in der Taste erlischt).
– Drehen Sie den Temperaturregler , um die gewünschte Tempe- ratur des Innenraums einzustellen. Wir empfehlen Ihnen eine
Temperatur von 22 °C einzustellen.
– Drehen Sie den Gebläseschalter in eine der Stufen 1-4.
– Lenken Sie den Luftstrom mit dem Luftverteilungsregler in die gewünschte Richtung: (zur Frontscheibe), (zum Ober-
körper), ( in den Fußraum) und (zur Frontscheibe und in
den Fußraum).
AAABACAD

AE
AC
Abb. 89 In der Instru-
mententafel: Bedienele-
mente Klimaanlage
AC
AA
AC




Ibiza aleman Seite 126 Donnerstag, 6. Oktober 2005 11:03 11

Klima127
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

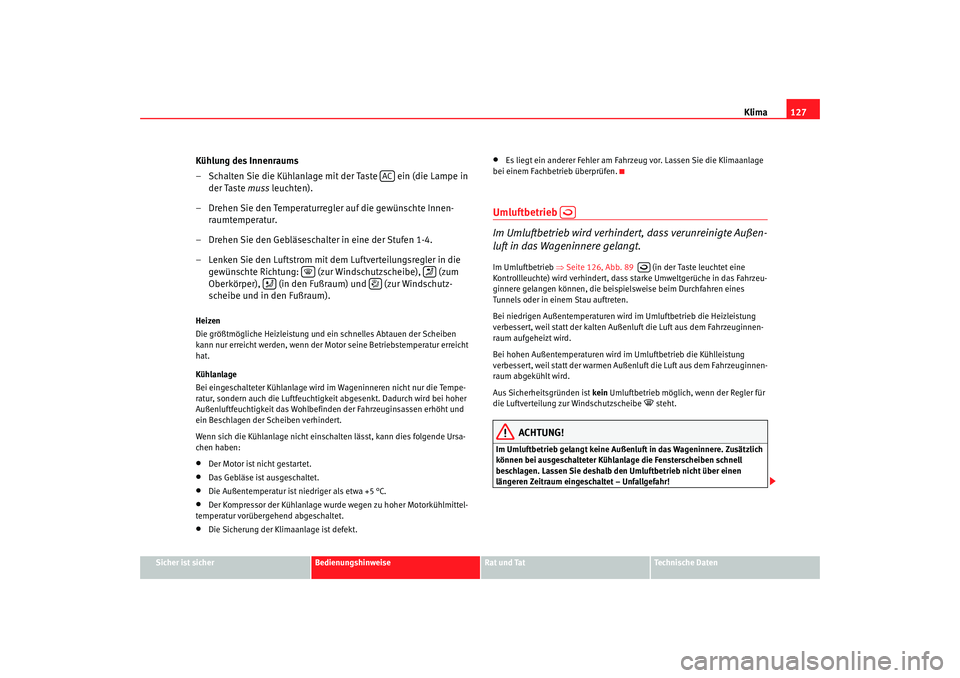

Kühlung des Innenraums
– Schalten Sie die Kühlanlage mit der Taste ein (die Lampe in
der Taste muss leuchten).
– Drehen Sie den Temperaturregler auf die gewünschte Innen- raumtemperatur.
– Drehen Sie den Gebläseschalter in eine der Stufen 1-4.
– Lenken Sie den Luftstrom mit dem Luftverteilungsregler in die gewünschte Richtung: (zur Windschutzscheibe), (zum
Oberkörper), (in den Fußraum) und (zur Windschutz-
scheibe und in den Fußraum).Heizen
Die größtmögliche Heizleistung und ein schnelles Abtauen der Scheiben
kann nur erreicht werden, wenn der Moto r seine Betriebstemperatur erreicht
hat.
Kühlanlage
Bei eingeschalteter Kühlanlage wird im Wageninneren nicht nur die Tempe-
ratur, sondern auch die Luftfeuchtigke it abgesenkt. Dadurch wird bei hoher
Außenluftfeuchtigkeit das Wohlbefinden der Fahrzeuginsassen erhöht und
ein Beschlagen der Scheiben verhindert.
Wenn sich die Kühlanlage nicht einschalten lässt, kann dies folgende Ursa-
chen haben:•
Der Motor ist nicht gestartet.
•
Das Gebläse ist ausgeschaltet.
• Die Außentempera tur ist niedrige
r als etwa +5 °C.
•
Der Kompressor der Kühlanlage wurde wegen zu hoher Motorkühlmittel-
temperatur vorübergehend abgeschaltet.
•
Die Sicherung der Klimaanlage ist defekt.
•
Es liegt ein anderer Fehler am Fahrzeug vor. Lassen Sie die Klimaanlage
bei einem Fachbetrieb überprüfen.
Umluftbetrieb
Im Umluftbetrieb wird verhindert, dass verunreinigte Außen-
luft in das Wageninnere gelangt.Im Umluftbetrieb ⇒ Seite 126, Abb. 89 (in der Taste leuchtet eine
Kontrollleuchte) wird verhindert, dass starke Umweltgerüche in das Fahrzeu-
ginnere gelangen können, die beispielsweise beim Durchfahren eines
Tunnels oder in einem Stau auftreten.
Bei niedrigen Außentemperaturen wird im Umluftbetrieb die Heizleistung
verbessert, weil statt der kalten Auße nluft die Luft aus dem Fahrzeuginnen-
raum aufgeheizt wird.
Bei hohen Außentemperaturen wird im Umluftbetrieb die Kühlleistung
verbessert, weil statt der warmen Auße nluft die Luft aus dem Fahrzeuginnen-
raum abgekühlt wird.
Aus Sicherheitsgründen ist kein Umluftbetrieb möglich, wenn der Regler für
die Luftverteilung zur Windschutzscheibe
 steht.
ACHTUNG!
Im Umluftbetrieb gelangt keine Außenluft in das Wageninnere. Zusätzlich
können bei ausgeschalteter Kühlanlage die Fensterscheiben schnell
beschlagen. Lassen Sie deshalb den Umluftbetrieb nicht über einen
längeren Zeitraum eingeschaltet – Unfallgefahr!
AC






Ibiza aleman Seite 127 Donnerstag, 6. Oktober 2005 11:03 11

Klima
128

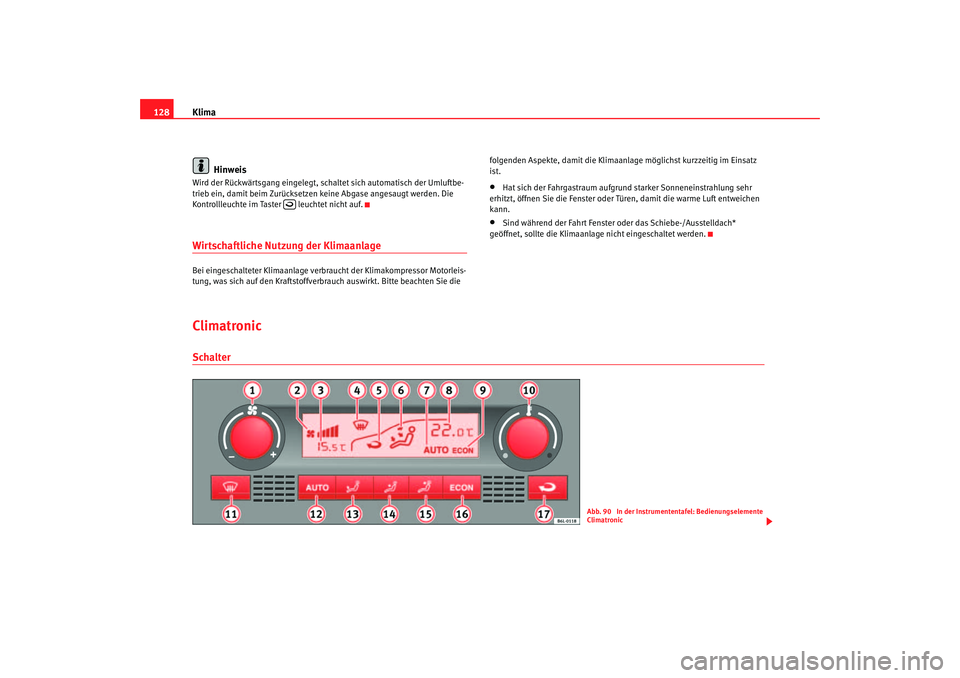

HinweisWird der Rückwärtsgang eingelegt, scha ltet sich automatisch der Umluftbe-
trieb ein, damit beim Zurücksetzen keine Abgase angesaugt werden. Die
Kontrollleuchte im Taster leuchtet nicht auf.Wirtschaftliche Nutzung der KlimaanlageBei eingeschalteter Klimaanlage verbraucht der Klimakompressor Motorleis-
tung, was sich auf den Kraftstoffverbrauch auswirkt. Bitte beachten Sie die folgenden Aspekte, damit die Klimaanlage möglichst kurzzeitig im Einsatz
ist.
•
Hat sich der Fahrgastraum aufgru
nd starker Sonneneinstrahlung sehr
erhitzt, öffnen Sie die Fenster oder Tü ren, damit die warme Luft entweichen
kann.
•
Sind während der Fahrt Fenster oder das Schiebe-/Ausstelldach*
geöffnet, sollte die Klimaanlage nicht eingeschaltet werden.
Climatronic Schalter

Abb. 90 In der Instrumententafel: Bedienungselemente
Climatronic
Ibiza aleman Seite 128 Donnerstag, 6. Oktober 2005 11:03 11
