Seat Ibiza 5D 2005 Manual de instrucciones (in Spanish)

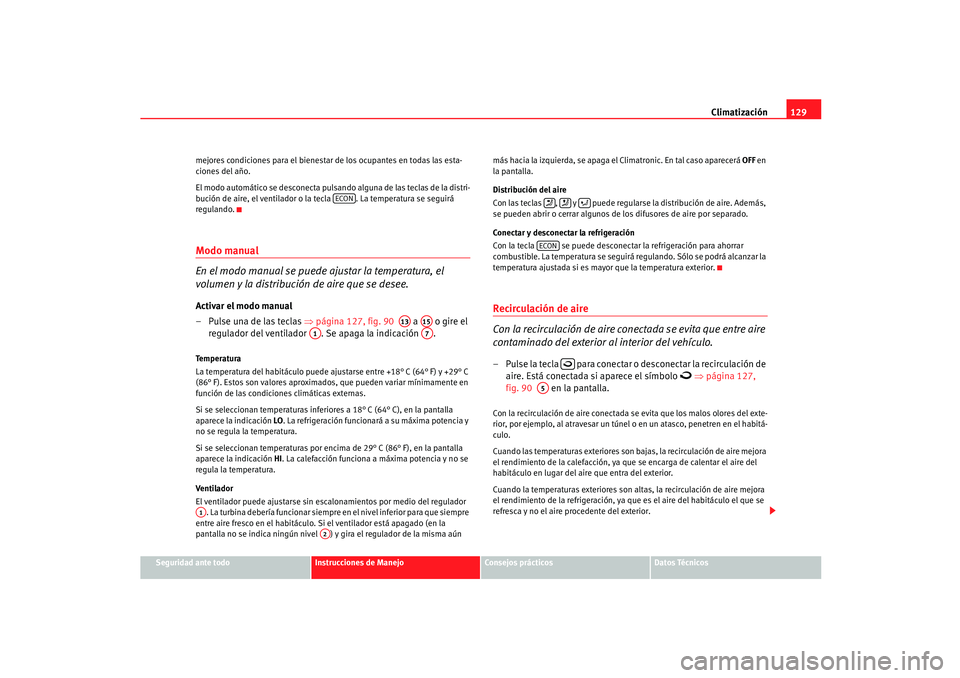

Climatización129
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
mejores condiciones para el bienestar
de los ocupantes en todas las esta-
ciones del año.
El modo automático se desconecta pulsando alguna de las teclas de la distri-
bución de aire, el ventilador o la tecla . La temperatura se seguirá
regulando.
Modo manual
En el modo manual se puede ajustar la temperatura, el
volumen y la distribución de aire que se desee.Activar el modo manual
– Pulse una de las teclas ⇒página 127, fig. 90 a o gire el
regulador del ventilador . Se apaga la indicación .Temperatura
La temperatura del habitáculo puede ajustarse entre +18° C (64° F) y +29° C
(86° F). Estos son valores aproximados, que pueden variar mínimamente en
función de las condiciones climáticas externas.
Si se seleccionan temperaturas inferiores a 18° C (64° C), en la pantalla
aparece la indicación LO . La refrigeración funcionará a su máxima potencia y
no se regula la temperatura.
Si se seleccionan temperaturas por encima de 29° C (86° F), en la pantalla
aparece la indicación HI. La calefacción funciona a máxima potencia y no se
regula la temperatura.
Ventilador
El ventilador puede ajustarse sin escalonamientos por medio del regulador . La turbina debería funcionar siempre en el nivel inferior para que siempre
entre aire fresco en el habitáculo. Si el ventilador está apagado (en la
pantalla no se indica ning ún nivel ) y gira el regulador de la misma aún más hacia la izquierda, se apaga el Climatronic. En tal caso aparecerá
OFF en
la pantalla.
Distribución del aire
Con las teclas , y puede regularse la distribución de aire. Además,
se pueden abrir o cerrar algunos de los difusores de aire por separado.
Conectar y desconectar la refrigeración
Con la tecla se puede desconectar la refrigeración para ahorrar
combustible. La temperatura se seguirá regulando. Sólo se podrá alcanzar la
temperatura ajustada si es mayor que la temperatura exterior.
Recirculación de aire
Con la recirculación de aire conectada se evita que entre aire
contaminado del exterior al interior del vehículo.– Pu ls e la t e cla pa ra co n e c ta r o d e sco n e c ta r la re ci r cu la ci ó n d e
aire. Está conectada si aparece el símbolo

⇒ página 127,
fig. 90 en la pantalla.
Con la recirculación de aire conectada se evita que los malos olores del exte-
rior, por ejemplo, al atravesar un túnel o en un atasco, penetren en el habitá-
culo.
Cuando las temperaturas exteriores son bajas, la recirculación de aire mejora
el rendimiento de la calefacción, ya que se encarga de calentar el aire del
habitáculo en lugar del aire que entra del exterior.
Cuando la temperaturas exteriores son altas, la recirculación de aire mejora
el rendimiento de la refrigeración, ya que es el aire del habitáculo el que se
refresca y no el aire procedente del exterior.
ECON
A13
A15
A1
A7
A1
A2



ECON

A5
IBIZA_09_05 Seite 129 Donnerstag, 29. September 2005 12:59 12

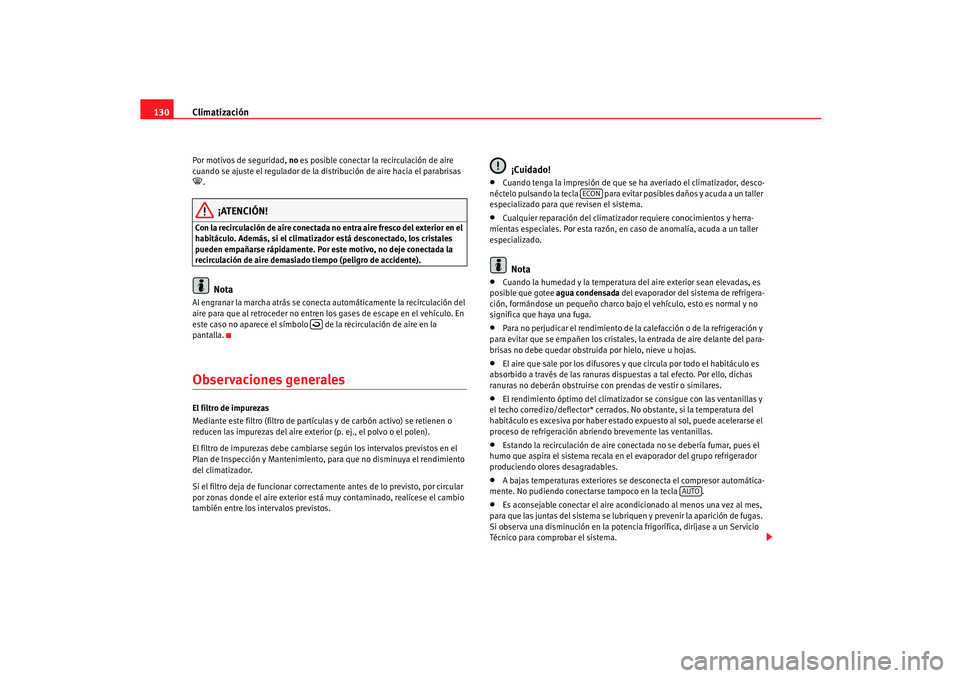

Climatización
130Por motivos de seguridad, no es posible conectar la recirculación de aire
cuando se ajuste el regulador de la distribución de aire hacia el parabrisas .
¡ATENCIÓN!
Con la recirculación de aire conectada no entra aire fresco del exterior en el
habitáculo. Además, si el climatizador está desconectado, los cristales
pueden empañarse rápidamente. Por este motivo, no deje conectada la
recirculación de aire demasiado tiempo (peligro de accidente).
Nota
Al engranar la marcha atrás se conecta automáticamente la recirculación del
aire para que al retroceder no entren los gases de escape en el vehículo. En
este caso no aparece el símbolo de la recirculación de aire en la
pantalla.Observaciones generalesEl filtro de impurezas
Mediante este filtro (filtro de partículas y de carbón activo) se retienen o
reducen las impurezas del aire exteri or (p. ej., el polvo o el polen).
El filtro de impurezas debe cambiarse según los intervalos previstos en el
Plan de Inspección y Mantenimiento, para que no disminuya el rendimiento
del climatizador.
Si el filtro deja de funcionar correctamente antes de lo previsto, por circular
por zonas donde el aire exterior está muy contaminado, realícese el cambio
también entre los intervalos previstos.
¡Cuidado!
•
Cuando tenga la impresión de que se ha averiado el climatizador, desco-
néctelo pulsando la tecla para evitar posibles daños y acuda a un taller
especializado para que revisen el sistema.
•
Cualquier reparación del climatizador requiere conocimientos y herra-
mientas especiales. Por esta razón, en caso de anomalía, acuda a un taller
especializado.Nota
•
Cuando la humedad y la temperatura del aire exterior sean elevadas, es
posible que gotee agua condensada del evaporador del sistema de refrigera-
ción, formándose un pequeño charco ba jo el vehículo, esto es normal y no
significa que haya una fuga.
•
Para no perjudicar el rendimiento de la calefacción o de la refrigeración y
para evitar que se empañen los cristales, la entrada de aire delante del para-
brisas no debe quedar obstruida por hielo, nieve u hojas.
•
El aire que sale por los difusores y que circula por todo el habitáculo es
absorbido a través de las ranuras dispuestas a tal efecto. Por ello, dichas
ranuras no deberán obstruirse con prendas de vestir o similares.
•
El rendimiento óptimo del climatizado r se consigue con las ventanillas y
el techo corredizo/deflector* cerrados. No obstante, si la temperatura del
habitáculo es excesiva por haber estado expuesto al sol, puede acelerarse el
proceso de refrigeración abriendo brevemente las ventanillas.
•
Estando la recirculación de aire conectada no se debería fumar, pues el
humo que aspira el sistema recala en el evaporador del grupo refrigerador
produciendo olores desagradables.
•
A bajas temperaturas exteriores se desconecta el compresor automática-
mente. No pudiendo conectarse tampoco en la tecla .
•
Es aconsejable conectar el aire acondicionado al menos una vez al mes,
para que las juntas del sistema se lubriquen y prevenir la aparición de fugas.
Si observa una disminución en la potencia frigorífica, diríjase a un Servicio
Técnico para comprobar el sistema.

ECON
AUTO
IBIZA_09_05 Seite 130 Donnerstag, 29. September 2005 12:59 12

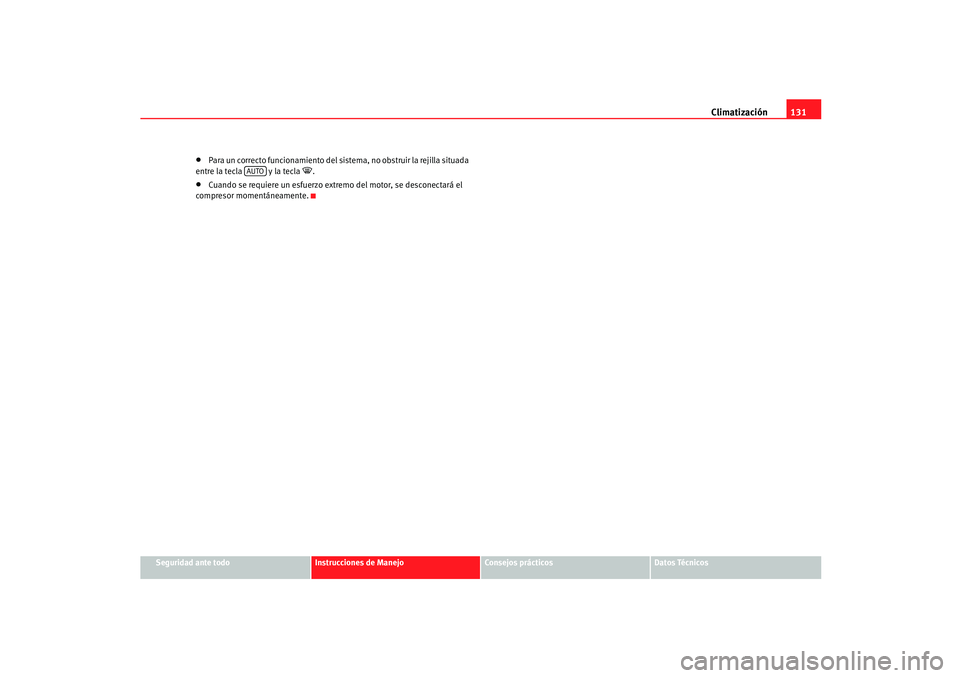

Climatización131
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•
Para un correcto funcionamiento del sist ema, no obstruir la rejilla situada
entre la tecla y la tecla
.
•
Cuando se requiere un esfuerzo extr emo del motor, se desconectará el
compresor momentáneamente.
AUTO
IBIZA_09_05 Seite 131 Donnerstag, 29. September 2005 12:59 12

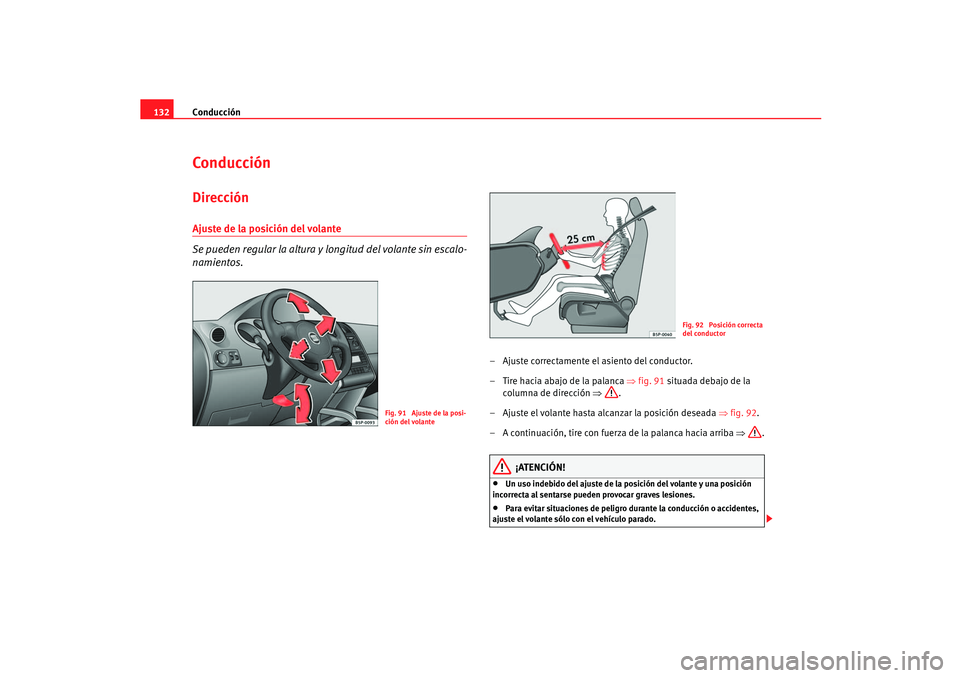

Conducción
132ConducciónDirecciónAjuste de la posición del volante
Se pueden regular la altura y longitud del volante sin escalo-
namientos.
– Ajuste correctamente el asiento del conductor.
– Tire hacia abajo de la palanca ⇒fig. 91 situada debajo de la
columna de dirección ⇒ .
– Ajuste el volante hasta alcanzar la posición deseada ⇒fig. 92 .
– A continuación, tire con fuerza de la palanca hacia arriba ⇒.
¡ATENCIÓN!
•
Un uso indebido del ajuste de la posición del volante y una posición
incorrecta al sentarse pueden provocar graves lesiones.
•
Para evitar situaciones de peligro durante la conducción o accidentes,
ajuste el volante sólo con el vehículo parado.
Fig. 91 Ajuste de la posi-
ción del volante
Fig. 92 Posición correcta
del conductor
IBIZA_09_05 Seite 132 Donnerstag, 29. September 2005 12:59 12

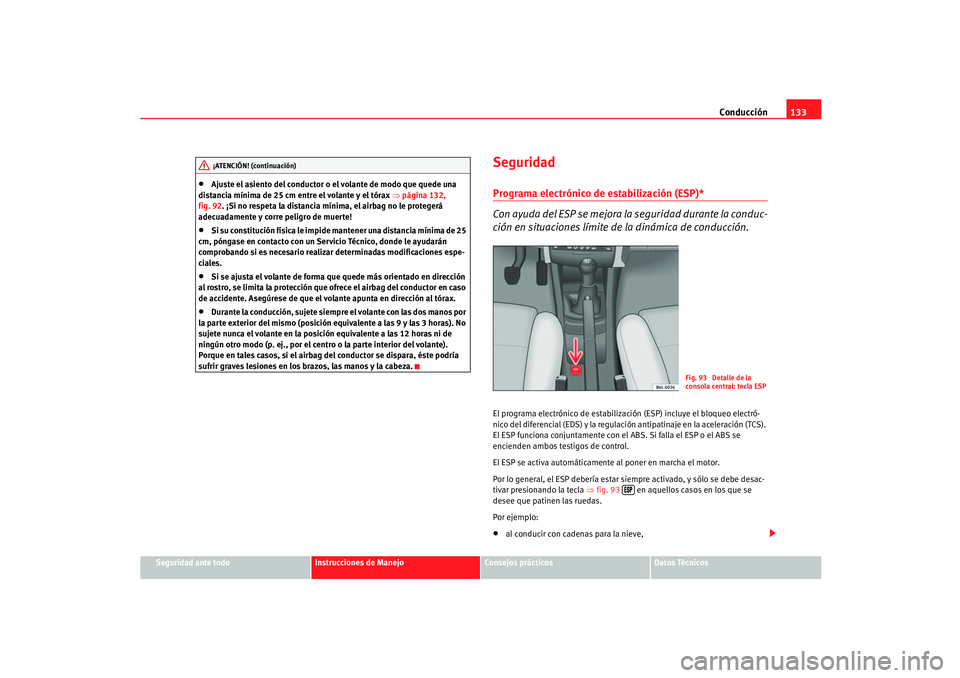

Conducción133
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•
Ajuste el asiento del conductor o el volante de modo que quede una
distancia mínima de 25 cm entre el volante y el tórax ⇒página 132,
fig. 92 . ¡Si no respeta la distancia mínima, el airbag no le protegerá
adecuadamente y corre peligro de muerte!
•
Si su constitución física le impide mantener una distancia mínima de 25
cm, póngase en contacto con un Servicio Técnico, donde le ayudarán
comprobando si es necesario realizar determinadas modificaciones espe-
ciales.
•
Si se ajusta el volante de forma que quede más orientado en dirección
al rostro, se limita la protección que ofrece el airbag del conductor en caso
de accidente. Asegúrese de que el volante apunta en dirección al tórax.
•
Durante la conducción, sujete siempre el volante con las dos manos por
la parte exterior del mismo (posición equivalente a las 9 y las 3 horas). No
sujete nunca el volante en la posición equivalente a las 12 horas ni de
ningún otro modo (p. ej., por el centro o la parte interior del volante).
Porque en tales casos, si el airbag del conductor se dispara, éste podría
sufrir graves lesiones en los brazos, las manos y la cabeza.
SeguridadPrograma electrónico de estabilización (ESP)*
Con ayuda del ESP se mejora la seguridad durante la conduc-
ción en situaciones límite de la dinámica de conducción.El programa electrónico de estabilización (ESP) incluye el bloqueo electró-
nico del diferencial (EDS) y la regulación antipatinaje en la aceleración (TCS).
El ESP funciona conjuntamente con el ABS. Si falla el ESP o el ABS se
encienden ambos testigos de control.
El ESP se activa automáticamente al poner en marcha el motor.
Por lo general, el ESP debería estar siempre activado, y sólo se debe desac-
tivar presionando la tecla ⇒fig. 93 en aquellos casos en los que se
desee que patinen las ruedas.
Por ejemplo:•
al conducir con cadenas para la nieve,
¡ATENCIÓN! (continuación)
Fig. 93 Detalle de la
consola central: tecla ESP

IBIZA_09_05 Seite 133 Donnerstag, 29. September 2005 12:59 12

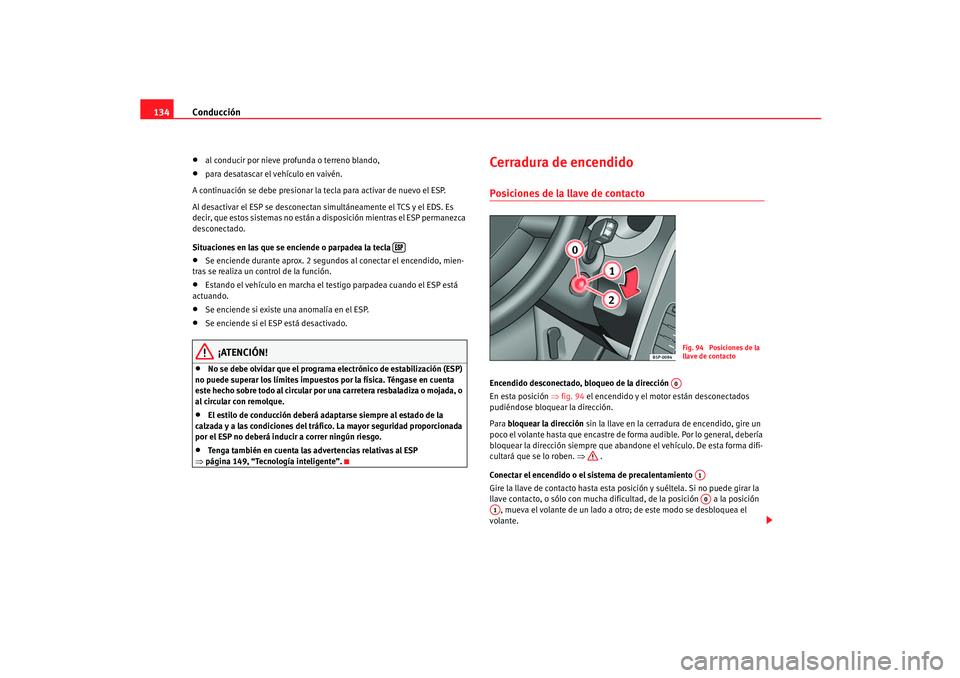

Conducción
134•
al conducir por nieve profunda o terreno blando,
•
para desatascar el vehículo en vaivén.
A continuación se debe presionar la tecla para activar de nuevo el ESP.
Al desactivar el ESP se desconectan si multáneamente el TCS y el EDS. Es
decir, que estos sistemas no están a disposición mientras el ESP permanezca
desconectado.
Situaciones en las que se enciende o parpadea la tecla
•
Se enciende durante aprox. 2 segundos al conectar el encendido, mien-
tras se realiza un control de la función.
•
Estando el vehículo en marcha el test igo parpadea cuando el ESP está
actuando.
•
Se enciende si existe una anomalía en el ESP.
•
Se enciende si el ESP está desactivado.
¡ATENCIÓN!
•
No se debe olvidar que el programa electrónico de estabilización (ESP)
no puede superar los límites impuestos por la física. Téngase en cuenta
este hecho sobre todo al circular por una carretera resbaladiza o mojada, o
al circular con remolque.
•
El estilo de conducción deberá adaptarse siempre al estado de la
calzada y a las condiciones del tráfico. La mayor seguridad proporcionada
por el ESP no deberá inducir a correr ningún riesgo.
•
Tenga también en cuenta las advertencias relativas al ESP
⇒ página 149, “Tecnología inteligente”.
Cerradura de encendidoPosiciones de la llave de contactoEncendido desconectado, bloqueo de la dirección
En esta posición ⇒fig. 94 el encendido y el motor están desconectados
pudiéndose bloquear la dirección.
Para bloquear la dirección sin la llave en la cerradura de encendido, gire un
poco el volante hasta que encastre de forma audible. Por lo general, debería
bloquear la dirección siempre que abandone el vehículo. De esta forma difi-
cultará que se lo roben. ⇒ .
Conectar el encendido o el sistema de precalentamiento
Gire la llave de contacto hasta esta po sición y suéltela. Si no puede girar la
llave contacto, o sólo con mucha dificultad, de la posición a la posición
, mueva el volante de un lado a ot ro; de este modo se desbloquea el
volante.

Fig. 94 Posiciones de la
llave de contactoA0
A1A0
A1
IBIZA_09_05 Seite 134 Donnerstag, 29. September 2005 12:59 12

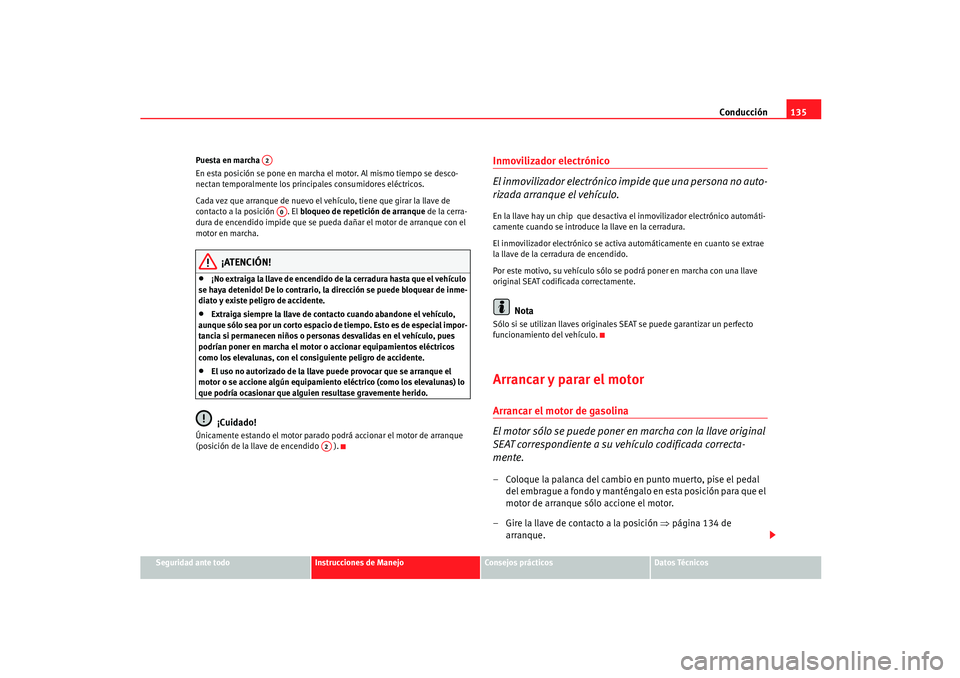

Conducción135
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Puesta en marcha
En esta posición se pone en marcha el motor. Al mismo tiempo se desco-
nectan temporalmente los principales consumidores eléctricos.
Cada vez que arranque de nuevo el vehículo, tiene que girar la llave de
contacto a la posición . El bloqueo de repetición de arranque
de la cerra-
dura de encendido impide que se pueda dañar el motor de arranque con el
motor en marcha.
¡ATENCIÓN!
•
¡No extraiga la llave de encendido de la cerradura hasta que el vehículo
se haya detenido! De lo contrario, la dirección se puede bloquear de inme-
diato y existe peligro de accidente.
•
Extraiga siempre la llave de contacto cuando abandone el vehículo,
aunque sólo sea por un corto espacio de tiempo. Esto es de especial impor-
tancia si permanecen niños o personas desvalidas en el vehículo, pues
podrían poner en marcha el motor o accionar equipamientos eléctricos
como los elevalunas, con el consiguiente peligro de accidente.
•
El uso no autorizado de la llave puede provocar que se arranque el
motor o se accione algún equipamiento eléctrico (como los elevalunas) lo
que podría ocasionar que alguien resultase gravemente herido.¡Cuidado!
Únicamente estando el motor parado po drá accionar el motor de arranque
(posición de la llave de encendido ).
Inmovilizador electrónico
El inmovilizador electrónico im pide que una persona no auto-
rizada arranque el vehículo.En la llave hay un chip que desactiva el inmovilizador electrónico automáti-
camente cuando se introduce la llave en la cerradura.
El inmovilizador electrónico se activa automáticamente en cuanto se extrae
la llave de la cerradura de encendido.
Por este motivo, su vehículo sólo se podrá poner en marcha con una llave
original SEAT codificada correctamente.
Nota
Sólo si se utilizan llaves originales SEAT se puede garantizar un perfecto
funcionamiento del vehículo.Arrancar y parar el motorArrancar el motor de gasolina
El motor sólo se puede poner en marcha con la llave original
SEAT correspondiente a su vehículo codificada correcta-
mente.– Coloque la palanca del cambio en punto muerto, pise el pedal
d e l e m b ra g u e a fo n d o y ma n t é n ga l o e n e sta p o si ci ó n p a ra q u e e l
motor de arranque sólo accione el motor.
– Gire la llave de contacto a la posición ⇒ página 134 de
arranque.
A2A0
A2
IBIZA_09_05 Seite 135 Donnerstag, 29. September 2005 12:59 12

Conducción
136

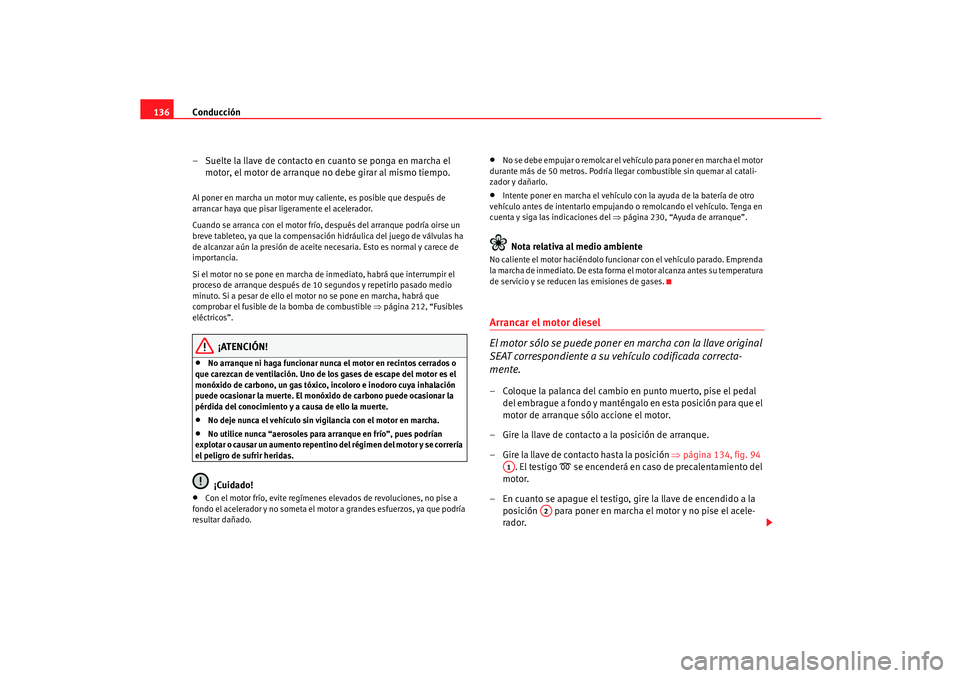

– Suelte la llave de contacto en cuanto se ponga en marcha el motor, el motor de arranque no debe girar al mismo tiempo.Al poner en marcha un motor muy caliente, es posible que después de
arrancar haya que pisar ligeramente el acelerador.
Cuando se arranca con el motor frío, después del arranque podría oirse un
breve tableteo, ya que la compensación hidráulica del juego de válvulas ha
de alcanzar aún la presión de aceite necesaria. Esto es normal y carece de
importancia.
Si el motor no se pone en marcha de inmediato, habrá que interrumpir el
proceso de arranque después de 10 segundos y repetirlo pasado medio
minuto. Si a pesar de ello el motor no se pone en marcha, habrá que
comprobar el fusible de la bomba de combustible ⇒página 212, “Fusibles
eléctricos”.
¡ATENCIÓN!
•
No arranque ni haga funcionar nunca el motor en recintos cerrados o
que carezcan de ventilación. Uno de los gases de escape del motor es el
monóxido de carbono, un gas tóxico, incoloro e inodoro cuya inhalación
puede ocasionar la muerte. El monóxi do de carbono puede ocasionar la
pérdida del conocimiento y a causa de ello la muerte.
•
No deje nunca el vehículo sin vigilancia con el motor en marcha.
•
No utilice nunca “aerosoles para arranque en frío”, pues podrían
explotar o causar un aumento repentino del régimen del motor y se correría
el peligro de sufrir heridas.¡Cuidado!
•
Con el motor frío, evite regímenes elevados de revoluciones, no pise a
fondo el acelerador y no someta el motor a grandes esfuerzos, ya que podría
resultar dañado.
•
No se debe empujar o remolcar el vehí culo para poner en marcha el motor
durante más de 50 metros. Podría llegar combustible sin quemar al catali-
zador y dañarlo.
•
Intente poner en marcha el vehículo con la ayuda de la batería de otro
vehículo antes de intentarlo empujando o remolcando el vehículo. Tenga en
cuenta y siga las indicaciones del ⇒página 230, “Ayuda de arranque”.Nota relativa al medio ambiente
No caliente el motor haciéndolo funcionar con el vehículo parado. Emprenda
la marcha de inmediato. De esta forma el motor alcanza antes su temperatura
de servicio y se reducen las emisiones de gases.Arrancar el motor diesel
El motor sólo se puede poner en marcha con la llave original
SEAT correspondiente a su vehículo codificada correcta-
mente.– Coloque la palanca del cambio en punto muerto, pise el pedal
del embrague a fondo y manténgalo en esta posición para que el
motor de arranque sólo accione el motor.
– Gire la llave de contacto a la posición de arranque.
– Gire la llave de contacto hasta la posición ⇒ página 134, fig. 94
. El testigo

se encenderá en caso de precalentamiento del
motor.
– En cuanto se apague el testigo, gire la llave de encendido a la posición para poner en marcha el motor y no pise el acele-
rador.
A1
A2
IBIZA_09_05 Seite 136 Donnerstag, 29. September 2005 12:59 12

Conducción137
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

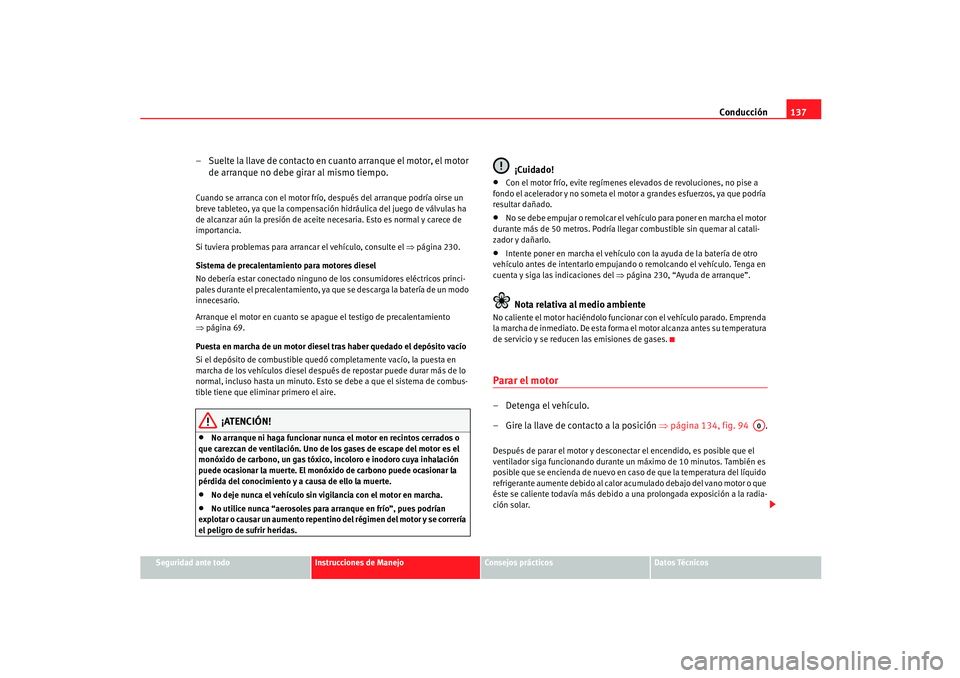

– Suelte la llave de contacto en cuanto arranque el motor, el motor
de arranque no debe girar al mismo tiempo.Cuando se arranca con el motor frío, después del arranque podría oirse un
breve tableteo, ya que la compensación hidráulica del juego de válvulas ha
de alcanzar aún la presión de aceite necesaria. Esto es normal y carece de
importancia.
Si tuviera problemas para arrancar el vehículo, consulte el ⇒página 230.
Sistema de precalentamiento para motores diesel
No debería estar conectado ninguno de los consumidores eléctricos princi-
pales durante el precalentamiento, ya qu e se descarga la batería de un modo
innecesario.
Arranque el motor en cuanto se apague el testigo de precalentamiento
⇒ página 69.
Puesta en marcha de un motor diesel tras haber quedado el depósito vacío
Si el depósito de combustible quedó completamente vacío, la puesta en
marcha de los vehículos diesel después de repostar puede durar más de lo
normal, incluso hasta un minuto. Esto se debe a que el sistema de combus-
tible tiene que elimin ar primero el aire.
¡ATENCIÓN!
•
No arranque ni haga funcionar nunca el motor en recintos cerrados o
que carezcan de ventilación. Uno de los gases de escape del motor es el
monóxido de carbono, un gas tóxico, incoloro e inodoro cuya inhalación
puede ocasionar la muerte. El monóxido de carbono puede ocasionar la
pérdida del conocimiento y a causa de ello la muerte.
•
No deje nunca el vehículo sin vigilancia con el motor en marcha.
•
No utilice nunca “aerosoles para arranque en frío”, pues podrían
explotar o causar un aumento repentino del régimen del motor y se correría
el peligro de sufrir heridas.
¡Cuidado!
•
Con el motor frío, evite regímenes elevados de revoluciones, no pise a
fondo el acelerador y no someta el mo tor a grandes esfuerzos, ya que podría
resultar dañado.
•
No se debe empujar o remolcar el vehículo para poner en marcha el motor
durante más de 50 metros. Podría llegar combustible sin quemar al catali-
zador y dañarlo.
•
Intente poner en marcha el vehículo con la ayuda de la batería de otro
vehículo antes de intentarlo empujando o remolcando el vehículo. Tenga en
cuenta y siga las indicaciones del ⇒página 230, “Ayuda de arranque”.Nota relativa al medio ambiente
No caliente el motor haciéndolo funcionar con el vehículo parado. Emprenda
la marcha de inmediato. De esta forma el motor alcanza antes su temperatura
de servicio y se reducen las emisiones de gases.Parar el motor– Detenga el vehículo.
– Gire la llave de contacto a la posición ⇒página 134, fig. 94 .Después de parar el motor y desconectar el encendido, es posible que el
ventilador siga funcionando durante un máximo de 10 minutos. También es
posible que se encienda de nuevo en caso de que la temperatura del líquido
refrigerante aumente debido al calor acumulado debajo del vano motor o que
éste se caliente todavía más debido a una prolongada exposición a la radia-
ción solar.
A0
IBIZA_09_05 Seite 137 Donnerstag, 29. September 2005 12:59 12

Conducción
138

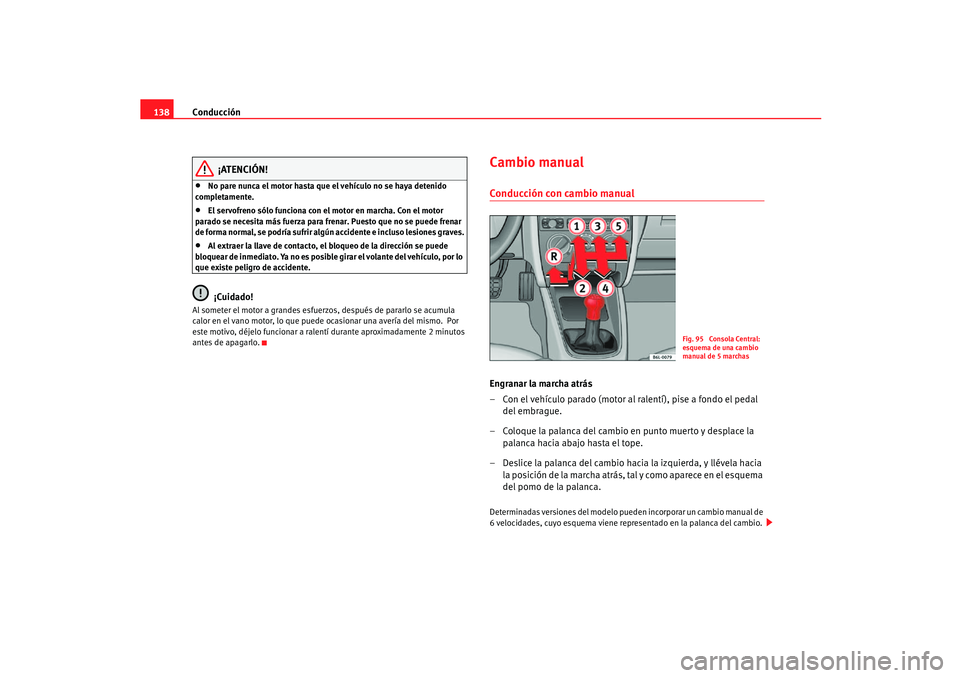

¡ATENCIÓN!
•
No pare nunca el motor hasta que el vehículo no se haya detenido
completamente.
•
El servofreno sólo funciona con el motor en marcha. Con el motor
parado se necesita más fuerza para frenar. Puesto que no se puede frenar
de forma normal, se podría sufrir alg ún accidente e incluso lesiones graves.
•
Al extraer la llave de contacto, el bloqueo de la dirección se puede
bloquear de inmediato. Ya no es posible girar el volante del vehículo, por lo
que existe peligro de accidente.¡Cuidado!
Al someter el motor a grandes esfuerzos, después de pararlo se acumula
calor en el vano motor, lo que puede ocasionar una avería del mismo. Por
este motivo, déjelo funcionar a ralentí durante aproximadamente 2 minutos
antes de apagarlo.
Cambio manualConducción con cambio manualEngranar la marcha atrás
– Con el vehículo parado (motor al ralentí), pise a fondo el pedal del embrague.
– Coloque la palanca del cambio en punto muerto y desplace la palanca hacia abajo hasta el tope.
– Deslice la palanca del cambio hacia la izquierda, y llévela hacia la posición de la marcha atrás, tal y como aparece en el esquema
del pomo de la palanca.Determinadas versiones del modelo pueden incorporar un cambio manual de
6 velocidades, cuyo esquema viene representado en la palanca del cambio.
F ig. 95 Consola Central:
esquema de una cambio
manual de 5 marchas
IBIZA_09_05 Seite 138 Donnerstag, 29. September 2005 12:59 12
