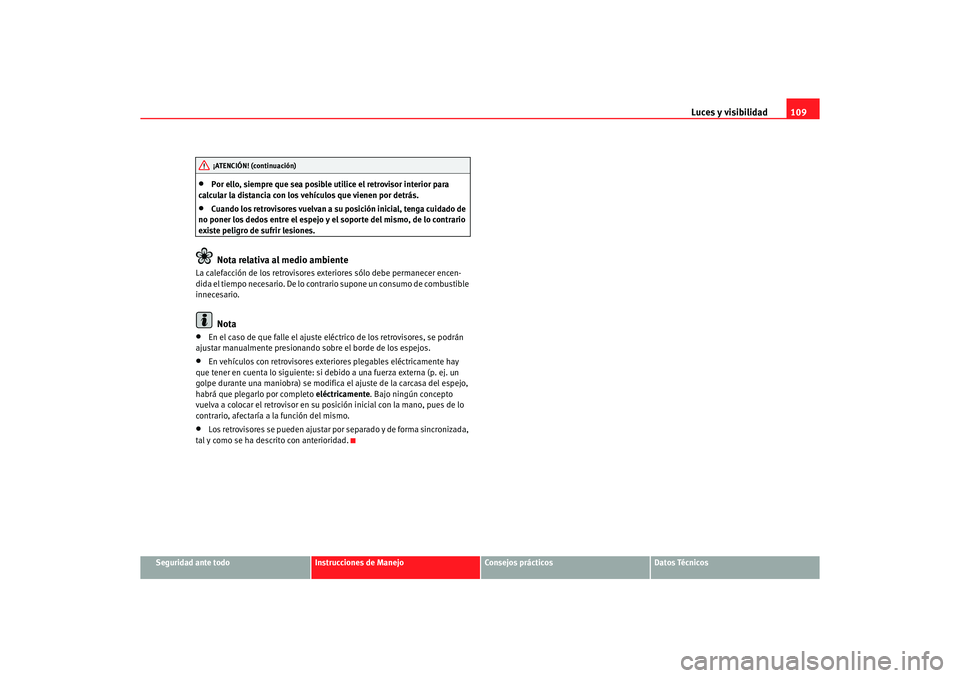

Por ello, siempre que sea posible utilice el retrovisor interior para
calcular la distancia con los vehículos que vienen por detrás.
•
Cuando los retrovisores vuelvan a su posición inicial, tenga cuidado de
no poner los dedos entre el espejo y el soporte del mismo, de lo contrario
existe peligro de sufrir lesiones.Nota relativa al medio ambiente
La calefacción de los re trovisores exteriores sólo debe permanecer encen-
dida el tiempo necesario. De lo contra rio supone un consumo de combustible
innecesario.
Nota
•
En el caso de que falle el ajuste el éctrico de los retrovisores, se podrán
ajustar manualmente presionando sobre el borde de los espejos.
•
En vehículos con retrovisores exteriores plegables eléctricamente hay
que tener en cuenta lo siguiente: si debido a una fuerza externa (p. ej. un
golpe durante una maniobra) se modifica el ajuste de la carcasa del espejo,
habrá que plegarlo por completo eléctricamente. Bajo ningún concepto
vuelva a colocar el retrovisor en su po sición inicial con la mano, pues de lo
contrario, afectaría a la función del mismo.
•
Los retrovisores se pueden ajustar por separado y de forma sincronizada,
tal y como se ha descrito con anterioridad.¡ATENCIÓN! (continuación)
s18k.book Seite 109 Dienstag, 18. Juli 2006 2:03 14

Asientos y portaobjetos

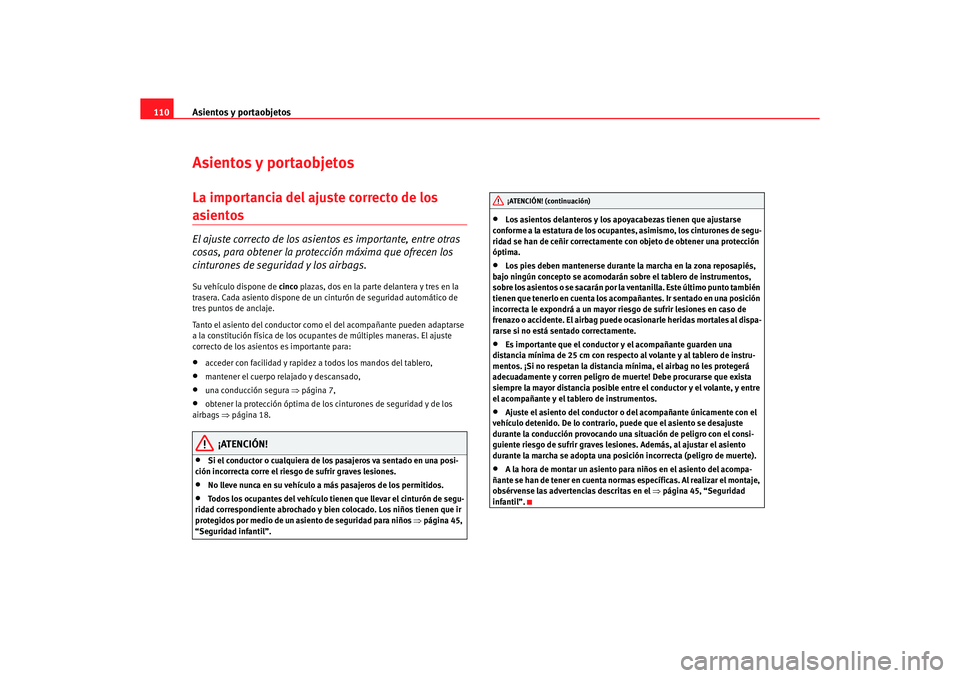

110Asientos y portaobjetosLa importancia del ajuste correcto de los asientos El ajuste correcto de los asie ntos es importante, entre otras
cosas, para obtener la protección máxima que ofrecen los
cinturones de seguridad y los airbags.Su vehículo dispone de cinco plazas, dos en la parte delantera y tres en la
trasera. Cada asiento dispone de un cinturón de seguridad automático de
tres puntos de anclaje.
Tanto el asiento del conductor como el del acompañante pueden adaptarse
a la constitución física de los ocupantes de múltiples maneras. El ajuste
correcto de los asientos es importante para:•
acceder con facilidad y rapidez a todos los mandos del tablero,
•
mantener el cuerpo relajado y descansado,
•
una conducción segura ⇒ página 7,
•
obtener la protección óptima de los cinturones de seguridad y de los
airbags ⇒página 18.
¡ATENCIÓN!
•
Si el conductor o cualquiera de los pasajeros va sentado en una posi-
ción incorrecta corre el riesgo de sufrir graves lesiones.
•
No lleve nunca en su vehículo a más pasajeros de los permitidos.
•
Todos los ocupantes del vehículo tienen que llevar el cinturón de segu-
ridad correspondiente abrochado y bien colocado. Los niños tienen que ir
protegidos por medio de un as iento de seguridad para niños ⇒ página 45,
“Seguridad infantil”.
•
Los asientos delanteros y los apoyacabezas tienen que ajustarse
conforme a la estatura de los ocupantes, asimismo, los cinturones de segu-
ridad se han de ceñir correctamente con objeto de obtener una protección
óptima.
•
Los pies deben mantenerse durante la marcha en la zona reposapiés,
bajo ningún concepto se acomodarán sobre el tablero de instrumentos,
sobre los asientos o se sacarán por la ventanilla. Este último punto también
tienen que tenerlo en cuenta los acompañantes. Ir sentado en una posición
incorrecta le expondrá a un mayor riesgo de sufrir lesiones en caso de
frenazo o accidente. El airbag puede ocasionarle heridas mortales al dispa-
rarse si no está sentado correctamente.
•
Es importante que el conductor y el acompañante guarden una
distancia mínima de 25 cm con respecto al volante y al tablero de instru-
mentos. ¡Si no respetan la distancia mínima, el airbag no les protegerá
adecuadamente y corren peligro de muerte! Debe procurarse que exista
siempre la mayor distancia posible entre el conductor y el volante, y entre
el acompañante y el tablero de instrumentos.
•
Ajuste el asiento del conductor o del acompañante únicamente con el
vehículo detenido. De lo contrario, puede que el asiento se desajuste
durante la conducción provocando una situación de peligro con el consi-
guiente riesgo de sufrir graves lesiones. Además, al ajustar el asiento
durante la marcha se adopta una posición incorrecta (peligro de muerte).
•
A la hora de montar un asiento para niños en el asiento del acompa-
ñante se han de tener en cuenta normas específicas. Al realizar el montaje,
obsérvense las advertencias descritas en el ⇒ página 45, “Seguridad
infantil”.¡ATENCIÓN! (continuación)
s18k.book Seite 110 Dienstag, 18. Juli 2006 2:03 14

Asientos y portaobjetos111
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

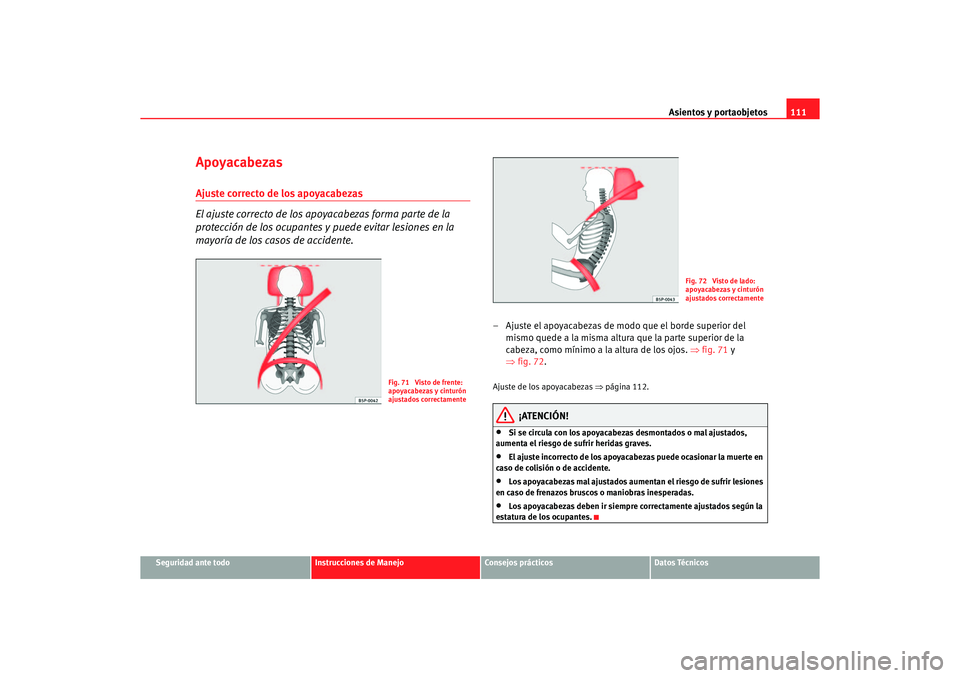

ApoyacabezasAjuste correcto de los apoyacabezas
El ajuste correcto de los apoyacabezas forma parte de la
protección de los ocupantes y puede evitar lesiones en la
mayoría de los casos de accidente.
– Ajuste el apoyacabezas de modo que el borde superior del
mismo quede a la misma altura que la parte superior de la
cabeza, como mínimo a la altura de los ojos. ⇒fig. 71 y
⇒ fig. 72 .Ajuste de los apoyacabezas ⇒página 112.
¡ATENCIÓN!
•
Si se circula con los apoyacabezas desmontados o mal ajustados,
aumenta el riesgo de sufrir heridas graves.
•
El ajuste incorrecto de los apoyacabezas puede ocasionar la muerte en
caso de colisión o de accidente.
•
Los apoyacabezas mal ajustados aumentan el riesgo de sufrir lesiones
en caso de frenazos bruscos o maniobras inesperadas.
•
Los apoyacabezas deben ir siempre correctamente ajustados según la
estatura de los ocupantes.
Fig. 71 Visto de frente:
apoyacabezas y cinturón
ajustados correctamente
Fig. 72 Visto de lado:
apoyacabezas y cinturón
ajustados correctamente
s18k.book Seite 111 Dienstag, 18. Juli 2006 2:03 14

Asientos y portaobjetos

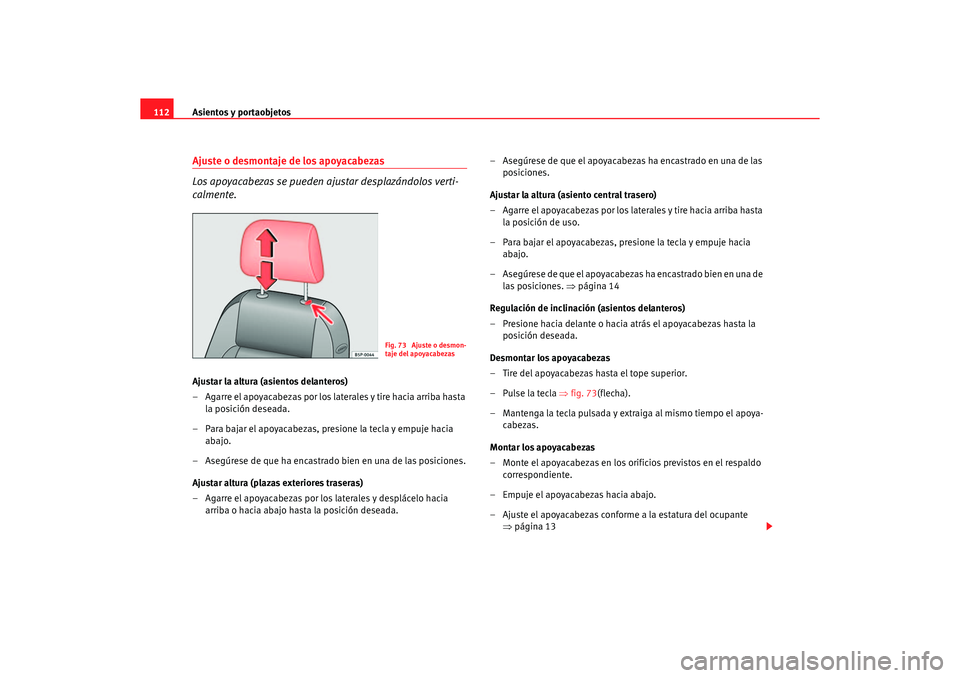

112Ajuste o desmontaje de los apoyacabezas
Los apoyacabezas se pueden ajustar desplazándolos verti-
calmente.Ajustar la altura (asientos delanteros)
– Agarre el apoyacabezas por los laterales y tire hacia arriba hasta
la posición deseada.
– Para bajar el apoyacabezas, presione la tecla y empuje hacia abajo.
– Asegúrese de que ha encastrado bien en una de las posiciones.
Ajustar altura (plazas exteriores traseras)
– Agarre el apoyacabezas por los laterales y desplácelo hacia arriba o hacia abajo hasta la posición deseada. – Asegúrese de que el apoyacabezas ha encastrado en una de las
posiciones.
Ajustar la altura (asiento central trasero)
– Agarre el apoyacabezas por los laterales y tire hacia arriba hasta la posición de uso.
– Para bajar el apoyacabezas, presione la tecla y empuje hacia abajo.
– Asegúrese de que el apoyacabezas ha encastrado bien en una de las posiciones. ⇒página 14
Regulación de inclinación (asientos delanteros)
– Presione hacia delante o hacia atrás el apoyacabezas hasta la posición deseada.
Desmontar los apoyacabezas
– Tire del apoyacabezas hasta el tope superior.
–Pulse la tecla ⇒fig. 73(flecha).
– Mantenga la tecla pulsada y extraiga al mismo tiempo el apoya- cabezas.
Montar los apoyacabezas
– Monte el apoyacabezas en los orificios previstos en el respaldo correspondiente.
– Empuje el apoyacabezas hacia abajo.
– Ajuste el apoyacabezas conforme a la estatura del ocupante ⇒página 13
Fig. 73 Ajuste o desmon-
taje del apoyacabezas
s18k.book Seite 112 Dienstag, 18. Juli 2006 2:03 14

Asientos y portaobjetos113
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

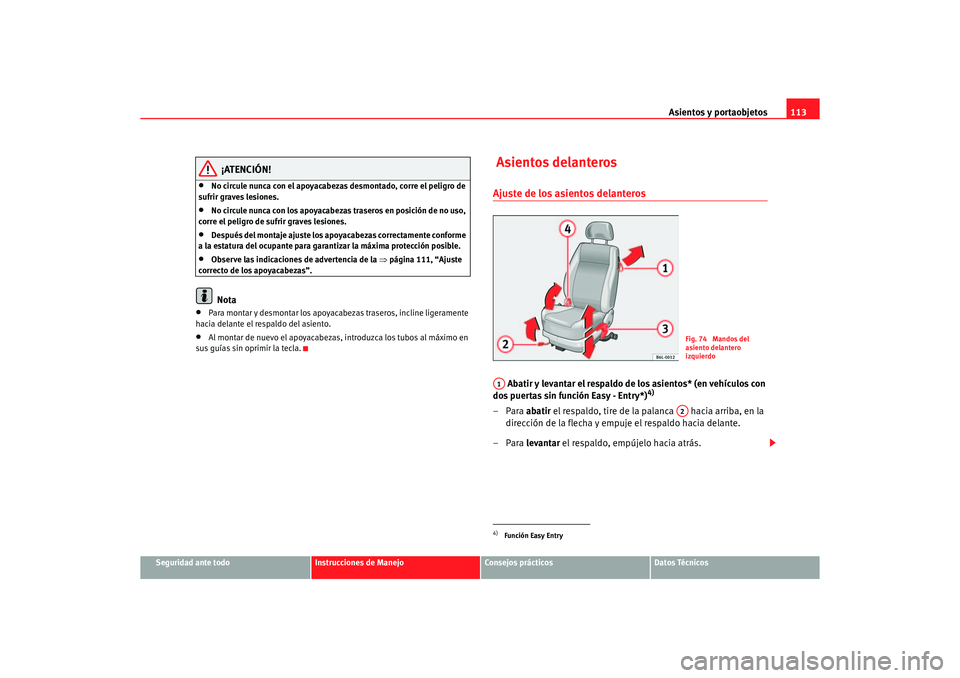

¡ATENCIÓN!
•
No circule nunca con el apoyacabezas desmontado, corre el peligro de
sufrir graves lesiones.
•
No circule nunca con los apoyacabezas traseros en posición de no uso,
corre el peligro de sufrir graves lesiones.
•
Después del montaje ajuste los apoyacabezas correctamente conforme
a la estatura del ocupante para garantizar la máxima protección posible.
•
Observe las indicaciones de advertencia de la ⇒página 111, “Ajuste
correcto de los apoyacabezas”.Nota
•
Para montar y desmontar los apoyaca bezas traseros, incline ligeramente
hacia delante el respaldo del asiento.
•
Al montar de nuevo el apoyacabezas, introduzca los tubos al máximo en
sus guías sin oprimir la tecla.
Asientos delanterosAjuste de los asientos delanteros
Abatir y levantar el respaldo de los asientos* (en vehículos con
dos puertas sin función Easy - Entry*)
4)
–Para abatir el respaldo, tire de la palanca hacia arriba, en la
dirección de la flecha y empuje el respaldo hacia delante.
–Para levantar el respaldo, empújelo hacia atrás.4)Función Easy Entry
Fig. 74 Mandos del
asiento delantero
izquierdo
A1
A2
s18k.book Seite 113 Dienstag, 18. Juli 2006 2:03 14

Asientos y portaobjetos
114

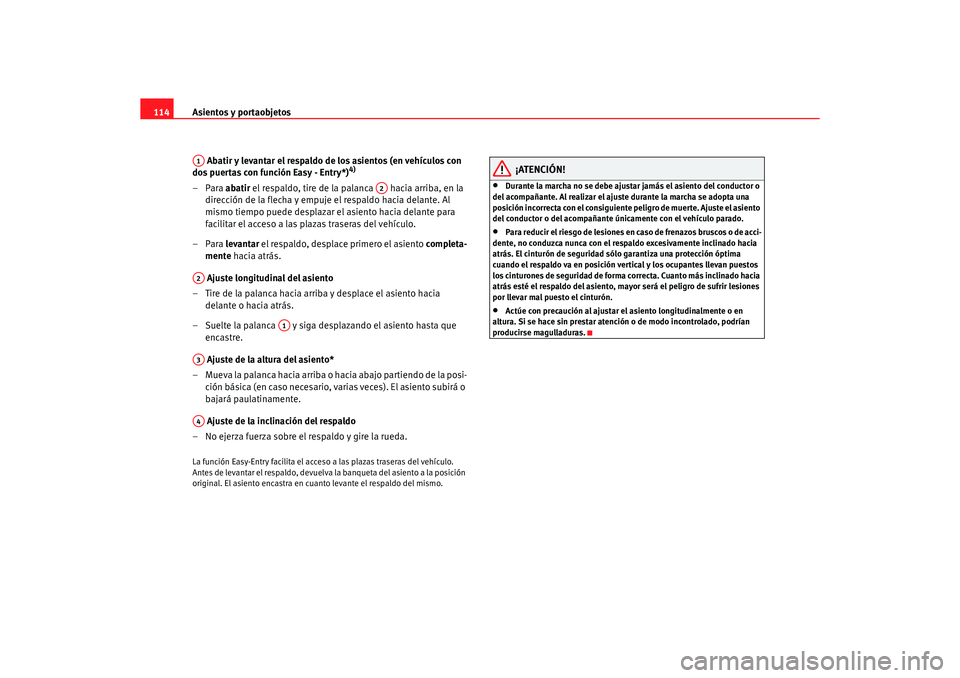

Abatir y levantar el respaldo de los asientos (en vehículos con
dos puertas con función Easy - Entry*)
4)
– Para abatir el respaldo, tire de la palanca hacia arriba, en la
dirección de la flecha y empuje el respaldo hacia delante. Al
mismo tiempo puede desplazar el asiento hacia delante para
facilitar el acceso a las plazas traseras del vehículo.
– Para levantar el respaldo, desplace primero el asiento completa-
mente hacia atrás.
Ajuste longitudinal del asiento
– Tire de la palanca hacia arriba y desplace el asiento hacia delante o hacia atrás.
– Suelte la palanca y siga desplazando el asiento hasta que encastre.
Ajuste de la altura del asiento*
– Mueva la palanca hacia arriba o hacia abajo partiendo de la posi- ción básica (en caso necesario, varias veces). El asiento subirá o
bajará paulatinamente.
Ajuste de la inclinación del respaldo
– No ejerza fuerza sobre el respaldo y gire la rueda.La función Easy-Entry facilita el acceso a las plazas traseras del vehículo.
Antes de levantar el respaldo, devuelva la banqueta del asiento a la posición
original. El asiento encastra en cuanto levante el respaldo del mismo.
¡ATENCIÓN!
•
Durante la marcha no se debe ajustar jamás el asiento del conductor o
del acompañante. Al realizar el ajuste durante la marcha se adopta una
posición incorrecta con el consiguiente peligro de muerte. Ajuste el asiento
del conductor o del acompañante únicamente con el vehículo parado.
•
Para reducir el riesgo de lesiones en caso de frenazos bruscos o de acci-
dente, no conduzca nunca con el respaldo excesivamente inclinado hacia
atrás. El cinturón de seguridad sólo garantiza una protección óptima
cuando el respaldo va en posición vertical y los ocupantes llevan puestos
los cinturones de seguridad de forma correcta. Cuanto más inclinado hacia
atrás esté el respaldo del asiento, mayor será el peligro de sufrir lesiones
por llevar mal puesto el cinturón.
•
Actúe con precaución al ajustar el asiento longitudinalmente o en
altura. Si se hace sin prestar atención o de modo incontrolado, podrían
producirse magulladuras.
A1
A2
A2
A1
A3A4
s18k.book Seite 114 Dienstag, 18. Juli 2006 2:03 14

Asientos y portaobjetos115
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

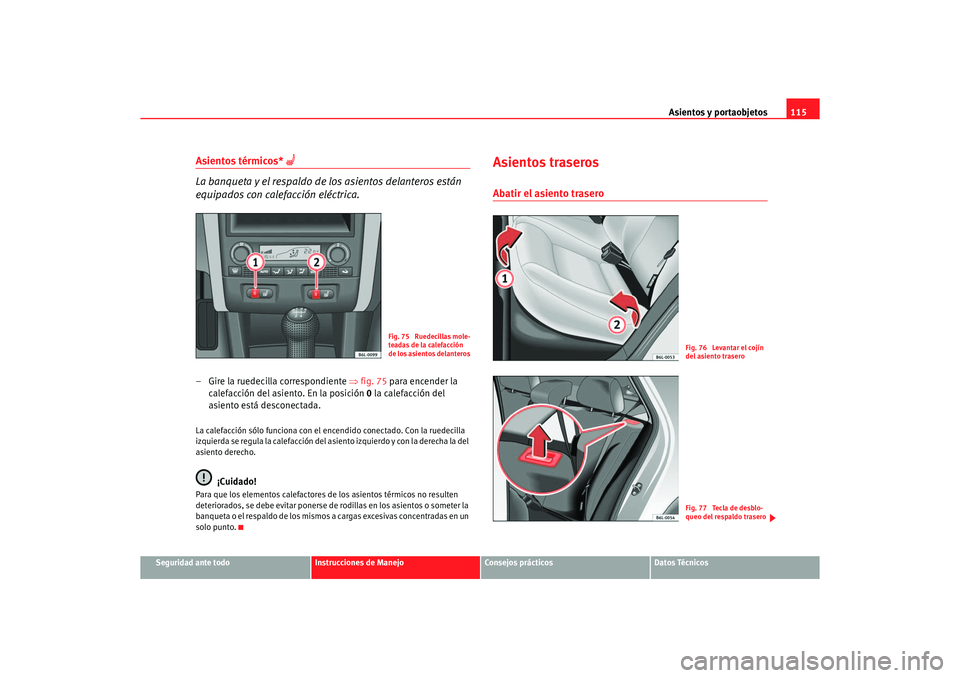

Asientos térmicos*

La banqueta y el respaldo de los asientos delanteros están
equipados con calefacción eléctrica.
– Gire la ruedecilla correspondiente ⇒fig. 75 para encender la
calefacción del asiento. En la posición 0 la calefacción del
asiento está desconectada.La calefacción sólo funciona con el encendido conectado. Con la ruedecilla
izquierda se regula la calefacción del as iento izquierdo y con la derecha la del
asiento derecho.
¡Cuidado!
Para que los elementos calefactores de los asientos térmicos no resulten
deteriorados, se debe evitar ponerse de rodillas en los asientos o someter la
banqueta o el respaldo de los mismos a cargas excesivas concentradas en un
solo punto.
Asientos traserosAbatir el asiento trasero
Fig. 75 Ruedecillas mole-
teadas de la calefacción
de los asientos delanteros
Fig. 76 Levantar el cojín
del asiento traseroFig. 77 Tecla de desblo-
queo del respaldo trasero
s18k.book Seite 115 Dienstag, 18. Juli 2006 2:03 14

Asientos y portaobjetos
116

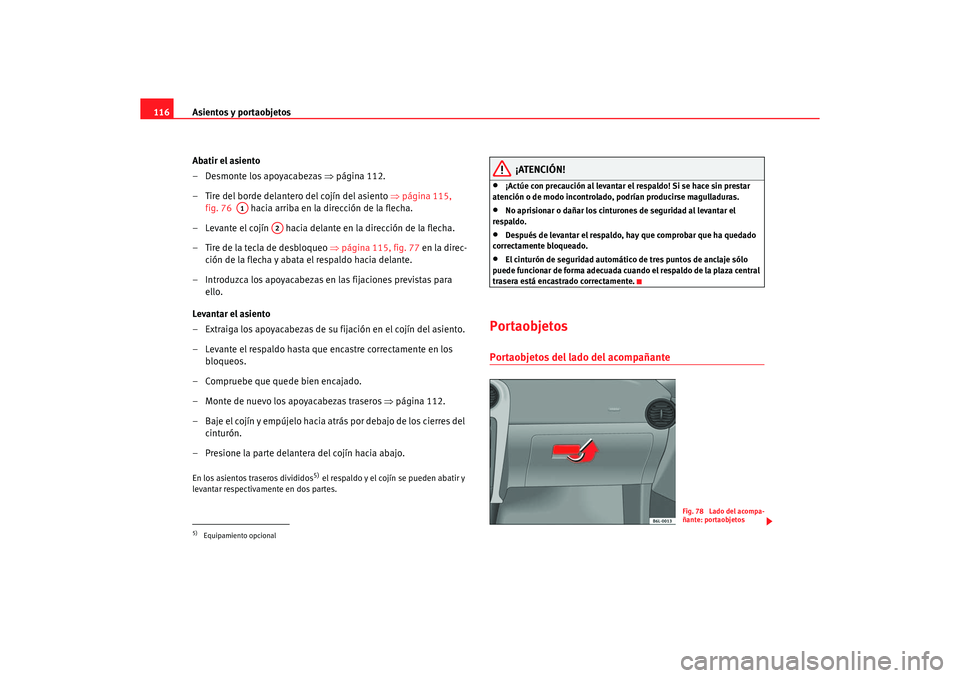

Abatir el asiento
– Desmonte los apoyacabezas ⇒página 112.
– Tire del borde delantero del cojín del asiento ⇒página 115,
fig. 76 hacia arriba en la dirección de la flecha.
– Levante el cojín hacia delante en la dirección de la flecha.
– Tire de la tecla de desbloqueo ⇒página 115, fig. 77 en la direc-
ción de la flecha y abata el respaldo hacia delante.
– Introduzca los apoyacabezas en las fijaciones previstas para ello.
Levantar el asiento
– Extraiga los apoyacabezas de su fijación en el cojín del asiento.
– Levante el respaldo hasta que encastre correctamente en los bloqueos.
– Compruebe que quede bien encajado.
– Monte de nuevo los apoyacabezas traseros ⇒página 112.
– Baje el cojín y empújelo hacia atrás por debajo de los cierres del cinturón.
– Presione la parte delantera del cojín hacia abajo.En los asientos traseros divididos
5) el respaldo y el cojín se pueden abatir y
levantar respectivamente en dos partes.
¡ATENCIÓN!
•
¡Actúe con precaución al levantar el respaldo! Si se hace sin prestar
atención o de modo incontrolado, podrían producirse magulladuras.
•
No aprisionar o dañar los cinturones de seguridad al levantar el
respaldo.
•
Después de levantar el respaldo, hay que comprobar que ha quedado
correctamente bloqueado.
•
El cinturón de seguridad automático de tres puntos de anclaje sólo
puede funcionar de forma adecuada cuando el respaldo de la plaza central
trasera está encastrado correctamente.
PortaobjetosPortaobjetos del lado del acompañante
5)Equipamiento opcional
A1
A2
Fig. 78 Lado del acompa-
ñante: portaobjetos
s18k.book Seite 116 Dienstag, 18. Juli 2006 2:03 14

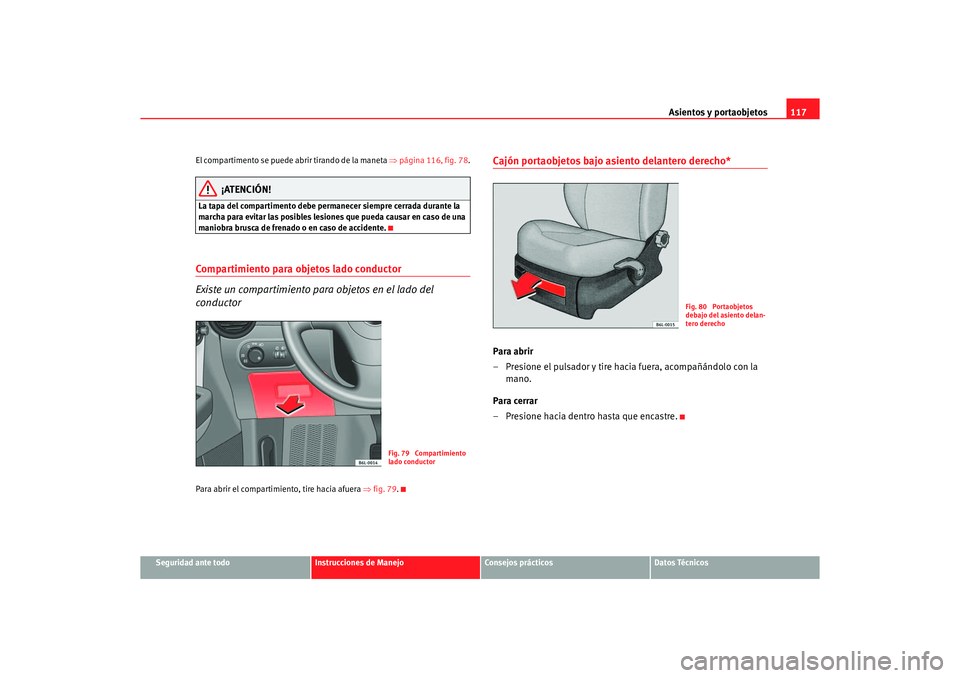

Asientos y portaobjetos117
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
El compartimento se puede abrir tirando de la maneta ⇒
página 116, fig. 78.
¡ATENCIÓN!
La tapa del compartimento debe permanecer siempre cerrada durante la
marcha para evitar las posibles lesiones que pueda causar en caso de una
maniobra brusca de frenado o en caso de accidente.Compartimiento para objetos lado conductor
Existe un compartimiento para objetos en el lado del
conductorPara abrir el compartimiento, tire hacia afuera ⇒fig. 79 .
Cajón portaobjetos bajo asiento delantero derecho*Para abrir
– Presione el pulsador y tire hacia fuera, acompañándolo con la
mano.
Para cerrar
– Presione hacia dentro hasta que encastre.
Fig. 79 Compartimiento
lado conductor
Fig. 80 Portaobjetos
debajo del asiento delan-
tero derecho
s18k.book Seite 117 Dienstag, 18. Juli 2006 2:03 14

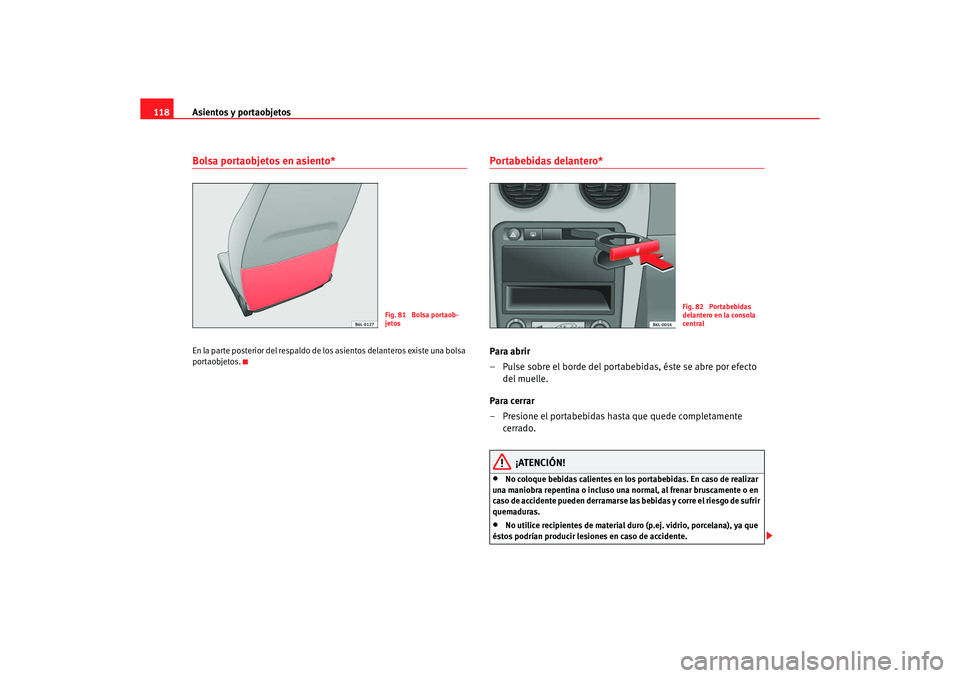

Asientos y portaobjetos
118Bolsa portaobjetos en asiento*En la parte posterior del respaldo de los asientos delanteros existe una bolsa
portaobjetos.
Portabebidas delantero* Para abrir
– Pulse sobre el borde del portabebidas, éste se abre por efecto
del muelle.
Para cerrar
– Presione el portabebidas hasta que quede completamente cerrado.
¡ATENCIÓN!
•
No coloque bebidas calientes en los portabebidas. En caso de realizar
una maniobra repentina o incluso una normal, al frenar bruscamente o en
caso de accidente pueden derramarse las bebidas y corre el riesgo de sufrir
quemaduras.
•
No utilice recipientes de material duro (p.ej. vidrio, porcelana), ya que
éstos podrían producir lesiones en caso de accidente.
Fig. 81 Bolsa portaob-
jetos
Fig. 82 Portabebidas
delantero en la consola
central
s18k.book Seite 118 Dienstag, 18. Juli 2006 2:03 14
