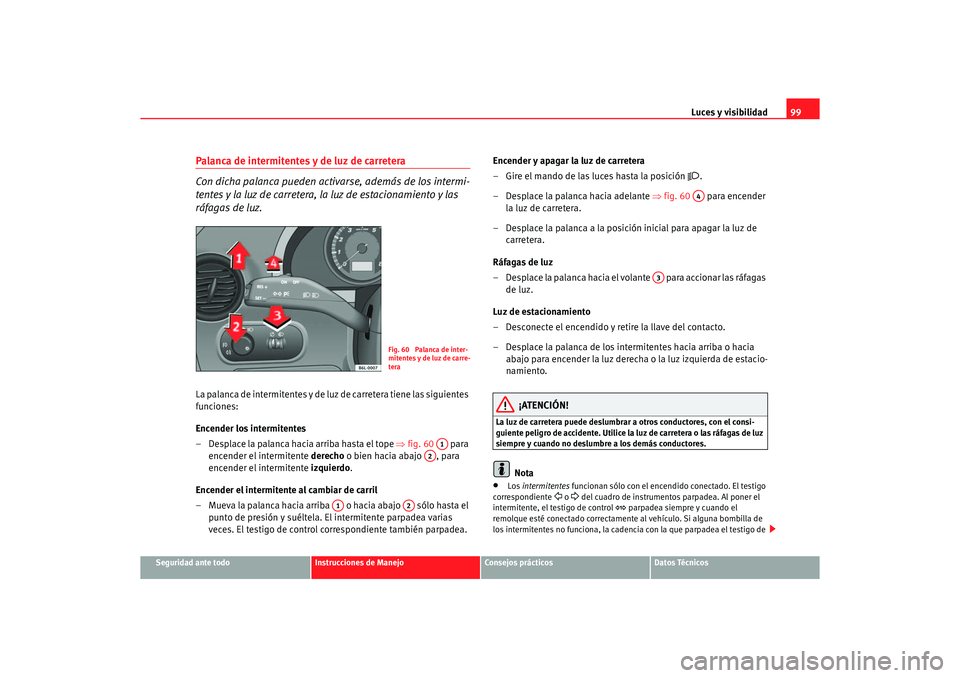

Palanca de intermitentes y de luz de carretera
Con dicha palanca pueden activarse, además de los intermi-
tentes y la luz de carretera, la luz de estacionamiento y las
ráfagas de luz.La palanca de intermitentes y de luz de carretera tiene las siguientes
funciones:
Encender los intermitentes
– Desplace la palanca hacia arriba hasta el tope ⇒fig. 60 para
encender el intermitente derecho o bien hacia abajo , para
encender el intermitente izquierdo.
Encender el intermitente al cambiar de carril
– Mueva la palanca hacia arriba o hacia abajo sólo hasta el punto de presión y suéltela. El intermitente parpadea varias
veces. El testigo de control correspondiente también parpadea. Encender y apagar la luz de carretera
– Gire el mando de las luces hasta la posición
.
– Desplace la palanca hacia adelante ⇒fig. 60 para encender
la luz de carretera.
– Desplace la palanca a la posición inicial para apagar la luz de carretera.
Ráfagas de luz
– Desplace la palanca hacia el volante para accionar las ráfagas de luz.
Luz de estacionamiento
– Desconecte el encendido y retire la llave del contacto.
– Desplace la palanca de los intermitentes hacia arriba o hacia abajo para encender la luz derecha o la luz izquierda de estacio-
namiento.
¡ATENCIÓN!
La luz de carretera puede deslumbrar a otros conductores, con el consi-
guiente peligro de accidente. Utilice la luz de carretera o las ráfagas de luz
siempre y cuando no deslumbre a los demás conductores.
Nota
•
Los intermitentes funcionan sólo con el ence ndido conectado. El testigo
correspondiente
o del cuadro de instrument os parpadea. Al poner el
intermitente, el testigo de control
parpadea siempre y cuando el
remolque esté conectado correctamente al vehículo. Si alguna bombilla de
los intermitentes no funciona, la cadencia con la que parpadea el testigo de
Fig. 60 Palanca de inter-
mitentes y de luz de carre-
tera
A1
A2
A1
A2
A4
A3
s18k.book Seite 99 Dienstag, 18. Juli 2006 2:03 14
Page 102 of 282

Luces y visibilidad

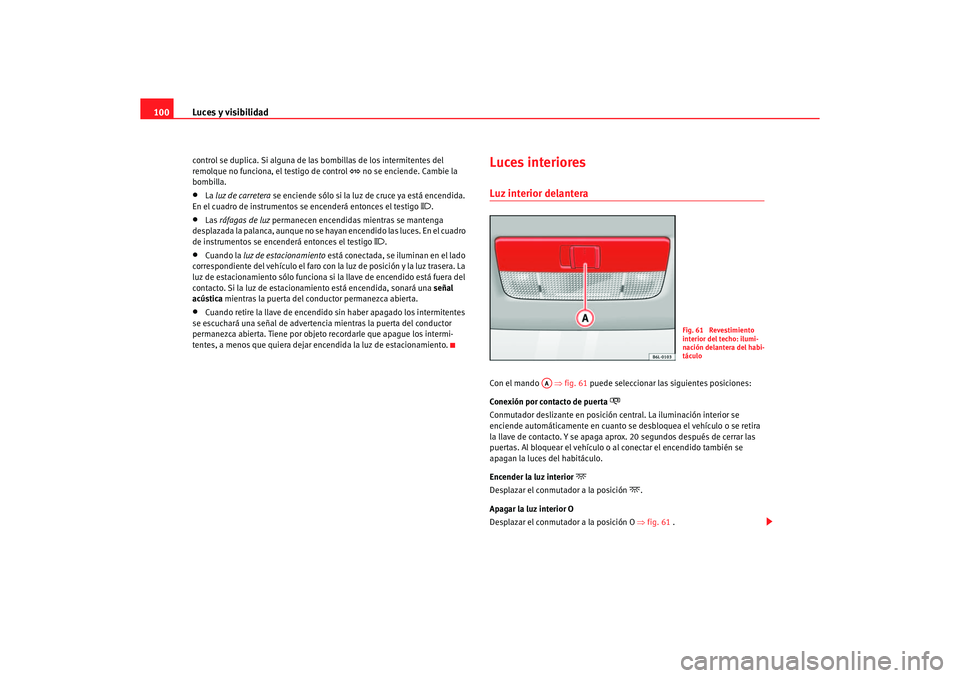

100control se duplica. Si alguna de las bombillas de los intermitentes del
remolque no funciona, el testigo de control
no se enciende. Cambie la
bombilla.
•
La luz de carretera se enciende sólo si la luz de cruce ya está encendida.
En el cuadro de instrumentos se encenderá entonces el testigo
.
•
Las ráfagas de luz permanecen encendidas mientras se mantenga
desplazada la palanca, aunque no se hayan encendido las luces. En el cuadro
de instrumentos se encend erá entonces el testigo
.
•
Cuando la luz de estacionamiento está conectada, se iluminan en el lado
correspondiente del vehículo el faro con la luz de posición y la luz trasera. La
luz de estacionamiento sólo funciona si la llave de encendido está fuera del
contacto. Si la luz de estacionamiento está encendida, sonará una señal
acústica mientras la puerta del conductor permanezca abierta.
•
Cuando retire la llave de encendido sin haber apagado los intermitentes
se escuchará una señal de advertencia mientras la puerta del conductor
permanezca abierta. Tiene por objeto recordarle que apague los intermi-
tentes, a menos que quiera dejar encendida la luz de estacionamiento.
Luces interioresLuz interior delantera Con el mando ⇒ fig. 61 puede seleccionar las siguientes posiciones:
Conexión por contacto de puerta
Conmutador deslizante en posición central. La iluminación interior se
enciende automáticamente en cuanto se desbloquea el vehículo o se retira
la llave de contacto. Y se apaga aprox. 20 segundos después de cerrar las
puertas. Al bloquear el vehículo o al conectar el encendido también se
apagan la luces del habitáculo.
Encender la luz interior
Desplazar el conmutador a la posición
.
Apagar la luz interior O
Desplazar el conmutador a la posición O ⇒fig. 61 .
Fig. 61 Revestimiento
interior del techo: ilumi-
nación delantera del habi-
táculo
AA
s18k.book Seite 100 Dienstag, 18. Juli 2006 2:03 14
Page 103 of 282

Luces y visibilidad101
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Nota
Si no están cerradas todas la puertas, la luz interior se apagará transcurridos
10 minutos, cuando se haya retirado la llave de contacto y se haya conectado
la conexión por contacto de puerta. De este modo se evita que se descargue

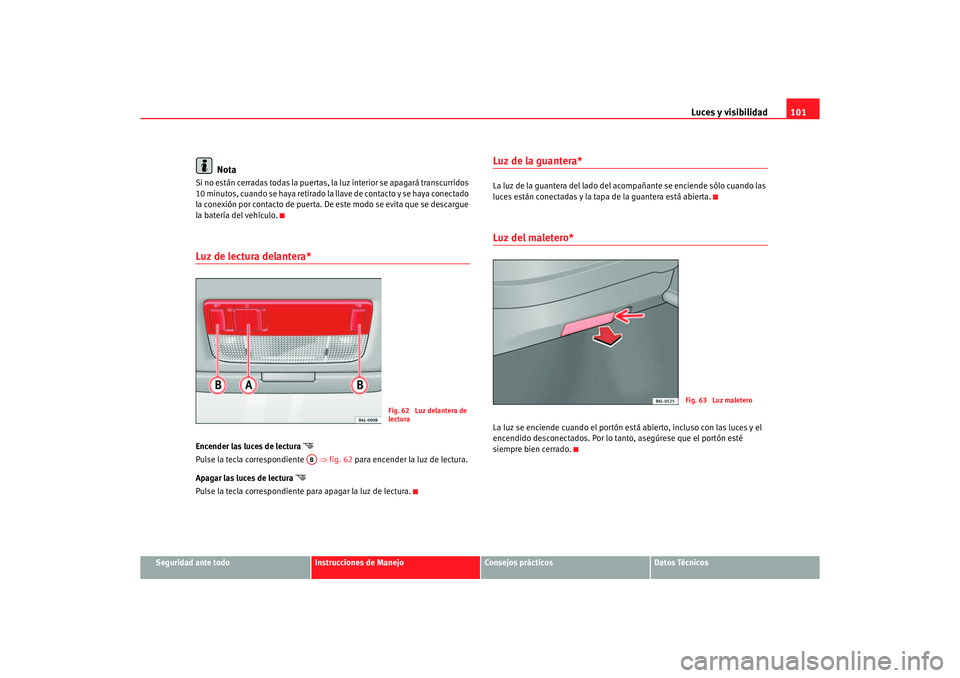

la batería del vehículo.Luz de lectura delantera*Encender las luces de lectura
Pulse la tecla correspondiente ⇒fig. 62 para encender la luz de lectura.
Apagar las luces de lectura
Pulse la tecla correspondiente para apagar la luz de lectura.
Luz de la guantera*La luz de la guantera del lado del acompañante se enciende sólo cuando las
luces están conectadas y la tapa de la guantera está abierta.Luz del maletero*La luz se enciende cuando el portón está abierto, incluso con las luces y el
encendido desconectados. Por lo tanto, asegúrese que el portón esté
siempre bien cerrado.
Fig. 62 Luz delantera de
lectura
AB
Fig. 63 Luz maletero
s18k.book Seite 101 Dienstag, 18. Juli 2006 2:03 14
Page 104 of 282

Luces y visibilidad

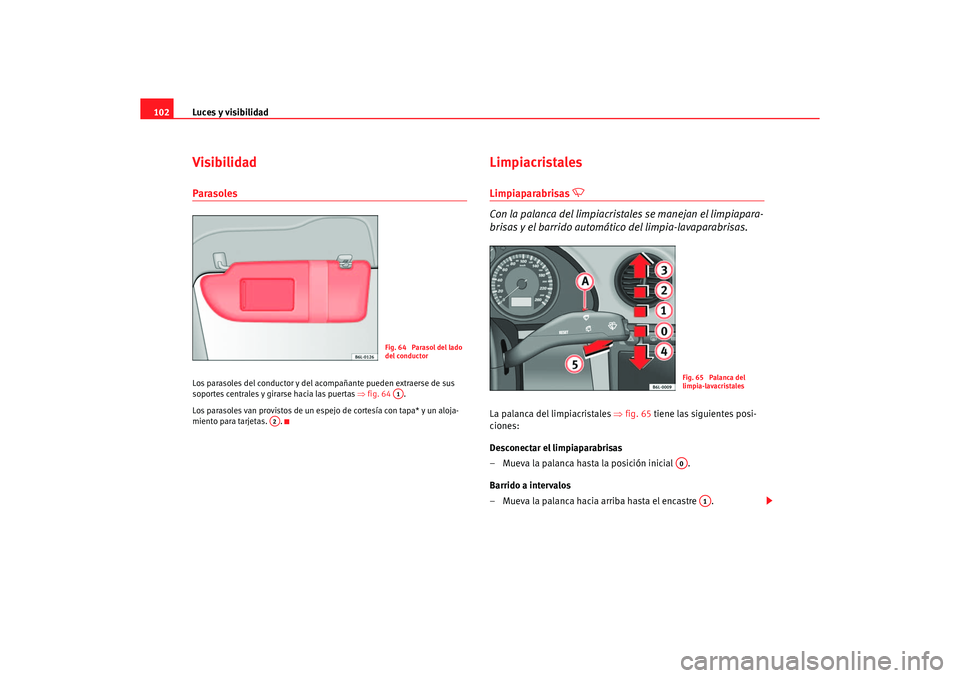

102VisibilidadParasolesLos parasoles del conductor y del acompañante pueden extraerse de sus
soportes centrales y girarse hacia las puertas ⇒ fig. 64 .
Los parasoles van provistos de un espejo de cortesía con tapa* y un aloja-
miento para tarjetas. .
LimpiacristalesLimpiaparabrisas
Con la palanca del limpiacristales se manejan el limpiapara-
brisas y el barrido automáti co del limpia-lavaparabrisas.
La palanca del limpiacristales ⇒fig. 65 tiene las siguientes posi-
ciones:
Desconectar el limpiaparabrisas
– Mueva la palanca hasta la posición inicial .
Barrido a intervalos
– Mueva la palanca hacia arriba hasta el encastre .
Fig. 64 Parasol del lado
del conductorA1
A2
Fig. 65 Palanca del
limpia-lavacristalesA0
A1
s18k.book Seite 102 Dienstag, 18. Juli 2006 2:03 14
Page 105 of 282

Luces y visibilidad103
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

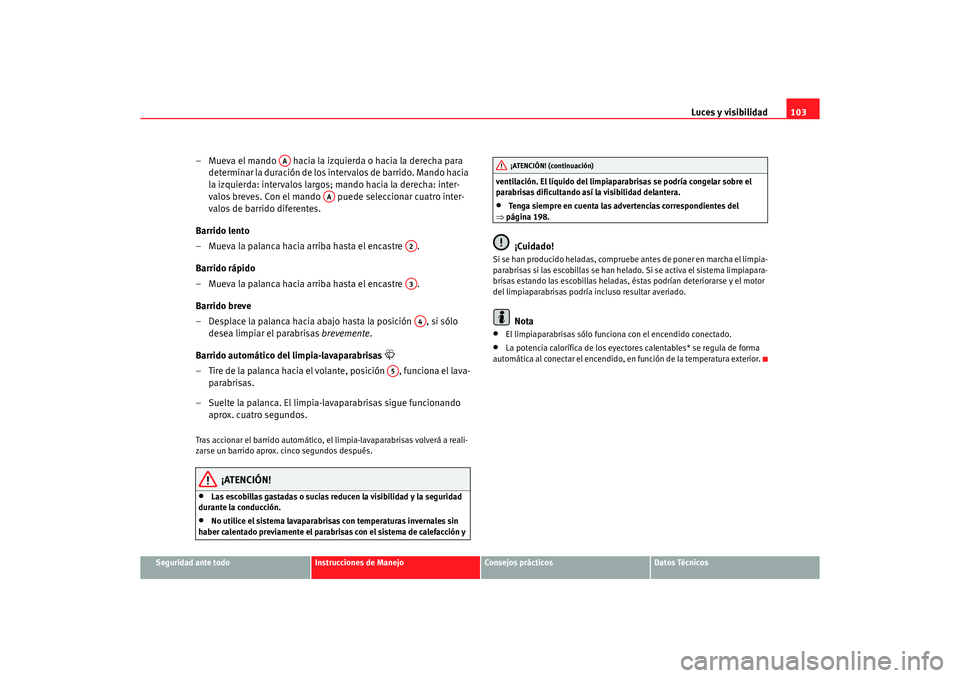

– Mueva el mando hacia la izquierda o hacia la derecha para
determinar la duración de los in tervalos de barrido. Mando hacia
la izquierda: intervalos largos; mando hacia la derecha: inter-
valos breves. Con el mando puede seleccionar cuatro inter-
valos de barrido diferentes.
Barrido lento
– Mueva la palanca hacia arriba hasta el encastre .
Barrido rápido
– Mueva la palanca hacia arriba hasta el encastre .
Barrido breve
– Desplace la palanca hacia abajo hasta la posición , si sólo desea limpiar el parabrisas brevemente.
Barrido automático del limpia-lavaparabrisas
– Tire de la palanca hacia el volante, posición , funciona el lava- parabrisas.
– Suelte la palanca. El limpia-lavaparabrisas sigue funcionando aprox. cuatro segundos.Tras accionar el barrido automático, el limpia-lavaparabrisas volverá a reali-
zarse un barrido aprox. cinco segundos después.
¡ATENCIÓN!
•
Las escobillas gastadas o sucias reducen la visibilidad y la seguridad
durante la conducción.
•
No utilice el sistema lavaparabrisas con temperaturas invernales sin
haber calentado previamente el parabrisas con el sistema de calefacción y ventilación. El líquido del limpiapara
brisas se podría congelar sobre el
parabrisas dificultando así la visibilidad delantera.
•
Tenga siempre en cuenta las advertencias correspondientes del
⇒ página 198.¡Cuidado!
Si se han producido heladas, compruebe antes de poner en marcha el limpia-
parabrisas si las escobillas se han helado. Si se activa el sistema limpiapara-
brisas estando las escobillas heladas, éstas podrían deteriorarse y el motor
del limpiaparabrisas podría incluso resultar averiado.
Nota
•
El limpiaparabrisas sólo funciona con el encendido conectado.
•
La potencia calorífica de los eyectores calentables* se regula de forma
automática al conectar el encendido, en función de la temperatura exterior.
AA
AA
A2A3A4
A5
¡ATENCIÓN! (continuación)
s18k.book Seite 103 Dienstag, 18. Juli 2006 2:03 14
Page 106 of 282

Luces y visibilidad
104Sensor de lluvia*
El sensor de lluvia controla los intervalos del limpiapara-
brisas en función de la cantidad de lluvia.Activar el sensor de lluvia
– Mueva la palanca del limpiaparabrisas hasta la posición
⇒fig. 66 .
– Mueva el mando hacia la izquierda o hacia la derecha para ajustar la sensibilidad del sensor de lluvia. Mando hacia la
derecha: nivel de sensibilidad alto. Mando hacia la izquierda:
nivel de sensibilidad bajo.El sensor de lluvia forma parte del barrido a intervalos. Cada vez que se
desconecte el encendido habrá que activar de nuevo el sensor de lluvia. Para
ello hay que desconectar y conectar la función de barrido a intervalos.
Nota
•
No ponga pegatinas en el parabrisas, delante del sensor de lluvia.
Podrían podrucirse alteraciones o fallos en el mismo
Limpialuneta
Con la palanca del limpiacristale s se manejan el limpialuneta
y el barrido automático del limpia-lavaluneta.
Conectar el barrido a intervalos

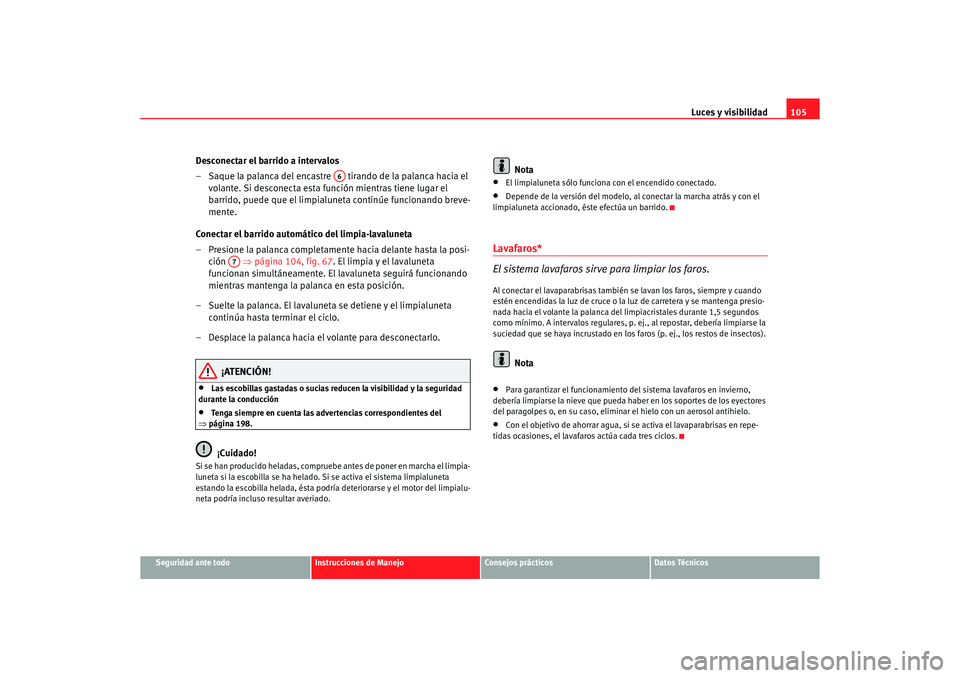

– Presione la palanca hacia delante hasta el encastre
⇒fig. 67. El limpialuneta debe accionarse en intervalos de 6
segundos.
Fig. 66 Palanca del
limpiaparabrisas
A1
AA
Fig. 67 Palanca del
limpia-lavacristales:
limpialuneta
A6
s18k.book Seite 104 Dienstag, 18. Juli 2006 2:03 14
Page 107 of 282

Luces y visibilidad105
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Desconectar el barrido a intervalos
– Saque la palanca del encastre tirando de la palanca hacia el
volante. Si desconecta esta función mientras tiene lugar el
barrido, puede que el limpialuneta continúe funcionando breve-
mente.
Conectar el barrido automático del limpia-lavaluneta
– Presione la palanca completamente hacia delante hasta la posi- ción ⇒página 104, fig. 67 . El limpia y el lavaluneta
funcionan simultáneamente. El lavaluneta seguirá funcionando
mientras mantenga la palanca en esta posición.
– Suelte la palanca. El lavaluneta se detiene y el limpialuneta continúa hasta terminar el ciclo.
– Desplace la palanca hacia el volante para desconectarlo.
¡ATENCIÓN!
•
Las escobillas gastadas o sucias reducen la visibilidad y la seguridad
durante la conducción
•
Tenga siempre en cuenta las advertencias correspondientes del
⇒ página 198.¡Cuidado!
Si se han producido heladas, compruebe antes de poner en marcha el limpia-
luneta si la escobilla se ha helado. Si se activa el sistema limpialuneta
estando la escobilla helada, ésta podría deteriorarse y el motor del limpialu-
neta podría incluso resultar averiado.
Nota
•
El limpialuneta sólo funciona con el encendido conectado.
•
Depende de la versión del modelo, al conectar la marcha atrás y con el
limpialuneta accionado, éste efectúa un barrido.
Lavafaros*
El sistema lavafaros sirve para limpiar los faros.Al conectar el lavaparabrisas también se lavan los faros, siempre y cuando
estén encendidas la luz de cruce o la luz de carretera y se mantenga presio-
nada hacia el volante la palanca del limpiacristales durante 1,5 segundos
como mínimo. A intervalos re gulares, p. ej., al repostar, debería limpiarse la
suciedad que se haya incrustado en los faros (p. ej., los restos de insectos).
Nota
•
Para garantizar el funcionamiento del sistema lavafaros en invierno,
debería limpiarse la nieve que pueda haber en los soportes de los eyectores
del paragolpes o, en su caso, eliminar el hielo con un aerosol antihielo.
•
Con el objetivo de ahorrar agua, si se activa el lavaparabrisas en repe-
tidas ocasiones, el lavafaros actúa cada tres ciclos.
A6
A7
s18k.book Seite 105 Dienstag, 18. Juli 2006 2:03 14
Page 108 of 282

Luces y visibilidad

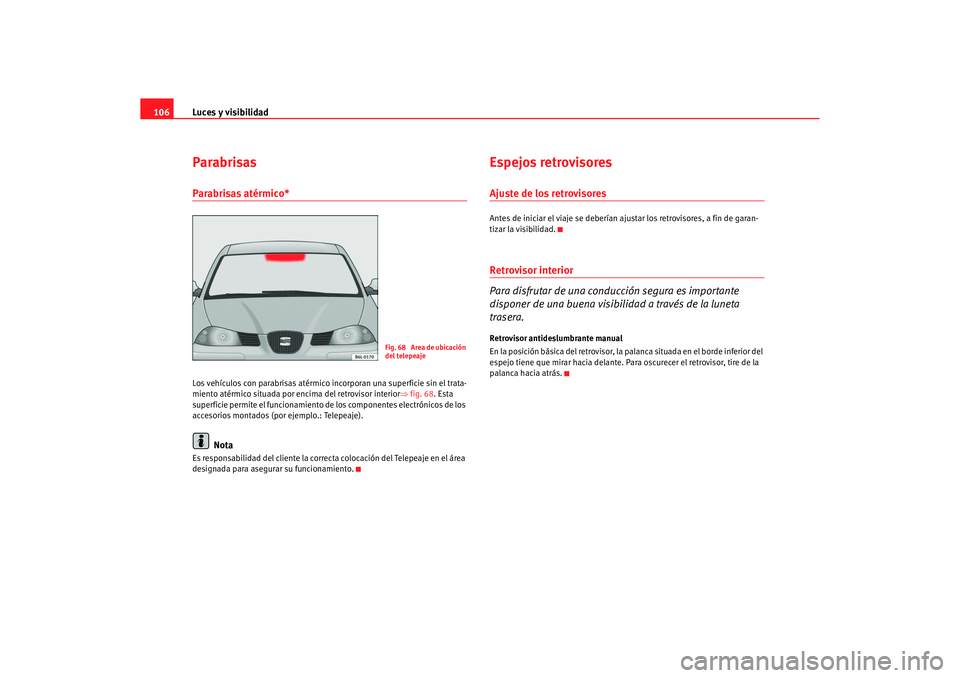

106ParabrisasParabrisas atérmico*Los vehículos con parabrisas atérmico incorporan una superficie sin el trata-
miento atérmico situada por encima del retrovisor interior ⇒fig. 68. Esta
superficie permite el funcionamiento de los componentes electrónicos de los
accesorios montados (por ejemplo.: Telepeaje).
Nota
Es responsabilidad del cliente la correcta colocación del Telepeaje en el área
designada para asegurar su funcionamiento.
Espejos retrovisoresAjuste de los retrovisoresAntes de iniciar el viaje se deberían ajustar los retrovisores, a fin de garan-
tizar la visibilidad.Retrovisor interior
Para disfrutar de una conducción segura es importante
disponer de una buena visibilidad a través de la luneta
trasera.Retrovisor antideslumbrante manual
En la posición básica del retrovisor, la palanca situada en el borde inferior del
espejo tiene que mirar hacia delante. Para oscurecer el retrovisor, tire de la
palanca hacia atrás.
Fig. 68 Area de ubicación
del telepeaje
s18k.book Seite 106 Dienstag, 18. Juli 2006 2:03 14
Page 109 of 282

Luces y visibilidad107
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Retrovisor interior con ajuste automático para posición antideslumbrante*
La función antideslumbrante au tomática se puede activar o
desactivar en caso necesario.Desactivar la función antideslumbrante
–Pulse la tecla ⇒ fig. 69. El testigo de control se apaga.
Activar la función antideslumbrante
–Pulse la tecla ⇒ fig. 69. El testigo de control se enciende.Función antideslumbrante
La función antideslumbrante se activa cada vez que se conecta el encendido.
El testigo verde que hay en la carcasa del retrovisor se enciende.
Cuando la función antideslumbrante est á activada, el retrovisor interior se
oscurece automáticamente dependiendo de la incidencia de la luz. La
función antideslumbrante se ve anulada si se engrana la marcha atrás.
Nota
•
La función automática antideslumbrante de los retrovisores sólo es efec-
tiva si la mampara* contra el sol para la luneta trasera está recogida o bien si
no hay otros objetos que obstaculicen la incidencia de la luz en el retrovisor.
•
Si tiene que colocar cualquier tipo de adhesivo en el parabrisas, no lo
haga delante de los sensores. De lo contrario podría provocar que la función
antideslumbrante automática del retrovisor interior no funcione bien o no
funcione en absoluto.
Abatimiento de los retrovisores exterioresLos retrovisores exteriores del vehículo se pueden abatir. Para ello, presione
la carcasa del espejo hacia el vehículo.
Nota
Antes de pasar el vehículo por un tren de lavado automático conviene
replegar los retrovisores exteriores para evitar daños.
Fig. 69 Retrovisor inte-
rior con ajuste automático
para posición antideslum-
brante.
AA
AB
AA
s18k.book Seite 107 Dienstag, 18. Juli 2006 2:03 14
Page 110 of 282

Luces y visibilidad
108Retrovisores eléctricos exteriores*
Los retrovisores exteriores se ajustan mediante el mando
giratorio situado en la consola central.Ajuste básico de los retrovisores exteriores
1. En primer lugar, gire el mando ⇒fig. 70 hasta la posición L
( retrovisor izquierdo ).
2. Accione el mando giratorio para posicionar el retrovisor exterior de modo que tenga una buena visibilidad trasera.
3. A continuación, gire el mando hasta la posición R (retrovisor
derecho ).
4. Accione el mando giratorio para posicionar el retrovisor exterior de modo que tenga una buena visibilidad trasera ⇒. Retrovisores exteriores térmicos*
– Gire el mando hacia la posición de desempañado
⇒ fig. 70
– Coloque el mando en la posición L ó R, una vez se hayan desem- pañando los espejos para evitar un gasto innecesario de la
batería.
Plegar los retrovisores exteriores*
– Gire el mando ⇒ fig. 70 hasta la posición
para plegar los
retrovisores exteriores. Para evitar daños en el vehículo, debería
plegar los retrovisores exteriores siempre que utilice un túnel de
lavado automático.
Volver los retrovisores exteriores a su posición inicial*
– Gire el mando a la posición L ó R para que los retrovisores exte- riores vuelvan a su posición inicial ⇒.
Ajuste sincronizado de los retrovisores exteriores*
1. Gire el mando hasta la posición L ( retrovisor izquierdo).
2. Accione el mando giratorio para posicionar el retrovisor exterior de modo que tenga una buena visibilidad trasera. El retrovisor
derecho se ajustará simultáneamente (de forma sincronizada).
¡ATENCIÓN!
•
Los retrovisores convexos o asféricos aumentan el campo visual, pero
los objetos se ven más pequeños y más lejanos. Si utiliza este tipo de retro-
visores, no olvide que al cambiar de carril puede equivocarse al calcular la
distancia con respecto a los vehículos que vienen por detrás, con el consi-
guiente peligro de accidente.

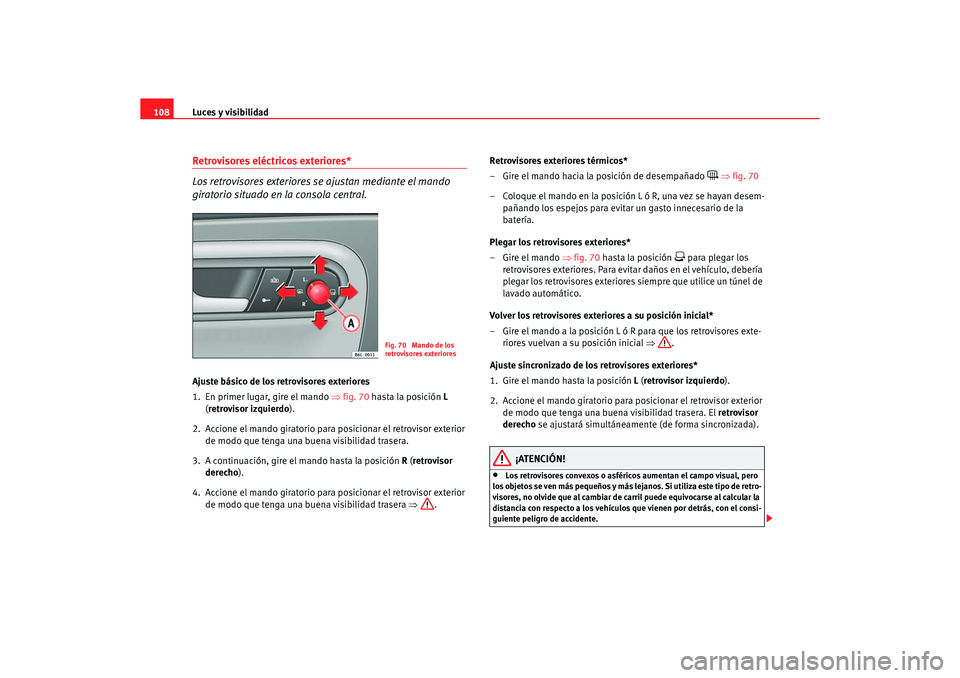

Fig. 70 Mando de los
retrovisores exteriores
s18k.book Seite 108 Dienstag, 18. Juli 2006 2:03 14
