Seat Ibiza 5D 2006 Manual de instrucciones (in Spanish)

Sistema de airbags29
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

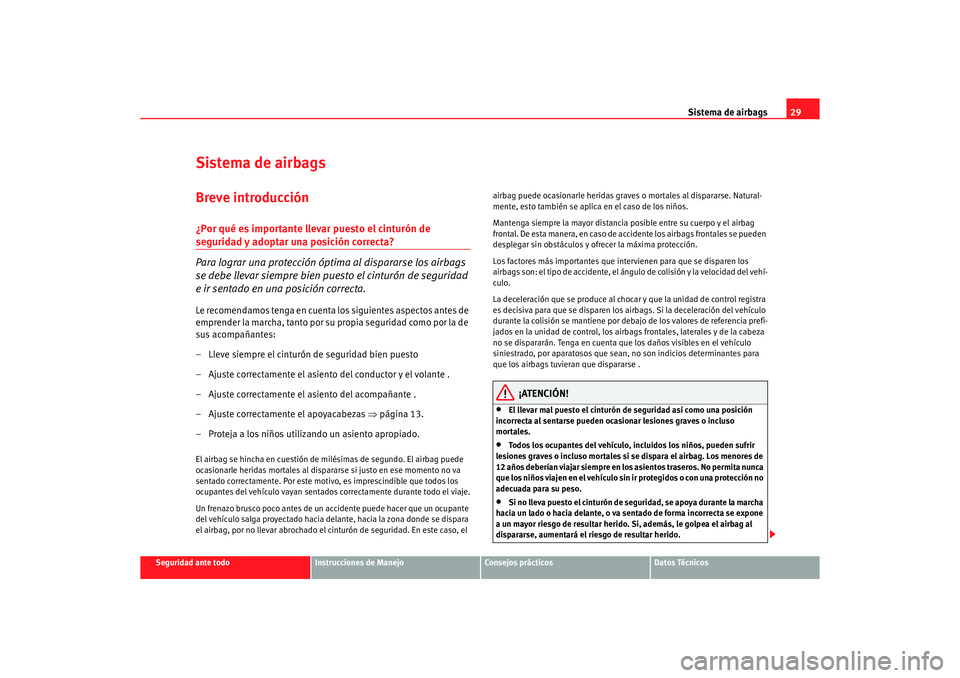

Sistema de airbagsBreve introducción¿Por qué es importante llevar puesto el cinturón de seguridad y adoptar una posición correcta?
Para lograr una protección ópti ma al dispararse los airbags
se debe llevar siempre bien puesto el cinturón de seguridad
e ir sentado en una posición correcta.Le recomendamos tenga en cuenta los siguientes aspectos antes de
emprender la marcha, tanto por su propia seguridad como por la de
sus acompañantes:
– Lleve siempre el cinturón de seguridad bien puesto
– Ajuste correctamente el asiento del conductor y el volante .
– Ajuste correctamente el asiento del acompañante .
– Ajuste correctamente el apoyacabezas ⇒página 13.
– Proteja a los niños utilizando un asiento apropiado.El airbag se hincha en cu estión de milésimas de segundo. El airbag puede
ocasionarle heridas mortales al dispara rse si justo en ese momento no va
sentado correctamente. Por este motivo , es imprescindible que todos los
ocupantes del vehículo vayan sentados corre ctamente durante todo el viaje.
Un frenazo brusco poco antes de un accidente puede hacer que un ocupante
del vehículo salga proyectado hacia delante, hacia la zona donde se dispara
el airbag, por no llevar abrochado el ci nturón de seguridad. En este caso, el airbag puede ocasionarle heridas graves o mortales al dispararse. Natural-
mente, esto también se aplica en el caso de los niños.
Mantenga siempre la mayor distancia posible entre su cuerpo y el airbag
frontal. De esta manera, en caso de accidente los airbags frontales se pueden
desplegar sin obstáculos y ofrecer la máxima protección.
Los factores más importantes que intervienen para que se disparen los
airbags son: el tipo de accidente, el á
ngulo de colisión y la velocidad del vehí-
culo.
La deceleración que se produce al chocar y que la unidad de control registra
es decisiva para que se disparen los airbags. Si la deceleración del vehículo
durante la colisión se mantiene por debajo de los valores de referencia prefi-
jados en la unidad de control, los airbags frontales, laterales y de la cabeza
no se dispararán. Tenga en cuenta que los daños visibles en el vehículo
siniestrado, por aparatosos que sean, no son indicios determinantes para
que los airbags tuvieran que dispararse .
¡ATENCIÓN!
•
El llevar mal puesto el cinturón de seguridad así como una posición
incorrecta al sentarse pueden ocasionar lesiones graves o incluso
mortales.
•
Todos los ocupantes del vehículo, incluidos los niños, pueden sufrir
lesiones graves o incluso mortales si se dispara el airbag. Los menores de
12 años deberían viajar siempre en los asientos traseros. No permita nunca
que los niños viajen en el vehículo sin ir protegidos o con una protección no
adecuada para su peso.
•
Si no lleva puesto el cinturón de seguridad, se apoya durante la marcha
hacia un lado o hacia delante, o va sentado de forma incorrecta se expone
a un mayor riesgo de resultar herido. Si, además, le golpea el airbag al
dispararse, aumentará el riesgo de resultar herido.
s18k.book Seite 29 Dienstag, 18. Juli 2006 2:03 14

Sistema de airbags
30•

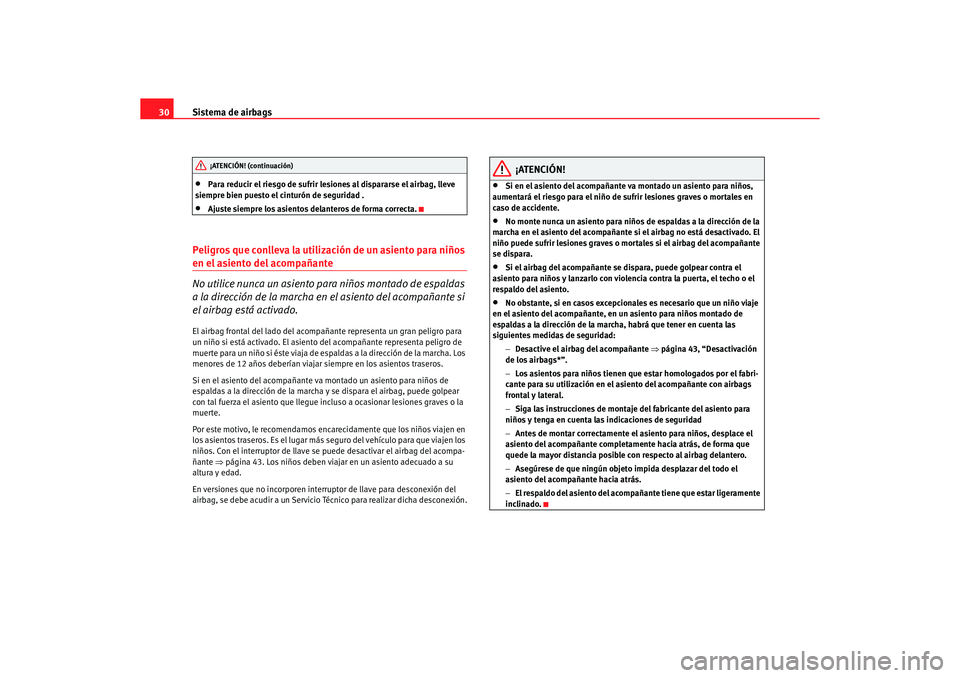

Para reducir el riesgo de sufrir lesiones al dispararse el airbag, lleve
siempre bien puesto el cinturón de seguridad .
•
Ajuste siempre los asientos delanteros de forma correcta.
Peligros que conlleva la utilización de un asiento para niños en el asiento del acompañante
No utilice nunca un asiento para niños montado de espaldas
a la dirección de la marcha en el asiento del acompañante si
el airbag está activado.El airbag frontal del lado del acompaña nte representa un gran peligro para
un niño si está activado. El asiento del acompañante representa peligro de
muerte para un niño si éste viaja de espaldas a la dirección de la marcha. Los
menores de 12 años deberían viajar siempre en los asientos traseros.
Si en el asiento del acompañante va montado un asiento para niños de
espaldas a la dirección de la marcha y se dispara el airbag, puede golpear
con tal fuerza el asiento que llegue incluso a ocasionar lesiones graves o la
muerte.
Por este motivo, le recomendamos encarecidamente que los niños viajen en
los asientos traseros. Es el lugar más seguro del vehículo para que viajen los
niños. Con el interruptor de llave se puede desactivar el airbag del acompa-
ñante ⇒página 43. Los niños deben viajar en un asiento adecuado a su
altura y edad.
En versiones que no incorporen interruptor de llave para desconexión del
airbag, se debe acudir a un Servicio Técnico para realizar dicha desconexión.
¡ATENCIÓN!
•
Si en el asiento del acompañante va montado un asiento para niños,
aumentará el riesgo para el niño de sufrir lesiones graves o mortales en
caso de accidente.
•
No monte nunca un asiento para niños de espaldas a la dirección de la
marcha en el asiento del acompañante si el airbag no está desactivado. El
niño puede sufrir lesiones graves o mortales si el airbag del acompañante
se dispara.
•
Si el airbag del acompañante se dispara, puede golpear contra el
asiento para niños y lanzarlo con violencia contra la puerta, el techo o el
respaldo del asiento.
•
No obstante, si en casos excepcionales es necesario que un niño viaje
en el asiento del acompañante, en un asiento para niños montado de
espaldas a la dirección de la marcha, habrá que tener en cuenta las
siguientes medidas de seguridad:
−Desactive el airbag del acompañante ⇒página 43, “Desactivación
de los airbags*”.
− Los asientos para niños tienen qu e estar homologados por el fabri-
cante para su utilización en el asiento del acompañante con airbags
frontal y lateral.
− Siga las instrucciones de montaje del fabricante del asiento para
niños y tenga en cuenta las indicaciones de seguridad
− Antes de montar correctamente el asiento para niños, desplace el
asiento del acompañante completamente hacia atrás, de forma que
quede la mayor distancia posible con respecto al airbag delantero.
− Asegúrese de que ningún objeto impida desplazar del todo el
asiento del acompañante hacia atrás.
− El respaldo del asiento del acompañante tiene que estar ligeramente
inclinado.
¡ATENCIÓN! (continuación)
s18k.book Seite 30 Dienstag, 18. Juli 2006 2:03 14

Sistema de airbags31
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

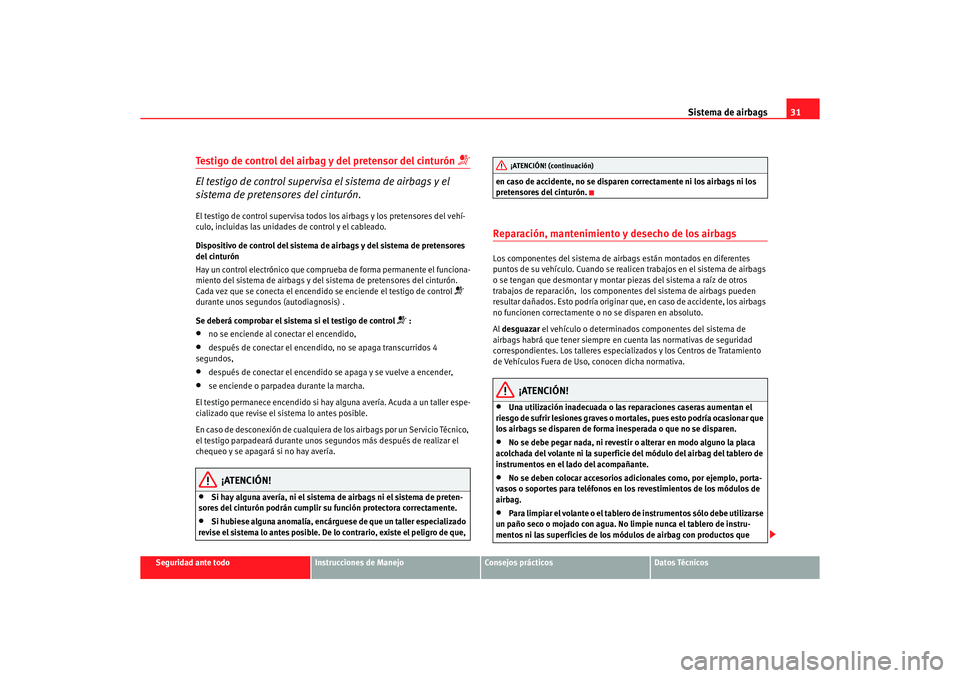

Testigo de control del airbag y del pretensor del cinturón

El testigo de control supervisa el sistema de airbags y el
sistema de pretensores del cinturón.El testigo de control supervisa todos los airbags y los pretensores del vehí-
culo, incluidas las unidades de control y el cableado.
Dispositivo de control del sistema de airbags y del sistema de pretensores
del cinturón
Hay un control electrónico que comprueba de forma permanente el funciona-
miento del sistema de airbags y del sistema de pretensores del cinturón.
Cada vez que se conecta el encendido se enciende el testigo de control

durante unos segundos (autodiagnosis) .
Se deberá comprobar el sistema si el testigo de control
 :
•
no se enciende al conectar el encendido,
•
después de conectar el encendido, no se apaga transcurridos 4
segundos,
•
después de conectar el encendido se apaga y se vuelve a encender,
•
se enciende o parpadea durante la marcha.
El testigo permanece encendido si hay alguna avería. Acuda a un taller espe-
cializado que revise el sistema lo antes posible.
En caso de desconexión de cualquiera de los airbags por un Servicio Técnico,
el testigo parpadeará durante unos segundos más después de realizar el
chequeo y se apagará si no hay avería.
¡ATENCIÓN!
•
Si hay alguna avería, ni el sistema de airbags ni el sistema de preten-
sores del cinturón podrán cumplir su función protectora correctamente.
•
Si hubiese alguna anomalía, encárguese de que un taller especializado
revise el sistema lo antes posible. De lo contrario, existe el peligro de que, en caso de accidente, no se disparen correctamente ni los airbags ni los
pretensores del cinturón.
Reparación, mantenimiento y desecho de los airbagsLos componentes del sistema de airbags están montados en diferentes
puntos de su vehículo. Cuando se realicen trabajos en el sistema de airbags
o se tengan que desmontar y montar piezas del sistema a raíz de otros
trabajos de reparación, los componentes del sistema de airbags pueden
resultar dañados. Esto podría originar
que, en caso de accidente, los airbags
no funcionen correctamente o no se disparen en absoluto.
Al desguazar el vehículo o determinados componentes del sistema de
airbags habrá que tener siempre en cuenta las normativas de seguridad
correspondientes. Los talleres especializados y los Centros de Tratamiento
de Vehículos Fuera de Uso, conocen dicha normativa.
¡ATENCIÓN!
•
Una utilización inadecuada o las reparaciones caseras aumentan el
riesgo de sufrir lesiones graves o mortales, pues esto podría ocasionar que
los airbags se disparen de forma inesperada o que no se disparen.
•
No se debe pegar nada, ni revestir o alterar en modo alguno la placa
acolchada del volante ni la superficie del módulo del airbag del tablero de
instrumentos en el lado del acompañante.
•
No se deben colocar accesorios ad icionales como, por ejemplo, porta-
vasos o soportes para teléfonos en los revestimientos de los módulos de
airbag.
•
Para limpiar el volante o el tablero de instrumentos sólo debe utilizarse
un paño seco o mojado con agua. No limpie nunca el tablero de instru-
mentos ni las superficies de los módulos de airbag con productos que ¡ATENCIÓN! (continuación)
s18k.book Seite 31 Dienstag, 18. Juli 2006 2:03 14

Sistema de airbags

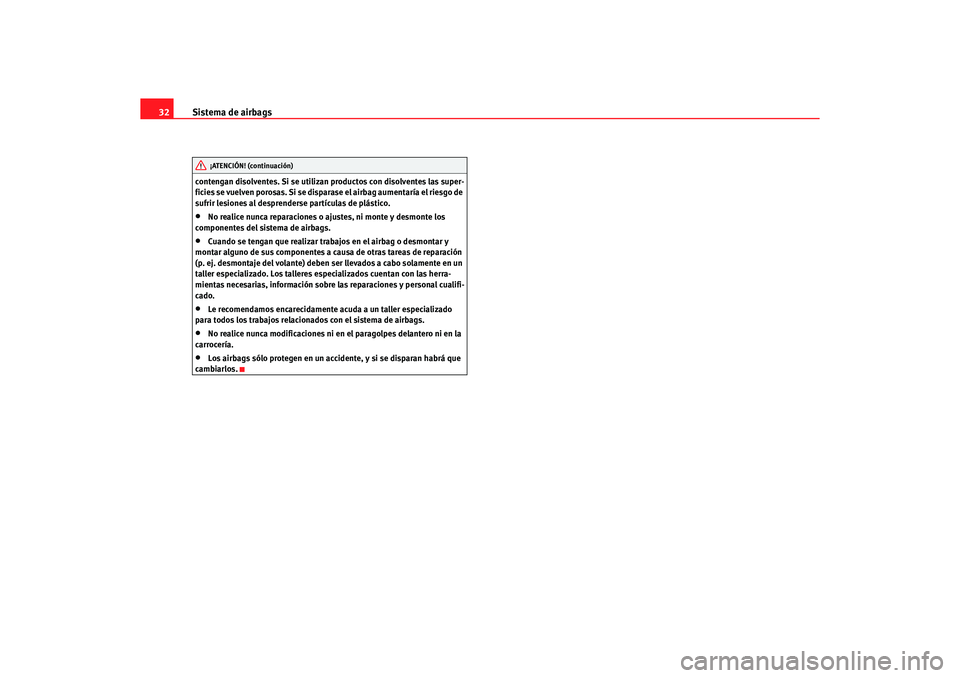

32contengan disolventes. Si se utilizan productos con disolventes las super-
ficies se vuelven porosas. Si se disparase el airbag aumentaría el riesgo de
sufrir lesiones al desprenderse partículas de plástico.•
No realice nunca reparaciones o ajustes, ni monte y desmonte los
componentes del sistema de airbags.
•
Cuando se tengan que realizar trabajos en el airbag o desmontar y
montar alguno de sus componentes a causa de otras tareas de reparación
(p. ej. desmontaje del volante) deben ser llevados a cabo solamente en un
taller especializado. Los talleres especializados cuentan con las herra-
mientas necesarias, información sobre las reparaciones y personal cualifi-
cado.
•
Le recomendamos encarecidamente acuda a un taller especializado
para todos los trabajos relacionados con el sistema de airbags.
•
No realice nunca modificaciones ni en el paragolpes delantero ni en la
carrocería.
•
Los airbags sólo protegen en un accidente, y si se disparan habrá que
cambiarlos.¡ATENCIÓN! (continuación)
s18k.book Seite 32 Dienstag, 18. Juli 2006 2:03 14

Sistema de airbags33
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

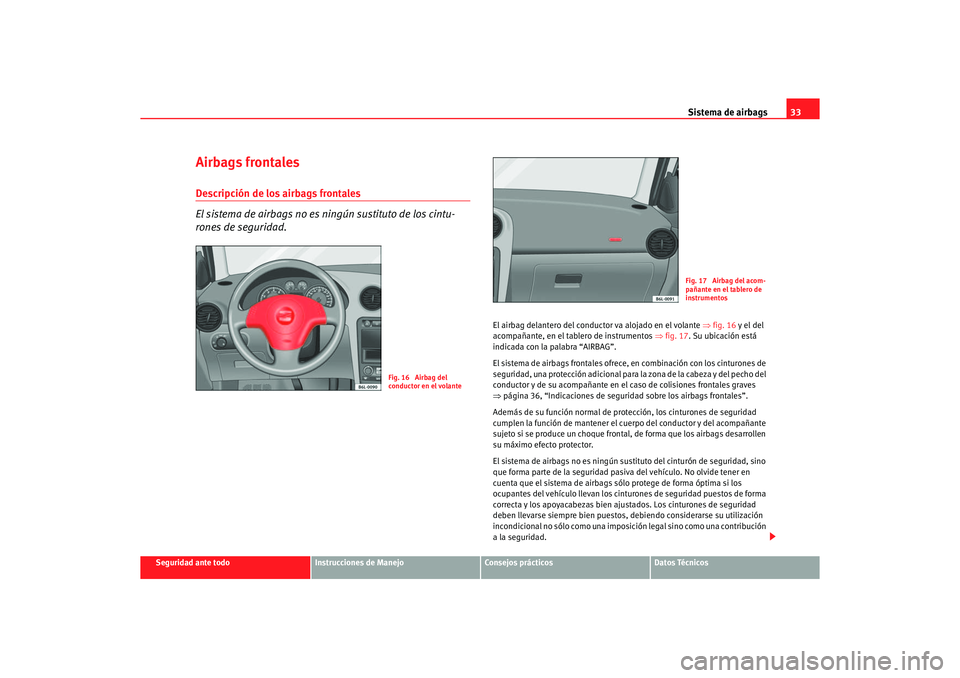

Airbags frontalesDescripción de los airbags frontales
El sistema de airbags no es ningún sustituto de los cintu-
rones de seguridad.
El airbag delantero del conductor va alojado en el volante ⇒fig. 16 y el del
acompañante, en el tablero de instrumentos ⇒fig. 17 . Su ubicación está
indicada con la palabra “AIRBAG”.
El sistema de airbags frontales ofrece, en combinación con los cinturones de
seguridad, una protección adicional para la zona de la cabeza y del pecho del
conductor y de su acompañante en el caso de colisiones frontales graves
⇒ página 36, “Indicaciones de seguridad sobre los airbags frontales”.
Además de su función normal de protección, los cinturones de seguridad
cumplen la función de mantener el cuerpo del conductor y del acompañante
sujeto si se produce un choque frontal, de forma que los airbags desarrollen
su máximo efecto protector.
El sistema de airbags no es ningún sustituto del cinturón de seguridad, sino
que forma parte de la seguridad pasiva del vehículo. No olvide tener en
cuenta que el sistema de airbags sólo protege de forma óptima si los
ocupantes del vehículo llevan los cinturon es de seguridad puestos de forma
correcta y los apoyacabezas bien ajustados. Los cinturones de seguridad
deben llevarse siempre bien puestos, debiendo considerarse su utilización
incondicional no sólo como una imposición legal sino como una contribución
a la seguridad.
Fig. 16 Airbag del
conductor en el volante
Fig. 17 Airbag del acom-
pañante en el tablero de
instrumentos
s18k.book Seite 33 Dienstag, 18. Juli 2006 2:03 14

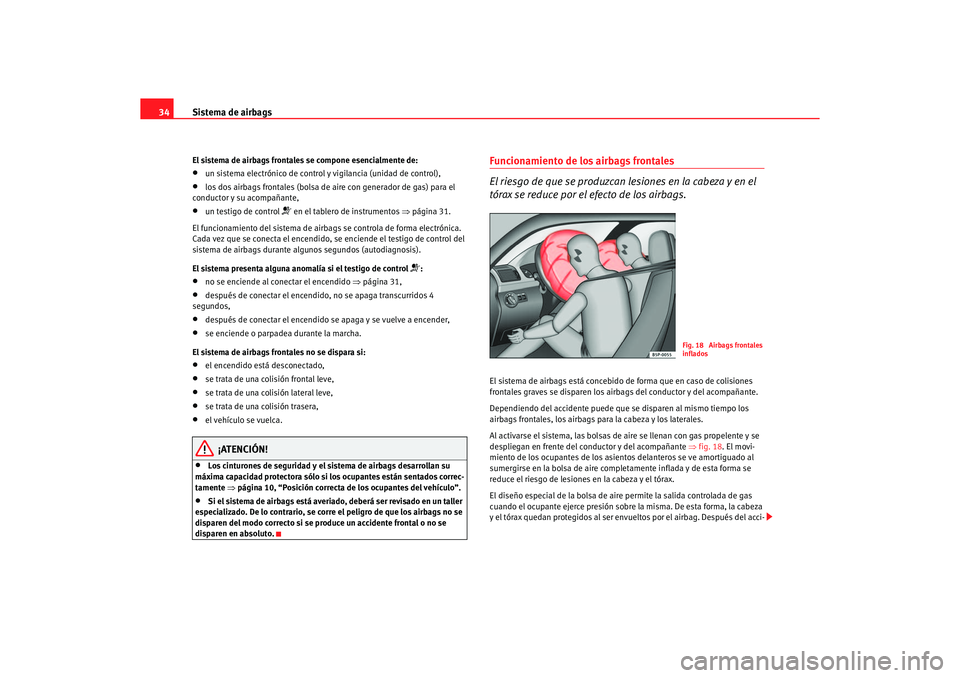

Sistema de airbags
34El sistema de airbags frontales se compone esencialmente de:•
un sistema electrónico de control y vigilancia (unidad de control),
•
los dos airbags frontales (bolsa de ai re con generador de gas) para el
conductor y su acompañante,
•
un testigo de control
 en el tablero de instrumentos ⇒página 31.
El funcionamiento del sistema de airbags se controla de forma electrónica.
Cada vez que se conecta el encendido, se enciende el testigo de control del
sistema de airbags durante algu nos segundos (autodiagnosis).
El sistema presenta alguna anomalía si el testigo de control
:
•
no se enciende al conectar el encendido ⇒página 31,
•
después de conectar el encendido, no se apaga transcurridos 4
segundos,
•
después de conectar el encendido se apaga y se vuelve a encender,
•
se enciende o parpadea durante la marcha.
El sistema de airbags frontales no se dispara si:
•
el encendido está desconectado,
•
se trata de una colisión frontal leve,
•
se trata de una colisión lateral leve,
•
se trata de una colisión trasera,
•
el vehículo se vuelca.
¡ATENCIÓN!
•
Los cinturones de seguridad y el sistema de airbags desarrollan su
máxima capacidad protectora sólo si los ocupantes están sentados correc-
tamente ⇒ página 10, “Posición correcta de los ocupantes del vehículo”.
•
Si el sistema de airbags está averiado, deberá ser revisado en un taller
especializado. De lo contrario, se corr e el peligro de que los airbags no se
disparen del modo correcto si se produce un accidente frontal o no se
disparen en absoluto.
Funcionamiento de los airbags frontales
El riesgo de que se produzcan lesiones en la cabeza y en el
tórax se reduce por el efecto de los airbags.El sistema de airbags está concebido de forma que en caso de colisiones
frontales graves se disparen los airbags del conductor y del acompañante.
Dependiendo del accidente puede que se disparen al mismo tiempo los
airbags frontales, los airbags para la cabeza y los laterales.
Al activarse el sistema, las bolsas de aire se llenan con gas propelente y se
despliegan en frente del conductor y del acompañante ⇒ fig. 18. El movi-
miento de los ocupantes de los asientos delanteros se ve amortiguado al
sumergirse en la bolsa de aire completamente inflada y de esta forma se
reduce el riesgo de lesiones en la cabeza y el tórax.
El diseño especial de la bolsa de aire permite la salida controlada de gas
cuando el ocupante ejerce presión sobre la misma. De esta forma, la cabeza
y el tórax quedan protegidos al ser en vueltos por el airbag. Después del acci-
Fig. 18 Airbags frontales
inflados
s18k.book Seite 34 Dienstag, 18. Juli 2006 2:03 14

Sistema de airbags35
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

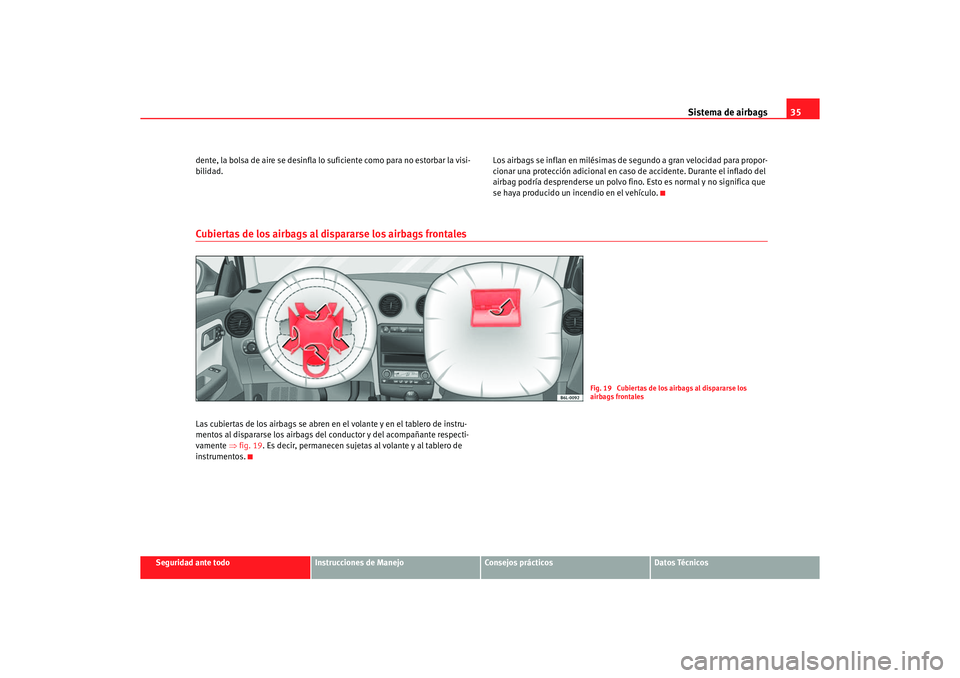

dente, la bolsa de aire se desinfla lo suficiente como para no estorbar la visi-
bilidad.
Los airbags se inflan en milésimas de
segundo a gran velocidad para propor-
cionar una protección adicional en caso de accidente. Durante el inflado del
airbag podría desprenderse un polvo fino . Esto es normal y no significa que
se haya producido un incendio en el vehículo.
Cubiertas de los airbags al dispararse los airbags frontalesLas cubiertas de los airbags se abren en el volante y en el tablero de instru-
mentos al dispararse los airbags del conductor y del acompañante respecti-
vamente ⇒fig. 19. Es decir, permanecen sujetas al volante y al tablero de
instrumentos.
Fig. 19 Cubiertas de los airbags al dispararse los
airbags frontales
s18k.book Seite 35 Dienstag, 18. Juli 2006 2:03 14

Sistema de airbags

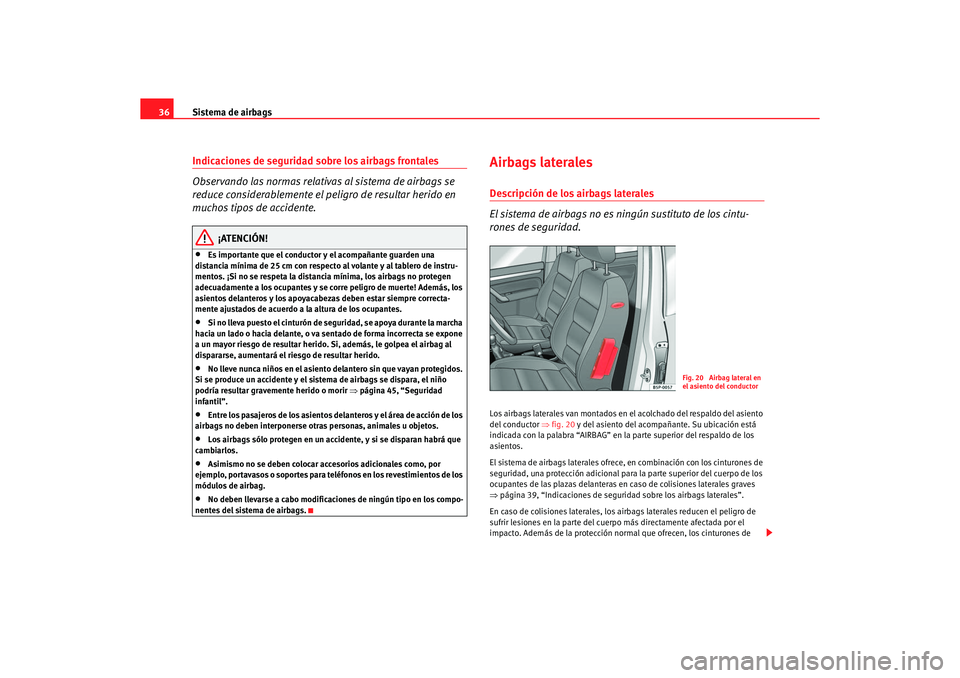

36Indicaciones de seguridad sobre los airbags frontales
Observando las normas relativas al sistema de airbags se
reduce considerablemente el peligro de resultar herido en
muchos tipos de accidente.
¡ATENCIÓN!
•
Es importante que el conductor y el acompañante guarden una
distancia mínima de 25 cm con respecto al volante y al tablero de instru-
mentos. ¡Si no se respeta la distancia mínima, los airbags no protegen
adecuadamente a los ocupantes y se corre peligro de muerte! Además, los
asientos delanteros y los apoyacabezas deben estar siempre correcta-
mente ajustados de acuerdo a la altura de los ocupantes.
•
Si no lleva puesto el cinturón de seguridad, se apoya durante la marcha
hacia un lado o hacia delante, o va sentado de forma incorrecta se expone
a un mayor riesgo de resultar herido. Si, además, le golpea el airbag al
dispararse, aumentará el riesgo de resultar herido.
•
No lleve nunca niños en el asiento delantero sin que vayan protegidos.
Si se produce un accidente y el sistema de airbags se dispara, el niño
podría resultar gravemente herido o morir ⇒página 45, “Seguridad
infantil”.
•
Entre los pasajeros de los asientos delanteros y el área de acción de los
airbags no deben interponerse otras personas, animales u objetos.
•
Los airbags sólo protegen en un accidente, y si se disparan habrá que
cambiarlos.
•
Asimismo no se deben colocar accesorios adicionales como, por
ejemplo, portavasos o soportes para teléfonos en los revestimientos de los
módulos de airbag.
•
No deben llevarse a cabo modificaciones de ningún tipo en los compo-
nentes del sistema de airbags.
Airbags lateralesDescripción de los airbags laterales
El sistema de airbags no es ningún sustituto de los cintu-
rones de seguridad.Los airbags laterales van montados en el acolchado del respaldo del asiento
del conductor ⇒fig. 20 y del asiento del acompañante. Su ubicación está
indicada con la palabra “AIRBAG” en la parte superior del respaldo de los
asientos.
El sistema de airbags laterales ofrece, en combinación con los cinturones de
seguridad, una protección adicional pa ra la parte superior del cuerpo de los
ocupantes de las plazas delanteras en caso de colisiones laterales graves
⇒ página 39, “Indicaciones de segurida d sobre los airbags laterales”.
En caso de colisiones laterales, los airbags laterales reducen el peligro de
sufrir lesiones en la parte del cuerpo más directamente afectada por el
impacto. Además de la protección no rmal que ofrecen, los cinturones de
Fig. 20 Airbag lateral en
el asiento del conductor
s18k.book Seite 36 Dienstag, 18. Juli 2006 2:03 14

Sistema de airbags37
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
seguridad de los asientos delanter
os también cumplen la función de
mantener el cuerpo de los ocupantes sujeto si se produce un choque lateral,
de forma que los airbags laterales desarrollen su máximo efecto protector.
El sistema de airbags no es ningún sust ituto del cinturón de seguridad, sino
que forma parte de la seguridad pasiva del vehículo. No olvide tener en
cuenta que el sistema de airbags sólo protege de forma óptima en combina-
ción con los cinturones de seguridad abrochados. Los cinturones de segu-
ridad deben llevarse siempre bien puestos, debiendo considerarse su utiliza-
ción incondicional no sólo como una imposición legal sino como una
contribución a la seguridad .
El sistema de airbags laterales no se dispara si:
•
el encendido está desconectado,
•
se trata de una colisión lateral leve,
•
se trata de una colisión frontal leve,
•
se trata de una colisión trasera,
•
el vehículo se vuelca.
El sistema de airbags se compone esencialmente de:
•
un sistema electrónico de control y vigilancia (unidad de control),
•
los airbags laterales en los respaldos de los asientos delanteros,
•
un testigo de control
 en el tablero de instrumentos ⇒página 31.
El funcionamiento del sistema de airbags se controla de forma electrónica.
Cada vez que se conecta el encendido, se enciende el testigo de control del
sistema de airbags durante 4 segundos aprox. (autodiagnóstico).
¡ATENCIÓN!
•
En una colisión lateral, los airbags laterales no funcionarán si los
sensores no miden correctamente el incr emento de presión en el interior de
las puertas cuando el aire sale a través de zonas en las que haya agujeros
o aperturas del panel de puerta.
•
No conduzca nunca con los paneles interiores de las puertas desmon-
tados.
•
No conduzca nunca si partes de los paneles interiores de puerta han
sido desmontados y no están los paneles correctamente ajustados.
•
No conduzca nunca cuando los altavoces situados en los paneles de
puerta han sido desmontados, excepto si los agujeros del altavoz han sido
correctamente cerrados.
•
Compruebe siempre que las aperturas están cubiertas o tapadas si se
instalasen altavoces adicionales u otro equipamiento en el interior de los
paneles de puerta.
•
Cualquier trabajo que se realice sobre las puertas debe hacerse en un
taller especializado autorizado.
•
Los cinturones de seguridad y el sistema de airbags desarrollan su
máxima capacidad protectora sólo si los ocupantes van sentados correcta-
mente ⇒página 10, “Posición correcta de los ocupantes del vehículo”.
•
Si el sistema de airbags está averiado, deberá ser revisado en un taller
especializado. De lo contrario, se corre el peligro de que los airbags no se
disparen del modo correcto si se produce un accidente lateral o no se
disparen en absoluto.¡ATENCIÓN! (continuación)
s18k.book Seite 37 Dienstag, 18. Juli 2006 2:03 14

Sistema de airbags

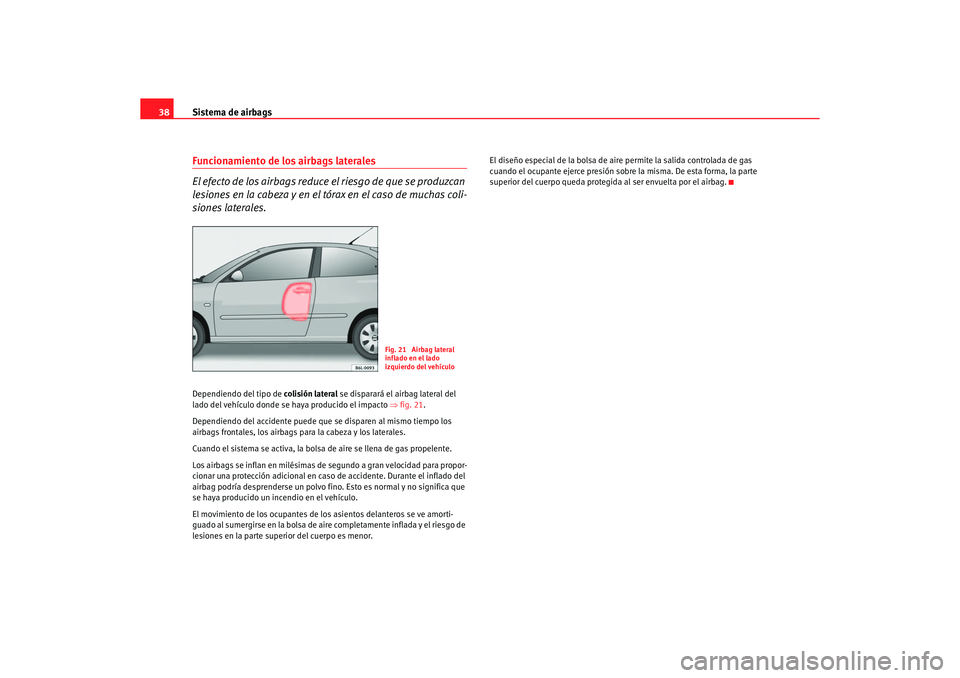

38Funcionamiento de los airbags laterales
El efecto de los airbags reduce el riesgo de que se produzcan
lesiones en la cabeza y en el tórax en el caso de muchas coli-
siones laterales.Dependiendo del tipo de colisión lateral se disparará el airbag lateral del
lado del vehículo donde se haya producido el impacto ⇒fig. 21.
Dependiendo del accidente puede que se disparen al mismo tiempo los
airbags frontales, los airbags para la cabeza y los laterales.
Cuando el sistema se activa, la bolsa de aire se llena de gas propelente.
Los airbags se inflan en milésimas de segundo a gran velocidad para propor-
cionar una protección adicional en caso de accidente. Durante el inflado del
airbag podría desprenderse un polvo fino . Esto es normal y no significa que
se haya producido un incendio en el vehículo.
El movimiento de los ocupantes de los asientos delanteros se ve amorti-
guado al sumergirse en la bolsa de aire completamente inflada y el riesgo de
lesiones en la parte superior del cuerpo es menor. El diseño especial de la bolsa de aire permite la salida controlada de gas
cuando el ocupante ejerce presión sobre la misma. De esta forma, la parte
superior del cuerpo queda protegida
al ser envuelta por el airbag.
Fig. 21 Airbag lateral
inflado en el lado
izquierdo del vehículo
s18k.book Seite 38 Dienstag, 18. Juli 2006 2:03 14
