Asientos y portaobjetos119
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

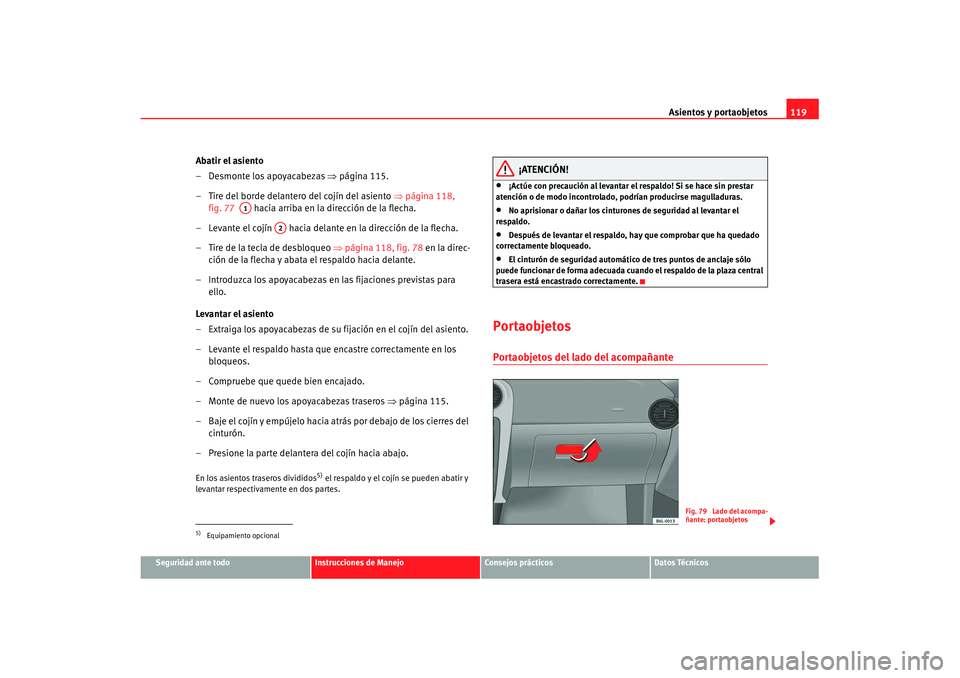

Abatir el asiento
– Desmonte los apoyacabezas ⇒página 115.
– Tire del borde delantero del cojín del asiento ⇒página 118,
fig. 77 hacia arriba en la dirección de la flecha.
– Levante el cojín hacia delante en la dirección de la flecha.
– Tire de la tecla de desbloqueo ⇒página 118, fig. 78 en la direc-
ción de la flecha y abata el respaldo hacia delante.
– Introduzca los apoyacabezas en las fijaciones previstas para ello.
Levantar el asiento
– Extraiga los apoyacabezas de su fijación en el cojín del asiento.
– Levante el respaldo hasta que encastre correctamente en los bloqueos.
– Compruebe que quede bien encajado.
– Monte de nuevo los apoyacabezas traseros ⇒página 115.
– Baje el cojín y empújelo hacia atrás por debajo de los cierres del cinturón.
– Presione la parte delantera del cojín hacia abajo.En los asientos traseros divididos
5) el respaldo y el cojín se pueden abatir y
levantar respectivamente en dos partes.
¡ATENCIÓN!
•
¡Actúe con precaución al levantar el respaldo! Si se hace sin prestar
atención o de modo incontrolado, podrían producirse magulladuras.
•
No aprisionar o dañar los cinturones de seguridad al levantar el
respaldo.
•
Después de levantar el respaldo, hay que comprobar que ha quedado
correctamente bloqueado.
•
El cinturón de seguridad automático de tres puntos de anclaje sólo
puede funcionar de forma adecuada cuando el respaldo de la plaza central
trasera está encastrado correctamente.
PortaobjetosPortaobjetos del lado del acompañante
5)Equipamiento opcional
A1
A2
Fig. 79 Lado del acompa-
ñante: portaobjetos
s1ho.2.book Seite 119 Donnerstag, 19. Juli 2007 11:27 11

Asientos y portaobjetos

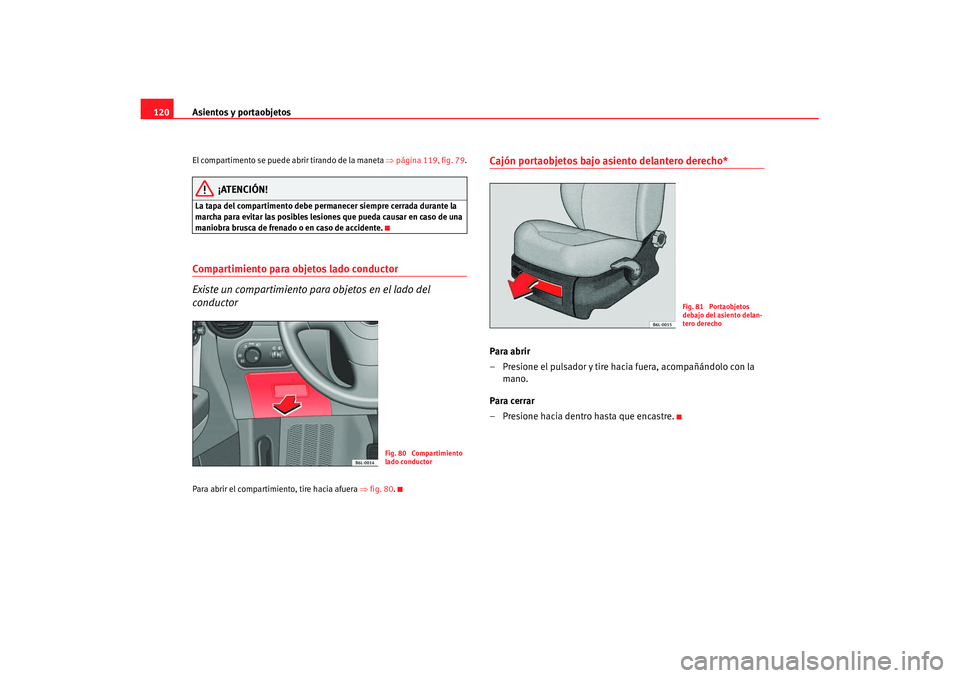

120El compartimento se puede abrir tirando de la maneta ⇒página 119, fig. 79 .
¡ATENCIÓN!
La tapa del compartimento debe permanecer siempre cerrada durante la
marcha para evitar las posibles lesiones que pueda causar en caso de una
maniobra brusca de frenado o en caso de accidente.Compartimiento para objetos lado conductor
Existe un compartimiento para objetos en el lado del
conductorPara abrir el compartimi ento, tire hacia afuera ⇒fig. 80 .
Cajón portaobjetos bajo asiento delantero derecho*Para abrir
– Presione el pulsador y tire hacia fuera, acompañándolo con la
mano.
Para cerrar
– Presione hacia dentro hasta que encastre.
Fig. 80 Compartimiento
lado conductor
Fig. 81 Portaobjetos
debajo del asiento delan-
tero derecho
s1ho.2.book Seite 120 Donnerstag, 19. Juli 2007 11:27 11

Asientos y portaobjetos121
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

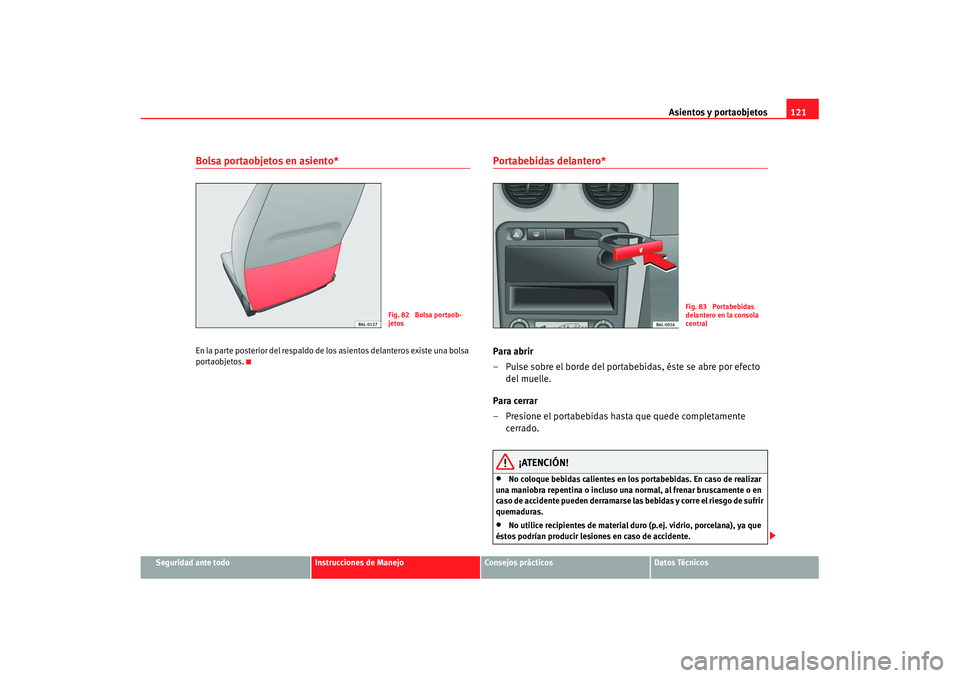

Bolsa portaobjetos en asiento*En la parte posterior del respaldo de los asientos delanteros existe una bolsa
portaobjetos.
Portabebidas delantero* Para abrir
– Pulse sobre el borde del portabebidas, éste se abre por efecto
del muelle.
Para cerrar
– Presione el portabebidas hasta que quede completamente cerrado.
¡ATENCIÓN!
•
No coloque bebidas calientes en los portabebidas. En caso de realizar
una maniobra repentina o incluso una normal, al frenar bruscamente o en
caso de accidente pueden derramarse las bebidas y corre el riesgo de sufrir
quemaduras.
•
No utilice recipientes de material duro (p.ej. vidrio, porcelana), ya que
éstos podrían producir lesiones en caso de accidente.
Fig. 82 Bolsa portaob-
jetos
Fig. 83 Portabebidas
delantero en la consola
central
s1ho.2.book Seite 121 Donnerstag, 19. Juli 2007 11:27 11

Asientos y portaobjetos
122•

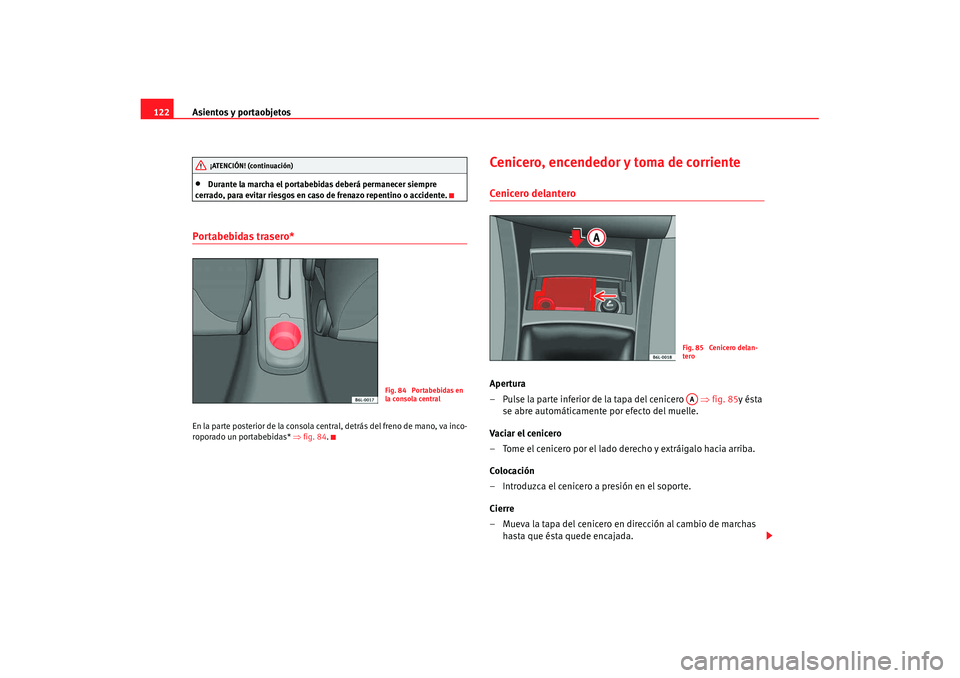

Durante la marcha el portabebidas deberá permanecer siempre
cerrado, para evitar riesgos en caso de frenazo repentino o accidente.
Portabebidas trasero* En la parte posterior de la consola central, detrás del freno de mano, va inco-
roporado un portabebidas* ⇒ fig. 84.
Cenicero, encendedor y toma de corrienteCenicero delanteroApertura
– Pulse la parte inferior de la tapa del cenicero ⇒fig. 85 y ésta
se abre automáticamente por efecto del muelle.
Vaciar el cenicero
– Tome el cenicero por el lado derecho y extráigalo hacia arriba.
Colocación
– Introduzca el cenicero a presión en el soporte.
Cierre
– Mueva la tapa del cenicero en dirección al cambio de marchas hasta que ésta quede encajada.
¡ATENCIÓN! (continuación)
Fig. 84 Portabebidas en
la consola central
Fig. 85 Cenicero delan-
teroAA
s1ho.2.book Seite 122 Donnerstag, 19. Juli 2007 11:27 11

Asientos y portaobjetos123
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
¡ATENCIÓN!
No deposite jamás papel en el cenicero. La ceniza caliente puede prender
el papel y provocar un incendio.Encendedor – Presione el encendedor ⇒fig. 86 para activarlo ⇒.
– Espere a que el encendedor salte.
– Extraiga el encendedor y encienda el cigarrillo con la espiral incandescente.
¡ATENCIÓN!
•
El uso indebido del encendedor puede provocar serias heridas e incluso
un incendio.
•
Utilice el encendedor con precaución. El uso negligente y descontro-
lado del encendedor puede causar quemaduras y graves lesiones.
•
El encendedor funciona con el encendido conectado o con el motor en
marcha. Por ello, no se debe dejar niño s solos en el vehículo, pues podrían
provocar un incendio.
Toma de corriente La toma de corriente de 12 voltios del encendedor también se puede utilizar
para cualquier otro accesorio eléctrico con absorción de potencia de hasta
120 vatios. Con el motor parado, sin embargo, se irá descargando la batería
del vehículo. Para más información ⇒página 184.
¡ATENCIÓN!
Las tomas de corriente y los accesorios conectados sólo funcionan con el
encendido conectado o con el motor en marcha. El uso indebido de las
tomas de corriente y de los accesorios eléctricos pueden ocasionar
lesiones graves y provocar un incendio. Por ello, no se debe dejar niños
solos en el vehículo, pues corren peligro de sufrir lesiones.
Nota
•
La batería se irá descargando si hay accesorios eléctricos conectados
estando el motor parado.
•
Antes de adquirir cualq uier accesorio consulte las indicaciones del
⇒ página 184.
Fig. 86 Encendedor
s1ho.2.book Seite 123 Donnerstag, 19. Juli 2007 11:27 11

Asientos y portaobjetos

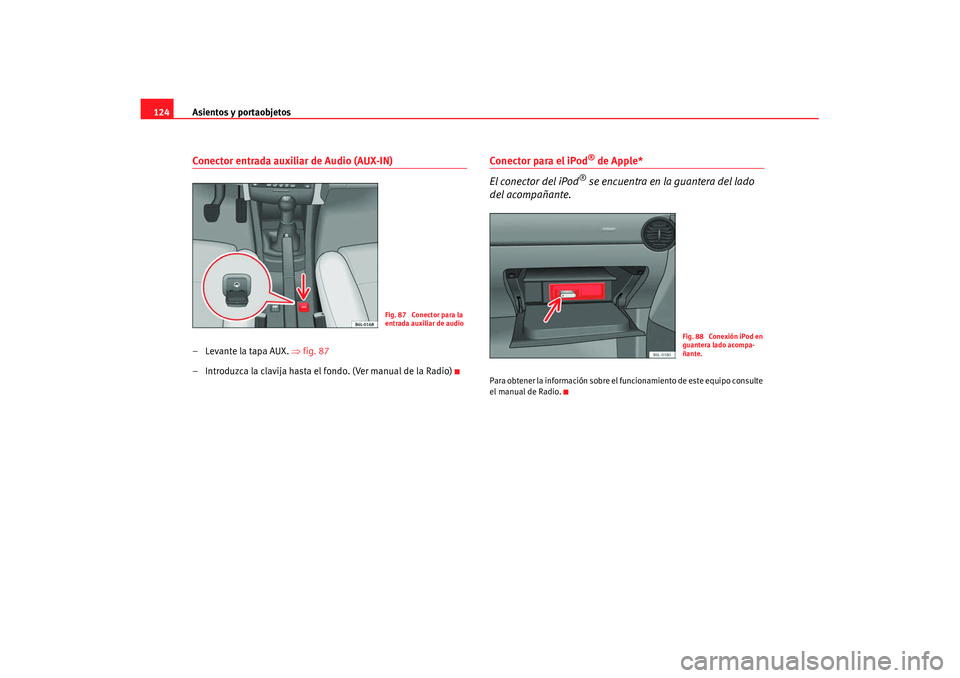

124Conector entrada auxiliar de Audio (AUX-IN)– Levante la tapa AUX. ⇒ fig. 87
– Introduzca la clavija hasta el fondo. (Ver manual de la Radio)
Conector para el iPod
® de Apple*
El conector del iPod
® se encuentra en la guantera del lado
del acompañante.
Para obtener la información sobre el funcionamiento de este equipo consulte
el manual de Radio.
Fig. 87 Conector para la
entrada auxiliar de audio
Fig. 88 Conexión iPod en
guantera lado acompa-
ñante.
s1ho.2.book Seite 124 Donnerstag, 19. Juli 2007 11:27 11

Asientos y portaobjetos125
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Conexión USB*
En la guantera del lado del acompañante se encuentra un
puerto USB.Para obtener la información sobre el funcionamiento de este equipo consulte
el manual de Radio.
Triángulo de preseñalización, botiquín y
extintor de incendios*Botiquín, triángulo de preseñalización y extintor de incendiosEn algunos países es obligatorio el uso del triángulo reflectante señalizador
para casos de emergencia. También el botiquín para curas y lámparas de
repuesto.
El botiquín y el extintor pueden ir alojados en el maletero, en los huecos late-
rales sujetos con velcro.
El triángulo de preseñalización puede ir alojado en la pared posterior del
maletero, sujeto con cintas de goma.
Nota
•
El botiquín, el triángulo de preseñalización y el extintor de incendios no
pertenece al equipo de serie del vehículo.
•
El botiquín, el triángulo de preseñalización y el extintor de incendios
deben responder a las exigencias legales.
•
En el caso del botiquín deberá tener en cuenta la fecha de caducidad del
contenido.
•
En el caso del extintor de incendios, asegúrese también de que funciona.
Por ello, los extintores de incendidos tienen que ser revisados. La fecha de la
próxima revisión figura en la etiqueta adhesiva del extintor.
•
Consulte antes de adquirir accesorios y repuestos las indicaciones de
⇒ página 184, “Accesorios, cambio de piezas y modificaciones”
Fig. 89 Conexión USB*
en guantera lado acompa-
ñante.
s1ho.2.book Seite 125 Donnerstag, 19. Juli 2007 11:27 11

Asientos y portaobjetos

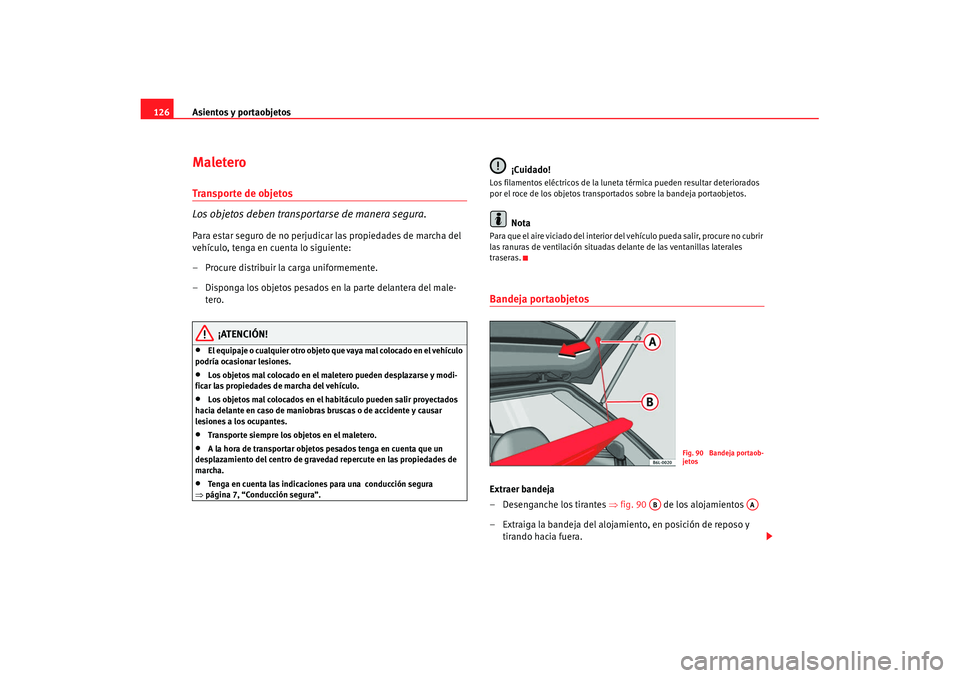

126MaleteroTranspor te de objetos
Los objetos deben transportarse de manera segura.Para estar seguro de no perjudicar las propiedades de marcha del
vehículo, tenga en cuenta lo siguiente:
– Procure distribuir la carga uniformemente.
– Disponga los objetos pesados en la parte delantera del male-
tero.
¡ATENCIÓN!
•
El equipaje o cualquier otro objeto que vaya mal colocado en el vehículo
podría ocasionar lesiones.
•
Los objetos mal colocado en el ma letero pueden desplazarse y modi-
ficar las propiedades de marcha del vehículo.
•
Los objetos mal colocados en el h abitáculo pueden salir proyectados
hacia delante en caso de maniobras bruscas o de accidente y causar
lesiones a los ocupantes.
•
Transporte siempre los objetos en el maletero.
•
A la hora de transportar objetos pesados tenga en cuenta que un
desplazamiento del centro de gravedad repercute en las propiedades de
marcha.
•
Tenga en cuenta las indicaciones para una conducción segura
⇒ página 7, “Conducción segura”.
¡Cuidado!
Los filamentos eléctricos de la luneta térmica pueden resultar deteriorados
por el roce de los objetos transportados sobre la bandeja portaobjetos.
Nota
Para que el aire viciado del interior del vehículo pueda salir, procure no cubrir
las ranuras de ventilación situadas delante de las ventanillas laterales
traseras.Bandeja portaobjetosExtraer bandeja
– Desenganche los tirantes ⇒fig. 90 de los alojamientos
– Extraiga la bandeja del alojamiento, en posición de reposo y tirando hacia fuera.
Fig. 90 Bandeja portaob-
jetos
AB
AA
s1ho.2.book Seite 126 Donnerstag, 19. Juli 2007 11:27 11

Asientos y portaobjetos127
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

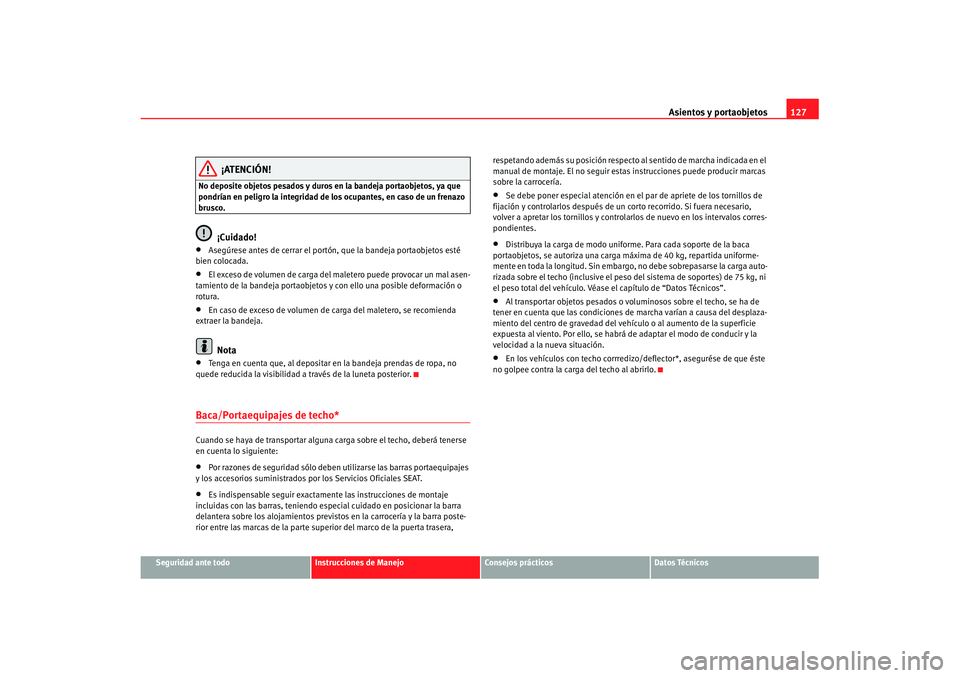

¡ATENCIÓN!
No deposite objetos pesados y duros en la bandeja portaobjetos, ya que
pondrían en peligro la integridad de los ocupantes, en caso de un frenazo
brusco.
¡Cuidado!
•
Asegúrese antes de cerrar el portón , que la bandeja portaobjetos esté
bien colocada.
•
El exceso de volumen de carga del maletero puede provocar un mal asen-
tamiento de la bandeja portaobjetos y con ello una posible deformación o
rotura.
•
En caso de exceso de volumen de carga del maletero, se recomienda
extraer la bandeja.Nota
•
Tenga en cuenta que, al depositar en la bandeja prendas de ropa, no
quede reducida la visibilidad a través de la luneta posterior.
Baca/Portaequipajes de techo*Cuando se haya de transportar alguna carga sobre el techo, deberá tenerse
en cuenta lo siguiente:•
Por razones de seguridad sólo deben utilizarse las barras portaequipajes
y los accesorios suministrados por los Servicios Oficiales SEAT.
•
Es indispensable seguir exactamente las instrucciones de montaje
incluidas con las barras, teniendo especial cuidado en posicionar la barra
delantera sobre los alojamientos previstos en la carrocería y la barra poste-
rior entre las marcas de la parte superior del marco de la puerta trasera, respetando además su posición respecto
al sentido de marcha indicada en el
manual de montaje. El no seguir esta s instrucciones puede producir marcas
sobre la carrocería.
•
Se debe poner especial atención en el par de apriete de los tornillos de
fijación y controlarlos después de un corto recorrido. Si fuera necesario,
volver a apretar los tornillos y controla rlos de nuevo en los intervalos corres-
pondientes.
•
Distribuya la carga de modo unifo rme. Para cada soporte de la baca
portaobjetos, se autoriza una carga máxima de 40 kg, repartida uniforme-
mente en toda la longitud. Sin embargo, no debe sobrepasarse la carga auto-
rizada sobre el techo (inclusive el peso del sistema de soportes) de 75 kg, ni
el peso total del vehículo. Véase el capítulo de “Datos Técnicos”.
•
Al transportar objetos pesados o voluminosos sobre el techo, se ha de
tener en cuenta que las condiciones de marcha varían a causa del desplaza-
miento del centro de gravedad del vehículo o al aumento de la superficie
expuesta al viento. Por ello, se habrá de adaptar el modo de conducir y la
velocidad a la nueva situación.
•
En los vehículos con techo corrredizo/d eflector*, asegurése de que éste
no golpee contra la carga del techo al abrirlo.
s1ho.2.book Seite 127 Donnerstag, 19. Juli 2007 11:27 11

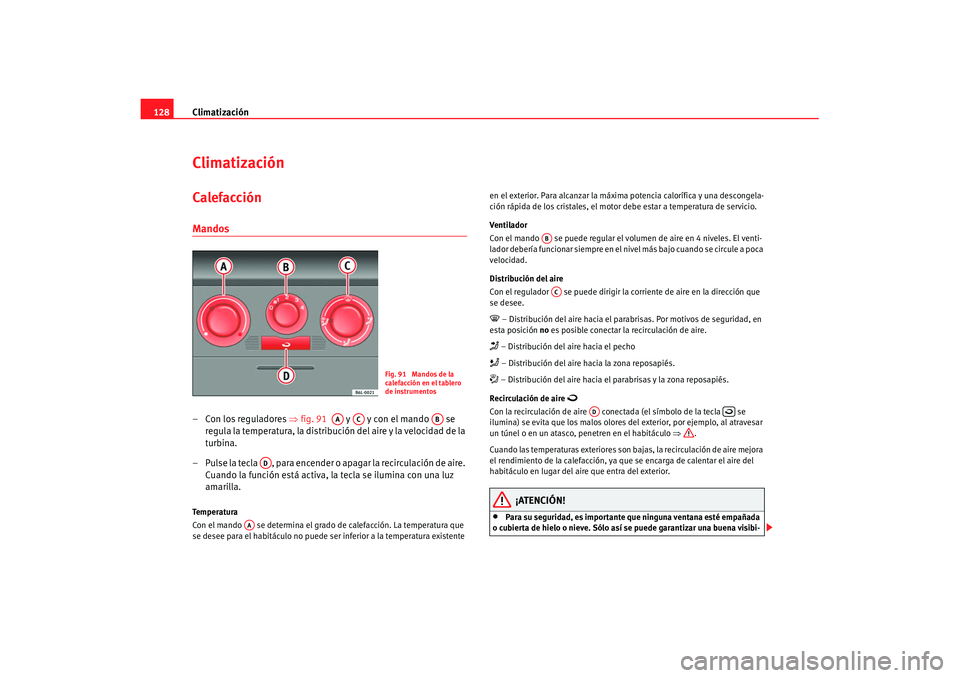

Climatización
128ClimatizaciónCalefacción Mandos– Con los reguladores ⇒ fig. 91 y y con el mando se
regula la temperatura, la distribución del aire y la velocidad de la
turbina.
– Pulse la tecla , para encender o apagar la recirculación de aire. Cuando la función está activa, la tecla se ilumina con una luz
amarilla.Temperatura
Con el mando se determina el grado de calefacción. La temperatura que
se desee para el habitáculo no puede ser inferior a la temperatura existente en el exterior. Para alcanzar la máxima potencia calorífica y una descongela-
ción rápida de los cristales, el motor debe estar a temperatura de servicio.
Ventilador
Con el mando se puede regular el volu
men de aire en 4 niveles. El venti-
lador debería funcionar siempre en el ni vel más bajo cuando se circule a poca
velocidad.
Distribución del aire
Con el regulador se puede dirigir la corriente de aire en la dirección que
se desee.
 – Distribución del aire hacia el para brisas. Por motivos de seguridad, en
esta posición no es posible conectar la recirculación de aire. – Distribución del aire hacia el pecho – Distribución del aire hacia la zona reposapiés. – Distribución del aire hacia el parabrisas y la zona reposapiés.
Recirculación de aire

Con la recirculación de aire conectada (el símbolo de la tecla se
ilumina) se evita que los malos olores de l exterior, por ejemplo, al atravesar
un túnel o en un atasco, pe netren en el habitáculo ⇒.
Cuando las temperaturas exteriores son ba jas, la recirculación de aire mejora
el rendimiento de la calefacción, ya que se encarga de calentar el aire del
habitáculo en lugar del aire que entra del exterior.
¡ATENCIÓN!
•
Para su seguridad, es importante que ninguna ventana esté empañada
o cubierta de hielo o nieve. Sólo así se puede garantizar una buena visibi-
Fig. 91 Mandos de la
calefacción en el tablero
de instrumentos
AA
AC
AB
AD
AA
ABAC
AD

s1ho.2.book Seite 128 Donnerstag, 19. Juli 2007 11:27 11
