Seat Ibiza 5D 2015 Betriebsanleitung (in German)

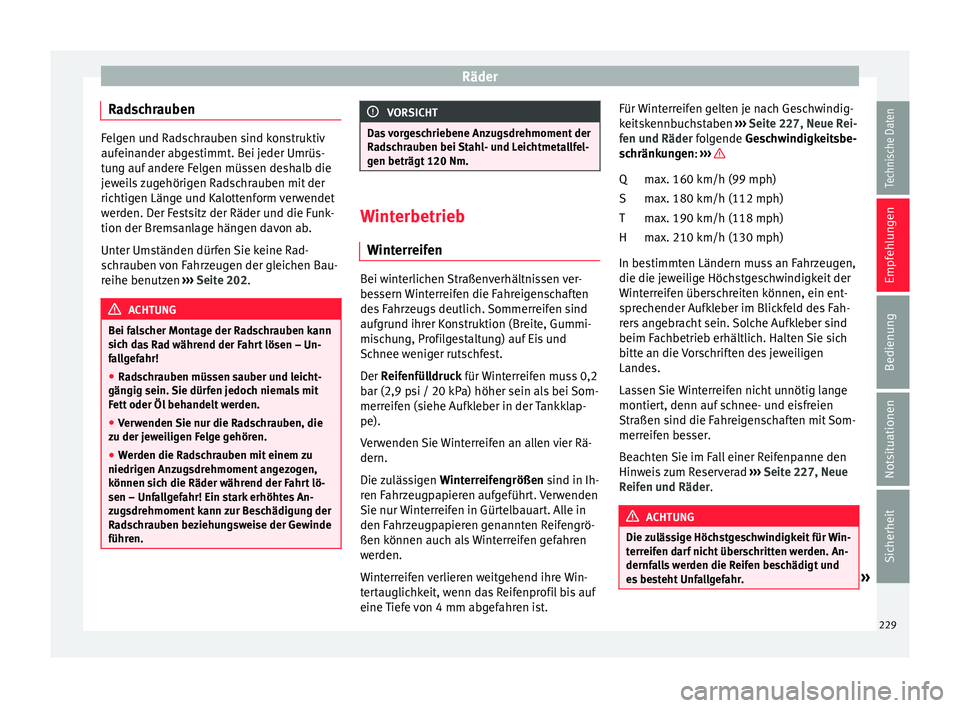

Räder
Radschrauben Felgen und Radschrauben sind konstruktiv
aufein
ander ab
gestimmt. Bei jeder Umrüs-
tung auf andere Felgen müssen deshalb die
jeweils zugehörigen Radschrauben mit der
richtigen Länge und Kalottenform verwendet
werden. Der Festsitz der Räder und die Funk-
tion der Bremsanlage hängen davon ab.
Unter Umständen dürfen Sie keine Rad-
schrauben von Fahrzeugen der gleichen Bau-
reihe benutzen ››› Seite 202. ACHTUNG
Bei falscher Montage der Radschrauben kann
sic h d

as Rad während der Fahrt lösen – Un-
fallgefahr!
● Radschrauben müssen sauber und leicht-
gängig sein. Sie dür
fen jedoch niemals mit
Fett oder Öl behandelt werden.
● Verwenden Sie nur die Radschrauben, die
zu der jew
eiligen Felge gehören.
● Werden die Radschrauben mit einem zu
niedrigen Anz
ugsdrehmoment angezogen,
können sich die Räder während der Fahrt lö-
sen – Unfallgefahr! Ein stark erhöhtes An-
zugsdrehmoment kann zur Beschädigung der
Radschrauben beziehungsweise der Gewinde
führen. VORSICHT
Das vorgeschriebene Anzugsdrehmoment der
Ra d

schrauben bei Stahl- und Leichtmetallfel-
gen beträgt 120 Nm. Winterbetrieb
Wint err

eifen Bei winterlichen Straßenverhältnissen ver-
bes
sern

Winterreifen die Fahreigenschaften
des Fahrzeugs deutlich. Sommerreifen sind
aufgrund ihrer Konstruktion (Breite, Gummi-
mischung, Profilgestaltung) auf Eis und
Schnee weniger rutschfest.
Der Reifenfülldruck für Winterreifen muss 0,2
bar (2,9 psi / 20 kPa) höher sein als bei Som-
merreifen (siehe Aufkleber in der Tankklap-
pe).
Verwenden Sie Winterreifen an allen vier Rä-
dern.
Die zulässigen Winterreifengrößen sind in Ih-
ren Fahrzeugpapieren aufgeführt. Verwenden
Sie nur Winterreifen in Gürtelbauart. Alle in
den Fahrzeugpapieren genannten Reifengrö-
ßen können auch als Winterreifen gefahren
werden.
Winterreifen verlieren weitgehend ihre Win-
tertauglichkeit, wenn das Reifenprofil bis auf
eine Tiefe von 4 mm abgefahren ist. Für Winterreifen gelten je nach Geschwindig-
keitsk
ennb

uchstaben ››› Seite 227, Neue Rei-
fen und Räder folgende Geschwindigkeitsbe-
schränkungen: ››› max. 160 km/h (99 mph)
m
ax. 180 km/h (112 mph)
m ax. 190 km/h (118 mph)
m

ax. 210 km/h (130 mph)
In bestimmten Ländern muss an Fahrzeugen,
die die jeweilige Höchstgeschwindigkeit der
Winterreifen überschreiten können, ein ent-
sprechender Aufkleber im Blickfeld des Fah-
rers angebracht sein. Solche Aufkleber sind
beim Fachbetrieb erhältlich. Halten Sie sich
bitte an die Vorschriften des jeweiligen
Landes.
Lassen Sie Winterreifen nicht unnötig lange
montiert, denn auf schnee- und eisfreien
Straßen sind die Fahreigenschaften mit Som-
merreifen besser.
Beachten Sie im Fall einer Reifenpanne den
Hinweis zum Reserverad ››› Seite 227, Neue
Reifen und Räder. ACHTUNG
Die zulässige Höchstgeschwindigkeit für Win-
terr eif

en darf nicht überschritten werden. An-
dernfalls werden die Reifen beschädigt und
es besteht Unfallgefahr. » Q
S
T
H
229
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Empfehlungen

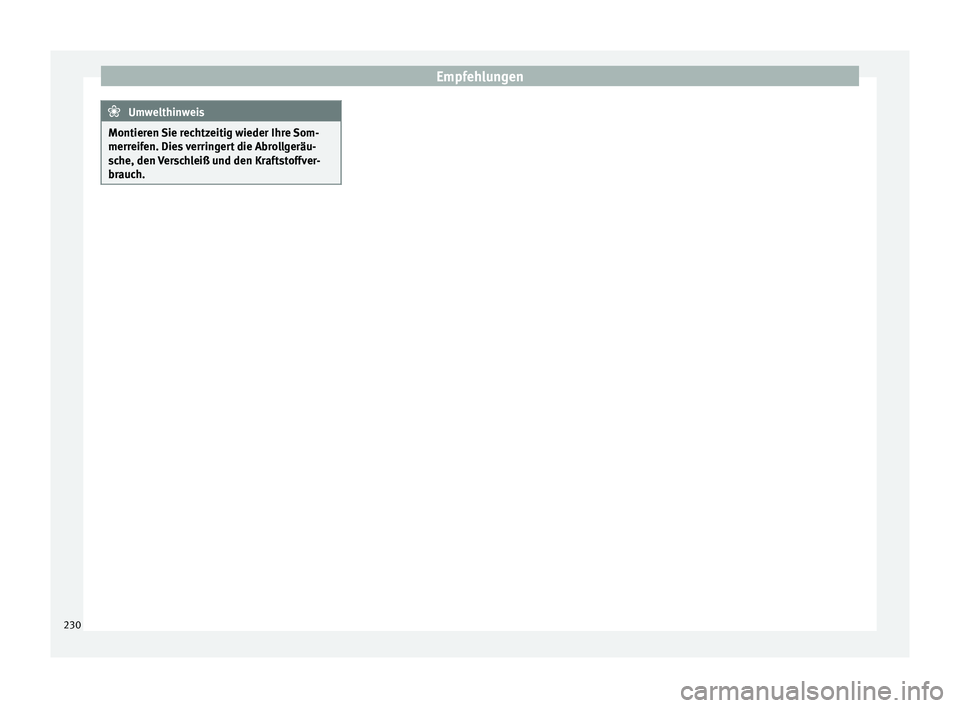

Umwelthinweis
Montieren Sie rechtzeitig wieder Ihre Som-
merreif en. Die
s verringert die Abrollgeräu-
sche, den Verschleiß und den Kraftstoffver-
brauch. 230

Technische Daten
Technische Daten
T ec
hni
sche Daten

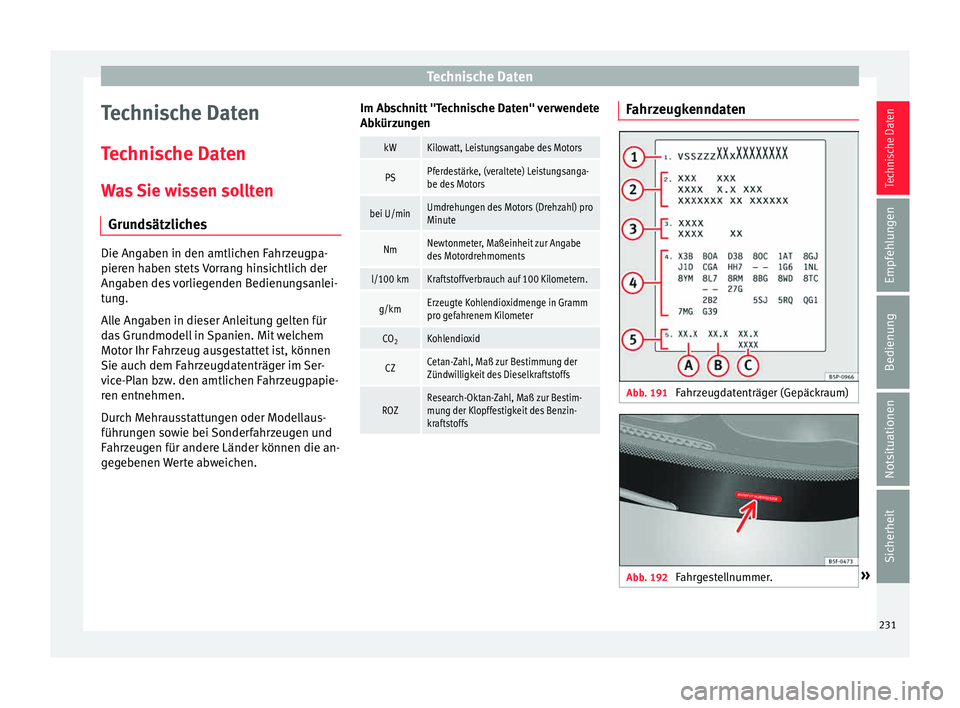

Was Sie wissen sollten Grundsätzliches Die Angaben in den amtlichen Fahrzeugpa-
pieren h
aben s

tets Vorrang hinsichtlich der
Angaben des vorliegenden Bedienungsanlei-
tung.
Alle Angaben in dieser Anleitung gelten für
das Grundmodell in Spanien. Mit welchem
Motor Ihr Fahrzeug ausgestattet ist, können
Sie auch dem Fahrzeugdatenträger im Ser-
vice-Plan bzw. den amtlichen Fahrzeugpapie-
ren entnehmen.
Durch Mehrausstattungen oder Modellaus-
führungen sowie bei Sonderfahrzeugen und
Fahrzeugen für andere Länder können die an-
gegebenen Werte abweichen. Im Abschnitt "Technische Daten" verwendete
Abkürz
u

ngen
kWKilowatt, Leistungsangabe des Motors
PSPferdestärke, (veraltete) Leistungsanga-
be des Motors
bei U/minUmdrehungen des Motors (Drehzahl) pro
Minute
NmNewtonmeter, Maßeinheit zur Angabe
des Motordrehmoments
l/100 kmKraftstoffverbrauch auf 100 Kilometern.
g/kmErzeugte Kohlendioxidmenge in Gramm
pro gefahrenem Kilometer
CO2Kohlendioxid
CZCetan-Zahl, Maß zur Bestimmung der
Zündwilligkeit des Dieselkraftstoffs
ROZResearch-Oktan-Zahl, Maß zur Bestim-
mung der Klopffestigkeit des Benzin-
kraftstoffs Fahrzeugkenndaten
Abb. 191
Fahrzeugdatenträger (Gepäckraum) Abb. 192
Fahrgestellnummer. » 231
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Technische Daten

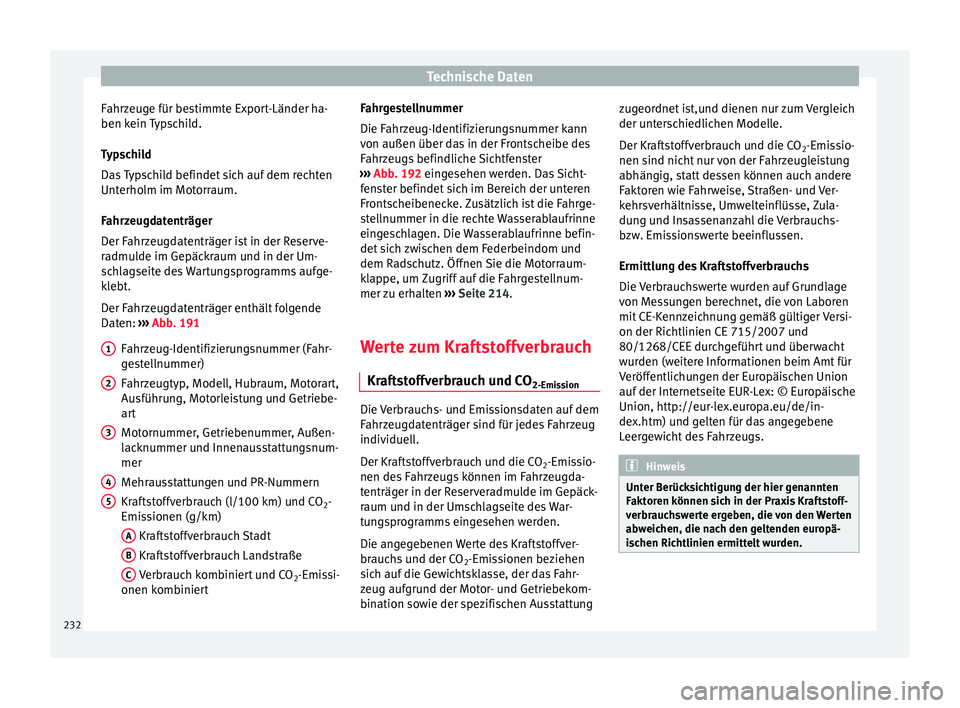

Fahrzeuge für bestimmte Export-Länder ha-
ben k ein
T
ypschild.
Typschild
Das Typschild befindet sich auf dem rechten
Unterholm im Motorraum.
Fahrzeugdatenträger
Der Fahrzeugdatenträger ist in der Reserve-
radmulde im Gepäckraum und in der Um-
schlagseite des Wartungsprogramms aufge-
klebt.
Der Fahrzeugdatenträger enthält folgende
Daten: ››› Abb. 191
Fahrzeug-Identifizierungsnummer (Fahr-
gestellnummer)
Fahrzeugtyp, Modell, Hubraum, Motorart,
Ausführung, Motorleistung und Getriebe-
art
Motornummer, Getriebenummer, Außen-
lacknummer und Innenausstattungsnum-
mer
Mehrausstattungen und PR-Nummern
Kraftstoffverbrauch (l/100 km) und CO 2-
Emissionen (g/km)
A Kraftstoffverbrauch Stadt
B Kraftstoffverbrauch Landstraße
C Verbrauch kombiniert und CO
2-Emi
s
s
i-
onen kombiniert
1 2
3
4
5 Fahrgestellnummer
Die F
ahr
z

eug-Identifizierungsnummer kann
von außen über das in der Frontscheibe des
Fahrzeugs befindliche Sichtfenster
››› Abb. 192 eingesehen werden. Das Sicht-
fenster befindet sich im Bereich der unteren
Frontscheibenecke. Zusätzlich ist die Fahrge-
stellnummer in die rechte Wasserablaufrinne
eingeschlagen. Die Wasserablaufrinne befin-
det sich zwischen dem Federbeindom und
dem Radschutz. Öffnen Sie die Motorraum-
klappe, um Zugriff auf die Fahrgestellnum-
mer zu erhalten ››› Seite 214.
Werte zum Kraftstoffverbrauch Kraft
stoffverbrauch und CO 2-Emission Die Verbrauchs- und Emissionsdaten auf dem
F
ahr
z

eugdatenträger sind für jedes Fahrzeug
individuell.
Der Kraftstoffverbrauch und die CO 2-Emissio-
nen des Fahrzeugs können im Fahrzeugda-
tenträger in der Reserveradmulde im Gepäck-
raum und in der Umschlagseite des War-
tungsprogramms eingesehen werden.
Die angegebenen Werte des Kraftstoffver-
brauchs und der CO 2-Emissionen beziehen
sich auf die Gewichtsklasse, der das Fahr-
zeug aufgrund der Motor- und Getriebekom-
bination sowie der spezifischen Ausstattung zugeordnet ist,und dienen nur zum Vergleich
der unter

schiedlichen Modelle.
Der Kraftstoffverbrauch und die CO 2-Emissio-
nen sind nicht nur von der Fahrzeugleistung
abhängig, statt dessen können auch andere
Faktoren wie Fahrweise, Straßen- und Ver-
kehrsverhältnisse, Umwelteinflüsse, Zula-
dung und Insassenanzahl die Verbrauchs-
bzw. Emissionswerte beeinflussen.
Ermittlung des Kraftstoffverbrauchs
Die Verbrauchswerte wurden auf Grundlage
von Messungen berechnet, die von Laboren
mit CE-Kennzeichnung gemäß gültiger Versi-
on der Richtlinien CE 715/2007 und
80/1268/CEE durchgeführt und überwacht
wurden (weitere Informationen beim Amt für
Veröffentlichungen der Europäischen Union
auf der Internetseite EUR-Lex: © Europäische
Union, http://eur-lex.europa.eu/de/in-
dex.htm) und gelten für das angegebene
Leergewicht des Fahrzeugs. Hinweis
Unter Berücksichtigung der hier genannten
Fakt or

en können sich in der Praxis Kraftstoff-
verbrauchswerte ergeben, die von den Werten
abweichen, die nach den geltenden europä-
ischen Richtlinien ermittelt wurden. 232

Technische Daten

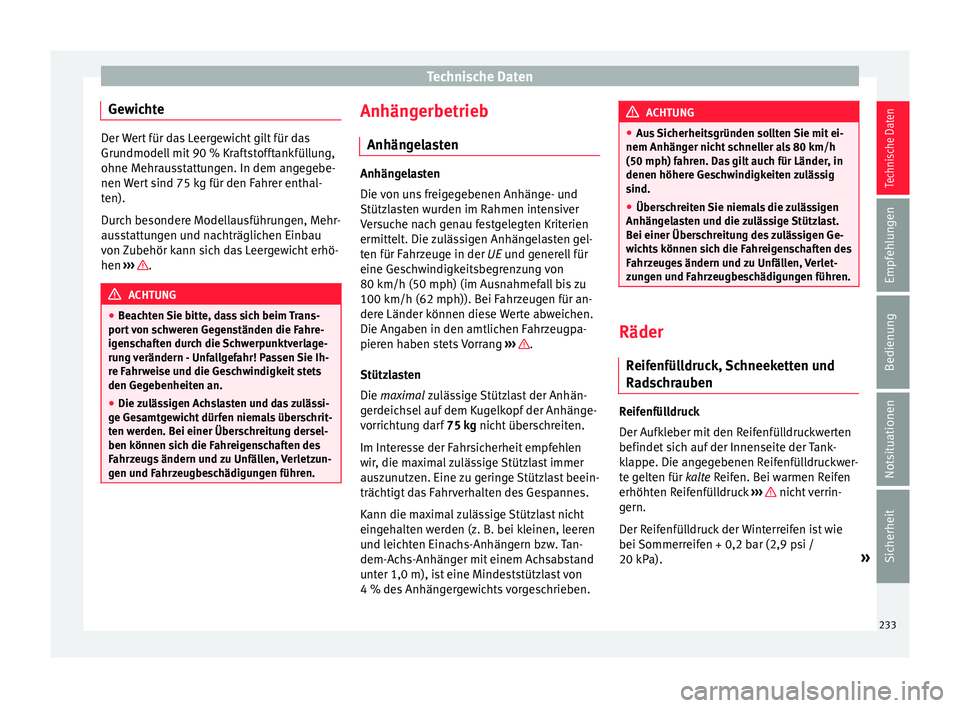

Gewichte Der Wert für das Leergewicht gilt für das
Grundmodel
l
mit 90 % Kraftstofftankfüllung,
ohne Mehrausstattungen. In dem angegebe-
nen Wert sind 75 kg für den Fahrer enthal-
ten).
Durch besondere Modellausführungen, Mehr-
ausstattungen und nachträglichen Einbau
von Zubehör kann sich das Leergewicht erhö-
hen ››› .
ACHTUNG
● Be ac

hten Sie bitte, dass sich beim Trans-
port von schweren Gegenständen die Fahre-
igenschaften durch die Schwerpunktverlage-
rung verändern - Unfallgefahr! Passen Sie Ih-
re Fahrweise und die Geschwindigkeit stets
den Gegebenheiten an.
● Die zulässigen Achslasten und das zulässi-
ge Ges
amtgewicht dürfen niemals überschrit-
ten werden. Bei einer Überschreitung dersel-
ben können sich die Fahreigenschaften des
Fahrzeugs ändern und zu Unfällen, Verletzun-
gen und Fahrzeugbeschädigungen führen. Anhängerbetrieb
Anhän g
el

asten Anhängelasten
Die v
on u

ns freigegebenen Anhänge- und
Stützlasten wurden im Rahmen intensiver
Versuche nach genau festgelegten Kriterien
ermittelt. Die zulässigen Anhängelasten gel-
ten für Fahrzeuge in der UE und generell für
eine Geschwindigkeitsbegrenzung von
80 km/h (50 mph) (im Ausnahmefall bis zu
100 km/h (62 mph)). Bei Fahrzeugen für an-
dere Länder können diese Werte abweichen.
Die Angaben in den amtlichen Fahrzeugpa-
pieren haben stets Vorrang ››› .
Stütz l
a

sten
Die maximal zulässige Stützlast der Anhän-
gerdeichsel auf dem Kugelkopf der Anhänge-
vorrichtung darf 75 kg nicht überschreiten.
Im Interesse der Fahrsicherheit empfehlen
wir, die maximal zulässige Stützlast immer
auszunutzen. Eine zu geringe Stützlast beein-
trächtigt das Fahrverhalten des Gespannes.
Kann die maximal zulässige Stützlast nicht
eingehalten werden (z. B. bei kleinen, leeren
und leichten Einachs-Anhängern bzw. Tan-
dem-Achs-Anhänger mit einem Achsabstand
unter 1,0 m), ist eine Mindeststützlast von
4 % des Anhängergewichts vorgeschrieben. ACHTUNG
● Aus

Sicherheitsgründen sollten Sie mit ei-
nem Anhänger nicht schneller als 80 km/h
(50 mph) fahren. Das gilt auch für Länder, in
denen höhere Geschwindigkeiten zulässig
sind.
● Überschreiten Sie niemals die zulässigen
Anhängel
asten und die zulässige Stützlast.
Bei einer Überschreitung des zulässigen Ge-
wichts können sich die Fahreigenschaften des
Fahrzeuges ändern und zu Unfällen, Verlet-
zungen und Fahrzeugbeschädigungen führen. Räder
R eif
enfül

ldruck, Schneeketten und
Radschrauben Reifenfülldruck
D
er Aufk
l

eber mit den Reifenfülldruckwerten
befindet sich auf der Innenseite der Tank-
klappe. Die angegebenen Reifenfülldruckwer-
te gelten für kalte Reifen. Bei warmen Reifen
erhöhten Reifenfülldruck ››› nicht verrin-
g ern.
D er R

eifenfülldruck der Winterreifen ist wie
bei Sommerreifen + 0,2 bar (2,9 psi /
20 kPa). »
233
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Technische Daten

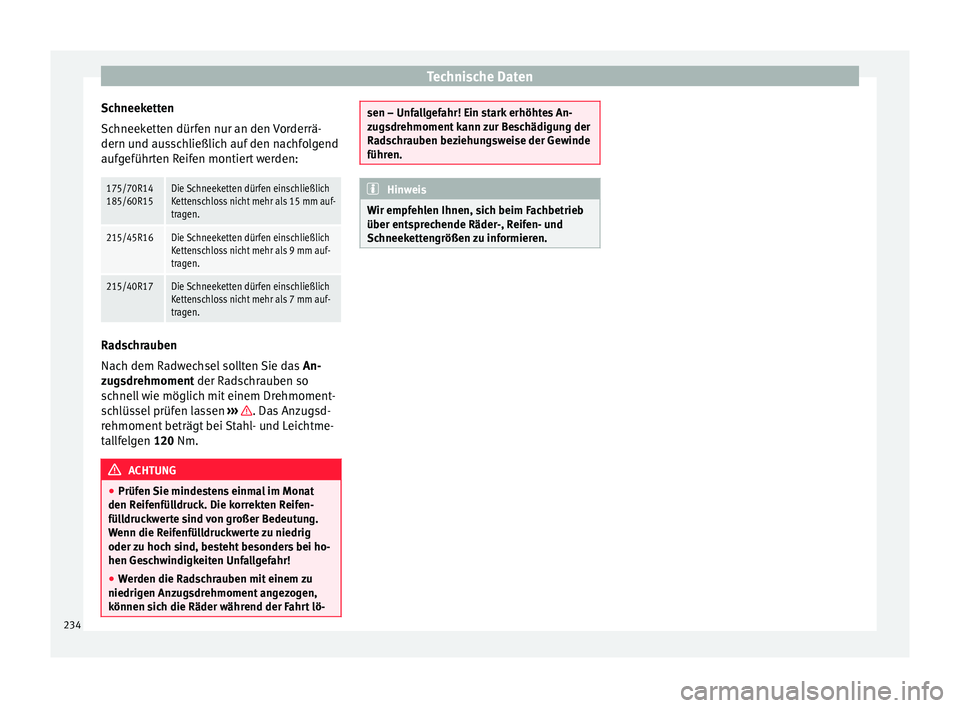

Schneeketten
Sc hneek
ett
en dürfen nur an den Vorderrä-
dern und ausschließlich auf den nachfolgend
aufgeführten Reifen montiert werden:
175/70R14
185/60R15Die Schneeketten dürfen einschließlich
Kettenschloss nicht mehr als 15 mm auf-
tragen.
215/45R16Die Schneeketten dürfen einschließlich
Kettenschloss nicht mehr als 9 mm auf-
tragen.
215/40R17Die Schneeketten dürfen einschließlich
Kettenschloss nicht mehr als 7 mm auf-
tragen. Radschrauben
Nac
h dem R
a

dwechsel sollten Sie das An-
zugsdrehmoment der Radschrauben so
schnell wie möglich mit einem Drehmoment-
schlüssel prüfen lassen ››› . Das Anzugsd-
r ehmoment
beträg

t bei Stahl- und Leichtme-
tallfelgen 120 Nm. ACHTUNG
● Prüfen Sie minde

stens einmal im Monat
den Reifenfülldruck. Die korrekten Reifen-
fülldruckwerte sind von großer Bedeutung.
Wenn die Reifenfülldruckwerte zu niedrig
oder zu hoch sind, besteht besonders bei ho-
hen Geschwindigkeiten Unfallgefahr!
● Werden die Radschrauben mit einem zu
niedrigen Anz
ugsdrehmoment angezogen,
können sich die Räder während der Fahrt lö- sen – Unfallgefahr! Ein stark erhöhtes An-
zug
sdr

ehmoment kann zur Beschädigung der
Radschrauben beziehungsweise der Gewinde
führen. Hinweis
Wir empfehlen Ihnen, sich beim Fachbetrieb
über ent spr

echende Räder-, Reifen- und
Schneekettengrößen zu informieren. 234

Technische Daten

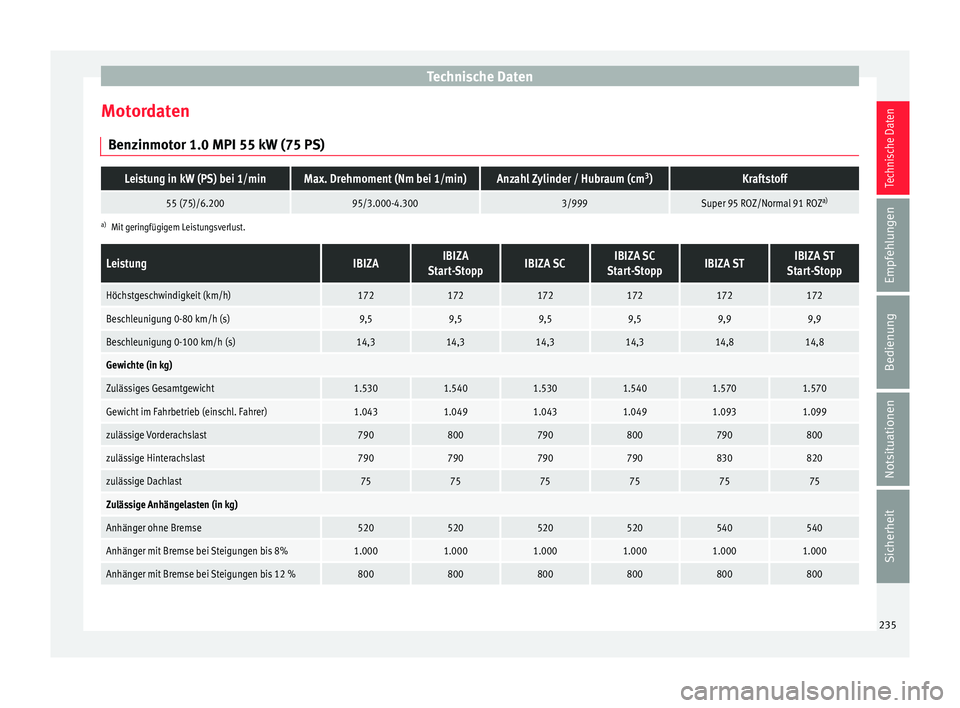

Motordaten B en
z
inmotor 1.0 MPI 55 kW (75 PS)
Leistung in kW (PS) bei 1/minMax. Drehmoment (Nm bei 1/min)Anzahl Zylinder / Hubraum (cm 3
)Kraftstoff
55 (75)/6.20095/3.000-4.3003/999Super 95 ROZ/Normal 91 ROZ a)
a)
Mit geringfügigem Leistungsverlust.
LeistungIBIZAIBIZA
Start-StoppIBIZA SCIBIZA SC
Start-StoppIBIZA STIBIZA ST
Start-Stopp
Höchstgeschwindigkeit (km/h)172172172172172172
Beschleunigung 0-80 km/h (s)9,59,59,59,59,99,9
Beschleunigung 0-100 km/h (s)14,314,314,314,314,814,8
Gewichte (in kg)
Zulässiges Gesamtgewicht1.5301.5401.5301.5401.5701.570
Gewicht im Fahrbetrieb (einschl. Fahrer)1.0431.0491.0431.0491.0931.099
zulässige Vorderachslast790800790800790800
zulässige Hinterachslast790790790790830820
zulässige Dachlast757575757575
Zulässige Anhängelasten (in kg)
Anhänger ohne Bremse520520520520540540
Anhänger mit Bremse bei Steigungen bis 8%1.0001.0001.0001.0001.0001.000
Anhänger mit Bremse bei Steigungen bis 12 %800800800800800800 235
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Technische Daten

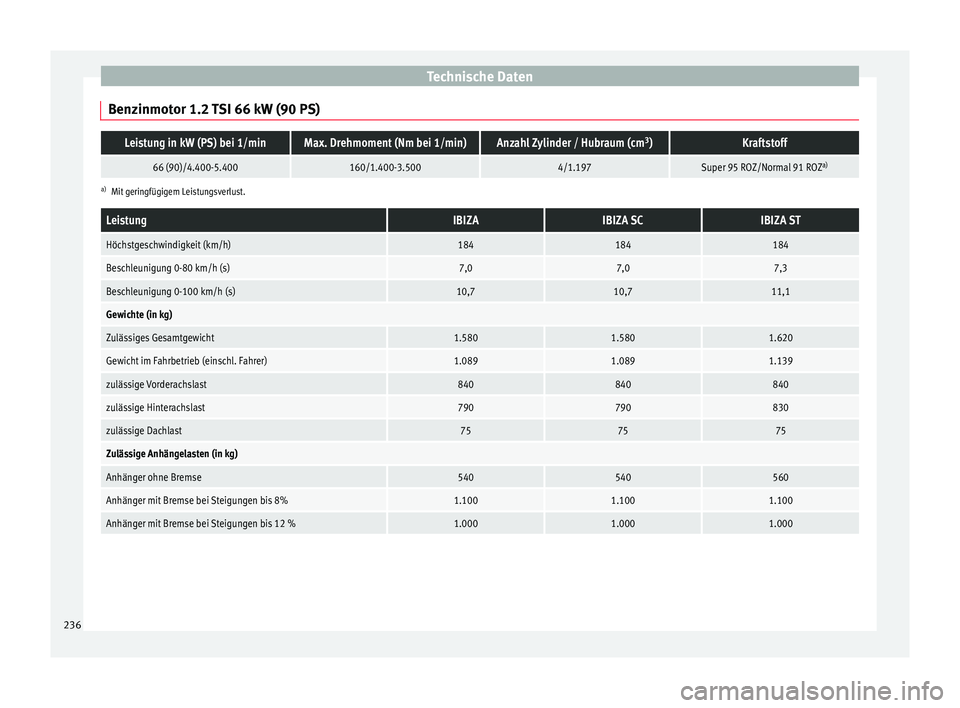

Benzinmotor 1.2 TSI 66 kW (90 PS)Leistung in kW (PS) bei 1/minMax. Drehmoment (Nm bei 1/min)Anzahl Zylinder / Hubraum (cm 3
)Kraftstoff
66 (90)/4.400-5.400160/1.400-3.5004/1.197Super 95 ROZ/Normal 91 ROZ a)
a)
Mit geringfügigem Leistungsverlust.
LeistungIBIZAIBIZA SCIBIZA ST
Höchstgeschwindigkeit (km/h)184184184
Beschleunigung 0-80 km/h (s)7,07,07,3
Beschleunigung 0-100 km/h (s)10,710,711,1
Gewichte (in kg)
Zulässiges Gesamtgewicht1.5801.5801.620
Gewicht im Fahrbetrieb (einschl. Fahrer)1.0891.0891.139
zulässige Vorderachslast840840840
zulässige Hinterachslast790790830
zulässige Dachlast757575
Zulässige Anhängelasten (in kg)
Anhänger ohne Bremse540540560
Anhänger mit Bremse bei Steigungen bis 8%1.1001.1001.100
Anhänger mit Bremse bei Steigungen bis 12 %1.0001.0001.000 236

Technische Daten

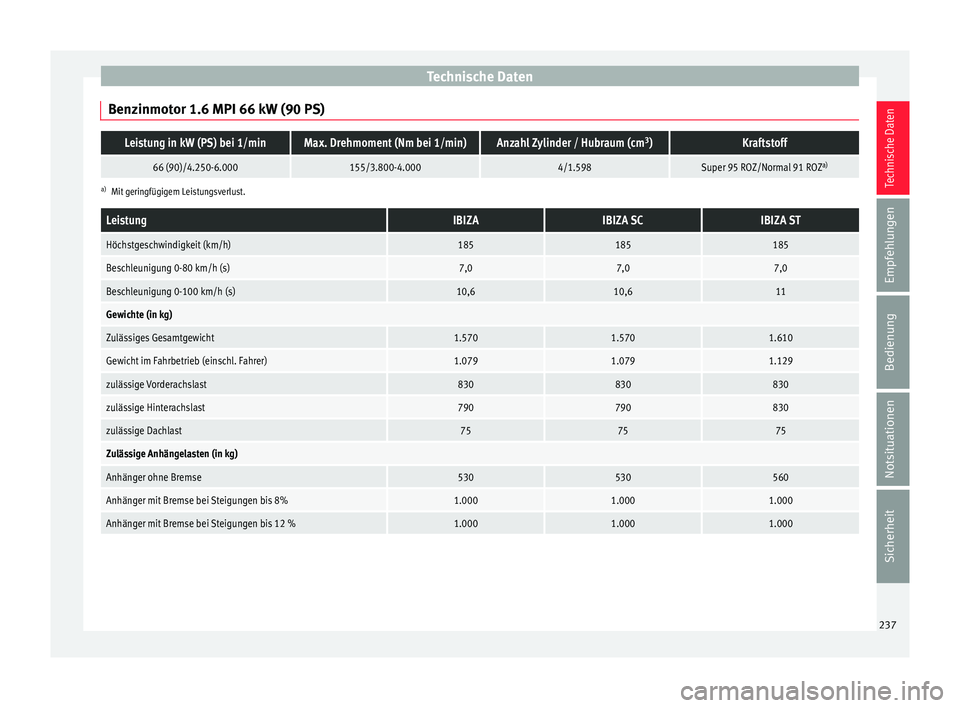

Benzinmotor 1.6 MPI 66 kW (90 PS)Leistung in kW (PS) bei 1/minMax. Drehmoment (Nm bei 1/min)Anzahl Zylinder / Hubraum (cm 3
)Kraftstoff
66 (90)/4.250-6.000155/3.800-4.0004/1.598Super 95 ROZ/Normal 91 ROZ a)
a)
Mit geringfügigem Leistungsverlust.
LeistungIBIZAIBIZA SCIBIZA ST
Höchstgeschwindigkeit (km/h)185185185
Beschleunigung 0-80 km/h (s)7,07,07,0
Beschleunigung 0-100 km/h (s)10,610,611
Gewichte (in kg)
Zulässiges Gesamtgewicht1.5701.5701.610
Gewicht im Fahrbetrieb (einschl. Fahrer)1.0791.0791.129
zulässige Vorderachslast830830830
zulässige Hinterachslast790790830
zulässige Dachlast757575
Zulässige Anhängelasten (in kg)
Anhänger ohne Bremse530530560
Anhänger mit Bremse bei Steigungen bis 8%1.0001.0001.000
Anhänger mit Bremse bei Steigungen bis 12 %1.0001.0001.000 237
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Technische Daten

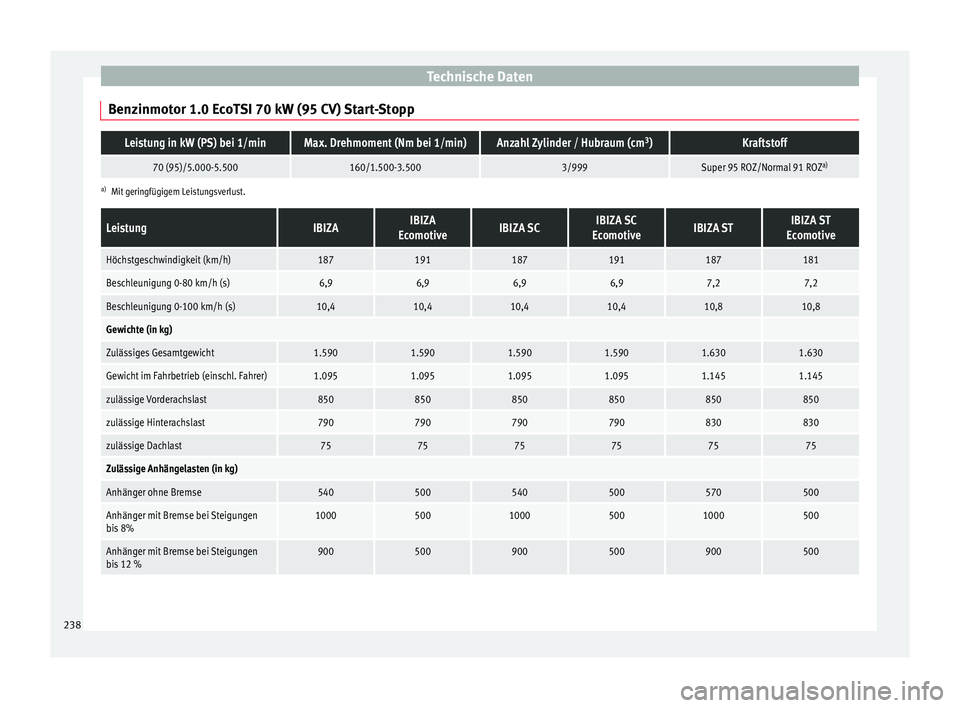

Benzinmotor 1.0 EcoTSI 70 kW (95 CV) Start-StoppLeistung in kW (PS) bei 1/minMax. Drehmoment (Nm bei 1/min)Anzahl Zylinder / Hubraum (cm 3
)Kraftstoff
70 (95)/5.000-5.500160/1.500-3.5003/999Super 95 ROZ/Normal 91 ROZ a)
a)
Mit geringfügigem Leistungsverlust.
LeistungIBIZAIBIZA
EcomotiveIBIZA SCIBIZA SC
EcomotiveIBIZA STIBIZA ST
Ecomotive
Höchstgeschwindigkeit (km/h)187191187191187181
Beschleunigung 0-80 km/h (s)6,96,96,96,97,27,2
Beschleunigung 0-100 km/h (s)10,410,410,410,410,810,8
Gewichte (in kg)
Zulässiges Gesamtgewicht1.5901.5901.5901.5901.6301.630
Gewicht im Fahrbetrieb (einschl. Fahrer)1.0951.0951.0951.0951.1451.145
zulässige Vorderachslast850850850850850850
zulässige Hinterachslast790790790790830830
zulässige Dachlast757575757575
Zulässige Anhängelasten (in kg)
Anhänger ohne Bremse540500540500570500
Anhänger mit Bremse bei Steigungen
bis 8%100050010005001000500
Anhänger mit Bremse bei Steigungen
bis 12 %900500900500900500 238
