Seat Ibiza 5D 2016 Owner's manual Edition 11.16

Technical specifications

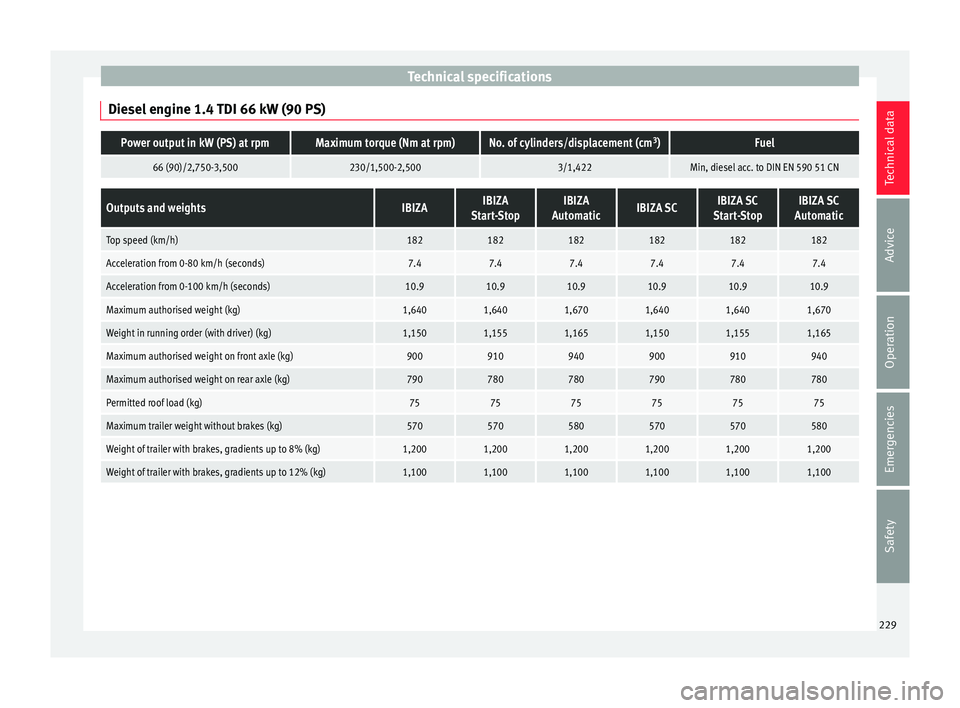

Diesel engine 1.4 TDI 66 kW (90 PS)Power output in kW (PS) at rpmMaximum torque (Nm at rpm)No. of cylinders/displacement (cm 3
)Fuel
66 (90)/2,750-3,500230/1,500-2,5003/1,422Min, diesel acc. to DIN EN 590 51 CN
Outputs and weightsIBIZAIBIZA
Start-StopIBIZA
AutomaticIBIZA SCIBIZA SC
Start-StopIBIZA SC
Automatic
Top speed (km/h)182182182182182182
Acceleration from 0-80 km/h (seconds)7.47.47.47.47.47.4
Acceleration from 0-100 km/h (seconds)10.910.910.910.910.910.9
Maximum authorised weight (kg)1,6401,6401,6701,6401,6401,670
Weight in running order (with driver) (kg)1,1501,1551,1651,1501,1551,165
Maximum authorised weight on front axle (kg)900910940900910940
Maximum authorised weight on rear axle (kg)790780780790780780
Permitted roof load (kg)757575757575
Maximum trailer weight without brakes (kg)570570580570570580
Weight of trailer with brakes, gradients up to 8% (kg)1,2001,2001,2001,2001,2001,200
Weight of trailer with brakes, gradients up to 12% (kg)1,1001,1001,1001,1001,1001,100 229
Technical data
Advice
Operation
Emergencies
Safety

Technical data

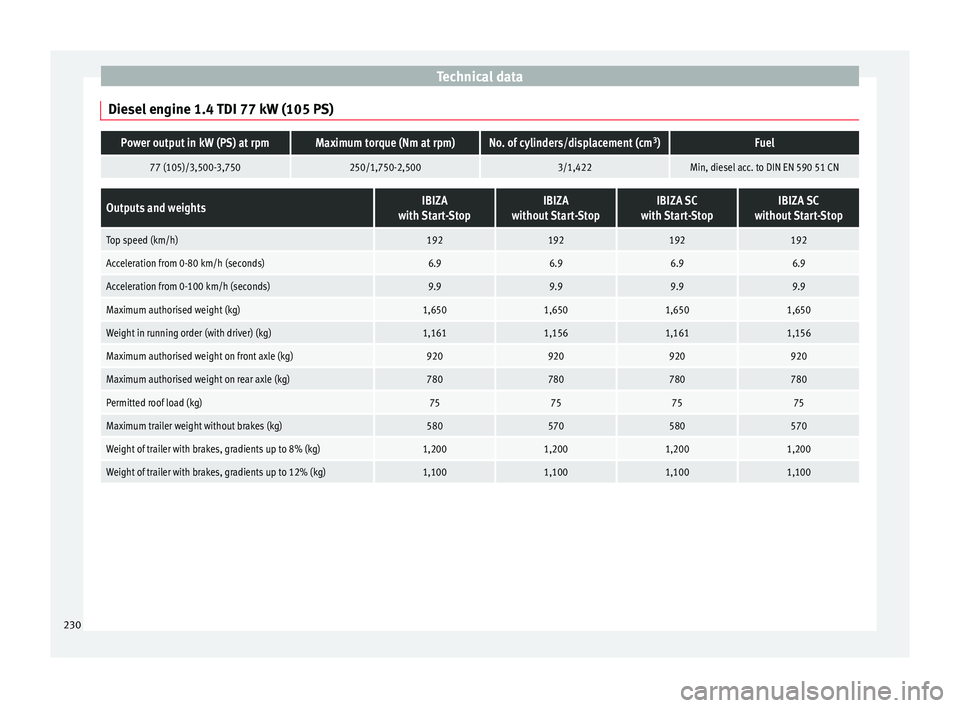

Diesel engine 1.4 TDI 77 kW (105 PS)Power output in kW (PS) at rpmMaximum torque (Nm at rpm)No. of cylinders/displacement (cm 3
)Fuel
77 (105)/3,500-3,750250/1,750-2,5003/1,422Min, diesel acc. to DIN EN 590 51 CN
Outputs and weightsIBIZA
with Start-StopIBIZA
without Start-StopIBIZA SC
with Start-StopIBIZA SC
without Start-Stop
Top speed (km/h)192192192192
Acceleration from 0-80 km/h (seconds)6.96.96.96.9
Acceleration from 0-100 km/h (seconds)9.99.99.99.9
Maximum authorised weight (kg)1,6501,6501,6501,650
Weight in running order (with driver) (kg)1,1611,1561,1611,156
Maximum authorised weight on front axle (kg)920920920920
Maximum authorised weight on rear axle (kg)780780780780
Permitted roof load (kg)75757575
Maximum trailer weight without brakes (kg)580570580570
Weight of trailer with brakes, gradients up to 8% (kg)1,2001,2001,2001,200
Weight of trailer with brakes, gradients up to 12% (kg)1,1001,1001,1001,100 230

Technical specifications

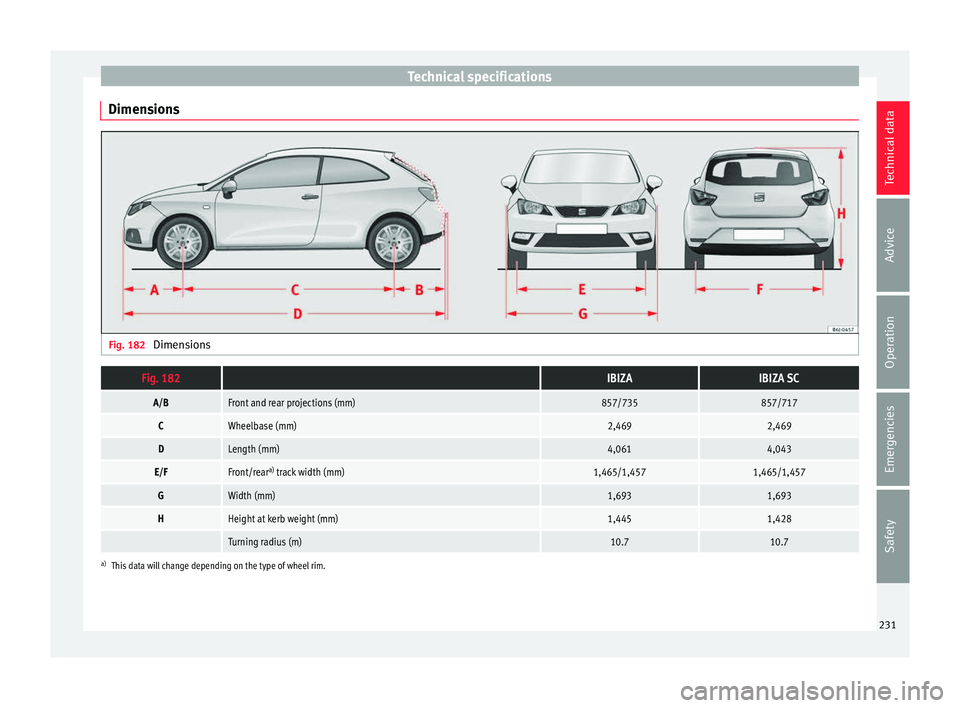

Dimensions Fig. 182
DimensionsFig. 182 IBIZAIBIZA SC
A/BFront and rear projections (mm)857/735857/717
CWheelbase (mm)2,4692,469
DLength (mm)4,0614,043
E/FFront/rear a)
track width (mm)1,465/1,4571,465/1,457
GWidth (mm)1,6931,693
HHeight at kerb weight (mm)1,4451,428
Turning radius (m)10.710.7
a) This data will change depending on the type of wheel rim.
231
Technical data
Advice
Operation
Emergencies
Safety

Index

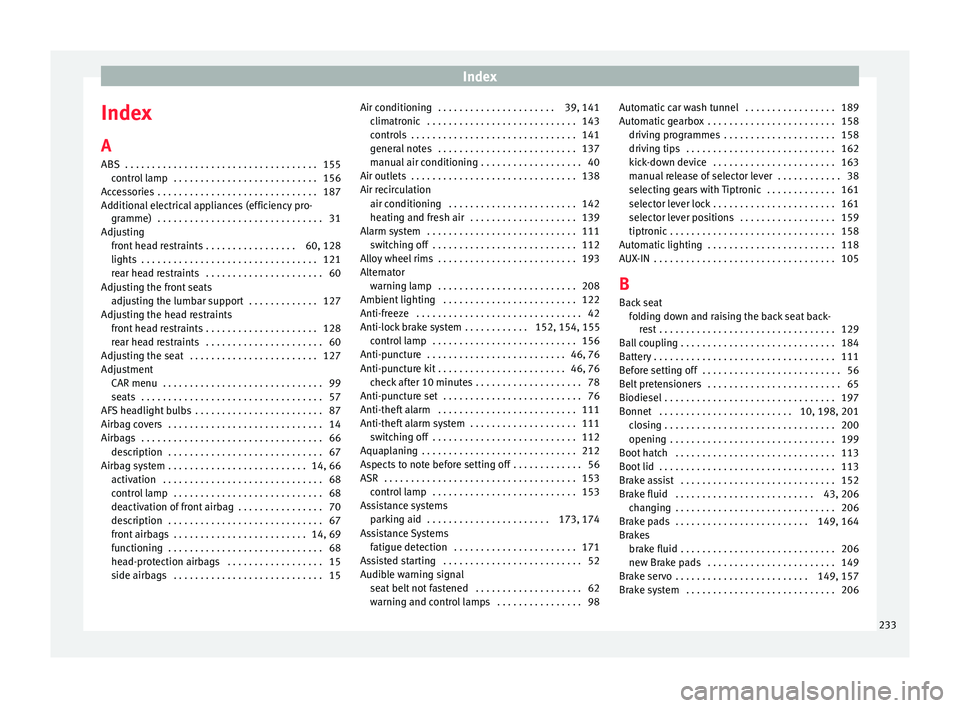

Index
A
ABS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
155
c ontr
ol lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187
Additional electrical appliances (efficiency pro- gramme) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Adjusting front head restraints . . . . . . . . . . . . . . . . . 60, 128
lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121
rear head restraints . . . . . . . . . . . . . . . . . . . . . . 60
Adjusting the front seats adjusting the lumbar support . . . . . . . . . . . . . 127
Adjusting the head restraints front head restraints . . . . . . . . . . . . . . . . . . . . . 128
rear head restraints . . . . . . . . . . . . . . . . . . . . . . 60
Adjusting the seat . . . . . . . . . . . . . . . . . . . . . . . . 127
Adjustment CAR menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
seats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
AFS headlight bulbs . . . . . . . . . . . . . . . . . . . . . . . . 87
Airbag covers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66 description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
Airbag system . . . . . . . . . . . . . . . . . . . . . . . . . . 14, 66 activation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
control lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
deactivation of front airbag . . . . . . . . . . . . . . . . 70
description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
front airbags . . . . . . . . . . . . . . . . . . . . . . . . . 14, 69
functioning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
head-protection airbags . . . . . . . . . . . . . . . . . . 15
side airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 Air conditioning . . . . . . . . . . . . . . . . . . . . . . 39, 141
climatr onic . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141
general notes . . . . . . . . . . . . . . . . . . . . . . . . . . 137
manual air conditioning . . . . . . . . . . . . . . . . . . . 40
Air outlets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138
Air recirculation air conditioning . . . . . . . . . . . . . . . . . . . . . . . . 142
heating and fresh air . . . . . . . . . . . . . . . . . . . . 139
Alarm system . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111 switching off . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
Alloy wheel rims . . . . . . . . . . . . . . . . . . . . . . . . . . 193
Alternator warning lamp . . . . . . . . . . . . . . . . . . . . . . . . . . 208
Ambient lighting . . . . . . . . . . . . . . . . . . . . . . . . . 122
Anti-freeze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Anti-lock brake system . . . . . . . . . . . . 152, 154, 155 control lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
Anti-puncture . . . . . . . . . . . . . . . . . . . . . . . . . . 46, 76
Anti-puncture kit . . . . . . . . . . . . . . . . . . . . . . . . 46, 76 check after 10 minutes . . . . . . . . . . . . . . . . . . . . 78
Anti-puncture set . . . . . . . . . . . . . . . . . . . . . . . . . . 76
Anti-theft alarm . . . . . . . . . . . . . . . . . . . . . . . . . . 111
Anti-theft alarm system . . . . . . . . . . . . . . . . . . . . 111 switching off . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
Aquaplaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 212
Aspects to note before setting off . . . . . . . . . . . . . 56
ASR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153 control lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 153
Assistance systems parking aid . . . . . . . . . . . . . . . . . . . . . . . 173, 174
Assistance Systems fatigue detection . . . . . . . . . . . . . . . . . . . . . . . 171
Assisted starting . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Audible warning signal seat belt not fastened . . . . . . . . . . . . . . . . . . . . 62
warning and control lamps . . . . . . . . . . . . . . . . 98 Automatic car wash tunnel . . . . . . . . . . . . . . . . . 189
Automatic
gearbox . . . . . . . . . . . . . . . . . . . . . . . . 158
driving programmes . . . . . . . . . . . . . . . . . . . . . 158
driving tips . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162
kick-down device . . . . . . . . . . . . . . . . . . . . . . . 163
manual release of selector lever . . . . . . . . . . . . 38
selecting gears with Tiptronic . . . . . . . . . . . . . 161
selector lever lock . . . . . . . . . . . . . . . . . . . . . . . 161
selector lever positions . . . . . . . . . . . . . . . . . . 159
tiptronic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158
Automatic lighting . . . . . . . . . . . . . . . . . . . . . . . . 118
AUX-IN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105
B Back seat folding down and raising the back seat back-rest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129
Ball coupling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184
Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
Before setting off . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Belt pretensioners . . . . . . . . . . . . . . . . . . . . . . . . . 65
Biodiesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197
Bonnet . . . . . . . . . . . . . . . . . . . . . . . . . 10, 198, 201 closing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200
opening . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199
Boot hatch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
Boot lid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
Brake assist . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152
Brake fluid . . . . . . . . . . . . . . . . . . . . . . . . . . 43, 206 changing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 206
Brake pads . . . . . . . . . . . . . . . . . . . . . . . . . 149, 164
Brakes brake fluid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 206
new Brake pads . . . . . . . . . . . . . . . . . . . . . . . . 149
Brake servo . . . . . . . . . . . . . . . . . . . . . . . . . 149, 157
Brake system . . . . . . . . . . . . . . . . . . . . . . . . . . . . 206
233

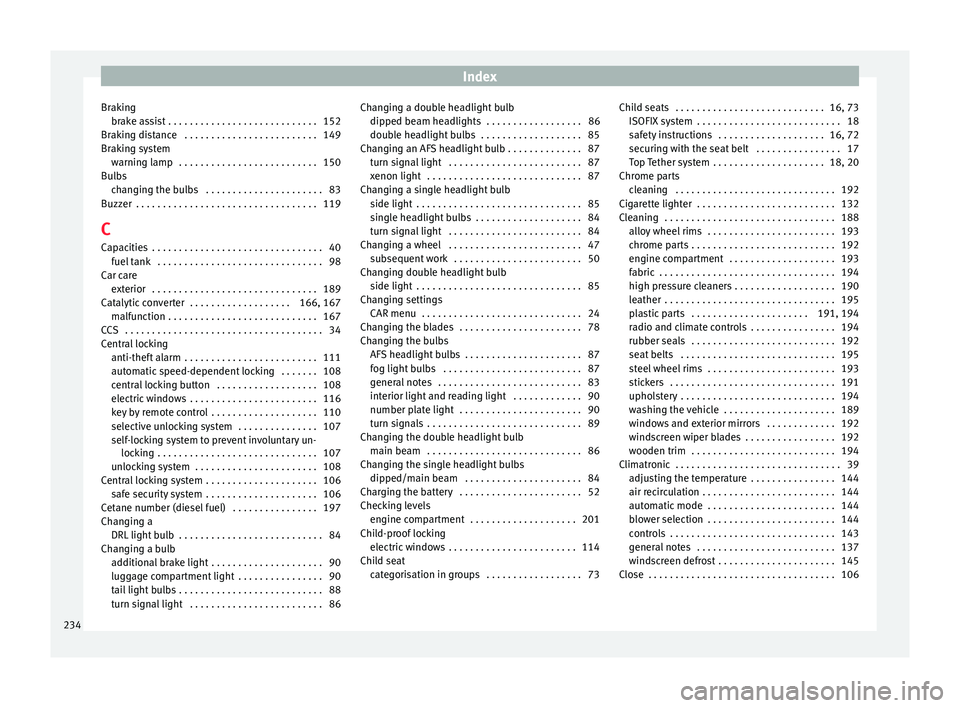

Index
Braking brak
e a
ssist . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152
Braking distance . . . . . . . . . . . . . . . . . . . . . . . . . 149
Braking system warning lamp . . . . . . . . . . . . . . . . . . . . . . . . . . 150
Bulbs changing the bulbs . . . . . . . . . . . . . . . . . . . . . . 83
Buzzer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
C Capacities . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 fuel tank . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
Car care exterior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 189
Catalytic converter . . . . . . . . . . . . . . . . . . . 166, 167 malfunction . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
CCS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Central locking anti-theft alarm . . . . . . . . . . . . . . . . . . . . . . . . . 111
automatic speed-dependent locking . . . . . . . 108
central locking button . . . . . . . . . . . . . . . . . . . 108
electric windows . . . . . . . . . . . . . . . . . . . . . . . . 116
key by remote control . . . . . . . . . . . . . . . . . . . . 110
selective unlocking system . . . . . . . . . . . . . . . 107
self-locking system to prevent involuntary un-locking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107
unlocking system . . . . . . . . . . . . . . . . . . . . . . . 108
Central locking system . . . . . . . . . . . . . . . . . . . . . 106 safe security system . . . . . . . . . . . . . . . . . . . . . 106
Cetane number (diesel fuel) . . . . . . . . . . . . . . . . 197
Changing a DRL light bulb . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
Changing a bulb additional brake light . . . . . . . . . . . . . . . . . . . . . 90
luggage compartment light . . . . . . . . . . . . . . . . 90
tail light bulbs . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
turn signal light . . . . . . . . . . . . . . . . . . . . . . . . . 86 Changing a double headlight bulb
dipped beam he adlights . . . . . . . . . . . . . . . . . . 86
double headlight bulbs . . . . . . . . . . . . . . . . . . . 85
Changing an AFS headlight bulb . . . . . . . . . . . . . . 87 turn signal light . . . . . . . . . . . . . . . . . . . . . . . . . 87
xenon light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
Changing a single headlight bulb side light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
single headlight bulbs . . . . . . . . . . . . . . . . . . . . 84
turn signal light . . . . . . . . . . . . . . . . . . . . . . . . . 84
Changing a wheel . . . . . . . . . . . . . . . . . . . . . . . . . 47 subsequent work . . . . . . . . . . . . . . . . . . . . . . . . 50
Changing double headlight bulb side light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
Changing settings CAR menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Changing the blades . . . . . . . . . . . . . . . . . . . . . . . 78
Changing the bulbs AFS headlight bulbs . . . . . . . . . . . . . . . . . . . . . . 87
fog light bulbs . . . . . . . . . . . . . . . . . . . . . . . . . . 87
general notes . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
interior light and reading light . . . . . . . . . . . . . 90
number plate light . . . . . . . . . . . . . . . . . . . . . . . 90
turn signals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
Changing the double headlight bulb main beam . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
Changing the single headlight bulbs dipped/main beam . . . . . . . . . . . . . . . . . . . . . . 84
Charging the battery . . . . . . . . . . . . . . . . . . . . . . . 52
Checking levels engine compartment . . . . . . . . . . . . . . . . . . . . 201
Child-proof locking electric windows . . . . . . . . . . . . . . . . . . . . . . . . 114
Child seat categorisation in groups . . . . . . . . . . . . . . . . . . 73 Child seats . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16, 73
ISOFIX sys tem . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
safety instructions . . . . . . . . . . . . . . . . . . . . 16, 72
securing with the seat belt . . . . . . . . . . . . . . . . 17
Top Tether system . . . . . . . . . . . . . . . . . . . . . 18, 20
Chrome parts cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 192
Cigarette lighter . . . . . . . . . . . . . . . . . . . . . . . . . . 132
Cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188 alloy wheel rims . . . . . . . . . . . . . . . . . . . . . . . . 193
chrome parts . . . . . . . . . . . . . . . . . . . . . . . . . . . 192
engine compartment . . . . . . . . . . . . . . . . . . . . 193
fabric . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 194
high pressure cleaners . . . . . . . . . . . . . . . . . . . 190
leather . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 195
plastic parts . . . . . . . . . . . . . . . . . . . . . . 191, 194
radio and climate controls . . . . . . . . . . . . . . . . 194
rubber seals . . . . . . . . . . . . . . . . . . . . . . . . . . . 192
seat belts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 195
steel wheel rims . . . . . . . . . . . . . . . . . . . . . . . . 193
stickers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 191
upholstery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 194
washing the vehicle . . . . . . . . . . . . . . . . . . . . . 189
windows and exterior mirrors . . . . . . . . . . . . . 192
windscreen wiper blades . . . . . . . . . . . . . . . . . 192
wooden trim . . . . . . . . . . . . . . . . . . . . . . . . . . . 194
Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 adjusting the temperature . . . . . . . . . . . . . . . . 144
air recirculation . . . . . . . . . . . . . . . . . . . . . . . . . 144
automatic mode . . . . . . . . . . . . . . . . . . . . . . . . 144
blower selection . . . . . . . . . . . . . . . . . . . . . . . . 144
controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
general notes . . . . . . . . . . . . . . . . . . . . . . . . . . 137
windscreen defrost . . . . . . . . . . . . . . . . . . . . . . 145
Close . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106
234

Index
Closing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106 bonnet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
200
ti ltin
g panoramic roof . . . . . . . . . . . . . . . . . . . . 116
windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114
Coming Home . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
Coming Home Function . . . . . . . . . . . . . . . . . . . . 119
Contact key . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147
Control and warning lamps alternator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 208
anti-lock brake system (ABS) . . . . . . . . . . . . . . 156
ASR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153
braking system . . . . . . . . . . . . . . . . . . . . . . . . . 150
coolant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 204
diesel particulate filter . . . . . . . . . . . . . . 166, 168
EDL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155
emission control . . . . . . . . . . . . . . . . . . . . . . . . 168
engine oil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 202
ESC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152
instrument panel . . . . . . . . . . . . . . . . . . . . . . . . 37
lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117
steering column lock . . . . . . . . . . . . . . . . . . . . 145
windscreen washer fluid . . . . . . . . . . . . . . . . . 123
Controls and displays general instrument panel . . . . . . . . . . . . . . . . . . 93
Controls on the steering wheel operating the audio system . . . . . . . . . . . . . . . 102
operating the telephone and audio system . . 103
Convenience closing tilting panoramic sunroof . . . . . . . . . . . . . . . . 116
windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
Convenience opening windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
Coolant checking level . . . . . . . . . . . . . . . . . . . . . . . . . . 205
Coolant level control lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 204 Coolant temperature
contro l lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 204
safety instructions . . . . . . . . . . . . . . . . . . . . . . 205
cooling system checking coolant . . . . . . . . . . . . . . . . . . . . . . . 205
Cooling system checking coolant . . . . . . . . . . . . . . . . . . . . . . . 204
coolant temperature gauge . . . . . . . . . . . . . . . . 97
topping up coolant . . . . . . . . . . . . . . . . . 204, 205
Correct position . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
Correct sitting position front passenger . . . . . . . . . . . . . . . . . . . . . . . . . 58
rear seat passengers . . . . . . . . . . . . . . . . . . . . . 59
Cruise control . . . . . . . . . . . . . . . . . . . . . . . . 34, 180 adjusting the stored speed . . . . . . . . . . . . . . . 181
complete deactivation . . . . . . . . . . . . . . . . . . . 182
control lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 180
temporary deactivation . . . . . . . . . . . . . . . . . . 181
Current . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133
D Dangers in not using the seat belt . . . . . . . . . . . . 63
Dash panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Data sticker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 216
Deactivating the front passenger front airbag . . . 14
Deactivation of front airbag . . . . . . . . . . . . . . . . . . 70
Diesel diesel particulate filter . . . . . . . . . . . . . . . . . . . 166
refuelling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197
Diesel engine particulate filter . . . . . . . . . . . . . . 167
Diesel particulate filter malfunction . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
Digital clock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 231
Direction of rotation tyres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94, 95 Disposal
seat belt tensioners . . . . . . . . . . . . . . . . . . . . . . 66
Door handle de-icing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 192
Door lock de-icing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 192
Door lock cylinder de-icing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 192
Door release lever . . . . . . . . . . . . . . . . . . . . . . . . . 93
Doors childproof locks . . . . . . . . . . . . . . . . . . . . . . . . 109
opening and closing . . . . . . . . . . . . . . . . . . . . . . 9
Double headlight bulbs . . . . . . . . . . . . . . . . . . . . . 85
Driver see Correct sitting position . . . . . . . . . 57, 58, 59
Driver information system additional electrical appliances . . . . . . . . . . . . 31
assist systems . . . . . . . . . . . . . . . . . . . . . . . . . . 29
bonnet, rear lid and doors open . . . . . . . . . . . . 28
engine oil temperature . . . . . . . . . . . . . . . . . . . . 31
gear-change indicator . . . . . . . . . . . . . . . . . . . . 28
journey data . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
outside temperature . . . . . . . . . . . . . . . . . . . . . . 27
saving tips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
service intervals . . . . . . . . . . . . . . . . . . . . . . . . . 33
speed warning . . . . . . . . . . . . . . . . . . . . . . . . . . 32
timer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
warning and information messages . . . . . . . . . 29
Driving driving abroad . . . . . . . . . . . . . . . . . . . . . . . . . 169
driving through water . . . . . . . . . . . . . . . . . . . . 169
economical driving . . . . . . . . . . . . . . . . . . . . . . 165
with a trailer . . . . . . . . . . . . . . . . . . . . . . . . . . . 184
235

Index
Driving abroad he a
dlights
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169
petrol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169
Driving assistance systems cruise control . . . . . . . . . . . . . . . . . . . . . . . . . . 180
Driving data data summary . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
memory . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Driving on flooded roads . . . . . . . . . . . . . . . . . . . 169
Driving safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Driving with a trailer . . . . . . . . . . . . . . . . . . . . . . . 183
DSG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158
Duplicate keys . . . . . . . . . . . . . . . . . . . . . . . . . . . 110
Dust and pollen filter . . . . . . . . . . . . . . . . . . . . . . 137
Dynamic headlight range control . . . . . . . . . . . . 121
E E10 see Ethanol (fuel) . . . . . . . . . . . . . . . . . . . . . . . 196
Easy Connect . . . . . . . . . . . . . . . . . . . . . . . . . . 24, 99
EDL see Electronic differential lock . . . . . . . . . . . . . 154
EDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154
Efficiency programme additional electrical appliances . . . . . . . . . . . . 31
saving tips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Electrical power socket . . . . . . . . . . . . . . . . . . . . 133
Electric windows . . . . . . . . . . . . . . . . . . . . . . 11, 114 convenience opening/closing . . . . . . . . . . . . . 116
Electrolyte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 209
Electronic differential lock . . . . . . . . . . . . . 152, 154 control lamp . . . . . . . . . . . . . . . . . . . . . . 155, 156
Electronic differential lock (XDS) . . . . . . . . . . . . . 156
Electronic immobiliser . . . . . . . . . . . . . . . . . . . . . 147
Electronic stability control (ESC) . . . . . . . . . . . . . 154
Electronic Stability Control (ESC) . . . . . . . . . . . . 152 Emergencies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
bul bs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
changing a wheel . . . . . . . . . . . . . . . . . . . . . . . . 47
changing the battery . . . . . . . . . . . . . . . . . . . . 209
emergency towing of the vehicle . . . . . . . . . . . . 51
emergency warning triangle . . . . . . . . . . . . . . . 75
fire extinguisher . . . . . . . . . . . . . . . . . . . . . . . . . 75
first-aid kit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
fuses . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
hazard warning lights . . . . . . . . . . . . . . . . . . . 121
Jump leads . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
panoramic/tilting sunroof . . . . . . . . . . . . . . . . . 11
puncture . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
replacing a blown fuse . . . . . . . . . . . . . . . . . . . . 44
spare wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
vehicle tools . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
Emergency operation selector lever . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Emergency warning triangle . . . . . . . . . . . . . . . . . 75
Emission control system control lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 168
Emissions data . . . . . . . . . . . . . . . . . . . . . . . . . . . 216
Engine assisted starting . . . . . . . . . . . . . . . . . . . . . . . . . 52
running in . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164
Start-Stop system . . . . . . . . . . . . . . . . . . . . . . . 170
Engine compartment . . . . . . . . . . . . . . 10, 198, 201 battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 207
brake fluid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 206
closing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200
coolant . . . . . . . . . . . . . . . . . . . . . . . . . . 204, 205
engine oil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 203
opening . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199
safety notes . . . . . . . . . . . . . . . . . . . . . . . . . . . 198
windscreen washer liquid . . . . . . . . . . . . . . . . 207 Engine coolant . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
check ing level . . . . . . . . . . . . . . . . . . . . . . . . . . 204
G12 plus-plus . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
G13 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Engine data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 219
Engine fault control lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 168
Engine management . . . . . . . . . . . . . . . . . . . . . . 166 control lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 168
Engine oil . . . . . . . . . . . . . . . . . . . . . . . . . . . 41, 201 changing . . . . . . . . . . . . . . . . . . . . . . . . . 201, 204
check oil level . . . . . . . . . . . . . . . . . . . . . . . . . . 203
consumption . . . . . . . . . . . . . . . . . . . . . . . . . . . 203
diesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201
engine oil dipstick . . . . . . . . . . . . . . . . . . . . . . 203
inspection service . . . . . . . . . . . . . . . . . . . . . . 201
maintenance intervals . . . . . . . . . . . . . . . . . . . 201
oil properties . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
specifications . . . . . . . . . . . . . . . . . . . . . . . . . . 201
temperature display . . . . . . . . . . . . . . . . . . . . . . 31
topping up . . . . . . . . . . . . . . . . . . . . . . . . . . . . 203
Engine oil pressure control lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 202
Environment ecological driving . . . . . . . . . . . . . . . . . . . . . . . 165
environmental compatibility . . . . . . . . . . . . . . 164
Environmental tips refuelling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196
Equipment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187
ESC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152 electronic stability control . . . . . . . . . . . 152, 154
sport mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154
see also Electronic Stability Control (ESC) . . . 152
Ethanol (fuel) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196
Exhaust gas emission control system . . . . . . . . . 167
236

Index
Exhaust gas purification system cat
alytic
converter . . . . . . . . . . . . . . . . . . . . . . 166
diesel particulate filter . . . . . . . . . . . . . . . . . . . 166
Extending the luggage compartment . . . . . . . . . . . . . . . . 129
exterior lighting changing the bulbs . . . . . . . . . . . . . . . . . . . . . . 83
Exterior mirrors . . . . . . . . . . . . . . . . . . . . . . . . . . . 125 adjusting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
folding in electrically . . . . . . . . . . . . . . . . . . . . 126
folding in manually . . . . . . . . . . . . . . . . . . . . . 125
heated . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
Exterior view . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5, 6
F Fabric: cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . 194
Fastening rings . . . . . . . . . . . . . . . . . . . . . . . . . . . 134
Fatigue detection . . . . . . . . . . . . . . . . . . . . . . . . . 171
Fault in electronic differential lock (EDL) control lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 155
Faulty bulbs changing the bulbs . . . . . . . . . . . . . . . . . . . . . . 83
Filling the fuel tank . . . . . . . . . . . . . . . . . . . . . . . 196
Filling the tank . . . . . . . . . . . . . . . . . . . . . . . . . . . 196 fuel gauge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
Fire extinguisher . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
First-aid kit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
Floor mats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
Fluid Level control . . . . . . . . . . . . . . . . . . . . . . . . . 40
Fog-light bulb FR version . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
Fog light bulb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
Front airbags . . . . . . . . . . . . . . . . . . . . . . . . . . 14, 69 safety instructions . . . . . . . . . . . . . . . . . . . . . . . 69
Front ashtray . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132
Front drink holder . . . . . . . . . . . . . . . . . . . . . . . . . 131 Front passenger front airbag
contro l lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
deactivation . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Front seat manual adjustment . . . . . . . . . . . . . . . . . . . . . . 12
Front seat backrest folding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127
lifting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127
Fuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41, 196 consumption . . . . . . . . . . . . . . . . . . . . . . . . . . . 217
diesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197
ethanol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196
fuel gauge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
refuelling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196
saving . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165
Fuel consumption . . . . . . . . . . . . . . . . . . . . . . . . . 165 why does fuel consumption increase? . . . . . . 167
Fuel tank cap opening and closing . . . . . . . . . . . . . . . . . . . . . 41
Fuel tank flap opening and closing . . . . . . . . . . . . . . . . . . . . . 41
Fuses . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44, 80 fuse box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
identifying blown fuses . . . . . . . . . . . . . . . . . . . 45
identifying by colours . . . . . . . . . . . . . . . . . . . . . 44
preparation before replacing . . . . . . . . . . . . . . . 44
replacing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
G
Gear-change indicator . . . . . . . . . . . . . . . . . 28, 158
Gearbox lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Gear change . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37 automatic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
changing gears (manual gearbox) . . . . . . . . . 158
manual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
manual gear change . . . . . . . . . . . . . . . . . . . . . 158
Gear engaged . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37 Gear recommendation . . . . . . . . . . . . . . . . . . . . . . 28
General in
strument panel
controls and displays . . . . . . . . . . . . . . . . . . . . . 93
turn signal and main beam lever . . . . . . . . . . . 119
warning and indication lamps . . . . . . . . . . . . . . 35
General overview of the engine compartment . . 201
Glove compartment . . . . . . . . . . . . . . . . . . . . . . . 130
Glow plug system . . . . . . . . . . . . . . . . . . . . . . . . . 149
H
Handbrake . . . . . . . . . . . . . . . . . . . . . . . . . 149, 150 warning lamp . . . . . . . . . . . . . . . . . . . . . . . . . . 151
Hazard warning lights . . . . . . . . . . . . . . . . . 22, 121
HBA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155
Head-on collisions and the laws of physics . . . . . 63
Head-protection airbags description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
safety instructions . . . . . . . . . . . . . . . . . . . . . . . 15
Headlight range control . . . . . . . . . . . . . . . . . . . . 121
Headlights driving abroad . . . . . . . . . . . . . . . . . . . . . . . . . 169
fog lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
headlight washer . . . . . . . . . . . . . . . . . . . . . . . 125
Head restraints . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 adjustment . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
front head restraints . . . . . . . . . . . . . . . . . . . . . . 60
rear head restraints . . . . . . . . . . . . . . . . . . . . . . 60
Headrests . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 adjustment . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
front . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
rear . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Heated rear window heating element wires . . . . . . . . . . . . . . . . . . . 192
switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
Heating . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140 defrosting the windscreen . . . . . . . . . . . . . . . . 140
demisting the windscreen and side windows 140
237

Index
Heating and fresh air . . . . . . . . . . . . . . . . . . 40, 139
He atin
g and fr
esh air system
controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139
Heating system . . . . . . . . . . . . . . . . . . . . . . . . . . . 140
Hill driving assistant . . . . . . . . . . . . . . . . . . . . . . 157
Horn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
How to jump start . . . . . . . . . . . . . . . . . . . . . . . . . . 52 description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Hydraulic Brake Assist automatic hazard warning lights activation . . 155
I Identification plate . . . . . . . . . . . . . . . . . . . . . . . . 216
Identifying letters on engine . . . . . . . . . . . . . . . . 216
Ignition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21, 147
Ignition lock . . . . . . . . . . . . . . . . . . . . . . . . . 21, 147
Incorrect sitting position . . . . . . . . . . . . . . . . . . . . 59
Indications on the display . . . . . . . . . . . . . . . . . . . 95 assist systems submenu . . . . . . . . . . . . . . . . . . 29
compass . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
distance travelled . . . . . . . . . . . . . . . . . . . . . . . . 95
doors, bonnet and rear lid open . . . . . . . . . . . . 28
driver information system . . . . . . . . . . . . . . . . . 25
ECO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
journey data . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
MKB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
outside temperature . . . . . . . . . . . . . . . . . . . . . . 27
recommended gear . . . . . . . . . . . . . . . . . . . . . . 96
SEAT Drive Profile . . . . . . . . . . . . . . . . . . . . . . . 183
second speed display . . . . . . . . . . . . . . . . . . . . 96
selector lever position . . . . . . . . . . . . . . . . . . . . 96
selector lever positions . . . . . . . . . . . . . . . . . . 159
service intervals . . . . . . . . . . . . . . . . . . . . . . . . . 33
speed warning . . . . . . . . . . . . . . . . . . . . . . . . . . 96
Start-Stop . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
time . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
warning and information messages . . . . . . . . . 29 Infotainment system . . . . . . . . . . . . . . . . . . . . . . . 24
Inspection
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201
Inspection service . . . . . . . . . . . . . . . . . . . . . . . . 201
Instrument cluster . . . . . . . . . . . . . . . . . . . . . . . . . 94
Instrument panel . . . . . . . . . . . . . . . . . . . . . . . . . . 94 display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94, 95
instruments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
odometer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
service interval indication . . . . . . . . . . . . . . . . . 33
warning and control lamps . . . . . . . . . . . . . . . . 98
Interior lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Interior mirror . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125 anti-dazzle . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
Interior view left guide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
right-hand drive . . . . . . . . . . . . . . . . . . . . . . . . . . 8
ISOFIX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18, 20
ISOFIX system . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
ISOFIX System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
J Jack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47 mounting points . . . . . . . . . . . . . . . . . . . . . . . . . 48
Journey data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Jump leads . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
K
Key-operated switch . . . . . . . . . . . . . . . . . . . . . . . . 70
Key by remote control unlocking and locking . . . . . . . . . . . . . . . . . . . 110
Keys replacing the battery . . . . . . . . . . . . . . . . . . . . 111
spare key . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110
synchronise . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
unlocking and locking . . . . . . . . . . . . . . . . . . . 110
vehicle key . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110 Kick-down

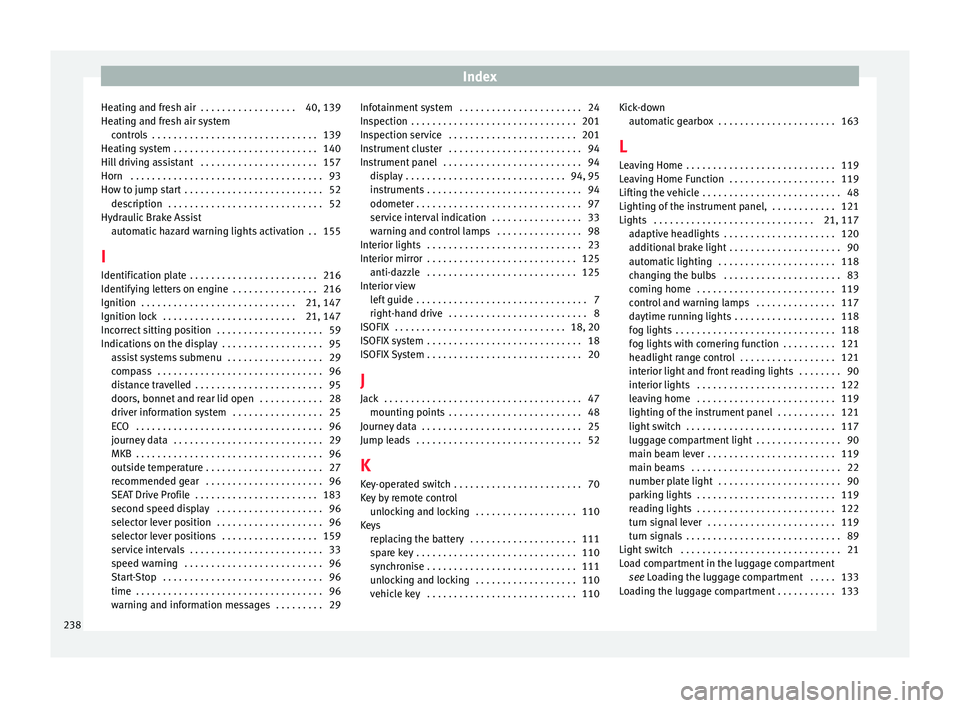

automatic gearbox . . . . . . . . . . . . . . . . . . . . . . 163
L
Leaving Home . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
Leaving Home Function . . . . . . . . . . . . . . . . . . . . 119
Lifting the vehicle . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Lighting of the instrument panel, . . . . . . . . . . . . 121
Lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21, 117 adaptive headlights . . . . . . . . . . . . . . . . . . . . . 120
additional brake light . . . . . . . . . . . . . . . . . . . . . 90
automatic lighting . . . . . . . . . . . . . . . . . . . . . . 118
changing the bulbs . . . . . . . . . . . . . . . . . . . . . . 83
coming home . . . . . . . . . . . . . . . . . . . . . . . . . . 119
control and warning lamps . . . . . . . . . . . . . . . 117
daytime running lights . . . . . . . . . . . . . . . . . . . 118
fog lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118
fog lights with cornering function . . . . . . . . . . 121
headlight range control . . . . . . . . . . . . . . . . . . 121
interior light and front reading lights . . . . . . . . 90
interior lights . . . . . . . . . . . . . . . . . . . . . . . . . . 122
leaving home . . . . . . . . . . . . . . . . . . . . . . . . . . 119
lighting of the instrument panel . . . . . . . . . . . 121
light switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117
luggage compartment light . . . . . . . . . . . . . . . . 90
main beam lever . . . . . . . . . . . . . . . . . . . . . . . . 119
main beams . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
number plate light . . . . . . . . . . . . . . . . . . . . . . . 90
parking lights . . . . . . . . . . . . . . . . . . . . . . . . . . 119
reading lights . . . . . . . . . . . . . . . . . . . . . . . . . . 122
turn signal lever . . . . . . . . . . . . . . . . . . . . . . . . 119
turn signals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
Light switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Load compartment in the luggage compartment see Loading the luggage compartment . . . . . 133
Loading the luggage compartment . . . . . . . . . . . 133
238
