Sicherungen und Glühlampen
Hinweis
Im Fahrzeug befinden sich noch weitere Si-
cherungen als in diesem Kapitel angegeben.
Diese sollten nur von einem Fachbetrieb ge-
wechselt werden. Durchgebrannte Sicherungen
auswechseln

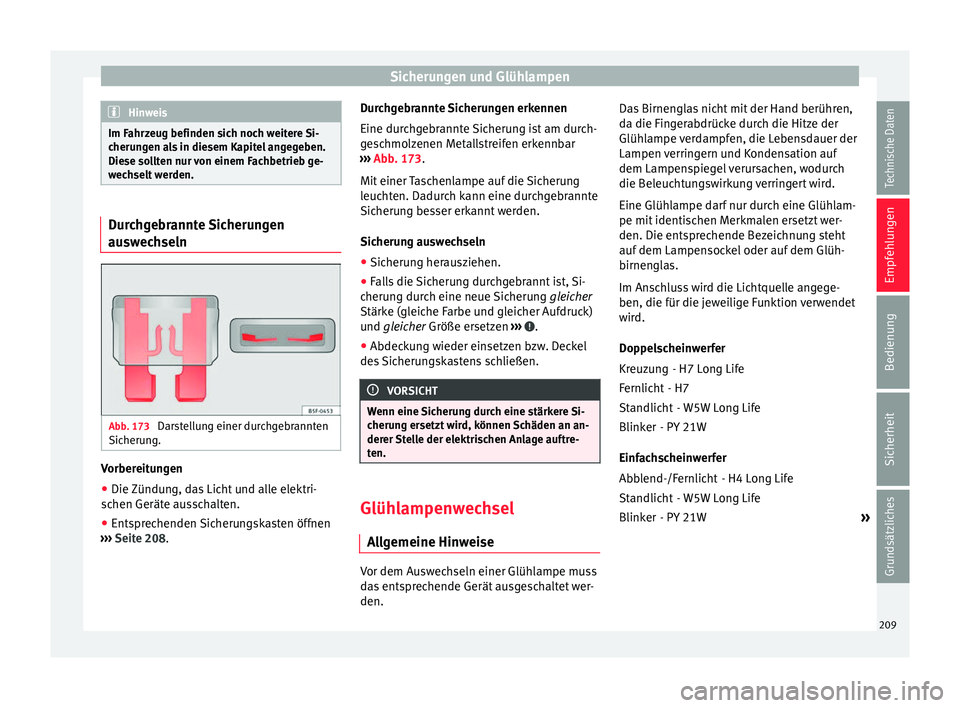

Abb. 173
Darstellung einer durchgebrannten
Sicherung. Vorbereitungen
● Die Zündung, das Licht und alle elektri-
schen Geräte ausschalten.
● Entsprechenden Sicherungskasten öffnen
››› Seite 208. Durchgebrannte Sicherungen erkennen
Eine durchgebrannte Sicherung ist am durch-
geschmolzenen Metallstreifen erkennbar
››› Abb. 173 .
Mit einer
Taschenlampe auf die Sicherung
leuchten. Dadurch kann eine durchgebrannte
Sicherung besser erkannt werden.
Sicherung auswechseln
● Sicherung herausziehen.
● Falls die Sicherung durchgebrannt ist, Si-
cherung durch eine neue Sicherung gleicher
Stärke (gleiche Farbe und gleicher Aufdruck)
und gleicher Größe ersetzen ›
›› .
● Abdeckung wieder einsetzen bzw. Deckel
des Sicherungskastens schließen. VORSICHT
Wenn eine Sicherung durch eine stärkere Si-
cherung ersetzt wird, können Schäden an an-
derer Stelle der elektrischen Anlage auftre-
ten. Glühlampenwechsel
Allgemeine Hinweise Vor dem Auswechseln einer Glühlampe muss
das entsprechende Gerät ausgeschaltet wer-
den.Das Birnenglas nicht mit der Hand berühren,
da die Fingerabdrücke durch die Hitze der
Glühlampe verdampfen, die Lebensdauer der
Lampen verringern und Kondensation auf
dem Lampenspiegel verursachen, wodurch
die Beleuchtungswirkung verringert wird.
Eine Glühlampe darf nur durch eine Glühlam-
pe mit identischen Merkmalen ersetzt wer-
den. Die entsprechende Bezeichnung steht
auf dem Lampensockel oder auf dem Glüh-
birnenglas.
Im Anschluss wird die Lichtquelle angege-
ben, die für die jeweilige Funktion verwendet
wird.
Doppelscheinwerfer
- H7 Long Life
- H7 - W5W Long Life
- PY 21W
Einfachscheinwerfer - H4 Long Life
- W5W Long Life
- PY 21W »
Kreuzung
Fernlicht
Standlicht
Blinker
Abblend-/Fernlicht
Standlicht
Blinker
209
Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches
Page 212 of 252
Empfehlungen

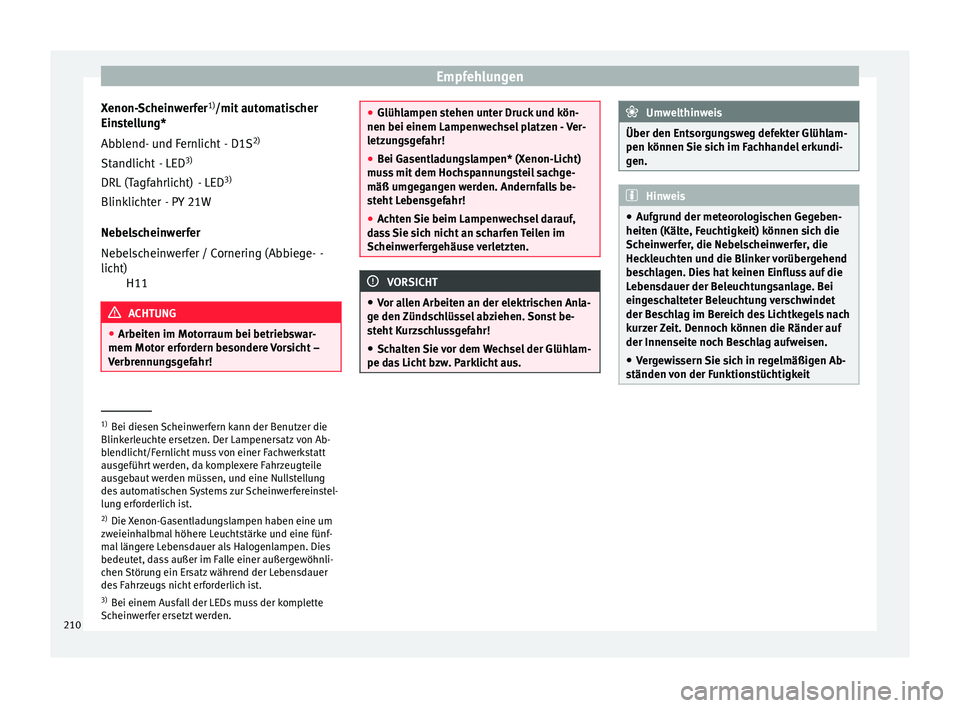

Xenon-Scheinwerfer 1)
/mit automatischer
Einstellung*
- D1S2)
- LED 3)
- LED 3)
- PY 21W
Nebelscheinwerfer -
H11 ACHTUNG
● Arbeiten im Motorraum bei betriebswar-
mem Motor erfordern besondere Vorsicht –
Verbrennungsgefahr! Abblend- und Fernlicht
Standlicht
DRL (Tagfahrlicht)
Blinklichter
Nebelscheinwerfer / Cornering (Abbiege-
licht) ●
Glühlampen stehen unter Druck und kön-
nen bei einem Lampenwechsel platzen - Ver-
letzungsgefahr!
● Bei Gasentladungslampen* (Xenon-Licht)
muss mit dem Hochspannungsteil sachge-
mäß umgegangen werden. Andernfalls be-
steht Lebensgefahr!
● Achten Sie beim Lampenwechsel darauf,
dass Sie sich nicht an scharfen Teilen im
Scheinwerfergehäuse verletzten. VORSICHT
● Vor allen Arbeiten an der elektrischen Anla-
ge den Zündschlüssel abziehen. Sonst be-
steht Kurzschlussgefahr!
● Schalten Sie vor dem Wechsel der Glühlam-
pe das Licht bzw. Parklicht aus. Umwelthinweis
Über den Entsorgungsweg defekter Glühlam-
pen können Sie sich im Fachhandel erkundi-
gen. Hinweis
● Aufgrund der meteorologischen Gegeben-
heiten (Kälte, Feuchtigkeit) können sich die
Scheinwerfer, die Nebelscheinwerfer, die
Heckleuchten und die Blinker vorübergehend
beschlagen. Dies hat keinen Einfluss auf die
Lebensdauer der Beleuchtungsanlage. Bei
eingeschalteter Beleuchtung verschwindet
der Beschlag im Bereich des Lichtkegels nach
kurzer Zeit. Dennoch können die Ränder auf
der Innenseite noch Beschlag aufweisen.
● Vergewissern Sie sich in regelmäßigen Ab-
ständen von der Funktionstüchtigkeit 1)
Bei diesen Scheinwerfern kann der Benutzer die
Blinkerleuchte ersetzen. Der Lampenersatz von Ab-
blendlicht/Fernlicht muss von einer Fachwerkstatt
ausgeführt werden, da komplexere Fahrzeugteile
ausgebaut werden müssen, und eine Nullstellung
des automatischen Systems zur Scheinwerfereinstel-
lung erforderlich ist.
2) Die Xenon-Gasentladungslampen haben eine um
zweieinhalbmal höhere Leuchtstärke und eine fünf-
mal längere Lebensdauer als Halogenlampen. Dies
bedeutet, dass außer im Falle einer außergewöhnli-
chen Störung ein Ersatz während der Lebensdauer
des Fahrzeugs nicht erforderlich ist.
3) Bei einem Ausfall der LEDs muss der komplette
Scheinwerfer ersetzt werden.
210
Page 213 of 252
Sicherungen und Glühlampen
sämtlicher Beleuchtungseinrichtungen Ihres
Fahrzeugs, vor allem der Außenbeleuchtung.
Das dient nicht nur Ihrer eigenen Sicherheit,
sondern auch der anderer Verkehrsteilneh-
mer.
● Besorgen Sie sich vor dem Lampenwechsel
die entsprechende Ersatzlampe.
● Fassen Sie den Glaskolben der Glühlampe
nur mit einem Tuch aus Stoff oder Papier
(nicht mit bloßer Hand) an. Die Reste des Fin-
gerabdrucks würden durch die Hitze der
brennenden Glühlampe verdampfen, sich auf
der Spiegeloberfläche ablagern und den Re-
flektor beschädigen. Glühlampen des
Einfachscheinwerfers ersetzen

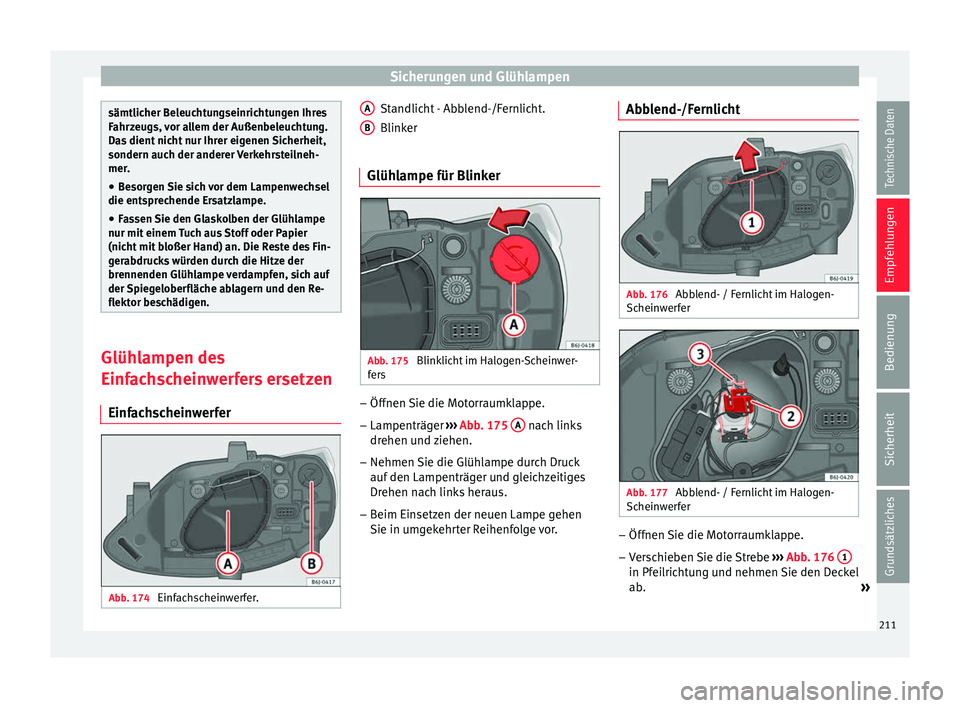

Einfachscheinwerfer Abb. 174
Einfachscheinwerfer. Standlicht - Abblend-/Fernlicht.
Blinker
Glühlampe für Blinker Abb. 175
Blinklicht im Halogen-Scheinwer-
fers –
Öffnen Sie die Motorraumklappe.
– Lampenträger ››› Abb. 175 A nach links
drehen und ziehen.
– Nehmen Sie die Glühlampe durch Druck
auf den Lampenträger und gleichzeitiges
Drehen nach links heraus.
– Beim Einsetzen der neuen Lampe gehen
Sie in umgekehrter Reihenfolge vor.
A B Abblend-/Fernlicht
Abb. 176
Abblend- / Fernlicht im Halogen-
Scheinwerfer Abb. 177
Abblend- / Fernlicht im Halogen-
Scheinwerfer –
Öffnen Sie die Motorraumklappe.
– Verschieben Sie die Strebe ››› Abb. 176 1 in Pfeilrichtung und nehmen Sie den Deckel
ab.
»
211Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches
Page 214 of 252
Empfehlungen
– Ziehen Sie den Stecker ››› Abb. 177 2 von
der Lampe ab.
– Nehmen Sie die Haltefeder ››› Abb. 177 3 durch Eindrücken und Rechtsdrehung ab.
– Nehmen Sie die Lampe heraus und setzen
Sie die neue Glühlampe so ein, dass die
Befestigungsnase des Tellers in der Auf-
nahme des Spiegels sitzt.
– Bringen Sie den Stecker an.
– Setzen Sie den Deckel auf und schließen
Sie die Strebe. Während der Tätigkeit da-
rauf achten, dass die Dichtung gut am Geh-
äusedeckel sitzt.
– Prüfen Sie die Funktion der neuen Glühlam-
pe.
Standlicht Abb. 178
Standlicht. –
Öffnen Sie die Motorraumklappe.
– Verschieben Sie die Strebe ››› Abb. 176 1 in Pfeilrichtung und nehmen Sie den Deckel
ab.
– Nehmen Sie den Lampenträger 4 ›››
Abb. 178 heraus.
– Ziehen
Sie die Glühlampe heraus.
– Gehen Sie beim Einsetzen der neuen Lam-
pe in umgekehrter Reihenfolge vor.

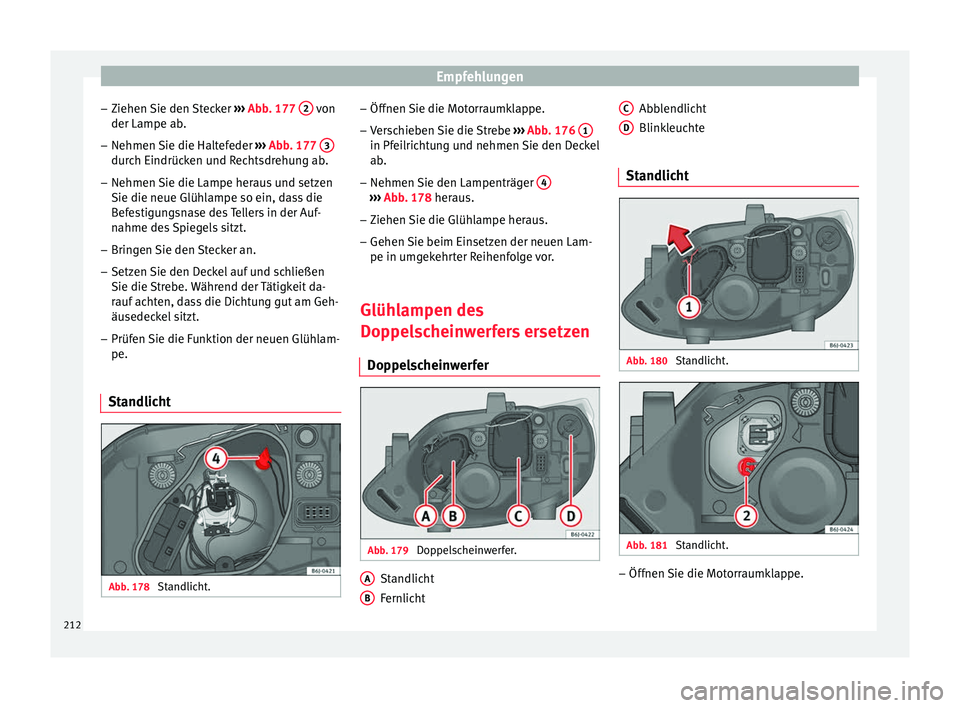

Glühlampen des
Doppelscheinwerfers ersetzen Doppelscheinwerfer Abb. 179
Doppelscheinwerfer. Standlicht
Fernlicht
A B Abblendlicht
Blinkleuchte
Standlicht Abb. 180
Standlicht. Abb. 181
Standlicht. –
Öffnen Sie die Motorraumklappe.
C D
212
Page 215 of 252
Sicherungen und Glühlampen
– Verschieben Sie die Strebe 1 in Pfeilrich-
tung und nehmen Sie den Deckel ab
››› Abb. 180 .
– Ziehen
Sie den Stecker ››› Abb. 181
2 nach außen ab.
– Nehmen Sie die Lampe durch ziehen he-
raus und setzen Sie die neue ein.
– Beim Einsetzen der neuen Lampe gehen
Sie in umgekehrter Reihenfolge vor.
– Setzen Sie den Deckel auf und schließen
Sie die Strebe. Während der Tätigkeit da-
rauf achten, dass die Dichtung gut am Geh-
äusedeckel sitzt.
– Prüfen Sie die Funktion der neuen Glühlam-
pe.

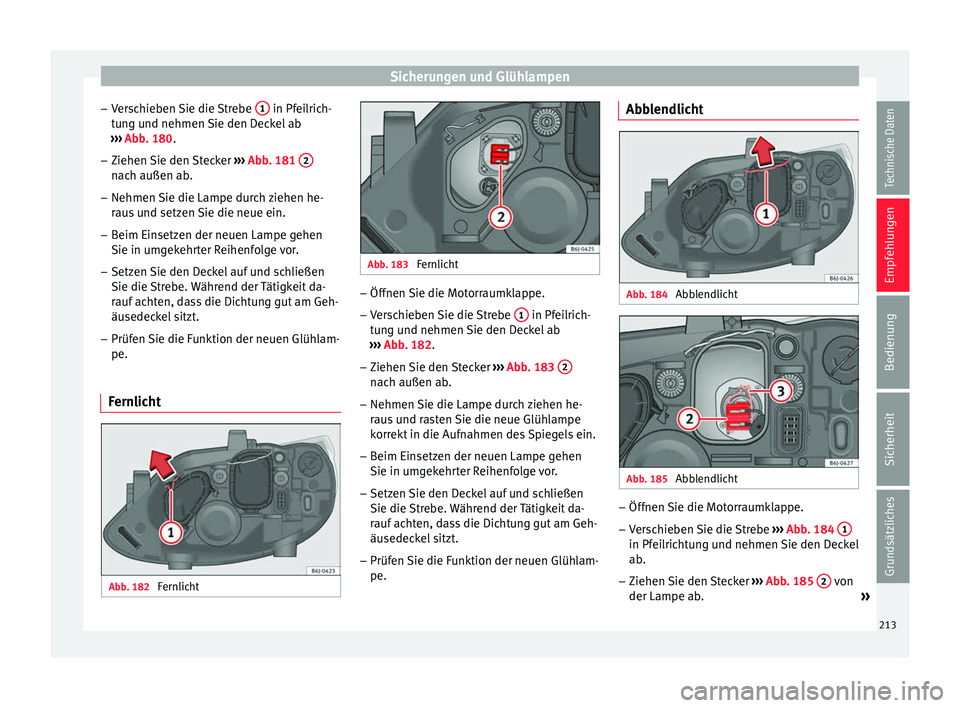

Fernlicht Abb. 182
Fernlicht Abb. 183
Fernlicht –
Öffnen Sie die Motorraumklappe.
– Verschieben Sie die Strebe 1 in Pfeilrich-
tung und nehmen Sie den Deckel ab
››› Abb. 182 .
– Ziehen
Sie den Stecker ››› Abb. 183
2 nach außen ab.
– Nehmen Sie die Lampe durch ziehen he-
raus und rasten Sie die neue Glühlampe
korrekt in die Aufnahmen des Spiegels ein.
– Beim Einsetzen der neuen Lampe gehen
Sie in umgekehrter Reihenfolge vor.
– Setzen Sie den Deckel auf und schließen
Sie die Strebe. Während der Tätigkeit da-
rauf achten, dass die Dichtung gut am Geh-
äusedeckel sitzt.
– Prüfen Sie die Funktion der neuen Glühlam-
pe. Abblendlicht
Abb. 184
Abblendlicht Abb. 185
Abblendlicht –
Öffnen Sie die Motorraumklappe.
– Verschieben Sie die Strebe ››› Abb. 184 1 in Pfeilrichtung und nehmen Sie den Deckel
ab.
– Ziehen Sie den Stecker ››› Abb. 185 2 von
der Lampe ab. »
213
Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches
Page 216 of 252
Empfehlungen
– Nehmen Sie die Haltefeder ››› Abb. 185 3 durch Eindrücken und Rechtsdrehung ab.
– Nehmen Sie die Lampe heraus und setzen
Sie die neue Glühlampe so ein, dass die
Befestigungsnase des Tellers in der Auf-
nahme des Spiegels sitzt.
– Bringen Sie den Stecker an.
– Setzen Sie den Deckel auf und schließen
Sie die Strebe. Während der Tätigkeit da-
rauf achten, dass die Dichtung gut am Geh-
äusedeckel sitzt.
– Prüfen Sie die Funktion der neuen Glühlam-
pe.

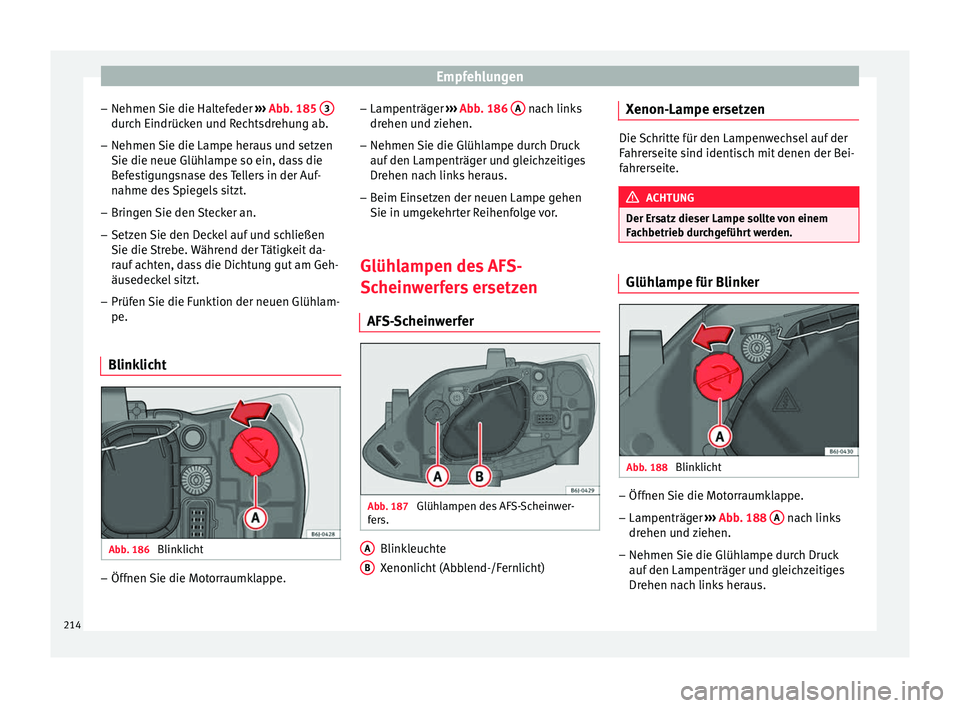

Blinklicht Abb. 186
Blinklicht –
Öffnen Sie die Motorraumklappe. –
Lampenträger ››› Abb. 186
A nach links
drehen und ziehen.
– Nehmen Sie die Glühlampe durch Druck
auf den Lampenträger und gleichzeitiges
Drehen nach links heraus.
– Beim Einsetzen der neuen Lampe gehen
Sie in umgekehrter Reihenfolge vor.
Glühlampen des AFS-
Scheinwerfers ersetzen AFS-Scheinwerfer Abb. 187
Glühlampen des AFS-Scheinwer-
fers. Blinkleuchte
Xenonlicht (Abblend-/Fernlicht)
A B Xenon-Lampe ersetzen
Die Schritte für den Lampenwechsel auf der
Fahrerseite sind identisch mit denen der Bei-
fahrerseite.
ACHTUNG
Der Ersatz dieser Lampe sollte von einem
Fachbetrieb durchgeführt werden. Glühlampe für Blinker
Abb. 188
Blinklicht –
Öffnen Sie die Motorraumklappe.
– Lampenträger ››› Abb. 188 A nach links
drehen und ziehen.
– Nehmen Sie die Glühlampe durch Druck
auf den Lampenträger und gleichzeitiges
Drehen nach links heraus.
214
Page 217 of 252
Sicherungen und Glühlampen
– Beim Einsetzen der neuen Lampe gehen
Sie in umgekehrter Reihenfolge vor.
Glühlampen für

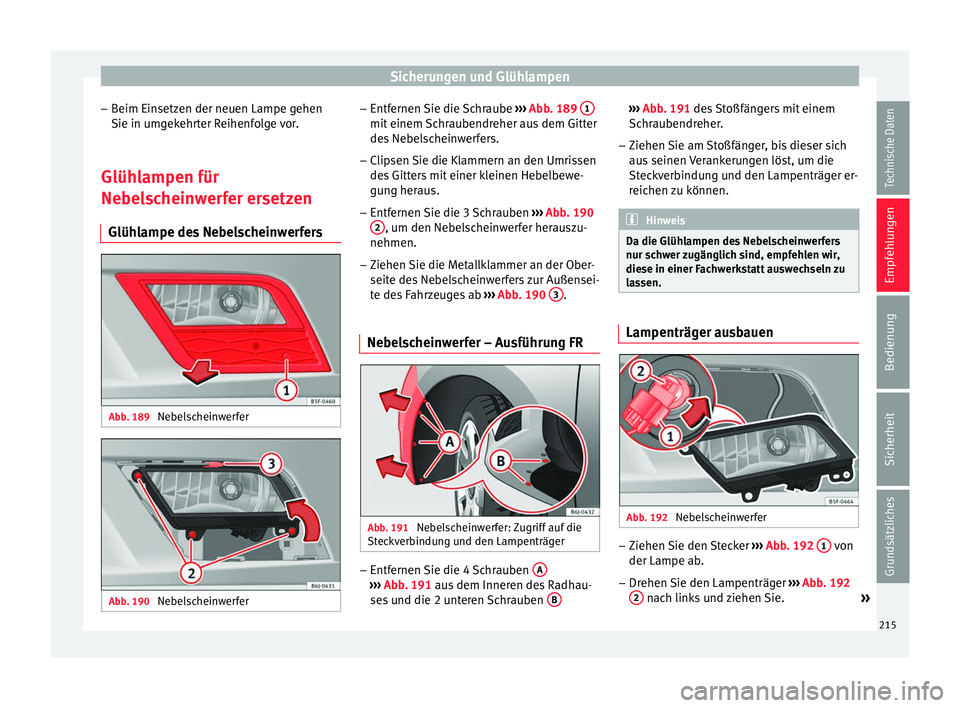

Nebelscheinwerfer ersetzen Glühlampe des Nebelscheinwerfers Abb. 189
Nebelscheinwerfer Abb. 190
Nebelscheinwerfer –
Entfernen Sie die Schraube ››› Abb. 189 1 mit einem Schraubendreher aus dem Gitter
des Nebelscheinwerfers.
– Clipsen Sie die Klammern an den Umrissen
des Gitters mit einer kleinen Hebelbewe-
gung heraus.
– Entfernen Sie die 3 Schrauben ››› Abb. 190
2 , um den Nebelscheinwerfer herauszu-
nehmen.
– Ziehen Sie die Metallklammer an der Ober-
seite des Nebelscheinwerfers zur Außensei-
te des Fahrzeuges ab ››› Abb. 190 3 .
Nebelscheinwerfer – Ausführung FR Abb. 191
Nebelscheinwerfer: Zugriff auf die
Steckverbindung und den Lampenträger –
Entfernen Sie die 4 Schrauben A ›››
Abb. 191 aus dem Inneren des Radhau-
se s
und die 2 unteren Schrauben B ›››
Abb. 191 des Stoßfängers mit einem
Sc hr
aubendreher.
– Ziehen Sie am Stoßfänger, bis dieser sich
aus seinen Verankerungen löst, um die
Steckverbindung und den Lampenträger er-
reichen zu können. Hinweis
Da die Glühlampen des Nebelscheinwerfers
nur schwer zugänglich sind, empfehlen wir,
diese in einer Fachwerkstatt auswechseln zu
lassen. Lampenträger ausbauen
Abb. 192
Nebelscheinwerfer –
Ziehen Sie den Stecker ››› Abb. 192 1 von
der Lampe ab.
– Drehen Sie den Lampenträger ››› Abb. 192
2 nach links und ziehen Sie.
»
215
Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches
Page 218 of 252

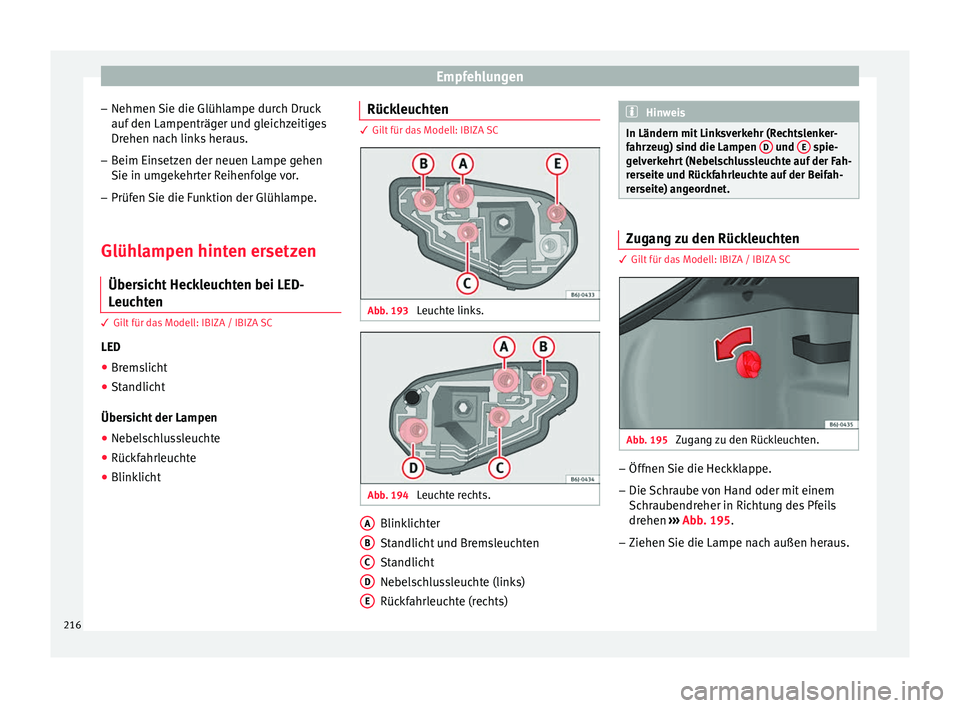

Empfehlungen
– Nehmen Sie die Glühlampe durch Druck
auf den Lampenträger und gleichzeitiges
Drehen nach links heraus.
– Beim Einsetzen der neuen Lampe gehen
Sie in umgekehrter Reihenfolge vor.
– Prüfen Sie die Funktion der Glühlampe.
Glühlampen hinten ersetzen Übersicht Heckleuchten bei LED-
Leuchten 3 Gilt für das Modell: IBIZA / IBIZA SC
LED ● Bremslicht
● Standlicht
Übersicht der Lampen
● Nebelschlussleuchte
● Rückfahrleuchte
● Blinklicht Rückleuchten 3 Gilt für das Modell: IBIZA SC
Abb. 193
Leuchte links. Abb. 194
Leuchte rechts. Blinklichter
Standlicht und Bremsleuchten
Standlicht
Nebelschlussleuchte (links)
Rückfahrleuchte (rechts)
A B
C
D
E Hinweis
In Ländern mit Linksverkehr (Rechtslenker-
fahrzeug) sind die Lampen D und
E spie-
gelverkehrt (Nebelschlussleuchte auf der Fah-
rerseite und Rückfahrleuchte auf der Beifah-
rerseite) angeordnet. Zugang zu den Rückleuchten
3 Gilt für das Modell: IBIZA / IBIZA SC
Abb. 195
Zugang zu den Rückleuchten. –
Öffnen Sie die Heckklappe.
– Die Schraube von Hand oder mit einem
Schraubendreher in Richtung des Pfeils
drehen ››› Abb. 195 .
– Ziehen
Sie die Lampe nach außen heraus.
216
Page 219 of 252

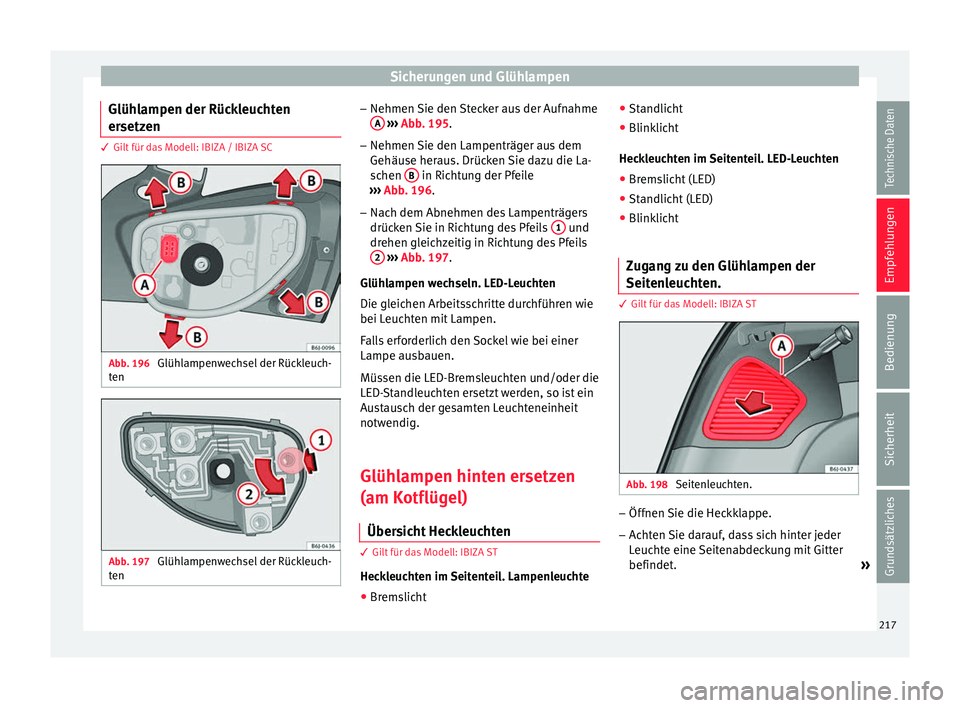

Sicherungen und Glühlampen
Glühlampen der Rückleuchten
ersetzen 3 Gilt für das Modell: IBIZA / IBIZA SC
Abb. 196
Glühlampenwechsel der Rückleuch-
ten Abb. 197
Glühlampenwechsel der Rückleuch-
ten –
Nehmen Sie den Stecker aus der Aufnahme
A
››› Abb. 195 .
– Nehmen Sie den Lampenträg
er aus dem
Gehäuse heraus. Drücken Sie dazu die La-
schen B in Richtung der Pfeile
››› Abb. 196 .
– Nac h dem Abnehmen de
s Lampenträgers
drücken Sie in Richtung des Pfeils 1 und
drehen gleichzeitig in Richtung des Pfeils 2
››› Abb. 197 .
Glüh l
ampen wechseln. LED-Leuchten
Die gleichen Arbeitsschritte durchführen wie
bei Leuchten mit Lampen.
Falls erforderlich den Sockel wie bei einer
Lampe ausbauen.
Müssen die LED-Bremsleuchten und/oder die
LED-Standleuchten ersetzt werden, so ist ein
Austausch der gesamten Leuchteneinheit
notwendig.
Glühlampen hinten ersetzen
(am Kotflügel)
Übersicht Heckleuchten 3 Gilt für das Modell: IBIZA ST
Heckleuchten im Seitenteil. Lampenleuchte
● Bremslicht ●
Standlicht
● Blinklicht
Heckleuchten im Seitenteil. LED-Leuchten
● Bremslicht (LED)
● Standlicht (LED)
● Blinklicht
Zugang zu den Glühlampen der
Seitenleuchten. 3 Gilt für das Modell: IBIZA ST
Abb. 198
Seitenleuchten. –
Öffnen Sie die Heckklappe.
– Achten Sie darauf, dass sich hinter jeder
Leuchte eine Seitenabdeckung mit Gitter
befindet.
»
217
Technische Daten
Empfehlungen
Bedienung
Sicherheit
Grundsätzliches
Page 220 of 252

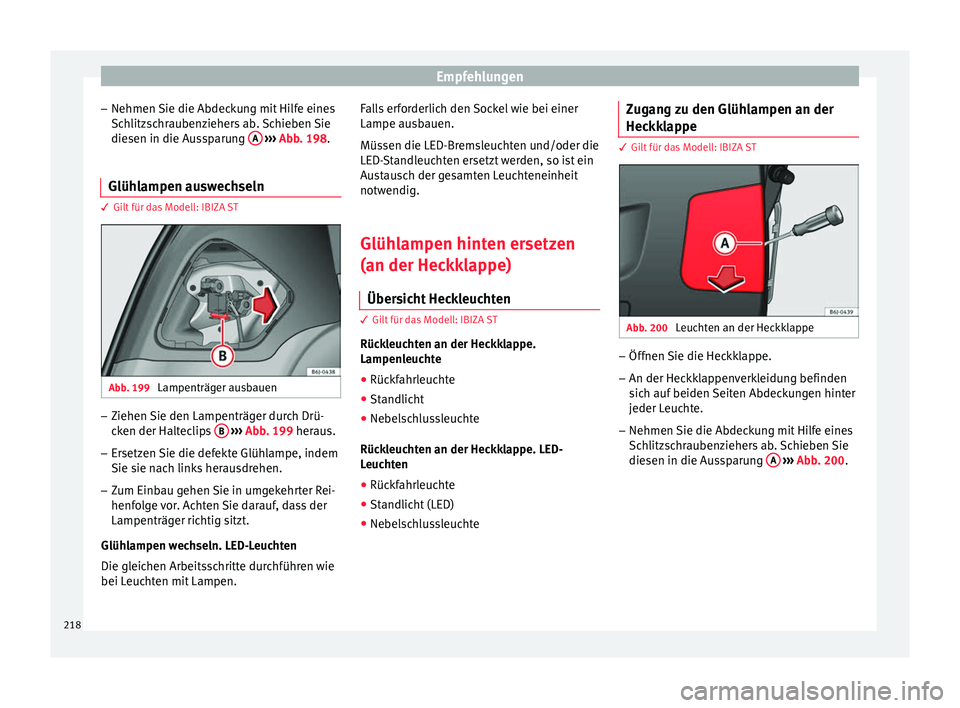

Empfehlungen
– Nehmen Sie die Abdeckung mit Hilfe eines
Schlitzschraubenziehers ab. Schieben Sie
diesen in die Aussparung A
››› Abb. 198 .
Glüh l
ampen auswechseln 3 Gilt für das Modell: IBIZA ST
Abb. 199
Lampenträger ausbauen –
Ziehen Sie den Lampenträger durch Drü-
cken der Halteclips B
››› Abb. 199 heraus.
– Er setz
en Sie die defekte Glühlampe, indem
Sie sie nach links herausdrehen.
– Zum Einbau gehen Sie in umgekehrter Rei-
henfolge vor. Achten Sie darauf, dass der
Lampenträger richtig sitzt.
Glühlampen wechseln. LED-Leuchten
Die gleichen Arbeitsschritte durchführen wie
bei Leuchten mit Lampen. Falls erforderlich den Sockel wie bei einer
Lampe ausbauen.
Müssen die LED-Bremsleuchten und/oder die
LED-Standleuchten ersetzt werden, so ist ein
Austausch der gesamten Leuchteneinheit
notwendig.
Glühlampen hinten ersetzen
(an der Heckklappe) Übersicht Heckleuchten 3 Gilt für das Modell: IBIZA ST
Rückleuchten an der Heckklappe.
Lampenleuchte
● Rückfahrleuchte
● Standlicht
● Nebelschlussleuchte
Rückleuchten an der Heckklappe. LED-
Leuchten
● Rückfahrleuchte
● Standlicht (LED)
● Nebelschlussleuchte Zugang zu den Glühlampen an der
Heckklappe 3 Gilt für das Modell: IBIZA ST
Abb. 200
Leuchten an der Heckklappe –
Öffnen Sie die Heckklappe.
– An der Heckklappenverkleidung befinden
sich auf beiden Seiten Abdeckungen hinter
jeder Leuchte.
– Nehmen Sie die Abdeckung mit Hilfe eines
Schlitzschraubenziehers ab. Schieben Sie
diesen in die Aussparung A
››› Abb. 200 .
218
