Seat Ibiza SC 2016 Manual de instrucciones (in Spanish)

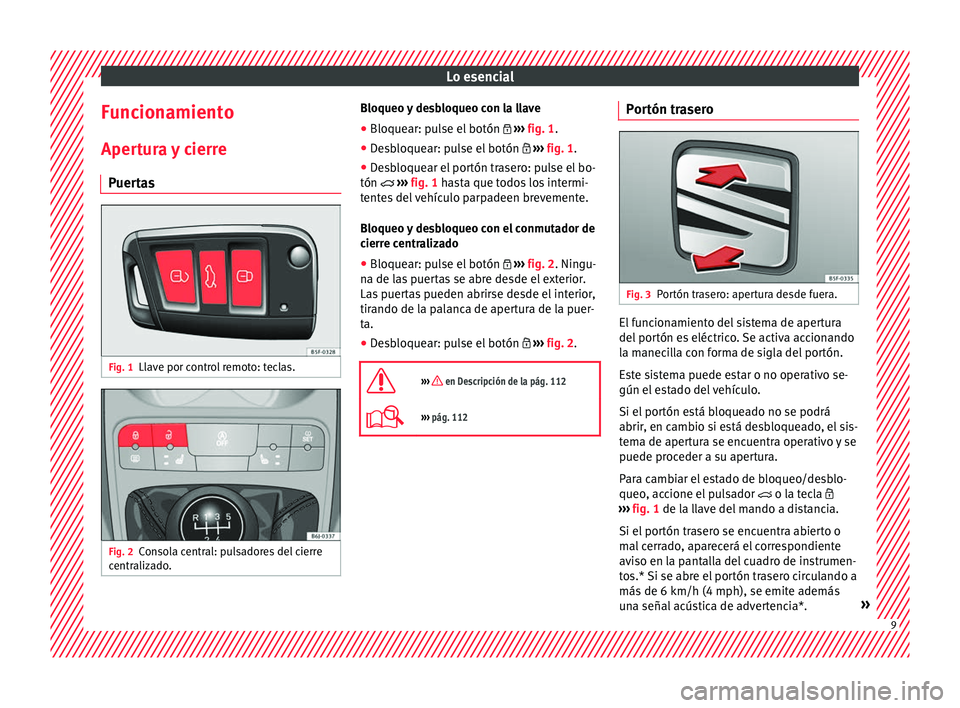

Lo esencial
Funcionamiento Aper t
ur
a y cierre
Puertas Fig. 1
Llave por control remoto: teclas. Fig. 2
Consola central: pulsadores del cierre
c entr
aliz

ado. Bloqueo y desbloqueo con la llave
● Bloquear: pulse el botón  ›
››

fig. 1.
● Desbloquear: pulse el botón  ›››
fig. 1.
● Desbloquear el portón trasero: pulse el bo-
tón  ›››

fig. 1 hasta que todos los intermi-
tentes del vehículo parpadeen brevemente.
Bloqueo y desbloqueo con el conmutador de
cierre centralizado
● Bloquear: pulse el botón  ›››
fig. 2. Ningu-
na de las puertas se abre desde el exterior.
Las puertas pueden abrirse desde el interior,
tirando de la palanca de apertura de la puer-
ta.
● Desbloquear: pulse el botón  ›››
fig. 2.

››› en Descripción de la pág. 112
››› pág. 112 Portón trasero
Fig. 3
Portón trasero: apertura desde fuera. El funcionamiento del sistema de apertura
del
por
tón e

s eléctrico. Se activa accionando
la manecilla con forma de sigla del portón.
Este sistema puede estar o no operativo se-
gún el estado del vehículo.
Si el portón está bloqueado no se podrá
abrir, en cambio si está desbloqueado, el sis-
tema de apertura se encuentra operativo y se
puede proceder a su apertura.
Para cambiar el estado de bloqueo/desblo-
queo, accione el pulsador  o la tecla 
››› fig. 1 de la llave del mando a distancia.
Si el portón trasero se encuentra abierto o
mal cerrado, aparecerá el correspondiente
aviso en la pantalla del cuadro de instrumen-
tos.* Si se abre el portón trasero circulando a
más de 6 km/h (4 mph), se emite además
una señal acústica de advertencia*. » 9

Lo esencial
● Abrir el por
tón tr
asero: tire de la maneta y
levántela ››› fig. 3. Se abre automáticamente.
● Cerrar el portón trasero: sujétala por uno de
los a
sideros del revestimiento interior y cié-
rrala dando un ligero impulso.

››› en Apertura y cierre de la pág. 120

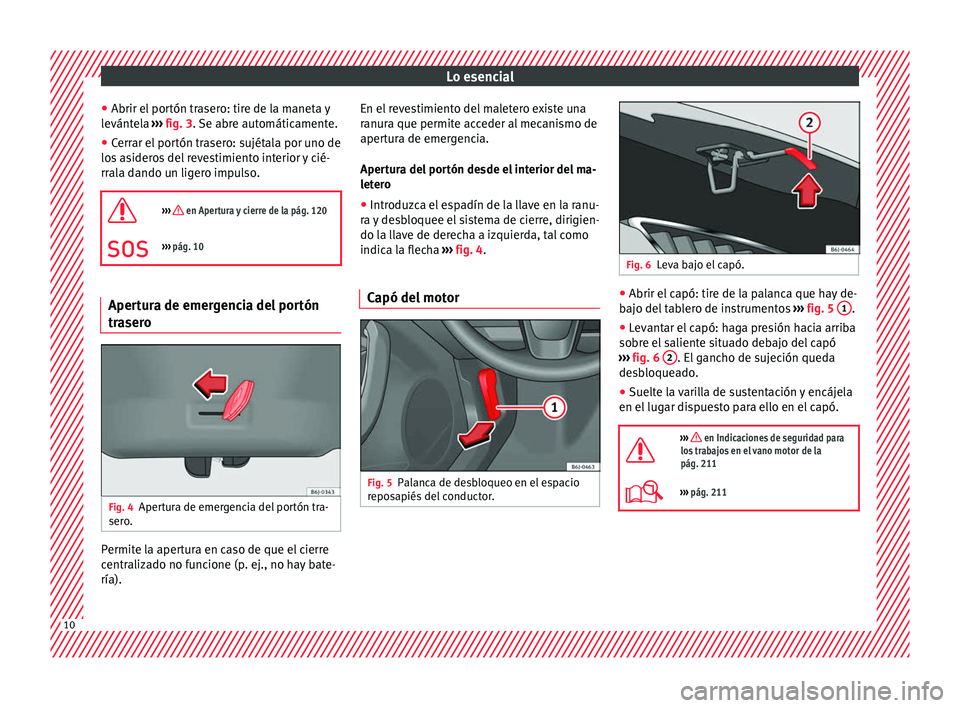

››› pág. 10 Apertura de emergencia del portón
tr
a
ser

o Fig. 4
Apertura de emergencia del portón tra-
ser o
. Permite la apertura en caso de que el cierre
c
entr
aliz

ado no funcione (p. ej., no hay bate-
ría). En el revestimiento del maletero existe una
ranura que permit

e acceder al mecanismo de
apertura de emergencia.
Apertura del portón desde el interior del ma-
letero
● Introduzca el espadín de la llave en la ranu-
ra y
desbloquee el sistema de cierre, dirigien-
do la llave de derecha a izquierda, tal como
indica la flecha ››› fig. 4.
Capó del motor Fig. 5
Palanca de desbloqueo en el espacio
r epo
s

apiés del conductor. Fig. 6
Leva bajo el capó. ●
Abrir el capó: tire de la palanca que hay de-
b aj
o del

tablero de instrumentos ››› fig. 5 1 .
● Levantar el capó: haga presión hacia arriba
so br
e el

saliente situado debajo del capó
››› fig. 6 2 . El gancho de sujeción queda
de s
b

loqueado.
● Suelte la varilla de sustentación y encájela
en el lugar di
spuesto para ello en el capó.

››› en Indicaciones de seguridad para
los trabajos en el vano motor de la
pág. 211
››› pág. 211 10

Lo esencial

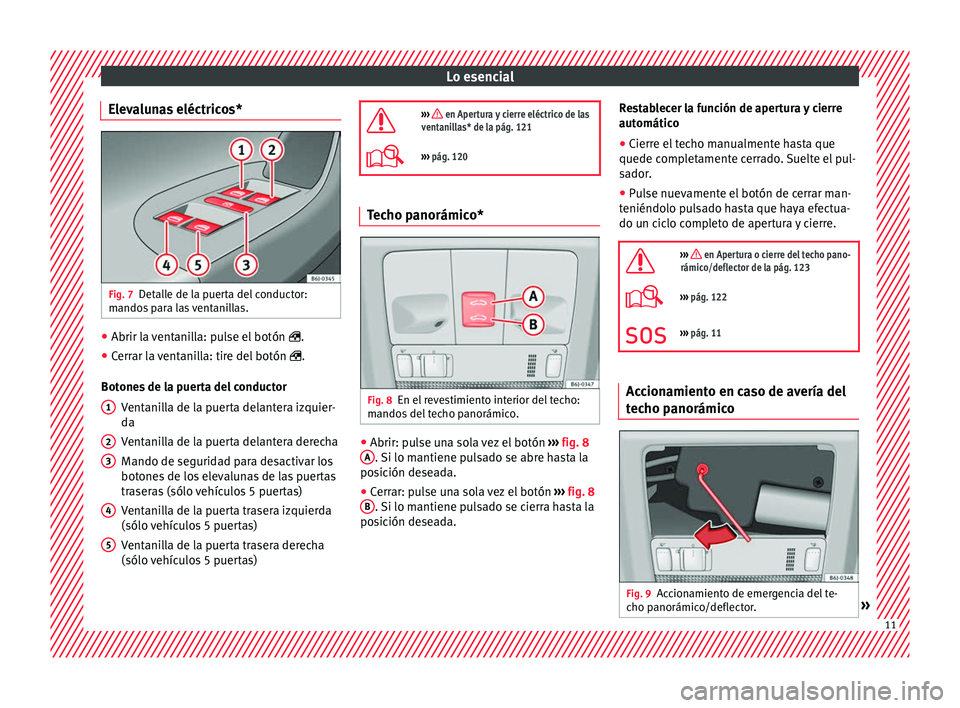

Elevalunas eléctricos* Fig. 7
Detalle de la puerta del conductor:
m ando
s
para las ventanillas. ●
Abrir la ventanilla: pulse el botón .
● Cerrar la ventanilla: tire del botón .
Bot one
s

de la puerta del conductor
Ventanilla de la puerta delantera izquier-
da
Ventanilla de la puerta delantera derecha
Mando de seguridad para desactivar los
botones de los elevalunas de las puertas
traseras (sólo vehículos 5 puertas)
Ventanilla de la puerta trasera izquierda
(sólo vehículos 5 puertas)
Ventanilla de la puerta trasera derecha
(sólo vehículos 5 puertas)
1 2
3
4
5 
››› en Apertura y cierre eléctrico de las
ventanillas* de la pág. 121
››› pág. 120 Techo panorámico*
Fig. 8
En el revestimiento interior del techo:
m ando
s

del techo panorámico. ●
Abrir: pulse una sola vez el botón ››
›
fig. 8
A . Si lo mantiene pulsado se abre hasta la
po s
ic
ión deseada.
● Cerrar: pulse una sola vez el botón ›››
fig. 8
B . Si lo mantiene pulsado se cierra hasta la
po s
ic
ión deseada. Restablecer la función de apertura y cierre
automático
●
C

ierre el techo manualmente hasta que
quede compl
etamente cerrado. Suelte el pul-
sador.
● Pulse nuevamente el botón de cerrar man-
teniéndolo p
ulsado hasta que haya efectua-
do un ciclo completo de apertura y cierre.

››› en Apertura o cierre del techo pano-
rámico/deflector de la pág. 123
››› pág. 122
››› pág. 11 Accionamiento en caso de avería del
t
ec
ho p

anorámico Fig. 9
Accionamiento de emergencia del te-
c ho p
anorámic

o/deflector. » 11

Lo esencial
En caso de avería, el techo también se puede
c err
ar a m
ano.
● Quite la cubierta de plástico, encajando un
dest
ornillador en la parte trasera.
● Introduzca una llave allen (4 mm) en la
abertur
a hasta hacer tope y cierre el techo.

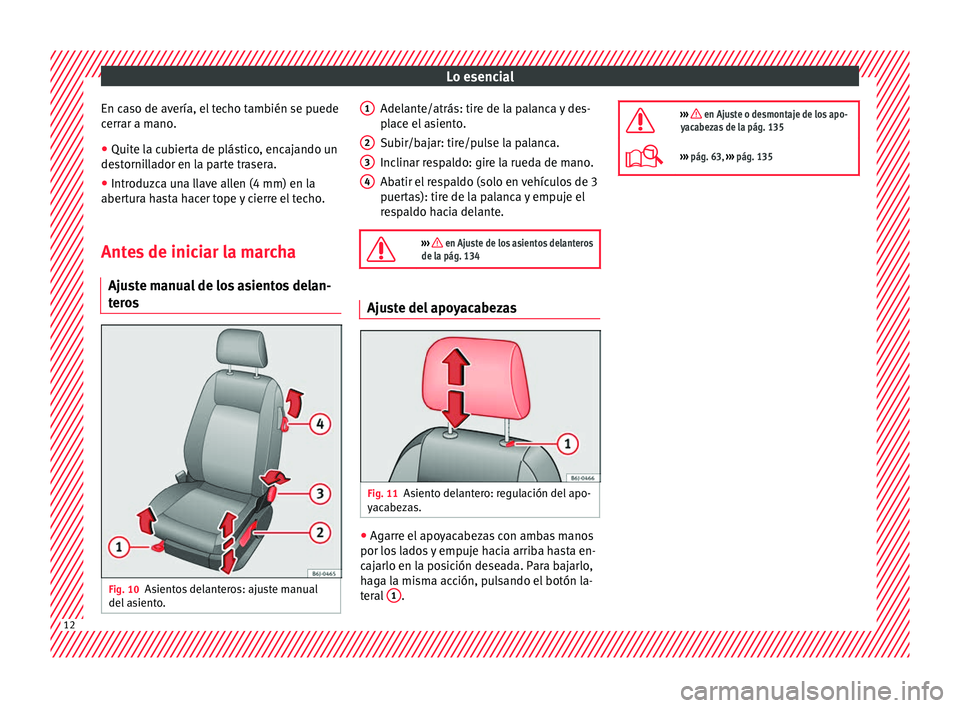

Antes de iniciar la marcha Ajust
e manual de los asientos delan-
teros Fig. 10
Asientos delanteros: ajuste manual
del a
s

iento. Adelante/atrás: tire de la palanca y des-
p
l
ac

e el asiento.
Subir/bajar: tire/pulse la palanca.
Inclinar respaldo: gire la rueda de mano.
Abatir el respaldo (solo en vehículos de 3
puertas): tire de la palanca y empuje el
respaldo hacia delante.

››› en Ajuste de los asientos delanteros
de la pág. 134 Ajuste del apoyacabezas
Fig. 11
Asiento delantero: regulación del apo-
y ac
abez

as. ●
Agarre el apoyacabezas con ambas manos
por lo s l

ados y empuje hacia arriba hasta en-
cajarlo en la posición deseada. Para bajarlo,
haga la misma acción, pulsando el botón la-
teral 1 .
1 2
3
4 
››› en Ajuste o desmontaje de los apo-
yacabezas de la pág. 135
››› pág. 63, ››› pág. 135 12

Lo esencial

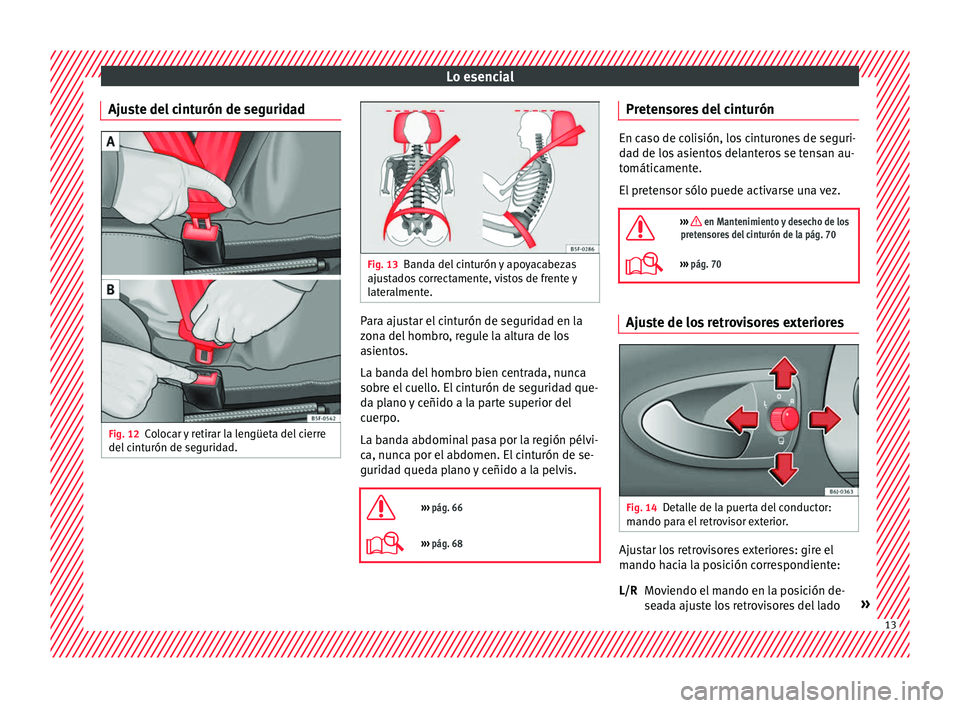

Ajuste del cinturón de seguridad Fig. 12
Colocar y retirar la lengüeta del cierre
del c
int
urón de seguridad. Fig. 13
Banda del cinturón y apoyacabezas
ajus t

ados correctamente, vistos de frente y
lateralmente. Para ajustar el cinturón de seguridad en la
z
on
a del

hombro, regule la altura de los
asientos.
La banda del hombro bien centrada, nunca
sobre el cuello. El cinturón de seguridad que-
da plano y ceñido a la parte superior del
cuerpo.
La banda abdominal pasa por la región pélvi-
ca, nunca por el abdomen. El cinturón de se-
guridad queda plano y ceñido a la pelvis.

››› pág. 66
››› pág. 68 Pretensores del cinturón
En caso de colisión, los cinturones de seguri-
da
d de lo

s asientos delanteros se tensan au-
tomáticamente.
El pretensor sólo puede activarse una vez.

››› en Mantenimiento y desecho de los
pretensores del cinturón de la pág. 70
››› pág. 70 Ajuste de los retrovisores exteriores
Fig. 14
Detalle de la puerta del conductor:
m ando p
ar

a el retrovisor exterior. Ajustar los retrovisores exteriores: gire el
m
ando h
ac

ia la posición correspondiente:
Moviendo el mando en la posición de-
seada ajuste los retrovisores del lado »
L/R 13

Lo esencial
del conductor (L, izquierda) y del lado
del ac
omp
añante (R, derecha) en la di-
rección deseada.
Plegado de los retrovisores.

››› en Retrovisores eléctricos exterio-
res* de la pág. 133

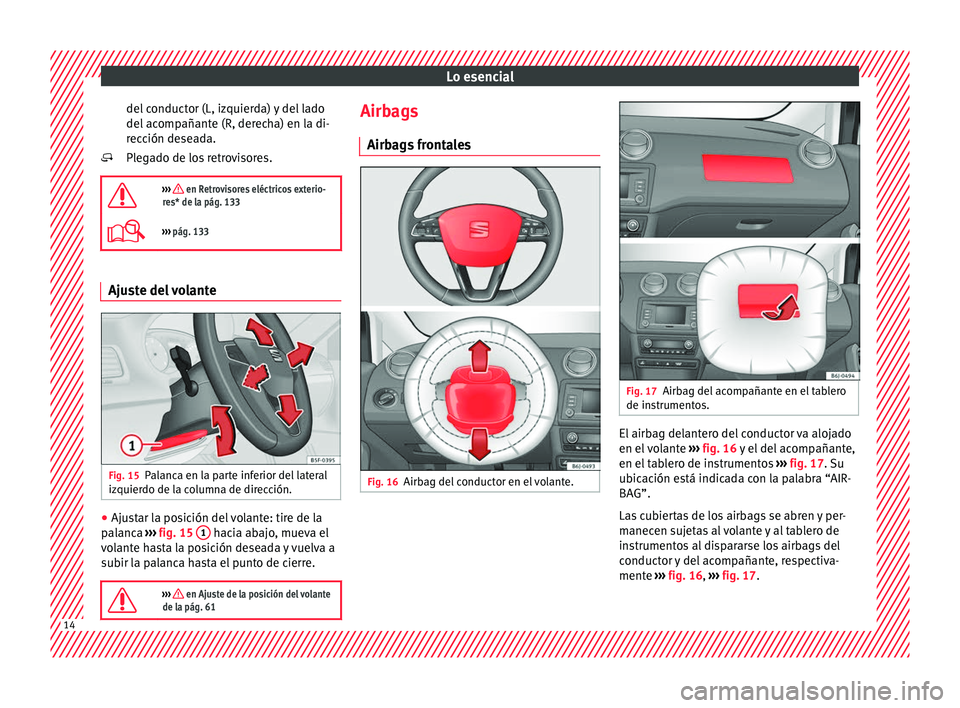

››› pág. 133 Ajuste del volante
Fig. 15
Palanca en la parte inferior del lateral
iz quier
do de l

a columna de dirección. ●
Ajustar la posición del volante: tire de la
p al
anc

a ››› fig. 15 1 hacia abajo, mueva el
v o
l
ante hasta la posición deseada y vuelva a
subir la palanca hasta el punto de cierre.

››› en Ajuste de la posición del volante
de la pág. 61 
Airbags
Airb ag
s

frontales Fig. 16
Airbag del conductor en el volante. Fig. 17
Airbag del acompañante en el tablero
de in strument

os. El airbag delantero del conductor va alojado
en el

v

olante ››› fig. 16 y el del acompañante,
en el tablero de instrumentos ››› fig. 17. Su
ubicación está indicada con la palabra “AIR-
BAG”.
Las cubiertas de los airbags se abren y per-
manecen sujetas al volante y al tablero de
instrumentos al dispararse los airbags del
conductor y del acompañante, respectiva-
mente ››› fig. 16, ››› fig. 17.14

Lo esencial
El sistema de airbags frontales ofrece, en
c omb
in
ación con los cinturones de seguri-
dad, una protección adicional para la zona
de la cabeza y del pecho del conductor y de
su acompañante en el caso de colisiones
frontales graves.
El diseño especial de la bolsa de aire permite
la salida controlada de gas cuando el ocu-
pante ejerce presión sobre la misma. De esta
forma, la cabeza y el tórax quedan protegi-
dos al ser envueltos por el airbag. Después
del accidente, la bolsa de aire se desinfla lo
suficiente como para no estorbar la visibili-
dad.


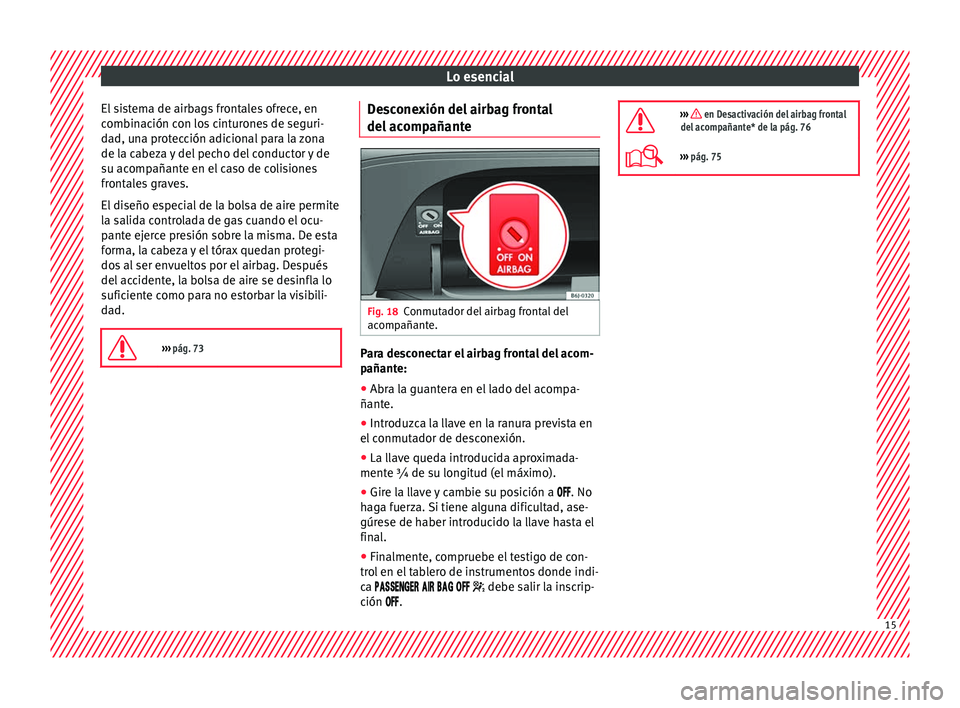

››› pág. 73 Desconexión del airbag frontal
del ac
omp
añant

e Fig. 18
Conmutador del airbag frontal del
ac omp
añant

e. Para desconectar el airbag frontal del acom-
p
añant
e:
● Abr

a la guantera en el lado del acompa-
ñante.
● Introduz

ca la llave en la ranura prevista en
el conmut
ador de desconexión.
● La llave queda introducida aproximada-
mente ¾ de su lon
gitud (el máximo).
● Gire la llave y cambie su posición a . No
haga f
uerza. Si tiene alguna dificultad, ase-
gúrese de haber introducido la llave hasta el
final.
● Finalmente, compruebe el testigo de con-
trol
en el tablero de instrumentos donde indi-
ca      debe salir la inscrip-
ción . 
››› en Desactivación del airbag frontal
del acompañante* de la pág. 76
››› pág. 75 15

Lo esencial

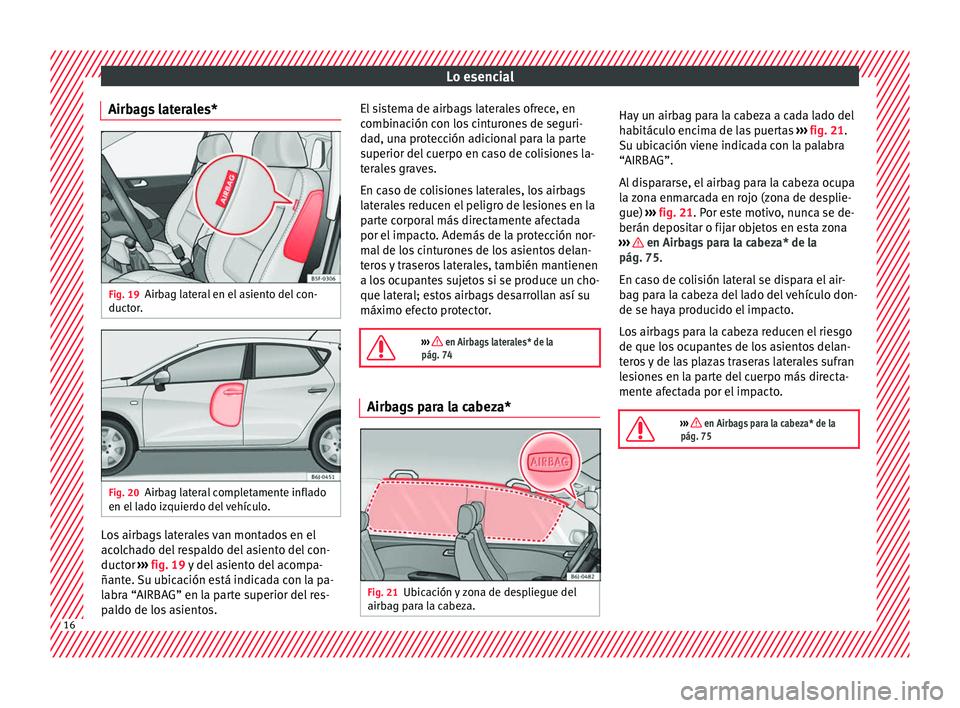

Airbags laterales* Fig. 19
Airbag lateral en el asiento del con-
duct or
. Fig. 20
Airbag lateral completamente inflado
en el l
a
do izquierdo del vehículo. Los airbags laterales van montados en el
ac
o
lc

hado del respaldo del asiento del con-
ductor ››› fig. 19 y del asiento del acompa-
ñante. Su ubicación está indicada con la pa-
labra “AIRBAG” en la parte superior del res-
paldo de los asientos. El sistema de airbags laterales ofrece, en
combin

ación con los cinturones de seguri-
dad, una protección adicional para la parte
superior del cuerpo en caso de colisiones la-
terales graves.
En caso de colisiones laterales, los airbags
laterales reducen el peligro de lesiones en la
parte corporal más directamente afectada
por el impacto. Además de la protección nor-
mal de los cinturones de los asientos delan-
teros y traseros laterales, también mantienen
a los ocupantes sujetos si se produce un cho-
que lateral; estos airbags desarrollan así su
máximo efecto protector.

››› en Airbags laterales* de la
pág. 74 Airbags para la cabeza*
Fig. 21
Ubicación y zona de despliegue del
airb ag p
ar

a la cabeza. Hay un airbag para la cabeza a cada lado del
h
ab
itác

ulo encima de las puertas ››› fig. 21.
Su ubicación viene indicada con la palabra
“AIRBAG”.
Al dispararse, el airbag para la cabeza ocupa
la zona enmarcada en rojo (zona de desplie-
gue) ››› fig. 21. Por este motivo, nunca se de-
berán depositar o fijar objetos en esta zona
››› en Airbags para la cabeza* de la
pág. 75.
En c a
so de c

olisión lateral se dispara el air-
bag para la cabeza del lado del vehículo don-
de se haya producido el impacto.
Los airbags para la cabeza reducen el riesgo
de que los ocupantes de los asientos delan-
teros y de las plazas traseras laterales sufran
lesiones en la parte del cuerpo más directa-
mente afectada por el impacto.

››› en Airbags para la cabeza* de la
pág. 75 16

Lo esencial

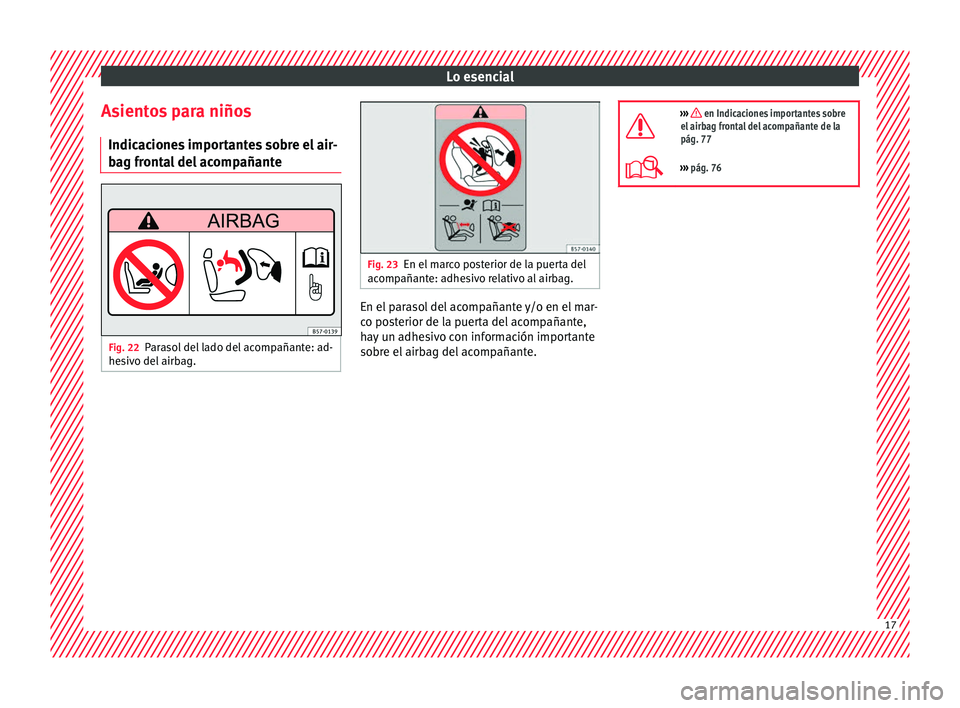

Asientos para niños Indic ac
ione
s importantes sobre el air-
bag frontal del acompañante Fig. 22
Parasol del lado del acompañante: ad-
he s
iv

o del airbag. Fig. 23
En el marco posterior de la puerta del
acomp añant

e: adhesivo relativo al airbag. En el parasol del acompañante y/o en el mar-
c
o po
s

terior de la puerta del acompañante,
hay un adhesivo con información importante
sobre el airbag del acompañante. 
››› en Indicaciones importantes sobre
el airbag frontal del acompañante de la
pág. 77
››› pág. 76 17

Lo esencial

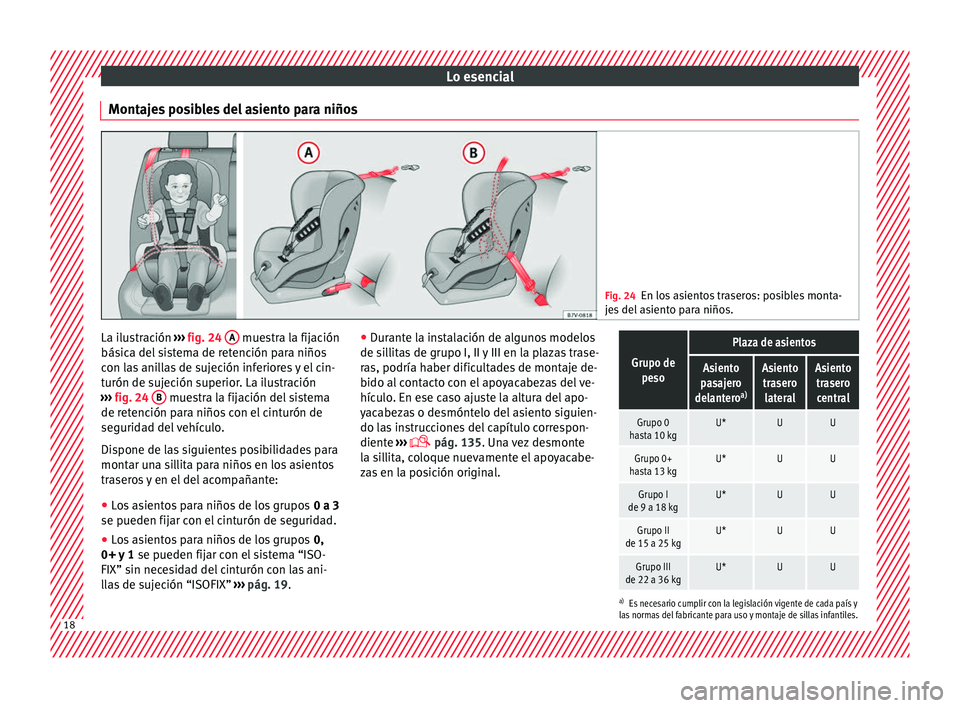

Montajes posibles del asiento para niños Fig. 24
En los asientos traseros: posibles monta-
je s
del asiento para niños. La ilustración
››
›
fig. 24 A muestra la fijación
bás ic
a del
sistema de retención para niños
con las anillas de sujeción inferiores y el cin-
turón de sujeción superior. La ilustración
››› fig. 24 B muestra la fijación del sistema
de r et
enc

ión para niños con el cinturón de
seguridad del vehículo.
Dispone de las siguientes posibilidades para
montar una sillita para niños en los asientos
traseros y en el del acompañante:
● Los asientos para niños de los grupos 0 a 3
se pueden fijar c
on el cinturón de seguridad.
● Los asientos para niños de los grupos 0,
0+ y 1 se p

ueden fijar con el sistema “ISO-
FIX” sin necesidad del cinturón con las ani-
llas de sujeción “ISOFIX” ››› pág. 19. ●
Durant
e la instalación de algunos modelos
de sillitas de grupo I, II y III en la plazas trase-
ras, podría haber dificultades de montaje de-
bido al contacto con el apoyacabezas del ve-
hículo. En ese caso ajuste la altura del apo-
yacabezas o desmóntelo del asiento siguien-
do las instrucciones del capítulo correspon-
diente ›››
 pág. 135. Una vez desmonte
la sillita, coloque nuevamente el apoyacabe-
zas en la posición original.
Grupo de peso
Plaza de asientos
Asiento
pasajero
delantero a)Asiento
trasero lateralAsientotraserocentral
Grupo 0
hasta 10 kgU*UU
Grupo 0+
hasta 13 kgU*UU
Grupo I
de 9 a 18 kgU*UU
Grupo II
de 15 a 25 kgU*UU
Grupo III
de 22 a 36 kgU*UU
a) Es necesario cumplir con la legislación vigente de cada país y
las normas del fabricante para uso y montaje de sillas infantiles. 18
