Seat Ibiza SC 2016 Manual de instrucciones (in Spanish)

Ruedas
ATENCIÓN
● Cuando se enc iend
a el testigo de control de
los neumáticos, deberá reducir la velocidad
inmediatamente y evitar cualquier maniobra
brusca de giro o frenado. Deténgase lo antes
posible, y controle la presión y el estado de
todos los neumáticos.
● El conductor es el responsable de que la
pres
ión de los neumáticos sea la correcta.
Por ello debe controlarse con regularidad la
presión.
● En determinadas circunstancias (p. ej., cir-
cul
ando de forma deportiva, en condiciones
invernales o por carreteras sin asfaltar) po-
dría ocurrir que el testigo de control de los
neumáticos funcione con retraso o no funcio-
ne. Aviso
Si se desemborna la batería se encenderá el
te s

tigo amarillo  tras conectar el encendi-
do. Después de un breve recorrido deberá
apagarse. Servicio de invierno
Neumátic o
s

de inviernoSi se montan neumáticos de invierno, las
pr
opied
a

des de marcha del vehículo mejora-
rán notablemente en carretera durante el in-
vierno. Los neumáticos de verano tienen me- nor adherencia sobre hielo y nieve debido a
su diseño (anc

hura, mezcla de caucho y tipo
de perfil).
La presión de inflado de los neumáticos de
invierno ha de ser 0,2 bar (2,9 psi/20 kPa),
mayor que la presión de los neumáticos de
verano (véase el adhesivo de la tapa del de-
pósito de combustible).
Monte los neumáticos de invierno en las cua-
tro ruedas.
Las dimensiones de los neumáticos de in-
vierno homologadas figuran en la documen-
tación del vehículo. Utilice sólo neumáticos
de invierno radiales. Todos los neumáticos
que aparecen en la documentación de su ve-
hículo pueden utilizarse como neumáticos de
invierno.
Los neumáticos de invierno pierden gran par-
te de sus cualidades cuando el perfil se ha
reducido a 4 mm.
En función de la sigla de velocidad
››› pág. 226, Neumáticos y llantas nuevos , le
indicamos a continuación los límites de velo-
cidad que rigen para los neumáticos de in-
vierno: ››› máx. 160 km/h (99 mph)
máx. 180 km/h (112 mph)
máx. 190 km/h (118 mph)
máx. 210 km/h (130 mph)
Q
S
T
H En algunos países, los vehículos que pueden
so
br
ep
asar la velocidad máxima establecida
para el neumático de invierno tienen que lle-
var el correspondiente adhesivo a la vista del
conductor. Dichos adhesivos pueden adqui-
rirse en el servicio técnico. Atenerse a las
prescripciones legales de cada país.
Los neumáticos de invierno no deben perma-
necer montados más tiempo de lo necesario,
ya que en calzadas sin nieve ni hielo se con-
duce mejor con neumáticos de verano.
En caso de pinchazo, tenga en cuenta la ob-
servación con respecto a la rueda de repues-
to ››› pág. 226, Neumáticos y llantas nuevos . ATENCIÓN
No se debe superar la velocidad máxima au-
toriz a

da para los neumáticos de invierno. De
lo contrario, se dañarían, con el consiguiente
riesgo de accidente. Nota relativa al medio ambiente
Vuelva a montar los neumáticos de verano lo
ante s

posible. De esta forma hacen menos
ruido al rodar, el desgaste es menor y se con-
sume menos combustible. 229
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Datos técnicos
Datos técnicos
C ar
act
erísticas técnicas
Información relevante Importante Los datos en los documentos oficiales de su
vehíc
u

lo tienen siempre primacía respecto a
los datos del presente manual de instruccio-
nes.
Todos los datos técnicos facilitados en esta
documentación rigen para vehículos equipa-
dos de serie en España. En la tarjeta portada-
tos incluida en el Programa de mantenimien-
to o en la documentación del vehículo figura
el motor con el que ha sido equipado su ve-
hículo.
Estos valores pueden ser diferentes en los
vehículos especiales o destinados a otros
países en función del equipamiento o de la
versión. Abreviaturas empleadas en este apartado de
dat
o

s técnicos
kWKilovatio, unidad de medida de la poten-
cia del motor.
CVCaballo de vapor (en desuso), unidad de
medida de la potencia del motor.
rpm, 1/minRevoluciones por minuto (número de
vueltas).
NmNewton-metro, unidad de medida del par
motor.
CZCetan-Zahl (índice de cetano), medida de
la potencia de combustión del gasóleo.
ROZResearch-Oktan-Zahl, unidad para deter-
minar la resistencia antidetonante de la
gasolina. Datos distintivos del vehículo
Fig. 180
Portadatos del vehículo (maletero). Fig. 181
Número de bastidor. Los vehículos con destino a determinados
p
aíse
s

no llevan placa del modelo.
230

Características técnicas
Número de bastidor
El númer
o de b
astidor se encuentra en el
Easy Connect, en el portadatos del vehículo y
bajo el parabrisas, en el lado del conductor
››› fig. 181. Además, el número de bastidor
se encuentra en el compartimento del motor,
en el lado derecho. El número está grabado
en el larguero superior, estando parcialmen-
te cubierto.
Placa de modelo
La placa de modelo se encuentra en el mon-
tante posterior de la puerta delantera dere-
cha.
Portadatos del vehículo
El adhesivo portadatos va pegado en el hue-
co de la rueda de repuesto, en el interior del
maletero y en la contraportada del Programa
de mantenimiento.
En el portadatos figuran los siguientes datos:
››› fig. 180
Número de identificación de vehículo
(número de bastidor)
Tipo de vehículo, modelo, cilindrada, tipo
de motor, acabado, potencia del motor y
tipo de cambio
Código de motor, código de cambio, có-
digo de pintura exterior y código de equi-
pamiento interior
1 2
3 Equipamientos opcionales y números de
PR
Númer o de b
a
stidor
El número de bastidor puede consultarse
desde el exterior del vehículo, a través de la
mirilla ubicada en el parabrisas ››› fig. 181.
La mirilla se encuentra próxima a la esquina
inferior del parabrisas. Además, el número
de bastidor está impreso en el vierteaguas
derecho. El vierteaguas está ubicado entre la
torreta de la suspensión y el guardabarros.
Para tener acceso al número de bastidor,
abra el capó ››› pág. 211.
Datos sobre el consumo de
combu
stible
Consumo de combustible Los valores de consumo homologados se de-
riv
an de l
a

s mediciones realizadas o supervi-
sadas por laboratorios certificados de la CE
conforme a la legislación vigente en cada
momento (para más información, consultar la
Oficina de Publicaciones de la Unión Europea
en el sitio EUR-Lex: © Unión Europea,
http://eur-lex.europa.eu/) y rigen para las
características indicadas del vehículo.
Los valores de consumo de combustible y las
emisiones de CO 2 se pueden consultar en la
4 documentación entregada al comprador del
v
ehíc
u

lo en el momento de la compra.
El consumo de combustible y las emisiones
de CO 2 dependen del equipamiento/opcio-
nales de cada vehículo individual así como
del estilo de conducción, las condiciones de
la calzada, el estado del tráfico, las condicio-
nes medioambientales, la carga o el número
de pasajeros. Aviso
En la práctica, y considerando todos los fac-
tor e

s aquí mencionados, pueden darse valo-
res de consumo que difieran de los calcula-
dos conforme a las directivas europeas vigen-
tes. Pesos
El valor del peso en vacío rige para el modelo
b
a
se c

on el 90% del tanque lleno y sin equi-
pos opcionales. En los valores indicados se
incluyen 75 kg equivalentes al peso del con-
ductor.
En el caso de versiones especiales y equipa-
miento opcional, o por montaje posterior de
accesorios, puede aumentar el peso en vacío
››› .
»
231
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Datos técnicos
ATENCIÓN
● Hay que t
ener en cuenta que, al transportar
objetos pesados, varían las propiedades de
marcha al desplazarse el centro de gravedad,
con el consiguiente peligro de accidente. Por
ello, adapte siempre su forma de conducir y
la velocidad a estas circunstancias.
● En ningún caso se excederá el peso esta-
blec
ido por eje ni el peso máximo autorizado
del vehículo. Si estos se exceden, las propie-
dades de marcha del vehículo se pueden mo-
dificar, lo que podría ocasionar un accidente
y causar lesiones a los ocupantes y daños en
el vehículo. Conducción con remolque
C ar
g

as de remolque Cargas de remolque
La
s
c

argas de apoyo y remolque autorizadas
han sido establecidas conforme a los ensa-
yos realizados con criterios estipulados. Las
cargas de remolque autorizadas están vigen-
tes para vehículos en la UE y, por lo general,
para un límite máximo de velocidad de
80 km/h (50 mph) (en casos excepcionales
incluidos los 100 km/h (62 mph)). Estos va-
lores podrán diferir en el caso de vehículos
destinados a otros países. Los datos de la
documentación del vehículo tienen siempre
primacía ››› . Cargas de apoyo
La c
ar
g

a de apoyo máxima autorizada de la
lanza sobre el cabezal esférico del dispositi-
vo de remolque no debe superar los 75 kg.
Se recomienda aprovechar al máximo la car-
ga de apoyo autorizada para mayor seguri-
dad en la marcha. Una carga de apoyo insufi-
ciente influye de forma negativa en el com-
portamiento de marcha del conjunto vehículo
tractor/remolque.
Si no se alcanza la carga máxima de apoyo
autorizada (p. ej., en el caso de los remol-
ques pequeños de un eje, ligeros y sin carga,
o en el caso de los remolques de eje tándem
con una batalla inferior a 1,0 m), es obligato-
rio como carga de apoyo mínimo el 4% del
peso del remolque. ATENCIÓN
● Por motiv o

s de seguridad se recomienda no
rebasar el límite de 80 km/h (50 mph). Esto
también es válido para aquellos países en los
que se permite circular a más velocidad.
● En ningún caso se excederán las cargas de
remol
que y de apoyo autorizadas. Si se supe-
ra el peso autorizado, se modifican las pro-
piedades de marcha del vehículo, lo que po-
dría ocasionar un accidente, y causar lesio-
nes a los ocupantes y daños en el vehículo. Ruedas
Pr e
s

ión de inflado, cadenas para nie-
ve y tornillos de rueda Presión de inflado de los neumáticos
El a
dhe

sivo con los valores de las presiones
de inflado se encuentra en la parte interior
de la tapa del depósito de combustible. Es-
tas presiones de inflado rigen para los neu-
máticos fríos. No reduzca el exceso de pre-
sión que presentan los neumáticos en calien-
te ››› .
La pr e
s

ión de inflado de los neumáticos de
invierno es como la de los de verano más 0,2
bar (2,9 psi/20 kPa).
Cadenas para nieve
El montaje de las cadenas para nieve sólo es-
tá permitido en las ruedas delanteras y para
los siguientes neumáticos:
175/70R14
185/60R15Cadenas de eslabones que no sobresal-
gan más de 15 mm (incluido el cierre de
cadena)
215/45R16Cadenas de eslabones que no sobresal-
gan más de 9 mm (incluido el cierre de
cadena)
215/40R17Cadenas de eslabones que no sobresal-
gan más de 7 mm (incluido el cierre de
cadena) 232

Características técnicas

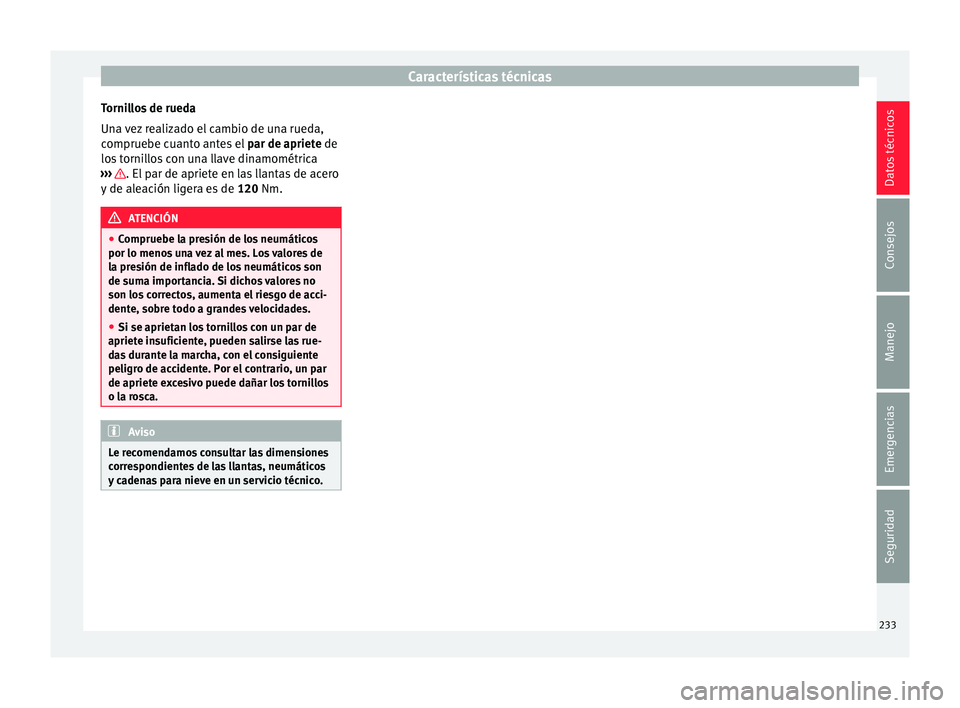

Tornillos de rueda
Un a
v
ez realizado el cambio de una rueda,
compruebe cuanto antes el par de apriete de
los tornillos con una llave dinamométrica
››› . El par de apriete en las llantas de acero
y de al
e

ación ligera es de 120 Nm.ATENCIÓN
● Comprue be l

a presión de los neumáticos
por lo menos una vez al mes. Los valores de
la presión de inflado de los neumáticos son
de suma importancia. Si dichos valores no
son los correctos, aumenta el riesgo de acci-
dente, sobre todo a grandes velocidades.
● Si se aprietan los tornillos con un par de
apriete ins
uficiente, pueden salirse las rue-
das durante la marcha, con el consiguiente
peligro de accidente. Por el contrario, un par
de apriete excesivo puede dañar los tornillos
o la rosca. Aviso
Le recomendamos consultar las dimensiones
corr e

spondientes de las llantas, neumáticos
y cadenas para nieve en un servicio técnico. 233
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Datos técnicos
Datos del motor Mot or de g
a
solina 1.0 MPI 55 kW (75 CV)
Potencia kW (CV) a 1/minPar motor máximo (Nm a 1/min)N.º de cilindros/cilindrada (cm 3
)Combustible
55 (75)/6.20095/3.000-4.3003/999Súper 95 ROZ/Normal 91 ROZ a)
a)
Con ligera pérdida de potencia.
Rendimientos y pesosIBIZAIBIZA
Start-StopIBIZA SCIBIZA SC
Start-Stop
Velocidad máxima (km/h)172172172172
Aceleración 0-80 km/h (s)9,59,59,59,5
Aceleración 0-100 km/h (s)14,314,314,314,3
Peso máximo autorizado (kg)1.5301.5401.5301.540
Peso en orden de marcha (con conductor) (kg)1.0431.0491.0431.049
Carga autorizada sobre eje delantero (kg)790800790800
Carga autorizada sobre eje trasero (kg)790790790790
Carga autorizada sobre techo (kg)75757575
Carga de remolque sin freno (kg)520520520520
Carga de remolque con freno en pendientes hasta 8% (kg)1.0001.0001.0001.000
Carga de remolque con freno en pendientes hasta 12% (kg)800800800800 234

Características técnicas
Motor de gasolina 1.2 TSI 66 kW (90 CV)Potencia kW (CV) a 1/minPar motor máximo (Nm a 1/min)N.º de cilindros/cilindrada (cm 3
)Combustible
66 (90)/4.400-5.400160/1.400-3.5004/1.197Súper 95 ROZ/Normal 91 ROZ a)
a)
Con ligera pérdida de potencia.
Rendimientos y pesosIBIZAIBIZA SC
Velocidad máxima (km/h)184184
Aceleración 0-80 km/h (s)7,07,0
Aceleración 0-100 km/h (s)10,710,7
Peso máximo autorizado (kg)1.5801.580
Peso en orden de marcha (con conductor) (kg)1.0891.089
Carga autorizada sobre eje delantero (kg)840840
Carga autorizada sobre eje trasero (kg)790790
Carga autorizada sobre techo (kg)7575
Carga de remolque sin freno (kg)540540
Carga de remolque con freno en pendientes hasta 8% (kg)1.1001.100
Carga de remolque con freno en pendientes hasta 12% (kg)1.0001.000 235
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Datos técnicos
Motor de gasolina 1.6 MPI 66 kW (90 CV)Potencia kW (CV) a 1/minPar motor máximo (Nm a 1/min)N.º de cilindros/cilindrada (cm 3
)Combustible
66 (90)/4.250-6.000155/3.800-4.0004/1.598Súper 95 ROZ/Normal 91 ROZ a)
a)
Con ligera pérdida de potencia.
Rendimientos y pesosIBIZAIBIZA SC
Velocidad máxima (km/h)185185
Aceleración 0-80 km/h (s)7,07,0
Aceleración 0-100 km/h (s)10,610,6
Peso máximo autorizado (kg)1.5701.570
Peso en orden de marcha (con conductor) (kg)1.0791.079
Carga autorizada sobre eje delantero (kg)830830
Carga autorizada sobre eje trasero (kg)790790
Carga autorizada sobre techo (kg)7575
Carga de remolque sin freno (kg)530530
Carga de remolque con freno en pendientes hasta 8% (kg)1.0001.000
Carga de remolque con freno en pendientes hasta 12% (kg)1.0001.000 236

Características técnicas

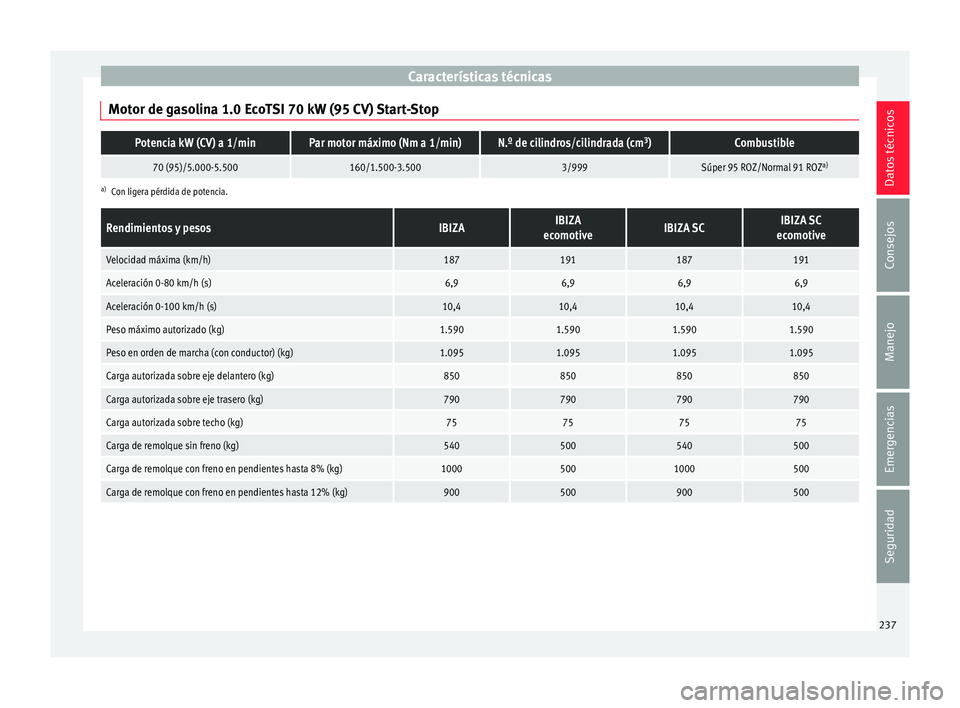

Motor de gasolina 1.0 EcoTSI 70 kW (95 CV) Start-StopPotencia kW (CV) a 1/minPar motor máximo (Nm a 1/min)N.º de cilindros/cilindrada (cm 3
)Combustible
70 (95)/5.000-5.500160/1.500-3.5003/999Súper 95 ROZ/Normal 91 ROZ a)
a)
Con ligera pérdida de potencia.
Rendimientos y pesosIBIZAIBIZA
ecomotiveIBIZA SCIBIZA SC
ecomotive
Velocidad máxima (km/h)187191187191
Aceleración 0-80 km/h (s)6,96,96,96,9
Aceleración 0-100 km/h (s)10,410,410,410,4
Peso máximo autorizado (kg)1.5901.5901.5901.590
Peso en orden de marcha (con conductor) (kg)1.0951.0951.0951.095
Carga autorizada sobre eje delantero (kg)850850850850
Carga autorizada sobre eje trasero (kg)790790790790
Carga autorizada sobre techo (kg)75757575
Carga de remolque sin freno (kg)540500540500
Carga de remolque con freno en pendientes hasta 8% (kg)10005001000500
Carga de remolque con freno en pendientes hasta 12% (kg)900500900500 237
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Datos técnicos

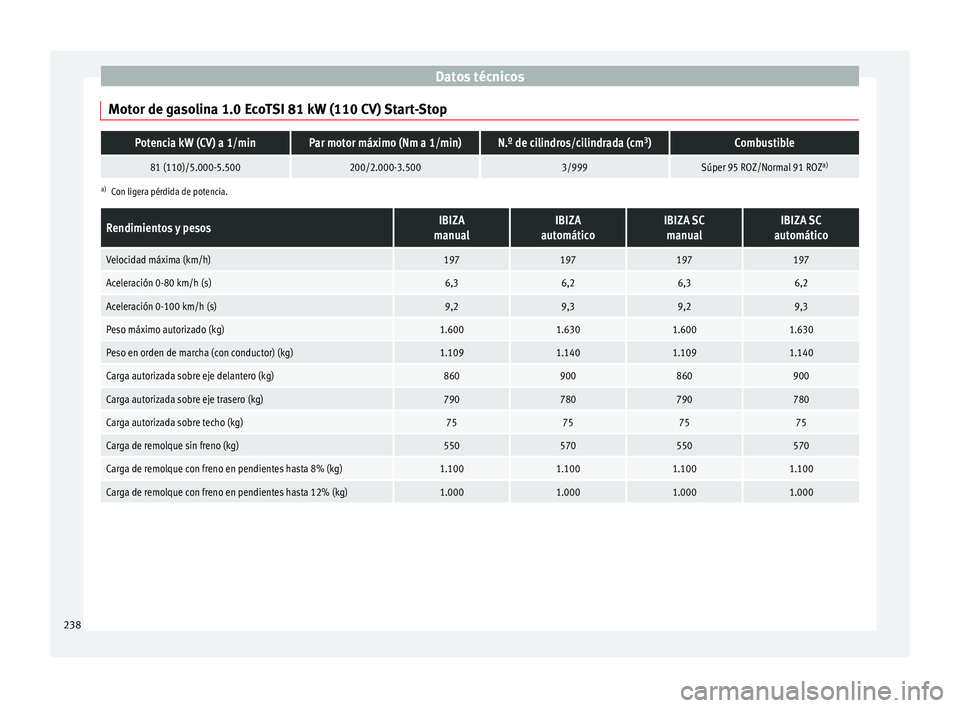

Motor de gasolina 1.0 EcoTSI 81 kW (110 CV) Start-StopPotencia kW (CV) a 1/minPar motor máximo (Nm a 1/min)N.º de cilindros/cilindrada (cm 3
)Combustible
81 (110)/5.000-5.500200/2.000-3.5003/999Súper 95 ROZ/Normal 91 ROZ a)
a)
Con ligera pérdida de potencia.
Rendimientos y pesosIBIZA
manualIBIZA
automáticoIBIZA SC manualIBIZA SC
automático
Velocidad máxima (km/h)197197197197
Aceleración 0-80 km/h (s)6,36,26,36,2
Aceleración 0-100 km/h (s)9,29,39,29,3
Peso máximo autorizado (kg)1.6001.6301.6001.630
Peso en orden de marcha (con conductor) (kg)1.1091.1401.1091.140
Carga autorizada sobre eje delantero (kg)860900860900
Carga autorizada sobre eje trasero (kg)790780790780
Carga autorizada sobre techo (kg)75757575
Carga de remolque sin freno (kg)550570550570
Carga de remolque con freno en pendientes hasta 8% (kg)1.1001.1001.1001.100
Carga de remolque con freno en pendientes hasta 12% (kg)1.0001.0001.0001.000 238
