Seat Leon 5D 2005 Betriebsanleitung (in German)

Licht und Sicht119
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

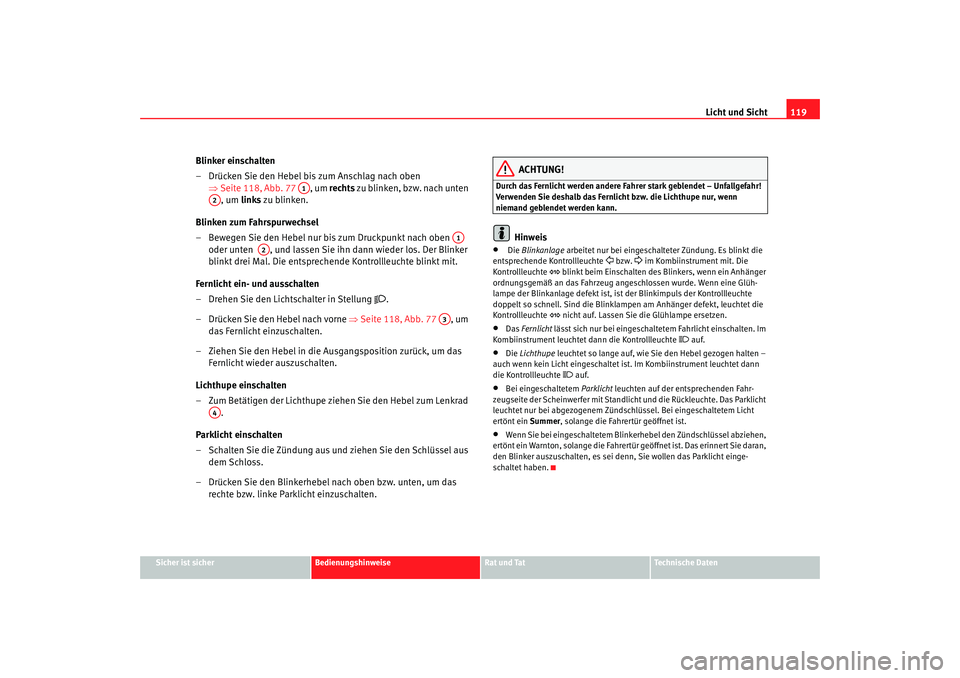

Blinker einschalten
– Drücken Sie den Hebel bis zum Anschlag nach oben
⇒Seite 118, Abb. 77 , um rechts zu blinken, bzw. nach unten
, um links zu blinken.
Blinken zum Fahrspurwechsel
– Bewegen Sie den Hebel nur bis zum Druckpunkt nach oben oder unten , und lassen Sie ihn dann wieder los. Der Blinker
blinkt drei Mal. Die entsprechende Kontrollleuchte blinkt mit.
Fernlicht ein- und ausschalten
– Drehen Sie den Lichtschalter in Stellung

.
– Drücken Sie den Hebel nach vorne ⇒Seite 118, Abb. 77 , um
das Fernlicht einzuschalten.
– Ziehen Sie den Hebel in die Ausgangsposition zurück, um das Fernlicht wieder auszuschalten.
Lichthupe einschalten
– Zum Betätigen der Lichthupe ziehen Sie den Hebel zum Lenkrad .
Parklicht einschalten
– Schalten Sie die Zündung aus und ziehen Sie den Schlüssel aus dem Schloss.
– Drücken Sie den Blinkerhebel nach oben bzw. unten, um das rechte bzw. linke Parklicht einzuschalten.
ACHTUNG!
Durch das Fernlicht werden andere Fahrer stark geblendet – Unfallgefahr!
Verwenden Sie deshalb das Fernlicht bzw. die Lichthupe nur, wenn
niemand geblendet werden kann.
Hinweis
•
Die Blinkanlage arbeitet nur bei eingeschal teter Zündung. Es blinkt die
entsprechende Kontrollleuchte
 bzw.
 im Kombiinstrument mit. Die
Kontrollleuchte
 blinkt beim Einschalten des Blinkers, wenn ein Anhänger
ordnungsgemäß an das Fahrzeug angeschlossen wurde. Wenn eine Glüh-
lampe der Blinkanlage defekt ist, is t der Blinkimpuls der Kontrollleuchte
doppelt so schnell. Sind die Blinklam pen am Anhänger defekt, leuchtet die
Kontrollleuchte  nicht auf. Lassen Sie die Glühlampe ersetzen.
•
Das Fernlicht lässt sich nur bei eingeschaltetem Fahrlicht einschalten. Im
Kombiinstrument leuchtet dann die Kontrollleuchte
 auf.
•
Die Lichthupe leuchtet so lange auf, wie Sie den Hebel gezogen halten –
auch wenn kein Licht eingeschaltet ist. Im Kombiinstrument leuchtet dann
die Kontrollleuchte
 auf.
•
Bei eingeschaltetem Parklicht leuchten auf der en tsprechenden Fahr-
zeugseite der Scheinwerfer mit Standlicht und die Rückleuchte. Das Parklicht
leuchtet nur bei abgezogenem Zündschlüssel. Bei eingeschaltetem Licht
ertönt ein Summer, solange die Fahrertür geöffnet ist.
•
Wenn Sie bei eingeschaltetem Blinkerhebel den Zündschlüssel abziehen,
ertönt ein Warnton, solange die Fahrertür geöffnet ist. Das erinnert Sie daran,
den Blinker auszuschalten, es sei denn, Sie wollen das Parklicht einge-
schaltet haben.
A1
A2
A1
A2
A3
A4
leon_aleman Seite 119 Donners tag, 29. September 2005 5:16 17

Licht und Sicht

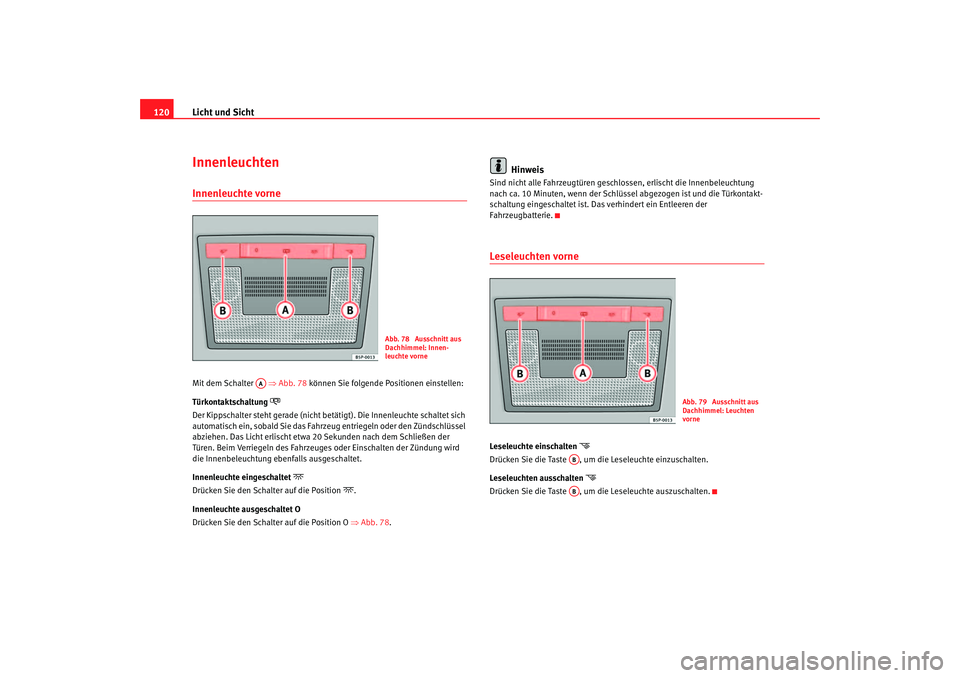

120InnenleuchtenInnenleuchte vorneMit dem Schalter ⇒Abb. 78 können Sie folgende Positionen einstellen:
Türkontaktschaltung

Der Kippschalter steht gerade (nicht betätigt). Die Innenleuchte schaltet sich
automatisch ein, sobald Sie das Fahrzeu g entriegeln oder den Zündschlüssel
abziehen. Das Licht erlischt etwa 20 Sekunden nach dem Schließen der
Türen. Beim Verriegeln des Fahrzeuges oder Einschalten der Zündung wird
die Innenbeleuchtung ebenfalls ausgeschaltet.
Innenleuchte eingeschaltet

Drücken Sie den Schalter auf die Position
.
Innenleuchte ausgeschaltet O
Drücken Sie den Schalter auf die Position O ⇒Abb. 78.
Hinweis
Sind nicht alle Fahrzeugtüren geschlossen, erlischt die Innenbeleuchtung
nach ca. 10 Minuten, wenn der Schlüssel abgezogen ist und die Türkontakt-
schaltung eingeschaltet ist. Das verhindert ein Entleeren der
Fahrzeugbatterie.Leseleuchten vorne Leseleuchte einschalten

Drücken Sie die Taste , um die Leseleuchte einzuschalten.
Leseleuchten ausschalten

Drücken Sie die Taste , um die Leseleuchte auszuschalten.
Abb. 78 Ausschnitt aus
Dachhimmel: Innen-
leuchte vorne
AA
Abb. 79 Ausschnitt aus
Dachhimmel: Leuchten
vorne
ABAB
leon_aleman Seite 120 Donners tag, 29. September 2005 5:16 17

Licht und Sicht121
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

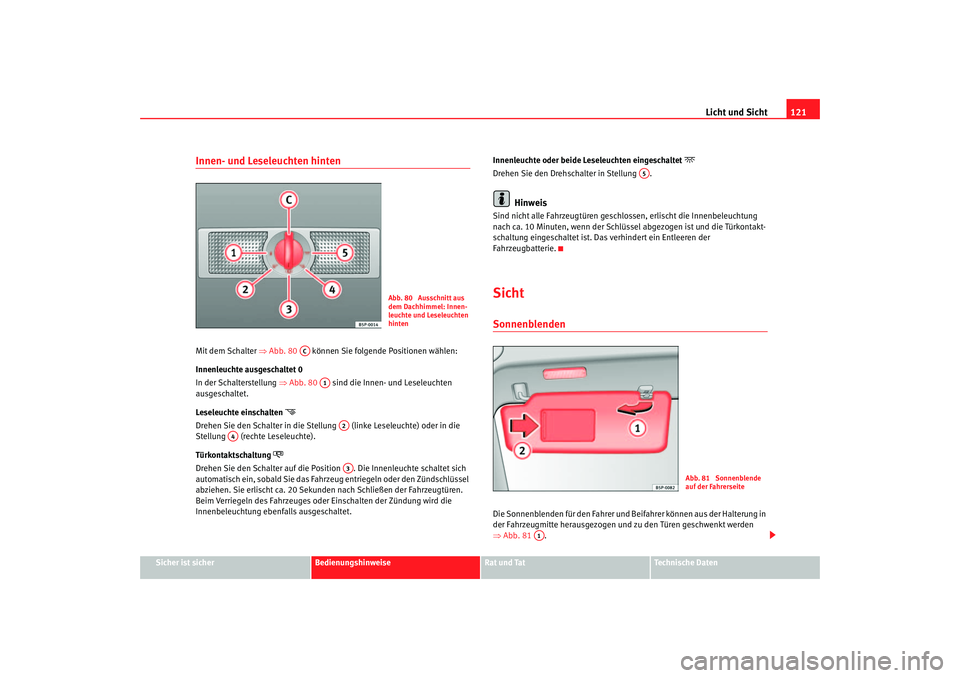

Innen- und Leseleuchten hinten Mit dem Schalter ⇒Abb. 80 können Sie folgende Positionen wählen:
Innenleuchte ausgeschaltet 0
In der Schalterstellung ⇒Abb. 80 sind die Innen- und Leseleuchten
ausgeschaltet.
Leseleuchte einschalten

Drehen Sie den Schalter in die Stellung (linke Leseleuchte) oder in die
Stellung (rechte Leseleuchte).
Türkontaktschaltung

Drehen Sie den Schalter auf die Position . Die Innenleuchte schaltet sich
automatisch ein, sobald Sie das Fahrzeug entriegeln oder den Zündschlüssel
abziehen. Sie erlischt ca. 20 Sekunden nach Schließen der Fahrzeugtüren.
Beim Verriegeln des Fahrzeuges oder Einschalten der Zündung wird die
Innenbeleuchtung ebenfalls ausgeschaltet. Innenleuchte oder beide Leseleuchten eingeschaltet

Drehen Sie den Drehschalter in Stellung .
Hinweis
Sind nicht alle Fahrzeugtüren gesch
lossen, erlischt die Innenbeleuchtung
nach ca. 10 Minuten, wenn der Schlüssel abgezogen ist und die Türkontakt-
schaltung eingeschaltet ist. Das verhindert ein Entleeren der
Fahrzeugbatterie.SichtSonnenblendenDie Sonnenblenden für den Fahrer und Beifahrer können aus der Halterung in
der Fahrzeugmitte herausgezogen und zu den Türen geschwenkt werden
⇒ Abb. 81 .
Abb. 80 Ausschnitt aus
dem Dachhimmel: Innen-
leuchte und Leseleuchten
hinten
AC
A1
A2
A4
A3
A5
Abb. 81 Sonnenblende
auf der Fahrerseite
A1
leon_aleman Seite 121 Donners tag, 29. September 2005 5:16 17

Licht und Sicht

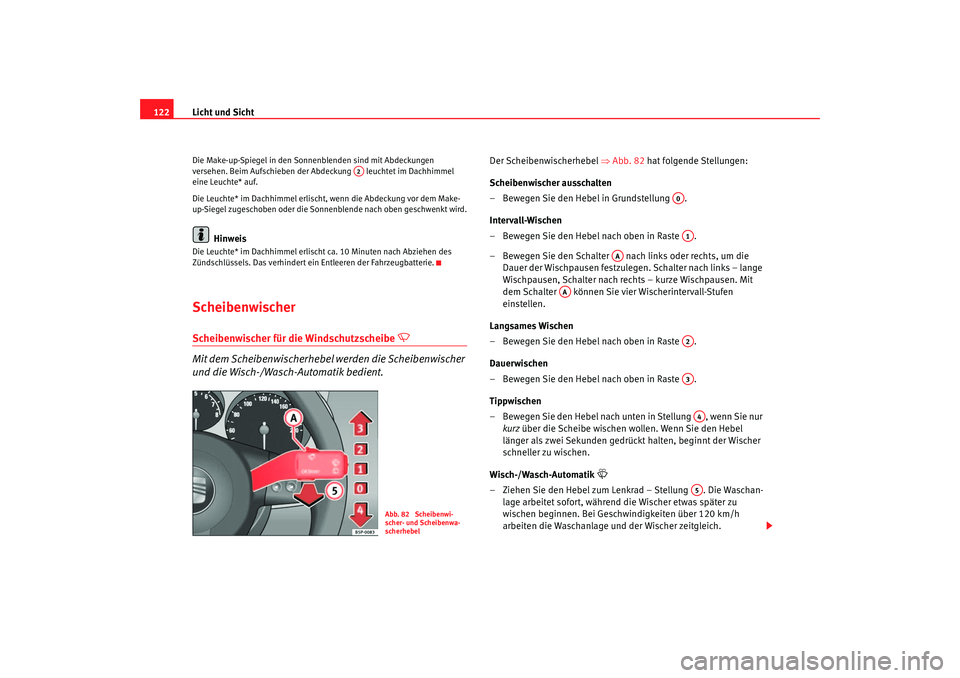

122Die Make-up-Spiegel in den Sonnenblenden sind mit Abdeckungen
versehen. Beim Aufschieben der Abdeckung leuchtet im Dachhimmel
eine Leuchte* auf.
Die Leuchte* im Dachhimmel erlischt , wenn die Abdeckung vor dem Make-
up-Siegel zugeschoben oder die Sonne nblende nach oben geschwenkt wird.
Hinweis
Die Leuchte* im Dachhimmel erlischt ca. 10 Minuten nach Abziehen des
Zündschlüssels. Das verhindert ein Entleeren der Fahrzeugbatterie.ScheibenwischerScheibenwischer für die Windschutzscheibe


Mit dem Scheibenwischerhebel werden die Scheibenwischer
und die Wisch-/Wasch-Automatik bedient.
Der Scheibenwischerhebel ⇒ Abb. 82 hat folgende Stellungen:
Scheibenwischer ausschalten
– Bewegen Sie den Hebel in Grundstellung .
Intervall-Wischen
– Bewegen Sie den Hebel nach oben in Raste .
– Bewegen Sie den Schalter nach links oder rechts, um die Dauer der Wischpausen festzulegen. Schalter nach links – lange
Wischpausen, Schalter nach rechts – kurze Wischpausen. Mit
dem Schalter können Sie vier Wischerintervall-Stufen
einstellen.
Langsames Wischen
– Bewegen Sie den Hebel nach oben in Raste .
Dauerwischen
– Bewegen Sie den Hebel nach oben in Raste .
Tippwischen
– Bewegen Sie den Hebel nach unten in Stellung , wenn Sie nur kurz über die Scheibe wischen wollen. Wenn Sie den Hebel
länger als zwei Sekunden gedrückt halten, beginnt der Wischer
schneller zu wischen.
Wisch-/Wasch-Automatik

– Ziehen Sie den Hebel zum Lenkrad – Stellung . Die Waschan- lage arbeitet sofort, während die Wischer etwas später zu
wischen beginnen. Bei Geschwindigkeiten über 120 km/h
arbeiten die Waschanlage und der Wischer zeitgleich.
A2
Abb. 82 Scheibenwi-
scher- und Scheibenwa-
scherhebel
A0A1
AA
AA
A2A3A4A5
leon_aleman Seite 122 Donners tag, 29. September 2005 5:16 17

Licht und Sicht123
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

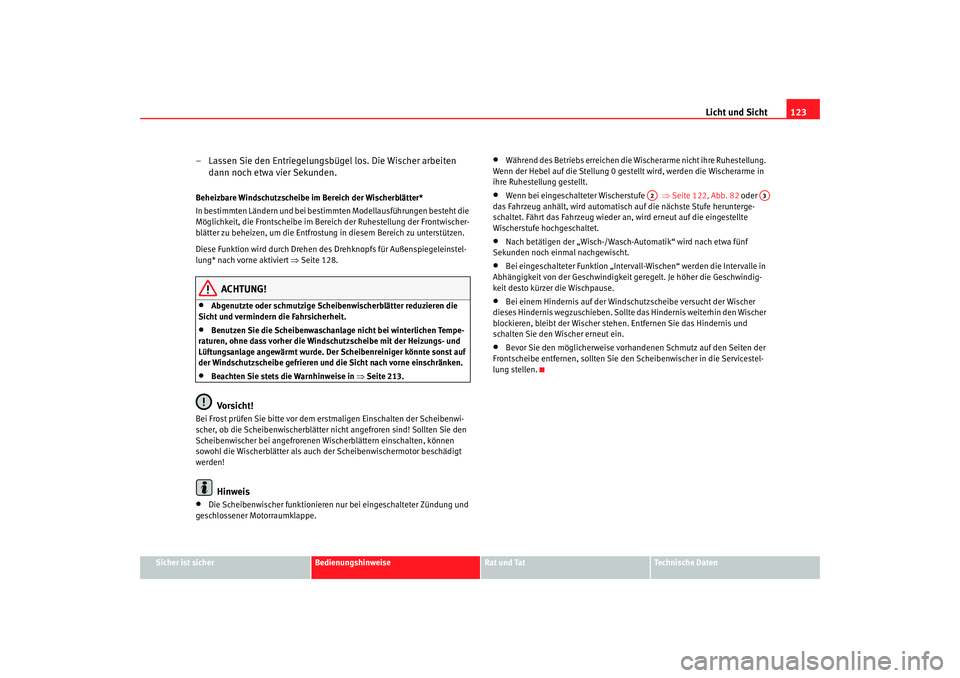

– Lassen Sie den Entriegelungsbügel los. Die Wischer arbeiten
dann noch etwa vier Sekunden.Beheizbare Windschutzscheibe im Bereich der Wischerblätter*
In bestimmten Ländern und bei bestimmten Modellausführungen besteht die
Möglichkeit, die Frontscheibe im Bereich der Ruhestellung der Frontwischer-
blätter zu beheizen, um die Entfrostun g in diesem Bereich zu unterstützen.
Diese Funktion wird durch Drehen des Drehknopfs für Außenspiegeleinstel-
lung* na ch v o rne aktiviert ⇒ Seit
e 128.
ACHTUNG!
•
Abgenutzte oder schmutzige Scheib enwischerblätter reduzieren die
Sicht und vermindern die Fahrsicherheit.
•
Benutzen Sie die Scheibenwaschanlage nicht bei winterlichen Tempe-
raturen, ohne dass vorher die Windschutzscheibe mit der Heizungs- und
Lüftungsanlage angewärmt wurde. Der Scheibenreiniger könnte sonst auf
der Windschutzscheibe gefrieren und die Sicht nach vorne einschränken.
•
Beachten Sie stets die Warnhinweise in ⇒Seite 213.Vorsicht!
Bei Frost prüfen Sie bitte vor dem er stmaligen Einschalten der Scheibenwi-
scher, ob die Scheibenwischerblätter ni cht angefroren sind! Sollten Sie den
Scheibenwischer bei angefrorenen Wischerblättern einschalten, können
sowohl die Wischerblätter als auch der Scheibenwischermotor beschädigt
werden!
Hinweis
•
Die Scheibenwischer funktionieren nu r bei eingeschalteter Zündung und
geschlossener Motorraumklappe.
•
Während des Betriebs erreichen die Wi scherarme nicht ihre Ruhestellung.
Wenn der Hebel auf die Ste llung 0 gestellt wird, werden die Wischerarme in
ihre Ruhestellung gestellt.
•
Wenn bei eingeschalteter Wischerstufe ⇒Seite 122, Abb. 82 oder
das Fahrzeug anhält, wird automatisch auf die nächste Stufe herunterge-
schaltet. Fährt das Fahrzeug wieder an, wird erneut auf die eingestellte
Wischerstufe hochgeschaltet.
•
Nach betätigen der „Wisch-/Wasch-Automatik“ wird nach etwa fünf
Sekunden noch einmal nachgewischt.
•
Bei eingeschalteter Funktion „Intervall- Wischen“ werden die Intervalle in
Abhängigkeit von der Geschwindigkeit geregelt. Je höher die Geschwindig-
keit desto kürzer die Wischpause.
•
Bei einem Hindernis auf der Windsc hutzscheibe versucht der Wischer
dieses Hindernis wegzuschieben. Sollte das Hindernis weiterhin den Wischer
blockieren, bleibt der Wischer stehen. Entfernen Sie das Hindernis und
schalten Sie den Wischer erneut ein.
•
Bevor Sie den möglicherweise vorhandenen Schmutz auf den Seiten der
Frontscheibe entfernen, sollten Sie de n Scheibenwischer in die Servicestel-
lung stellen.
A2
A3
leon_aleman Seite 123 Donners tag, 29. September 2005 5:16 17

Licht und Sicht

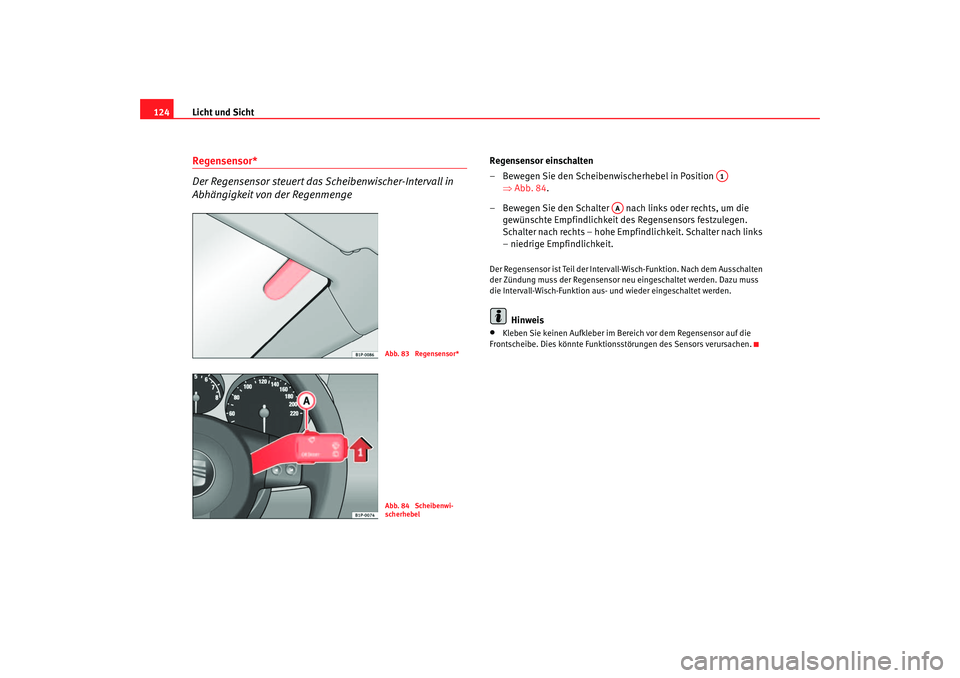

124Regensensor*
Der Regensensor steuert das Scheibenwischer-Intervall in
Abhängigkeit von der Regenmenge
Regensensor einschalten
– Bewegen Sie den Scheibenwischerhebel in Position
⇒Abb. 84 .
– Bewegen Sie den Schalter nach links oder rechts, um die gewünschte Empfindlichkeit des Regensensors festzulegen.
Schalter nach rechts – hohe Empfindlichkeit. Schalter nach links
– niedrige Empfindlichkeit.Der Regensensor ist Teil der Intervall-Wisch-Funktion. Nach dem Ausschalten
der Zündung muss der Regensensor neu eingeschaltet werden. Dazu muss
die Intervall-Wisch-Funktion aus- und wieder eingeschaltet werden.
Hinweis
•
Kleben Sie keinen Aufkleber im Bereich vor dem Regensensor auf die
Frontscheibe. Dies könnte Funktionsstörungen des Sensors verursachen.
Abb. 83 Regensensor*Abb. 84 Scheibenwi-
scherhebel
A1
AA
leon_aleman Seite 124 Donners tag, 29. September 2005 5:16 17

Licht und Sicht125
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

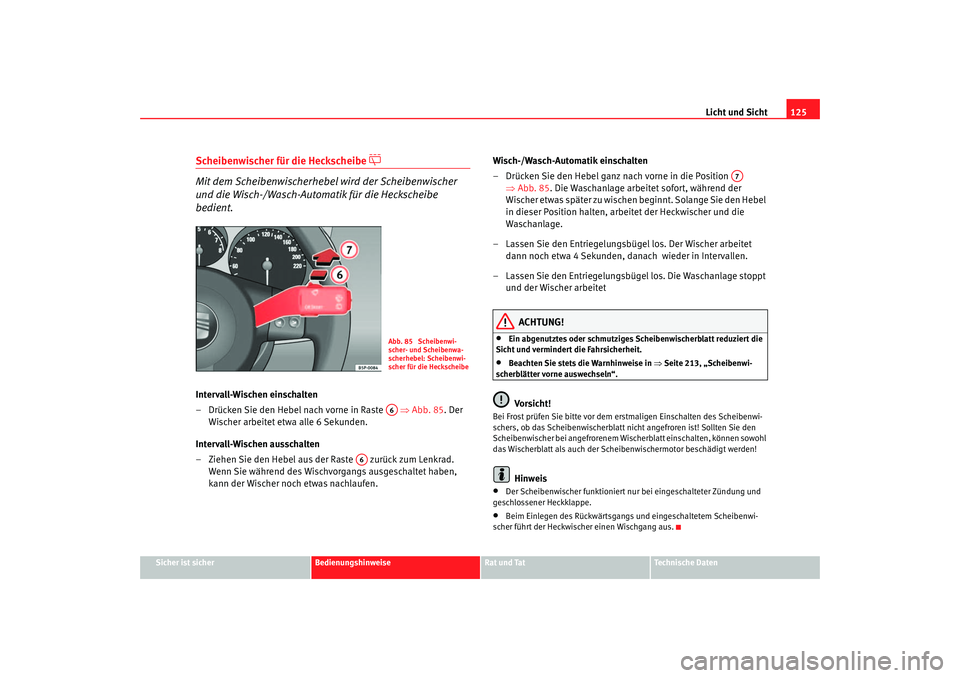

Scheibenwischer für die Heckscheibe


Mit dem Scheibenwischerhebel wird der Scheibenwischer
und die Wisch-/Wasch-Automatik für die Heckscheibe
bedient.
Intervall-Wischen einschalten
– Drücken Sie den Hebel nach vorne in Raste ⇒Abb. 85 . Der
Wischer arbeitet etwa alle 6 Sekunden.
Intervall-Wischen ausschalten
– Ziehen Sie den Hebel aus der Raste zurück zum Lenkrad. Wenn Sie während des Wischvorgangs ausgeschaltet haben,
kann der Wischer noch etwas nachlaufen. Wisch-/Wasch-Automatik einschalten
– Drücken Sie den Hebel ganz nach vorne in die Position
⇒Abb. 85 . Die Waschanlage arbeitet sofort, während der
Wischer etwas später zu wischen beginnt. Solange Sie den Hebel
in dieser Position halten, arbeitet der Heckwischer und die
Waschanlage.
– Lassen Sie den Entriegelungsbügel los. Der Wischer arbeitet dann noch etwa 4 Sekunden, danach wieder in Intervallen.
– Lassen Sie den Entriegelungsbügel los. Die Waschanlage stoppt und der Wischer arbeitet
ACHTUNG!
•
Ein abgenutztes oder schmutziges Scheibenwischerblatt reduziert die
Sicht und vermindert die Fahrsicherheit.
•
Beachten Sie stets die Warnhinweise in ⇒Seite 213, „Scheibenwi-
scherblätter vorne auswechseln“.Vorsicht!
Bei Frost prüfen Sie bitte vor dem erstmaligen Einschalten des Scheibenwi-
schers, ob das Scheibenwischerblatt ni cht angefroren ist! Sollten Sie den
Scheibenwischer bei angefrorenem Wischerblatt einschalten, können sowohl
das Wischerblatt als auch der Scheib enwischermotor beschädigt werden!
Hinweis
•
Der Scheibenwischer funktioniert nur bei eingeschalteter Zündung und
geschlossener Heckklappe.
•
Beim Einlegen des Rückwärtsgangs und eingeschaltetem Scheibenwi-
scher führt der Heckwischer einen Wischgang aus.
Abb. 85 Scheibenwi-
scher- und Scheibenwa-
scherhebel: Scheibenwi-
scher für die HeckscheibeA6
A6
A7
leon_aleman Seite 125 Donners tag, 29. September 2005 5:16 17

Licht und Sicht

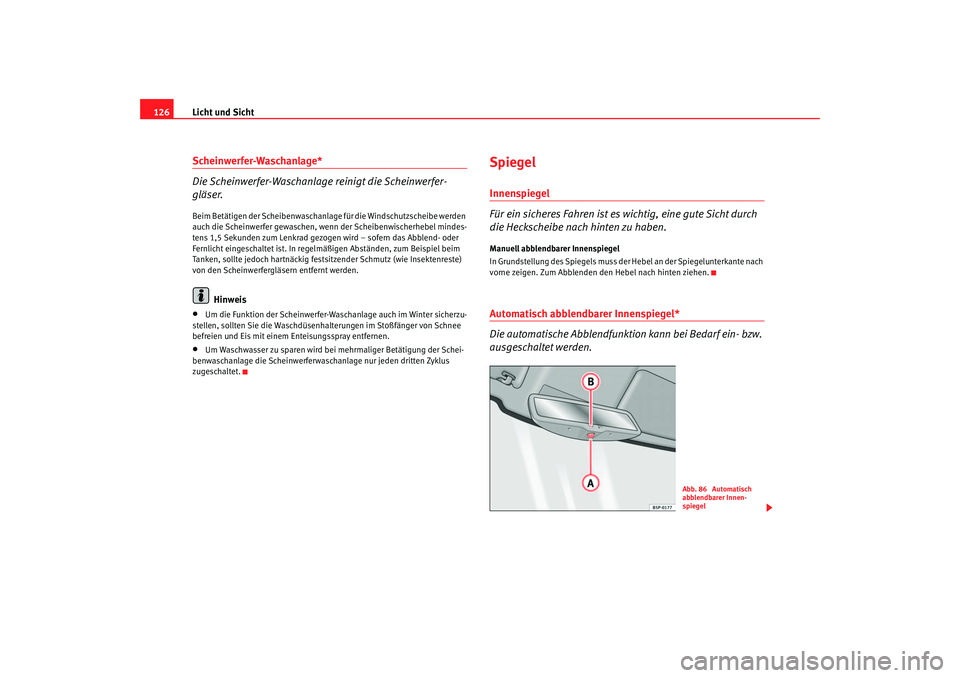

126Scheinwerfer-Waschanlage*
Die Scheinwerfer-Waschanlage reinigt die Scheinwerfer-
gläser.Beim Betätigen der Scheibenwaschanlage für die Windschutzscheibe werden
auch die Scheinwerfer gewaschen, wenn der Scheibenwischerhebel mindes-
tens 1,5 Sekunden zum Lenkrad gezogen wird – sofern das Abblend- oder
Fernlicht eingeschaltet ist. In regelmäßigen Abständen, zum Beispiel beim
Tanken, sollte jedoch hartnäckig festsitzender Schmutz (wie Insektenreste)
von den Scheinwerfergläsern entfernt werden.
Hinweis
•
Um die Funktion der Scheinwerfer-Waschanlage auch im Winter sicherzu-
stellen, sollten Sie die Waschdüsenhalterungen im Stoßfänger von Schnee
befreien und Eis mit einem Enteisungsspray entfernen.
•
Um Waschwasser zu sparen wird bei mehrmaliger Betätigung der Schei-
benwaschanlage die Scheinwerferwaschanlage nur jeden dritten Zyklus
zugeschaltet.
SpiegelInnenspiegel
Für ein sicheres Fahren ist es wichtig, eine gute Sicht durch
die Heckscheibe nach hinten zu haben.Manuell abblendbarer Innenspiegel
In Grundstellung des Spiegels muss de r Hebel an der Spiegelunterkante nach
vorne zeigen. Zum Abblenden den Hebel nach hinten ziehen.Automatisch abblendbarer Innenspiegel*
Die automatische Abblendfunktion kann bei Bedarf ein- bzw.
ausgeschaltet werden.
Abb. 86 Automatisch
abblendbarer Innen-
spiegel
leon_aleman Seite 126 Donners tag, 29. September 2005 5:16 17

Licht und Sicht127
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

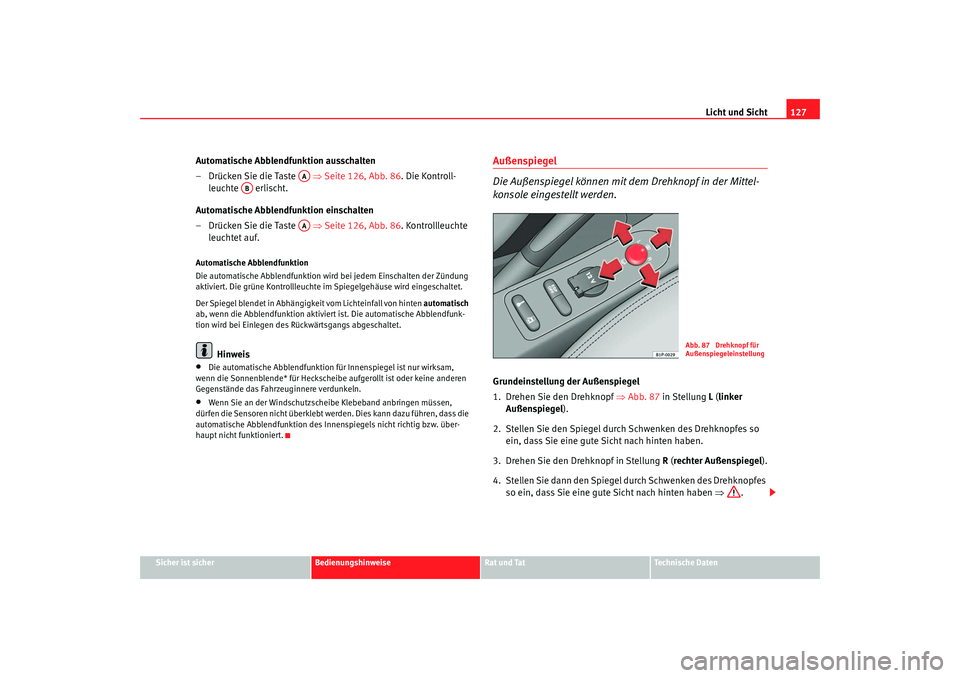

Automatische Abblendfunktion ausschalten
– Drücken Sie die Taste ⇒Seite 126, Abb. 86 . Die Kontroll-
leuchte erlischt.
Automatische Abblendfunktion einschalten
– Drücken Sie die Taste ⇒Seite 126, Abb. 86 . Kontrollleuchte
leuchtet auf.Automatische Abblendfunktion
Die automatische Abblendfunktion wird bei jedem Einschalten der Zündung
aktiviert. Die grüne Kontrollleuchte im Spiegelgehäuse wird eingeschaltet.
Der Spiegel blendet in Abhängigkei t vom Lichteinfall von hinten automatisch
ab, wenn die Abblendfunktion aktiviert ist. Die automatische Abblendfunk-
tion wird bei Einlegen des Rückwärtsgangs abgeschaltet.
Hinweis
•
Die automatische Abblendfunktion für Innenspiegel ist nur wirksam,
wenn die Sonnenblende* für Heckscheibe aufgerollt ist oder keine anderen
Gegenstände das Fahrzeuginnere verdunkeln.
•
Wenn Sie an der Windschutzscheibe Klebeband anbringen müssen,
dürfen die Sensoren nicht überklebt werden. Dies kann dazu führen, dass die
automatische Abblendfunktion des Innenspiegels nicht richtig bzw. über-
haupt nicht funktioniert.
Außenspiegel
Die Außenspiegel können mit dem Drehknopf in der Mittel-
konsole eingestellt werden.Grundeinstellung der Außenspiegel
1. Drehen Sie den Drehknopf ⇒Abb. 87 in Stellung L ( linker
Außenspiegel ).
2. Stellen Sie den Spiegel durch Schwenken des Drehknopfes so ein, dass Sie eine gute Sicht nach hinten haben.
3. Drehen Sie den Drehknopf in Stellung R (rechter Außenspiegel ).
4. Stellen Sie dann den Spiegel durch Schwenken des Drehknopfes so ein, dass Sie eine gute Sicht nach hinten haben ⇒.
AA
AB
AA
Abb. 87 Drehknopf für
Außenspiegeleinstellung
leon_aleman Seite 127 Donners tag, 29. September 2005 5:16 17

Licht und Sicht
128

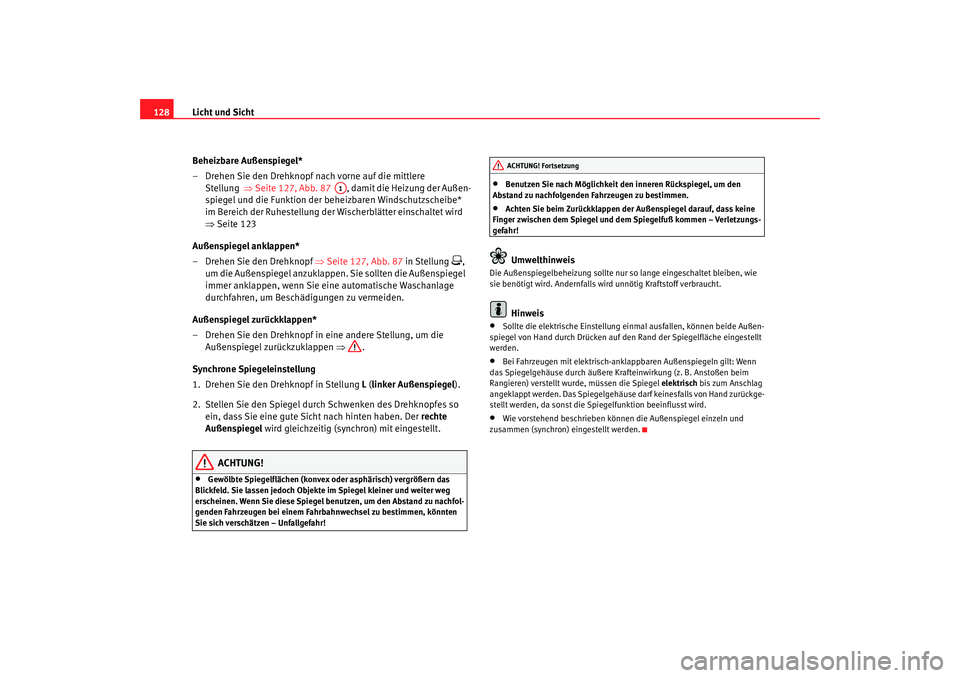

Beheizbare Außenspiegel*
– Drehen Sie den Drehknopf nach vorne auf die mittlere Stellung ⇒Seite 127, Abb. 87 , damit die Heizung der Außen-
spiegel und die Funktion der beheizbaren Windschutzscheibe*
im Bereich der Ruheste llung der Wi sc
herblätter einsc ha l
tet wird
⇒ Seite 123
Außenspiegel anklappen*
– Drehen Sie den Drehknopf ⇒Seite 127, Abb. 87 in Stellung
,
um die Außenspiegel anzuklappen. Sie sollten die Außenspiegel
immer anklappen, wenn Sie eine automatische Waschanlage
durchfahren, um Beschädigungen zu vermeiden.
Außenspiegel zurückklappen*
– Drehen Sie den Drehknopf in eine andere Stellung, um die Außen spiegel zurü ckzuk lappe n ⇒ .
Synchrone Spiegeleinstellung
1. Drehen Sie den Drehknopf in Stellung L ( linker Außenspiegel ).
2. Stellen Sie den Spiegel durch Schwenken des Drehknopfes so ein, dass Sie eine gute Sicht nach hinten haben. Der rechte
Außenspiegel wird gleichzeitig (synchron) mit eingestellt.
ACHTUNG!
•
Gewölbte Spiegelflächen (konvex oder asphärisch) vergrößern das
Blickfeld. Sie lassen jedoch Objekte im Spiegel kleiner und weiter weg
erscheinen. Wenn Sie diese Spiegel benutzen, um den Abstand zu nachfol-
genden Fahrzeugen bei einem Fahrbahnwechsel zu bestimmen, könnten
Sie sich verschätzen – Unfallgefahr!
•
Benutzen Sie nach Möglichkeit den inneren Rückspiegel, um den
Abstand zu nachfolgenden Fahrzeugen zu bestimmen.
•
Achten Sie beim Zurückklappen der Außenspiegel darauf, dass keine
Finger zwischen dem Spiegel und dem Spiegelfuß kommen – Verletzungs-
gefahr!Umwelthinweis
Die Außenspiegelbeheizung sollte nur so lange eingeschaltet bleiben, wie
sie benötigt wird. Andernfalls wird unnötig Kraftstoff verbraucht.
Hinweis
•
Sollte die elektrische Einstellung einmal ausfallen, können beide Außen-
spiegel von Hand durch Drücken auf den Rand der Spiegelfläche eingestellt
werden.
•
Bei Fahrzeugen mit elektrisch-ankla ppbaren Außenspiegeln gilt: Wenn
das Spiegelgehäuse durch äußere Krafteinwirkung (z. B. Anstoßen beim
Rangieren) verstellt wurd e, müssen die Spiegel elektrisch bis zum Anschlag
angeklappt werden. Das Spiegelgehäuse darf keinesfalls von Hand zurückge-
stellt werden, da sonst die Spiegelfunktion beeinflusst wird.
•
Wie vorstehend beschrieben können die Außenspiegel einzeln und
zusammen (synchron) eingestellt werden.
A1
ACHTUNG! Fortsetzung
leon_aleman Seite 128 Donners tag, 29. September 2005 5:16 17
