Selbsthilfe239
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

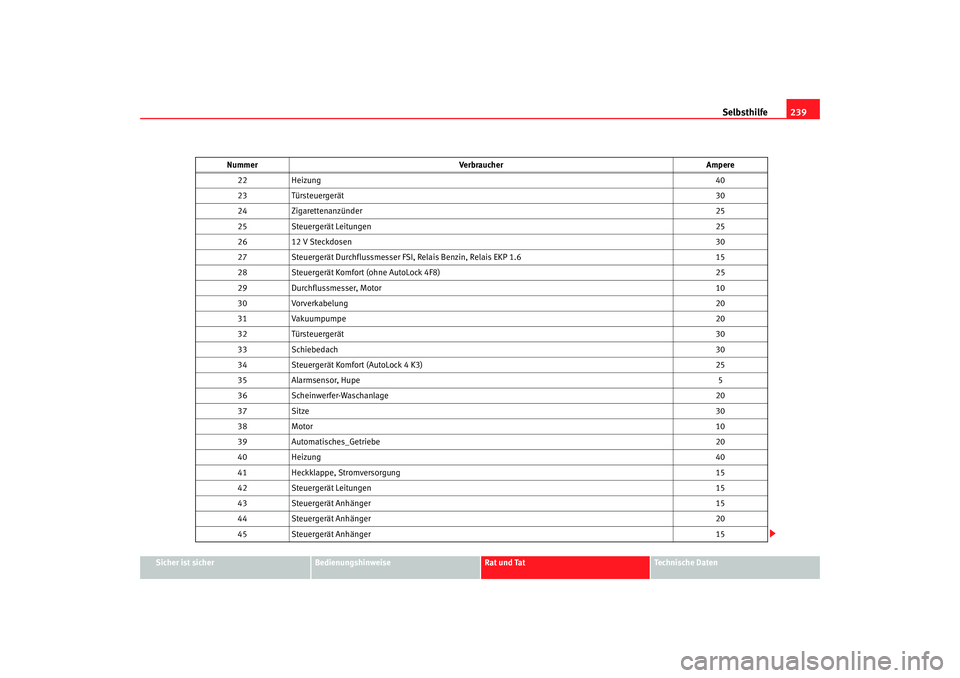

22
Heizung 40
23 Türsteuergerät 30
24 Zigarettenanzünder 25
25 Steuergerät Leitungen 25
26 12 V Steckdosen 30
27 Steuergerät Durchflussmesser FSI, Relais Benzin, Relais EKP 1.6 15
28 Steuergerät Komfort (ohne AutoLock 4F8) 25
29 Durchflussmesser, Motor 10
30 Vorverkabelung 20
31 Vakuumpumpe 20
32 Türsteuergerät 30
33 Schiebedach 30
34 Steuergerät Komfort (AutoLock 4 K3) 25
35 Alarmsensor, Hupe 5
36 Scheinwerfer-Waschanlage 20
37 Sitze 30
38 Motor 10
39 Automatisches_Getriebe 20
40 Heizung 40
41 Heckklappe, Stromversorgung 15
42 Steuergerät Leitungen 15
43 Steuergerät Anhänger 15
44 Steuergerät Anhänger 20
45 Steuergerät Anhänger 15
Nummer
Verbraucher Ampere
leon_aleman Seite 239 Donnerstag, 29. September 2005 5:16 17

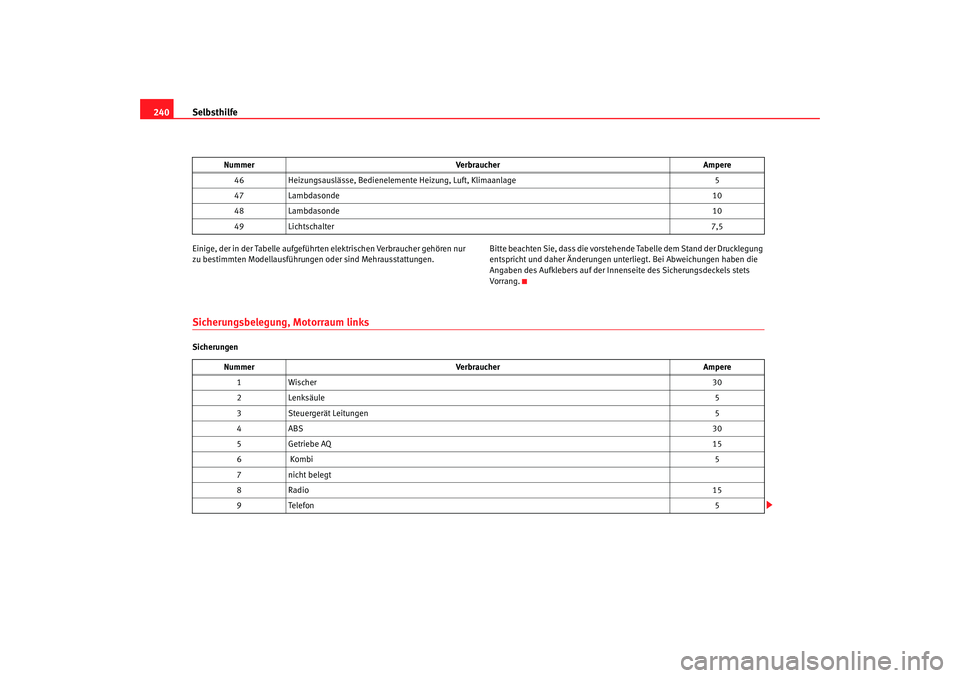

Selbsthilfe
240Einige, der in der Tabelle aufgeführten elektrischen Verbraucher gehören nur
zu bestimmten Modellausführungen oder sind Mehrausstattungen. Bitte beachten Sie, dass die vorstehende Tabelle dem Stand der Drucklegung
entspricht und daher Änderungen unterliegt. Bei Abweichungen haben die
Angaben des Aufklebers auf der Innenseite des Sicherungsdeckels stets
Vorrang.Sicherungsbelegung, Motorraum linksSicherungen46
Heizungsauslässe, Bedienelemente Heizung, Luft, Klimaanlage 5
47 Lambdasonde 10
48 Lambdasonde 10
49 Lichtschalter 7,5
Nummer
Verbraucher Ampere
NummerVerbraucher Ampere
1W is ch er 30
2 Lenksäule 5
3 Steuergerät Leitungen 5
4A BS 30
5 Getriebe AQ 15
6 Kombi 5
7 nicht belegt
8R ad io 15
9T ele fo n 5
leon_aleman Seite 240 Donnerstag, 29. September 2005 5:16 17

Selbsthilfe241
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

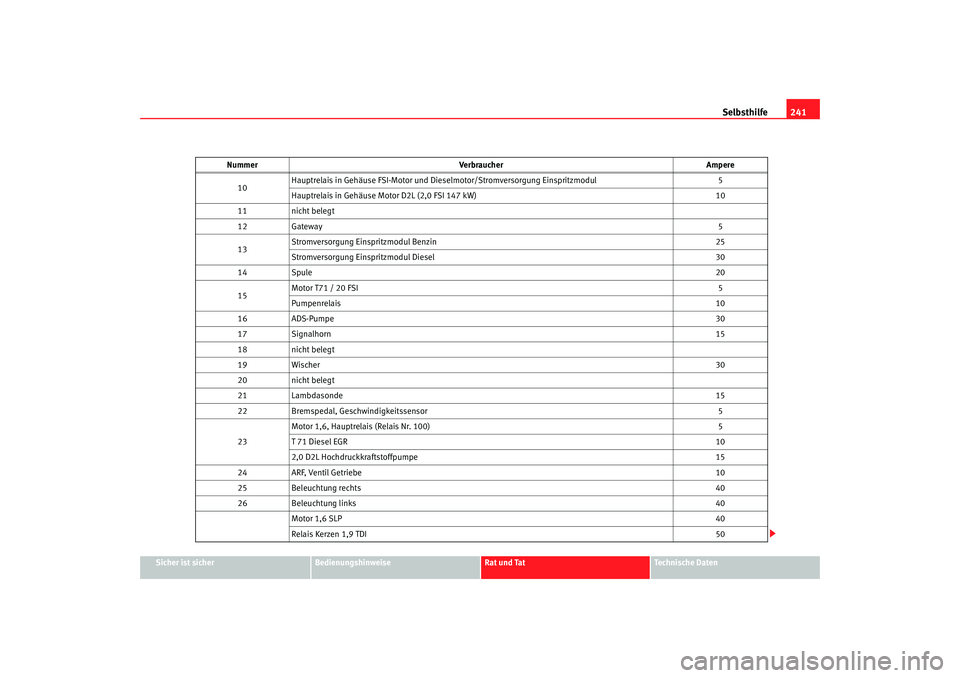

10
Hauptrelais in Gehäuse FSI-Motor und Dies
elmotor/Stromversorgung Einspritzmodul 5
Hauptrelais in Gehäuse Motor D2L (2,0 FSI 147 kW) 10
11 nicht belegt
12 Gateway 5
13 Stromversorgung Einspritzmodul Benzin
25
Stromversorgung Einspritzmodul Diesel 30
14 Spule 20
15 Motor T71 / 20 FSI
5
Pumpenrelais 10
16 ADS-Pumpe 30
17 Signalhorn 15
18 nicht belegt
19 Wischer 30
20 nicht belegt
21 Lambdasonde 15
22 Bremspedal, Geschwindigkeitssensor 5
23 Motor 1,6, Hauptrelais (Relais Nr. 100)
5
T 71 Diesel EGR 10
2,0 D2L Hochdruckkraftstoffpumpe 15
24 ARF, Ventil Getriebe 10
25 Beleuchtung rechts 40
26 Beleuchtung links 40
Motor 1,6 SLP 40
Relais Kerzen 1,9 TDI 50
Nummer
Verbraucher Ampere
leon_aleman Seite 241 Donnerstag, 29. September 2005 5:16 17

Selbsthilfe

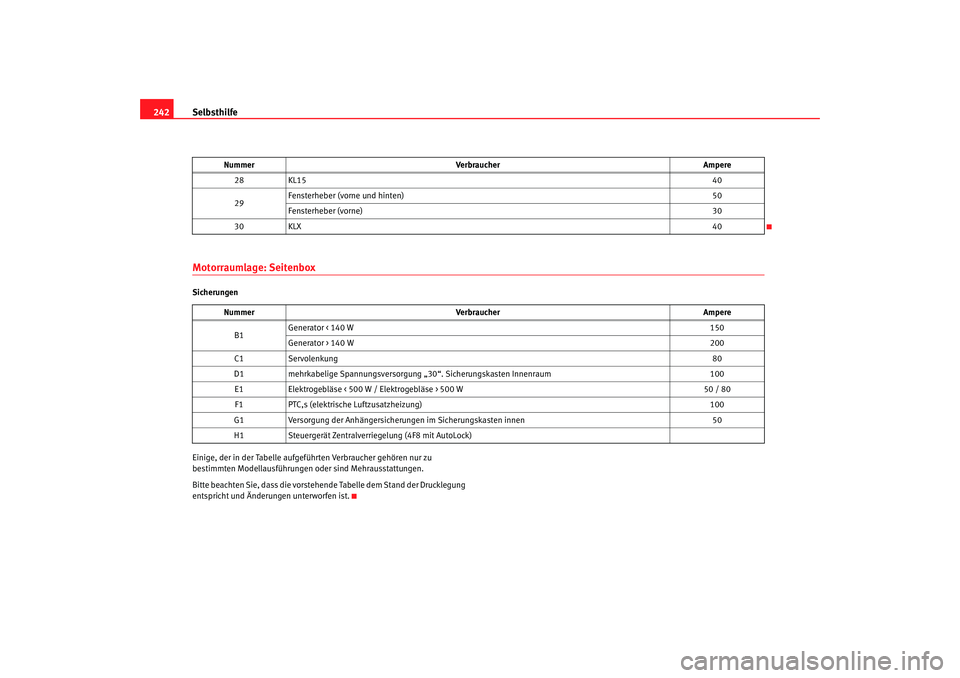

242Motorraumlage: SeitenboxSicherungen
Einige, der in der Tabelle aufgeführten Verbraucher gehören nur zu
bestimmten Modellausführungen oder sind Mehrausstattungen.
Bitte beachten Sie, dass die vorstehende Tabelle dem Stand der Drucklegung
entspricht und Änderungen unterworfen ist. 28
KL15 40
29 Fensterheber (vorne und hinten)
50
Fensterheber (vorne) 30
30 KLX 40
Nummer Verbraucher Ampere
B1 Generator < 140 W
150
Generator > 140 W 200
C1 Servolenkung 80
D1 mehrkabelige Spannungsversorgung „30“. Sicherungskasten Innenraum 100
E1 Elektrogebläse < 500 W / Elektrogebläse > 500 W 50 / 80
F1 PTC,s (elektrische Luftzusatzheizung) 100
G1 Versorgung der Anhängersicherunge n im Sicherungskasten innen 50
H1 Steuergerät Zentralverriegelung (4F8 mit AutoLock)
Nummer
Verbraucher Ampere
leon_aleman Seite 242 Donnerstag, 29. September 2005 5:16 17

Selbsthilfe243
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

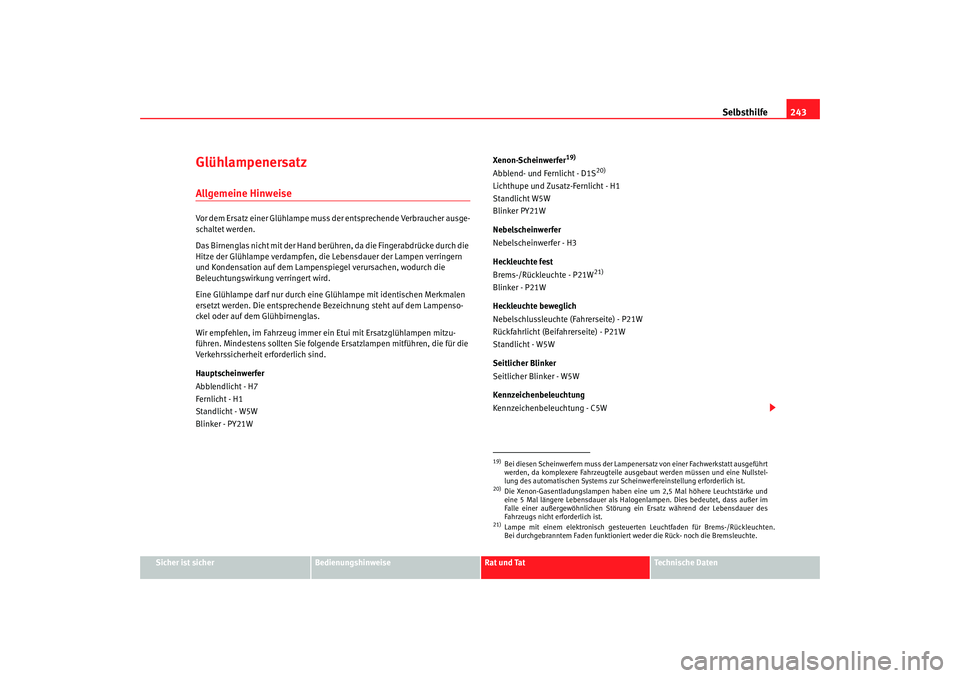

GlühlampenersatzAllgemeine HinweiseVor dem Ersatz einer Glühlampe muss der entsprechende Verbraucher ausge-
schaltet werden.
Das Birnenglas nicht mit der Hand berühren, da die Fingerabdrücke durch die
Hitze der Glühlampe verdampfen, die Lebensdauer der Lampen verringern
und Kondensation auf dem Lampensp iegel verursachen, wodurch die
Beleuchtungswirkung verringert wird.
Eine Glühlampe darf nur durch eine Glühlampe mit identischen Merkmalen
ersetzt werden. Die entsprechende Bezeichnung steht auf dem Lampenso-
ckel oder auf dem Glühbirnenglas.
Wir empfehlen, im Fahrzeug immer ein Etui mit Ersatzglühlampen mitzu-
führen. Mindestens sollten Sie folgende Ersatzlampen mitführen, die für die
Verkehrssicherheit erforderlich sind.
Hauptscheinwerfer
Abblendlicht - H7
Fernlicht - H1
Standlicht - W5W
Blinker - PY21W Xenon-Scheinwerfer
19)
Abblend- und Fernlicht - D1S
20)
Lichthupe und Zusatz-Fernlicht - H1
Standlicht
W5W
Blinker PY21W
Nebelscheinwerfer
Nebelscheinwerfer - H3
Heckleuchte fest
Brems-/Rückleuchte - P21W
21)
Blinker - P21W
Heckleuchte beweglich
Nebelschlussleuchte (Fahrerseite) - P21W
Rückfahrlicht (Beifahrerseite) - P21W
Standlicht - W5W
Seitlicher Blinker
Seitlicher Blinker - W5W
Kennzeichenbeleuchtung
Kennzeichenbeleuchtung - C5W19)Bei diesen Scheinwerfern muss der Lampenersatz von einer Fachwerkstatt ausgeführt
werden, da komplexere Fahrzeugteile ausgebaut werden müssen und eine Nullstel-
lung des automatischen Systems zur Scheinwerfereinstellung erforderlich ist.20)Die Xenon-Gasentladungslampen haben eine um 2,5 Mal höhere Leuchtstärke und
eine 5 Mal längere Lebensdauer als Halogenlampen. Dies bedeutet, dass außer im
Falle einer außergewöhnlichen Störung ein Ersatz während der Lebensdauer des
Fahrzeugs nicht erforderlich ist.21)Lampe mit einem elektronisch gesteuerten Leuchtfa den für Brems-/Rückleuchten.
Bei du rchgebranntem Faden funktioniert weder die Rück- noch die Bremsleuchte.
leon_aleman Seite 243 Donners tag, 29. September 2005 5:16 17

Selbsthilfe
244

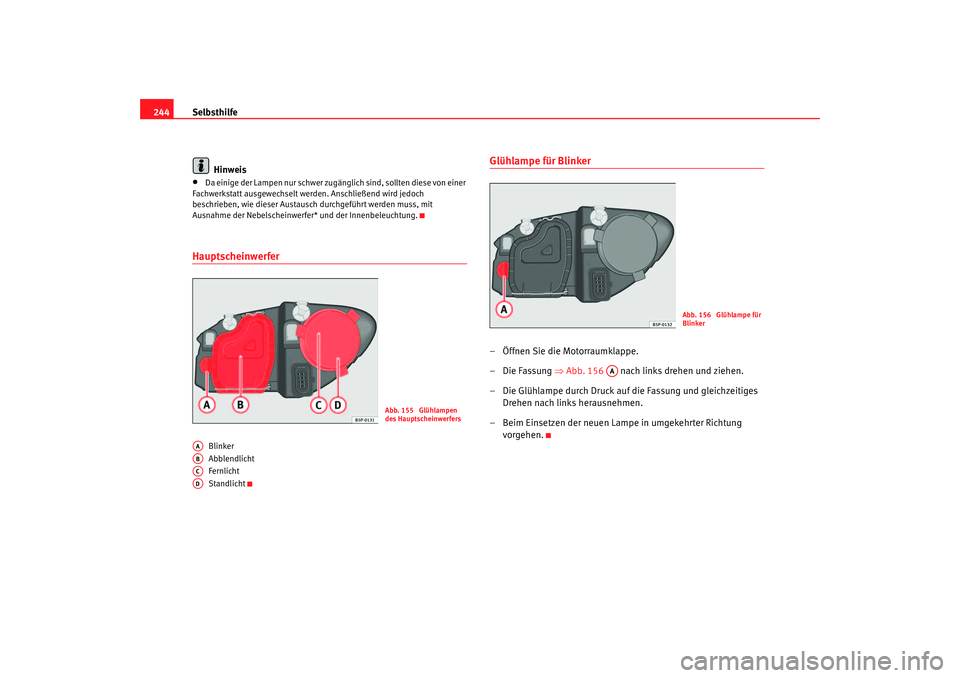

Hinweis•
Da einige der Lampen nur schwer zugä nglich sind, sollten diese von einer
Fachwerkstatt ausgewechselt werden. Anschließend wird jedoch
beschrieben, wie dieser Austausch durchgeführt werden muss, mit
Ausnahme der Nebelscheinwerfer* und der Innenbeleuchtung.
Hauptscheinwerfer
Blinker
Abblendlicht
Fernlicht
Standlicht
Glühlampe für Blinker– Öffnen Sie die Motorraumklappe.
– Die Fassung ⇒Abb. 156 nach links drehen und ziehen.
– Die Glühlampe durch Druck auf die Fassung und gleichzeitiges Drehen nach links herausnehmen.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
Abb. 155 Glühlampen
des Hauptscheinwerfers
AAABACAD
Abb. 156 Glühlampe für
Blinker
AA
leon_aleman Seite 244 Donners tag, 29. September 2005 5:16 17

Selbsthilfe245
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

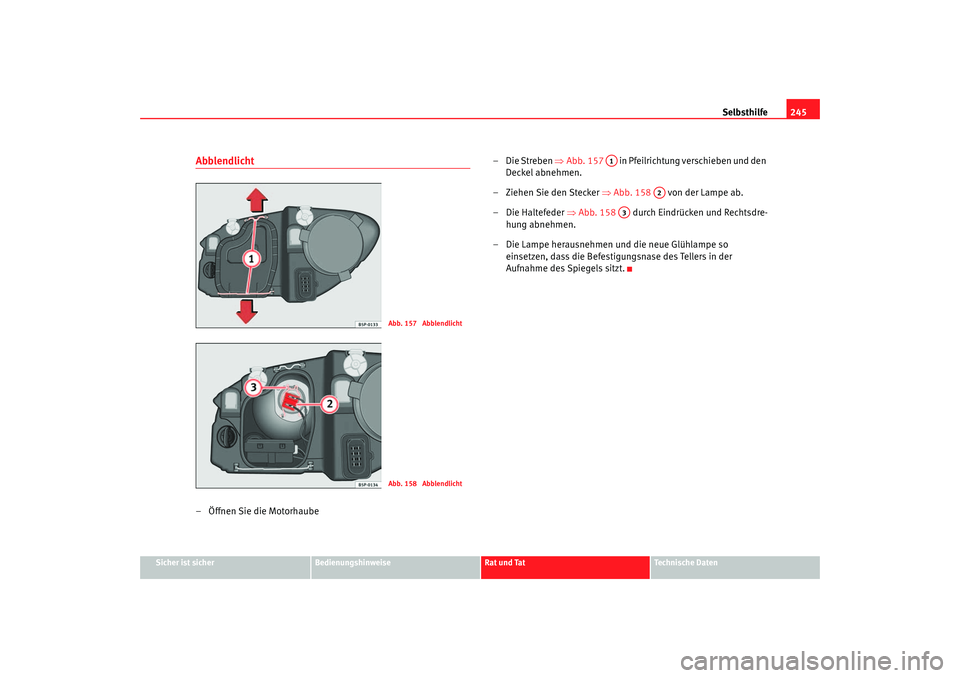

Abblendlicht– Öffnen Sie die Motorhaube –Die Streben ⇒
Abb. 157 in Pfeilrichtung verschieben und den
Deckel abnehmen.
– Ziehen Sie den Stecker ⇒Abb. 158 von der Lampe ab.
– Die Haltefeder ⇒Abb. 158 durch Eindrücken und Rechtsdre-
hung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe so einsetzen, dass die Befestigungsnase des Tellers in der
Aufnahme des Spiegels sitzt.
Abb. 157 AbblendlichtAbb. 158 Abblendlicht
A1
A2
A3
leon_aleman Seite 245 Donners tag, 29. September 2005 5:16 17

Selbsthilfe

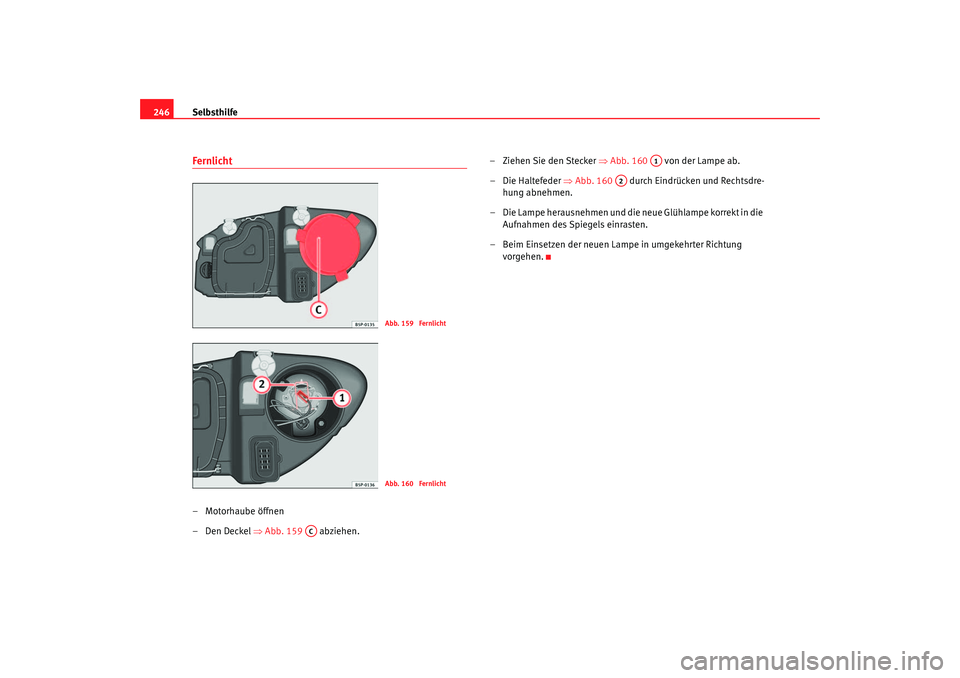

246Fernlicht– Motorhaube öffnen
–Den Deckel ⇒Abb. 159 abziehen. – Ziehen Sie den Stecker
⇒Abb. 160 von der Lampe ab.
– Die Haltefeder ⇒ Abb. 160 durch Eindrücken und Rechtsdre-
hung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe korrekt in die Aufnahmen des Spiegels einrasten.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
Abb. 159 FernlichtAbb. 160 Fernlicht
AC
A1
A2
leon_aleman Seite 246 Donners tag, 29. September 2005 5:16 17

Selbsthilfe247
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

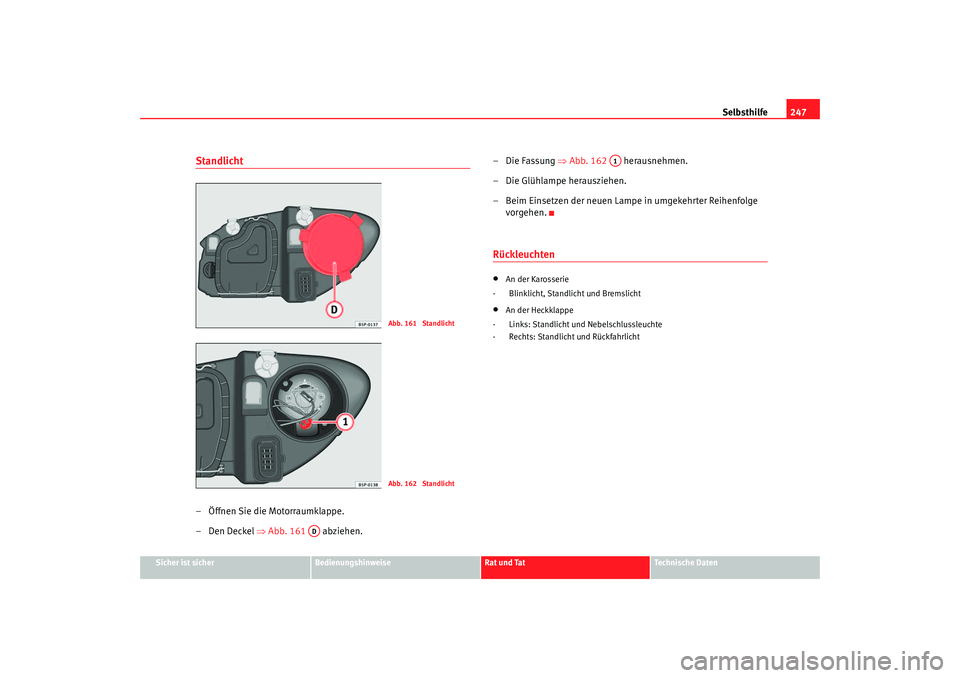

Standlicht– Öffnen Sie die Motorraumklappe.
–Den Deckel ⇒Abb. 161 abziehen. – Die Fassung
⇒Abb. 162 herausnehmen.
– Die Glühlampe herausziehen.
– Beim Einsetzen der neuen Lampe in umgekehrter Reihenfolge vorgehen.
Rückleuchten•
An der Karosserie
- Blinklicht, Standlicht und Bremslicht
•
An der Heckklappe
- Links: Standlicht und Nebelschlussleuchte
- Rechts: Standlicht und Rückfahrlicht
Abb. 161 StandlichtAbb. 162 Standlicht
AD
A1
leon_aleman Seite 247 Donners tag, 29. September 2005 5:16 17

Selbsthilfe

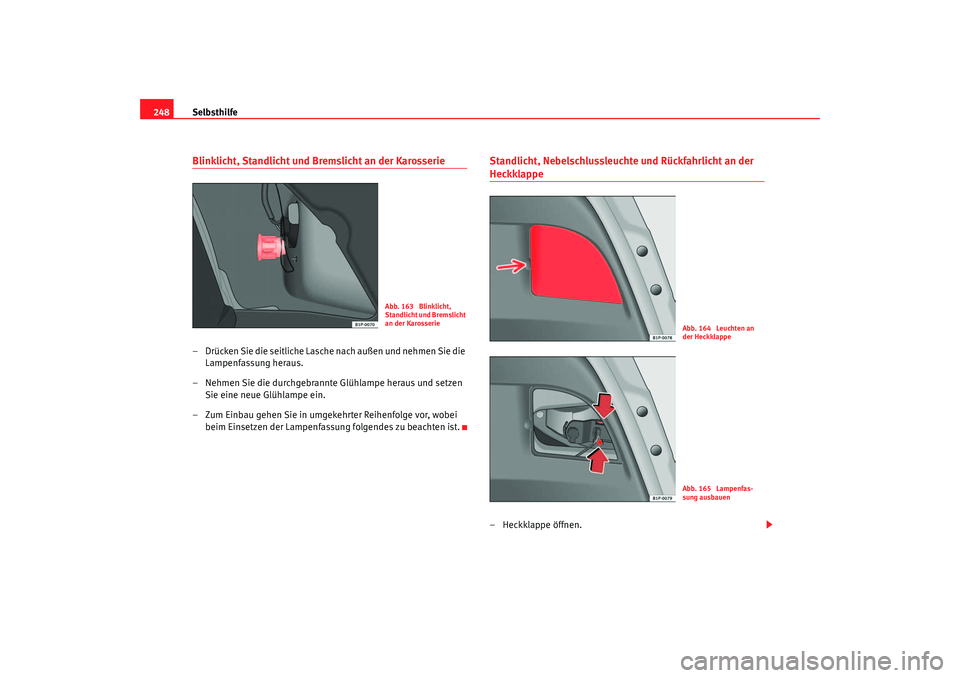

248Blinklicht, Standlicht und Bremslicht an der Karosserie– Drücken Sie die seitliche Lasche nach außen und nehmen Sie die
Lampenfassung heraus.
– Nehmen Sie die durchgebrannte Glühlampe heraus und setzen Sie eine neue Glühlampe ein.
– Zum Einbau gehen Sie in umgekehrter Reihenfolge vor, wobei beim Einsetzen der Lampenfassung folgendes zu beachten ist.
Standlicht, Nebelschlussleuchte und Rückfahrlicht an der Heckklappe– Heckklappe öffnen.
Abb. 163 Blinklicht,
Standlicht und Bremslicht
an der Karosserie
Abb. 164 Leuchten an
der HeckklappeAbb. 165 Lampenfas-
sung ausbauen
