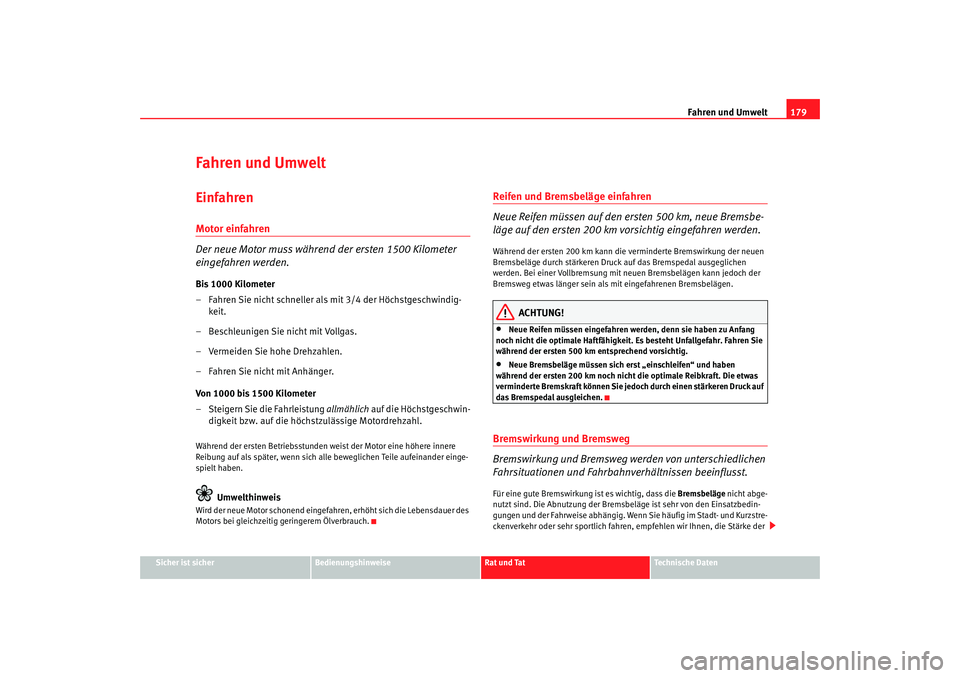

Fahren und UmweltEinfahrenMotor einfahren
Der neue Motor muss während der ersten 1500 Kilometer
eingefahren werden.Bis 1000 Kilometer
– Fahren Sie nicht schneller als mit 3/4 der Höchstgeschwindig-
keit.
– Beschleunigen Sie nicht mit Vollgas.
– Vermeiden Sie hohe Drehzahlen.
– Fahren Sie nicht mit Anhänger.
Von 1000 bis 1500 Kilometer
– Steigern Sie die Fahrleistung allmählich auf die Höchstgeschwin-
digkeit bzw. auf die höchstzulässige Motordrehzahl.Während der ersten Betriebsstunden we ist der Motor eine höhere innere
Reibung auf als später, wenn sich alle beweglichen Teile aufeinander einge-
spielt haben.
Umwelthinweis
Wird der neue Motor schonend eingefahr en, erhöht sich die Lebensdauer des
Motors bei gleichzeitig geringerem Ölverbrauch.
Reifen und Bremsbeläge einfahren
Neue Reifen müssen auf den ersten 500 km, neue Bremsbe-
läge auf den ersten 200 km vorsichtig eingefahren werden.Während der ersten 200 km kann die verminderte Bremswirkung der neuen
Bremsbeläge durch stärkeren Druck auf das Bremspedal ausgeglichen
werden. Bei einer Vollbremsung mit neuen Bremsbelägen kann jedoch der
Bremsweg etwas länger sein als mit eingefahrenen Bremsbelägen.
ACHTUNG!
•
Neue Reifen müssen eingefahren werden, denn sie haben zu Anfang
noch nicht die optimale Haftfähigkeit. Es besteht Unfallgefahr. Fahren Sie
während der ersten 500 km entsprechend vorsichtig.
•
Neue Bremsbeläge müssen sich erst „einschleifen“ und haben
während der ersten 200 km noch nicht die optimale Reibkraft. Die etwas
verminderte Bremskraft können Sie jedoch durch einen stärkeren Druck auf
das Bremspedal ausgleichen.
Bremswirkung und Bremsweg
Bremswirkung und Bremsweg werden von unterschiedlichen
Fahrsituationen und Fahrbah nverhältnissen beeinflusst.Für eine gute Bremswirkung ist es wichtig, dass die Bremsbeläge nicht abge-
nutzt sind. Die Abnutzung der Bremsbel äge ist sehr von den Einsatzbedin-
gungen und der Fahrweise abhängig. Wenn Sie häufig im Stadt- und Kurzstre-
ckenverkehr oder sehr sportlich fahren, empfehlen wir Ihnen, die Stärke der
leon_aleman Seite 179 Dienstag, 22. August 2006 6:49 18

Fahren und Umwelt

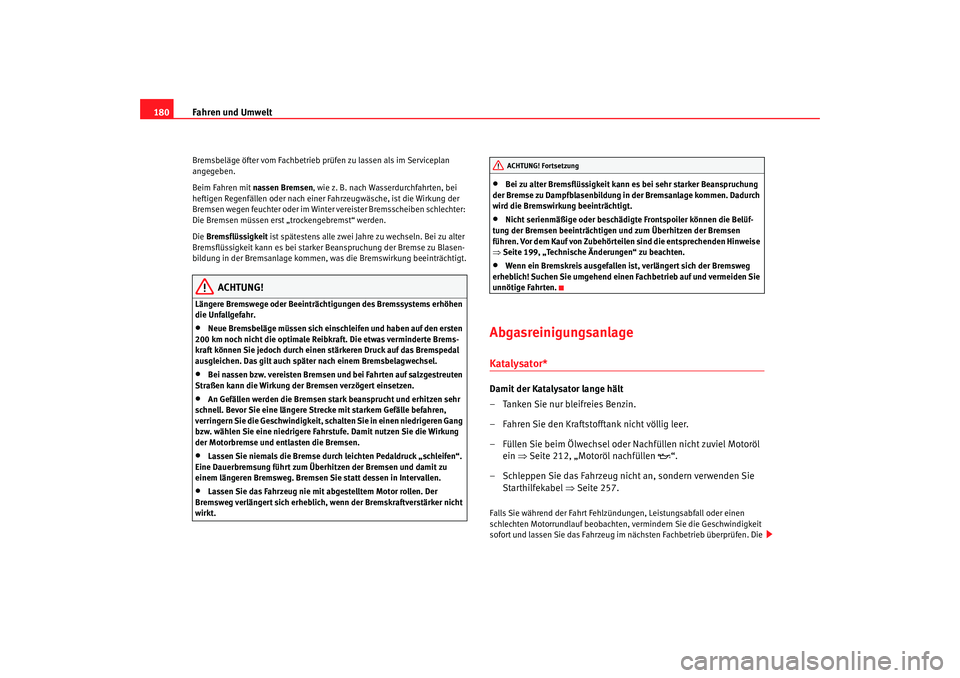

180Bremsbeläge öfter vom Fachbetrieb prüfen zu lassen als im Serviceplan
angegeben.
Beim Fahren mit nassen Bremsen, wie z. B. nach Wasserdurchfahrten, bei
heftigen Regenfällen oder nach eine r Fahrzeugwäsche, ist die Wirkung der
Bremsen wegen feuchter oder im Winter vereister Bremsscheiben schlechter:
Die Bremsen müssen erst „trockengebremst“ werden.
Die Bremsflüssigkeit ist spätestens alle zwei Jahre zu wechseln. Bei zu alter
Bremsflüssigkeit kann es bei starker Beanspruchung der Bremse zu Blasen-
bildung in der Bremsanlage kommen, was die Bremswirkung beeinträchtigt.
ACHTUNG!
Längere Bremswege oder Beeinträchtigungen des Bremssystems erhöhen
die Unfallgefahr.•
Neue Bremsbeläge müssen sich einschleifen und haben auf den ersten
200 km noch nicht die optimale Reibkraft. Die etwas verminderte Brems-
kraft können Sie jedoch durch einen stärkeren Druck auf das Bremspedal
ausgleichen. Das gilt auch später nach einem Bremsbelagwechsel.
•
Bei nassen bzw. vereisten Bremsen und bei Fahrten auf salzgestreuten
Straßen kann die Wirkung der Bremsen verzögert einsetzen.
•
An Gefällen werden die Bremsen stark beansprucht und erhitzen sehr
schnell. Bevor Sie eine längere Strecke mit starkem Gefälle befahren,
verringern Sie die Geschwindigkeit, schalten Sie in einen niedrigeren Gang
bzw. wählen Sie eine niedrigere Fahrstufe. Damit nutzen Sie die Wirkung
der Motorbremse und entlasten die Bremsen.
•
Lassen Sie niemals die Bremse durch leichten Pedaldruck „schleifen“.
Eine Dauerbremsung führt zum Überhitzen der Bremsen und damit zu
einem längeren Bremsweg. Bremsen Sie statt dessen in Intervallen.
•
Lassen Sie das Fahrzeug nie mit abgestelltem Motor rollen. Der
Bremsweg verlängert sich erheblich, wenn der Bremskraftverstärker nicht
wirkt.
•
Bei zu alter Bremsflüssigkeit kann es bei sehr starker Beanspruchung
der Bremse zu Dampfblasenbildung in der Bremsanlage kommen. Dadurch
wird die Bremswirkung beeinträchtigt.
•
Nicht serienmäßige oder beschädigte Frontspoiler können die Belüf-
tung der Bremsen beeinträchtigen und zum Überhitzen der Bremsen
führen. Vor dem Kauf von Zubehörteilen sind die entsprechenden Hinweise
⇒ Seite 199, „Technische Änderungen“ zu beachten.
•
Wenn ein Bremskreis ausgefallen ist, verlängert sich der Bremsweg
erheblich! Suchen Sie umgehend einen Fachbetrieb auf und vermeiden Sie
unnötige Fahrten.
AbgasreinigungsanlageKatalysator*Damit der Katalysator lange hält
– Tanken Sie nur bleifreies Benzin.
– Fahren Sie den Kraftstofftank nicht völlig leer.
– Füllen Sie beim Ölwechsel oder Nachfüllen nicht zuviel Motoröl ein ⇒Seite 212, „Motoröl nachfüllen “.
– Schleppen Sie das Fahrzeug nicht an, sondern verwenden Sie Starthilfekabel ⇒Seite 257.Falls Sie während der Fahrt Fehlzündungen, Leistungsabfall oder einen
schlechten Motorrundlauf beobachten , vermindern Sie die Geschwindigkeit
sofort und lassen Sie das Fahrzeug im nächsten Fachbetrieb überprüfen. Die
ACHTUNG! Fortsetzung
leon_aleman Seite 180 Dienstag, 22. August 2006 6:49 18

Fahren und Umwelt181
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

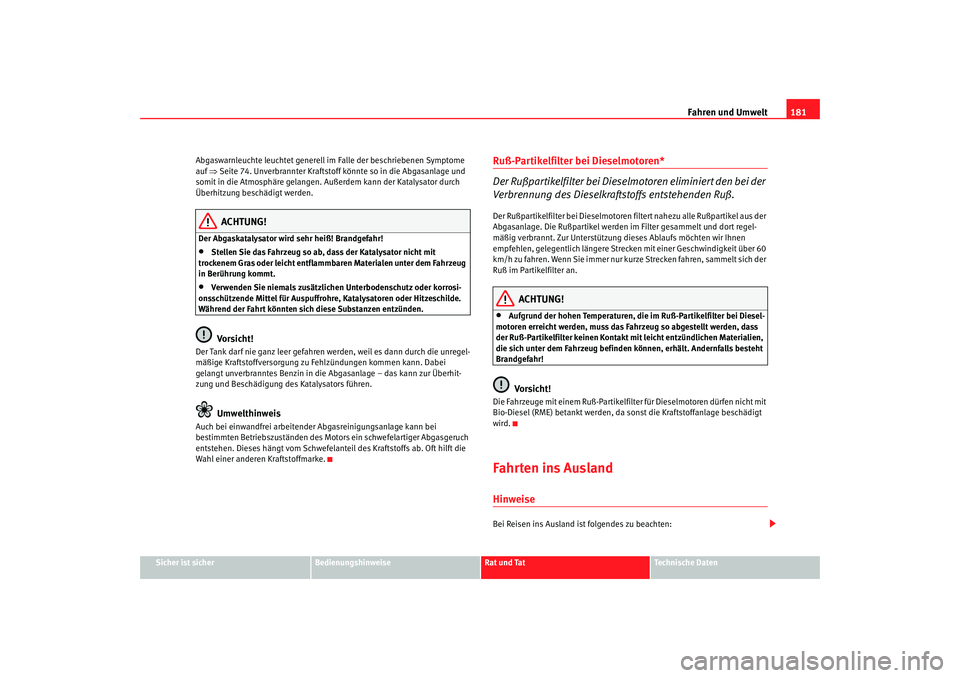

Abgaswarnleuchte leuchtet generell
im Falle der beschriebenen Symptome
auf ⇒Seite 74. Unverbrannter Kraftstoff könnte so in die Abgasanlage und
somit in die Atmosphäre gelangen. Außerdem kann der Katalysator durch
Überhitzung beschädigt werden.
ACHTUNG!
Der Abgaskatalysator wird sehr heiß! Brandgefahr!•
Stellen Sie das Fahrzeug so ab, dass der Katalysator nicht mit
trockenem Gras oder leicht entflammbaren Materialen unter dem Fahrzeug
in Berührung kommt.
•
Verwenden Sie niemals zusätzlichen Unterbodenschutz oder korrosi-
onsschützende Mittel für Auspuffrohre, Katalysatoren oder Hitzeschilde.
Während der Fahrt könnten sich diese Substanzen entzünden.Vorsicht!
Der Tank darf nie ganz leer gefahren werden, weil es dann durch die unregel-
mäßige Kraftstoffversorgung zu Fehlzündungen kommen kann. Dabei
gelangt unverbranntes Benzin in die Abgasanlage – das kann zur Überhit-
zung und Beschädigung des Katalysators führen.
Umwelthinweis
Auch bei einwandfrei arbeitender Abgasreinigungsanlage kann bei
bestimmten Betriebszuständen des Motors ein schwefelartiger Abgasgeruch
entstehen. Dieses hängt vom Schwefelanteil des Kraftstoffs ab. Oft hilft die
Wahl einer anderen Kraftstoffmarke.
Ruß-Partikelfilter bei Dieselmotoren*
Der Rußpartikelfilter bei Dieselmotoren eliminiert den bei der
Verbrennung des Dieselkraftstoffs entstehenden Ruß.Der Rußpartikelfilter bei Dieselmotoren filtert nahezu alle Rußpartikel aus der
Abgasanlage. Die Rußpartikel werden im Filter gesammelt und dort regel-
mäßig verbrannt. Zur Unterstützung dieses Ablaufs möchten wir Ihnen
empfehlen, gelegentlich längere Streck en mit einer Geschwindigkeit über 60
km/h zu fahren. Wenn Sie immer nur kurz e Strecken fahren, sammelt sich der
Ruß im Partikelfilter an.
ACHTUNG!
•
Aufgrund der hohen Temperaturen, die im Ruß-Partikelfilter bei Diesel-
motoren erreicht werden, muss das Fahrzeug so abgestellt werden, dass
der Ruß-Partikelfilter keinen Kontakt mit leicht entzündlichen Materialien,
die sich unter dem Fahrzeug befinden können, erhält. Andernfalls besteht
Brandgefahr!Vorsicht!
Die Fahrzeuge mit einem Ruß-Partikelfilter für Dieselmotoren dürfen nicht mit
Bio-Diesel (RME) betankt werden, da sonst die Kraftstoffanlage beschädigt
wird.Fahrten ins AuslandHinweiseBei Reisen ins Ausland ist folgendes zu beachten:
leon_aleman Seite 181 Dienstag, 22. August 2006 6:49 18

Fahren und Umwelt
182•
Bei Benzinfahrzeugen mit Katalysator ist zu beachten, dass über die
Reisestrecke bleifreies Benzin getankt werden kann. Siehe auch das Kapitel
„Tanken“. Bei den Automobilclubs erhalten Sie Information über das Tank-
stellennetz mit bleifreiem Benzin.
•
In einigen Ländern wird möglicherweise Ihr Fahrzeugmodell nicht
vertrieben, so dass bestimmte Ersatzteile nicht erhältlich sind, oder dass in
zugelassenen Fachbetrieben Instandsetzungen nur in eingeschränktem
Umfang möglich sind.
Die SEAT-Vertriebszentren sowie die jeweiligen Importeure stehen Ihnen
jederzeit mit Informationen zu technischen Vorbereitungen des Fahrzeugs,
notwendigen Wartungsarbeiten und mö glichen Instandsetzungsarbeiten zur
Ve r fü g ung .
Scheinwerfer mit Folien abklebenBei Fahrten in Ländern, in denen auf der anderen Straßenseite als im Heimat-
land gefahren wird, blendet das asymmetrische Abblendlicht den Gegenver-
kehr.
Um diese Blendung aufzuheben, müssen bestimmte Bereiche der Scheinwer-
fergläser mit Folien beklebt werden. We itere Informationen erhalten Sie beim
SEAT-Betrieb.
Bei Fahrzeugen mit Kurvenfahrlicht muss vorher der Drehantrieb abge-
schaltet werden. Wenden Sie sich hierfür bitte an einen Fachbetrieb.
Abkleben der Einfachscheinwerfer für LinkslenkerfahrzeugeAm rechten Scheinwerfer, wenn von Re chtsverkehr auf Linksverkehr umge-
stellt wird ⇒Abb. 130.
Abb. 130 Rechter
ScheinwerferAbb. 131 Linker Schein-
werfer
leon_aleman Seite 182 Dienstag, 22. August 2006 6:49 18

Fahren und Umwelt183
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Am linken Scheinwerfer, wenn von Rech
tsverkehr auf Linksverkehr umgestellt
wird ⇒Seite 182, Abb. 131 .

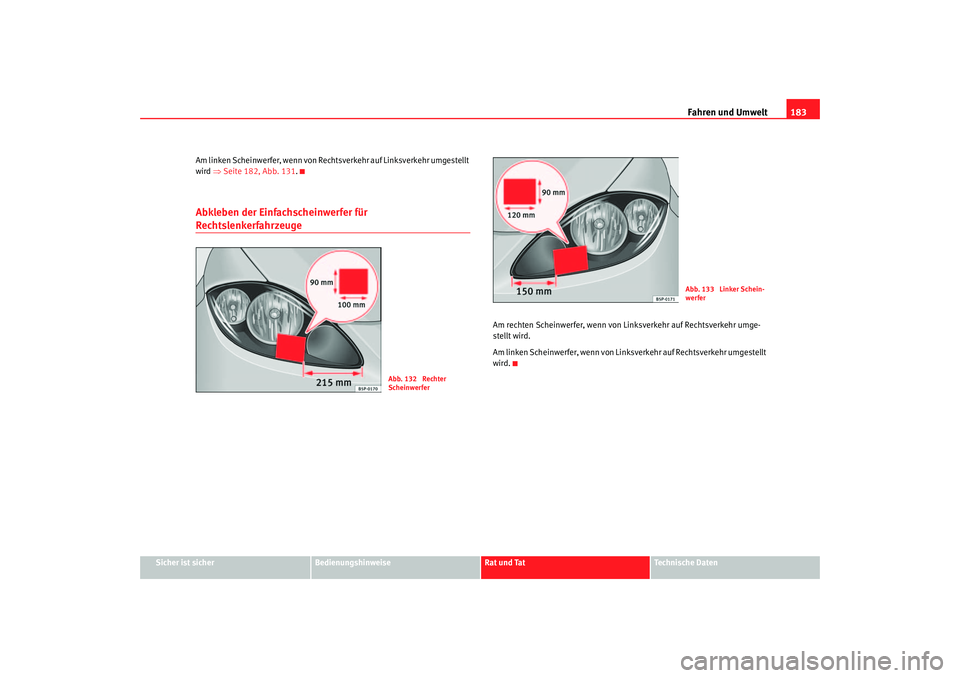

Abkleben der Einfachscheinwerfer für Rechtslenkerfahrzeuge
Am rechten Scheinwerfer, wenn von Li nksverkehr auf Rechtsverkehr umge-
stellt wird.
Am linken Scheinwerfer, wenn von Link sverkehr auf Rechtsverkehr umgestellt
wird.
Abb. 132 Rechter
Scheinwerfer
Abb. 133 Linker Schein-
werfer
leon_aleman Seite 183 Dienstag, 22. August 2006 6:49 18

Fahren und Umwelt

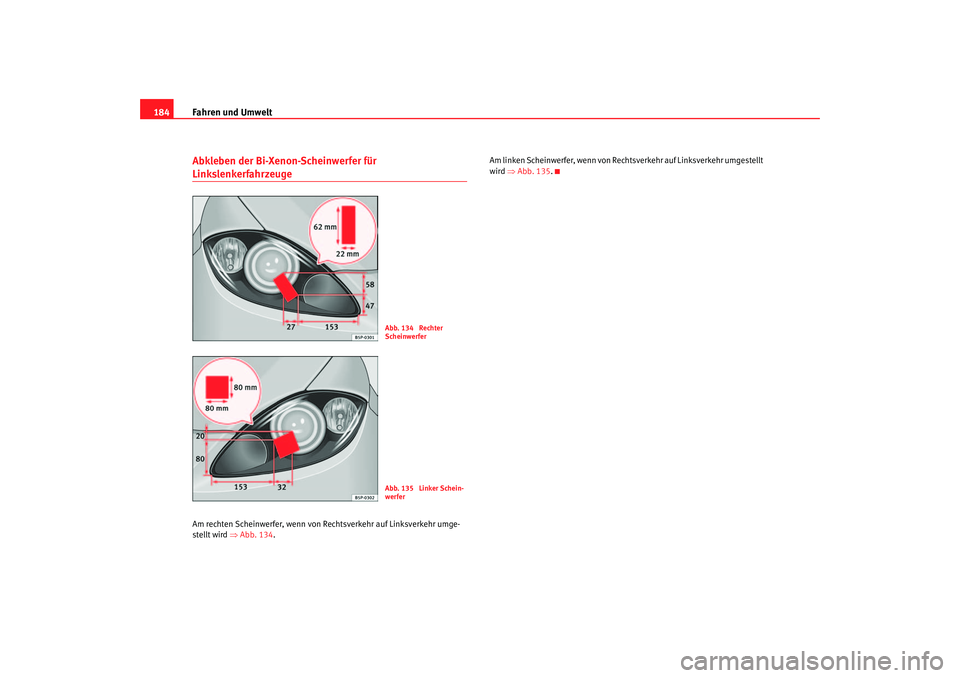

184Abkleben der Bi-Xenon-Scheinwerfer für LinkslenkerfahrzeugeAm rechten Scheinwerfer, wenn von Rechtsverkehr auf Linksverkehr umge-
stellt wird ⇒ Abb. 134. Am linken Scheinwerfer, wenn von Rechtsverkehr auf Linksverkehr umgestellt
wird
⇒Abb. 135 .
Abb. 134 Rechter
ScheinwerferAbb. 135 Linker Schein-
werfer
leon_aleman Seite 184 Dienstag, 22. August 2006 6:49 18

Fahren und Umwelt185
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

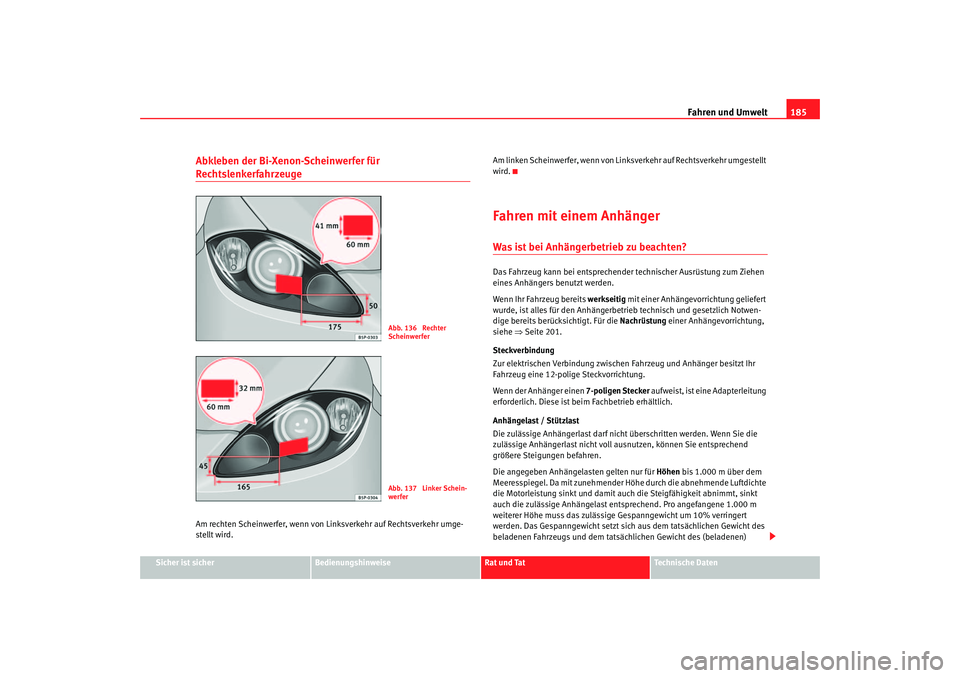

Abkleben der Bi-Xenon-Scheinwerfer für RechtslenkerfahrzeugeAm rechten Scheinwerfer, wenn von Li nksverkehr auf Rechtsverkehr umge-
stellt wird. Am linken Scheinwerfer, wenn von Link
sverkehr auf Rechtsverkehr umgestellt
wird.
Fahren mit einem AnhängerWas ist bei Anhängerbetrieb zu beachten?Das Fahrzeug kann bei entsprechender technischer Ausrüstung zum Ziehen
eines Anhängers benutzt werden.
Wenn Ihr Fahrzeug bereits werkseitig mit einer Anhängevorrichtung geliefert
wurde, ist alles für den Anhängerbetrieb technisch und gesetzlich Notwen-
dige bereits berücksichtigt. Für die Nachrüstung einer Anhängevorrichtung,
siehe ⇒Seite 201.
Steckverbindung
Zur elektrischen Verbindung zwischen Fahrzeug und Anhänger besitzt Ihr
Fahrzeug eine 12-polige Steckvorrichtung.
Wenn der Anhänger einen 7-poligen Stecker aufweist, ist eine Adapterleitung
erforderlich. Diese ist beim Fachbetrieb erhältlich.
Anhängelast / Stützlast
Die zulässige Anhängerlast darf nicht überschritten werden. Wenn Sie die
zulässige Anhängerlast nicht voll ausnutzen, können Sie entsprechend
größere Steigungen befahren.
Die angegeben Anhängelasten gelten nur für Höhen bis 1.000 m über dem
Meeresspiegel. Da mit zunehmender Höhe durch die abnehmende Luftdichte
die Motorleistung sinkt und damit auch die Steigfähigkeit abnimmt, sinkt
auch die zulässige Anhängelast entsprechend. Pro angefangene 1.000 m
weiterer Höhe muss das zulässige Gespanngewicht um 10% verringert
werden. Das Gespanngewicht setzt sich aus dem tatsächlichen Gewicht des
beladenen Fahrzeugs und dem tatsächlichen Gewicht des (beladenen)
Abb. 136 Rechter
ScheinwerferAbb. 137 Linker Schein-
werfer
leon_aleman Seite 185 Dienstag, 22. August 2006 6:49 18

Fahren und Umwelt

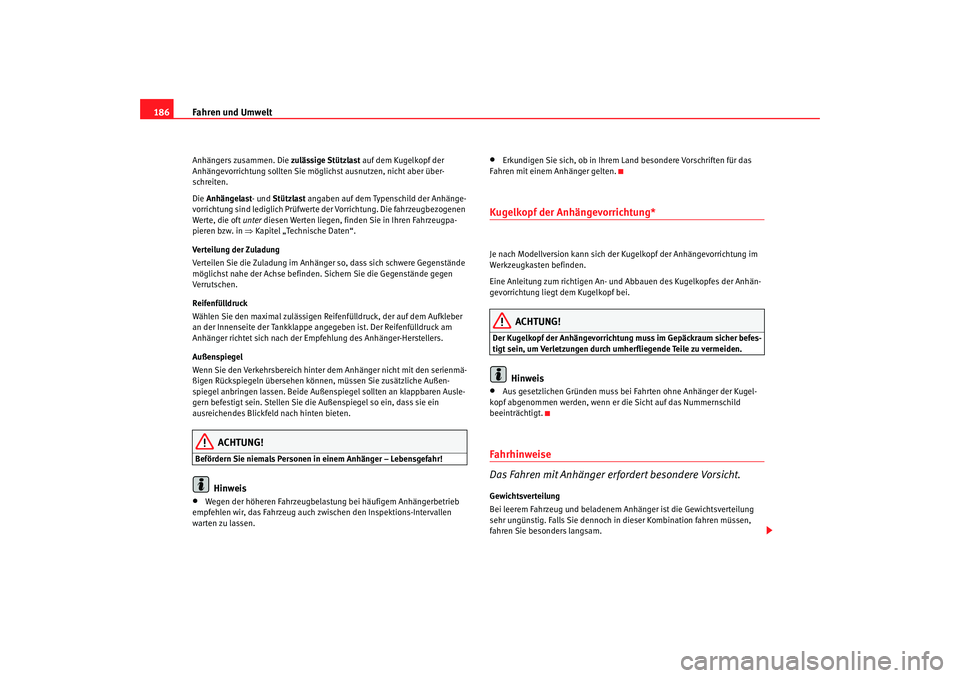

186Anhängers zusammen. Die zulässige Stützlast auf dem Kugelkopf der
Anhängevorrichtung sollten Sie möglic hst ausnutzen, nicht aber über-
schreiten.
Die Anhängelast - und Stützlast angaben auf dem Typenschild der Anhänge-
vorrichtung sind lediglich Prüfwerte der Vorrichtung. Die fahrzeugbezogenen
Werte, die oft unter diesen Werten liegen, finden Sie in Ihren Fahrzeugpa-
pieren bzw. in ⇒Kapitel „Technische Daten“.
Verteilung der Zuladung
Verteilen Sie die Zuladung im Anhänger so, dass sich schwere Gegenstände
möglichst nahe der Achse befinden. Sichern Sie die Gegenstände gegen
Verrutschen.
Reifenfülldruck
Wählen Sie den maximal zulässigen Reifenfülldruck, der auf dem Aufkleber
an der Innenseite der Tankklappe angegeben ist. Der Reifenfülldruck am
Anhänger richtet sich nach der Empfehlung des Anhänger-Herstellers.
Außenspiegel
Wenn Sie den Verkehrsbereich hinter dem Anhänger nicht mit den serienmä-
ßigen Rückspiegeln übersehen könn en, müssen Sie zusätzliche Außen-
spiegel anbringen lassen. Beide Außenspiegel sollten an klappbaren Ausle-
gern befestigt sein. Stellen Sie die Außenspiegel so ein, dass sie ein
ausreichendes Blickfeld nach hinten bieten.
ACHTUNG!
Befördern Sie niemals Personen in einem Anhänger – Lebensgefahr!
Hinweis
•
Wegen der höheren Fahrzeugbelast ung bei häufigem Anhängerbetrieb
empfehlen wir, das Fahrzeug auch zwischen den Inspektions-Intervallen
warten zu lassen.
•
Erkundigen Sie sich, ob in Ihrem Land besondere Vorschriften für das
Fahren mit einem Anhänger gelten.
Kugelkopf der Anhängevorrichtung*Je nach Modellversion kann sich de r Kugelkopf der Anhängevorrichtung im
Werkzeugkasten befinden.
Eine Anleitung zum richtigen An- un d Abbauen des Kugelkopfes der Anhän-
gevorrichtung liegt dem Kugelkopf bei.
ACHTUNG!
Der Kugelkopf der Anhängevorrichtung muss im Gepäckraum sicher befes-
tigt sein, um Verletzungen durch umherfliegende Teile zu vermeiden.
Hinweis
•
Aus gesetzlichen Gründen muss bei Fahrten ohne Anhänger der Kugel-
kopf abgenommen werden, wenn er die Sicht auf das Nummernschild
beeinträchtigt.
Fahrhinweise
Das Fahren mit Anhänger erfordert besondere Vorsicht.Gewichtsverteilung
Bei leerem Fahrzeug und beladene m Anhänger ist die Gewichtsverteilung
sehr ungünstig. Falls Sie dennoch in dieser Kombination fahren müssen,
fahren Sie besonders langsam.
leon_aleman Seite 186 Dienstag, 22. August 2006 6:49 18

Fahren und Umwelt187
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

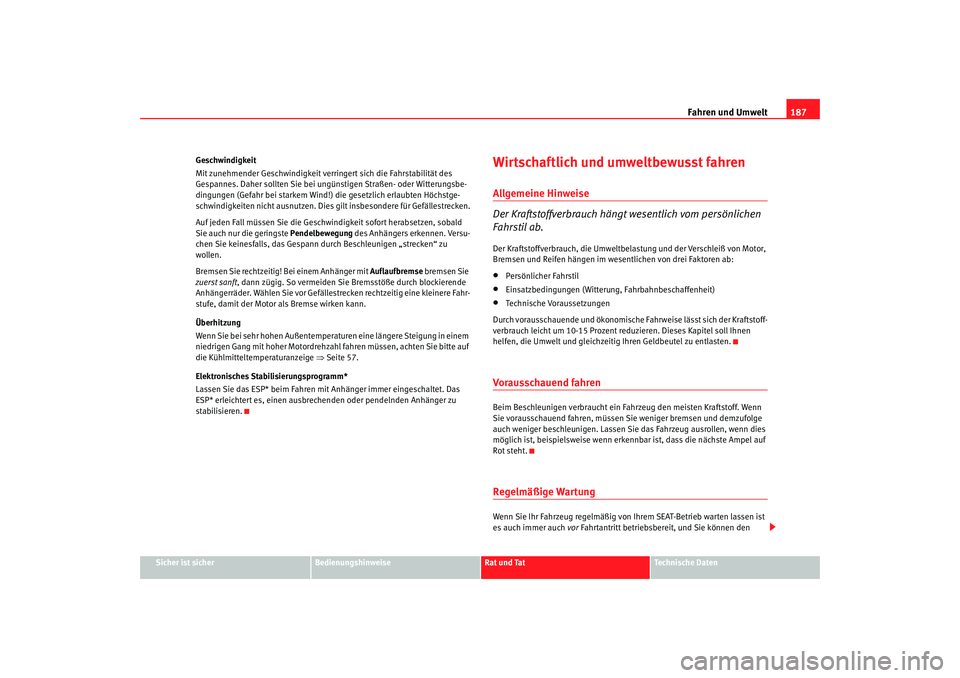

Geschwindigkeit
Mit zunehmender Geschwindigkeit verringert sich die Fahrstabilität des
Gespannes. Daher sollten Sie bei ungünstigen Straßen- oder Witterungsbe-
dingungen (Gefahr bei starkem Wind!) die gesetzlich erlaubten Höchstge-
schwindigkeiten nicht ausnutzen. Dies gilt insbesondere für Gefällestrecken.
Auf jeden Fall müssen Sie die Geschwindigkeit sofort herabsetzen, sobald
Sie auch nur die geringste
Pendelbewegung des Anhängers erkennen. Versu-
chen Sie keinesfalls, das Gespann durch Beschleunigen „strecken“ zu
wollen.
Bremsen Sie rechtzeitig! Bei einem Anhänger mit Auflaufbremse bremsen Sie
zuerst sanft , dann zügig. So vermeiden Sie Bremsstöße durch blockierende
Anhängerräder. Wählen Sie vor Gefällestrecken rechtzeitig eine kleinere Fahr-
stufe, damit der Motor als Bremse wirken kann.
Überhitzung
Wenn Sie bei sehr hohen Außentemperatur en eine längere Steigung in einem
niedrigen Gang mit hoher Motordrehzahl fahren müssen, achten Sie bitte auf
die Kühlmitteltemperaturanzeige ⇒Seite 57.
Elektronisches Stabilisierungsprogramm*
Lassen Sie das ESP* beim Fahren mit Anhänger immer eingeschaltet. Das
ESP* erleichtert es, einen ausbrechenden oder pendelnden Anhänger zu
stabilisieren.
Wirtschaftlich und umweltbewusst fahrenAllgemeine Hinweise
Der Kraftstoffverbrauch hängt wesentlich vom persönlichen
Fahrstil ab.Der Kraftstoffverbrauch, die Umweltbel astung und der Verschleiß von Motor,
Bremsen und Reifen hängen im wesentlichen von drei Faktoren ab:•
Persönlicher Fahrstil
•
Einsatzbedingungen (Witteru ng, Fahrbahnbeschaffenheit)
•
Technische Voraussetzungen
Durch vorausschauende und ökonomische Fahrweise lässt sich der Kraftstoff-
verbrauch leicht um 10-15 Prozent reduzieren. Dieses Kapitel soll Ihnen
helfen, die Umwelt und gleichzeitig Ihren Geldbeutel zu entlasten.
Vorausschauend fahrenBeim Beschleunigen verbraucht ein Fahrzeug den meisten Kraftstoff. Wenn
Sie vorausschauend fahren, müssen Sie weniger bremsen und demzufolge
auch weniger beschleunigen. Lassen Sie das Fahrzeug ausrollen, wenn dies
möglich ist, beispielsweise wenn erkennbar ist, dass die nächste Ampel auf
Rot steht.Regelmäßige WartungWenn Sie Ihr Fahrzeug regelmäßig von Ih rem SEAT-Betrieb warten lassen ist
es auch immer auch vor Fahrtantritt betriebsbereit, und Sie können den
leon_aleman Seite 187 Dienstag, 22. August 2006 6:49 18

Fahren und Umwelt
188Benzinverbrauch senken. Der Wartungszustand des Motors wirkt sich nicht
nur auf die Verkehrssicherheit und Werterhaltung Ihres Fahrzeuges aus,
sondern auch auf den Kraftstoffverbrauch.
Ein schlecht eingestellter Motor kann zu einem Kraftstoffverbrauch führen,
der 10% höher ist als normal!
Prüfen Sie auch den Ölstand bei jedem Tanken ⇒Seite 211. Der Ölverbrauch
ist in hohem Maße von der Belastung und der Drehzahl des Motors abhängig.
Je nach Fahrweise kann der Ölverbrauch bis zu 1 Liter auf 1.000 km Fahr-
strecke betragen.Weniger KurzstreckenMotor und Katalysator müssen ihre optimale Betriebstemperatur erreicht
haben, um Verbrauch und Schadstoffemission wirkungsvoll zu reduzieren.
Der kalte Motor verbraucht direkt nach dem Start 50-70 l/100 km an Kraft-
stoff. Nach etwa einem Kilometer sinkt der Verbrauch auf 20-30 l/100 km. Erst nach etwa
vier Kilometern ist der Motor betriebswarm und der Verbrauch
hat sich normalisiert. Kurzstreck en sollten Sie deshalb vermeiden.
Entscheidend ist in diesem Zusammenhang auch die Umgebungstempe-
ratur .
zeigt den unterschiedlichen Kraftsto ffverbrauch für die gleiche Strecke
einmal bei +20
°C und einmal -10
°C. Ihr Fahrzeug verbraucht im Winter mehr
Kraftstoff als im Sommer.

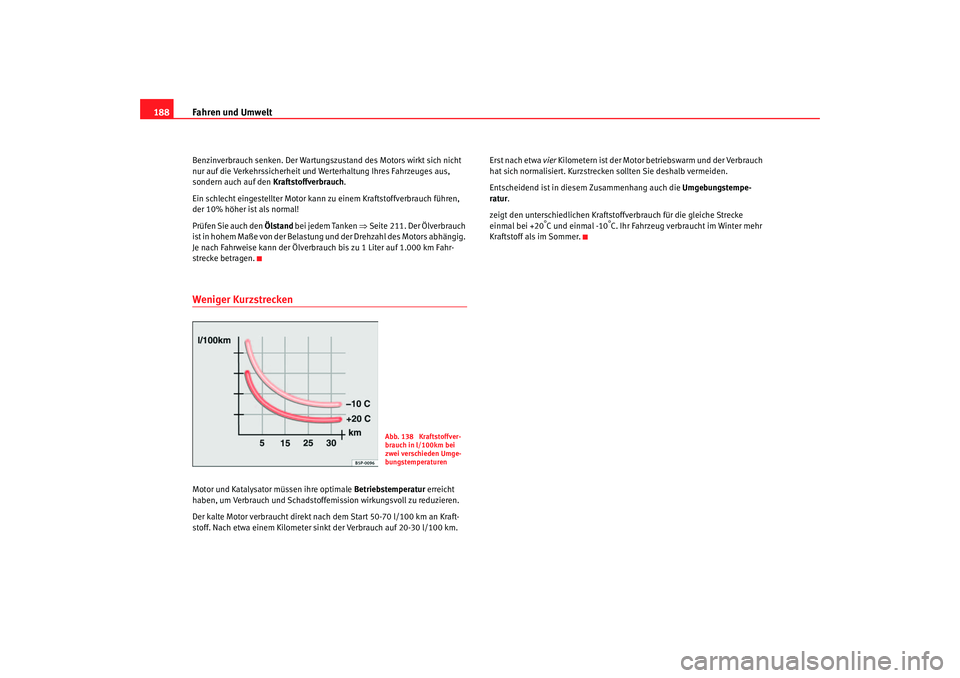

Abb. 138 Kraftstoffver-
brauch in l/100km bei
zwei verschieden Umge-
bungstemperaturen
leon_aleman Seite 188 Dienstag, 22. August 2006 6:49 18
