audio Seat Leon 5D 2006 Manual de instrucciones (in Spanish)

Índice3
Índice
Estructura de este manual . . . . . . . .
Contenidos . . . . . . . . . . . . . . . . . . . . . . . . . . .
Seguridad ante todo . . . . . . . . . . . . . . .
Conducción segura . . . . . . . . . . . . . . . . . . . . . . .
Breve introducción . . . . . . . . . . . . . . . . . . . . . . .
Posición correcta de los ocupantes del vehículo
Área de los pedales . . . . . . . . . . . . . . . . . . . . . . .
Transporte de objetos . . . . . . . . . . . . . . . . . . . . .
Cinturones de seguridad . . . . . . . . . . . . . . . . . .
Breve introducción . . . . . . . . . . . . . . . . . . . . . . .
La finalidad de los cinturones de seguridad . . .
Cinturones de seguridad . . . . . . . . . . . . . . . . . . .
Pretensores del cinturón . . . . . . . . . . . . . . . . . . .
Sistema de airbags . . . . . . . . . . . . . . . . . . . . . . .
Breve introducción . . . . . . . . . . . . . . . . . . . . . . .
Airbags frontales . . . . . . . . . . . . . . . . . . . . . . . . .
Airbags laterales* . . . . . . . . . . . . . . . . . . . . . . . .
Airbags para la cabeza . . . . . . . . . . . . . . . . . . . .
Desactivación de los airbags* . . . . . . . . . . . . . .
Seguridad infantil . . . . . . . . . . . . . . . . . . . . . . . .
Breve introducción . . . . . . . . . . . . . . . . . . . . . . .
Asientos para niños . . . . . . . . . . . . . . . . . . . . . . .
Fijar el asiento para niños . . . . . . . . . . . . . . . . . .
Instrucciones de Manejo. . . . . . . . . .
Puesto de conducción . . . . . . . . . . . . . . . . . . . .
Cuadro general . . . . . . . . . . . . . . . . . . . . . . . . . .
Instrumentos . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pantalla digital del cuadro de instrumentos . . .
Menús del cuadro de instrumentos . . . . . . . . . .
Testigos de control y de advertencia . . . . . . . . .
Mandos en el volante . . . . . . . . . . . . . . . . . . . . .
Generalidades . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sistema audio . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sistema de Radionavegación . . . . . . . . . . . . . . .
Mandos en volante Iluminación . . . . . . . . . . . . .
Apertura y cierre. . . . . . . . . . . . . . . . . . . . . . . . . .
Cierre centralizado . . . . . . . . . . . . . . . . . . . . . . .
Llaves . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Mando a distancia por radiofrecuencia . . . . . . .
Alarma antirrobo* . . . . . . . . . . . . . . . . . . . . . . . .
Portón trasero . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ventanillas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Techo corredizo/ deflector* . . . . . . . . . . . . . . . .
Luces y visibilidad . . . . . . . . . . . . . . . . . . . . . . . .
Luces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Luces interiores . . . . . . . . . . . . . . . . . . . . . . . . . .
Visibilidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Limpiacristales . . . . . . . . . . . . . . . . . . . . . . . . . .
Espejos retrovisores . . . . . . . . . . . . . . . . . . . . . .
Asientos y portaobjetos. . . . . . . . . . . . . . . . . . .
La importancia del ajuste correcto de los
asientos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Apoyacabezas . . . . . . . . . . . . . . . . . . . . . . . . . . .
Asientos delanteros . . . . . . . . . . . . . . . . . . . . . .
Asientos traseros . . . . . . . . . . . . . . . . . . . . . . . . . Portaobjetos . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cenicero*, encendedor* y tomas de corriente . .
Triángulo de preseñalización, botiquín y extintor
de incendios . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Maletero . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Climatización. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Calefacción . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2C-Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . .
Observaciones generales . . . . . . . . . . . . . . . . . .
Conducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Dirección . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cerradura de encendido . . . . . . . . . . . . . . . . . . .
Arrancar y parar el motor . . . . . . . . . . . . . . . . . .
Cambio manual . . . . . . . . . . . . . . . . . . . . . . . . . .
Cambio automático* / cambio automático DSG*
Freno de mano . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sistema acústico de ayuda al aparcamiento* . .
Regulador de velocidad (GRA)* . . . . . . . . . . . . .
Consejos prácticos . . . . . . . . . . . . . . . . .
Tecnología inteligente . . . . . . . . . . . . . . . . . . . .
Frenos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sistema antibloqueo y antipatinaje M-ABS (ABS Y
TCS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Programa electrónico de estabilización (ESP)* .
Conducción y medio ambiente . . . . . . . . . . . .
Rodaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sistema de depuración de los gases de escape
Catalizador* . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Filtro de partículas para motores Diesel . . . . . .
5
6
7
7
7
10
16
17
19
19
21
25
29
31
31
35
38
42
45
47
47
50
52 57
57
57
59
62
68
76
89
89
90
94
98
99
99
105
107
109
111
113
116
119
119
125
127
127
131
135
135
136
138
139 140
143
146
147
150
150
152
156
159
161
161
162
163
164
167
168
173
175
176
181
181
181
182
183
186
186
187
187
188
s2sc.2.book Seite 3 Dienstag, 18. Juli 2006 3:39 15

Puesto de conducción69
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Ejemplo de utilización de los menús:
“Ejemplo de utilización de los menús”
Nota
En función de la electrónica y del equipamiento del vehículo aparecerán unos
u otros de estos menús en la pantalla.Menú principal Función
Ind. multifunc. Cambia al indicador multifunción (MFA): “Indicador multifunción (MFA)”
Audio Si el equipo de radio está conectado se indica la emisora actual.
Navegación Este menú sólo está disponible si el vehículo está equipado con sistema de navegación. El sistema de navega-
ción tiene que estar encendido. Con la guía al destino activa, se muestran flechas de giro y barras de proximidad.
La representación es parecida a la del Sistema de navegación.
Si la guía al destino no está activa, se muestra la direcció n de marcha (brújula) y el nombre de la calle por la que
se circula.
Te l é f o n o Este menú sólo está disponible si el vehículo está equipado con un teléfono montando de fábrica: “Instalación
fija del teléfono”
Estado vehículo Este menú visualiza los textos actuales de advertencia o de información: “Menú Estado del vehículo”
Esta opción parpadea cuando hay alguno de estos textos.
Configuración Esta opción le permite ajustar la hora, la advertencia de velocidad en caso de llevar neumáticos de invierno, las
unidades, el idioma, la calefacción independiente, el menú Luz y visibilidad y el menú Confort.
Indicador off Se apaga la pantalla.
Se vuelve a encender cuando se acceda la menú principal o cuando aparezca un mensaje de advertencia, de
avería o de servicio. Al conectar el encendido, se visual iza durante 5 segundos el menú principal antes de que se
apague en la pantalla de nuevo.
s2sc.2.book Seite 69 Dienstag, 18. Juli 2006 3:39 15

Mandos en el volante89
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

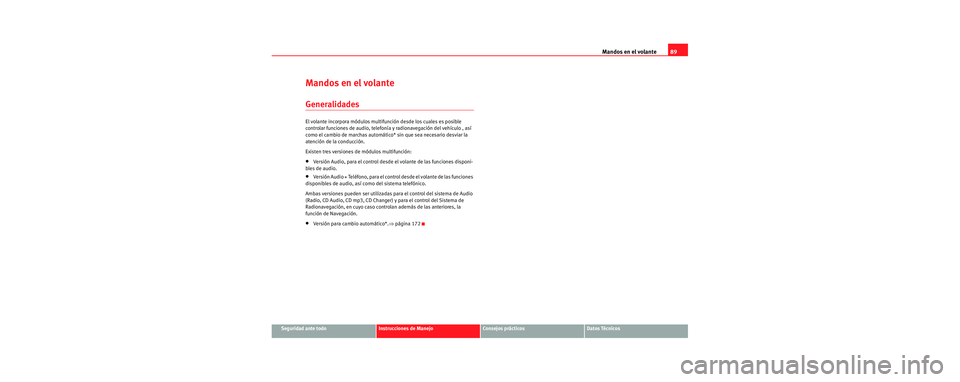

Mandos en el volante
Generalidades
El volante incorpora módulos multifunción desde los cuales es posible
controlar funciones de audio, telefo nía y radionavegación del vehículo , así
como el cambio de marchas automático* sin que sea necesario desviar la
atención de la conducción.
Existen tres versiones de módulos multifunción:
•Versión Audio, para el control desde el volante de las funciones disponi-
bles de audio.
•Versión Audio + Teléfono, para el control desde el volante de las funciones
disponibles de audio, así como del sistema telefónico.
Ambas versiones pueden ser utilizadas para el control del sistema de Audio
(Radio, CD Audio, CD mp3, CD Changer) y para el control del Sistema de
Radionavegación, en cuyo caso controlan además de las anteriores, la
función de Navegación.
•Versión para cambio automático*. ⇒página 172
s2sc.2.book Seite 89 Dienstag, 18. Juli 2006 3:39 15

Mandos en el volante
90

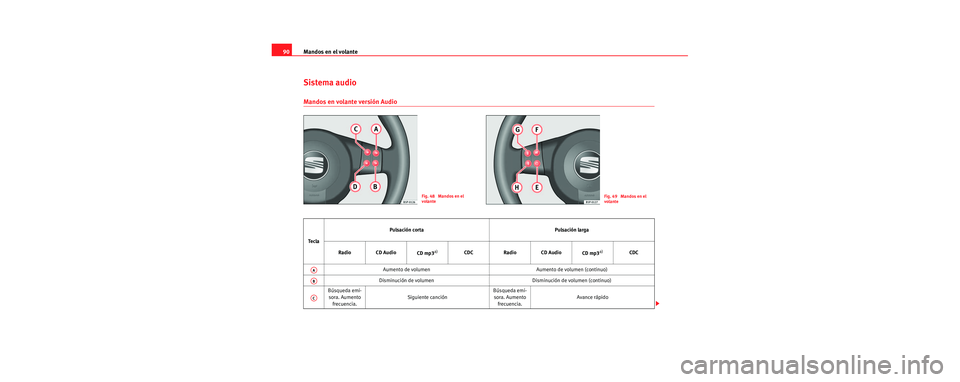

Sistema audio
Mandos en volante versión Audio
Fig. 48 Mandos en el
volanteFig. 49 Mandos en el
volante
Te c l a Pulsación corta Pulsación larga
Radio CD Audio CD mp3
a)CDCRadio CD Audio
CD mp3a)CDC
Aumento de volumen Aumento de volumen (continuo)
Disminución de volumen Disminución de volumen (continuo)
Búsqueda emi- sora. Aumento frecuencia. Siguiente canción Búsqueda emi-
sora. Aumento frecuencia. Avance rápido
AA
AB
AC
s2sc.2.book Seite 90 Dienstag, 18. Juli 2006 3:39 15

Mandos en el volante
92

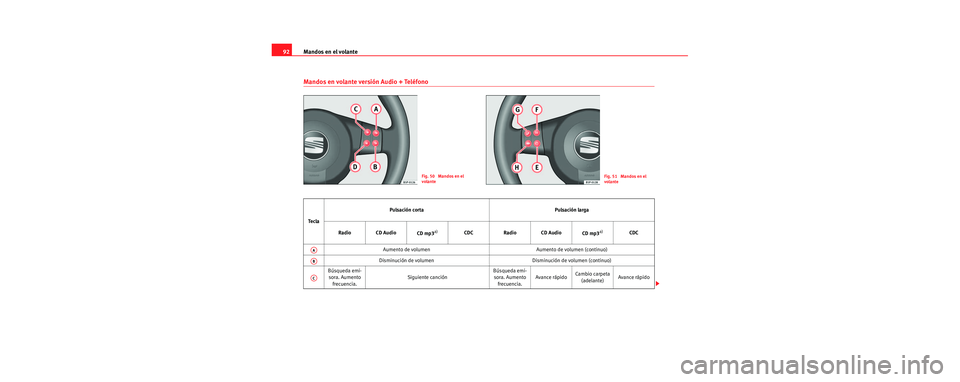

Mandos en volante versión Audio + Teléfono
Fig. 50 Mandos en el
volanteFig. 51 Mandos en el
volante
Te c l a Pulsación corta Pulsación larga
Radio CD Audio CD mp3
a)CDCRadio CD Audio
CD mp3a)CDC
Aumento de volumen Aumento de volumen (continuo)
Disminución de volumen Disminución de volumen (continuo)
Búsqueda emi- sora. Aumento frecuencia. Siguiente canción Búsqueda emi-
sora. Aumento frecuencia. Avance rápido
Cambio carpeta
(adelante) Avance rápido
AA
AB
AC
s2sc.2.book Seite 92 Dienstag, 18. Juli 2006 3:39 15

Mandos en el volante
94

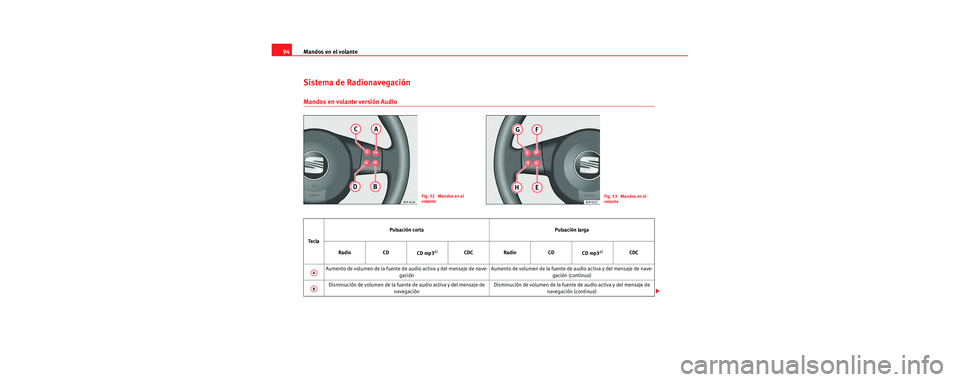

Sistema de Radionavegación
Mandos en volante versión Audio
Fig. 52 Mandos en el
volanteFig. 53 Mandos en el
volante
Te c l a Pulsación corta Pulsación larga
Radio CD CD mp3
a)CDCRadio CD
CD mp3a)CDC
Aumento de volumen de la fuente de audio activa y del mensaje de nave-
gación Aumento de volumen de la fuente de
audio activa y del mensaje de nave-
gación (continuo)
Disminución de volumen de la fuente de audio activa y del mensaje de navegación Disminución de volumen de la fuente de audio activa y del mensaje de
navegación (continuo)
AA
AB
s2sc.2.book Seite 94 Dienstag, 18. Juli 2006 3:39 15

Mandos en el volante
96

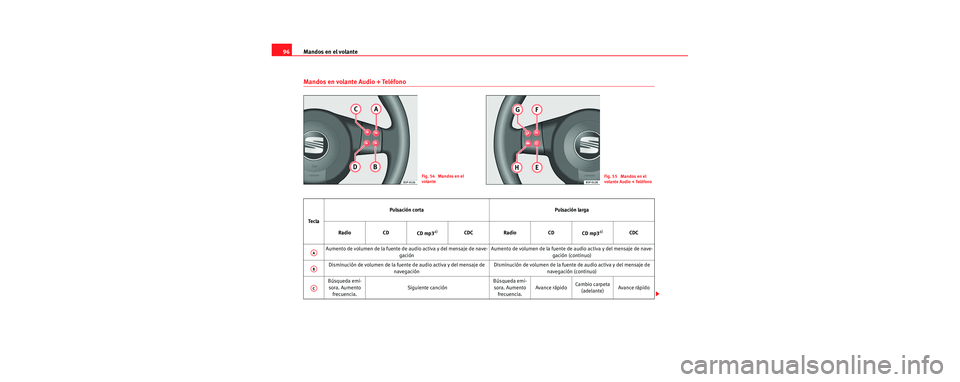

Mandos en volante Audio + Teléfono
Fig. 54 Mandos en el
volanteFig. 55 Mandos en el
volante Audio + Teléfono
Te c l a Pulsación corta Pulsación larga
Radio CD CD mp3
a)CDCRadio CD
CD mp3a)CDC
Aumento de volumen de la fuente de audio activa y del mensaje de nave-
gación Aumento de volumen de la fuente de
audio activa y del mensaje de nave-
gación (continuo)
Disminución de volumen de la fuente de audio activa y del mensaje de navegación Disminución de volumen de la fuente de audio activa y del mensaje de
navegación (continuo)
Búsqueda emi- sora. Aumento frecuencia. Siguiente canción Búsqueda emi-
sora. Aumento frecuencia. Avance rápido
Cambio carpeta
(adelante) Avance rápido
AA
AB
AC
s2sc.2.book Seite 96 Dienstag, 18. Juli 2006 3:39 15

Mandos en el volante
98

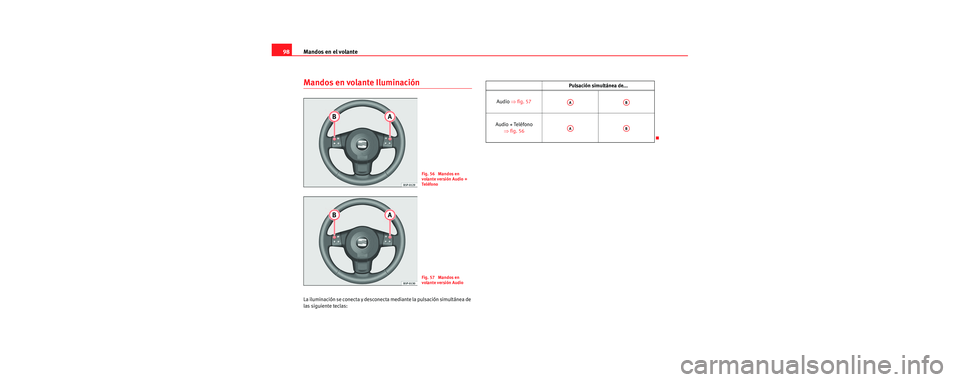

Mandos en volante Iluminación
La iluminación se conecta y desconecta mediante la pulsación simultánea de
las siguiente teclas:
Fig. 56 Mandos en
volante versión Audio +
Te l é f o n o
Fig. 57 Mandos en
volante versión Audio
Pulsación simultánea de...
Audio ⇒fig. 57
Audio + Teléfono ⇒fig. 56
AAAB
AAAB
s2sc.2.book Seite 98 Dienstag, 18. Juli 2006 3:39 15

Asientos y portaobjetos145
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Nota
•La batería se irá descargando si hay accesorios eléctricos conectados
estando el motor parado.
•Antes de adquirir cualquier acceso rio consulte las indicaciones del
⇒ página 206.
Conector entrada auxiliar de Audio (AUX-IN)
–Levante la tapa AUX. ⇒fig. 101
– Introduzca la clavija hasta el fondo. (Ver manual de la Radio)
Conector para el iPod® de Apple*
El conector del iPod
® se encuentra bajo el asiento del acom-
pañante.
Para obtener la información sobre el fu ncionamiento de este equipo consulte
el manual de Radio.
Fig. 101 Conector para la
entrada auxiliar de audio
Fig. 102 Conexión iPod
bajo asiento pasajero
s2sc.2.book Seite 145 Dienstag, 18. Juli 2006 3:39 15

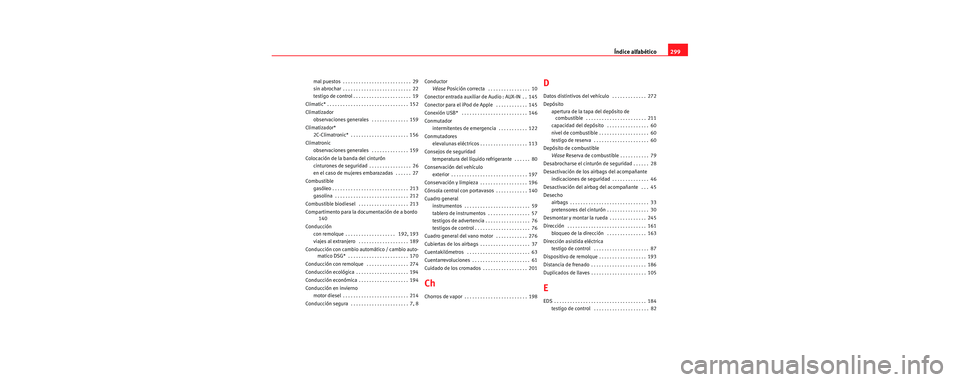

Índice alfabético299
mal puestos . . . . . . . . . . . . . . . . . . . . . . . . . . 29
sin abrochar . . . . . . . . . . . . . . . . . . . . . . . . . . 22
testigo de control . . . . . . . . . . . . . . . . . . . . . . 19
Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152
Climatizador observaciones generales . . . . . . . . . . . . . . 159
Climatizador* 2C-Climatronic* . . . . . . . . . . . . . . . . . . . . . . 156
Climatronic observaciones generales . . . . . . . . . . . . . . 159
Colocación de la banda del cinturón cinturones de seguridad . . . . . . . . . . . . . . . . 26
en el caso de mujeres embarazadas . . . . . . 27
Combustible gasóleo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213
gasolina . . . . . . . . . . . . . . . . . . . . . . . . . . . . 212
Combustible biodiesel . . . . . . . . . . . . . . . . . . . 213
Compartimento para la documentación de a bordo 140
Conducción con remolque . . . . . . . . . . . . . . . . . . . 192, 193
viajes al extranjero . . . . . . . . . . . . . . . . . . . 189
Conducción con cambio automático / cambio auto- matico DSG* . . . . . . . . . . . . . . . . . . . . . . . 170
Conducción con remolque . . . . . . . . . . . . . . . . 274
Conducción ecológica . . . . . . . . . . . . . . . . . . . . 194
Conducción económica . . . . . . . . . . . . . . . . . . . 194
Conducción en invierno motor diesel . . . . . . . . . . . . . . . . . . . . . . . . . 214
Conducción segura . . . . . . . . . . . . . . . . . . . . . . 7, 8 Conductor
Véase Posición correcta . . . . . . . . . . . . . . . . 10
Conector entrada auxiliar de Audio : AUX-IN . . 145
Conector para el iPod de Apple . . . . . . . . . . . . 145
Conexión USB* . . . . . . . . . . . . . . . . . . . . . . . . . 146
Conmutador intermitentes de emergencia . . . . . . . . . . . 122
Conmutadores elevalunas eléctricos . . . . . . . . . . . . . . . . . . 113
Consejos de seguridad temperatura del líquido refrigerante . . . . . . 80
Conservación del vehículo exterior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197
Conservación y limpieza . . . . . . . . . . . . . . . . . . 196
Cónsola central con portavasos . . . . . . . . . . . . 140
Cuadro general instrumentos . . . . . . . . . . . . . . . . . . . . . . . . . 59
tablero de instrumentos . . . . . . . . . . . . . . . . 57
testigos de advertencia . . . . . . . . . . . . . . . . . 76
testigos de control . . . . . . . . . . . . . . . . . . . . . 76
Cuadro general del vano motor . . . . . . . . . . . . 276
Cubiertas de los airbags . . . . . . . . . . . . . . . . . . . 37
Cuentakilómetros . . . . . . . . . . . . . . . . . . . . . . . . 63
Cuentarrevoluciones . . . . . . . . . . . . . . . . . . . . . . 61
Cuidado de los cromados . . . . . . . . . . . . . . . . . 201
Ch
Chorros de vapor . . . . . . . . . . . . . . . . . . . . . . . . 198
D
Datos distintivos del vehículo . . . . . . . . . . . . . 272
Depósito apertura de la tapa del depósito de combustible . . . . . . . . . . . . . . . . . . . . . . . 211
capacidad del depósito . . . . . . . . . . . . . . . . 60
nivel de combustible . . . . . . . . . . . . . . . . . . . 60
testigo de reserva . . . . . . . . . . . . . . . . . . . . . 60
Depósito de combustible Véase Reserva de combustible . . . . . . . . . . . 79
Desabrocharse el cinturón de seguridad . . . . . . 28
Desactivación de los airbags del acompañante indicaciones de seguridad . . . . . . . . . . . . . . 46
Desactivación del airbag del acompañante . . . 45
Desecho airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
pretensores del cinturón . . . . . . . . . . . . . . . . 30
Desmontar y montar la rueda . . . . . . . . . . . . . . 245
Dirección . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161 bloqueo de la dirección . . . . . . . . . . . . . . . 163
Dirección asistida eléctrica testigo de control . . . . . . . . . . . . . . . . . . . . . 87
Dispositivo de remolque . . . . . . . . . . . . . . . . . . 193
Distancia de frenado . . . . . . . . . . . . . . . . . . . . . 186
Duplicados de llaves . . . . . . . . . . . . . . . . . . . . . 105
E
EDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184 testigo de control . . . . . . . . . . . . . . . . . . . . . 82
s2sc.2.book Seite 299 Dienstag, 18. Juli 2006 3:39 15
