isofix Seat Leon 5D 2006 Manual de instrucciones (in Spanish)
[x] Cancel search | Manufacturer: SEAT, Model Year: 2006, Model line: Leon 5D, Model: Seat Leon 5D 2006Pages: 308, tamaño PDF: 8.65 MB
Page 9 of 308
Conducción segura7
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
Seguridad ante todo
Conducción segura
Breve introducción
Estimado conductor de un SEAT
¡La seguridad es lo primero!
Este capítulo contiene información, consejos, sugerencias y adver-
tencias importantes que le recomendamos lea y tenga en cuenta
tanto por su propia seguridad como por la de sus acompañantes.
¡ATENCIÓN!
•Este capítulo contiene informaciones de interés sobre el manejo del
vehículo, tanto para el conductor como para sus acompañantes. En los
otros capítulos de la documentación de a bordo aparecen otras informa-
ciones importantes de las que el conductor y sus acompañantes también
deberían estar informados por su propia seguridad.
•Asegúrese de que toda la documentación de a bordo se encuentre
siempre en el vehículo. Esto último es especialmente importante cuando se
preste o venda el vehículo a otra persona.
Equipos de seguridad
Los equipos de seguridad forman parte de la protección de
los ocupantes y pueden reducir el peligro de sufrir lesiones
en caso de accidente.
No “ponga en juego” ni su seguridad ni la de sus acompañantes. Los equipos
de seguridad pueden reducir el riesgo de sufrir lesiones en caso de acci-
dente. La siguiente enumeración incluy e una parte de los equipos de segu-
ridad de su SEAT:
•cinturones de seguridad de tres puntos,
•limitadores de la tensión del cintur ón en los asientos delanteros, y
traseros laterales
•pretensores del cinturón en los asientos delanteros,
•ajuste de la altura del cintur ón en los asientos delanteros,
•airbags delanteros,
•airbags laterales en los respaldos de los asientos delanteros,
•airbags laterales en los respaldos de los asientos traseros*,
•airbags para la cabeza,
•apoyacabezas delanteros activos*
•puntos de anclaje “ISOFIX” en los asientos traseros para los asientos para
niños con el sistema “ISOFIX”,
•apoyacabezas delanteros regulables en altura,
•apoyacabezas traseros con posición uso y no uso
•columna de dirección regulable.
s2sc.2.book Seite 7 Dienstag, 18. Juli 2006 3:39 15
Page 53 of 308
Seguridad infantil51
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
¡ATENCIÓN!
Lea y tenga en cuenta en cualquier caso la información y los consejos de
seguridad para utilizar los asientos para niños ⇒página 48.
Asientos para niños del grupo 1
Un asiento para niños adecuado y el cinturón de seguridad
bien puesto sirven para proteger al niño.
Para bebés y niños pequeños de entre 9 y 18 kg, lo más adecuado son los
asientos para niños con el sistema “ISOFIX” y “Toptether” (eventual sistema
anti-rotativo) o los asientos en los que el niño va sentado de espaldas a la
dirección de la marcha.
Si se quieren montar y utilizar asientos para niños habrá que tener en cuenta
las disposiciones legales correspondientes y las instrucciones de montaje
del fabricante del asiento para niños. Le recomendamos que lleve siempre en
el vehículo, junto con la documenta-
ción de a bordo, el manual de instrucciones del fabricante del asiento para
niños.
¡ATENCIÓN!
Lea y tenga en cuenta en cualquier caso la información y los consejos de
seguridad para utilizar los asientos para niños ⇒página 48.
Asientos para niños de los grupos 2 y 3
Un asiento para niños adecuado y el cinturón de seguridad
bien puesto sirven para proteger al niño.
Si se quieren montar y utilizar asientos para niños habrá que tener en cuenta
las disposiciones legales correspondie ntes y las instrucciones de montaje
del fabricante del as iento para niños.
Fig. 28 Asiento para
niños del grupo 1
montado en el asiento
trasero en la dirección de
la marcha.
Fig. 29 Asiento para
niños montado en el
asiento trasero en la
dirección de la marcha.
s2sc.2.book Seite 51 Dienstag, 18. Juli 2006 3:39 15
Page 54 of 308
Seguridad infantil
52
Le recomendamos que lleve siempre en el vehículo, junto con la documenta-
ción de a bordo, el manual de instru cciones del fabricante del asiento para
niños.
Asientos para niños del grupo 2
Para niños de hasta 7 años y un peso entre 15 y 25 kg, lo más adecuado son
los asientos para niños del grupo 2 en combinación con los cinturones de
seguridad bien puestos.
Asientos para niños del grupo 3
Para niños mayores de 7 años, entre 22 y 36 kg de peso y una altura inferior
a 1,50 m, lo más adecuado son los asientos para niños con apoyos para la cabeza en combinación con los cinturones de seguridad bien puestos
⇒
página 51, fig. 29 .
¡ATENCIÓN!
•La banda del hombro debe pasar aproximadamente por el centro del
mismo, pero nunca sobre el cuello o el brazo. El cinturón de seguridad debe
quedar bien ceñido a la parte superior del cuerpo. La banda abdominal
debe pasar por encima de la zona pélvica, nunca sobre el estómago, e ir
bien ceñida. En caso necesario habrá que tirar un poco de la misma
⇒ página 25, “Cinturones de seguridad”.
•Lea y tenga en cuenta en cualquier caso la información y los consejos
de seguridad para utilizar los asientos para niños ⇒página 48.
Fijar el asiento para niños
Montajes posibles del asiento para niños
Es posible montar un asiento para ni ños tanto en los asientos traseros como en el asiento del acompañante.
Dispone de las siguientes posibilidades para montar un asiento para niños
en los asientos traseros y en el asiento del acompañante:
•Los asientos para niños de los grupos 0 a 3 se pueden fijar con el cinturón
de seguridad.
•Los asientos para niños de los grupos 0, 0+ y 1 con el sistema “ISOFIX” y
“Toptether” se pueden fijar sin necesidad del cinturón con las anillas de suje-
ción “ISOFIX” y “Toptether” o mecanismos/soportes anti-
rotativos ⇒página 53.
Categoría Peso Plazas de asientos
Delantero acompañante Traseros laterales Trasero central
Grupo 0 <10 kgU*U/L U
s2sc.2.book Seite 52 Dienstag, 18. Juli 2006 3:39 15
Page 55 of 308
Seguridad infantil53
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos
U: Adecuado para los sistemas de retención universales homologados para
utilizar en este grupo de edad (sistemas de retención universales, son
los que se fijan con el cinturón de seguridad de adultos)
*: Desplazar el asiento del acompañante lo más atrás posible, lo más alto
posible y siempre desconectando el airbag.
L: Adecuado para los sistemas de retención con anclajes “ISOFIX” y “Topte- ther” o mecanismo/soporte anti-rotativo.
¡ATENCIÓN!
•Los niños deberán viajar protegidos por un sistema de sujeción para
niños que sea adecuado a su edad, peso y altura.
•No monte nunca ningún asiento para niños, donde el niño viaje de
espaldas a la dirección de la marcha, en el asiento del acompañante si no
se ha desactivado antes el airbag, pues existe peligro de muerte. Sin
embargo, si en casos excepcionales es necesario que un niño viaje en el
asiento del acompañante, habrá que desactivar el airbag del acompañante
⇒ página 45, “Desactivación de los airbags*” y desplazar dicho asiento a
su posición más elevada, si cuenta con dicha regulación.
•Lea y tenga en cuenta en cualquier caso la información y los consejos
de seguridad para utilizar los asientos para niños ⇒página 48.
Fijación del asiento para niños con el sistema “ISOFIX ” y
Toptether o mecanismo /sistema anti-rotativo.
Los asientos para niños pueden fijarse en los asientos
traseros laterales de un modo rápido, sencillo y seguro
mediante el sistema “ISOFIX”.
Para montar y desmontar el asiento para niños es obligatorio tener
en cuenta las instrucciones del fabricante del asiento.
– Desplace hacia atrás el asiento trasero lo máximo posible.
Grupo 0+ <13 kgU*U/L U
Grupo I 9-18 kgU*U/L U
Grupo II/III 15-36 kgU*UU
Fig. 30 Anillas de suje-
ción ISOFIX
s2sc.2.book Seite 53 Dienstag, 18. Juli 2006 3:39 15
Page 56 of 308
Seguridad infantil
54
– Enganche el asiento para niños en las argollas de sujeción “ISOFIX” hasta que se encastre bien de un modo audible. Si el
asiento para niños dispone de anclaje “Toptether”, conéctelo a
la anilla respectiva. Si el asiento para niños dispone de otro
sistema anti-rotativo, siga las instrucciones del fabricante.
– Haga la prueba del tirón del cinturón a ambos lados del asiento para niños.
Cada uno de los asientos traseros laterales cuenta con dos anillas de suje-
ción “ISOFIX”. En algunos vehículos, las anillas van fijadas al armazón
asiento y en otros al piso posterior. A las anillas “ISOFIX” se accede entre el
respaldo y el cojín de asiento trasero. Las anillas “Toptether” se sitúan en el
espacio posterior a las posiciones traseras. Frecuentemente se encuentran
en la superficie posterior de los respaldos traseros.
Los asientos para niños con sistema de fijación “ISOFIX” y “Toptether”se
pueden adquirir en los Servicios Técnicos.
¡ATENCIÓN!
•Las anillas de sujeción han sido diseñadas exclusivamente para
asientos con sistema “ISOFIX ” y “Toptether”
•No fije nunca otros asientos para niños que no lleven el sistema
“ISOFIX”, Toptether, ni cinturones ni cualquier tipo de objetos en las
anillas de sujeción, de lo contrario existe peligro de sufrir heridas
mortales.
•Asegúrese que el asiento para niños queda bien fijado a las anillas
“ISOFIX” y Toptether.
s2sc.2.book Seite 54 Dienstag, 18. Juli 2006 3:39 15

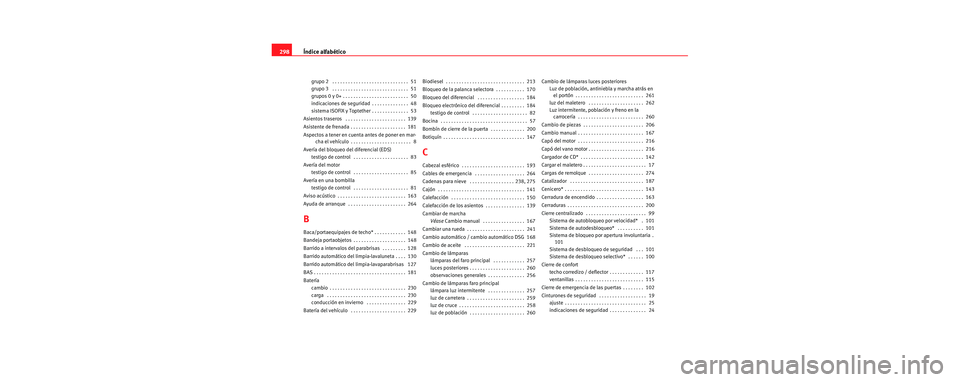

Page 300 of 308
Índice alfabético
298
grupo 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
grupo 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
grupos 0 y 0+ . . . . . . . . . . . . . . . . . . . . . . . . . 50
indicaciones de seguridad . . . . . . . . . . . . . . 48
sistema ISOFIX y Toptether . . . . . . . . . . . . . . 53
Asientos traseros . . . . . . . . . . . . . . . . . . . . . . . 139
Asistente de frenada . . . . . . . . . . . . . . . . . . . . . 181
Aspectos a tener en cuenta antes de poner en mar-
cha el vehículo . . . . . . . . . . . . . . . . . . . . . . . 8
Avería del bloqueo del diferencial (EDS) testigo de control . . . . . . . . . . . . . . . . . . . . . 83
Avería del motor testigo de control . . . . . . . . . . . . . . . . . . . . . 85
Avería en una bombilla testigo de control . . . . . . . . . . . . . . . . . . . . . 81
Aviso acústico . . . . . . . . . . . . . . . . . . . . . . . . . . 163
Ayuda de arranque . . . . . . . . . . . . . . . . . . . . . . 264
B
Baca/portaequipajes de techo* . . . . . . . . . . . . 148
Bandeja portaobjetos . . . . . . . . . . . . . . . . . . . . 148
Barrido a intervalos del parabrisas . . . . . . . . . 128
Barrido automático del limpia-lavaluneta . . . . 130
Barrido automático del limpia-lavaparabrisas 127
BAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 181
Batería cambio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 230
carga . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 230
conducción en invierno . . . . . . . . . . . . . . . 229
Batería del vehículo . . . . . . . . . . . . . . . . . . . . . 229 Biodiesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213
Bloqueo de la palanca selectora . . . . . . . . . . . 170
Bloqueo del diferencial . . . . . . . . . . . . . . . . . . 184
Bloqueo electrónico del diferencial . . . . . . . . . 184
testigo de control . . . . . . . . . . . . . . . . . . . . . 82
Bocina . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
Bombín de cierre de la puerta . . . . . . . . . . . . . 200
Botiquín . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147
C
Cabezal esférico . . . . . . . . . . . . . . . . . . . . . . . . 193
Cables de emergencia . . . . . . . . . . . . . . . . . . . 264
Cadenas para nieve . . . . . . . . . . . . . . . . . 238, 275
Cajón . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141
Calefacción . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150
Calefacción de los asientos . . . . . . . . . . . . . . . 139
Cambiar de marcha Véase Cambio manual . . . . . . . . . . . . . . . . 167
Cambiar una rueda . . . . . . . . . . . . . . . . . . . . . . 241
Cambio automático / ca mbio automático DSG 168
Cambio de aceite . . . . . . . . . . . . . . . . . . . . . . . 221
Cambio de lámparas lámparas del faro principal . . . . . . . . . . . . 257
luces posteriores . . . . . . . . . . . . . . . . . . . . . 260
observaciones generales . . . . . . . . . . . . . . 256
Cambio de lámparas faro principal lámpara luz intermitente . . . . . . . . . . . . . . 257
luz de carretera . . . . . . . . . . . . . . . . . . . . . . 259
luz de cruce . . . . . . . . . . . . . . . . . . . . . . . . . 258
luz de población . . . . . . . . . . . . . . . . . . . . . 260 Cambio de lámparas luces posteriores
Luz de población, antini ebla y marcha atrás en
el portón . . . . . . . . . . . . . . . . . . . . . . . . . . 261
luz del maletero . . . . . . . . . . . . . . . . . . . . . 262
Luz intermitente, población y freno en la carrocería . . . . . . . . . . . . . . . . . . . . . . . . . 260
Cambio de piezas . . . . . . . . . . . . . . . . . . . . . . . 206
Cambio manual . . . . . . . . . . . . . . . . . . . . . . . . . 167
Capó del motor . . . . . . . . . . . . . . . . . . . . . . . . . 216
Capó del vano motor . . . . . . . . . . . . . . . . . . . . . 216
Cargador de CD* . . . . . . . . . . . . . . . . . . . . . . . . 142
Cargar el maletero . . . . . . . . . . . . . . . . . . . . . . . . 17
Cargas de remolque . . . . . . . . . . . . . . . . . . . . . 274
Catalizador . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187
Cenicero* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
Cerradura de encendido . . . . . . . . . . . . . . . . . . 163
Cerraduras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200
Cierre centralizado . . . . . . . . . . . . . . . . . . . . . . . 99 Sistema de autobloqueo por velocidad* . 101
Sistema de autodesbloqueo* . . . . . . . . . . 101
Sistema de bloqueo por apertura involuntaria .101
Sistema de desbloqueo de seguridad . . . 101
Sistema de desbloqueo selectivo* . . . . . . 100
Cierre de confort techo corredizo / deflector . . . . . . . . . . . . . 117
ventanillas . . . . . . . . . . . . . . . . . . . . . . . . . . 115
Cierre de emergencia de las puertas . . . . . . . . 102
Cinturones de seguridad . . . . . . . . . . . . . . . . . . 19 ajuste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
indicaciones de seguridad . . . . . . . . . . . . . . 24
s2sc.2.book Seite 298 Dienstag, 18. Juli 2006 3:39 15
Page 306 of 308
Índice alfabético
304
Retrovisor interior . . . . . . . . . . . . . . . . . . . . . . . 131
Retrovisor interior con aj uste automático para posi-
ción antideslumbrante
Desactivar la función antideslumbrante . . 132
Retrovisor interior con aj uste automático para posi-
ción antideslumbrante*
Activar la función antideslumbrante . . . . . 132
Rodaje motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 186
neumáticos . . . . . . . . . . . . . . . . . . . . . . . . . 186
pastillas de freno . . . . . . . . . . . . . . . . . . . . 186
Rodaje de los neumáticos . . . . . . . . . . . . . . . . 186
Rueda de repuesto . . . . . . . . . . . . . . . . . . . . . . 240
Ruedas . . . . . . . . . . . . . . . . . . . . . . . . . . . . 231, 275
S
Seguridad infantil . . . . . . . . . . . . . . . . . . . . . . . . 47
Señal acústica . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Sensor de lluvia* . . . . . . . . . . . . . . . . . . . . . . . . 129
Sensor volumétrico* Activación . . . . . . . . . . . . . . . . . . . . . . . . . . 110
Desactivación . . . . . . . . . . . . . . . . . . . . . . . 110
Servofreno . . . . . . . . . . . . . . . . . . . . . . . . . 181, 186
Sistema antibloqueo . . . . . . . . . . . . . . . . . . . . . 182 testigo de control . . . . . . . . . . . . . . . . . . . . . 82
Sistema de airbags . . . . . . . . . . . . . . . . . . . . . . . 31 airbags frontales . . . . . . . . . . . . . . . . . . . . . . 35
airbags laterales . . . . . . . . . . . . . . . . . . . . . . 38
airbags para la cabeza . . . . . . . . . . . . . . . . . 42
testigo de control . . . . . . . . . . . . . . . . . . . . . 33 Sistema de alarma
desconexión . . . . . . . . . . . . . . . . . . . . . . . . 110
Sistema de control de emisiones testigo de control . . . . . . . . . . . . . . . . . . . . . 86
Sistema de depuración de los gases de escape . . . 187
Sistema de frenos . . . . . . . . . . . . . . . . . . . . . . . 227 testigo de advertencia . . . . . . . . . . . . . . . . . 81
Sistema de precalentamiento . . . . . . . . . . . . . 166 testigo de control . . . . . . . . . . . . . . . . . . . . . 85
Sistema de seguridad- safe . . . . . . . . . . . . . . . . 99
Sistema ISOFIX y Toptether . . . . . . . . . . . . . . . . 53
T
Tablero de instrumentos . . . . . . . . . . . . . . . . . . . 57
TCS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 182
TCS (Regulación antipatinaje)
Testigo de control . . . . . . . . . . . . . . . . . . . . . 83
Techo corredizo / deflector . . . . . . . . . . . . . . . 116
Techo deflector . . . . . . . . . . . . . . . . . . . . . . . . . 116
Teléfono del automóvil . . . . . . . . . . . . . . . . . . . 207
Teléfono móvil . . . . . . . . . . . . . . . . . . . . . . . . . . 207
Temperatura del lí quido refrigerante
consejos de seguridad . . . . . . . . . . . . . . . . . 80
testigo de control . . . . . . . . . . . . . . . . . . . . . 79
Temperatura del líquido refrigerante del motor
indicador . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Testigo de control . . . . . . . . . . . . . . . . . . . . . . . . 33
Testigo de control de los neumáticos . . . . . . . . 84
Testigo del cinturón . . . . . . . . . . . . . . . . . . . . . . 19 Testigos de advertencia . . . . . . . . . . . . . . . . . . . 76
Testigos de control . . . . . . . . . . . . . . . . . . . . . . . 76
Tire Mobility-System (Juego para reparación de
neumáticos) . . . . . . . . . . . . . . . . . . . 241, 247
Tomas de corriente . . . . . . . . . . . . . . . . . . . . . . 144
Tornillos de rueda . . . . . . . . . . . . . . . . . . . 243, 275 par de apriete . . . . . . . . . . . . . . . . . . . . . . . 236
Tornillos de rueda antirrobo . . . . . . . . . . . . . . . 243
Trabajos en el vano motor . . . . . . . . . . . . . . . . 214
Triángulo de preseñalización . . . . . . . . . . . . . . 146
Túnel de lavado . . . . . . . . . . . . . . . . . . . . . . . . . 197
Túnel de lavado automático . . . . . . . . . . . . . . . 197
V
Vano motor trabajos en el vano motor . . . . . . . . . . . . . 214
Varilla de medición de aceite . . . . . . . . . . . . . . 219
Ventanillas . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
Verificación del nivel de aceite . . . . . . . . . . . . 219
Verificación del nivel de elec trolito . . . . . . . . . 230
Viajes al extranjero . . . . . . . . . . . . . . . . . . . . . . 189 faros . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 189
Vida útil de los neumáticos . . . . . . . . . . . . . . . 233
Z
Zumbador . . . . . . . . . . . . . . . . . . . . . . . . . 124, 163
s2sc.2.book Seite 304 Dienstag, 18. Juli 2006 3:39 15
