Seat Leon 5D 2007 Betriebsanleitung (in German)
Manufacturer: SEAT, Model Year: 2007, Model line: Leon 5D, Model: Seat Leon 5D 2007Pages: 311, PDF-Größe: 9.37 MB
Page 251 of 311

Selbsthilfe249
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

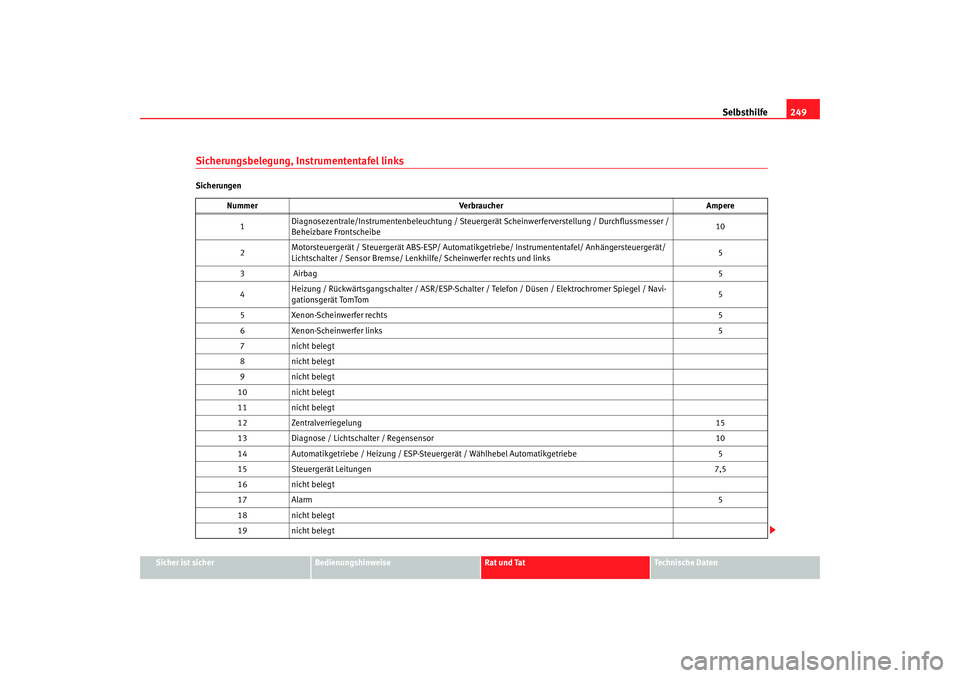

Sicherungsbelegung, Instrumententafel linksSicherungen
Nummer Verbraucher Ampere
1 Diagnosezentrale/Instrumentenbeleuchtung / Steuergerät Scheinwerferverstellung / Durchflussmesser /
Beheizbare Frontscheibe 10
2 Motorsteuergerät / Steuergerät ABS-ESP/ Automatikg
etriebe/ Instrumententafel/ Anhängersteuergerät/
Lichtschalter / Sensor Bremse/ Lenkhilfe/ Scheinwerfer rechts und links 5
3 A ir b ag 5
4 Heizung / Rückwärtsgangschalter / ASR/ESP-Schalter / Telefon / Düsen / Elektrochromer Spiegel / Navi-
gationsgerät TomTom 5
5 Xenon-Scheinwerfer rechts 5
6 Xenon-Scheinwerfer links 5
7n ic h t b ele g t
8n ic h t b ele g t
9n ic h t b ele g t
10 nicht belegt
11 nicht belegt
12 Zentralverriegelung 15
13 Diagnose / Lichtschalter / Regensensor 10
14 Automatikgetriebe / Heizung / ESP-Steu ergerät / Wählhebel Automatikgetriebe 5
15 Steuergerät Leitungen 7,5
16 nicht belegt
17 Alarm 5
18 nicht belegt
19 nicht belegt
leon aleman.book Seite 249 Mittwoch, 29. August 2007 9:20 09
Page 252 of 311

Selbsthilfe
250

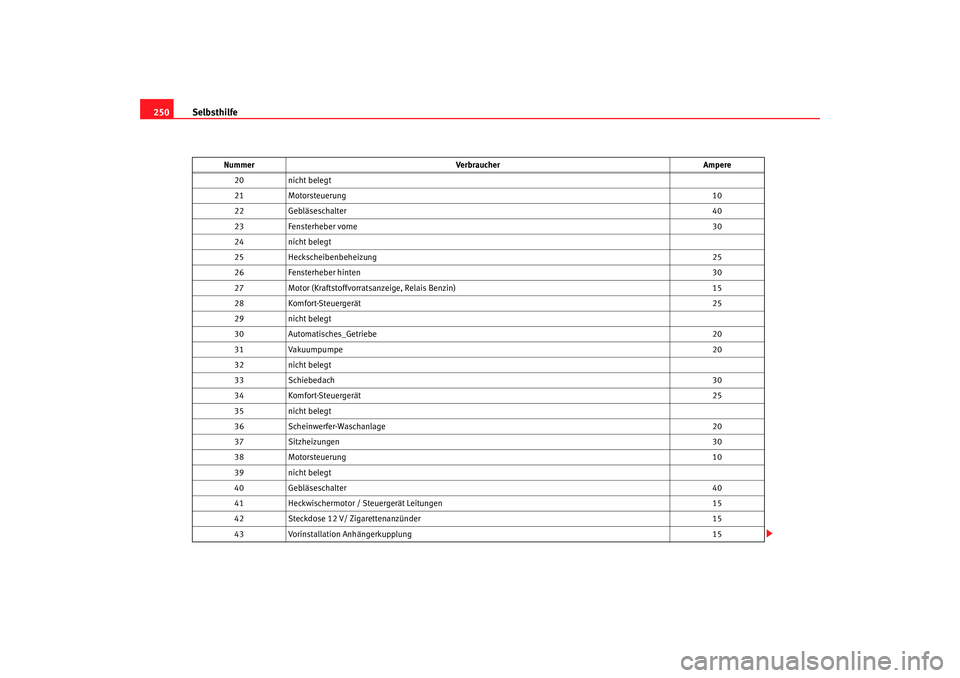

20 nicht belegt
21 Motorsteuerung 10
22 Gebläseschalter 40
23 Fensterheber vorne 30
24 nicht belegt
25 Heckscheibenbeheizung 25
26 Fensterheber hinten 30
27 Motor (Kraftstoffvorratsanzeige, Relais Benzin) 15
28 Komfort-Steuergerät 25
29 nicht belegt
30 Automatisches_Getriebe 20
31 Vakuumpumpe 20
32 nicht belegt
33 Schiebedach 30
34 Komfort-Steuergerät 25
35 nicht belegt
36 Scheinwerfer-Waschanlage 20
37 Sitzheizungen 30
38 Motorsteuerung 10
39 nicht belegt
40 Gebläseschalter 40
41 Heckwischermotor / Steuergerät Leitungen 15
42 Steckdose 12 V/ Zigarettenanzünder 15
43 Vorinstallation Anhängerkupplung 15
Nummer
Verbraucher Ampere
leon aleman.book Seite 250 Mittwoch, 29. August 2007 9:20 09
Page 253 of 311

Selbsthilfe251
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Einige, der in der Tabelle aufgeführten
elektrischen Verbraucher gehören nur
zu bestimmten Modellausführunge n oder sind Mehrausstattungen. Bitte beachten Sie, dass die vorstehende Tabelle dem Stand der Drucklegung
entspricht und daher Änderungen unte
rliegt. Bei Abweichungen haben die
Angaben des Aufklebers auf der Innenseite des Sicherungsdeckels stets
Vorrang.

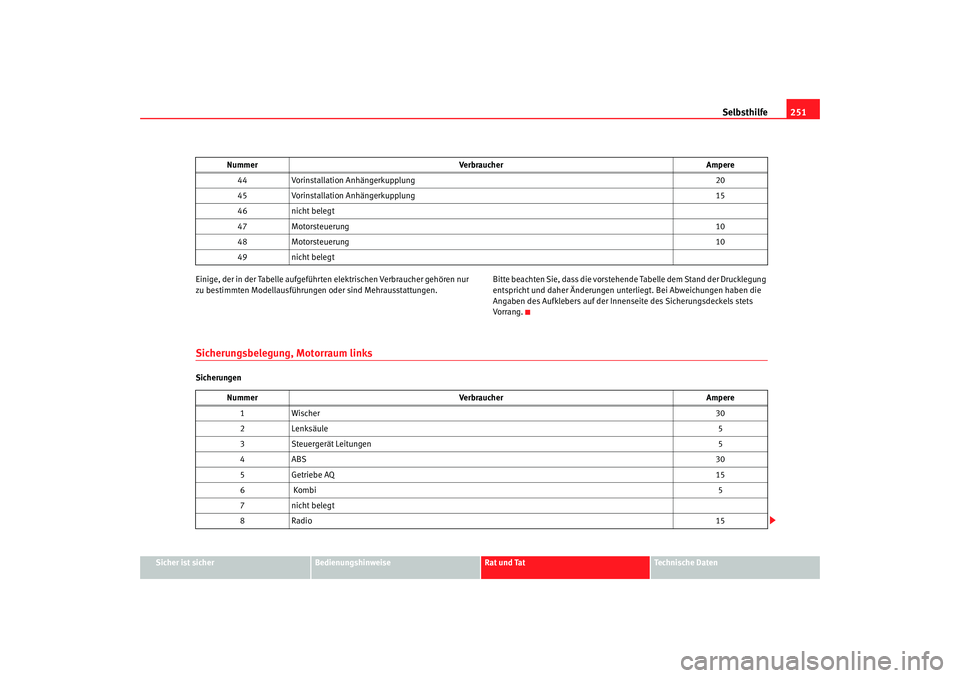

Sicherungsbelegung, Motorraum linksSicherungen 44
Vorinstallation Anhängerkupplung 20
45 Vorinstallation Anhängerkupplung 15
46 nicht belegt
47 Motorsteuerung 10
48 Motorsteuerung 10
49 nicht belegt
Nummer
Verbraucher Ampere
NummerVerbraucher Ampere
1W is ch er 30
2 Lenksäule 5
3 Steuergerät Leitungen 5
4A BS 30
5 Getriebe AQ 15
6 Kombi 5
7n ic h t b ele g t
8R ad io 15
leon aleman.book Seite 251 Mittwoch, 29. August 2007 9:20 09
Page 254 of 311

Selbsthilfe
252

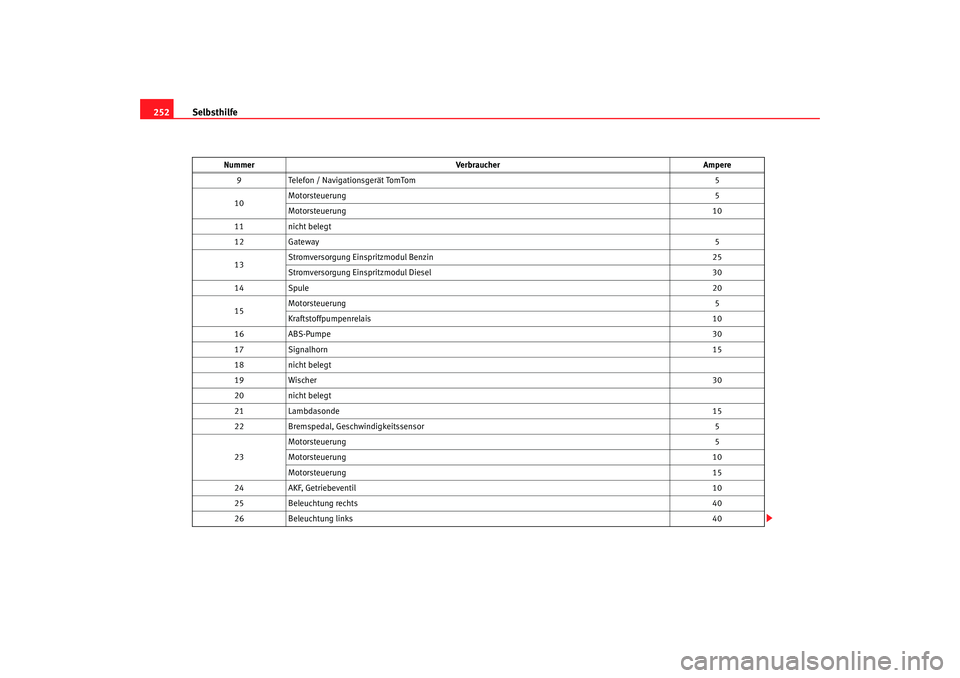

9 Telefon / Navigationsgerät TomTom 5
10 Motorsteuerung
5
Motorsteuerung 10
11 nicht belegt
12 Gateway 5
13 Stromversorgung Einspritzmodul Benzin
25
Stromversorgung Einspritzmodul Diesel 30
14 Spule 20
15 Motorsteuerung
5
Kraftstoffpumpenrelais 10
16 ABS-Pumpe 30
17 Signalhorn 15
18 nicht belegt
19 Wischer 30
20 nicht belegt
21 Lambdasonde 15
22 Bremspedal, Geschwindigkeitssensor 5
23 Motorsteuerung
5
Motorsteuerung 10
Motorsteuerung 15
24 AKF, Getriebeventil 10
25 Beleuchtung rechts 40
26 Beleuchtung links 40
Nummer
Verbraucher Ampere
leon aleman.book Seite 252 Mittwoch, 29. August 2007 9:20 09
Page 255 of 311

Selbsthilfe253
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

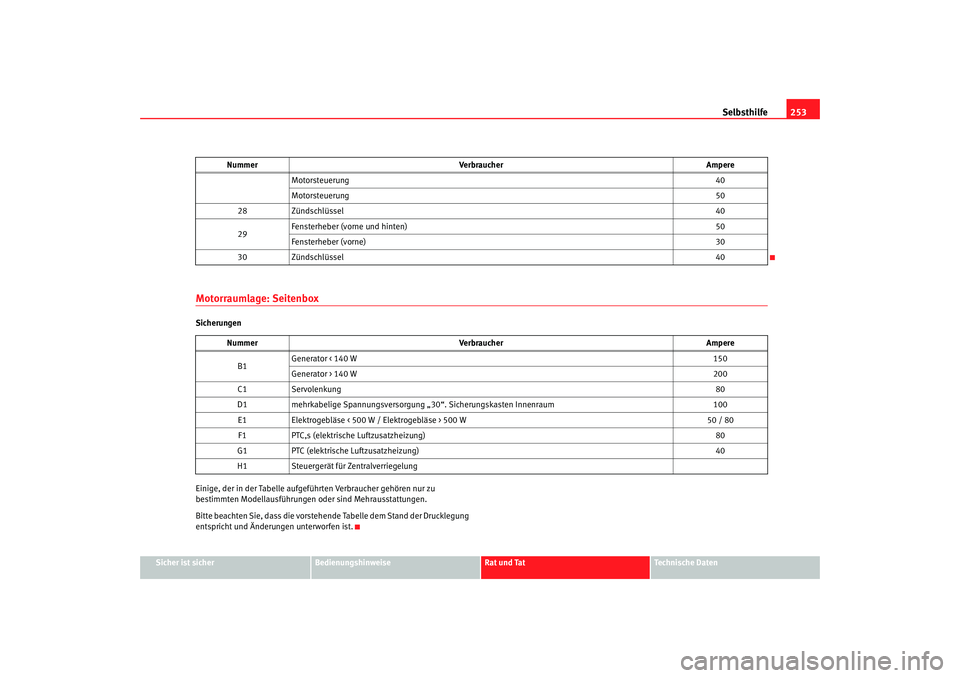

Motorraumlage: SeitenboxSicherungen
Einige, der in der Tabelle aufgeführten Verbraucher gehören nur zu
bestimmten Modellausführungen oder sind Mehrausstattungen.
Bitte beachten Sie, dass die vorstehende Tabelle dem Stand der Drucklegung
entspricht und Änderungen unterworfen ist. Motorsteuerung
40
Motorsteuerung 50
28 Zündschlüssel 40
29 Fensterheber (vorne und hinten)
50
Fensterheber (vorne) 30
30 Zündschlüssel 40
Nummer Verbraucher Ampere
B1 Generator < 140 W
150
Generator > 140 W 200
C1 Servolenkung 80
D1 mehrkabelige Spannungsversorgung „ 30“. Sicherungskasten Innenraum 100
E1 Elektrogebläse < 500 W / Elektrogebläse > 500 W 50 / 80
F1 PTC,s (elektrische Luftzusatzheizung) 80
G1 PTC (elektrische Luftzusatzheizung) 40
H1 Steuergerät für Zentralverriegelung
Nummer
Verbraucher Ampere
leon aleman.book Seite 253 Mittwoch, 29. August 2007 9:20 09
Page 256 of 311

Selbsthilfe

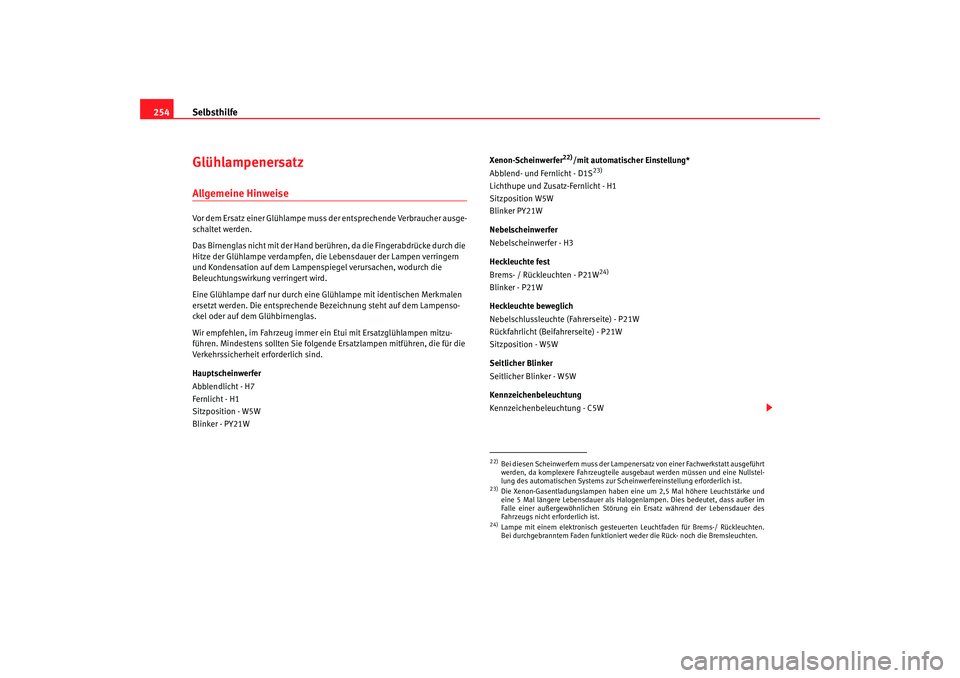

254GlühlampenersatzAllgemeine HinweiseVor dem Ersatz einer Glühlampe muss der entsprechende Verbraucher ausge-
schaltet werden.
Das Birnenglas nich t mit der Hand berühren, da die Fingerabdrücke durch die
Hitze der Glühlampe verdampfen, die Lebensdauer der Lampen verringern
und Kondensation auf dem Lampensp iegel verursachen, wodurch die
Beleuchtungswirkung verringert wird.
Eine Glühlampe darf nur durch eine Glühlampe mit identischen Merkmalen
ersetzt werden. Die entsprechende Bezeichnung steht auf dem Lampenso-
ckel oder auf dem Glühbirnenglas.
Wir empfehlen, im Fahrzeug immer ein Etui mit Ersatzglühlampen mitzu-
führen. Mindestens sollten Sie folgende Ersatzlampen mitführen, die für die
Verkehrssicherheit erforderlich sind.
Hauptscheinwerfer
Abblendlicht - H7
Fernlicht - H1
Sitzposition - W5W
Blinker - PY21W Xenon-Scheinwerfer
22)/mit automatischer Einstellung*
Abblend- und Fernlicht - D1S
23)
Lichthupe und Zusatz-Fernlicht - H1
Sitzposition W5W
Blinker PY21W
Nebelscheinwerfer
Nebelscheinwerfer - H3
Heckleuchte fest
Brems- / Rückleuchten - P21W
24)
Blinker - P21W
Heckleuchte beweglich
Nebelschlussleuchte (Fahrerseite) - P21W
Rückfahrlicht (Beifahrerseite) - P21W
Sitzposition - W5W
Seitlicher Blinker
Seitlicher Blinker - W5W
Kennzeichenbeleuchtung
Kennzeichenbeleuchtung - C5W22)Bei diesen Scheinwerfern muss der Lampenersatz von einer Fachwerkstatt ausgeführt
werden, da komplexere Fahrzeugteile ausgebaut werden müssen und eine Nullstel-
lung des automatischen Systems zur Scheinwerfereinstellung erforderlich ist.23)Die Xenon-Gasentladungslampen haben eine um 2,5 Mal höhere Leuchtstärke und
eine 5 Mal längere Lebensdauer als Halogenlampen. Dies bedeutet, dass außer im
Falle einer außergewöhnlichen Störung ein Ersatz während der Lebensdauer des
Fahrzeugs nicht erforderlich ist.24)Lampe mit einem elektronisch gesteuerten Leuchtfaden für Brems-/ Rückleuchten.
Bei durchgebranntem Faden funktioniert weder die Rück- noch die Bremsleuchten.
leon aleman.book Seite 254 Mittwoch, 29. August 2007 9:20 09
Page 257 of 311

Selbsthilfe255
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

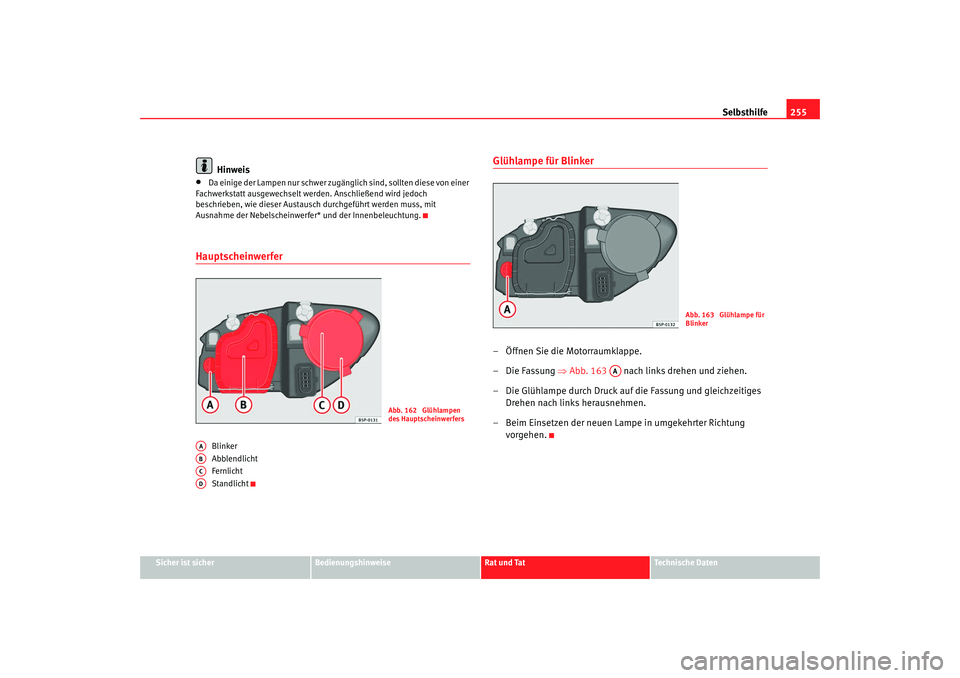

Hinweis
•
Da einige der Lampen nur schwer zugäng lich sind, sollten diese von einer
Fachwerkstatt ausgewechselt werden. Anschließend wird jedoch
beschrieben, wie dieser Austausc h durchgeführt werden muss, mit
Ausnahme der Nebelscheinwerfe r* und der Innenbeleuchtung.
Hauptscheinwerfer
Blinker
Abblendlicht
Fernlicht
Standlicht
Glühlampe für Blinker– Öffnen Sie die Motorraumklappe.
– Die Fassung ⇒Abb. 163 nach links drehen und ziehen.
– Die Glühlampe durch Druck auf die Fassung und gleichzeitiges Drehen nach links herausnehmen.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
Abb. 162 Glühlampen
des Hauptscheinwerfers
AAABACAD
Abb. 163 Glühlampe für
Blinker
AA
leon aleman.book Seite 255 Mittwoch, 29. August 2007 9:20 09
Page 258 of 311

Selbsthilfe

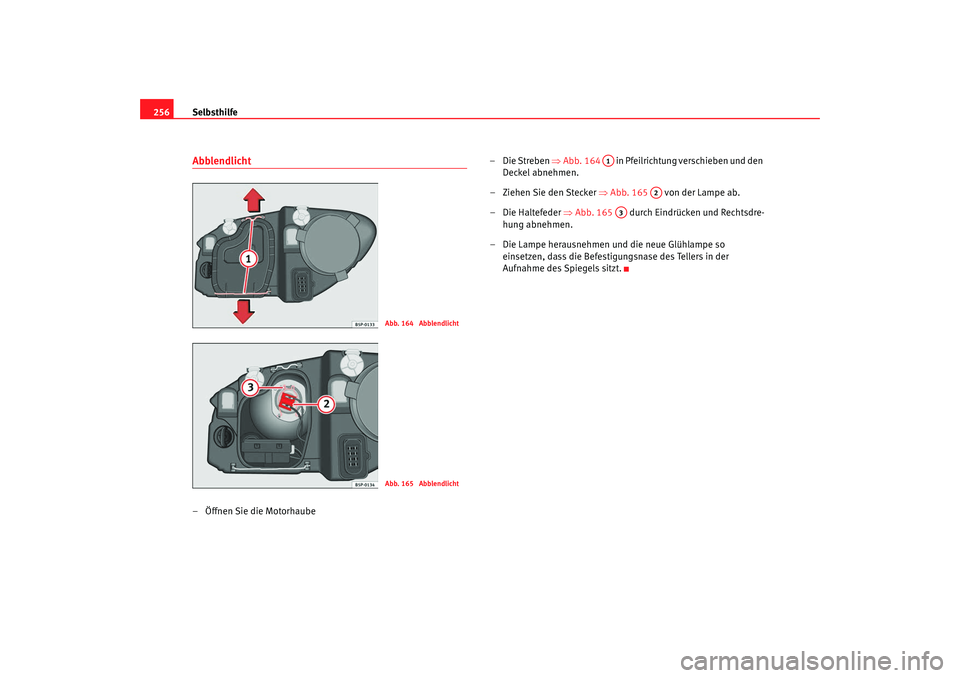

256Abblendlicht– Öffnen Sie die Motorhaube –Die Streben ⇒
Abb. 164 in Pfeilrichtung verschieben und den
Deckel abnehmen.
– Ziehen Sie den Stecker ⇒Abb. 165 von der Lampe ab.
– Die Haltefeder ⇒ Abb. 165 durch Eindrücken und Rechtsdre-
hung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe so einsetzen, dass die Befestigungsnase des Tellers in der
Aufnahme des Spiegels sitzt.
Abb. 164 AbblendlichtAbb. 165 Abblendlicht
A1
A2
A3
leon aleman.book Seite 256 Mittwoch, 29. August 2007 9:20 09
Page 259 of 311

Selbsthilfe257
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

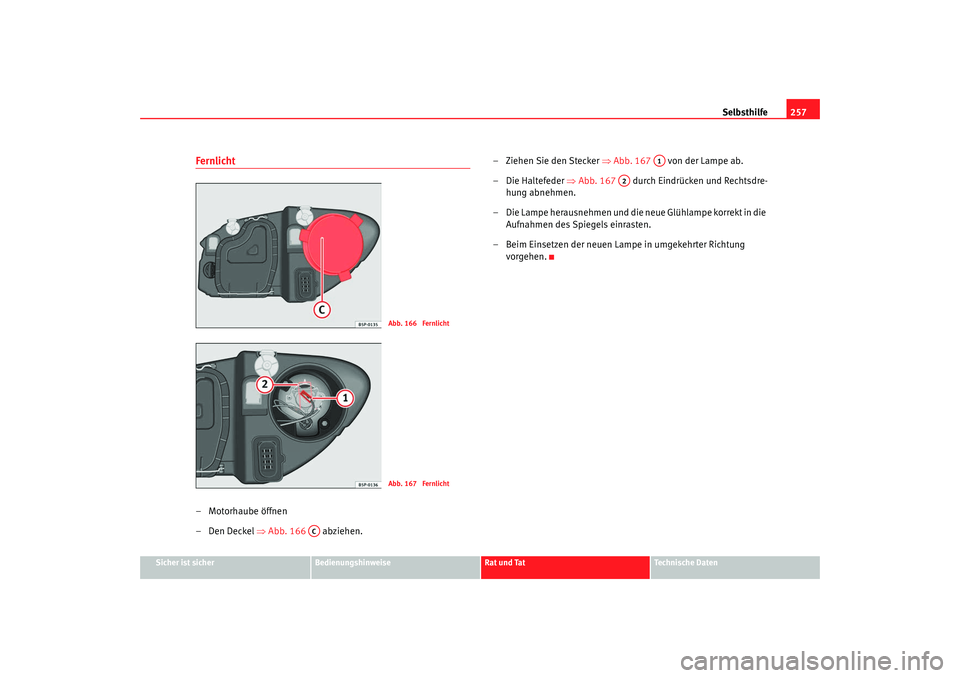

Fernlicht– Motorhaube öffnen
–Den Deckel ⇒Abb. 166 abziehen. – Ziehen Sie den Stecker
⇒Abb. 167 von der Lampe ab.
– Die Haltefeder ⇒Abb. 167 durch Eindrücken und Rechtsdre-
hung abnehmen.
– Die Lampe herausnehmen und die neue Glühlampe korrekt in die Aufnahmen des Spiegels einrasten.
– Beim Einsetzen der neuen Lampe in umgekehrter Richtung vorgehen.
Abb. 166 FernlichtAbb. 167 Fernlicht
AC
A1
A2
leon aleman.book Seite 257 Mittwoch, 29. August 2007 9:20 09
Page 260 of 311

Selbsthilfe

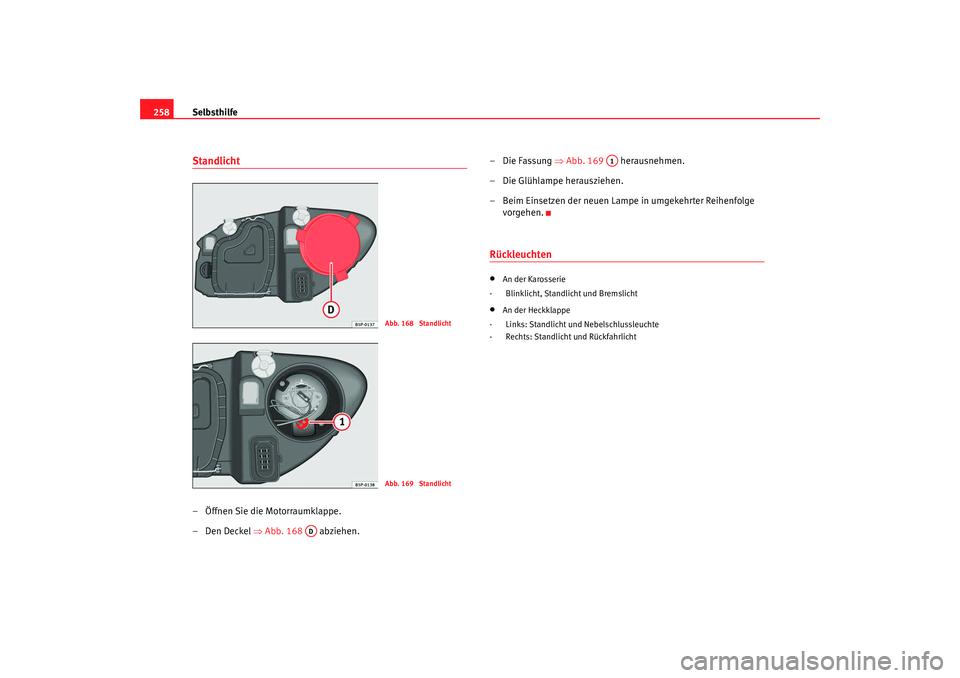

258Standlicht– Öffnen Sie die Motorraumklappe.
–Den Deckel ⇒Abb. 168 abziehen. – Die Fassung
⇒Abb. 169 herausnehmen.
– Die Glühlampe herausziehen.
– Beim Einsetzen der neuen Lampe in umgekehrter Reihenfolge vorgehen.
Rückleuchten•
An der Karosserie
- Blinklicht, Standlicht und Bremslicht
•
An der Heckklappe
- Links: Standlicht und Nebelschlussleuchte
- Rechts: Standlicht und Rückfahrlicht
Abb. 168 StandlichtAbb. 169 Standlicht
AD
A1
leon aleman.book Seite 258 Mittwoch, 29. August 2007 9:20 09
