Seat Leon 5D 2007 Manual de instrucciones (in Spanish)

Luces y visibilidad129
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•
La potencia calorífica de los eyectores calefactables se regula de forma
automática al conectar el encendido, en función de la temperatura exterior.
Sensor de lluvia*
El sensor de lluvia controla los intervalos del limpiapara-
brisas en función de la cantidad de lluvia.
Activar el sensor de lluvia
– Mueva la palanca del limpiaparabrisas hasta la posición ⇒fig. 84
– Mueva el mando hacia la izquierda o hacia la derecha para ajustar la sensibilidad del sensor de lluvia. Mando hacia la
derecha: nivel de sensibilidad alto. Mando hacia la izquierda:
nivel de sensibilidad bajo.El sensor de lluvia forma parte del barrido a intervalos. Cada vez que se
desconecte el encendido habrá que activar de nuevo el sensor de lluvia. Para
ello hay que desconectar y conectar la función de barrido a intervalos.
Nota
•
No ponga pegatinas en el parabrisas, delante del sensor de lluvia.
Podrían podrucirse alteraciones o fallos en el mismo
Fig. 83 Sensor de lluvia*
Fig. 84 Palanca del
limpiaparabrisas
A1
AA
s2ps.5.book Seite 129 Freitag, 20. Juli 2007 4:34 16

Luces y visibilidad

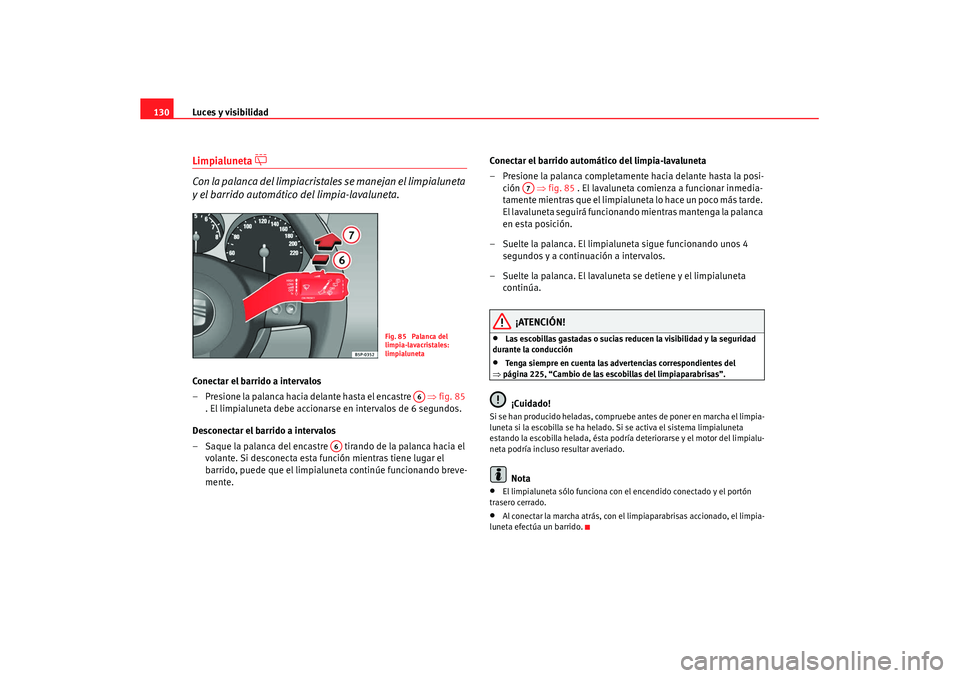

130Limpialuneta


Con la palanca del limpiacristale s se manejan el limpialuneta
y el barrido automático del limpia-lavaluneta.
Conectar el barrido a intervalos
– Presione la palanca hacia delante hasta el encastre ⇒ fig. 85
. El limpialuneta debe accionarse en intervalos de 6 segundos.
Desconectar el barrido a intervalos
– Saque la palanca del encastre tirando de la palanca hacia el volante. Si desconecta esta función mientras tiene lugar el
barrido, puede que el limpialuneta continúe funcionando breve-
mente. Conectar el barrido automático del limpia-lavaluneta
– Presione la palanca completamente hacia delante hasta la posi-
ción ⇒fig. 85 . El lavaluneta comienza a funcionar inmedia-
tamente mientras que el limpialuneta lo hace un poco más tarde.
El lavaluneta seguirá funcionando mientras mantenga la palanca
en esta posición.
– Suelte la palanca. El limpialuneta sigue funcionando unos 4 segundos y a continuación a intervalos.
– Suelte la palanca. El lavaluneta se detiene y el limpialuneta continúa.
¡ATENCIÓN!
•
Las escobillas gastadas o sucias reducen la visibilidad y la seguridad
durante la conducción
•
Tenga siempre en cuenta las advertencias correspondientes del
⇒ página 225, “Cambio de las escobillas del limpiaparabrisas”.¡Cuidado!
Si se han producido heladas, compruebe antes de poner en marcha el limpia-
luneta si la escobilla se ha helado. Si se activa el sistema limpialuneta
estando la escobilla helada, ésta podría deteriorarse y el motor del limpialu-
neta podría incluso resultar averiado.
Nota
•
El limpialuneta sólo funciona con el encendido conectado y el portón
trasero cerrado.
•
Al conectar la marcha atrás, con el limpiaparabrisas accionado, el limpia-
luneta efectúa un barrido.
Fig. 85 Palanca del
limpia-lavacristales:
limpialuneta
A6
A6
A7
s2ps.5.book Seite 130 Freitag, 20. Juli 2007 4:34 16

Luces y visibilidad131
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

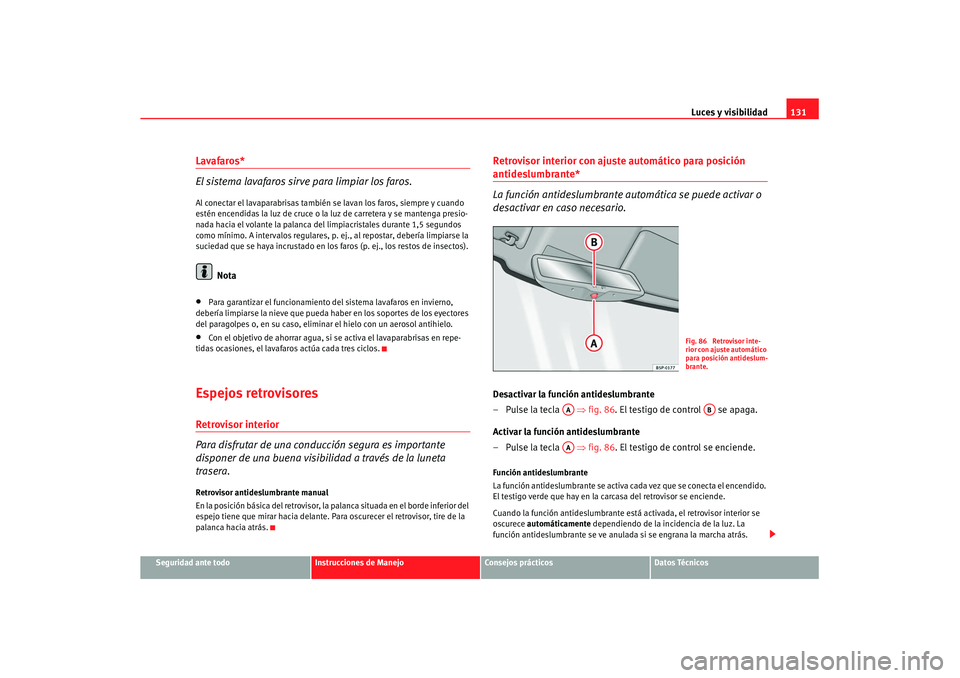

Lavafaros*
El sistema lavafaros sirve para limpiar los faros.Al conectar el lavaparabrisas también se lavan los faros, siempre y cuando
estén encendidas la luz de cruce o la luz de carretera y se mantenga presio-
nada hacia el volante la palanca del limpiacristales durante 1,5 segundos
como mínimo. A intervalos regulares, p. ej., al repostar, debería limpiarse la
suciedad que se haya incrustado en los faros (p. ej., los restos de insectos).
Nota
•
Para garantizar el funcionamiento del sistema lavafaros en invierno,
debería limpiarse la nieve que pueda haber en los soportes de los eyectores
del paragolpes o, en su caso, eliminar el hielo con un aerosol antihielo.
•
Con el objetivo de ahorrar agua, si se activa el lavaparabrisas en repe-
tidas ocasiones, el lavafa ros actúa cada tres ciclos.
Espejos retrovisoresRetrovisor interior
Para disfrutar de una conducción segura es importante
disponer de una buena visibilidad a través de la luneta
trasera.Retrovisor antideslumbrante manual
En la posición básica del retrovisor, la palanca situada en el borde inferior del
espejo tiene que mirar hacia delante. Para oscurecer el retrovisor, tire de la
palanca hacia atrás.
Retrovisor interior con ajuste automático para posición antideslumbrante*
La función antideslumbrante au tomática se puede activar o
desactivar en caso necesario.Desactivar la función antideslumbrante
–Pulse la tecla ⇒fig. 86 . El testigo de control se apaga.
Activar la función antideslumbrante
–Pulse la tecla ⇒fig. 86 . El testigo de control se enciende.Función antideslumbrante
La función antideslumbrante se activa cada vez que se conecta el encendido.
El testigo verde que hay en la carcasa del retrovisor se enciende.
Cuando la función antideslumbrante está activada, el retrovisor interior se
oscurece automáticamente dependiendo de la incidencia de la luz. La
función antideslumbrante se ve anulada si se engrana la marcha atrás.
Fig. 86 Retrovisor inte-
rior con ajuste automático
para posición antideslum-
brante.
AA
AB
AA
s2ps.5.book Seite 131 Freitag, 20. Juli 2007 4:34 16

Luces y visibilidad
132
Nota•
La función automática antideslumbrante de los retrovisores sólo es efec-
tiva si la mampara* contra el sol para la luneta trasera está recogida o bien si
no hay otros objetos que obstaculicen la in cidencia de la luz en el retrovisor.
•
Si tiene que colocar cualquier tipo de adhesivo en el parabrisas, no lo
haga delante de los sensores. De lo co ntrario podría provocar que la función
antideslumbrante automática del retrovis or interior no funcione bien o no
funcione en absoluto.
Retrovisores exteriores
Los retrovisores exteriores se ajustan mediante el mando
giratorio situado en la consola central.
Ajuste básico de los retrovisores exteriores
1. En primer lugar, gire el mando ⇒fig. 87 hasta la posición L
( retrovisor izquierdo ).
2. Accione el mando giratorio para posicionar el retrovisor exterior de modo que tenga una buena visibilidad trasera.
3. A continuación, gire el mando hasta la posición R (retrovisor
derecho ).
4. Accione el mando giratorio para posicionar el retrovisor exterior de modo que tenga una buena visibilidad trasera ⇒ .
Retrovisores exteriores térmicos*
– Gire el mando hacia delante, en la posición central ⇒fig. 87 ,
para que los retrovisores térmicos se calienten y la función de
cristal parabrisas calefaccionable* en la zona de reposo de las
escobillas, quede activada. ⇒página 128
Plegar los retrovisores exteriores*
– Gire el mando ⇒ fig. 87 hasta la posición
 para plegar los
retrovisores exteriores. Para evitar daños en el vehículo, debería
plegar los retrovisores exteriores siempre que utilice un túnel de
lavado automático.
Plegado de retrovisores con cierre confort*
– El espejo retrovisor externo se plegará automáticamente con el cierre de confort (con el mando o con la llave).
– Para desplegarlo de nuevo, abra la puerta y accione el contacto
Fig. 87 Mando de los
retrovisores exteriores
A1
s2ps.5.book Seite 132 Freitag, 20. Juli 2007 4:34 16

Luces y visibilidad133
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

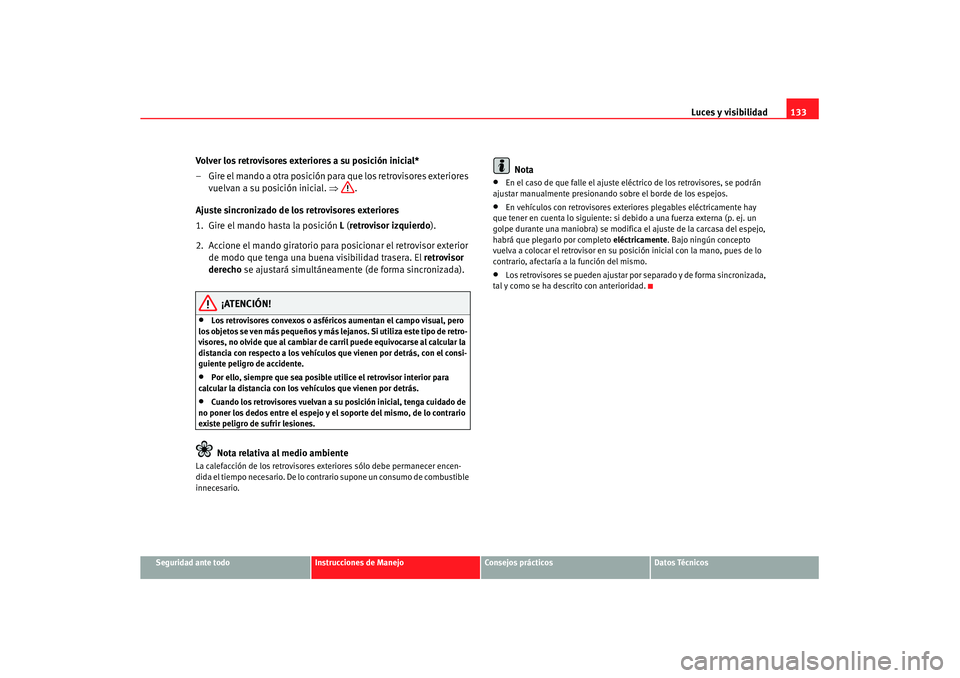

Volver los retrovisores exteriores a su posición inicial*
– Gire el mando a otra posición para que los retrovisores exteriores
vuelvan a su posición inicial. ⇒.
Ajuste sincronizado de los retrovisores exteriores
1. Gire el mando hasta la posición L ( retrovisor izquierdo ).
2. Accione el mando giratorio para posicionar el retrovisor exterior de modo que tenga una buena visibilidad trasera. El retrovisor
derecho se ajustará simultáneamente (de forma sincronizada).
¡ATENCIÓN!
•
Los retrovisores convexos o asféricos aumentan el campo visual, pero
los objetos se ven más pequeños y más lejanos. Si utiliza este tipo de retro-
visores, no olvide que al cambiar de carril puede equivocarse al calcular la
distancia con respecto a los vehículos que vienen por detrás, con el consi-
guiente peligro de accidente.
•
Por ello, siempre que sea posible utilice el retrovisor interior para
calcular la distancia con los vehículos que vienen por detrás.
•
Cuando los retrovisores vuelvan a su posición inicial, tenga cuidado de
no poner los dedos entre el espejo y el soporte del mismo, de lo contrario
existe peligro de sufrir lesiones.Nota relativa al medio ambiente
La calefacción de los re trovisores exteriores sólo debe permanecer encen-
dida el tiempo necesario. De lo contra rio supone un consumo de combustible
innecesario.
Nota
•
En el caso de que falle el ajuste el éctrico de los retrovisores, se podrán
ajustar manualmente presionando sobre el borde de los espejos.
•
En vehículos con retrovisores exteriores plegables eléctricamente hay
que tener en cuenta lo siguiente: si debido a una fuerza externa (p. ej. un
golpe durante una maniobra) se modifica el ajuste de la carcasa del espejo,
habrá que plegarlo por completo eléctricamente . Bajo ningún concepto
vuelva a colocar el retrovisor en su posición inicial con la mano, pues de lo
contrario, afectaría a la función del mismo.
•
Los retrovisores se pueden ajustar por separado y de forma sincronizada,
tal y como se ha descrito con anterioridad.
s2ps.5.book Seite 133 Freitag, 20. Juli 2007 4:34 16

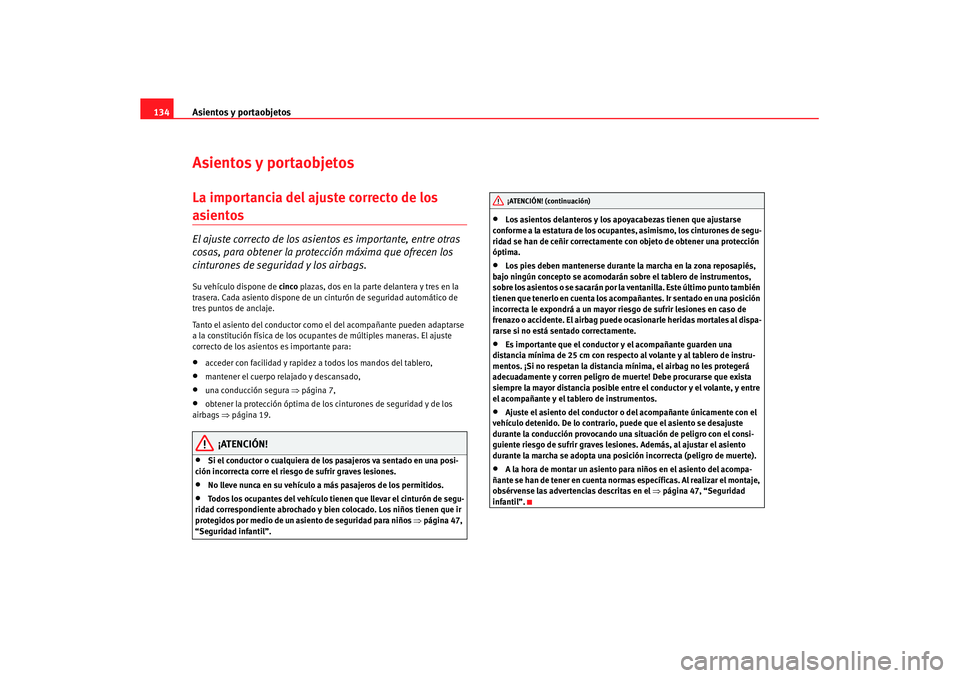

Asientos y portaobjetos
134Asientos y portaobjetosLa importancia del ajuste correcto de los asientos El ajuste correcto de los asie ntos es importante, entre otras
cosas, para obtener la protección máxima que ofrecen los
cinturones de seguridad y los airbags.Su vehículo dispone de cinco plazas, dos en la parte delantera y tres en la
trasera. Cada asiento dispone de un cinturón de seguridad automático de
tres puntos de anclaje.
Tanto el asiento del conductor como el del acompañante pueden adaptarse
a la constitución física de los ocupantes de múltiples maneras. El ajuste
correcto de los asientos es importante para:•
acceder con facilidad y rapidez a todos los mandos del tablero,
•
mantener el cuerpo relajado y descansado,
•
una conducción segura ⇒ página 7,
•
obtener la protección óptima de los cinturones de seguridad y de los
airbags ⇒página 19.
¡ATENCIÓN!
•
Si el conductor o cualquiera de los pasajeros va sentado en una posi-
ción incorrecta corre el riesgo de sufrir graves lesiones.
•
No lleve nunca en su vehículo a más pasajeros de los permitidos.
•
Todos los ocupantes del vehículo tienen que llevar el cinturón de segu-
ridad correspondiente abrochado y bien colocado. Los niños tienen que ir
protegidos por medio de un as iento de seguridad para niños ⇒ página 47,
“Seguridad infantil”.
•
Los asientos delanteros y los apoyacabezas tienen que ajustarse
conforme a la estatura de los ocupantes, asimismo, los cinturones de segu-
ridad se han de ceñir correctamente con objeto de obtener una protección
óptima.
•
Los pies deben mantenerse durante la marcha en la zona reposapiés,
bajo ningún concepto se acomodarán sobre el tablero de instrumentos,
sobre los asientos o se sacarán por la ventanilla. Este último punto también
tienen que tenerlo en cuenta los acompañantes. Ir sentado en una posición
incorrecta le expondrá a un mayor riesgo de sufrir lesiones en caso de
frenazo o accidente. El airbag puede ocasionarle heridas mortales al dispa-
rarse si no está sentado correctamente.
•
Es importante que el conductor y el acompañante guarden una
distancia mínima de 25 cm con respecto al volante y al tablero de instru-
mentos. ¡Si no respetan la distancia mínima, el airbag no les protegerá
adecuadamente y corren peligro de muerte! Debe procurarse que exista
siempre la mayor distancia posible entre el conductor y el volante, y entre
el acompañante y el tablero de instrumentos.
•
Ajuste el asiento del conductor o del acompañante únicamente con el
vehículo detenido. De lo contrario, puede que el asiento se desajuste
durante la conducción provocando una situación de peligro con el consi-
guiente riesgo de sufrir graves lesiones. Además, al ajustar el asiento
durante la marcha se adopta una posición incorrecta (peligro de muerte).
•
A la hora de montar un asiento para niños en el asiento del acompa-
ñante se han de tener en cuenta normas específicas. Al realizar el montaje,
obsérvense las advertencias descritas en el ⇒ página 47, “Seguridad
infantil”.¡ATENCIÓN! (continuación)
s2ps.5.book Seite 134 Freitag, 20. Juli 2007 4:34 16

Asientos y portaobjetos135
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

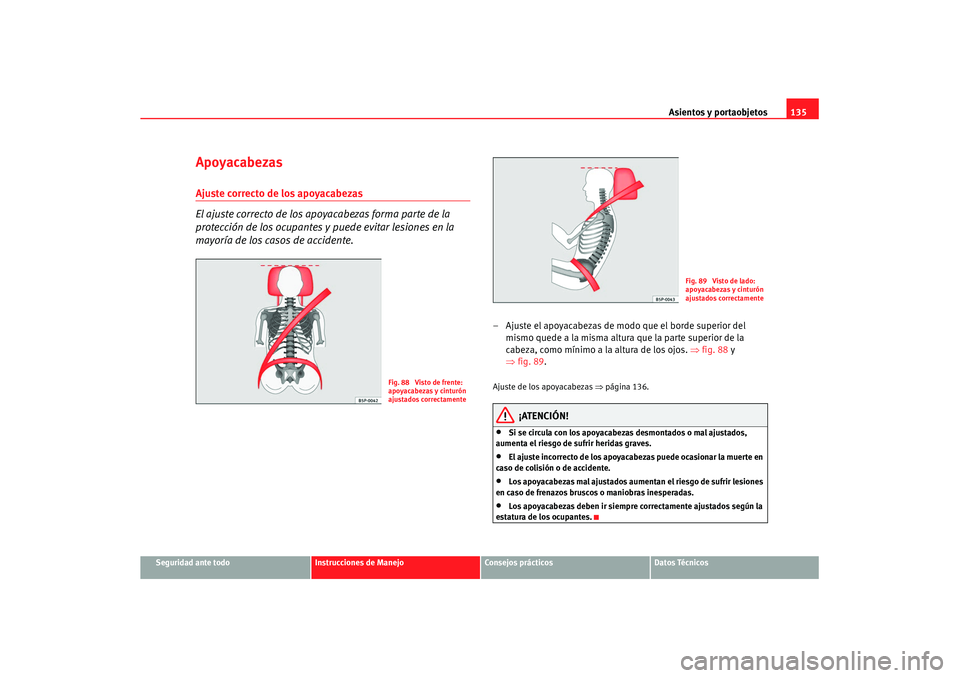

ApoyacabezasAjuste correcto de los apoyacabezas
El ajuste correcto de los apoyacabezas forma parte de la
protección de los ocupantes y puede evitar lesiones en la
mayoría de los casos de accidente.
– Ajuste el apoyacabezas de modo que el borde superior del
mismo quede a la misma altura que la parte superior de la
cabeza, como mínimo a la altura de los ojos. ⇒fig. 88 y
⇒ fig. 89 .Ajuste de los apoyacabezas ⇒página 136.
¡ATENCIÓN!
•
Si se circula con los apoyacabezas desmontados o mal ajustados,
aumenta el riesgo de sufrir heridas graves.
•
El ajuste incorrecto de los apoyacabezas puede ocasionar la muerte en
caso de colisión o de accidente.
•
Los apoyacabezas mal ajustados aumentan el riesgo de sufrir lesiones
en caso de frenazos bruscos o maniobras inesperadas.
•
Los apoyacabezas deben ir siempre correctamente ajustados según la
estatura de los ocupantes.
Fig. 88 Visto de frente:
apoyacabezas y cinturón
ajustados correctamente
Fig. 89 Visto de lado:
apoyacabezas y cinturón
ajustados correctamente
s2ps.5.book Seite 135 Freitag, 20. Juli 2007 4:34 16

Asientos y portaobjetos

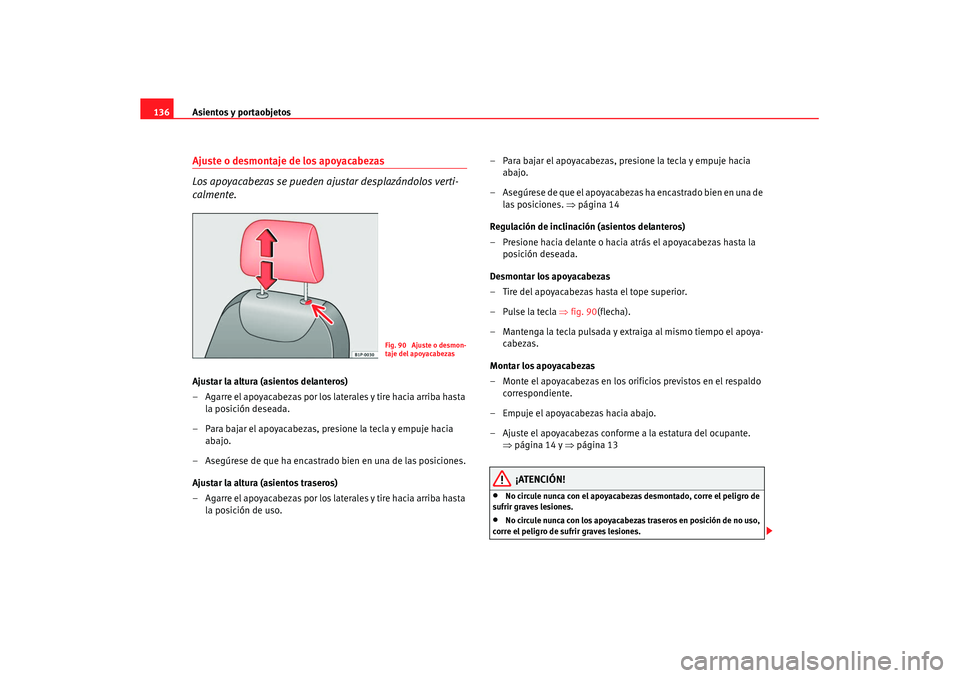

136Ajuste o desmontaje de los apoyacabezas
Los apoyacabezas se pueden ajustar desplazándolos verti-
calmente.Ajustar la altura (asientos delanteros)
– Agarre el apoyacabezas por los laterales y tire hacia arriba hasta
la posición deseada.
– Para bajar el apoyacabezas, presione la tecla y empuje hacia abajo.
– Asegúrese de que ha encastrado bien en una de las posiciones.
Ajustar la altura (asientos traseros)
– Agarre el apoyacabezas por los laterales y tire hacia arriba hasta la posición de uso. – Para bajar el apoyacabezas, presione la tecla y empuje hacia
abajo.
– Asegúrese de que el apoyacabezas ha encastrado bien en una de las posiciones. ⇒página 14
Regulación de inclinación (asientos delanteros)
– Presione hacia delante o hacia atrás el apoyacabezas hasta la posición deseada.
Desmontar los apoyacabezas
– Tire del apoyacabezas hasta el tope superior.
–Pulse la tecla ⇒fig. 90(flecha).
– Mantenga la tecla pulsada y extraiga al mismo tiempo el apoya- cabezas.
Montar los apoyacabezas
– Monte el apoyacabezas en los orificios previstos en el respaldo correspondiente.
– Empuje el apoyacabezas hacia abajo.
– Ajuste el apoyacabezas conforme a la estatura del ocupante. ⇒página 14 y ⇒página 13
¡ATENCIÓN!
•
No circule nunca con el apoyacabezas desmontado, corre el peligro de
sufrir graves lesiones.
•
No circule nunca con los apoyacabezas traseros en posición de no uso,
corre el peligro de sufrir graves lesiones.
Fig. 90 Ajuste o desmon-
taje del apoyacabezas
s2ps.5.book Seite 136 Freitag, 20. Juli 2007 4:34 16

Asientos y portaobjetos137
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
•
Después del montaje ajuste los apoyacabezas correctamente conforme
a la estatura del ocupante para garantizar la máxima protección posible.
•
Observe las indicaciones de advertencia de la ⇒página 135, “Ajuste
correcto de los apoyacabezas”.

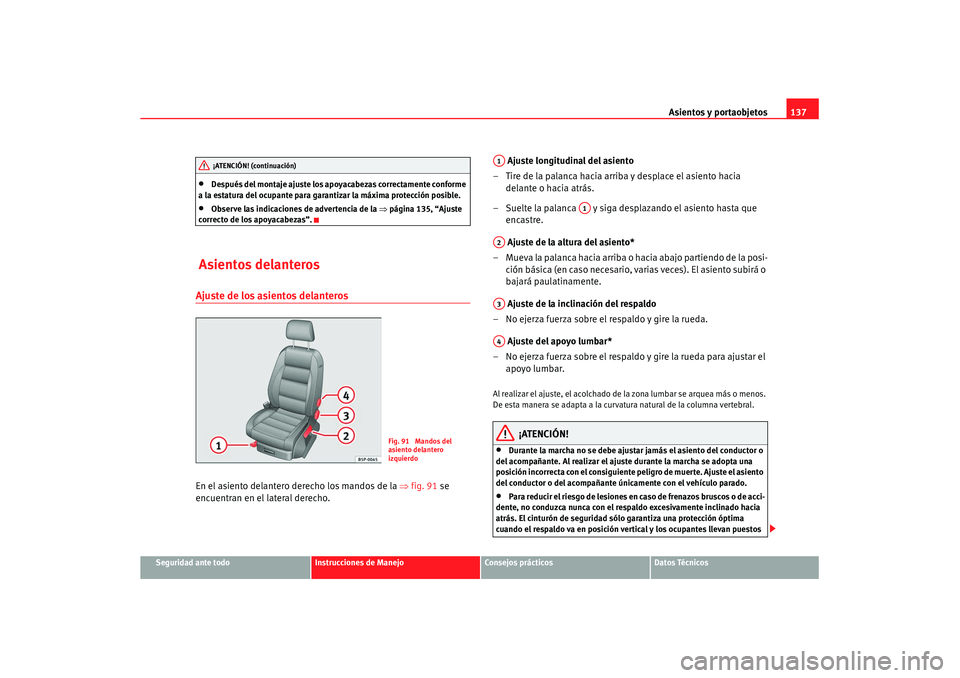

Asientos delanterosAjuste de los asientos delanteros En el asiento delantero derecho los mandos de la ⇒fig. 91 se
encuentran en el lateral derecho. Ajuste longitudinal del asiento
– Tire de la palanca hacia arriba y desplace el asiento hacia delante o hacia atrás.
– Suelte la palanca y siga desplazando el asiento hasta que encastre.
Ajuste de la altura del asiento*
– Mueva la palanca hacia arriba o hacia abajo partiendo de la posi- ción básica (en caso necesario, varias veces). El asiento subirá o
bajará paulatinamente.
Ajuste de la inclinación del respaldo
– No ejerza fuerza sobre el respaldo y gire la rueda.
Ajuste del apoyo lumbar*
– No ejerza fuerza sobre el respaldo y gire la rueda para ajustar el apoyo lumbar.
Al realizar el ajuste, el acolchado de la zona lumbar se arquea más o menos.
De esta manera se adapta a la curvatura natural de la columna vertebral.
¡ATENCIÓN!
•
Durante la marcha no se debe ajustar jamás el asiento del conductor o
del acompañante. Al realizar el ajuste durante la marcha se adopta una
posición incorrecta con el consiguiente peligro de muerte. Ajuste el asiento
del conductor o del acompañante únicamente con el vehículo parado.
•
Para reducir el riesgo de lesiones en caso de frenazos bruscos o de acci-
dente, no conduzca nunca con el respaldo excesivamente inclinado hacia
atrás. El cinturón de seguridad sólo garantiza una protección óptima
cuando el respaldo va en posición vertical y los ocupantes llevan puestos
¡ATENCIÓN! (continuación)
Fig. 91 Mandos del
asiento delantero
izquierdo
A1
A1
A2A3A4
s2ps.5.book Seite 137 Freitag, 20. Juli 2007 4:34 16

Asientos y portaobjetos
138los cinturones de seguridad de forma correcta. Cuanto más inclinado hacia
atrás esté el respaldo del asiento, mayor será el peligro de sufrir lesiones
por llevar mal puesto el cinturón.•
Actúe con precaución al ajustar el asiento longitudinalmente o en
altura. Si se hace sin prestar atenci ón o de modo incontrolado, podrían
producirse magulladuras.

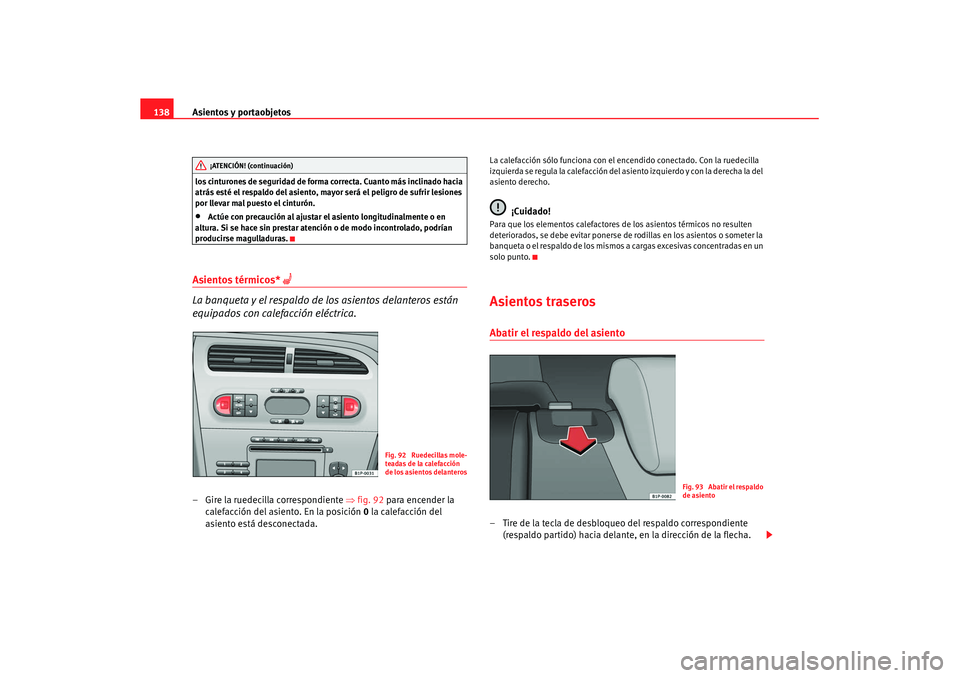

Asientos térmicos*

La banqueta y el respaldo de los asientos delanteros están
equipados con calefacción eléctrica.
– Gire la ruedecilla correspondiente ⇒fig. 92 para encender la
calefacción del asiento. En la posición 0 la calefacción del
asiento está desconectada.
La calefacción sólo funciona con el encendido conectado. Con la ruedecilla
izquierda se regula la calefacción del asiento izquierdo y con la derecha la del
asiento derecho.
¡Cuidado!
Para que los elementos calefactores de los asientos térmicos no resulten
deteriorados, se debe evitar ponerse de rodillas en los asientos o someter la
banqueta o el respaldo de los mismos a cargas excesivas concentradas en un
solo punto.Asientos traserosAbatir el respaldo del asiento – Tire de la tecla de desbloqueo del respaldo correspondiente (respaldo partido) hacia delante, en la dirección de la flecha.
¡ATENCIÓN! (continuación)
Fig. 92 Ruedecillas mole-
teadas de la calefacción
de los asientos delanteros
F i g . 9 3 A b a t i r e l re sp al d o
de asiento
s2ps.5.book Seite 138 Freitag, 20. Juli 2007 4:34 16
