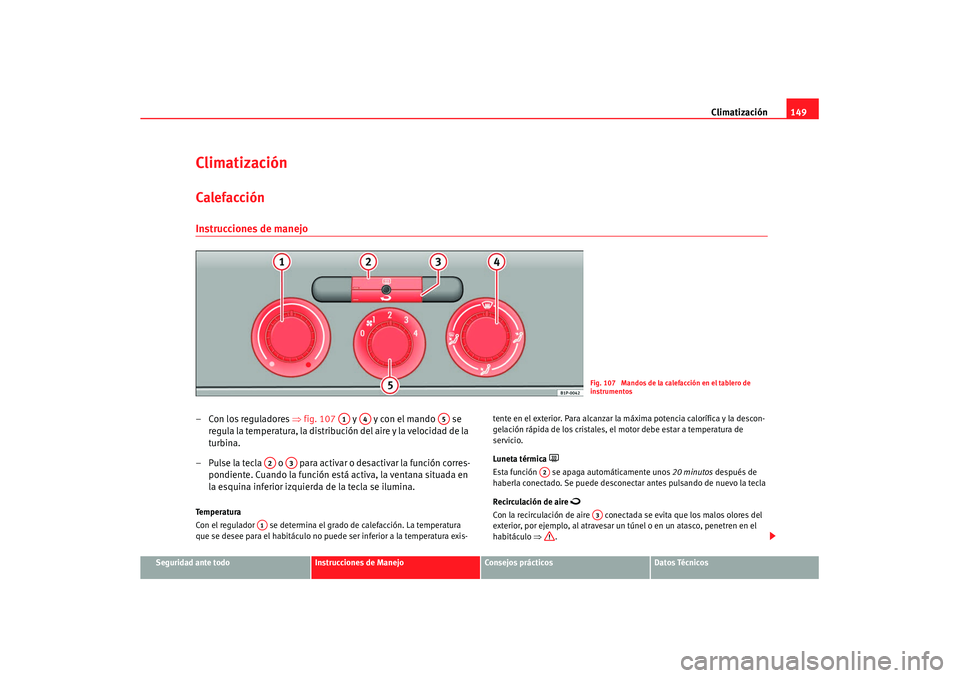

ClimatizaciónCalefacción Instrucciones de manejo– Con los reguladores ⇒fig. 107 y y con el mando se
reg ula la tem pe ratura , la distribu ció n de l a ire y la velocidad d e la
turbina.
– Pulse la tecla o para activar o desactivar la función corres- pondiente. Cuando la función está activa, la ventana situada en
la esquina inferior izquierda de la tecla se ilumina.Temperatura
Con el regulador se determina el grado de calefacción. La temperatura
que se desee para el habitáculo no puede ser inferior a la temperatura exis- tente en el exterior. Para alcanzar la
máxima potencia calorífica y la descon-
gelación rápida de los cristales, el motor debe estar a temperatura de
servicio.
Luneta térmica

Esta función se apaga automáticamente unos 20 minutos después de
haberla conectado. Se puede desconectar antes pulsando de nuevo la tecla
Recirculación de aire

Con la recirculación de aire conectada se evita que los malos olores del
exterior, por ejemplo, al atravesar un túnel o en un atasco, penetren en el
habitáculo ⇒.
Fig. 107 Mandos de la calefacción en el tablero de
instrumentos
A1
A4
A5
A2
A3
A1
A2
A3
s2ps.5.book Seite 149 Freitag, 20. Juli 2007 4:34 16

Climatización
150Con bajas temperaturas en el exterior, la recirculación de aire aumenta la
potencia de calefacción, ya que es el aire del habitáculo el que se calienta y
no el exterior.

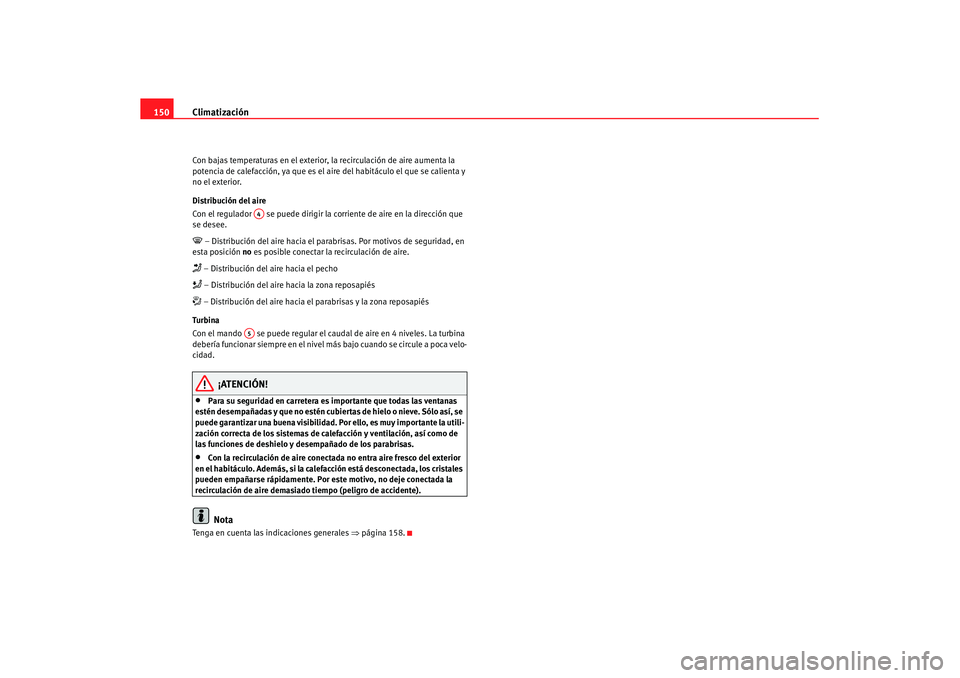

Distribución del aire
Con el regulador se puede dirigir la co rriente de aire en la dirección que
se desee. – Distribución del aire hacia el para brisas. Por motivos de seguridad, en
esta posición no es posible conectar la recirculación de aire. – Distribución del aire hacia el pecho – Distribución del aire hacia la zona reposapiés – Distribución del aire hacia el parabrisas y la zona reposapiés
Tu rbi na
Con el mando se puede regular el caudal de aire en 4 niveles. La turbina
debería funcionar siempre en el nivel más bajo cuando se circule a poca velo-
cidad.
¡ATENCIÓN!
•
Para su seguridad en carretera es importante que todas las ventanas
estén desempañadas y que no estén cubiertas de hielo o nieve. Sólo así, se
puede garantizar una buena visibilidad. Por ello, es muy importante la utili-
zación correcta de los sistemas de calefacción y ventilación, así como de
las funciones de deshielo y desempañado de los parabrisas.
•
Con la recirculación de aire conectada no entra aire fresco del exterior
en el habitáculo. Además, si la calefacción está desconectada, los cristales
pueden empañarse rápidamente. Por este motivo, no deje conectada la
recirculación de aire demasiado tiempo (peligro de accidente).Nota
Tenga en cuenta las indicaciones generales ⇒página 158.
A4
A5
s2ps.5.book Seite 150 Freitag, 20. Juli 2007 4:34 16

Climatización151
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

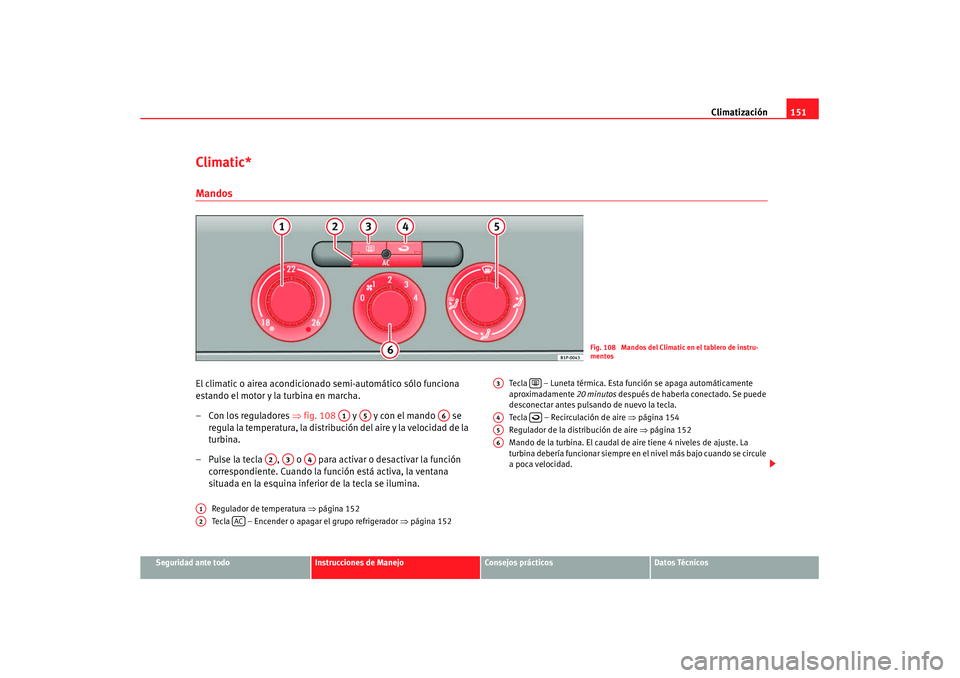

Climatic*MandosEl climatic o airea acondicionado semi-automático sólo funciona
estando el motor y la turbina en marcha.
– Con los reguladores ⇒fig. 108 y y con el mando se
reg ula la tem pe ratura , la distribu ció n de l a ire y la velocidad d e la
turbina.
– Pulse la tecla , o para activar o desactivar la función correspondiente. Cuando la función está activa, la ventana
situada en la esquina inferior de la tecla se ilumina.
Regulador de temperatura ⇒ página 152
Tecla – Encender o apagar el grupo refrigerador ⇒ página 152Tecla – Luneta térmica. Esta
función se apaga automáticamente
aproximadamente 20 minutos después de haberla conectado. Se puede
desconectar antes pulsando de nuevo la tecla.
Tecla – Recirculación de aire ⇒página 154
Regulador de la distribución de aire ⇒página 152
Mando de la turbina. El caudal de aire tiene 4 niveles de ajuste. La
turbina debería funcionar siempre en el nivel más bajo cuando se circule
a poca velocidad.
Fig. 108 Mandos del Climatic en el tablero de instru-
mentos
A1
A5
A6
A2
A3
A4
A1A2
AC
A3

A4

A5A6
s2ps.5.book Seite 151 Freitag, 20. Juli 2007 4:34 16

Climatización
152
¡ATENCIÓN!
Para su seguridad en carretera es importante que todas las ventanas estén
desempañadas y que no estén cubiertas de hielo o nieve. Sólo así, se
puede garantizar una buena visibilidad. Por ello, es muy importante la utili-
zación correcta de los sistemas de calefacción y ventilación, así como de
las funciones de deshielo y desempañado de los parabrisas.
Nota
Tenga en cuenta las indicaciones generales ⇒página 158.

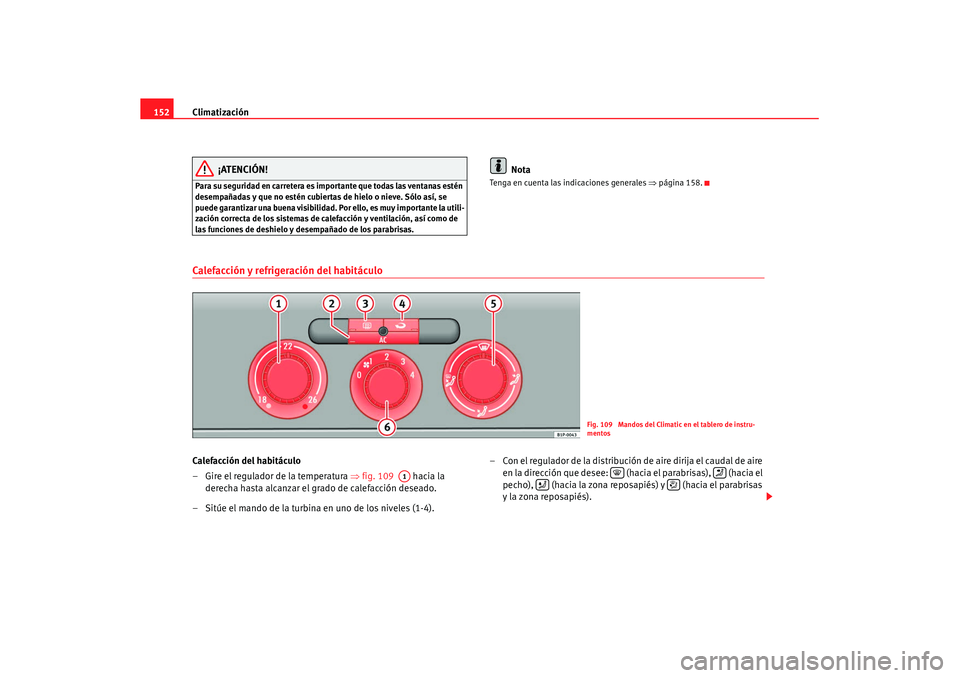

Calefacción y refrigeración del habitáculoCalefacción del habitáculo
– Gire el regulador de la temperatura ⇒fig. 109 hacia la
derecha hasta alcanzar el grado de calefacción deseado.
– Sitúe el mando de la turbina en uno de los niveles (1-4). – Con el regulador de la distribución
de aire dirija el caudal de aire
en la dirección que desee: (hacia el parabrisas), (hacia el
pecho), (hacia la zona reposapiés) y (hacia el parabrisas
y la zona reposapiés).
Fig. 109 Mandos del Climatic en el tablero de instru-
mentos
A1




s2ps.5.book Seite 152 Freitag, 20. Juli 2007 4:34 16

Climatización153
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Refrigeración del habitáculo
– Encienda el climatizador con la tecla ⇒página 151, fig. 108
.
– Gire el regulador de la temperatura hacia la izquierda hasta alcanzar el grado de refrigeración deseado.
– Sitúe el mando de la turbina en uno de los niveles (1-4).
– Con el regulador de la distribución de aire dirija el caudal de aire en la dirección que desee (hacia el parabrisasa), , (hacia
el pecho), (hacia la zona reposapiés) y (hacia el para-
brisas y la zona reposapiés).Calefacción
Para alcanzar la máxima potencia calorífica y la descongelación rápida de los
cristales, el motor debe estar a temperatura de servicio.

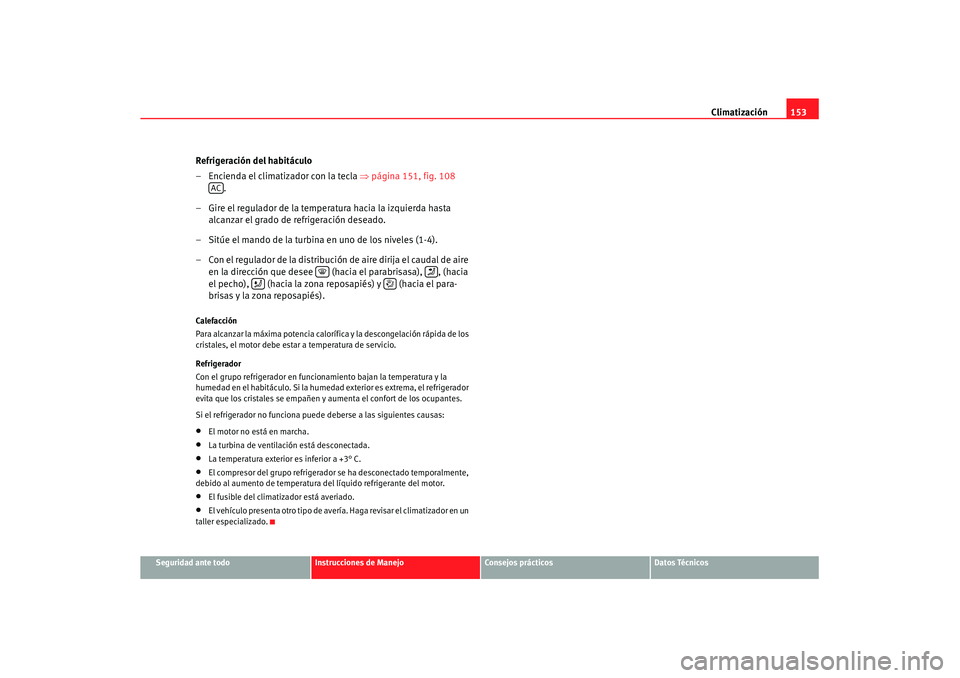

Refrigerador
Con el grupo refrigerador en funcio namiento bajan la temperatura y la
humedad en el habitáculo. Si la humedad exterior es extrema, el refrigerador
evita que los cristales se empañen y aumenta el confort de los ocupantes.
Si el refrigerador no funciona puede deberse a las siguientes causas:•
El motor no está en marcha.
•
La turbina de ventilación está desconectada.
•
La temperatura exterior es inferior a +3° C.
•
El compresor del grupo refrigerador se ha desconectado temporalmente,
debido al aumento de temperatura del líquido refrigerante del motor.
•
El fusible del climatizador está averiado.
•
El vehículo presenta otro tipo de aver ía. Haga revisar el climatizador en un
taller especializado.AC




s2ps.5.book Seite 153 Freitag, 20. Juli 2007 4:34 16

Climatización

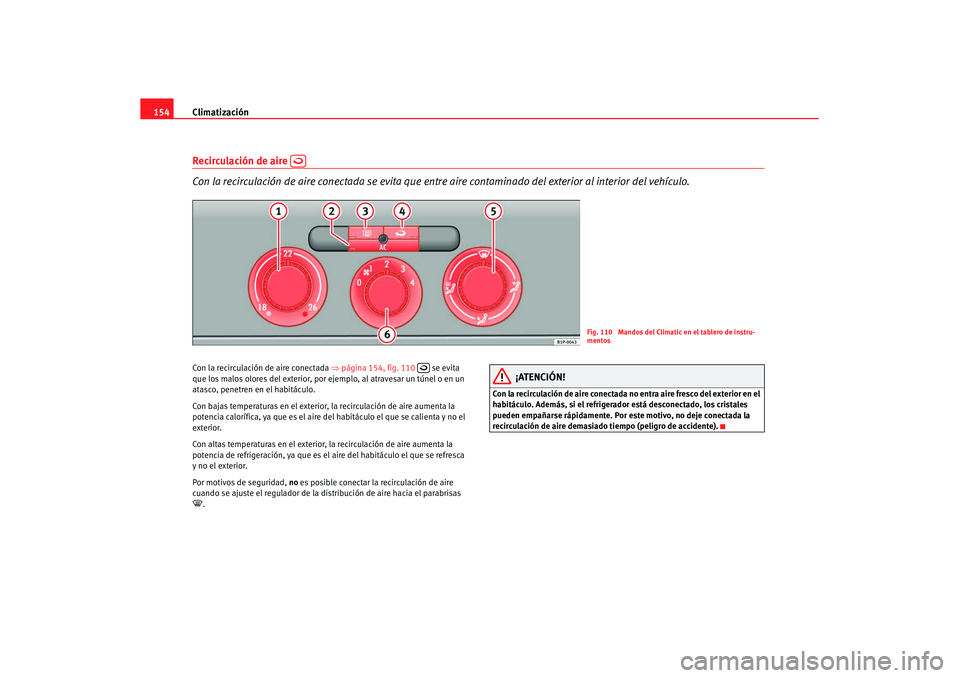

154Recirculación de aire
Con la recirculación de aire conectada se evita que entre aire contaminado del exterior al interior del vehículo.Con la recirculación de aire conectada ⇒página 154, fig. 110 se evita
que los malos olores del exterior, por ejemplo, al atravesar un túnel o en un
atasco, penetren en el habitáculo.
Con bajas temperaturas en el exterior, la recirculación de aire aumenta la
potencia calorífica, ya que es el aire del habitáculo el que se calienta y no el
exterior.
Con altas temperaturas en el exterior, la recirculación de aire aumenta la
potencia de refrigeración, ya que es el aire del habitáculo el que se refresca
y no el exterior.
Por motivos de seguridad, no es posible conectar la recirculación de aire
cuando se ajuste el regulador de la distribución de aire hacia el parabrisas .
¡ATENCIÓN!
Con la recirculación de aire conectada no entra aire fresco del exterior en el
habitáculo. Además, si el refrigerador está desconectado, los cristales
pueden empañarse rápidamente. Por este motivo, no deje conectada la
recirculación de aire demasiado tiempo (peligro de accidente).

Fig. 110 Mandos del Climatic en el tablero de instru-
mentos

s2ps.5.book Seite 154 Freitag, 20. Juli 2007 4:34 16

Climatización155
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
2C-Climatronic*Mandos
Con los mandos puede realizar ajustes diferentes en el climatizador para el lado izquierdo y derecho.El climatizador sólo funciona estando el motor y la turbina en
marcha.
– Pulse las teclas de regulación de temperatura ⇒página 155,
fig. 111 ó para ajustar la temperatura del lado izquierdo y
derecho respectivamente.
– Cuando pulse una tecla se activará la función correspondiente. Cuando la función está activa,se indicará en el display. Además,
las funciones de deshielo y luneta térmica se iluminarán con el
símbolo correspondiente en amarillo. Para desconectar la
función, pulse la tecla de nuevo.
La temperatura se puede ajustar por separado para el lado izquierdo y
derecho del habitáculo.
Indicación en pantalla de la temperatura seleccionada para el lado
izquierdo del habitáculo.
Tecla – Recirculación de aire manual
Tecla – Distribución del aire hacia el centro
Tecla – Distribución del aire hacia abajo
Tecla – Distribución del aire hacia arriba
Indicación de la temperatura seleccionada para el lado derecho del habi-
táculo.
Tecla – Función de descongelación del parabrisas. Con ella el aire
que se aspira del exterior se dirige hacia el parabrisas. La función de
Fig. 111 Mandos del 2C-Climatronic en el tablero de
instrumentos
A9
A14
A1A2

A3

A4

A5

A6A7

s2ps.5.book Seite 155 Freitag, 20. Juli 2007 4:34 16

Climatización
156
recirculación de aire se desconecta en cuanto se conecta la de descon-
gelación. A temperaturas superiores a 3° C se conecta el grupo refrige-
rador automáticamente para deshumedec er el aire. La tecla se ilumina
en amarillo y el simbolo aparece en el display.
Tecla – Luneta térmica. Esta fu nción se apaga automáticamente
aproximadamente 20 minutos después de haberla conectado. Aún así,
se puede desconectar volviendo a pulsar la tecla. La tecla se ilumina en
amarillo y el simbolo aparece en el display.
Regulador de temperatura para el lado izquierdo ⇒página 156
Regulador de la turbina ⇒página 157
Tecla – Para conectar y desconectar el 2C-Climatronic
⇒ página 157
Tecla – Ajuste automático de la temperatura, de la ventilación y de
la distribución de aire ⇒página 156
Tecla – Para desconectar el grupo refrigerador
Regulador de temperatura para el lado derecho ⇒página 156¡ATENCIÓN!
Para la seguridad vial es importante que todas las ventanas estén desem-
pañadas y que no estén cubiertas de h ielo o nieve. Sólo así, se puede
garantizar una buena visibilidad. Por ello, es muy importante la utilización
correcta de los sistemas de calefacción y ventilación, así como de las
funciones de deshielo y desempañado de los parabrisas.
Nota
Tenga en cuenta las indicaciones generales ⇒página 158.
Modo automático
En este modo se regulan automáticamente la temperatura, el
caudal y la distribución del aire para alcanzar lo antes
posible una temperatura programada y mantenerla cons-
tante.La temperatura de los lados derecho e izquierdo del habitáculo
puede regularse por separado.
Activar el modo automático
–Pulse la tecla ⇒ página 155, fig. 111.Aparece “AUTO” en
el display.
– Pulse las teclas de temperatura para ajustar la temperatura deseada en los lados derecho e izquierdo del habitáculo. Se
recomienda ajustar una temperatura de 22° C (72° F).En el modo automático y con una temper atura de 22° C (72° F) se consigue
rápidamente un clima agradable en el habitáculo. Por este motivo, le reco-
mendamos no modificar este ajuste, a no ser que el propio bienestar o deter-
minadas circunstancias exijan lo cont rario. La temperatura del habitáculo
puede ajustarse entre +16° C (61° F) y +29,5° C (86° F). Estos son valores
aproximados, que dependiendo de las condiciones climáticas externas
pueden variar mínimamente.
El Climatronic mantiene una temperatur a constante. Para ello, va regulando
automáticamente la temperatura del ai re que va saliendo, las revoluciones
de la turbina y la distribución del aire. Este sistema también tiene en cuenta
la intensidad de la radiación solar, por lo que no es necesario realizar un
reajuste manual. De ahí que el modo automático ofrezca casi siempre las
mejores condiciones para el bienesta r de los ocupantes en todas las esta-
ciones del año.
A8

A9A10A11
OFF
A12
AUTO
A13
ECON
A14
AUTO
s2ps.5.book Seite 156 Freitag, 20. Juli 2007 4:34 16

Climatización157
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
El modo automático se desconecta pulsando alguno de las teclas de la distri-
bución de aire, la turbina o la tecla . La temperatura se seguirá regu-
lando, dentro de los parámetros
seleccionados manualmente por el
usuario.
Modo manual
En el modo manual puede ajustar la temperatura, el caudal y la distribución de aire que desee.Activar el modo manual
– Para activar el modo manual pulse una de las teclas
⇒página 157, fig. 112 al , la tecla o pulse las
teclas de la turbina . El símbolo desaparecerá del
display.Temperatura
La temperatura de los lados derecho e izquierdo del habitáculo se puede
ajustar por separado mediante las teclas de regulación de temperatura. La
temperatura ajustada se indica en la pantalla situada sobre el regulador correspondiente. La temperatura del habitáculo puede ajustarse entre +16°
C (61° F) y +29,5° C (86° F). Estos son valores aproximados, que dependiendo
de las condiciones climáticas exte
rnas pueden variar mínimamente.
Si se seleccionan temperaturas inferiores a 16° C (61° F) en la pantalla
aparece la indicación LO. La refrigeración funcionará a su máxima potencia y
no se regula la temperatura.
Si se seleccionan temperaturas por encima de 29,5° C (86° F) en la pantalla
aparece la indicación HI. La calefacción funciona con su potencia máxima y
no se regula la temperatura.
ECON
Fig. 112 Mandos del 2C-Climatronic en el tablero de
instrumentos
A3
A5
ECON
A10
AUTO
s2ps.5.book Seite 157 Freitag, 20. Juli 2007 4:34 16

Climatización
158Tu rbi na
La turbina puede ajustarse sin escalonamientos por medio de las teclas .
La turbina debería funcionar siempre en el nivel inferior para que entre aire
fresco en el habitáculo. Pulsando la tecla
 hasta el mínimo -1 se desco-
necta el Climatronic.
Distribución del aire
Con las teclas , y puede regularse la distribución de aire. Además,
con ellos se puede abrir o cerrar algunos de los difusores de aire por sepa-
rado.
Conectar y desconectar la refrigeración
Con la tecla puede desconectar la refrigeración para ahorrar combus-
tible. La temperatura se seguirá regulando. La temperatura ajustada sólo se
podrá alcanzar, si es mayor que la temperatura exterior.
Recirculación de aire
Con la recirculación de aire conectada se evita que entre aire
contaminado del exterior al interior del vehículo.–Pulse la tecla ⇒página 157, fig. 112 para conectar o
desconectar la recirculación de aire. Está conectada si en el
display aparece el símbolo

.
Con la recirculación de aire conectada se evita que los malos olores del exte-
rior, por ejemplo, al atravesar un túnel o en un atasco, penetren en el habitá-
culo.
Con bajas temperaturas en el exterior, la recirculación de aire aumenta la
potencia de calefacción, ya que es el aire del habitáculo el que se calienta y
no el exterior. Con altas temperaturas en el exterior, la recirculación de aire aumenta la
potencia de refrigeración, ya que es el
aire del habitáculo el que se refresca
y no el exterior.
Por motivos de seguridad, no es posible conectar la recirculación de aire
cuando se ajuste el regulador de la dist ribución de aire hacia el parabrisas
.
¡ATENCIÓN!
Con la recirculación de aire conectada no entra aire fresco del exterior en el
habitáculo. Además, si el refrigerador está desconectado, los cristales
pueden empañarse rápidamente. Por este motivo, no deje conectada la
recirculación de aire demasiado tiempo (peligro de accidente).Observaciones generalesEl filtro de impurezas
Mediante este filtro (filtro de partículas y de carbón activo) se retienen o
reducen las impurezas del aire exterior (p. ej., el polvo o el polen).
El filtro de impurezas debe cambiarse según los intervalos previstos en el
Plan de Asistencia Técnica, para que no disminuya el rendimiento del clima-
tizador.
Si el filtro deja de funcionar correctamente antes de lo previsto, por circular
por zonas donde el aire exterior está muy contaminado, realícese el cambio
también entre los intervalos previstos.
¡Cuidado!
•
Cuando tenga la impresión de que se ha averiado el climatizador, desco-
néctelo pulsando la tecla para evitar posibles daños y acuda a un taller
especializado para que revisen el sistema.
A10



ECON

A2
ECON
s2ps.5.book Seite 158 Freitag, 20. Juli 2007 4:34 16
