Seat Leon 5D 2009 Betriebsanleitung (in German)
Manufacturer: SEAT, Model Year: 2009, Model line: Leon 5D, Model: Seat Leon 5D 2009Pages: 316, PDF-Größe: 4.26 MB
Page 1 of 316
LEON BETRIEBSANLEITUNGAlemán 1P0012003ED (07.11) (GT9)LEON Alemán (07.11)
1P0012003ED
Portada LEON.indd 218/07/11 16:55
Page 2 of 316
Page 3 of 316

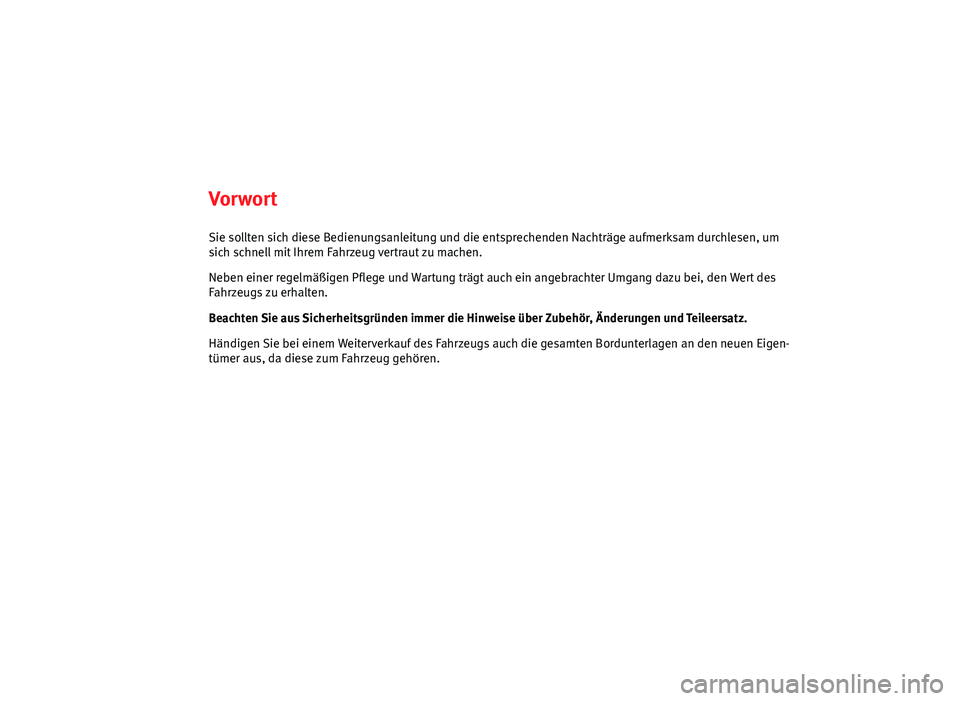

VorwortSie sollten sich diese Bedienungsanleitung und die entsprechenden Nachträge aufmerksam durchlesen, um
sich schnell mit Ihrem Fahrzeug vertraut zu machen.
Neben einer regelmäßigen Pflege und Wartung trägt auch ein angebrachter Umgang dazu bei, den Wert des
Fahrzeugs zu erhalten.
Beachten Sie aus Sicherheitsgründen immer die Hinweise über Zubehör, Änderungen und Teileersatz.
Händigen Sie bei einem Weiterverkauf des Fahrzeugs auch die gesamten Bordunterlagen an den neuen Eigen-
tümer aus, da diese zum Fahrzeug gehören.
Page 4 of 316
Page 5 of 316

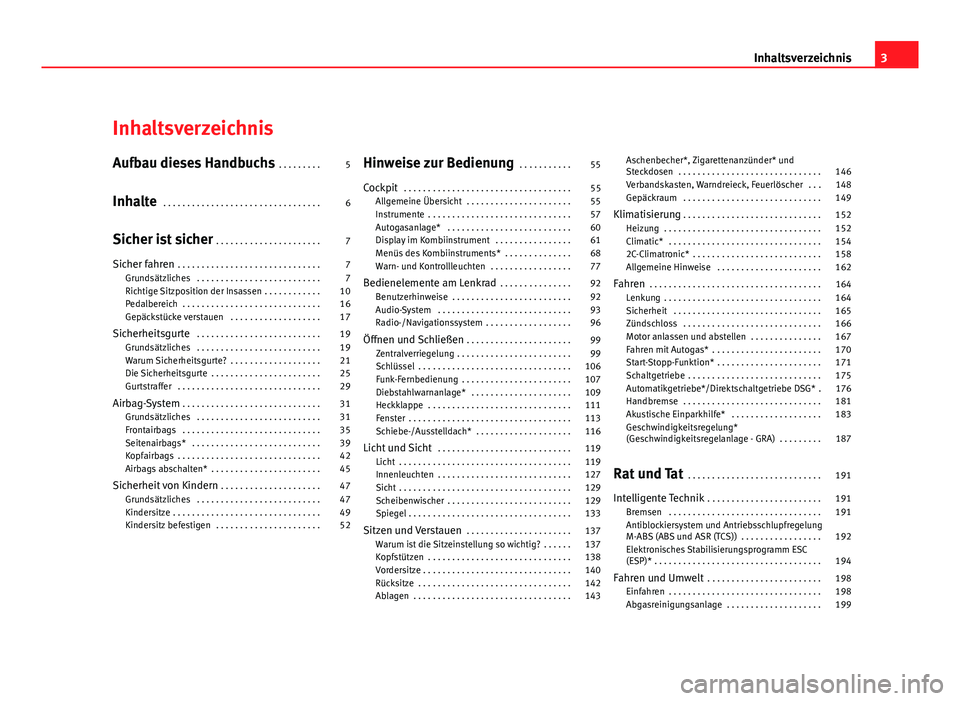

Inhaltsverzeichnis
Aufbau dieses Handbuchs . . . . . . . . . 5
Inhalte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Sicher ist sicher . . . . . . . . . . . . . . . . . . . . . . 7
Sicher fahren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Grundsätzliches . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Richtige Sitzposition der Insassen . . . . . . . . . . . . 10
Pedalbereich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Gepäckstücke verstauen . . . . . . . . . . . . . . . . . . . 17
Sicherheitsgurte . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Grundsätzliches . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Warum Sicherheitsgurte? . . . . . . . . . . . . . . . . . . . 21
Die Sicherheitsgurte . . . . . . . . . . . . . . . . . . . . . . . 25
Gurtstraffer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Airbag-System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Grundsätzliches . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Frontairbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Seitenairbags* . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Kopfairbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Airbags abschalten* . . . . . . . . . . . . . . . . . . . . . . . 45
Sicherheit von Kindern . . . . . . . . . . . . . . . . . . . . . 47
Grundsätzliches . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Kindersitze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Kindersitz befestigen . . . . . . . . . . . . . . . . . . . . . . 52 Hinweise zur Bedienung
. . . . . . . . . . . 55
Cockpit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Allgemeine Übersicht . . . . . . . . . . . . . . . . . . . . . . 55
Instrumente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
Autogasanlage* . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Display im Kombiinstrument . . . . . . . . . . . . . . . . 61
Menüs des Kombiinstruments* . . . . . . . . . . . . . . 68
Warn- und Kontrollleuchten . . . . . . . . . . . . . . . . . 77
Bedienelemente am Lenkrad . . . . . . . . . . . . . . . 92
Benutzerhinweise . . . . . . . . . . . . . . . . . . . . . . . . . 92
Audio-System . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
Radio-/Navigationssystem . . . . . . . . . . . . . . . . . . 96
Öffnen und Schließen . . . . . . . . . . . . . . . . . . . . . . 99
Zentralverriegelung . . . . . . . . . . . . . . . . . . . . . . . . 99
Schlüssel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106
Funk-Fernbedienung . . . . . . . . . . . . . . . . . . . . . . . 107
Diebstahlwarnanlage* . . . . . . . . . . . . . . . . . . . . . 109
Heckklappe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
Fenster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
Schiebe-/Ausstelldach* . . . . . . . . . . . . . . . . . . . . 116
Licht und Sicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
Licht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
Innenleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127
Sicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129
Scheibenwischer . . . . . . . . . . . . . . . . . . . . . . . . . . 129
Spiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133
Sitzen und Verstauen . . . . . . . . . . . . . . . . . . . . . . 137
Warum ist die Sitzeinstellung so wichtig? . . . . . . 137
Kopfstützen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138
Vordersitze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140
Rücksitze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142
Ablagen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143 Aschenbecher*, Zigarettenanzünder* und
Steckdosen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 146
Verbandskasten, Warndreieck, Feuerlöscher . . . 148
Gepäckraum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149
Klimatisierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152
Heizung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152
Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154
2C-Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . 158
Allgemeine Hinweise . . . . . . . . . . . . . . . . . . . . . . 162
Fahren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164
Lenkung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164
Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165
Zündschloss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166
Motor anlassen und abstellen . . . . . . . . . . . . . . . 167
Fahren mit Autogas* . . . . . . . . . . . . . . . . . . . . . . . 170
Start-Stopp-Funktion* . . . . . . . . . . . . . . . . . . . . . . 171
Schaltgetriebe . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175
Automatikgetriebe*/Direktschaltgetriebe DSG* . 176
Handbremse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 181
Akustische Einparkhilfe* . . . . . . . . . . . . . . . . . . . 183
Geschwindigkeitsregelung*
(Geschwindigkeitsregelanlage - GRA) . . . . . . . . . 187
Rat und Tat . . . . . . . . . . . . . . . . . . . . . . . . . . . . 191
Intelligente Technik . . . . . . . . . . . . . . . . . . . . . . . . 191
Bremsen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 191
Antiblockiersystem und Antriebsschlupfregelung
M-ABS (ABS und ASR (TCS)) . . . . . . . . . . . . . . . . . 192
Elektronisches Stabilisierungsprogramm ESC
(ESP)* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 194
Fahren und Umwelt . . . . . . . . . . . . . . . . . . . . . . . . 198
Einfahren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 198
Abgasreinigungsanlage . . . . . . . . . . . . . . . . . . . . 199
3
Inhaltsverzeichnis
Page 6 of 316

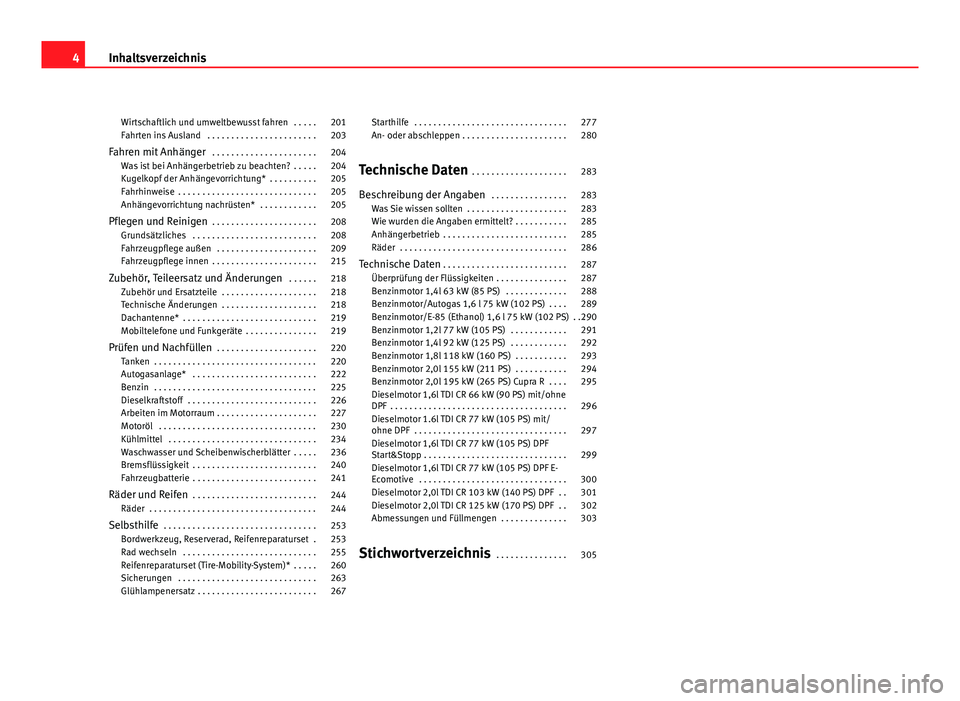

Wirtschaftlich und umweltbewusst fahren . . . . . 201
Fahrten ins Ausland . . . . . . . . . . . . . . . . . . . . . . . 203
Fahren mit Anhänger . . . . . . . . . . . . . . . . . . . . . . 204
Was ist bei Anhängerbetrieb zu beachten? . . . . . 204
Kugelkopf der Anhängevorrichtung* . . . . . . . . . . 205
Fahrhinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 205
Anhängevorrichtung nachrüsten* . . . . . . . . . . . . 205
Pflegen und Reinigen . . . . . . . . . . . . . . . . . . . . . . 208
Grundsätzliches . . . . . . . . . . . . . . . . . . . . . . . . . . 208
Fahrzeugpflege außen . . . . . . . . . . . . . . . . . . . . . 209
Fahrzeugpflege innen . . . . . . . . . . . . . . . . . . . . . . 215
Zubehör, Teileersatz und Änderungen . . . . . . 218
Zubehör und Ersatzteile . . . . . . . . . . . . . . . . . . . . 218
Technische Änderungen . . . . . . . . . . . . . . . . . . . . 218
Dachantenne* . . . . . . . . . . . . . . . . . . . . . . . . . . . . 219
Mobiltelefone und Funkgeräte . . . . . . . . . . . . . . . 219
Prüfen und Nachfüllen . . . . . . . . . . . . . . . . . . . . . 220
Tanken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 220
Autogasanlage* . . . . . . . . . . . . . . . . . . . . . . . . . . 222
Benzin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 225
Dieselkraftstoff . . . . . . . . . . . . . . . . . . . . . . . . . . . 226
Arbeiten im Motorraum . . . . . . . . . . . . . . . . . . . . . 227
Motoröl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 230
Kühlmittel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 234
Waschwasser und Scheibenwischerblätter . . . . . 236
Bremsflüssigkeit . . . . . . . . . . . . . . . . . . . . . . . . . . 240
Fahrzeugbatterie . . . . . . . . . . . . . . . . . . . . . . . . . . 241
Räder und Reifen . . . . . . . . . . . . . . . . . . . . . . . . . . 244
Räder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 244
Selbsthilfe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 253
Bordwerkzeug, Reserverad, Reifenreparaturset . 253
Rad wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . 255
Reifenreparaturset (Tire-Mobility-System)* . . . . . 260
Sicherungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 263
Glühlampenersatz . . . . . . . . . . . . . . . . . . . . . . . . . 267 Starthilfe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 277
An- oder abschleppen . . . . . . . . . . . . . . . . . . . . . . 280
Technische Daten . . . . . . . . . . . . . . . . . . . . 283
Beschreibung der Angaben . . . . . . . . . . . . . . . . 283
Was Sie wissen sollten . . . . . . . . . . . . . . . . . . . . . 283
Wie wurden die Angaben ermittelt? . . . . . . . . . . . 285
Anhängerbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . 285
Räder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 286
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . 287
Überprüfung der Flüssigkeiten . . . . . . . . . . . . . . . 287
Benzinmotor 1,4l 63 kW (85 PS) . . . . . . . . . . . . . 288
Benzinmotor/Autogas 1,6 l 75 kW (102 PS) . . . . 289
Benzinmotor/E-85 (Ethanol) 1,6 l 75 kW (102 PS) . . .290
Benzinmotor 1,2l 77 kW (105 PS) . . . . . . . . . . . . 291
Benzinmotor 1,4l 92 kW (125 PS) . . . . . . . . . . . . 292
Benzinmotor 1,8l 118 kW (160 PS) . . . . . . . . . . . 293
Benzinmotor 2,0l 155 kW (211 PS) . . . . . . . . . . . 294
Benzinmotor 2,0l 195 kW (265 PS) Cupra R . . . . 295
Dieselmotor 1,6l TDI CR 66 kW (90 PS) mit/ohne
DPF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 296
Dieselmotor 1.6l TDI CR 77 kW (105 PS) mit/
ohne DPF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 297
Dieselmotor 1,6l TDI CR 77 kW (105 PS) DPF
Start&Stopp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 299
Dieselmotor 1,6l TDI CR 77 kW (105 PS) DPF E-
Ecomotive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300
Dieselmotor 2,0l TDI CR 103 kW (140 PS) DPF . . 301
Dieselmotor 2,0l TDI CR 125 kW (170 PS) DPF . . 302
Abmessungen und Füllmengen . . . . . . . . . . . . . . 303
Stichwortverzeichnis . . . . . . . . . . . . . . . 305
4Inhaltsverzeichnis
Page 7 of 316
5

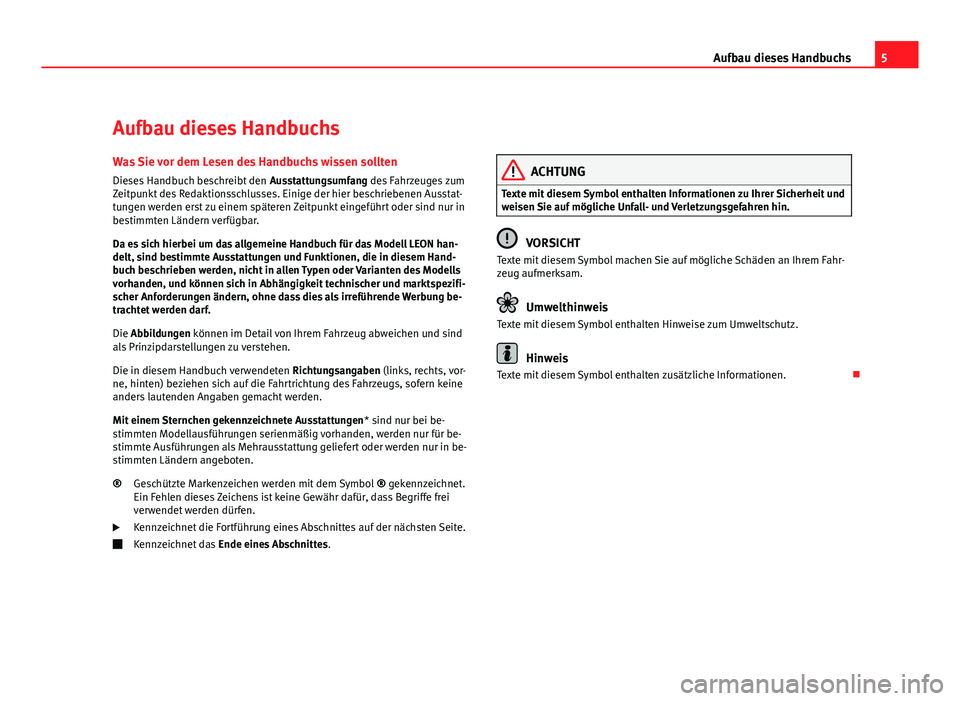

Aufbau dieses Handbuchs
Aufbau dieses Handbuchs Was Sie vor dem Lesen des Handbuchs wissen sollten
Dieses Handbuch beschreibt den Ausstattungsumfang des Fahrzeuges zum
Zeitpunkt des Redaktionsschlusses. Einige der hier beschriebenen Ausstat-
tungen werden erst zu einem späteren Zeitpunkt eingeführt oder sind nur in
bestimmten Ländern verfügbar.
Da es sich hierbei um das allgemeine Handbuch für das Modell LEON han-
delt, sind bestimmte Ausstattungen und Funktionen, die in diesem Hand-
buch beschrieben werden, nicht in allen Typen oder Varianten des Modells
vorhanden, und können sich in Abhängigkeit technischer und marktspezifi-
scher Anforderungen ändern, ohne dass dies als irreführende Werbung be-
trachtet werden darf.
Die Abbildungen können im Detail von Ihrem Fahrzeug abweichen und sind
als Prinzipdarstellungen zu verstehen.
Die in diesem Handbuch verwendeten Richtungsangaben (links, rechts, vor-
ne, hinten) beziehen sich auf die Fahrtrichtung des Fahrzeugs, sofern keine
anders lautenden Angaben gemacht werden.
Mit einem Sternchen gekennzeichnete Ausstattungen * sind nur bei be-
stimmten Modellausführungen serienmäßig vorhanden, werden nur für be-
stimmte Ausführungen als Mehrausstattung geliefert oder werden nur in be-
stimmten Ländern angeboten.
Geschützte Markenzeichen werden mit dem Symbol ® gekennzeichnet.
Ein Fehlen dieses Zeichens ist keine Gewähr dafür, dass Begriffe frei
verwendet werden dürfen.
Kennzeichnet die Fortführung eines Abschnittes auf der nächsten Seite.
Kennzeichnet das Ende eines Abschnittes .
®
ACHTUNG
Texte mit diesem Symbol enthalten Informationen zu Ihrer Sicherheit und
weisen Sie auf mögliche Unfall- und Verletzungsgefahren hin.
VORSICHT
Texte mit diesem Symbol machen Sie auf mögliche Schäden an Ihrem Fahr-
zeug aufmerksam.
Umwelthinweis
Texte mit diesem Symbol enthalten Hinweise zum Umweltschutz.
Hinweis
Texte mit diesem Symbol enthalten zusätzliche Informationen.
Page 8 of 316
6Inhalte
Inhalte
Die vorliegende Anleitung ist nach ganz bestimmten Regeln aufgebaut, um
Ihnen das Finden und Aufnehmen der Informationen zu erleichtern. Der In-
halt ist in relativ kurze Abschnitte eingeteilt, die in übersichtlichen Kapiteln
zusammengefasst sind (z.B. „Klimaanlage“). Das ganze Handbuch ist wie
folgt in fünf große Teile unterteilt:
1. Sicher ist sicher Informationen über die Ausstattung Ihres Fahrzeugs in Bezug auf die passi-
ve Sicherheit wie z.B. Sicherheitsgurte, Airbags, Sitze etc.
2. Hinweise zur Bedienung
Information über die Verteilung der Schalter im Cockpit Ihres Fahrzeugs, die
verschiedenen Möglichkeiten zur Sitzverstellung, wie Sie im Innenraum für
ein behagliches Klima sorgen etc.
3. Rat und Tat Empfehlungen zum Fahren, zur Pflege und zur Wartung Ihres Fahrzeugs so-
wie das Beschreiben bestimmter Fehler, die Sie selbst reparieren können.
4. Technische Daten
Zahlen, Werte und Abmessungen Ihres Fahrzeugs.
5. Stichwortverzeichnis Am Ende des Handbuchs finden Sie ein allgemeines, umfangreiches Stich-
wortverzeichnis, mit dem Sie schnell die gewünschte Information finden
können.
Page 9 of 316
7
Sicher fahren
Sicher ist sicher
Sicher fahren
Grundsätzliches
Lieber SEAT-Fahrer,
Sicherheit geht vor!
Dieses Kapitel enthält wichtige Informationen, Tipps, Vorschläge
und Warnungen, die Sie im Interesse Ihrer eigenen Sicherheit und
der Ihrer Mitfahrer lesen und beachten sollten.
ACHTUNG
● Dieser Abschnitt hält wichtige Informationen zum Umgang mit dem
Fahrzeug für den Fahrer und seine Mitfahrer bereit. Weitere wichtige In-
formationen, die Sie zur eigenen Sicherheit und zur Sicherheit Ihrer Mit-
fahrer kennen sollten, befinden sich auch in den anderen Kapiteln Ihres
Bordbuches.
● Stellen Sie sicher, dass sich das komplette Bordbuch immer im Fahr-
zeug befindet. Das gilt ganz besonders, wenn Sie das Fahrzeug an ande-
re verleihen oder verkaufen.
Sicherheitsausstattungen
Die Sicherheitsausstattungen sind Teil des Insassenschutzes
und können die Verletzungsgefahr in Unfallsituationen re-
duzieren.
Ihre Sicherheit und die Sicherheit Ihrer Mitfahrer sollten Sie nicht „aufs
Spiel“ setzen. Im Falle eines Unfalles können Sicherheitsausstattungen die
Verletzungsgefahr reduzieren. Die folgende Aufzählung enthält einen Teil
der Sicherheitsausstattung in Ihrem SEAT-Fahrzeug:
● optimierte Dreipunkt-Sicherheitsgurte
● Gurtkraftbegrenzer an den Vorder- und den äußeren Rücksitzen,
● Gurtstraffer für die Vordersitze
● Gurthöheneinstellung an den Vordersitzen,
● Frontairbags
● Seitenairbags an den Vordersitzlehnen
● Seitenairbags an den Rücksitzlehnen*,
● Kopfairbags
● Crashaktive Kopfstützen vorne*,
● „ISOFIX“-Verankerungspunkte für „ISOFIX“-Kindersitze für die seitlichen
Rücksitze,
● höhenverstellbare Kopfstützen vorne
● hintere Kopfstützen mit Gebrauchs- und Außergebrauchsstellung
● einstellbare Lenksäule
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten
Page 10 of 316
8Sicher fahren
Die genannten Sicherheitsausstattungen arbeiten zusammen, um Sie und
Ihre Mitfahrer in Unfallsituationen bestmöglich zu schützen. Diese Sicher-
heitsausstattungen nützen Ihnen oder Ihren Mitfahrern nichts, wenn Sie
oder Ihre Mitfahrer eine falsche Sitzposition einnehmen oder diese Ausstat-
tungen nicht richtig einstellen oder anwenden.
Aus diesem Grunde erhalten Sie Informationen darüber, warum diese Aus-
stattungen so wichtig sind, wie sie schützen, was bei der Benutzung zu be-
achten ist und wie Sie und Ihre Mitfahrer den größten Nutzen aus den vor-
handenen Sicherheitsausstattungen ziehen können. Dieses Kapitel enthält
wichtige Warnhinweise, die Sie und Ihre Mitfahrer beachten sollten, um die
Verletzungsgefahr zu reduzieren.
Sicherheit geht jeden etwas an!
Vor jeder Fahrt
Der Fahrer trägt immer die Verantwortung für seine Mitfah-
rer und für die Betriebssicherheit des Fahrzeuges.
Zu Ihrer eigenen Sicherheit und der Sicherheit Ihrer Mitfahrer be-
achten Sie vor jeder Fahrt folgende Punkte:
– Stellen Sie sicher, dass die Beleuchtungs- und Blinkanlage am
Fahrzeug einwandfrei funktioniert.
– Kontrollieren Sie den Reifenfülldruck.
– Stellen Sie sicher, dass alle Fensterscheiben eine klare und gu-
te Sicht nach außen gewährleisten.
– Befestigen Sie mitgeführte Gepäckstücke sicher ⇒ Seite 17.
– Stellen Sie sicher, dass keine Gegenstände die Pedale behin-
dern können. –
Stellen Sie die Spiegel, den Vordersitz und die Kopfstütze Ihrer
Körpergröße entsprechend ein.
– Achten Sie darauf, dass sich die Kopfstützen der hinteren Mit-
fahrer auf Gebrauchsstellung befinden ⇒ Seite 14.
– Weisen Sie Mitfahrer darauf hin, die Kopfstützen ihrer Körper-
größe entsprechend einzustellen.
– Schützen Sie Kinder durch einen geeigneten Kindersitz und
richtig angelegten Sicherheitsgurt ⇒ Seite 47.
– Nehmen Sie die richtige Sitzposition ein. Weisen Sie auch Ihre
Mitfahrer an, die richtige Sitzposition einzunehmen
⇒ Seite 10.
– Legen Sie stets den Sicherheitsgurt vor Fahrtantritt richtig an.
Weisen Sie auch Ihre Mitfahrer an, sich richtig anzugurten
⇒ Seite 19.
Was beeinflusst die Fahrsicherheit?
Die Fahrsicherheit wird weitgehend von der Fahrweise und
dem persönlichen Verhalten aller Insassen bestimmt.
Als Fahrer tragen Sie die Verantwortung für sich und Ihre Mitfahrer.
Wenn Ihre Fahrsicherheit beeinflusst wird, gefährden Sie sich und
auch andere Verkehrsteilnehmer ⇒
.
– Lassen Sie sich nicht vom Verkehrsgeschehen ablenken, z.B.
durch Ihre Mitfahrer oder durch Telefongespräche.
– Fahren Sie niemals, wenn Ihre Fahrtüchtigkeit beeinträchtigt ist
(z.B. durch Medikamente, Alkohol, Drogen).
