247
Ruedas y neumáticos
A ser posible, no sustituya sólo una rueda por eje, sino ambas como míni-
mo. Para seleccionar el neumático adecuado es importante conocer los da-
tos del mismo. Los neumáticos radiales llevan en los flancos una inscrip-
ción del tipo de neumático, como p. ej.: 195/65 R15 91T
Desglosado, esto significa lo siguiente: Anchura del neumático en mm
Relación entre altura y anchura en %
Sigla distintiva de Radial
Diámetro de la llanta en pulgadas
Índice de carga
Sigla indicativa de velocidad
Además de esto, también puede aparecer en el neumático:
● una marca del sentido de rodadura
● “Reinforced” para neumáticos en versión reforzada.
La fecha de fabricación figura también en el flanco del neumático (posible-
mente, sólo en el lado interior de la rueda).
“DOT... 1103...” significa, p. ej., que el neumático fue fabricado en la sema-
na 11 del año 2003.
Le recomendamos que lleve su vehículo a un Servicio Técnico para realizar
todos los trabajos relacionados con las llantas o los neumáticos. El mismo
dispone de las herramientas especiales y los recambios necesarios, de per-
sonal altamente cualificado y está preparado para desechar los neumáticos
usados respetando el medio ambiente.
Si desea cambiar o bien reequipar las ruedas, las llantas o los embellecedo-
res de rueda, le recomendamos que acuda a un Servicio Técnico para que le
asesoren sobre las posibilidades técnicas existentes. 195
65
R
15
91
T
ATENCIÓN
● Le recomendamos utilizar exclusivamente los neumáticos y llantas
que han sido homologados por SEAT para su tipo de vehículo. De lo con-
trario, puede ponerse en peligro la seguridad vial y corre el riesgo de pro-
vocar un accidente.
● Sólo en casos de emergencia, y conduciendo con suma precaución, se
podrán utilizar neumáticos de más de 6 años de antigüedad.
● No utilice neumáticos usados de los que desconoce las “circunstan-
cias de utilización anteriores”.
● Si se montan embellecedores de rueda con posterioridad, asegúrese
que garantizan la entrada de aire suficiente para la refrigeración del sis-
tema de frenos.
● Utilice siempre para las 4 ruedas neumáticos radiales del mismo tipo,
tamaño (perímetro de rodadura) y perfil.
Nota relativa al medio ambiente
Los neumáticos usados deben desecharse conforme a las normas vigentes.
Aviso
● Por motivos técnicos, normalmente no se pueden utilizar las llantas de
otros vehículos. Esto rige en ciertos casos, incluso para las llantas de un
mismo modelo. Si monta neumáticos o llantas no homologados por SEAT
para su modelo de vehículo, el permiso oficial de circulación del vehículo
puede perder su validez.
● Si el tipo de la rueda de repuesto es diferente a las que lleva el vehículo
montadas (p. ej., en el caso de neumáticos de invierno), sólo se deberá uti-
lizar brevemente, en caso de un pinchazo y conduciendo con la moderación
correspondiente. Se deberá sustituir cuanto antes por la rueda normal. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

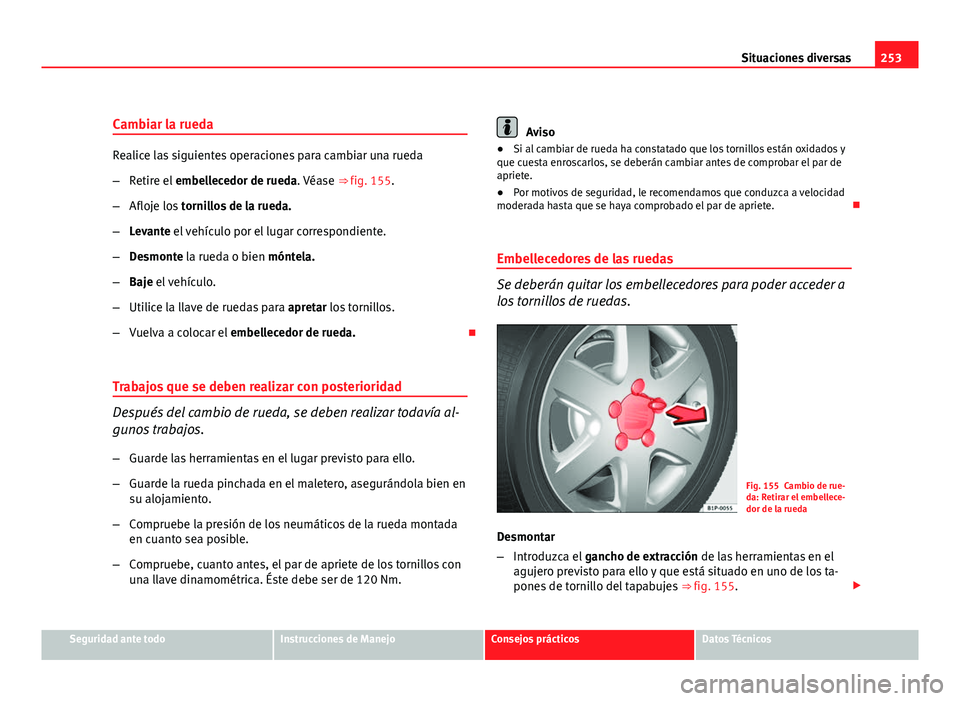

253
Situaciones diversas
Cambiar la rueda
Realice las siguientes operaciones para cambiar una rueda
– Retire el embellecedor de rueda. Véase ⇒ fig. 155.
– Afloje los tornillos de la rueda.
– Levante el vehículo por el lugar correspondiente.
– Desmonte la rueda o bien móntela.
– Baje el vehículo.
– Utilice la llave de ruedas para apretar los tornillos.
– Vuelva a colocar el embellecedor de rueda. 
Trabajos que se deben realizar con posterioridad
Después del cambio de rueda, se deben realizar todavía al-
gunos trabajos. – Guarde las herramientas en el lugar previsto para ello.
– Guarde la rueda pinchada en el maletero, asegurándola bien en
su alojamiento.
– Compruebe la presión de los neumáticos de la rueda montada
en cuanto sea posible.
– Compruebe, cuanto antes, el par de apriete de los tornillos con
una llave dinamométrica. Éste debe ser de 120 Nm.
Aviso
● Si al cambiar de rueda ha constatado que los tornillos están oxidados y
que cuesta enroscarlos, se deberán cambiar antes de comprobar el par de
apriete.
● Por motivos de seguridad, le recomendamos que conduzca a velocidad
moderada hasta que se haya comprobado el par de apriete. 
Embellecedores de las ruedas
Se deberán quitar los embellecedores para poder acceder a
los tornillos de ruedas.
Fig. 155 Cambio de rue-
da: Retirar el embellece-
dor de la rueda
Desmontar
– Introduzca el gancho de extracción de las herramientas en el
agujero previsto para ello y que está situado en uno de los ta-
pones de tornillo del tapabujes ⇒ fig. 155. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

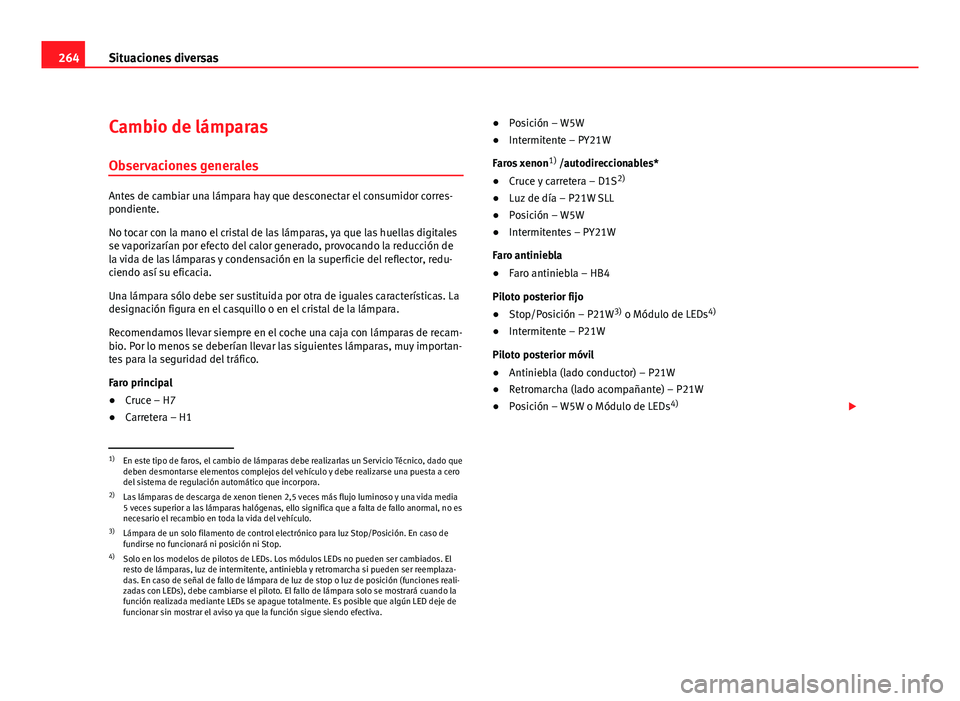

264Situaciones diversas
Cambio de lámparas
Observaciones generales
Antes de cambiar una lámpara hay que desconectar el consumidor corres-
pondiente.
No tocar con la mano el cristal de las lámparas, ya que las huellas digitales
se vaporizarían por efecto del calor generado, provocando la reducción de
la vida de las lámparas y condensación en la superficie del reflector, redu-
ciendo así su eficacia.
Una lámpara sólo debe ser sustituida por otra de iguales características. La
designación figura en el casquillo o en el cristal de la lámpara.
Recomendamos llevar siempre en el coche una caja con lámparas de recam-
bio. Por lo menos se deberían llevar las siguientes lámparas, muy importan-
tes para la seguridad del tráfico.
Faro principal
● Cruce – H7
● Carretera – H1 ●
Posición – W5W
● Intermitente – PY21W
Faros xenon 1)
/autodireccionables*
● Cruce y carretera – D1S 2)
● Luz de día – P21W SLL
● Posición – W5W
● Intermitentes – PY21W
Faro antiniebla
● Faro antiniebla – HB4
Piloto posterior fijo
● Stop/Posición – P21W 3)
o Módulo de LEDs 4)
● Intermitente – P21W
Piloto posterior móvil
● Antiniebla (lado conductor) – P21W
● Retromarcha (lado acompañante) – P21W
● Posición – W5W o Módulo de LEDs 4)

1)En este tipo de faros, el cambio de lámparas debe realizarlas un Servicio Técnico, dado que
deben desmontarse elementos complejos del vehículo y debe realizarse una puesta a cero
del sistema de regulación automático que incorpora.
2) Las lámparas de descarga de xenon tienen 2,5 veces más flujo luminoso y una vida media
5 veces superior a las lámparas halógenas, ello significa que a falta de fallo anormal, no es
necesario el recambio en toda la vida del vehículo.
3) Lámpara de un solo filamento de control electrónico para luz Stop/Posición. En caso de
fundirse no funcionará ni posición ni Stop.
4) Solo en los modelos de pilotos de LEDs. Los módulos LEDs no pueden ser cambiados. El
resto de lámparas, luz de intermitente, antiniebla y retromarcha si pueden ser reemplaza-
das. En caso de señal de fallo de lámpara de luz de stop o luz de posición (funciones reali-
zadas con LEDs), debe cambiarse el piloto. El fallo de lámpara solo se mostrará cuando la
función realizada mediante LEDs se apague totalmente. Es posible que algún LED deje de
funcionar sin mostrar el aviso ya que la función sigue siendo efectiva.

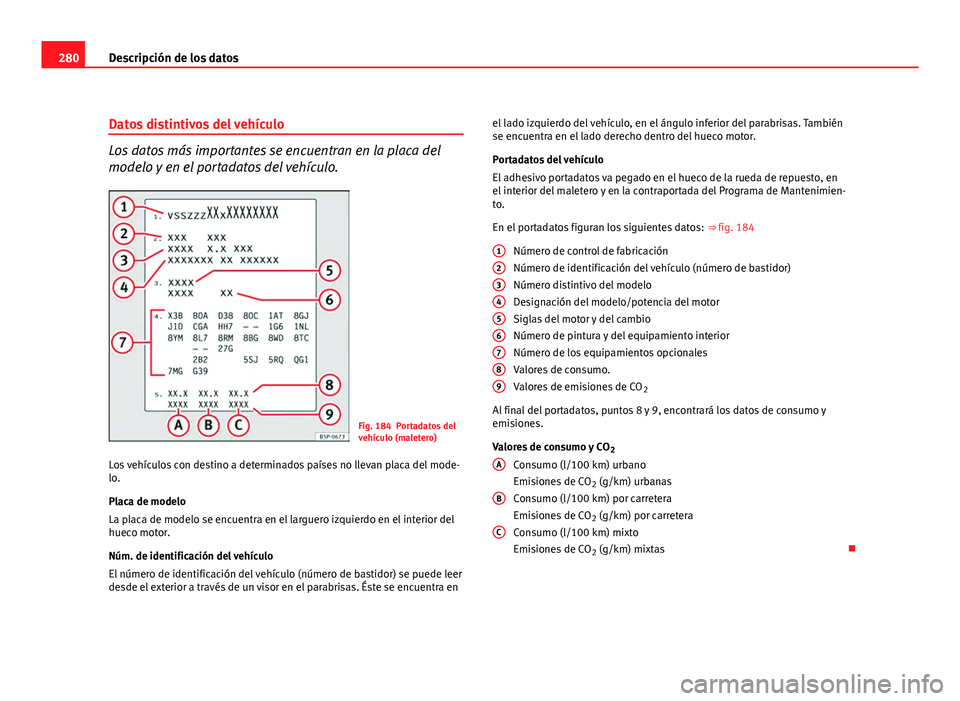

280Descripción de los datos
Datos distintivos del vehículo
Los datos más importantes se encuentran en la placa del
modelo y en el portadatos del vehículo.
Fig. 184 Portadatos del
vehículo (maletero)
Los vehículos con destino a determinados países no llevan placa del mode-
lo.
Placa de modelo
La placa de modelo se encuentra en el larguero izquierdo en el interior del
hueco motor.
Núm. de identificación del vehículo
El número de identificación del vehículo (número de bastidor) se puede leer
desde el exterior a través de un visor en el parabrisas. Éste se encuentra en el lado izquierdo del vehículo, en el ángulo inferior del parabrisas. También
se encuentra en el lado derecho dentro del hueco motor.
Portadatos del vehículo
El adhesivo portadatos va pegado en el hueco de la rueda de repuesto, en
el interior del maletero y en la contraportada del Programa de Mantenimien-
to.
En el portadatos figuran los siguientes datos:
⇒ fig. 184
Número de control de fabricación
Número de identificación del vehículo (número de bastidor)
Número distintivo del modelo
Designación del modelo/potencia del motor
Siglas del motor y del cambio
Número de pintura y del equipamiento interior
Número de los equipamientos opcionales
Valores de consumo.
Valores de emisiones de CO 2
Al final del portadatos, puntos 8 y 9, encontrará los datos de consumo y
emisiones.
Valores de consumo y CO 2
Consumo (l/100 km) urbano
Emisiones de CO 2 (g/km) urbanas
Consumo (l/100 km) por carretera
Emisiones de CO 2 (g/km) por carretera
Consumo (l/100 km) mixto
Emisiones de CO 2 (g/km) mixtas

123456789
A
B
C

281
Descripción de los datos
Datos sobre el consumo de combustible
Consumo de combustible
Los valores de consumo y de emisiones que figuran en el
portadatos son diferentes para cada vehículo. El consumo de combustible y las emisiones de CO 2 del vehículo se pueden
consultar en el portadatos del vehículo pegado en el hueco de la rueda de
repuesto, en el interior del maletero y en la contraportada del Programa de
Mantenimiento.
Los valores de consumo de combustible y de emisiones de CO 2 se refieren a
la categoría de peso que se le ha asignado a su vehículo en función de la
combinación de motor y cambio de marchas, así como del equipamiento
específico, y sólo sirven para comparar entre los distintos modelos.
El consumo de combustible y las emisiones de CO 2 no sólo dependen del
rendimiento del vehículo, si no que en función de otros factores como el es-
tilo de conducción, las condiciones de la calzada, el estado del tráfico, las
condiciones medioambientales, la carga o el número de pasajeros, puede
producirse una variación de los valores establecidos.
Cálculo del consumo de combustible
Los valores de consumo se han calculado en base a mediciones realizadas
o supervisadas por laboratorios certificados de la CE conforme a la versión
más reciente de las directivas CE 715/2007 y 80/1268/CEE (para más infor-
mación, consultar la Oficina de Publicaciones de la Unión Europea en el si-
tio EUR-Lex: © Unión Europea, http://eur-lex.europa.eu/es/index.htm) y ri-
gen para el peso en vacío indicado del vehículo.
Aviso
En la práctica, y considerando todos los factores aquí mencionados, pue-
den darse valores de consumo que difieran de los calculados conforme a
las directivas europeas vigentes. Pesos
El valor del peso en vacío rige para el modelo base con el 90% del tanque
lleno y sin equipos opcionales. En los valores indicados se incluyen 75 kg.
equivalentes al peso del conductor.
En el caso de versiones especiales y equipamiento opcional, o por montaje
posterior de accesorios puede aumentar el peso en vacío
⇒ 
.
ATENCIÓN
● Hay que tener en cuenta que, al transportar objetos pesados, varían
las propiedades de marcha al desplazarse el centro de gravedad, con el
consiguiente peligro de accidente. Por ello, adapte siempre su forma de
conducir y la velocidad a estas circunstancias.
● En ningún caso se excederá ni el peso establecido por eje, ni el peso
máximo autorizado del vehículo. Si se excede el peso por eje establecido
o el peso máximo autorizado se pueden modificar las propiedades de
marcha del vehículo, lo que podría ocasionar un accidente, y causar lesio-
nes en los ocupantes y daños en el vehículo.

Conducción con remolque
Cargas de remolque
Cargas de remolque
Las cargas de apoyo y remolque autorizadas han sido establecidas confor-
me a los ensayos realizados con criterios estipulados. Las cargas de remol-
que autorizadas rigen para vehículos en la UE y, por lo general, para un lími-
te máximo de velocidad de 80 km/h (en casos excepcionales incl. 100 km/
h). Estos valores podrán diferir en el caso de vehículos destinados a otros 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

SEAT S.A. se preocupa constantemente por mantener todos sus tipos \f modelos en un desarrollo continuo. Por ello le rogamos \bue com-
prenda \bue, en cual\buier momento, puedan producirse modificaciones del vehículo entregado en cuanto a la forma, el e\buipamiento \f
la técnica. Por esta razón, no se puede derivar derecho alguno basándose en los datos, las ilustraciones \f descripciones del presente
Manual.
Los textos, las ilustraciones \f las normas de este manual se basan en el estado de la información en el momento de la realización de la
impresión. Salvo error u omisión, la información recogida en el presente manual es válida en la fecha de cierre de su
edición.
No está permitida

la reimpresión, la reproducción o la traducción, total o parcial, sin la autorización escrita de SEAT.
SEAT se reserva expresamente todos los derechos según la le\f sobre el “Cop\fright”. Reservados todos los derechos sobre modificación.
❀Este papel está fabricado con celulosa blan\bueada sin cloro.
© SEAT S.A. - Reimpresión: 15.09.11
