Seat Leon 5D 2015 Betriebsanleitung (in German)

Grundsätzliches

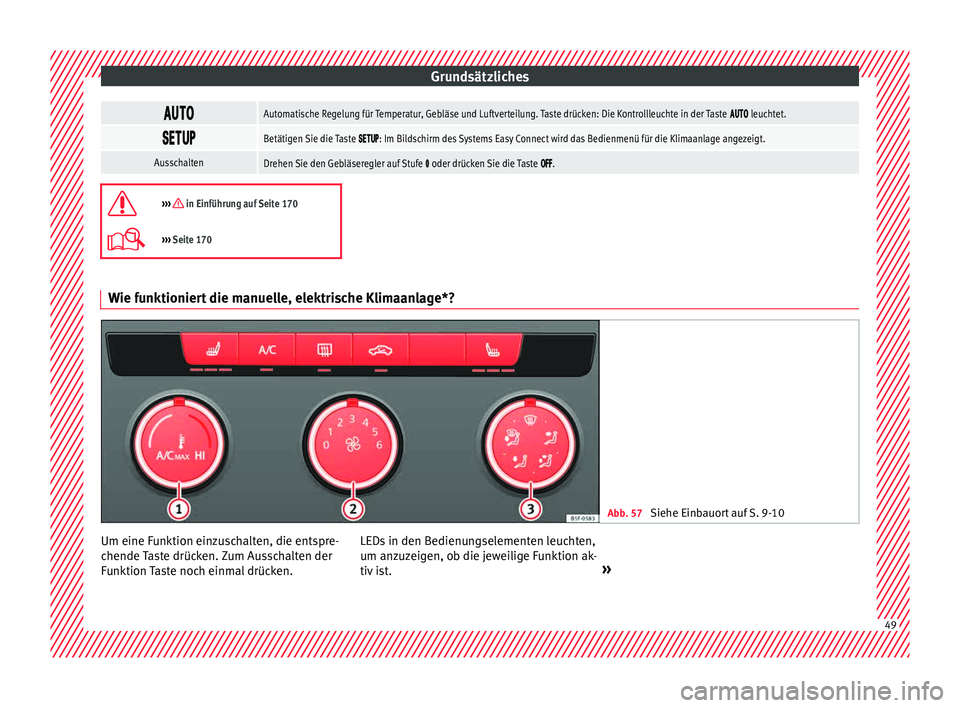

Automatische Regelung für Temperatur, Gebläse und Luftverteilung. Taste drücken: Die Kontrollleuchte in der Taste  leuchtet.

Betätigen Sie die Taste : Im Bildschirm des Systems Easy Connect wird das Bedienmenü für die Klimaanlage angezeigt.
AusschaltenDrehen Sie den Gebläseregler auf Stufe  oder drücken Sie die Taste .

››› in Einführung auf Seite 170
›››
Seite 170 Wie funktioniert die manuelle, elektrische Klimaanlage*?
Abb. 57
Siehe Einbauort auf S. 9-10 Um eine Funktion einzuschalten, die entspre-
c
hende T

aste drücken. Zum Ausschalten der
Funktion Taste noch einmal drücken. LEDs in den Bedienungselementen leuchten,
um anzuz
eigen, ob die jeweilige Funktion ak-
tiv ist. » 49

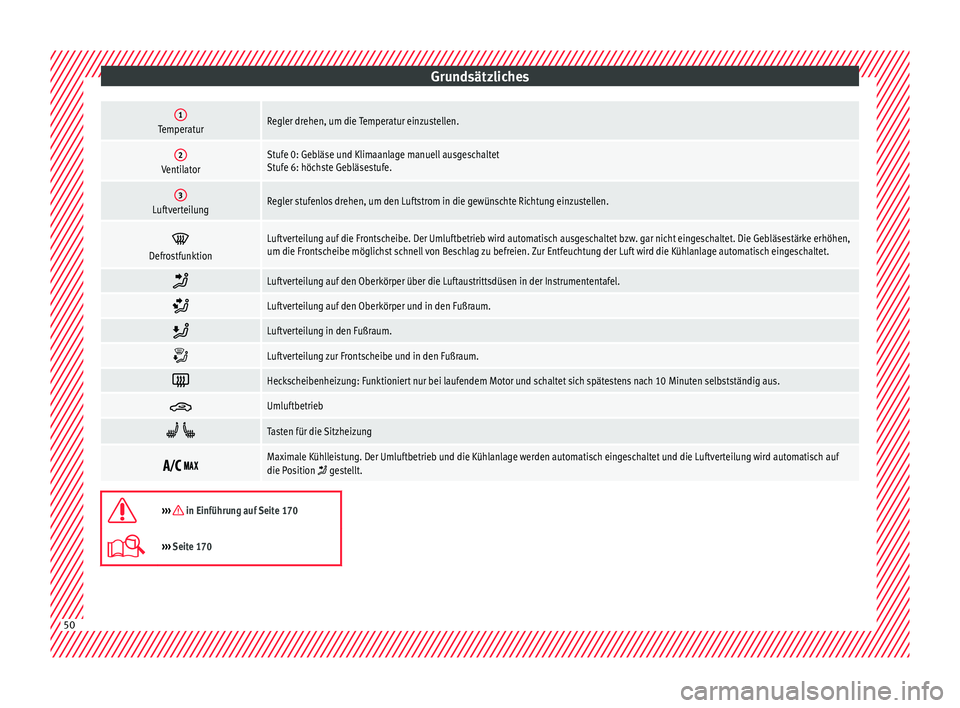

Grundsätzliches1TemperaturRegler drehen, um die Temperatur einzustellen.
2VentilatorStufe 0: Gebläse und Klimaanlage manuell ausgeschaltet
Stufe 6: höchste Gebläsestufe.
3LuftverteilungRegler stufenlos drehen, um den Luftstrom in die gewünschte Richtung einzustellen.

DefrostfunktionLuftverteilung auf die Frontscheibe. Der Umluftbetrieb wird automatisch ausgeschaltet bzw. gar nicht eingeschaltet. Die Gebläsestärke erhöhen,
um die Frontscheibe möglichst schnell von Beschlag zu befreien. Zur Entfeuchtung der Luft wird die Kühlanlage automatisch eingeschaltet.

Luftverteilung auf den Oberkörper über die Luftaustrittsdüsen in der Instrumententafel.

Luftverteilung auf den Oberkörper und in den Fußraum.

Luftverteilung in den Fußraum.

Luftverteilung zur Frontscheibe und in den Fußraum.

Heckscheibenheizung: Funktioniert nur bei laufendem Motor und schaltet sich spätestens nach 10 Minuten selbstständig aus.

Umluftbetrieb


Tasten für die Sitzheizung 
Maximale Kühlleistung. Der Umluftbetrieb und die Kühlanlage werden automatisch eingeschaltet und die Luftverteilung wird automatisch auf
die Position  gestellt.

››› in Einführung auf Seite 170
›››
Seite 170 50

Grundsätzliches

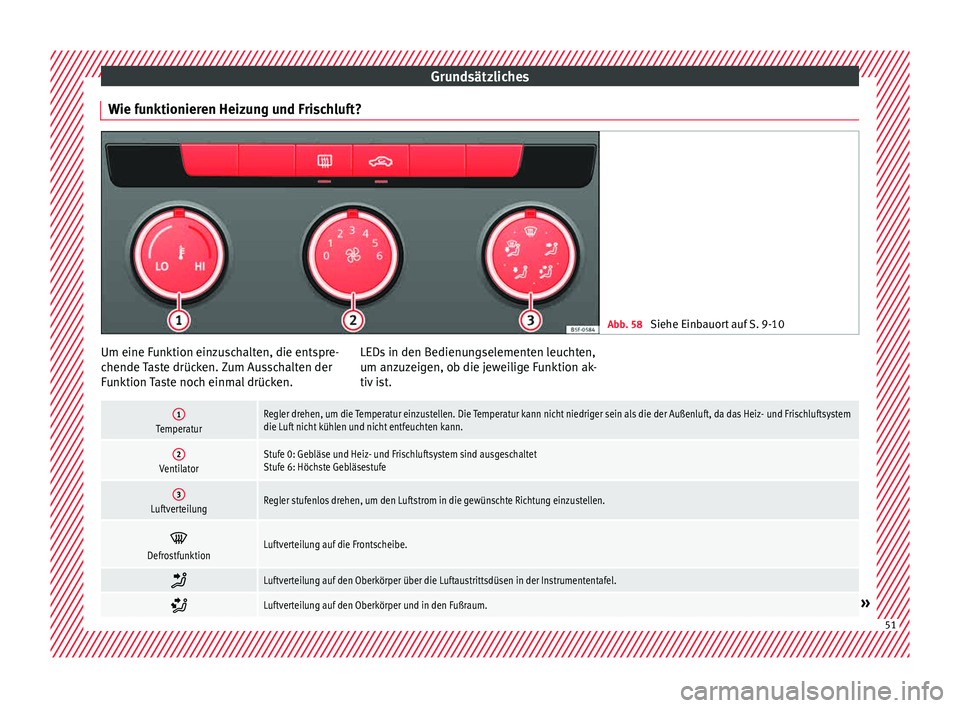

Wie funktionieren Heizung und Frischluft? Abb. 58
Siehe Einbauort auf S. 9-10 Um eine Funktion einzuschalten, die entspre-
c
hende
T
aste drücken. Zum Ausschalten der
Funktion Taste noch einmal drücken. LEDs in den Bedienungselementen leuchten,
um anzuz
eigen, ob die jeweilige Funktion ak-
tiv ist.
1TemperaturRegler drehen, um die Temperatur einzustellen. Die Temperatur kann nicht niedriger sein als die der Außenluft, da das Heiz- und Frischluftsystem
die Luft nicht kühlen und nicht entfeuchten kann.
2VentilatorStufe 0: Gebläse und Heiz- und Frischluftsystem sind ausgeschaltet
Stufe 6: Höchste Gebläsestufe
3LuftverteilungRegler stufenlos drehen, um den Luftstrom in die gewünschte Richtung einzustellen. 
DefrostfunktionLuftverteilung auf die Frontscheibe.

Luftverteilung auf den Oberkörper über die Luftaustrittsdüsen in der Instrumententafel.

Luftverteilung auf den Oberkörper und in den Fußraum.»
51

Grundsätzliches

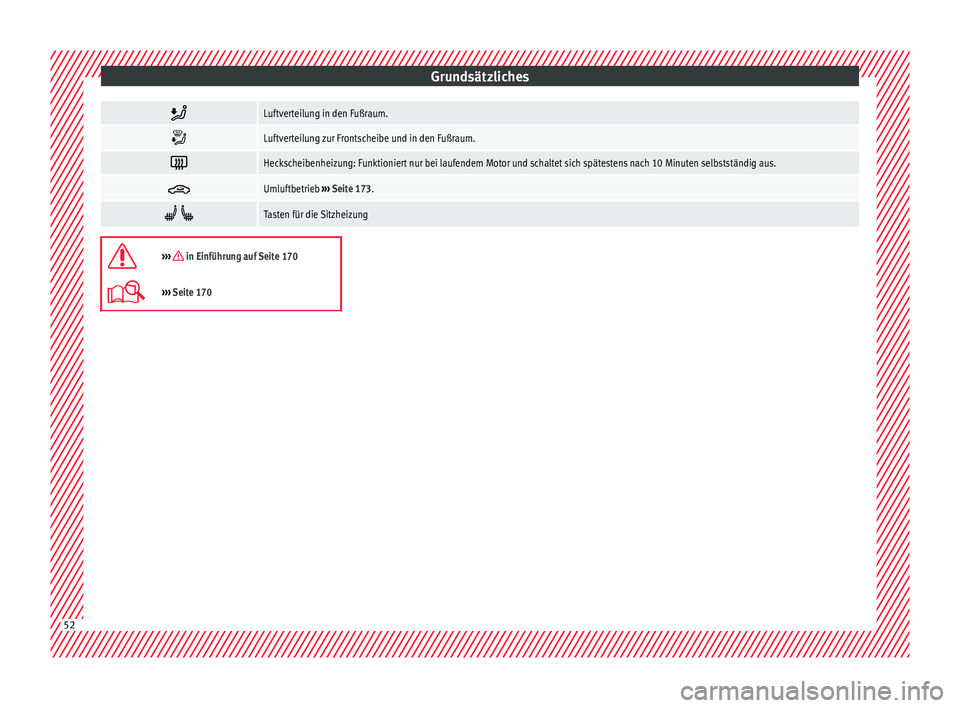

Luftverteilung in den Fußraum.

Luftverteilung zur Frontscheibe und in den Fußraum.

Heckscheibenheizung: Funktioniert nur bei laufendem Motor und schaltet sich spätestens nach 10 Minuten selbstständig aus.

Umluftbetrieb
››› Seite 173.  
Tasten für die Sitzheizung

››› in Einführung auf Seite 170
›››
Seite 170 52

Grundsätzliches

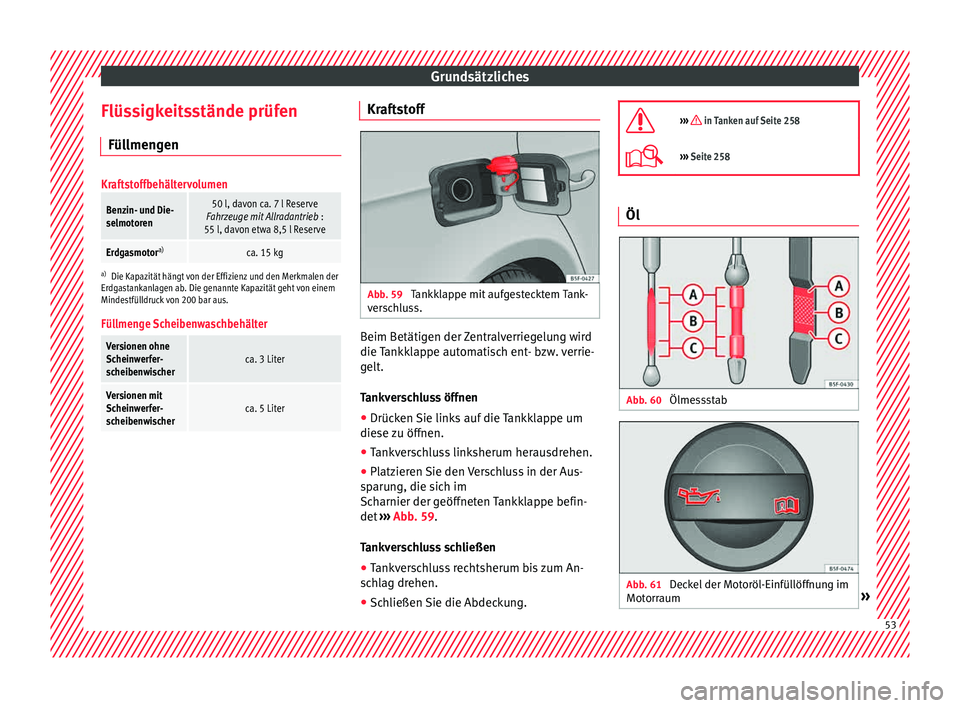

Flüssigkeitsstände prüfen Fül lmen
g
en
Kraftstoffbehältervolumen
Benzin- und Die-
selmotoren50 l, davon ca. 7 l Reserve
Fahrzeuge mit Allradantrieb :
55 l, davon etwa 8,5 l Reserve
Erdgasmotor a)ca. 15 kg
a)
Die Kapazität hängt von der Effizienz und den Merkmalen der
Erdgastankanlagen ab. Die genannte Kapazität geht von einem
Mindestfülldruck von 200 bar aus.
Füllmenge Scheibenwaschbehälter
Versionen ohne
Scheinwerfer-
scheibenwischerca. 3 Liter
Versionen mit
Scheinwerfer-
scheibenwischerca. 5 Liter Kraftstoff
Abb. 59
Tankklappe mit aufgestecktem Tank-
v er
s

chluss. Beim Betätigen der Zentralverriegelung wird
die
T
ankk

lappe automatisch ent- bzw. verrie-
gelt.
Tankverschluss öffnen
● Drücken Sie links auf die Tankklappe um
diese z
u öffnen.
● Tankverschluss linksherum herausdrehen.
● Platzieren Sie den Verschluss in der Aus-
sparu
ng, die sich im
Scharnier der geöffneten Tankklappe befin-
det ››› Abb. 59.
Tankverschluss schließen ● Tankverschluss rechtsherum bis zum An-
sch
lag drehen.
● Schließen Sie die Abdeckung. 
››› in Tanken auf Seite 258
›››
Seite 258 Öl
Abb. 60
Ölmessstab Abb. 61
Deckel der Motoröl-Einfüllöffnung im
Mot orr
aum » 53

Grundsätzliches
Der Ölstand kann am Ölmessstab im Motor-
r aum ab
g
elesen werden ›››
 Seite 264.
Der Ölstand muss sich im Bereich zwischen A und
C befinden. Der Ölstand darf nie-
m al
s

über dem Bereich A liegen.
● Bereich A : kein Öl nachfüllen.
● Bereich B : Sie können Öl nachfüllen, der
Öl s
t

and muss jedoch in diesem Bereich blei-
ben.
● Bereich C : Öl bis zum Bereich
B nachfül-
l en.
Öl n

achfüllen
● Schrauben Sie den Deckel der Motoröl-Ein-
füllöffnu
ng ab.
● Öl langsam nachfüllen.
● Ölstand zwischendurch kontrollieren um
nicht
zu viel Öl einzufüllen.
● Wenn der Ölstand mindestens den Bereich
B erreicht hat, vorsichtig den Deckel des
Einfül l
s

tutzen aufschrauben.
Ölmerkmale
MotorartSpezifikation
Benzinmotor ohne fle-
xible WartungsintervalleVW 502 00/ VW 504 00
Benzinmotor mit flexib-
len Wartungsintervallen
(LongLife)VW 504 00
MotorartSpezifikation
Diesel Motoren ohne
Dieselpartikelfilter (DPF)VW 505 01 / VW 506 01 /
VW 507 00
Diesel Motoren mit Die-
selpartikelfilter (DPF).
Mit oder ohne flexible
Wartungsintervalle (mit
oder ohne LongLife-Ser-
vice-Intervall) a)VW 507 00
ErdgasmotorenVW 502 00
a)
Nur empfohlene Öle verwenden. Andernfalls können Motor-
schäden entstehen.
Motorölzusätze
Kein Zusatzschmiermittel dem Motoröl beimi-
schen. Durch solche Zusätze verursachte
Schäden sind von der Gewährleistung ausge-
schlossen.

››› in Motorölwechsel auf Seite 268
››› Seite 266 Kühlmittel
Abb. 62
Motorraum: Deckel des Motorkühl-
mitt el
au

sgleichsbehälters Der Kühlmittelbehälter befindet sich im Mo-
t
orr
aum ›

››  Seite 264.
Bei kaltem Motor, Kühlmittel nachfüllen wenn
der Kühlmittelstand unter  liegt.
Kühlmittel-Spezifikation
Die Kühlanlage des Motors verwendet werk-
seitig eine speziell behandelte Wassermi-
schung mit mindestens 40% Anteil des lila-
farbenen Kühlmittelzusatzes G13 (TL-VW 774
J). Diese Mischung bietet einen Frostschutz
bis -25°C (-13°F) und schützt die Leichtme-
tallteile des Motorkühlsystems vor Korrosion.
Außerdem verhindert sie Kalkansatz und er-
höht den Siedepunkt des Kühlmittels deut-
lich. 54

Grundsätzliches

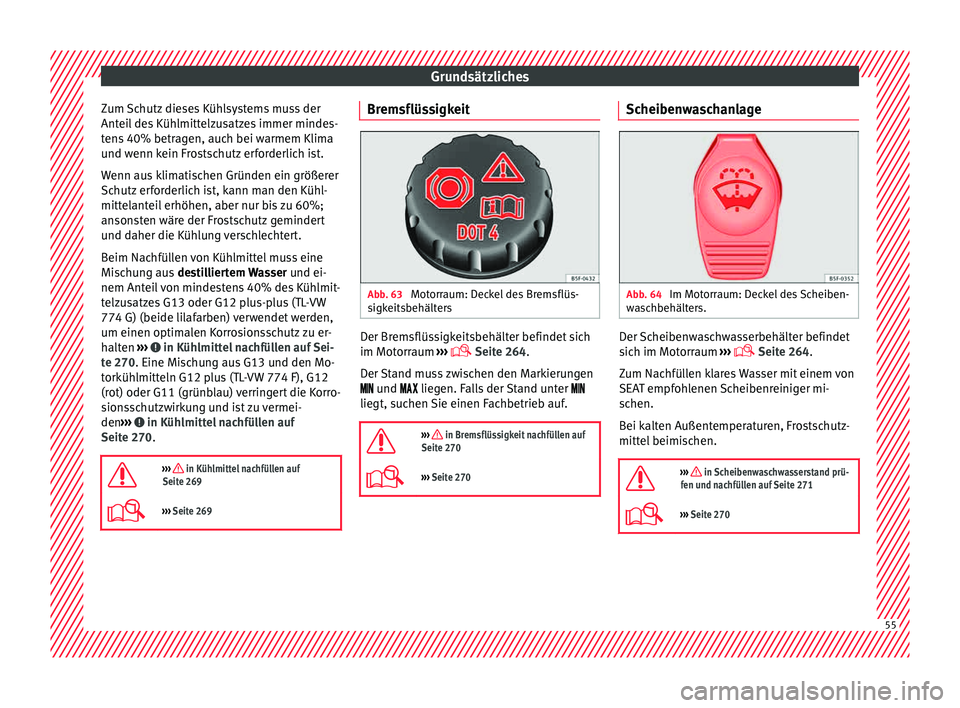

Zum Schutz dieses Kühlsystems muss der
Ant ei
l
des Kühlmittelzusatzes immer mindes-
tens 40% betragen, auch bei warmem Klima
und wenn kein Frostschutz erforderlich ist.
Wenn aus klimatischen Gründen ein größerer
Schutz erforderlich ist, kann man den Kühl-
mittelanteil erhöhen, aber nur bis zu 60%;
ansonsten wäre der Frostschutz gemindert
und daher die Kühlung verschlechtert.
Beim Nachfüllen von Kühlmittel muss eine
Mischung aus destilliertem Wasser und ei-
nem Anteil von mindestens 40% des Kühlmit-
telzusatzes G13 oder G12 plus-plus (TL-VW
774 G) (beide lilafarben) verwendet werden,
um einen optimalen Korrosionsschutz zu er-
halten ››› in Kühlmittel nachfüllen auf Sei-
t e 270
. Eine Mi

schung aus G13 und den Mo-
torkühlmitteln G12 plus (TL-VW 774 F), G12
(rot) oder G11 (grünblau) verringert die Korro-
sionsschutzwirkung und ist zu vermei-
den ››› in Kühlmittel nachfüllen auf
Seit e 270
.

››› in Kühlmittel nachfüllen auf
Seite 269
››› Seite 269 Bremsflüssigkeit
Abb. 63
Motorraum: Deckel des Bremsflüs-
s igk
eits

behälters Der Bremsflüssigkeitsbehälter befindet sich
im Mot
orr
aum ›

››  Seite 264.
Der Stand muss zwischen den Markierungen
 und  liegen. Falls der Stand unter 
liegt, suchen Sie einen Fachbetrieb auf.

››› in Bremsflüssigkeit nachfüllen auf
Seite 270
››› Seite 270 Scheibenwaschanlage
Abb. 64
Im Motorraum: Deckel des Scheiben-
w a
s

chbehälters. Der Scheibenwaschwasserbehälter befindet
s
ic
h im Mot

orraum ›››
 Seite 264.
Zum Nachfüllen klares Wasser mit einem von
SEAT empfohlenen Scheibenreiniger mi-
schen.
Bei kalten Außentemperaturen, Frostschutz-
mittel beimischen.

››› in Scheibenwaschwasserstand prü-
fen und nachfüllen auf Seite 271
››› Seite 270 55

Grundsätzliches
Batterie Die Batterie befindet sich im Motorraum
›› ›
 Seite 264. Sie ist wartungsfrei. Sie
wird im Rahmen der Inspektion geprüft.

››› in Warnhinweise für den Umgang
mit Batterien auf Seite 272
››› Seite 271 56

Grundsätzliches

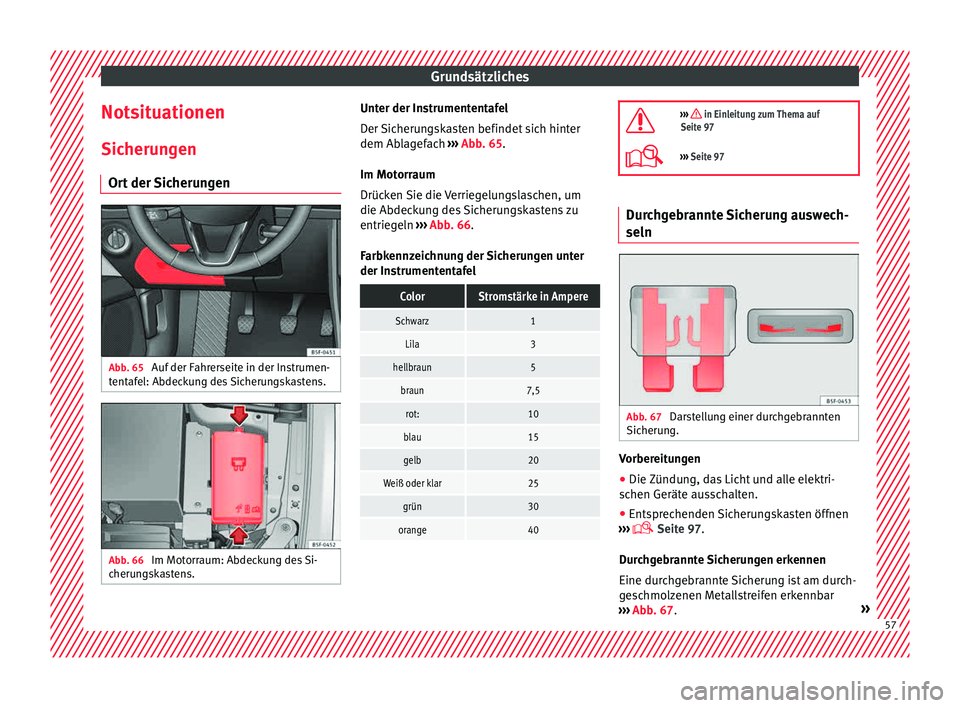

Notsituationen Sic heru
n
gen
Ort der Sicherungen Abb. 65
Auf der Fahrerseite in der Instrumen-
t ent
af

el: Abdeckung des Sicherungskastens. Abb. 66
Im Motorraum: Abdeckung des Si-
c heru
n

gskastens. Unter der Instrumententafel
D
er Sic

herungskasten befindet sich hinter
dem Ablagefach ››› Abb. 65.
Im Motorraum
Drücken Sie die Verriegelungslaschen, um
die Abdeckung des Sicherungskastens zu
entriegeln ››› Abb. 66.
Farbkennzeichnung der Sicherungen unter
der Instrumententafel
ColorStromstärke in Ampere
Schwarz1
Lila3
hellbraun5
braun7,5
rot:10
blau15
gelb20
Weiß oder klar25
grün30
orange40 
››› in Einleitung zum Thema auf
Seite 97
››› Seite 97 Durchgebrannte Sicherung auswech-
seln
Abb. 67
Darstellung einer durchgebrannten
Sic heru
n

g. Vorbereitungen
● Die Zündung, das Licht und alle elektri-
s c
hen Gerät

e ausschalten.
● Entsprechenden Sicherungskasten öffnen
›››
 Seite 97.
Durchgebrannte Sicherungen erkennen
Eine durchgebrannte Sicherung ist am durch-
geschmolzenen Metallstreifen erkennbar
››› Abb. 67. » 57

Grundsätzliches

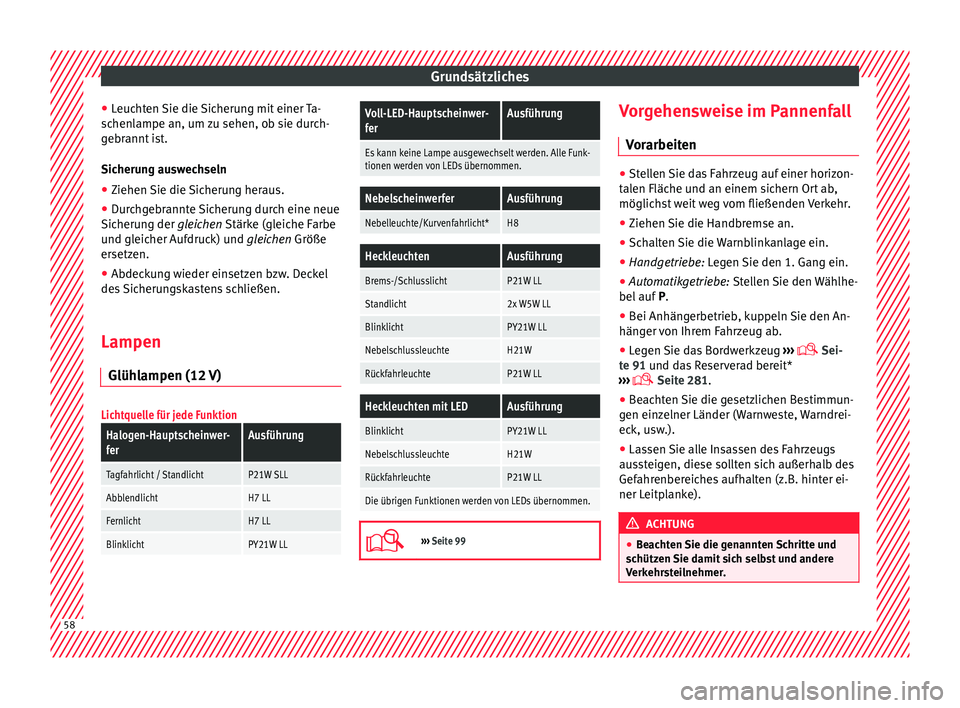

● Leuc
ht
en Sie die Sicherung mit einer Ta-
schenlampe an, um zu sehen, ob sie durch-
gebrannt ist.
Sicherung auswechseln
● Ziehen Sie die Sicherung heraus.
● Durchgebrannte Sicherung durch eine neue
Sicherun
g der gleichen Stärke (gleiche Farbe
und gleicher Aufdruck) und gleichen Größe
ersetzen.
● Abdeckung wieder einsetzen bzw. Deckel
des
Sicherungskastens schließen.
Lampen Glühlampen (12
V)
Lichtquelle für jede Funktion
Halogen-Hauptscheinwer-
ferAusführung
Tagfahrlicht / StandlichtP21W SLL
AbblendlichtH7 LL
FernlichtH7 LL
BlinklichtPY21W LL
Voll-LED-Hauptscheinwer-
ferAusführung
Es kann keine Lampe ausgewechselt werden. Alle Funk-
tionen werden von LEDs übernommen.
NebelscheinwerferAusführung
Nebelleuchte/Kurvenfahrlicht*H8
HeckleuchtenAusführung
Brems-/SchlusslichtP21W LL
Standlicht2x W5W LL
BlinklichtPY21W LL
NebelschlussleuchteH21W
RückfahrleuchteP21W LL
Heckleuchten mit LEDAusführung
BlinklichtPY21W LL
NebelschlussleuchteH21W
RückfahrleuchteP21W LL
Die übrigen Funktionen werden von LEDs übernommen. 
›››
Seite 99 Vorgehensweise im Pannenfall
V or
arbeit

en ●
Stellen Sie das Fahrzeug auf einer horizon-
tal en Fläc

he und an einem sichern Ort ab,
möglichst weit weg vom fließenden Verkehr.
● Ziehen Sie die Handbremse an.
● Schalten Sie die Warnblinkanlage ein.
● Handgetriebe: Leg
en Sie den 1. Gang ein.
● Automatikgetriebe: Stell
en Sie den Wählhe-
bel auf P.
● Bei Anhängerbetrieb, kuppeln Sie den An-
häng er

von Ihrem Fahrzeug ab.
● Legen Sie das Bordwerkzeug ›››

 Sei-
te 91 und das Reserverad bereit*
›››  Seite 281.
● Beachten Sie die gesetzlichen Bestimmun-
gen einz
elner Länder (Warnweste, Warndrei-
eck, usw.).
● Lassen Sie alle Insassen des Fahrzeugs
auss
teigen, diese sollten sich außerhalb des
Gefahrenbereiches aufhalten (z.B. hinter ei-
ner Leitplanke). ACHTUNG
● Be ac

hten Sie die genannten Schritte und
schützen Sie damit sich selbst und andere
Verkehrsteilnehmer. 58
