Lo esencial
Iluminación interior Fig. 38
Detalle del revestimiento del techo:
i lumin
ac
ión delantera del habitáculo.
BotónFunción 
Apague las luces interiores.

Encienda las luces interiores.

Encienda el mando de contacto de la puerta
(posición central).
Las luces interiores se encienden automática-
mente al desbloquear el vehículo, abrir una
puerta o retirar la llave del encendido.
La luz se apaga algunos segundos después
de cerrar todas las puertas, al cerrar el ve-
hículo o conectar el encendido.
BotónFunción 
Encender o apagar la luz de lectura.

›››
pág. 147 Limpiaparabrisas y limpialuneta
Fig. 39
Manejo del limpiaparabrisas y limpia-
lu net
a.
Mueva la palanca hacia la posición deseada:
0 Limpiaparabrisas desconectado.
Mueva la palanca hacia la posición deseada:
1 
Barrido a intervalos para el limpiaparabri-
sas.
Con el mando
››› fig. 39 A
ajuste los ni-
veles de intervalo (en vehículos sin sen-
sor de lluvia), o bien la sensibilidad del
sensor de lluvia.
2 Barrido lento.
3
Barrido rápido.
4

Barrido breve. Pulsación breve, limpieza
corta. Mantenga la palanca presionada
hacia abajo durante más tiempo para que
el barrido sea más rápido.
5

Barrido automático. Con la palanca al
frente se activa la función lavaparabrisas,
los limpiaparabrisas se ponen en marcha
de forma simultánea.
6
Barrido a intervalos para la luneta trasera.
El limpialuneta limpia en intervalos de 6
segundos aproximadamente.
7
Con la palanca presionada se activa la
función lavaluneta, el limpialuneta se po-
ne en marcha de forma simultánea.

›››
pág. 148
››› pág. 66 27

Sistema de airbags
siempre libre el campo de acción del airbag
par
a l
as rodillas.
● Nunca fije objetos en la cubierta ni en el
campo de acc
ión del airbag para las rodillas.
● Ajuste el asiento del conductor de manera
que hay
a como mínimo 10 cm (4 pulgadas) de
separación entre las rodillas y la ubicación de
este airbag. Si debido a su constitución física
no es posible cumplir estos requisitos, pón-
gase en contacto sin falta con un taller espe-
cializado. Airbags laterales*
Lea atentamente la información complemen-
t
ari
a

›››
 pág. 19. ATENCIÓN
● Si los ocupantes no se abrochan los cintu-
rone s

de seguridad, o se inclinan hacia ade-
lante durante la marcha o no van sentados
correctamente y se produce un accidente, se
exponen a un mayor riesgo de resultar heri-
dos si el sistema de airbags se dispara.
● Para que los airbags laterales puedan ofre-
cer un
a protección óptima, es imprescindible
mantener siempre la posición correcta con el
cinturón de seguridad bien puesto mientras
el vehículo está en marcha.
● En una colisión lateral, los airbags laterales
no func
ionarán si los sensores no miden co-
rrectamente el incremento de presión en el interior de las puertas, cuando el aire sale a
través
de

zonas en las que haya agujeros o
aperturas del panel de puerta.
● No conduzca nunca si partes de los paneles
interiore
s de las puertas han sido desmonta-
dos y no están correctamente ajustados.
● No conduzca nunca cuando los altavoces si-
tuado
s en los paneles de las puertas han sido
desmontados, excepto si los agujeros del al-
tavoz se han cerrado correctamente.
● Compruebe siempre que las aperturas es-
tán cubier
tas o tapadas si se instalasen alta-
voces u otro equipamiento en el interior de
los paneles de las puertas.
● Entre los ocupantes de las plazas exterio-
res
y el área de acción de los airbags no de-
ben interponerse otras personas, animales u
objetos. Para no entorpecer el funcionamien-
to de los airbags laterales no se debe fijar
ningún tipo de accesorio en las puertas co-
mo, por ejemplo, portavasos.
● En los ganchos para la ropa sólo se debe
col
gar ropa ligera. En los bolsillos de las
prendas de vestir colgadas no se deben en-
contrar objetos puntiagudos o pesados.
● No se deben exponer los laterales de los
res
paldos a grandes fuerzas como, por ejem-
plo, golpes fuertes o pisotones, ya que de lo
contrario el sistema puede deteriorarse. En
este caso, los airbags laterales no se dispara-
rían.
● En los asientos con airbag lateral incorpo-
rado no se de
ben utilizar nunca fundas que
no hayan sido homologadas de forma expre-
sa para su vehículo. La bolsa de aire se des- pliega saliendo del lateral del respaldo y si se
utiliz
ar

an fundas no homologadas se reduci-
ría considerablemente la función protectora
del airbag lateral.
● Los desperfectos de los tapizados origina-
les
o de la costura en el área del módulo del
airbag lateral deben repararse inmediata-
mente en un taller especializado.
● Los airbags sólo protegen en un accidente,
y si se di
sparan habrá que cambiarlos.
● Todos los trabajos que se tengan que reali-
zar en los
airbags laterales, así como el des-
montaje y montaje de alguno de sus compo-
nentes a causa de otras tareas de reparación
(p. ej., desmontaje del asiento delantero), de-
ben llevarse a cabo solamente en un taller es-
pecializado. De lo contrario, puede producir-
se un fallo en el funcionamiento de los air-
bags.
● No deben hacerse modificaciones de nin-
gún tipo en los c
omponentes del sistema de
airbags. Airbags para la cabeza*
Lea atentamente la información complemen-
t
ari
a

›››
 pág. 19. ATENCIÓN
● Para que los airbags para la cabeza puedan
ofrec er u

na protección óptima, es imprescin-
dible mantener siempre la posición correcta y » 83
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Seguridad
llevar el cinturón de seguridad bien puesto
mientra
s
el vehículo esté en marcha.
● Por motivos de seguridad, se debe desco-
nectar ob
ligatoriamente el airbag de cabeza
en los vehículos en los que se monte una
mampara separadora del habitáculo. Acuda a
su servicio técnico para realizar esta desco-
nexión.
● Entre los ocupantes del vehículo y el área
de acción de lo
s airbags para la cabeza no
deben interponerse otras personas, animales
u objetos que impidan que los airbags se in-
flen por completo y cumplan su función pro-
tectora correctamente. Por este motivo, no
hay que colocar en las ventanillas ningún tipo
de cortinillas que no hayan sido homologa-
das de forma expresa para su vehículo.
● En los colgadores para la ropa sólo debe
ponerse rop
a ligera. En los bolsillos de las
prendas de vestir colgadas no se deben en-
contrar objetos puntiagudos o pesados. Ade-
más, para colgar prendas de vestir no se de-
ben utilizar perchas para la ropa.
● Los airbags sólo protegen en un accidente,
y si se di
sparan habrá que cambiarlos.
● Todos los trabajos que se tengan que reali-
zar en los
airbags para la cabeza, así como el
desmontaje y montaje de alguno de sus com-
ponentes a causa de otras tareas de repara-
ción (p. ej., desmontaje del revestimiento del
techo), deben llevarse a cabo solamente en
un taller especializado. De lo contrario, puede
producirse un fallo en el funcionamiento de
los airbags. ●
No deben l l

evarse a cabo modificaciones de
ningún tipo en los componentes del sistema
de airbags.
● La gestión de los airbags laterales y de ca-
beza se re
aliza con sensores que se encuen-
tran en el interior de las puertas anteriores.
Para no mermar el correcto funcionamiento
de los airbags laterales y de cabeza, no se
deben modificar ni las puertas ni los paneles
de estas (p. ej., montando posteriormente
unos altavoces). Si se producen daños en la
puerta anterior podrían mermar el correcto
funcionamiento del sistema. Todos los traba-
jos sobre la puerta anterior se deben realizar
en un taller especializado. Desactivar los airbags
D e
s

activación del airbag frontal Fig. 93
Testigo de control en el tablero de ins-
trument o
s

para la desactivación del airbag
frontal del acompañante. 
Se ilumina en el cuadro de ins-
trumentos
Anomalía en el
sistema de air-
bags y de tenso- res de los cintu- rones.Acuda inmediatamente a un taller
especializado para que revisen el
sistema. 

Se ilumina en el tablero de ins-
trumentos
Anomalía en el
sistema de air-
bags.Acuda inmediatamente a un taller
especializado para que revisen el
sistema.84

Emergencias
Abrir y cerrar la caja de fusibles situada de-
b aj
o del
tablero de instrumentos
● Abrir: abata la cubierta hacia abajo
››

› fig. 100.
● Cerrar: abata la cubierta hacia arriba hasta
que enca
stre.
Abrir la caja de fusibles del compartimento
del motor
● Abra el capó del motor  ›››
pág. 281.
● Presione las pestañas de bloqueo para
desb
loquear la tapa de la caja de fusibles
››› fig. 101.
● Extraiga la tapa hacia arriba.
● Para montar la tapa, colóquela sobre la ca-
ja de f
usibles. Empuje las pestañas hacia
abajo hasta que encastren de forma audible.
Dotación de fusibles en el habitáculo
NºConsumidores/Amperios
4Taxi3
5Gateway5
6Palanca cambio automático5
7Panel de control del climatizador/cale-
facción, calefacción de la luneta trase-
ra10
8Diagnóstico, conmutador del freno de
mano, conmutador de las luces, luz de
marcha atrás, iluminación interior10
NºConsumidores/Amperios
9Columna de dirección5
10Pantalla Radio5
12Radio20
13Modo de conducción15
14Ventilador del climatizador40
15KESSY10
16Connectivity Box7,5
17Cuadro de instrumentos5
18Cámara posterior7,5
19KESSY7,5
21Centralita 4x4 Haldex15
22Remolque15
23Luces derecha40
24Techo eléctrico30
25Puerta izquierda30
26Asientos calefactados20
28Remolque25
31Luces izquierda40
32Centralita ayuda aparcamiento, Cáma-
ra frontal, radar7,5
33Airbag5
NºConsumidores/Amperios
34Interruptor marcha atrás, sensor clima,
espejo electrocrómico7,5
35Diagnosis, centralita faros, regulafaros10
36Faro Led derecho10
37Faro Led izquierdo10
38Remolque25
39Puerta derecha30
40Toma 12V20
42Cierre centralizado40
43Luz interior30
44Remolque15
45Asiento eléctrico del conductor15
47Limpialuneta15
49Motor de arranque, sensor del embra-
gue5
53Luneta térmica30
Dotación de fusibles en el compartimento del mo-
tor
NºConsumidores/Amperios
1Unidad de control del ESP40/20
2Unidad de control del ESP40/60 98

Fusibles y lámparasNºConsumidores/Amperios
3Unidad de control del motor (dié-
sel/gasolina)30/15
4Sensores motor5/10
5Sensores motor7,5/10
6Sensor de la luz de freno5
7Alimentaciones motor5/10
8Sonda lambda10/15
9Motor5/10/20
10Centralita bomba gasolina10/15/20
11PTC40
12PTC40
13Unidad de control del cambio au-
tomático15/30
15Claxon15
16Centralita bomba gasolina5/15/20
17Unidad de control del motor7,5
18Borne 30 (positivo de referencia)5
19Limpiacristales delantero30
20Bocina alarma10
22Centralita motor5
23Motor de arranque30
24PTC40
NºConsumidores/Amperios
31Diferencial electrónico CUPRA15
33Bomba cambio automático30
CUIDADO
● De smont

e las tapas de las cajas de fusibles
y vuelva a montarlas correctamente para evi-
tar desperfectos en el vehículo.
● Proteja las cajas de fusibles abiertas para
evitar que penetr
e suciedad o humedad. La
suciedad y la humedad en las cajas de fusi-
bles pueden originar daños en el sistema
eléctrico. Aviso
● En el v

ehículo hay más fusibles de los indi-
cados en este capítulo. Éstos deben sustituir-
se exclusivamente en un taller especializado.
● Las posiciones que no están ocupadas por
ningún fu
sible no aparecen en las tablas.
● Algunos de los equipamientos relacionados
en las
tablas pertenecen sólo a determinadas
versiones del modelo, o bien constituyen un
equipamiento opcional.
● Le rogamos que tengan en cuenta que las
tabl
as reflejan los datos de que se disponen
en el momento de imprimir este manual, por
lo que están sujetas a modificaciones. Cambio de lámparas
Intr oduc
c

ión al tema Lea atentamente la información complemen-
tari
a

›››
 pág. 57.
Cambiar lámparas de incandescencia no es
sencillo.
Si desea cambiar usted mismo las lámparas
del compartimento del motor, recuerde que
es una zona peligrosa ››› en Trabajar en el
comp ar

timento del motor de la pág. 281.
Las lámparas sólo se sustituirán por lámpa-
ras de idéntica ejecución. La denominación
se encuentra en la base del portalámparas.
En función del equipamiento, existen diver-
sos sistemas de faros y de luces posteriores:
● Faro principal halógeno
● Faro principal full-LED*
● Faro principal halógeno con luz de día LED*
● Luz posterior de lámparas
● Luz posterior con LED*
Sis t

ema de faros full-LED*
Los faros full-LED implementan todas las fun-
ciones luminosas (luz de día, posición, inter-
mitente, luz de cruce y luz de ruta) con dio-
dos electroluminiscentes (LED) como fuente
de luz. »
99
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Manejo
●
Si la s
puertas están bloqueadas se verá di-
ficultada la ayuda desde el exterior en caso
de emergencia, por lo que existe peligro de
muerte. No deje a ninguna persona, sobre to-
do si se trata de niños, en el vehículo. Aviso
Su vehículo se bloqueará automáticamente al
l l e

gar a una velocidad de 15 km/h (9 mph)
(Auto Lock) ››› pág. 124. Puede desbloquear
de nuevo el vehículo con la tecla  del con-
muta dor del

cierre centralizado. Desbloquear y bloquear el vehículo
c
on K
eyl

ess Access* Fig. 130
Sistema de cierre y arranque sin llave
K eyl
e

ss Access: Zonas próximas. Fig. 131
Sistema de cierre y arranque sin llave
Keyl e

ss Access: superficie sensora A de des-
bloqueo en l a p
arte interior de la manilla de
la puerta y superficie sensora B de bloqueo
en l a p
ar

te exterior de la manilla. 

››
›

tabla de la pág. 2
En función del equipamiento, el vehículo
puede disponer del sistema Keyless Access.
Keyless Access es un sistema de cierre y
arranque sin llave con el que se puede des-
bloquear y bloquear el vehículo sin utilizar
activamente la llave del mismo. Para ello so-
lo es necesario que haya una llave del ve-
hículo válida en la zona de detección corres-
pondiente al intento de acceso al vehículo
››› fig. 130 y tocar una de las superficies sen-
soras de las manillas de las puertas
››› fig. 131 ››› .
El
v

ehículo se puede desbloquear y bloquear
sólo por las puertas delanteras. Al hacerlo, la
llave de control remoto no debe estar a una distancia superior a aprox. 1,5 m de la mani-
lla de l

a puerta.
No importa que la llave de control remoto se
encuentre, p. ej., en el bolsillo de su chaque-
ta o en su portafolios.
Una vez finalizado el proceso de cierre, no
podrá abrirse la puerta durante un breve es-
pacio de tiempo. Esto le permite asegurarse
de que las puertas han quedado bien cerra-
das.
Si lo desea, al desbloquear, puede desblo-
quear sólo la puerta correspondiente o todo
el vehículo. Los ajustes necesarios los puede
realizar en vehículos con sistema de informa-
ción para el conductor ›››
 pág. 28.
Información general
Si se encuentra una llave válida en una de las
zonas próximas ››› fig. 130, el sistema de cie-
rre y arranque sin llave Keyless Access le
otorga a dicha llave derechos de acceso en
cuanto se toca una de las superficies senso-
ras de las manillas de las puertas delanteras.
A continuación son posibles las siguientes
funciones sin tener que utilizar activamente
la llave del vehículo:
● Keyless-Entry: desb
loqueo del vehículo me-
diante las manillas de las puertas delanteras
o el softtouch/asidero del portón del malete-
ro
128

Apertura y cierre
● Ke
y
less-Exit: bloqueo del vehículo median-
te el sensor de la manilla de la puerta del
conductor o del acompañante.
● Press & Drive: pues
ta en marcha del motor
sin llave, con el pulsador de arranque
››› pág. 179.
El cierre centralizado y el sistema de cierre
funcionan igual que el sistema normal de
desbloqueo y bloqueo. Únicamente cambian
los mandos.
El desbloqueo del vehículo se confirma con
un parpadeo doble de los intermitentes; el
bloqueo, con uno solo .
Si se bloquea el vehículo y a continuación se
cierran todas las puertas y el portón del ma-
letero quedando dentro del vehículo la últi-
ma llave utilizada y ninguna fuera, el vehícu-
lo no se bloqueará inmediatamente. Todos
los intermitentes del vehículo parpadearán
cuatro veces . Si no se abre ninguna puerta ni
el portón del maletero, el vehículo se blo-
queará transcurridos unos segundos.
Si se desbloquea el vehículo y no se abre
ninguna puerta ni el portón del maletero, el
vehículo volverá a bloquearse transcurridos
unos segundos.
Desbloquear y abrir las puertas (Keyless-
Entry)
● Empuñe la manilla de una de las puertas
delanter
as. Al hacerlo se toca la superficie sensora
››› fig. 131 A (flecha) de la manilla y
se de s
b

loquea el vehículo.
● Abra la puerta.
En vehíc
ulos con apertura selectiva, o confi-
guración del sistema de infotainment, empu-
ñando dos veces la manilla de la puerta se
desbloquearán todas las puertas.
En vehículos sin sistema de seguridad
“Safe”: cerrar y bloquear las puertas (Key-
less-Exit)
● Desconecte el encendido.
● Cierre la puerta del conductor.
● Toque una vez la s
uperficie sensora de blo-
queo B (flecha) de la manilla de una de las
p uer
t
as delanteras. La puerta cuya manilla se
acciona deberá estar cerrada.
En vehículos con sistema de seguridad
“Safe”: cerrar y bloquear las puertas (Key-
less-Exit)
● Desconecte el encendido.
● Cierre la puerta del conductor.
● Toque una vez la s
uperficie sensora B (fle-
c h
a) de l
a manilla de una de las puertas de-
lanteras. El vehículo se bloquea con el siste-
ma de seguridad “Safe” ››› pág. 130. La
puerta cuya manilla se acciona deberá estar
cerrada.
● Toque dos veces la s
uperficie sensora B (flecha) de la manilla de una de las puertasdelanteras para bloquear el vehículo sin acti-
v
ar el
s

istema de seguridad “Safe”
››› pág. 130.
Desbloquear y bloquear el portón del malete-
ro
Cuando el vehículo está bloqueado, el portón
del maletero se desbloquea automáticamen-
te al abrirlo si en su zona próxima ››› fig. 130
se encuentra una llave del vehículo válida.
Abra o cierre el portón del maletero de forma
normal.
Tras cerrarlo, el portón del maletero se blo-
quea de forma automática. Si el vehículo
completo está desbloqueado, el portón del
maletero no se bloqueará automáticamente
tras cerrarlo.
Qué ocurre al bloquear el vehículo con una
segunda llave
Si se encuentra una llave del vehículo en el
interior del mismo y se bloquea el vehículo
desde fuera con una segunda llave, la llave
que se encuentra en el interior del vehículo
queda bloqueada para el arranque del motor
››› pág. 179. Para habilitar el arranque del
motor hay que pulsar la tecla  de la llave
que se enc uentr
a en el

interior del vehículo. »
129
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Manejo
Desactivación automática de los sensores
Si no se de s
b
loquea ni bloquea el vehículo
durante un largo periodo de tiempo, los sen-
sores de proximidad de las puertas se desac-
tivan automáticamente.
Si con el vehículo bloqueado se activa inu-
sualmente a menudo una de las superficies
sensoras de las manillas de las puertas (por
ejemplo, por el roce de las ramas de un ar-
busto), se desactivan todos los sensores de
proximidad durante algún tiempo.
Los sensores se volverán a activar:
● Transcurrido un tiempo.
● O BIEN: si se desbloquea el vehículo con la
tec
la  de la llave.
● O BIEN: s i se abre el portón del maletero.
● O BIEN: s

i se desbloquea el vehículo ma-
nualmente c
on la llave.
Funciones de confort
Para cerrar con la función de confort todas
las ventanillas eléctricas y el techo de cristal,
mantenga un dedo durante unos segundos
sobre la superficie sensora de bloqueo
››› fig. 131 B (flecha) de la manilla de la
p uer
t

a hasta que se hayan cerrado las venta-
nillas y el techo.
La apertura de las puertas al tocar la superfi-
cie sensora de la manilla de la puerta tendrá
lugar en función de los ajustes que se hayan activado en el sistema de infotainment con la
tecl

a  y los botones de función
AJUS
TE
S y
Aper t
ur
a y cierre .
CUIDADO
Las superficies sensoras de las manillas de
la s

puertas podrían activarse al recibir un
chorro de agua o de vapor a gran presión en
el caso de que hubiera alguna llave del ve-
hículo válida en la zona próxima. Si al menos
una de las ventanillas con elevalunas eléctri-
co está abierta y se activa la superficie sen-
sora B (flecha) de una de las manillas de for-
ma perm anent

e, se cerrarán todas las venta-
nillas. Aviso
● Si la b at

ería del vehículo tiene poca carga o
está descargada, o la pila de la llave del ve-
hículo está casi agotada o agotada, es posi-
ble que no se pueda desbloquear ni bloquear
el vehículo con el sistema Keyless Access. El
vehículo se puede desbloquear o bloquear
manualmente ››› pág. 92.
● Para poder controlar el bloqueo correcto
del v
ehículo, la función de desbloqueo queda
desactivada durante aprox. 2 segundos.
● Si en la pantalla del cuadro de instrumen-
tos
se muestra el mensaje Sistema Key-
less averiado , puede que se produzcan
anomalías en el funcionamiento del sistema
Keyless Access. Acuda a un taller especializa-
do. SEAT recomienda acudir para ello a un
concesionario SEAT. ●
Dependiendo de l a f

unción que esté ajusta-
da en el sistema de infotainment para los re-
trovisores, los retrovisores exteriores se des-
plegarán y las luces de orientación se encen-
derán al desbloquear el vehículo mediante la
superficie sensora situada en las manillas de
las puertas del conductor y del acompañante
››› pág. 151.
● Si no hay ninguna llave válida dentro del
vehícu
lo o el sistema no la detecta, aparecerá
un aviso al respecto en la pantalla del cuadro
de instrumentos. Esto podría ocurrir si alguna
otra señal de radiofrecuencia interfiriera en la
señal de la llave (p. ej., la de algún accesorio
para dispositivos móviles) o si la llave estu-
viera tapada por algún objeto (p. ej., por una
maleta de aluminio).
● El funcionamiento de los sensores de las
manil
las de las puertas puede verse afectado
si los sensores presentan mucha suciedad,
por ejemplo, una capa de sal. Dado el caso,
limpie el vehículo.
● Si el vehículo va equipado con cambio au-
tomático
, solo se podrá bloquear si la palan-
ca selectora se encuentra en la posición P. Sistema de seguridad antirrobo (Safe-
loc
k)* Como recordatorio de que, al cerrar el vehícu-
lo de
sde el
e

xterior, se activará el sistema de
seguridad antirrobo, se mostrará en la panta-
lla del cuadro de instrumentos la indicación
130

Apertura y cierre
¿Cuándo se dispara la alarma?
La al arm
a antirr
obo emite señales acústicas
y luminosas (intermitentes) durante unos 30
segundos, repitiéndose hasta 10 veces cuan-
do, con el vehículo bloqueado, se pretenda
realizar las siguientes acciones sin autoriza-
ción:
● Apertura de una puerta desbloqueada me-
cánicamente c
on la llave del vehículo sin co-
nectar el encendido durante los 15 segundos
siguientes (en algunos mercados, como por
ejemplo Holanda, los 15 segundos de espera
desaparecen y la alarma se activa inmediata-
mente al abrir la puerta).
● Apertura de una puerta.
● Apertura del capó.
● Apertura del portón trasero.
● Conexión del encendido con una llave no
autoriza
da.
● Desembornar la batería del vehículo.
● Movimiento en el interior del vehículo (en
vehícu
los con vigilancia del habitáculo
››› pág. 134).
● Remolcado del vehículo (en vehículos con
sis
tema antirremolque ››› pág. 134).
● Elevación del vehículo (en vehículos con
sis
tema antirremolque ››› pág. 134).
● Transporte del vehículo a bordo de un
trans
bordador o ferrocarril (en vehículos con
sistema antirremolque o vigilancia del habi-
táculo ››› pág. 134). ●
Desen
ganche de un remolque conectado al
sistema de alarma antirrobo.
Cómo desconectar la alarma
Desbloquee el vehículo con el botón de des-
bloqueo de la llave o conecte el encendido
con una llave válida. Aviso
● De s

pués de 28 días se apagará el testigo
para evitar que se agote la batería si el ve-
hículo se deja aparcado largo tiempo. El sis-
tema de alarma sigue activado.
● Si se accede a otra zona vigilada (p. ej. si se
abre el por
tón trasero después de abrir una
puerta) una vez se ha apagado la señal acús-
tica, vuelve a dispararse la alarma.
● La alarma antirrobo no se activa al blo-
quear el
vehículo desde dentro con el botón
del cierre centralizado  .
● Si se desbloquea la puerta del conductor
mecánicament e c

on la llave, sólo se desblo-
queará esta puerta y no todo el vehículo. Úni-
camente tras conectar el encendido quedarán
todas las puertas sin asegurar, pero no des-
bloqueadas, y se activará el pulsador del cie-
rre centralizado.
● Si la batería del vehículo está medio des-
carg
ada o descargada, la alarma antirrobo no
funcionará correctamente.
● La vigilancia del vehículo no se desactiva
aunque la b
atería esté desembornada o de-
fectuosa si la alarma está activada. ●
La al arm

a sonará si se desemborna uno de
los polos de la batería, estando la alarma ac-
tivada. Vigilancia del habitáculo y sistema
antirremo
l

que* Es una función de vigilancia o control incor-
pora
d

a en el sistema de alarma antirrobo*,
que detecta mediante ultrasonidos el acceso
no autorizado al interior del vehículo.
Activación
– Se conecta automáticamente al activar la
alarm a antirr

obo.
Desactivación – Abra el vehículo con la llave, de forma me-
cánica o pu

lsando la tecla  del mando a
di s
t
ancia. El tiempo que transcurre desde
que se abre la puerta hasta que se introdu-
ce la llave en el contacto no debe superar
los 15 s, de lo contrario se disparará la
alarma.
– Presione dos veces la tecla  del mando a
di s
t

ancia. Se desactivarán el sensor volu-
métrico y el de inclinación. El sistema de
alarma permanece activado. »
133
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Manejo
La vigilancia del habitáculo y el sistema anti-
rr emo
l
que volverán a activarse automática-
mente la próxima vez que se bloquee el
vehículo.
La vigilancia interior del habitáculo y el sen-
sor antirremolque (sensor de inclinación) se
conectan automáticamente junto con la alar-
ma antirrobo. Para que se active, deberán es-
tar todas las puertas y el portón trasero cerra-
dos.
Si se desea desconectar la vigilancia del ha-
bitáculo y el sistema antirremolque, ha de
hacerse nuevamente cada vez que se blo-
quee el vehículo, de lo contrario se conecta-
rán automáticamente.
La vigilancia del habitáculo y el sistema anti-
rremolque deberían desconectarse si se de-
jan animales en el interior del vehículo blo-
queado (de lo contrario se disparará la alar-
ma a causa de sus movimientos) o cuando,
por ejemplo, se proceda al transporte del ve-
hículo o tenga que ser remolcado con un eje
suspendido.
Falsas alarmas
La vigilancia de habitáculo sólo funcionará
de forma correcta si el vehículo está comple-
tamente cerrado. Observe las disposiciones
legales al respecto. En los siguientes casos se puede producir
una f
alsa alarma:
● Ventanas abiertas (parcial o completamen-
te).
● Tec

ho panorámico/deflector abierto (par-
cial
o completamente).
● Movimientos de objetos dentro del vehícu-
lo, tal
es como papeles sueltos, colgantes en
el espejo retrovisor (ambientadores), etc. Aviso
● Si se produc e u

n rebloqueo y la alarma es-
taba activada sin la función sensor volumétri-
co, este rebloqueo provocará la conexión de
la alarma con todas sus funciones, excepto la
del sensor volumétrico. Esta función se volve-
rá a activar en la próxima conexión de la alar-
ma, siempre que no se desconecte voluntaria-
mente.
● Si ha habido un disparo de la alarma a cau-
sa del sen
sor volumétrico, al abrir el vehículo
se señalizará mediante el parpadeo del testi-
go de la puerta del conductor. Este parpadeo
será distinto al de alarma activada.
● La vibración de un teléfono móvil que se
hay
a dejado dentro del vehículo puede provo-
car que la alarma de la vigilancia del habitá-
culo se dispare, ya que los sensores reaccio-
nan a los movimientos y sacudidas que ten-
gan lugar dentro del vehículo.
● Si al activar la alarma aún se encuentra
abiert
a alguna puerta o el portón trasero, só-
lo se activará la alarma. Una vez cerradas to- das las puertas (incluido el portón trasero),
se activará l
a

vigilancia del habitáculo y la
protección antirremolque. Desactivar los sistemas de vigilancia
del h
ab

itáculo y de la protección con-

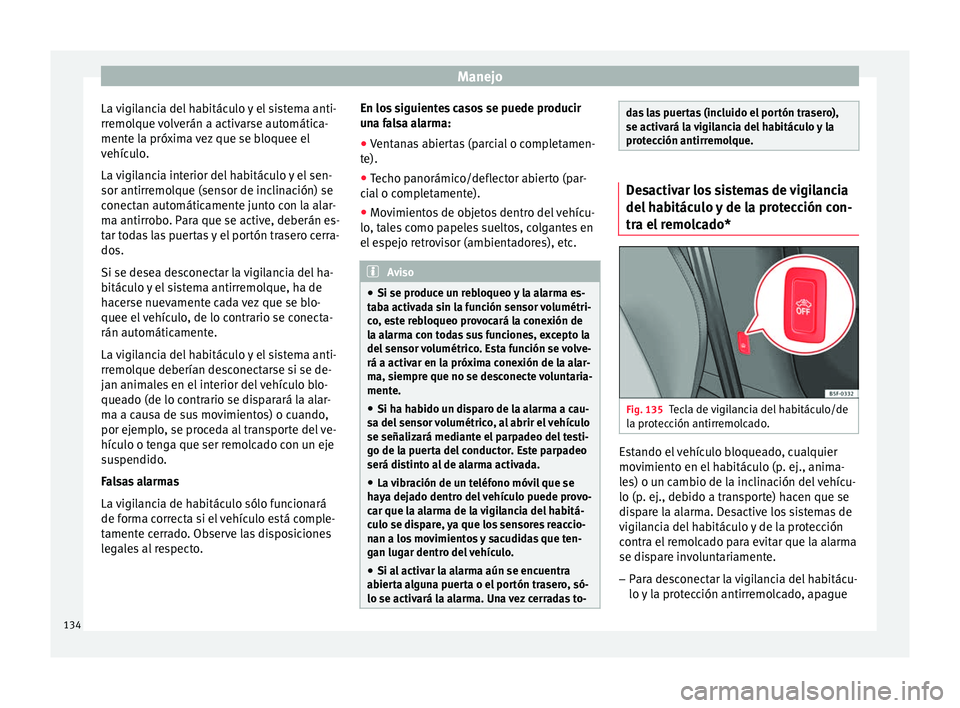

tra el remolcado* Fig. 135
Tecla de vigilancia del habitáculo/de
l a pr
ot

ección antirremolcado. Estando el vehículo bloqueado, cualquier
mo
v
imient

o en el habitáculo (p. ej., anima-
les) o un cambio de la inclinación del vehícu-
lo (p. ej., debido a transporte) hacen que se
dispare la alarma. Desactive los sistemas de
vigilancia del habitáculo y de la protección
contra el remolcado para evitar que la alarma
se dispare involuntariamente.
– Para desconectar la vigilancia del habitácu-
lo y l

a protección antirremolcado, apague
134
